Схема тугоплавких предохранителей
В инструкции по эксплуатации даны подробные схемы расположения предохранителей, чтобы упростить их самостоятельную замену. Если вы не знаете причину, по которой не работают те или иные устройства, займитесь поиском перегоревшего автопредохранителя. Как это сделать, мы покажем на примере магнитолы, которая часто становится жертвой некорректного использования возможностей. Для начала надо разобраться, где находится предохранитель магнитолы Тойота Королла
Обратите внимание, что схемы для Королла 2008, Королла 150, Корона Премио (TOYOTA CORONA PREMIO), Эхо и более поздних моделей Авенсис, Рав 4 и ЛендКрузер 100 могут быть разными
Описание схемы предохранителей Королла (из документации)
Блок предохранителя находится в салоне со стороны пассажира в бардачке. Очень часто он выходит из строя не из-за неисправности автомобиля, а из-за попытки использования прикуривателя не по назначению. Преимущественно, в качестве источника питания. Если в этот момент будет играть магнитола, соответственно, автопредохранитель может сгореть.
В отдельных схемах (см. вверху) можно встретить дополнительный плавкий автомат для аудиосистемы, иногда выходят из строя другие элементы электросети, влияющие на работоспособность. Так что окончательный вариант вашего блока лучше получить из документации на свою модель. Схема Королла 2008, а также Королла 150, Корона Премио, Эхо может отличаться. Особенно в последних моделях Авенсис, Рав 4 и ЛендКрузер 100.
Например, можно сравнить со схемой Корона Премио, выпускавшейся до 2001 года. Нужный автомат находится в моторном отсеке под номером 9, а количество элементов цепи значительно меньше, чем у современных авто. Та же история вас ожидает в схеме модели Тойота Эхо.
Блок предохранителей №1 в Рио 1
Монтажный блок предохранителей №1 расположен в салоне автомобиля слева от рулевой колонки за защитной крышкой. Для доступа к блоку нужно снять защитную декоративную крышку, потянув ее на себя преодолевая сопротивление фиксаторов. На внутренней стороне крышки нанесена схема расположения предохранителей с информацией об их назначении.
Назначение предохранителей монтажного блока №1 в КИА Рио 1
| № | Сила тока, А | Наименование потребителя |
|---|---|---|
| F1 | 10 | Подсветка выключателей |
| F2 | 10 | ЭБУ двигателя, блок ЕСАТ (подсветка с электронным управлением) |
| F3 | 10 | Подушка безопасности |
| F4 | 10 | Комбинация приборов, лампа света заднего хода, звуковой сигнал |
| F5 | 10 | Элементы обогрева наружных зеркал заднего вида |
| F6 | 15 | Лампа плафона освещения багажного отделения, розетка электропитания |
| F7 | 10 | Лампы аварийной сигнализации |
| F8 | 15 | Лампы сигналов торможения, блок управления ABS |
| F9 | 10 | Лампы габаритного света (правая задняя/левая передняя), подсветка выключателя |
| F10 | 10 | Лампы габаритного света (левая задняя/правая передняя) |
| F11 | 15 | Прикуриватель |
| F12 | 10 | Аудиосистема, электроприводы наружных зеркал заднего вида |
| F13 | 15 | Очиститель и омыватель ветрового стекла, вентиляционный люк |
| F14 | 15 | Очиститель и омыватель стекла двери багажника |
| F15 | 15 | Элементы обогрева передних сидений |
| F16 | 10 | Лампы указателей поворота |

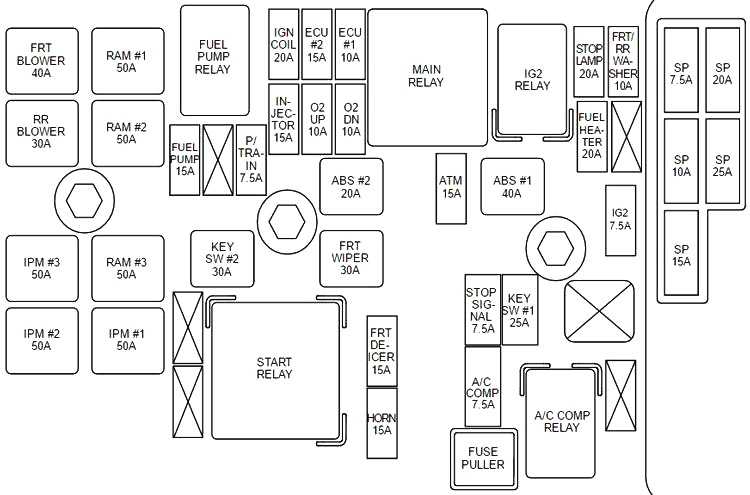

Блок предохранителей моторного отсека Kia Carnival (2014-2017)
Чтобы проверить/заменить предохранитель:
- Выключите зажигание/все остальные выключатели.
- Снимите крышку панели предохранителей, нажав на язычок / потянув вверх.
- Проверьте снятый предохранитель; замените его, если он сгорел. Чтобы извлечь или вставить предохранитель, используйте съемник предохранителя в панели предохранителей моторного отсека.
- Вставьте новый предохранитель того же номинала, / убедитесь, что он плотно входит в зажимы. Если он сидит неплотно, обратитесь к авторизованному дилеру Kia.
| № | (А) | Назначение | |
|---|---|---|---|
| F1 | 80 | D4HB: Блок реле накаливания | |
| F2 | 50 | Соединительный блок E/R (RLY.8) | |
| F3 | 50 | Соединительный блок E/R (RLY.9) | |
| F4 | 50 | Соединительный блок E/R (RLY.10) | |
| F5 | 50 | Соединительный блок E/R (RLY.6) | |
| F6 | 60 | Соединительный блок E/R (RLY.5) | |
| F8 | 30 | Пассажирский ручной переключатель | |
| F10 | 15 | Соединительный блок E/R (RLY.7) | |
| F12 | 25 | Модуль управления обогревателем заднего сиденья | |
| F13 | 15 | Коробка привода инжектора | |
| F15 | 40 | Модуль управления ABS/модуль управления ESP | |
| F16 | 40 | Модуль управления ABS/модуль управления ESP | |
| F17 | 40 | Соединительный блок E/R (RLY.1, RLY.2), выключатель зажигания | |
| F18 | 40 | Соединительный блок E/R (RLY.3, RLY.4), выключатель зажигания | |
| F19 | 50 | Интеллектуальный распределительный блок (предохранитель — F42, F43, предохранитель устройства автоматического отключения по току утечки — F10, F16, F21, F26) | |
| F20 | 40 | Модуль хвостовых ворот с электроприводом | |
| F24 | 50 | Интеллектуальный соединительный блок (IPS3, IPS4, IPS5, IPS6, предохранитель — F30, F40) | |
| F25 | 50 | Интеллектуальный соединительный блок (IPS1, IPS2) | |
| F27 | 40 | Модуль раздвижной двери с электроприводом | |
| F28 | 40 | Модуль раздвижной двери с электроприводом | |
| F29 | 50 | Интеллектуальный распределительный блок (реле розетки, предохранитель — F11, F17, F22, F23, F28, F37) | |
| F32 | 50 | Интеллектуальный распределительный блок (предохранители — F29, F39, F44) | |
| E70 | Реле ПДМ1 | ||
| E71 | Реле ПДМ2 | ||
| E72 | Реле ПДМ3 | ||
| E73 | Стартовое реле | ||
| E74 | Реле вентилятора охлаждения 1 | ||
| E75 | Реле охлаждающего вентилятора 2 | ||
| E76 | Реле ДХО | ||
| E77 | Реле нагревателя 1 PTC | ||
| E78 | Реле нагревателя PTC 2 | ||
| E79 | Реле нагревателя PTC 3 |
Блок печатной платы
| № | (А) | Назначение | |
|---|---|---|---|
| F1 | 40 | Блок печатной платы (реле заднего вентилятора) | |
| F2 | 40 | Блок печатной платы (реле вентилятора) | |
| F3 | 10 | Датчик батареи | |
| F4 | 10 | PCB Block (B/Alarm Гудок Relay) | |
| F5 | 10 | Блок печатной платы (реле крышки топливного бака) | |
| F6 | 15 | Блок печатной платы (реле антиобледенителя) | |
| F7 | 20 | Блок печатной платы (реле омывателя фар) | |
| F8 | 15 | Блок печатной платы (реле топливного насоса) | |
| F9 | 15 | PCB Block (Гудок Relay) | |
| F10 | 25 | Блок печатной платы (реле переднего стеклоочистителя (низкого уровня)) | |
| F11 | 30 | Блок печатной платы (реле управления двигателем) | |
| F12 | 30 | Блок печатной платы (реле подогревателя топлива) | |
| F13 | 40 | Блок печатной платы (реле заднего обогревателя) | |
| F14 | 7.5 | D4HB: Блок реле накаливания, датчик предупреждения о топливном фильтре | |
| F15 | 15 | Переключатель диапазонов коробки передач, TCM (D4HB) | |
| F17 | 10 | Умный радар круиз-контроля | |
| F18 | 10 | Аудиосистема, задний комбинированный фонарь (IN), левый/правый, электрохромное зеркало | |
| F19 | 7.5 | Задний переключатель управления кондиционером | |
| F20 | 15 | ПКМ/ТКМ | |
| F21 | 7.5 | Модуль управления ABS/модуль управления ESP, датчик угла поворота рулевого колеса | |
| F23 | 10 | G6DH: Коробка привода форсунки | |
| F24 | 15 | GSL: датчик кислорода № 1 ~ № 4, соединительный блок E / R (RLY.5), PCM | |
| DSL: лямбда-зонд, электронный привод VGT, дозатор топлива, клапан регулирования давления в рампе, соединительный блок E/R (RLY.5) | |||
| F25 | 10 | GSL: PCM, регулируемый впускной электромагнитный клапан № 1/№ 2, электромагнитный клапан управления продувкой, масляный регулирующий клапан № 1/№ 2 (впуск)/(выпуск) | |
| DSL: датчик расхода воздуха, электромагнитный клапан байпаса системы рециркуляции отработавших газов, распределительный блок E/R (RLY.8), блок печатной платы (реле подогревателя топлива) | |||
| F26 | 10 | G6DH: PCM, соединительный блок E/R (реле топливного насоса) | |
| G6DF: PCM, форсунки №1~№6, реле топливного насоса | |||
| D4HB: Выключатель стоп-сигналов, датчик положения коленчатого вала, блок печатной платы (реле топливного насоса) | |||
| F27 | 20 | GSL: Катушка зажигания №1~№6, Конденсатор №1/№2 | |
| DSL: ЕСМ |
Главный предохранитель
Если главный предохранитель перегорел, его необходимо удалить следующим образом:
- Отсоедините отрицательный кабель аккумуляторной батареи.
- Снимите гайки, показанные на рисунке выше.
- Замените предохранитель на новый того же номинала.
- Переустановите в порядке, обратном снятию.
Блок в салоне
Расположен в дальнем конце приборной панели за защитной крышкой.
Схема
Описание
| P / WDW LH | 25A Главный выключатель стеклоподъемника, выключатель стеклоподъемника задней левой двери |
| P / WDW RH | 25A Главный выключатель стеклоподъемников подъемника, выключатель стеклоподъемников подъемника правой задней двери, выключатель стеклоподъемника двери пассажира |
| PDM 2 | Переключатель старт / стоп 10А, PDM, брелок |
| FOLD’G | Разъем данных 10А, выключатель питания наружных зеркал заднего вида |
| РИСК | Реле аварийной сигнализации 15А, переключатель сигналов поворота в одно касание, переключатель аварийной сигнализации |
| ЛЕВЫЙ ХВОСТ | 10A Освещение номерного знака, задний левый комбинированный фонарь, передняя левая фара |
| ХВОСТ DX | 10А Задний правый комбинированный фонарь, передняя правая фара, освещение |
| IG 2 | 10A BCM, переключатель корректора угла наклона фар, привод регулировки угла наклона левой / правой фары, блок управления люком в крыше |
| Стеклоочиститель RR | Распределительная коробка панели приборов 15A (реле заднего стеклоочистителя), многофункциональный переключатель, электродвигатель заднего стеклоочистителя |
| F / WPR | Электродвигатель переднего стеклоочистителя 25 А, многофункциональный переключатель, блок предохранителей и реле M / O (реле 10) |
| AMP | 25A C ISG: преобразователь постоянного тока в постоянный ток низкого напряжения ISG (усилитель) Без ISG: усилитель |
| S / КРЫША | 20А Блок управления верхней дверью |
| F / FOG | 15А Реле передней противотуманной фары |
| Т / ВОРОТА | 15А Реле багажника, диагностический разъем |
| R / FOG | 10А Реле заднего противотуманного света |
| A / CON | 10А Блок управления кондиционером, реле и блок предохранителей в моторном отсеке (реле 1, реле 5, реле 6), реле DSL и блок предохранителей (реле PTK2, реле PTK3) |
| H / LP | 10А PDM (реле ближнего света) |
| АКК | PDM 10A, аудиосистема, усилитель, ISG низкого напряжения постоянного тока (аудиосистема / усилитель), декоративный световой модуль, BCM, электронный ключевой модуль, электрический переключатель зеркал заднего вида |
| АКК | 15А Передняя розетка, прикуриватель |
| ЗЕРКАЛО HTD | ECM / PCM, электродвигатель зеркала заднего вида со стороны водителя / пассажира, модуль управления кондиционером |
| БЛОК DR | Реле замка двери, реле отпирания двери, реле двойного замка |
| ОСТАНАВЛИВАТЬСЯ | 15A Выключатель стоп-сигналов, реле стоп-сигналов, реле в моторном отсеке и блок предохранителей (реле 8, многофункциональный диагностический разъем) |
| TCU | 10A Датчик скорости автомобиля (МКПП), переключатель диапазонов переключения (АКПП), НО (G4FC / G4FD), индикатор рычага банкомата |
| Пресс | 10A Переключатель ESP, датчик угла поворота рулевого колеса, блок управления ABS / ESP, многофункциональный диагностический разъем |
| IG 1 | 10A Моторный отсек и реле блока предохранителей (реле 8, реле 9), выключатель стоп-сигнала, реверсивный масляный насос, блок системы помощи при парковке, подогрев переднего левого / правого сиденья, DC / DC низковольтный ISG (аудио / усилитель), передний левый / правый выключатель обогрева сидений, устройство напоминания о ремне безопасности, электрохромированное зеркало, индикатор SBR, зуммер системы помощи при парковке заднего хода, выключатель ISG, датчик давления в шинах |
| RR P / ВЫХОД | 15А Задняя розетка, прикуриватель |
| СУМКА | Блок управления SRS 15A, сигнальная лампа подушки безопасности пассажира |
| КАТУШКА ЗАЖИГАНИЯ | 15A G4FC / G4FD: катушка зажигания №1 ~ 4, конденсатор |
| T / MR | Аварийный выключатель 10А, многофункциональный выключатель |
| СВЯЗКА | 10A BCM, блок управления кондиционером, PDM, блок электронного ключа, панель приборов |
| ЭБУ | 10A ECM / PCM, датчик расхода воздуха, блок реле и предохранителей под капотом (реле 2), датчик предупреждения о топливном фильтре |
| НАЧАЛО | PDM 10A, переключатель диапазонов коробки передач, переключатель замка зажигания, ECM / PCM |
| Б / СУ LP | 10A Переключатель фонарей заднего хода |
| A / IND. СУМКА | 10А Панель приборов (индикаторы) |
| АУДИО | Приемник HF 15A, с ISG: DC / DC преобразователь низкого напряжения Система ISG (аудиосистема), без ISG: Аудиосистема |
| НОМЕР | 10A BCM, выключатель зажигания и дверной выключатель, комбинация приборов, модуль контроля давления в шинах, блок управления кондиционером, солнцезащитный козырек, центральный свет, направленный свет, переключатель наружных зеркал, освещение багажника |
За блоком предохранителей, под панелью, отдельно установлен релейный блок модуля распределения питания, отвечающий за кнопку пуска / остановки и ее подсветку.
Kia Ceed Лампочка Ближнего Света
Замена лампочек ближнего света на KIA Ceed
Совет по замене лампочек ближнего света на Kia cee’d II с оригинальной оптикой.
Поменять лампу накаливания ближнего света на «сиде», можно за 10 минут. Главное знать куда и с чем лезть. После рестайлинга (Cee’d II) машина получила линзовую оптику: на нее подходят лампочки типа H7. Каждый сам выбирает, лампочку какого производителя ему покупать, но штатно установлены лампочки Osram.
Как поменять лампочку ближнего света на Киа Сид
На левой фаре (со стороны водителя) поменять лампочку не составит труда. Просунуть руку между аккумулятором и кузовом, и открутить круглую заглушку против часовой стрелки.
Там увидим желтые провода с черной клеммой, они надеты на лампочку. Клемму просто снимаем. А лампочку ближнего света держит специальная металлическая защелка. На нее надо нажать, и отвести от лампы ближнего света.
С другой стороны замена лампочки требует снятие бочка охлаждающей жидкости. Он крепится на двух болтах 10 мм.
Предохранители применяемые в Нексии
Расположение и назначение предохранителей (Нажми на интересующий тебя предохранитель и узнай за что отвечает)
| РЕЛЕ 1 | 10А | 10А | f3 15А | 20А | 10А | 10А | РЕЛЕ 3 |
| 30А | 20А | 30А | f10 30А | f11 10А | f12 30А | РЕЛЕ 4 | |
| РЕЛЕ 2 | f13 20А | f14 30А | f15 20А | f16 30А | f17 10А | f18 30А |
Какой предохранитель за что отвечает, узнай ниже.
Предохранитель F1 Электронный блок управления двигателем (ЭБУ) — 10A
Этот предохранитель отвечает за питание мозгов, если достать данный предохранитель то автомобиль не запуститься.
Предохранитель F2 Задние габариты и подсветка номерного знака— 10A
Если у Вас не работает подсветка номера и габаритные огни, то проверьте этот предохранитель.
Предохранитель F3 Предохранитель шёл на мозги, Но в некоторых моделях. — 15A
Тоже предохранитель на мозги, но в большинстве машин здесь пустое место.
Предохранитель F4 Дальний свет — 20A
Предохранитель отвечает за работу сразу обоих лампочек дальнего света, поэтому если не горит дальний свет, то проверьте этот предохранитель. Если не горит ни правая ни левая фара дальнего, то скорее причина в предохранителе, если не горит с одной стороны, то перегорела лампочка.
Предохранитель F5 Ближний свет с левой стороны и левый электрокорректор фар — 10A
Свет ближнего света с электрокорректором пучка направления света, если у вас не работает корректор и не светит ближний, то проверь предохранитель
Предохранитель F6 Ближний свет с правой стороны, правый корректор фар — 10A
Тоже самое что и f5, но правая сторона автомобиля
Предохранитель F7 Бензонасос (топливный насос в бензобаке) — 30A
На бензонасос идёт предохранитель на 30 Ампер, не рекомендуется ставить больший.
Предохранитель F8 Аварийка, боковые лампочки поворотов (поворотники) — 20A
Аварийка может замкнуть свет, если у вас перегрел этот предохранитель, то проверьте аварийку или поворотники
Предохранитель F9 Стеклоочиститель (дворники) лобового стекла — 30A
Если не работает стеклоочиститель то не факт что это предохранитель, но проверить стоит
Предохранитель F10 Заливная горловина топлива (активатор электрозамка лючка бензобака) — 10A
Зимой частая проблема – не открывается лючок, если много нажимать на кнопку скорее всего электро моторчик выйдет из строя, но перед этим проверьте предохранитель
Предохранитель F11 компрессор кондиционера (реле) — 10A
По распиновке схемы предохранителей на нексии здесь находится предохранитель на кондиционер, если нет кондиционера – нет предохранителя.
Предохранитель F12 Вентилятор охлаждения радиатора охлаждающей системы (маленькая скорость) — 30A
Важный предохранитель, всегда проверяйте его, чтобы не было проблем с охлаждением двигателям.
Предохранитель F13 Приборная панель, прикуриватель, звуковой сигнал, свет в бардачке (вещевой ящик) — 20A
Если у Вас вышибает этот пред, значит где то КЗ. Как только сгорит этот предохранитель вы сразу поймёте – панель приборов потухнет, прикуриватель перестанет работать.
Предохранитель F14 Вентилятор охлаждения нексии(максимальная скорость) — 30A
Держите всегда предохранитель целым, чтобы отсутствие охлаждения не повредило двигатель
Предохранитель F15 Лампочки освещения салона, радио-антенна — 20A
Если не горит свет в салоне, то виноват предохранитель или лампочка. Проверьте сначала предохранитель
Предохранитель F16 Электрические стеклоподъёмники — 30A
Если не работает ни один стеклоподъемник, то сгорел пред. Они сгорают обычно зимой.
Предохранитель F17 Магнитола — 10A
Если не работает магнитола – посмотри его
Предохранитель F18 Привод замка багажника, центральный замок, магнитола от батареи — 30A
Багажник не реагирует на кнопку открывания, а центральный замок и магнитола молчат? Это сгорел предохранитель.
РЕЛЕ 1 указателей поворота
РЕЛЕ 2 электродвигателя вентилятора (ВЫСОКАЯ СКОРОСТЬ)
РЕЛЕ 3 топливного насоса
РЕЛЕ 4 противотуманных фар
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Дэу Нексия n150 и n100 предохранители и реле
Daewoo Nexia производилась с 1994 года с кузовами седан и хэтчбек с двигателями 16 и 8 клапанов. Дэу нексия n100 собиралась в 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году. После этого модель прошла рестайлинг и обновленная нексия n150 поставлялось на рынки в 2008, 2009, 2010, 2011, 2012, …
Автомобиль бизнес-класса Daewoo Leganza выпускался в 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 и 2008 году. В данной статье Вы найдете описание блоков предохранителей и реле Дэу Леганза со схемами блоков и фотографиями, выделим предохранитель отвечающий за прикуриватель.
