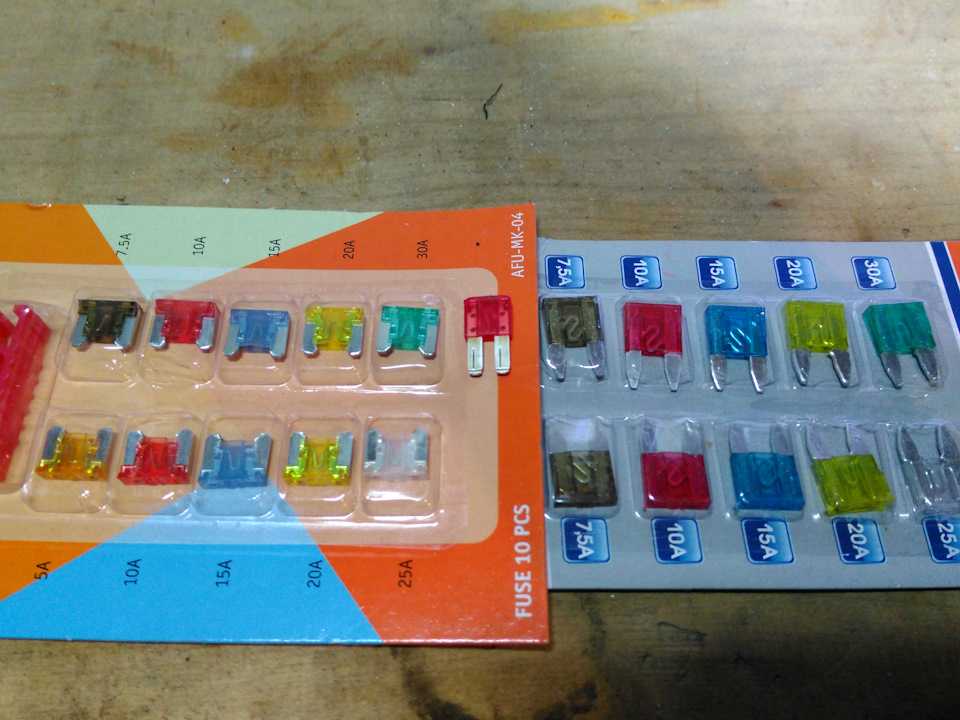

Предохранители kia sportage 4

Предохранители и реле в салоне Renault Kaptur

 Если заглянуть в салон, то слева от руля можно найти вот такую декоративную крышку. Снимаем ее и видим блок с реле и предохранителями.

Еще один ракурс на тот же самый блок, но если смотреть с позиции ниже.

Обозначения и расположения предохранителей и реле условно обозначены так.

Осталось как и в первом случае найти информацию о том, какой и за что отвечает. Для этого также обратимся к таблице.

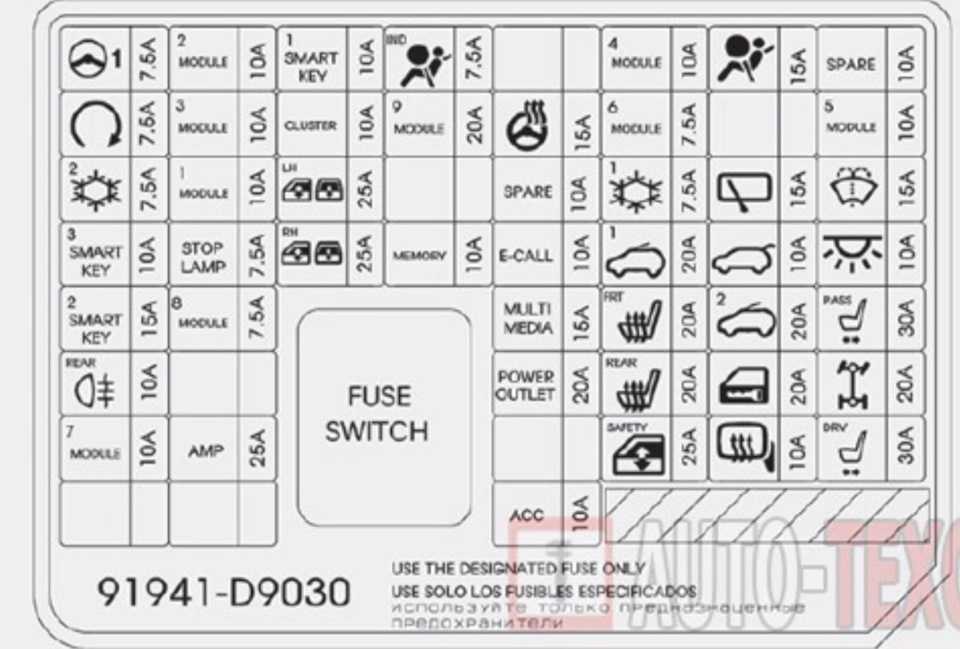

Расположение предохранителей в салоне по номеру

№	A	Защищаемые цепи
F1	15	Круиз-контроль, реле обогрева заднего стекла, датчик не пристегнутого ремня безопасности, электрокорректор фар, дополнительный отопитель, подушки безопасности
F2	15	Передний и задний стеклоомыватели. задний стеклоочиститель
F3	15	Обогрев передних сидений, аудиосистема
F4	10	Дневные ходовые огни
F5	5/ 20*	Ближний свет фар
F6	5	Кнопка запуска двигателя, реле блокировки задних стеклоподъемников, датчик света/дождя
F7	15	Звуковой сигнал
F8	10	Дальний свет (левая блок-фара)*
F9	10	Дальний свет (правая блок-фара)*
F10	10*	Ближний свет (правая блок-фара)*
F10	25*	Противотуманные фары/фары дневного ходового огня*
F11	10	Ближний свет (левая блок-фара)*
F12	10	Передние габаритные огни*
F13	10	Задние габаритные огни, фонари освещения номерного знака, подсветка приборов
F14	10	Сигналы торможения
F15	5	Электронный блок управления двигателем (ЭБУ), реле топливного насоса (обмотка), реле стартера (обмотка), дополнительный блок управления электрооборудованием’
F16	5	Блок управления подушками безопасности
F17	15	Блок управления АКП, фонари света заднего хода, блок управления 4WD
F18	5	Насос усилителя рулевого управления
F19	25	Дальний свет фар. боковые указатели поворота, звуковой сигнал
F20	25	Дополнительный блок управления электрооборудованием*, противотуманные фары/фары дневного ходового огня*, задние фонари*
F21	25	Подсветка приборов, фонари освещения номерного знака, дополнительный блок управления элект рооборудованием
F22	30	Дополнительный блок управления электрооборудованием*. передний стеклоочиститель*
F23	15	Аудиосистема, блок управления системой навигации, диагностический разъем
F24	15	Блок управления электрооборудованием, цепи предохранителей F6. F34. F36
F25	15	Электрозамок рулевой колонки, дополнительный блок управления электрооборудованием
F26	15	Указатели поворота, блок управления электрооборудованием
F27	20	Замки дверей, блок управления электрооборудованием
F28	15	Дополнительный блок управления электрооборудованием*, реле разгрузки*
F29	20	Дополнительная розетка
F30	15	Дополнительный блок управления электрооборудованием*, звуковой сигнал*
F31	5	Щиток приборов
F32	15	Прикуриватель
F33	7,5	Задний противотуманный фонарь
F34	5	Наружные зеркала с электроприводом
F35	5	Обогрев наружных зеркал
F36	5	Антиблокировочная система тормозов (ABS), система курсовой устойчивости (ESP)
F37	10	Плафон освещения салона, плафон освещения вещевого ящика, плафон освещения багажного отделения, реле дополнительного оборудования, блок управления климатической установкой
F38	5	Блок управления 4WD
F39	30	Передний стеклоочиститель
F40	30	Стеклоподъемники задних дверей
F41	30	Стеклоподъемник двери переднего пассажира
F42	30	Электровенгилятор климатической установки
F43	30	Стеклоподъемник двери водителя
F44	—	Резерв
F45	15	Аудиосистема
F46	—	Резерв
F47	20	Обогрев заднего стекла

* В зависимости от комплектации

Обратите внимание, что за прикуриватель отвечает предохранитель номер 32, 29 — это дополнительная розетка. Обозначение реле в салонном блоке

Обозначение реле в салонном блоке

1. 35А — Разгрузочное реле 2
2. 35А — Реле электро-вентилятора климатической установки
3. 35А — Реле стеклоподъемников задних дверей и переднего пассажира
4. 20А — Реле дополнительного оборудования
5. 20А — Разгрузочное реле 1
6. 35А — Реле блокировки задних стеклоподъемников
7. 20А -Реле блокировки двери водителя
8. 20А — Реле обогрева заднего стекла

 Что же, в нашей статье, как нам кажется, все было предельно просто и понятно. Теперь владелец Renault Kaptur без труда сможет проверить предохранитель на своем автомобиле, тем более, что в статье приведена информация по разным комплектациям, для двигателя 1,6 и 2,0 и различного оснащения!

Предохранители и реле Kia Sportage 4 (QL), 2016 — 2020

Цепи питания электрического оборудования защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.

Рассмотрены схемы Киа Спортейдж QL четвертого поколения 2016, 2017, 2018, 2019, 2020 года выпуска.

В моторном отсеке

Находится в левой части подкапотного пространства.

Фото — пример блока.

Схема элементов в подкапотном блоке
№	Описание	Ток, А
COOLING FAN 3	Мотор вентилятора охлаждения	80
MDPS	Блок электро усилителя руля	80
BAT+1	Интеллектуальный соединительный блок (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), предохранитель -AMP), модуль 10	60
BAT+2	Интеллектуальный распределительный блок (IPS 1 (5-канальный), предохранитель — МОДУЛЬ 7, SMART KEY 2, SMART KET 3, STOP LAMP)	60
BAT+3	Интеллектуальный распределительный блок (предохранитель — SUNROOF 1, SUNROOF 2, S / HEATER DRV / PASS, S / HEATER REAR, БЕЗОПАСНОСТЬ P / WINDOW, Реле стекло подъемника)	50
BLOWER	Реле вентилятора	40
REAR HEATED	Реле 2 (реле обогревателя заднего стекла)	40
IG1	Ключ зажигания, С умным ключом: блок печатной платы (реле PDM (IG1) / PDM (ACC))	40
IG2	Реле 11 (реле стартера), Замок зажигания, Блок ПП (реле PDM (ЗАЖ2))	30
BAT+4	Интеллектуальный распределительный блок (плавкий предохранитель — AWD, P / SEAT (DRV), P / SEAT (PASS), ОТКРЫТИЕ ЗАДНЕГО ВОРОТА, БЛОКИРОВКА ДВЕРИ, реле автоматического отключения устройства утечки тока), модуль 8	50
COOLING FAN 1	Реле 1 охлаждающего вентилятора	50
ABS 1	Модуль управления ESC, многоцелевой контрольный разъем	40
POWER LIFTGATE	Модуль крышки багажника с электроприводом	40
ABS 2	Модуль ESC	40
COOLING FAN 2	Реле 1 охлаждающего вентилятора	40
WIPER FRT 2	BCM	10
E-CVVT 2	PCM, контроллер модуля подачи	20
E-CVVT 1	PCM, контроллер модуля подачи	20
WIPER FRT 1	Без умного ключа: ключ зажигания, С интеллектуальным ключом: реле PDM (IG2)	30
TCU 1	PCM	15
A/C	Реле блока регулирования подачи воздуха	10
ECU 3	PCM	20
HORN	Реле сигнала	15
BATTERY MAN.	Датчик батареи	10
SENSOR 2	Масляный регулирующий клапан, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха, электромагнитный клапан управления RCV	10
SENSOR 1	Датчик кислорода (вверх / вниз)	15
ECU 2	Катушка зажигания № 1 / № 2 / № 3 / № 4	20
ECU 4	PCM	15
SENSOR 3	Соединительный блок E / R (реле охлаждающего вентилятора 1), Клапан закрытия канистры, Соединительный блок E / R (Блок управления воздухом)	10
MODULE 2	Соединительный блок E / R (реле топливного насоса)	10
VACUUM PUMP 1	Вакуумный насос	20
DEICER	Соединительный блок E / R (реле анти обледенителя)	15
FUEL PUMP	Реле топливного насоса	20
MODULE 1	Выключатель стоп-сигнала	7,5
B/ALARM HORN	Распределительная коробка моторного отсека (реле 7 – реле сирены охранной сигнализации)	15
H/LAMP HI	Реле фар «BI-Function»	10
FCA	Передний датчик помощи при столкновении (FCA)	10
ABS 3	Модуль ESC	10
VACUUM PUMP 2	Вакуумный насос, вакуумный выключатель	15
POWER OUTLET 1	Передняя розетка №2	20
ECU 6	PCM/ECM	10
TCU 2	TCM, датчик положения селектора, выключатель света заднего хода	15
B/UP LAMP	Фонарь заднего бампера левый / правый, электро хромное зеркало	10
POWER OUTLET 2	Задняя розетка	20
ECU 1	Реле управления двигателем	30
Главный предохранитель расположен на клемме + аккумулятора.

Гарантийный талон KYB

ВАЖНО! Все оригинальные амортизаторы имеют Гарантийный талон KYB. При продаже амортизаторов на гарантийный талон KYB ставится печать продавца, также продавец заполняет первоначальные данные о машине, на которую они продаются

Далее гарантийный талон заполняется на сервисе, на котором амортизаторы устанавливаются на автомобиль

При продаже амортизаторов на гарантийный талон KYB ставится печать продавца, также продавец заполняет первоначальные данные о машине, на которую они продаются. Далее гарантийный талон заполняется на сервисе, на котором амортизаторы устанавливаются на автомобиль.

Новый гарантийный талон на амортизаторы KYB — это документ в виде сервисной книжки, где указаны все необходимые данные для пользователя и автомастера, поля для заполнения информацией об автомобиле и сервисном обслуживании подвески.

Каждый гарантийный талон имеет индивидуальный номер!

4-я и 5-я страницы талона — это место для внесения информации о новых запчастях в подвеске, на которые предоставляется гарантия, — амортизаторы (каталожные номера и код даты производства), пружины, опоры и защитные комплекты.

На 12-й странице свободные поля для особых отметок о транспортном средстве.

! Гарантийные талоны со старым логотипом KYB (см. рисунок ниже), которые распространялись в 2004-2006 году, имеют ту же юридическую силу, что и новый вариант документа !

взято с сайта kybcom.ru

На сегодняшний день (2014г.) различают три типа Sportage.

Sportage выпуска с 2010 — н.в. (Sportage 3)

Моторы бензиновые — 2л. (150л.с.) и 2.4л. (176л.с.)

Моторы дизельные — 1.7 CRDi, 2.0 CRDi

Коробки были как АКПП, так и МКПП

Были версии полноприводные 4WD так и 2WD

Sportage выпуска с 2004 — н.в. (Sportage 2)

Моторы бензиновые — 2л. — 16кл., 2.7 V6

Моторы дизельные — 2л. CRDi

Коробки были как АКПП, так и МКПП

Были версии полноприводные 4WD так и 2WD

Sportage выпуска с 1994 — 2006г. (Sportage 1)

Моторы бензиновые — 2л. — 8кл., 2л. — 16кл,

Моторы дизельные 2л. ТД, 2.2.л. Д

Коробки были как АКПП, так и МКПП

Были версии полноприводные 4WD и переднеприводные 2WD

Были версии с кабриолет, были версии Гранд (удлиненные), были трехдверные купе.

Блок под капотом

Расположен рядом с аккумуляторной батареей.

Вариант 1

p, blockquote 28,0,0,0,0 —>

FUEL INJ	Система впрыска топлива
ADD	Вентилятор К/В
EGI MAIN (80 A)	Главное реле (зажигание)
BTN	Лампы стоп — сигналов, подсветки номерного знака, салонного светильника и аварийной сигнализации
IGN	Зажигание
P/WIN	Электро стеклоподъемники
MAIN	Топливный насос, реле топливного насоса, инжекторы, главное реле
FUEL PUMP (80 А)	Главное реле (топливный насос, инжекторы)
ABS	Система анти блокировки тормозов
HEAD	Фары
START	Реле стартера

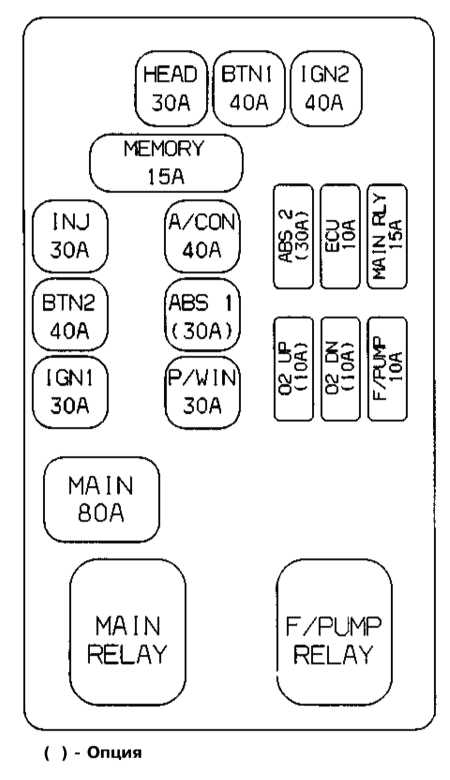

Вариант 2

Пример схемы с крышки блока

Расшифровка предохранителей

p, blockquote 34,0,0,0,0 —>

1	30А Фары
2	40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация
3	40А Зажигание
4	15А Освещение салона, комбинация приборов, аудиосистема
5	30А ABS
6	10А Система управления двигателем
7	15А Топливный насос, инжектор, главное реле, реле топливного насоса
8	10А Датчик кислорода
9	10А Датчик кислорода
10	10А Топливный насос, диагностический разъем
11	30/60А Инжектор
12	40А Кондиционер
13	40А Стоп-сигналы, подсветка номерного знака, освещение салона, аварийная сигнализация
14	30А ABS
15	30А Зажигание
16	30А Электрические стеклоподъемники
17	80А Главный предохранитель

p, blockquote 35,0,0,0,0 —>

• R1 — Главное реле
• R2 — Реле топливного насоса

p, blockquote 36,0,0,0,0 —> p, blockquote 37,0,0,0,1 —>

Если есть что добавить, пишите в комментарии.

Источник статьи: http://vsepredohraniteli.ru/kia/sportage.html

Блоки под капотом

Основной блок

Расположен в левой части подкапотного пространства.

Фото – пример

Схема

Назначение предохранителей

Схема расположения реле

Обозначение реле

1. Реле обогревателя переднего стекла
2. Реле блока SMK
3. Реле HAC
4. Реле датчика дождя
5. Реле вентилятора
6. Реле включения звуковой сигнализации
7. Реле стеклоочистителя
8. Резерв
9. Резерв
10. Пусковое реле
11. Реле вентилятора кондиционера (малая скорость)
12. Реле вентилятора кондиционера (высокая скорость)
13. Реле топливного насоса
14. Реле сигнала
15. Реле обогревателя заднего стекла
16. Реле управления двигателем
17. Реле кнопки пуска 1 (ACC)
18. Реле кнопки пуска 2 (IG1)
19. Реле кнопки пуска 3 (IG2)
20. Резерв

Дополнительный блок

Устанавливается в передней части моторного отсека в моделях с дизельными двигателями.

Схема

Расшифровка

• 80А – свечи накала
• PTC HEATER – подогреватель (дополнительный отопитель)
• 30А – топливный фильтр

Главный предохранитель

Главный силовой предохранитель находится на плюсовой клемме аккумуляторной батареи и выполнен в виде плавкой вставки.

Пяти-дверный субкомпактвэн Kia Venga был представлен в 2009 году. Выпускался в 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 году с бензиновыми и дизельными двигателями. За этот период модель прошла рестайлинг один раз. В нашей статье Вы найдёте описание предохранителей и реле Киа Венга со схемами блоков, местами их расположения и фотографиями. Покажем предохранитель …

Киа пиканто не работает подсветка приборов

Приветствую вас всех!года три назад, практически сразу после покупки Пиканьки, производил замену лампочек подсветки приборной панели и кнопок. Но время идет, пробега с тех пор 52 тыс км намотали, и лампочки стали уставать по одной. Вот на днях я созрел для их повторной замены. Благо тогда купил их с запасом, и они лежали ждали своего часа))))

Все очень просто. Сам щиток приборов снимается элементарно.Вам понадобится короткая отвертка PH2, желательно магнитная, что саморезы не ронять))))Сначала откручиваем винты кожуха рулевой колонки. Они будут видны если повернуть на 90гр руль сначала вправо, а затем и влево. И еще один я откручивал снизу, чтоб убрать и нижнюю часть кожуха — мне так удобнее показалось, да и надо было добраться к переключателю стеклоочистителя.Затем откручиваем два самореза снизу козырька панели приборов.

Далее снимаем маску приборки. Руль чуть мешает, но вытащить не повредив получается. При этом имейте ввиду, что снизу маска сидит на клипсах, то есть сначала надо чуть на себя, а потом уже вбок.

Ну а теперь взору предстают 4 самореза, которые держат непосредственно приборную панель.

откручаваем их, чуть вынимаем панель, лезем рукой за нее, чтобы отсоединить два разъема. и приборка у вас в руках.Потом надо снять заднюю белую крышку приборки, для этого поочередно отщелкиваем все крепления. ничего сложного.

И вот все лампочки как на ладони. Все они одинаковы. Безцокольные малышки мощностью 1,2Вт 12В. выкручиваете патрон, вынимаете лампу, вставляете новую (полярность не играет роли если ставите лампы накаливания, светодиоды имеют + и -, поэтому надо проверять)

Собираем в обратной последовательности. Итог:

Также сгорела одна из ламп подсветки блока управления печкой.

Не стал разбирать полностью. Вынул полочку под магнитолой, чуть отодвинул панель с печкой, открутив 2 самореза, и матерясь, каким-то чудом умудрился достать и, самое главное, потом поставить на место уже новые лампы)))) лампочки точно такие же, как и в приборке. Старайтесь не трогать их голыми руками при установке, дольше прослужат.

Kia Picanto 1 го поколения выпускалось в 2004, 2005, 2006, 2007, 2008, 2009, 2010 и 2011 году. За это время модель прошла рестайлинг. Пиканто поставлялся по всему миру, в странах Азии также известен под названием Morning. В данной статье вы найдёте описание предохранителей и реле Киа Пиканто 1 го поколения со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.

Схема предохранителей и реле в KIA K5 2011–2015 годов выпуска

До 2015 г. на конвейере находилась Optima с кузовом TF, которая ввозилась в РФ из Южной Кореи и собиралась на заводе «Автодор» под Калининградом.

При поиске неисправного предохранителя следует руководствоваться инструкцией по эксплуатации и схемами, нанесенными на крышки основных блоков. Некоторые вставки защищают несколько цепей.

В моторном отсеке

В главном блоке под капотом KIA Optima 2014, 2013 или 2012 года выпуска расположены элементы для защиты проводки:

• салонной коробки;
• системы зажигания;
• модуля ABS;
• реле управления вентилятором кондиционера;
• мотора усилителя руля;
• контроллера управления электрическим оборудованием;
• реле обогрева стекла, очистки фар и вентиляторов охлаждения.

На клемме аккумулятора располагался основной предохранитель, отключавший всю электрическую систему автомобиля при чрезмерной нагрузке. В коробке на моторном щите ставились реле для работы системы запуска и остановки двигателя нажатием на кнопку. При использовании дизеля убирается система зажигания, но устанавливаются свечи подогрева воздуха и фильтр, позволяющий повысить температуру топлива перед подачей насосом в цилиндры.

Предохранители моторного отсека.

В приборной доске

В ногах водителя на KIA Optima находятся вставки, защищающие цепи питания:

• переключателя для активации спортивного режима движения;
• блокиратора ключа в замке;
• контроллера бесключевого доступа (опция);
• розеток для передних и задних рядов кресел;
• обогрева переднего и заднего сидений;
• датчика дождя;
• панорамного остекления крыши (ставилось не на все автомобили);
• подсветки салона, перчаточного ящика и багажного отделения;
• контроллера кондиционера;
• головного мультимедийного устройства;
• системы обогрева части обода рулевого колеса;
• очистителя ветрового стекла;
• многофункционального переключателя на рулевой колонке;
• нитей подогрева внешних зеркал;
• приборов и индикаторов в щитке, установленном перед водителем;
• охранной сигнализации (стандартное оборудование);
• электрической регулировки сидений переднего пассажира и водителя;
• ПТФ в задней части кузова;
• индикации об отстегнутом ремне безопасности;
• электрического усилителя рулевого управления;
• зуммеров и контроллера парктроника;
• вспомогательных систем безопасности;
• контроллера усилителя (вместе с датчиком, определяющим угол поворота передних колес);
• системы блокировки дверных замков.

В прикуривателе

В стакане прикуривателя имеется биметаллический термический предохранитель, который освобождает вставку при нагреве до заданной температуры. Электрическая цепь оснащена плавкой вставкой на 15А, вынесенной в салонную коробку (позиция F9, имеющая пиктограмму в виде дымящейся сигареты).

блок предохранителей Киа Спортейдж 4 (QL)

год выпуска (2016, 2017, 2018, 2019, 2020+)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL

)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)
блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

блок предохранителей Kia Sportage 4 (QL)

Блок в салоне

Расположен под приборной панелью со стороны водителя. Снимите защитную крышку для доступа.

Пример схемы с крышки блока

Схема в таблице

Описание

1	Блок аудио / видео и навигации 20А, преобразователь ISG, аудиосистема
2	Радиочастотный приемник 7.5A (радиоантенна)
3	20A Безопасный стеклоподъемник, блок управления со стороны водителя
4	20А Эл за рулем сиденья водителя.
5	Универсальный тестовый разъем 10A, блок управления сиреной, разъем канала передачи данных, парковочный зуммер с камерой заднего вида, выключатель питания наружных зеркал, блок наклона
6	Выключатель люка на крыше 15А
7	25A Усилитель руля
восемь	7.5А Рычаг АКПП
девять	10A Поворотные огни
10	15А Подогрев сиденья водителя.
одиннадцать	25A Стеклоподъемник правой боковой двери
12	25A Стеклоподъемник левой боковой двери
13	10A Внутренние лампы и выключатели освещения
14	10А Блок управления замками и зажиганием, брелоками, кнопками пуска и останова
15	15A Замок крышки багажника
16	15A Аварийная сигнализация
17	10А Задний противотуманный фонарь
18	25А Замки боковых дверей и выключатель зажигания (замок
19	10А запуск
ветры	10A Стоп-сигнал, электроусилитель руля, освещение автоматического переключателя передач, система помощи при парковке, управление полным приводом, регулировка угла наклона фар, блок управления IPS
21 год	Блок предохранителей в моторном отсеке на 20 А
22	10A Сигнальная лампа подушки безопасности
23	10А Блок управления замками дверей и выключателем зажигания (замок
24	25A Стеклоочиститель
25	15А Передняя правая электрическая розетка
26 год	10А Блок управления замками дверей и выключателем (замком) зажигания, ВМС
27	Преобразователь ISG 10A, аудиосистема, усилитель, зеркала заднего вида с электроприводом, управление люком, аудио / видео и блок навигации
28 год	10A Комбинация приборов, генератор, кондиционер, блок аудио / видео и навигации, переключатель системы помощи при парковке, переключатель обогрева сидений водителя и пассажира, BMC, модуль контроля давления в шинах, лампы RAV и SBR
29	10A Блок управления замком и зажиганием, блок управления IPS, BMC, реле блока ICM (реле стеклоочистителя)
тридцать	15A Стеклоочиститель заднего стекла
31 год	10А Блок управления климатом, ионизатор, датчик дождя, управление люком, электропривод зеркала заднего вида, дизельный блок (реле 2, 3 — реле отопителя), монтажный блок моторного отсека (реле 1 — реле вентилятора)
32	20A Передняя левая электрическая розетка, задняя электрическая розетка, передний левый прикуриватель
33	Блок управления 15А пассивной удерживающей системы (SRS
34	Выключатель обогрева сиденья водителя / пассажира 15A
35 год	15A Переключатель обогрева левого / правого заднего сиденья
36	7.5A Блок управления кондиционером
37	7.5A Наружное зеркало с электроприводом. Блок управления кондиционером.

На задней панели устройства есть несколько релейных элементов.

Схема

Деловое свидание, встреча

1. Реле капота багажника
2. Противоугонное реле
3. Реле блокировки / разблокировки дверей
4. Реле стеклоподъемников

Блок в салоне Kia Sportage 4

Находится под панелью приборов со стороны водителя за защитной крышкой.

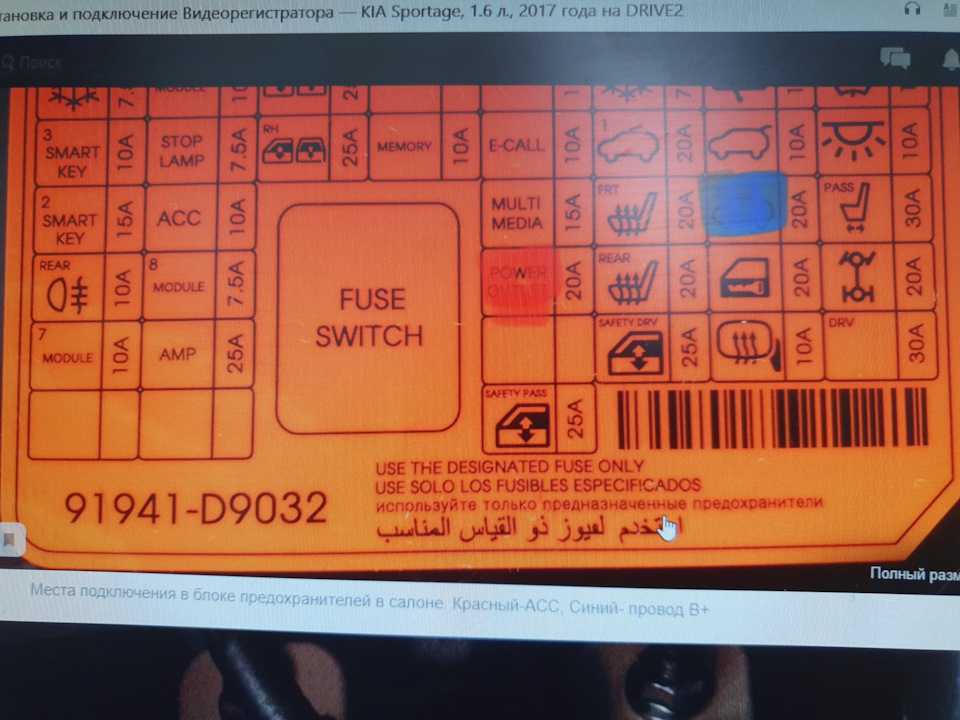

Схема с крышки блока Вариант 1

Схема Вариант 2

MDPS	7,5А Блок электро усилителя руля
MODULE 2	10А Фара левая / правая
SMART KEY 1	10А Модуль управления Smart Key / модуль иммобилайзера
A/BAG IND	7,5А Панель приборов (индикация)
MODULE 4	10А Консольный выключатель, радар для обнаружения слепых зон лево / право, ECD AWD, выключатель с аварийной площадкой, BCM, модуль управления предупреждением о выходе из полосы движения
A/BAG	15А Модуль управления SRS
START	7,5А Коробка реле ICM (реле охранной сигнализации), выключатель зажигания [Со Smart Key / IMMO.] Переключатель КПП, ECM, Модуль управления Smart Key
MODULE 3	10А Модуль управления обогревом переднего / заднего сиденья, рычаг переключения передач банкомата ILL., Модуль управления сиденьем вентиляции переднего сиденья, A / V и навигационное головное устройство, Электро хромное зеркало, Аудио, Модуль управления кондиционером, Многоцелевой контрольный разъем, Адаптивный модуль переднего освещения
CLUSTER	10А Приборный щиток
MODULE 9	20А Блок печатных плат (Предохранитель ABS 3, ВАКУУМНЫЙ НАСОС 2, ECU 6, AEB, TCU 2, МОДУЛЬ)
HEATED STEERING	15А BCM
MODULE 6	7,5А Модуль управления обогревом переднего / заднего сиденья, Модуль управления передним сидением с вентиляцией
MODULE 5	10А BCM, модуль управления Smart Key
A/CON 2	7,5А Модуль управления кондиционером
MODULE 1	10А BCM, рычаг переключения
P/ WINDOW LH	25А Главный выключатель стекло подъемника
A/CON 1	7,5А Модуль управления кондиционером, ионизатор кластера, распределительный блок E / R (реле вентилятора)
WIPER RR	15А Мотор заднего стеклоочистителя, блок реле ICM (реле заднего стеклоочистителя)
WASHER	15А Многофункциональный переключатель (омыватель стекла)
SMART KEY 3	10А Модуль иммобилайзера Модуль управления Smart Key, кнопка включения / выключения
STOP LAMP	7,5А Модуль управления Smart Key, выключатель стоп сигнала
P/ WINDOW RH	25А Главный выключатель стекло подъемника, выключатель стекло подъемника пассажира
MEMORY	10А Беспроводное зарядное устройство, Комбинация приборов, Разъем для передачи данных, BCM, Блок реле ICM (реле складывания / раскладывания наружного зеркала), Электро хромное зеркало, Модуль управления кондиционером, Консольный переключатель
SUN ROOF 1	20А Люк
TAIL GATE OPEN	10А Дверь багажника
INTERIOR LAMP	10А Освещение салона, Подсветка замка зажигания и датчик открытия двери, плафон освещения салона, лампа потолочной консоли, левый и правый передние плафоны индивидуального освещения, левая и правая задние лампы индивидуальной подсветки, плафон багажника, лампа освещения вещевого ящика
SMART KEY 2	15А Модуль управления Smart Key
MODULE 8	7,5А Ключевой соленоид
MULTI MEDIA	15А Аудио, A / V и Навигация, Заднее USB, Зарядное Устройство
S/HEATER DRV/PASS	20А Модуль управления обогревом переднего сиденья, Модуль управления вентиляции переднего сиденья
SUN ROOF 2	20А Люк
P/SEAT (PASS)	30А Ручной переключатель пассажирского сиденья
POWER OUTLET	20А Передняя розетка № 1 (прикуриватель)
S/HEATER REAR	20А Модуль управления обогревом заднего сиденья
DOOR LOCK	20А Реле блокировки / разблокировки дверей
4WD	20А AWD ECM
MODULE 7	10А Выключатель аварийной сигнализации, наружная ручка эл. ключа на двери водителя/ пассажира, датчик AEB
AMP	25А Усилитель
SAFETY P/ WINDOW	25А Модуль стекло подъемника безопасности водителя
HEATED MIRROR	10А Наружное зеркало питания водителя / пассажира, модуль управления кондиционером
P/SEAT (DRV)	30А Ручной переключатель сиденья водителя
ACC	10А Заднее зарядное устройство USB, AMP, выключатель наружного зеркала с электроприводом, блок печатных плат (выходное реле питания), модуль управления смарт-ключом, аудио, аудио / видео и навигационное головное устройство, BCM, беспроводное зарядное устройство

С обратной стороны блока могут находится отдельные реле отвечающие за фары, сигнал и т. д.

Предохранители в моторном отсеке Sportage 4

Блок предохранителей под капотом Киа Спортейдж 4 поколения смонтирован непосредственно возле аккумуляторной батареи. Он состоит из следующих предохранителей типа Мульти:

• MDPS 1, 2 – MDPS (100, 80А).
• В+1, +2, +3 – интеллектуальная распределительная коробка (60, 60, 50А).
• ВЕНТИЛЯТОР – реле охлаждающего вентилятора радиатора (40А).
• КРЫШКА БАГАЖНИКА С ЭЛЕКТРОПРИВОДОМ – комплекс подогрева заднего стекла (40А).
• ЗАЖИГАНИЕ 1 – замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (40А).
• ЗАЖИГАНИЕ 2 – стартер и замок зажигания для классических систем, реле PDM для модификаций Kia Sportage 4 с электронным ключом (30А).
• СВЕЧА НАКАЛИВАНИЯ – свечи зажигания (80А).
• ОБОГРЕВАТЕЛЬ С ПТК 1, 2, 3 – соответственно реле 6, 5, 4 (50А).

Также в блоке подкапотного пространства Киа Спортейдж 4 задействованы следующие патронные и слаботочные предохранители:

• TCM 3, 4 – TCM (40А).
• B+4 – интеллектуальная распределительная коробка (50А).
• ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ 1, 2 – первая и вторая скорость охлаждающего вентилятора радиатора (50, 40А).
• ОТКРЫТИЕ КРЫШКИ БАГАЖНИКА – привод замка багажного отсека (40А).
• ПОДОГРЕВАТЕЛЬ ТОПЛИВА – комплекс обогрева топливного фильтрующего элемента (30А).
• ABS 2, 3 – ABS и ESC (40, 10А).
• ОМЫВАТЕЛЬ – омывающая система передних блок-фар (20А).
• E-CVVT 1, 2 – PCM (20А).
• СТЕКЛООЧИСТИТЕЛЬ 1 – замок зажигания для классических систем, реле PDM для Kia Sportage 4 с электронным ключом (30А).
• СТЕКЛООЧИСТИТЕЛЬ 2 – ECM, BCM, PCM (10А).
• TCU 1 – PCM, TCM (15А).
• BMS – датчик АКБ (10А).
• ECU 3, 4, 5 – PCM, ECM (20, 15, 15А).
• ДАТЧИК 1 – датчик содержания кислорода (15А).
• ДАТЧИК 2 – реле топливного насоса, клапан на впускном комплексе на электромагнитной системе, ДМРВ и положения распределительного вала (10А).
• ДАТЧИК 3 – стоповые огни, датчик положения коленчатого вала (10А).
• ECU 2 – катушки зажигания (20А).
• АНТИОБЛЕДЕНИТЕЛЬ – система подогрева ветрового стекла (15А).
• ТОПЛИВНЫЙ НАСОС – насос подачи топлива (20А).
• AEB – AEB (10А).
• МОДУЛЬ – стоповые огни, свечи зажигания, датчик фильтрующего топливного элемента (7,5А).
• СИГНАЛИЗАЦИЯ – цепь включения сирены охранной сигнализации (10А).
• ДАЛЬНИЙСВЕТ – реле BI-Function (10А).
• ВАКУУМНЫЙ НАСОС 2 – вакуумный насос (15А).
• РОЗЕТКА 1, 2 – розетка для переднего и заднего ряда кресел соответственно (20А).
• ECU 6 – контроллер уровня масла, PCM, ECM (10А).
• TCU2 – огни заднего хода, селектор автоматической трансмиссии (15А).
• ОГНИ ЗАДНЕГО ХОДА – программа экстренных вызовов, фонари заднего хода, зеркало с автоматическим затемнением (10А).
• ECU 1 – электронный блок управления силовым агрегатом Киа Спортейдж 4 (30А).

В силовом блоке подкапотного пространства Киа Спортейдж 4 поколения смонтированы следующие реле:

• первой и второй скорости охлаждающего вентилятора радиатора,
• подогрева переднего и заднего стекла,
• обогревательного комплекса ПТК 1, 2, 3,
• подачи звукового оповещения от охранной сигнализации,
• подогрева топливного фильтрующего элемента,
• стартера,
• омывающего комплекса передних блок-фар,
• вентилятора,
• погружного насоса подачи топлива.

Предохранители и реле Nissan Primera (P12), 2001 — 2008

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.

Рассмотрены схемы Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).

В моторном отсеке

Общая схема расположения подкапотных блоков.

Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.

Схема предохранителей в блоке моторного отсеке
№	Ток, А	Расшифровка
1	120	1-й главный предохранитель
2	80	Потребители при включенном зажиrании
3	50	Электродвигатель насоса блока антиблокировочной системы
4	40	Выключатель (замок) зажигания
5	30	Электромагнитные клапаны блока антиблокировочной системы АБС
6	—	Резервные
7	—
8	10	Габаритные огни
9	15	магнитола
10	10	Система управления двигателем
11	15	Звуковой сигнал
12	—	Резервные
13	—
14	15	Ближний свет (левая фара)
15	15	Ближний свет (правая фара)
16	15	Электродвиrатель привода дроссельной заслонки
17	15	Дальний свет (левая фара)
18	15	Дальний свет (правая фара)
19	15	Противотуманные фары
20	20	Катушки зажигания
21	80	2-й главный предохранитель
22	—	Запасной
23	30	Омыватели фар
24	40	электродвигатель вентилятора радиатора №2
25	40	электродвигатель вентилятора радиатора №1
26	40	Стеклоподъемники

Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.

Схема моторного блока реле
Тип 1
№	Наименование
1	реле противотуманных фар
2	вентиляторы радиаторов
3	реле дополнительного оборудования
4	вентиляторы радиаторов
5	реле электромагнитной муфты компрессора кондиционера;
6	вентиляторы радиаторов
7	реле включения режимов «Р» (парковка) и «N» (нейтраль) АКПП или вариатора
8	реле включения ближнего света фар в дневное время
9	звуковой сигнал
10	вентиляторы радиаторов
Тип 2

В салоне

Монтажный блок находится с водительской стороны, внизу панели приборов.

Для получения доступа к блоку, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.

Общий вид.

Схема предохранителей в блоке салона примера п12
№	Описание	Ток, А
1	Аудиосистема	10
2	Круиз-контроль	10
3	Электропривод замка багажника	10
4	Элекрическая розетка багажника	20
5	Стоп-сигналы	15
6	Противотуманные фонари	10
7	Обогрев заднего стекла (стекло двери задка)	20
8	Обогрев передних сидений	10
9	Круиз-контроль	10
10	Питание электронных устройств	10
11	Система управления АКПП	10
12	Питание электронных устройств	10
13	Плафоны освещения салона	10
14	Электродвигатель воздухонагнетателя	15
15	Кондиционер	10
16	Электродвигатель воздухонагнетателя	15
17	Система управления двигателем	10
18	Дополнительная система безопасности (SRS)	10
19	Резервный	—
20	Система управления двигателем	10
21	Втягивающее реле стартера	10
22	Предохранитель прикуривателя примера	15
23	Электроприводы управления наружными зеркалами заднего вида	10
24	Электрическая розетка центральной консоли	15
25	Очиститель ветрового стекла	20
26	Омыватели ветрового стекла и стекла двери задка	15
27	датчики	10
28	Очиститель стекла двери задка	10
29	бензонасос	15
30	Комбинация приборов	10
31	система абс	10
Реле
с лицевой стороны монтажного блока
1	реле обогрева заднего стекла {стекла двери задка)
2	реле электродвигателя привода дроссельной заслонки
3	противотуманные фонари
4	стеклоподъемники
5	реле-прерыватели
6
с обратной стороны монтажного блока
1	реле зажигания
2	реле дополнительного оборудования
3	реле воздуханагнетателя системы вентиляции, отопления и кондиционирования
