Монтажный блок Лада Гранта: предохранители

В статье рассмотрим и разберемся, как установлен монтажный блок предохранителей в Ладе Гранта, а также проведем краткую инструкцию по снятию монтажного блока Гранта и замене предохранителей и реле.

Для начала вспомним, что такое предохранитель в автомобиле. Это электроприбор, служащий для защиты электроцепи, на которую он устанавливается. Узлы Лады Гранта защищены плавкими предохранителями.

Исключением являются лишь те, сквозь которые проходит большая сила тока. К таким цепям относятся: цепь генератора, аккумулятора и пусковая стартера (двигателя).

Каждой защищенной плавкими предохранителями цепи характеризуется максимальной силой тока, протекающей в ней. Глядя на этот показатель, в разрывы таких цепей с небольшим запасом монтируются соответствующие предохранители с определенным количеством тока.

То есть, если какой-то из элементов цепи вылетает из строя, задача предохранителя не дать току превысить допустимое значение путем обесточивания данного участка цепи. Все это способствует обеспечению целостности электрической проводки, а также безопасность в случае ее возгорания, если возникает короткое замыкание одной из цепей. Все предохранители формируются в монтажный блок лада гранта.

Классификация предохранителей

Монтажный блок гранта располагается в левой части панели приборов автомобиля. Предохранители такого транспортного средства имеют меньшие габариты по сравнению с предыдущими моделями ВАЗ 2114-15 и ВАЗ 2110-12. Увеличено и их количество, теперь оно составляет 32. Каждый предохранитель имеет свое описание и предназначен для защиты какой-то из цепей автомобиля Гранта.

Кроме основных предохранителей существует также и блок дополнительных силовых предохранителей, находящийся в моторном отделении. Для снятия такого монтажного блока гранты необходимо сдвинуть его крышку вверх.

К таким предохранителям относятся:

– электроусилитель рулевого управления;

– вентилятор отопительной системы;

– 2 предохранителя генераторов;

– предохранитель ближнего света.

Категорически запрещается эксплуатация предохранителей, значения номиналов которых отличаются от заводских. Установка таких предохранителей приведет к короткому замыканию электроцепи, как уже говорилось раньше, и возникновению пожара.

Не спешите заменять предохранитель, в случае обнаружения его неисправности. Вначале убедитесь в правильности работы приборов, которые они предохраняют, и только после этого делайте выводы.

В случае повторного выхода из строя предохранителя рекомендуется обратиться к автоэлектрику. Запрещается монтировать предохранитель с большим номиналом тока в электрическую цепь, если перед этим было повторное его сгорание. Это приводит к выгоранию проводки, и опять-таки пожару.

Также стоит отметить, что у каждой комплектации этой серии автомобилей имеется свой набор предохранителей. Так, например, у Гранта Люкс монтажный блок предохранителей будет отличаться от монтажного блок лада гранта норма или стандарт.

Замена реле и предохранителей

Первое что следует сделать перед заменой, это отсоединить клемму провода от отрицательного вывода аккумуляторной батареи. Сначала рассмотрим замену предохранителей лада гранта, монтажный блок который находится в моторном отделении автомобиля. Выполняем все в такой последовательности:

1) Поддевая крышку самого отсека, снимаем ее с монтажного блока;

2) Рассмотрев внутреннюю сторону крышки можно заметить схему расположения предохранителей. Исходя из этой схемы, крайние предохранители можно достать вручную.

3) Заменяем на новый.Многие задаются вопросом, как снять монтажный блок на гранте, если он расположен в салоне автомобиля.

Предлагаем следующую инструкцию:

1) Потянув, снимаем крышку монтажного блока, попутно преодолевая сопротивление фиксаторов. Их тут целых пять;

2) Отсоединяем проводную колодку от выключателя привода багажника (его замка);

3) Как и в моторном отсеке на внутренней стороне крышки нанесена схема с назначением предохранителей и их расположением;

4) Используя малый пинцет, извлекаем предохранитель;

5) Вынимаем сгоревший предохранитель, ему на замену вставляем новый.

У модельного ряда гранта монтажный блок предусматривает только стандартные предохранители, которые рассчитаны на соответствующую величину тока, другие использовать категорически запрещается!

Автор всех статей на сайте!Собственный сервис “Нью-Лайн Авто”Все виды работ.

Специализация: Lada

Замена реле поворотов на Гранте

Первым делом находим и снимаем защитную крышку блока предохранителей (монтажного блока). Чтобы это сделать необходимо, отщелкнуть специальные фиксаторы. Процесс снятия лучше всего начинать с левого верхнего угла. Подцепите угол крышки, приложите усилие и выведите фиксатор крепления из паза. Потяните декоративный элемент на себя.
После того, когда все фиксаторы вышли из пазов, не предпринимайте резких движений, не дергайте корпус декоративной крышки. Все дело в том, что на корпусе имеется кнопка открытия багажника, к которой присоединена контактная фишка с проводами. Поэтому для того, чтобы не повредить контакты и проведения дальнейших работ, фишку необходимо отсоединить от разъема кнопки.
После демонтажа декоративной крышки мы получаем свободный доступ к монтажному блоку с предохранителями и реле

Обратите внимание, что для снятия предохранителей предусмотрен специальный пластиковый съемник, при помощи которого значительно облегчается весь процесс проведения работ. Для снятия реле в монтажном блоке находится такой же съемник, только наибольшего размера. Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку

За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании.  Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны.  Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

Кроме того, на оборотной (внутренней) стороне декоративной крышки имеется схема с подробными обозначениями принадлежности всех внутренних компонентов, что очень удобно при работе.
Все элементы в монтажном блоке имеют свою маркировку. За работу поворотников и аварийной сигнализации отвечает изделие с наименованием «К5».
Реле в блоке установлены достаточно надежно и для того, чтобы его заменить потребуется применить определенную физическую силу. Лучше всего демонтировать деталь при помощи съемника. Однако достаточно часто, снять реле не получается даже при его использовании.  Идеальное решение для таких случаев — применение плоскогубцев.
Обратная установка крышки немного сложнее процесса снятия. Не забудьте присоединить контактную фишку к разъему кнопки открытия заднего багажника. Монтаж рекомендуем начинать с нижней правой стороны.  Заведите крайний правый фиксатор в отверстие, далее тот же самое проделайте с центральным и крайним левым фиксатором. После чего, переместитесь к верхним крепежным элементам и проведите аналогичные манипуляции. При помощи простого нажатия, защелкните декоративную крышку на панели.
На этом процесс снятия, установки окончен.

«Важно. Если реле в вашем автомобиле постоянно выходят из строя, значит, есть основания для проведения тщательной диагностики соответствующей цепи электропитания»

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранители Лада Гранта

Частенько бывает, что со временем некоторые элементы электропроводки или электрические устройства выходят из строя. Будем откровенны: такие проблемы довольно часто встречаются и в экземплярах отечественного производства. Неисправности могут происходить по разным причинам. Одной из таких причин, вполне возможно, стало обыкновенное перенапряжение, что вызвало обесточивание цепи. В таком случае владельцу автомобиля придется произвести замену предохранителя. А примером станет хорошо знакомая отечественному автомобилисту Лада Гранта.

В Лада Гранта благодаря предохранителям защищается абсолютное большинство электроцепей

Однако важно знать и о том факте, что три узла в системе авто все-таки не защищаются. Сквозь эти соединения проходит довольно большая сила тока, необходимая для их работы. Речь идет о цепи заряда аккумулятора, генератора, а также пусковая цепь агрегата (двигателя), иными словами, стартера

Важно заметить, что такое оборудование, как наружное освещение, аварийная сигнализация, свет фар, включаемый во время срабатывания сигнализации, прикуриватель, радиоприемник и другие, не нуждается во включенном зажигании

Речь идет о цепи заряда аккумулятора, генератора, а также пусковая цепь агрегата (двигателя), иными словами, стартера

Важно заметить, что такое оборудование, как наружное освещение, аварийная сигнализация, свет фар, включаемый во время срабатывания сигнализации, прикуриватель, радиоприемник и другие, не нуждается во включенном зажигании

Когда речь идет о Ладе Гранте, то сразу стоит сказать, что у этого автомобиля есть два блока предохранителей. Первый блок расположен в салоне автомобиля. Данный блок отвечает за большинство соединений и цепей, проходящих по салону. Во втором блоке плавкие предохранители призваны защищать от перегрузок и замыкания силовые цепи. Этот блок располагается под капотом транспортного средства.

Где находится предохранитель прикуривателя

Распространенная причина, по которой устройство перестает работать – перегоревший защитный элемент. Сила тока в самой цепи точно фиксирована, и ее значение не должно превышать показатель 15 ампер. При подключении мощных устройств или коротком замыкании, предохранитель перегорает, из-за чего прикуриватель ВАЗ перестает работать.

На то, что требуется поменять именно этот элемент, будут указывать косвенные причины. Предохранитель отвечает за:

• звуковой сигнал;
• замок багажного отделения;
• иммобилайзер, это значит, что при выходе из строя владелец не заведет машину.

Чтобы сменить нерабочий предохранитель прикуривателя, необходимо добраться до монтажного блока. Он расположен в салоне под декоративной панелью, слева от рулевой колонки. Предохранитель прикуривателя удерживают пять пластиковых фиксаторов.

1. Отсоединяем их и добираемся до тыльного пространства.
2. Вытаскиваем штекер крепления к кнопке открытия багажного отделения. Теперь можно полностью снимать панель.
3. Получаем доступ к монтажному блоку, где также расположен пинцет, позволяющий быстро вытаскивать защитные элементы.

У модели Лада Гранта есть два варианта блока предохранителей – старый и новый. Если авто первых годов выпуска, то потребуется заменить элемент за номером F20. Схема монтажного блока более новых моделей предохранителя прикуривателя отличается от предшественника. Здесь следует поменять элемент F27. Предохранитель обязательно должен быть номиналом 15 ампер. При установке защитного элемента с большим сопротивлением могут возникнуть проблемы. Если сила тока в цепи будет превышать предельно допустимое значение, то оплавятся кабели, что чревато коротким замыканием или возгоранием проводки и сгоревшим предохранителем.

Причины выхода из строя прикуривателя на Лада Гранте

Неисправность может возникать по разным обстоятельствам. Среди самых распространенных причин, по которым прикуриватель на автомобиле Лада Гранта не работает, выделяют.

1. Перегоревший предохранитель. Такое случается из-за подключения большого количества устройств в разъем. Суммарная мощность подключенных приборов не должна превышать 180 Ватт (15*12=180). Иначе перегорит предохранитель прикуривателя. Для моделей АвтоВАЗа предусмотрены разные защитные элементы (Гранта – F20/F27, Калина – F18, Приора – F13). Номинал предохранителя обязан соответствовать значению, указанному производителем.
2. Плохой контакт. Со временем на усиках металлического патрона появляются окислы или ржавчина, что приводит к плохому соединению. Для исправления ситуации достаточно вынуть прикуриватель, проинспектировать состояние его контактов, обработать их надфилем от ржавчины или окислов.
3. Обрыв проводки. К устройству приходят три провода, пайка которых со временем отпадает. Для выявления неисправности потребуется мультитестер.

В последнем случае необходимо прозвонить три контакта.

1. Красный кабель. Плюс, отвечающий за нагрев элемента. Приходит к аккумуляторной батарее через 15 амперный предохранитель.
2. Желтый. Плюс, отвечает за лампочку подсветки прикуривателя.
3. Черный. Минус, приходящий к корпусу автомобиля.

Другие причины поломки прикуривателя.

1. Перегоревшая металлическая спираль. Внутри прикуривателя находится нихромовая спираль, которая может перегореть, срабатывает предохранитель. Если напряжение в разъеме есть и на контакты приходит ток, но нагрев не происходит, то причина кроется здесь. Лечится заменой прикуривателя новой деталью.
2. Вышедшая из строя лампа подсветки. Вокруг посадочного места находится светофильтр. Со временем лампочка может перегореть. Неисправность устраняется установкой исправного элемента.

Какой ПП отвечает за прикуриватель

Это первый вопрос, на который нужно найти ответ. Довольно распространенной является проблема на автомобилях типа ВАЗ 2114, Рено Логан, Лада Приора, Гранта или Калина, к примеру, когда предохранитель прикуривателя ломается.

Но не стоит думать, что все остальные машины с такими ситуациями не сталкиваются. Это может произойти на Пежо Боксер 2013 года, на Ниссан Теана 2010 года выпуска, либо же на Фольксваген Поло Седан. Никто от подобной поломки не застрахован. И Тойота Камри нового поколения, и Форд Фокус 2 поколения, как и Опель Астра Н потенциально могут выдать автовладельцу сюрприз в выходе из строя ПП.

И тут важно понимать, что вина в случившемся лежит зачастую на самом автовладельце. Причиной тому желание подключить через прикуриватель всевозможное оборудование и гаджеты. Зачастую это касается видеорегистраторов и специальных отдельных навигаторов, если они не предусмотрены в комплектации автомобиля

Я не имею ничего против подключения компрессора к прикуривателю, а вот ставить себе в машине мини-кондиционер или тот же FM-трансмиттер — удовольствие сомнительное

Зачастую это касается видеорегистраторов и специальных отдельных навигаторов, если они не предусмотрены в комплектации автомобиля. Я не имею ничего против подключения компрессора к прикуривателю, а вот ставить себе в машине мини-кондиционер или тот же FM-трансмиттер — удовольствие сомнительное.

Перегрузка гнезда или банальное подключение низкокачественных гаджетов довольно часто приводит к срабатыванию предохранителя. Причем автомобилист может сломать не просто предохранитель, но и вывести из строя сам прикуриватель своими действиями.

Чтобы провести ремонтно-восстановительные работы, нужно определить, какой предохранитель отвечает за прикуриватель. Бывает и так, что отдельный ПП для этого элемента автомобиля отсутствует. Водители уверяют, что их прикуриватель вовсе не защищен, а потому и менять там ничего не нужно. Это не так. Даже если отдельный ПП отсутствует, всегда есть другой компонент. Просто на некоторых машинах один ПП используется для защиты сразу двух устройств.

Потому порой можно заметить, как после выхода из строя прикурки параллельно не работает иной девайс. Иногда им оказывается аудиосистема или другое электрооборудование.

В поисках предохранителя

Вы не узнаете, есть ли у вас отдельный ПП для прикуривателя, либо же он работает одновременно на два устройства, пока его не найдете.

Сделать это зачастую не сложно, поскольку на большинстве транспортных средств искомый элемент располагается в специальном блоке предохранителей. Это своего рода бокс, где производитель разместил буквально все плавкие элементы для защиты установленного на авто электрооборудования.

Если вы точно не знаете, где именно искать этот элемент, воспользуйтесь несколькими простыми советами.

• Руководство по эксплуатации. К инструкции к каждому авто обязательно указывается зона, где располагается предохранительный блок. На современных авто их монтируется сразу несколько. Один блок служит для размещения ПП, а в остальных установлены реле. Это уже напрямую зависит от автопроизводителей. Если блоков несколько, тогда один точно вы найдете в салоне, а остальные в подкапотном пространстве;
• Салонные блоки обычно встречаются по левую сторону относительно торпедо, то есть недалеко от руля;
• Также салонные блоки с ПП часто ставят внутри бардачка;
• Блок с плавкими элементами в подкапотном пространстве зачастую находится возле аккумулятора;
• Элемент, который отвечает за сохранность прикуривателя, автопроизводители могут вставить в блок с реле. То есть он не обязательно находится среди ПП, когда реле применяется для защиты одновременно нескольких электроцепей;
• Когда найдете блок, откройте его. На крышке обязательно наносится схема, согласно которой отображается точное расположение всех элементов. Каждый ПП отвечает за определенный объект;
• Обратитесь за помощью ко всемирной паутине. Иногда руководства по эксплуатации нет, а поиски в блоках предохранителей вызывают у новичка сомнения. Для этого можно посетить тематические форумы и задать вопросы.

На практике разобраться, где находится ПП у Чери Индис или Мерседеса Е-класса не сложно. Нужно лишь выполнить несколько последовательных действий. И все получится.

Схема и расположение блока предохранителей Лада Гранта фото и видео

Большинство электрических цепей в современных автомобилях защищаются предохранителями. В-первую очередь это защищает от поломки само электрическое устройство, во-вторую предотвращает угрозу пожара из-за перегрева или короткого замыкания.

Получаем доступ к блоку предохранителей в салоне

В Лада Гранта блок предохранителей, или как его ещё называют «в народе» монтажный блок, находится слева от водителя. Чтобы получить к нему доступ, необходимо опустить вниз защитную декоративную заглушку.

Снятие декоративной заглушки

Месторасположение фиксаторов декоративной заглушки монтажного блока

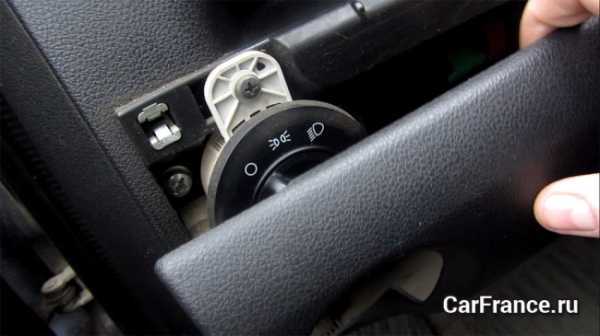

Сняли с одного крепления

Для удобства работы, я рекомендую полностью снять декоративную заглушку и убрать её в сторону. Для этого Вам необходимо извлечь фишку с кнопки открытия багажника. Фишка снимается просто, фиксаторов, которые удерживают фишку не предусмотрено.

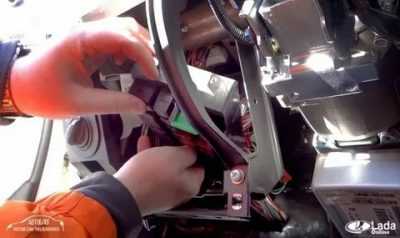

Снимаем фишку с кнопки багажника

Также фишка сделана «на дурака», одеть не верно её не получится, поэтому не надо запоминать её посадочное положение.

Извлечение предохранителей и контактного реле

Для замены (извлечения) предохранителей и контактного реле монтажный блок оснащён специальными пинцетами. Для предохранителей — пинцет маленького размера, для контактных реле — пинцет большой.

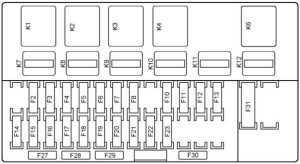

Схема расположения предохранителей в монтажном блоке

Схема монтажного блока

Блок предохранителей (наносил цифры весь день)

Подсказка. На обратной стороне декоративной заглушки, есть схема расположения предохранителей и контактного реле в монтажном блоке!

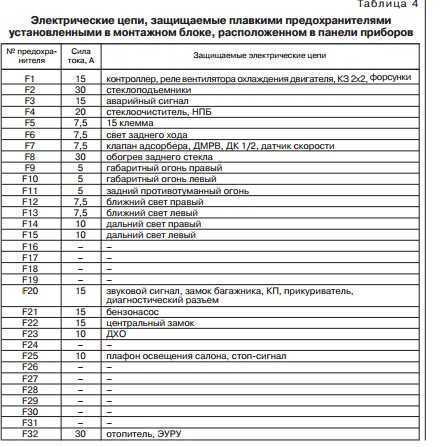

F1	15	Контроллер, реле вентилятора охлаждения двигателя, КЗ 2х2, форсунки
F2	30	Стеклоподъемники
F3	15	Аварийный сигнал
F4	20	Стеклоочиститель, НПБ
F5	7.5	15 клемма
F6	7.5	Свет заднего хода
F7	7.5	Клапан адсорбера, ДМРВ, ДК1/2, датчик скорости
F8	30	Обогрев заднего стекла
F9	5	Габаритный огонь правый
F10	5	Габаритный огонь левый
F11	5	Задний противотуманный огонь
F12	7.5	Ближний свет правый
F13	7.5	Ближний свет левый
F14	10	Дальний свет правый
F15	10	Дальний свет левый
F16	—	—
F17	—	—
F18	—	—
F19	—	—
F20	15	Звуковой сигнал, замок багажника, КП, прикуриватель, диагностический разъем
F21	15	Бензонасос
F22	15	Центральный замок
F23	10	ДХО
F24	—	—
F25	10	Плафон освещения салона, стоп-сигнал
F26	—	—
F27	—	—
F28	—	—
F29	—	—
F30	—	—
F31	—	—
F32	30	Отопитель, ЭУР

Схема контактных реле

K1	Реле вентилятора отопителя.
K2	Реле электростеклоподъемников
K3	Реле стартера
K4	Реле клеммы 15 замка зажигания
K5	Реле указателей поворотов и аварийной сигнализации
K6	Реле стеклоочистителя
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

Разница в комплектациях: стандарт, норма, люкс

Монтажный блок одинаков для всех комплектаций автомобиля: стандарт, норма, люкс. В зависимости от комплектации и оснащённости автомобиля в блоке предохранителя могут отсутствовать некоторые реле.

Блок предохранителей нового образца

Схема блока предохранителей нового образца

Блок предохранителей под капотом автомобиля

В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок называют силовым.

Блок предохранителей обозначен стрелочкой

Для доступа к предохранителям необходимо потянуть защитную крышку наверх. Она легко снимается. При выборе виртуального казино, любители азартного отдыха сравнивают многие факторы. Для большинства фанатов важным является, какие игровые автоматы на деньги на www.hcsarov.ru/slotsmoney/ предлагает использовать клуб. Только лицензионный софт может гарантировать честную игру, и позволит рассчитывать на выигрыш реальных денег в особо крупных размерах. После окончания работ не забудьте вернуть крышку на место.

Схема блока в комплектациях: Стандарт, Норма

F1	30	Ближний свет фар или главное реле, цепи защищаемые предохранителями F1 и F21 монтажного блока в салоне
F2	60	Генератор
F3	60	Генератор
F4	30	Вентилятор отопителя (предохранитель печки гранты)
F5	50	Электроусилитель рулевого управления

Схема блока в комплектации Люкс

F1	50A	Обогреватель ветрового стекла
F2	60A	Генератор
F3	60A	Генератор
F4	40A (в комплектации без климатической установки — 30А)	Электровентиляторы охлаждения радиатора
F5	50A	Электромеханический усилитель рулевого управления
F6	40A	Блок управления антиблокировочной системой тормозов (ABS)

Если предохранитель постоянно перегорает, то это повод задуматься о правильной работе этой цепи. Также мы не рекомендуем вносить изменения в конструкцию без особой надобности.

Особенности первого монтажного блока

Когда вы знаете, где находятся блоки, можно поговорить об их особенностях. Еще одним существенным отличием Лада Гранта от представителей предыдущих генераций является численный состав. Теперь он равен 32 единицам. Для детального понимания потребуется тщательно ознакомиться с блочной схемой. Например, у предохранителя F1 имеется функция по защите цепей таких токоприемников:

• катушки зажигания;
• форсунок;
• блока управления мотором и вентилятором.

Элемент F2 отвечает за сохранность цепей электрических механизмов стеклоподъемников.

F3 и F4 соответственно «следят» за сохранностью цепей, принадлежащих:

• аварийной сигнализации и стеклоочистителям;
• подушке безопасности.

Элементам F9 и F10 «доверен» контроль проводки к габаритным огням.

Важно запомнить, что для каждого предохранительного элемента установлен лимит по силе тока, который он имеет возможность выдержать. Например:

Например:

Например:

• F8, «стоящий на страже» цепи обогревающего заднее стекло контура, рассчитан на максимум в 30 Ампер;
• F6, осуществляющий контроль функционирования фары заднего хода, способен выдержать только 7,5 А.

Несложно догадаться, что данные значения этого параметра имеют прямую зависимость от требуемого электрического потребления конкретного токоприемника.

Для детального ознакомления с цепями и защищающими их предохранителями рекомендуется прибегнуть к схеме (рис. 3).

Если переместиться к рассмотрению реле, то в Лада Гранта они присутствуют в количестве 12 единиц. Эти элементы призваны поддерживать работоспособность многих токоприемников (вентилятора отопительной системы, стартера, электрического топливного насоса и пр.).

Этот блок, расположившийся под капотом LADA Granta, имеет в своем арсенале пять элементов.

В их числе:

1. F1 (ток 50A) — защита цепи электроусилителя руля;
2. F2 (ток 30A) — мотор вентилятора отопителя;
3. F3 (ток 60A) — генератор;
4. F4 (ток 60A) — генератор;
5. F5 (ток 30A) – оптические приборы ближнего света.

Назначение реле Lada Granta

Номер реле	Назначение реле
K1	Реле электрического вентилятора отопителя салона
K2	Реле электрических стеклоподъёмников
K3	Реле стартера
K4	Реле зажигания (Клемма “15” замка зажигания)
K5	Реле указателей поворотов и аварийной сигнализации

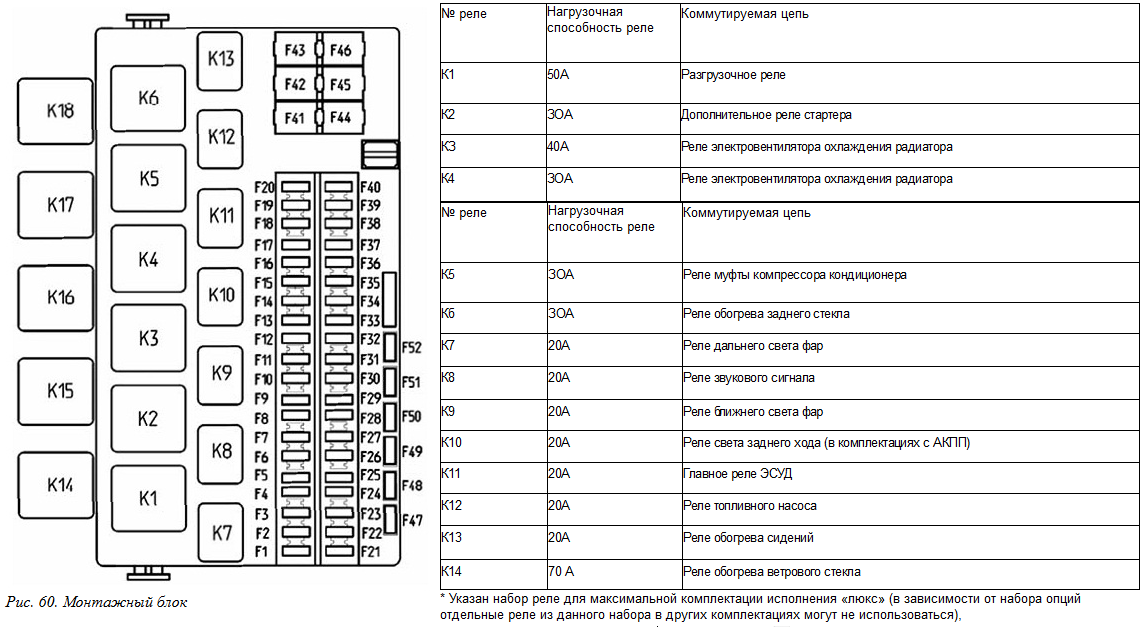

K6	Реле стеклоочистителя и омывателя лобового стекла
K7	Реле дальнего света фар
K8	Реле звукового сигнала
K9	Реле ближнего света фар
K10	Реле обогрева заднего стекла
K11	Реле контроллера(блока управления двигателем)
K12	Реле электробензонасоса

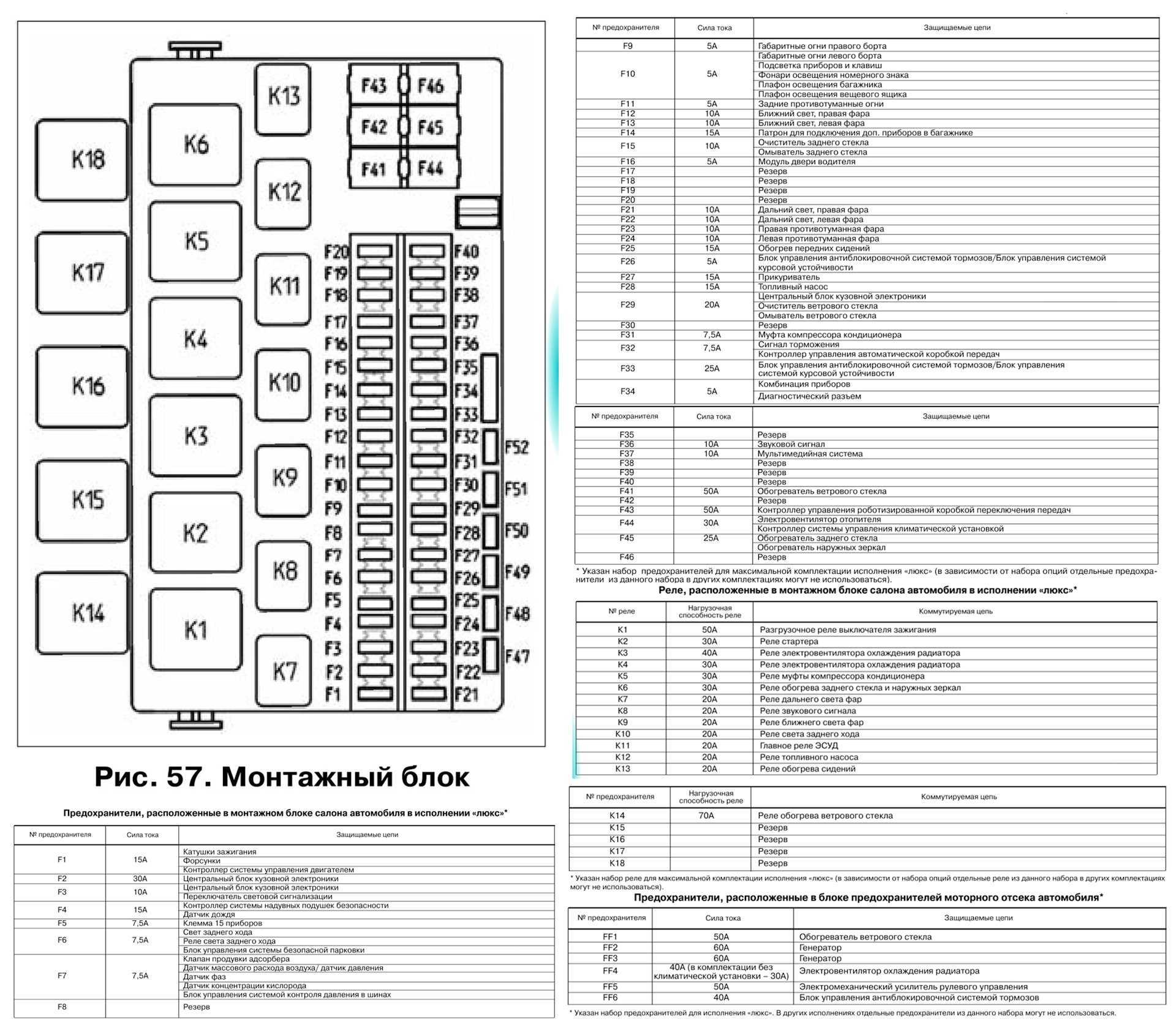

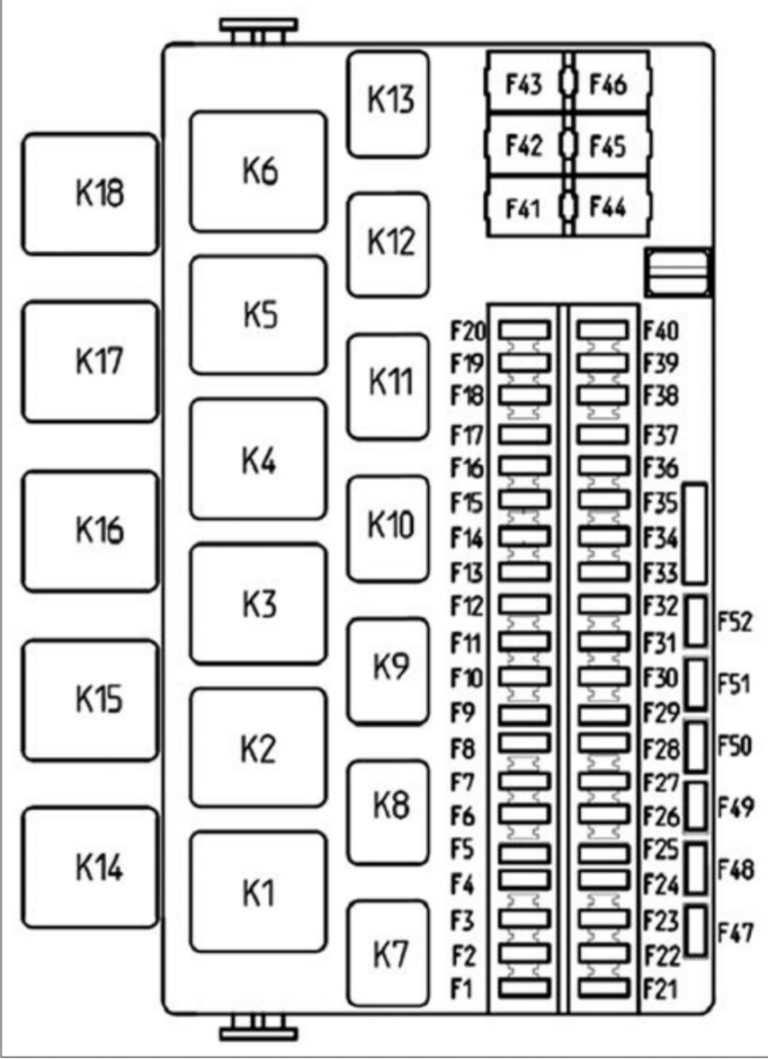

Второй варианта блока предохранителей и реле. Авто, выпускающееся в 2018, 2019, 2020, 2021 годах

Номер пр-ля	Номинал А	Назначение
F1	15	На автомобилях с кондиционером или климат контролем: минимальная скорость электровентилятора системы охлаждения двигателем (К18) Реле электрического вентилятора – максимальная скорость (К4) Реле муфты кондиционера (К10) Блок управления двигателем Топливные форсунки Катушки зажигания
F2	7.5	Клапан продувки адсорбера Датчик фаз (датчик распредвала) – для 16-клапанного двигателя ДМРВ (Датчик Массового Расхода Воздуха) Селектор автоматического трансмиссии (Для версий с АМТ) Блок управления системой контроля давления в шинах (кл. “30”)
F3	5	ЭБУ Антиблокировочной системы и системы курсовой устойчивости
F4	15	AirBag (Подушки безопасности)
F5	7.5	Реле стартера K2 / ЭБУ автоматической коробки передач Разгрузочное реле выключателя зажигания K2 Реле обогрева заднего стекла K6 Реле подогрева передних сидений K13 Реле обогрева лобового стекла K14 Реле топливного насоса K12 Блок управления электрическом обогревом лобового стекла ЭБУ электрического усилителя руля Переключатель стеклоочистителя Аудиосистема Центральный блок кузовной электроники Комбинация приборов Блок “Эра-Глонасс”Выключатели педали тормоза и сцепления Выключатель блокировки двери водителя В зависимости от комплектации: Блок управления системой блокировки дверей Выключатель кондиционера Датчик скорости в АМТ Блок управления системы контроля давления в шинах ЭБУ АМТ Переключатель режимов в автоматической КПП
F6	7.5	Выключатель фонарей заднего хода Указатели поворотов Блок управления системой парковки (в завимисти от комплектации)
F7	10	Дальний свет в правой фаре
F8	10	Дальний свет в левой фаре
F9	5	Лампы габаритных огней по правой стороне
F10	5	Лампы габаритных огней по левой стороне Подсветка приборов и кнопок Подсветка номера Лампы освещения в багажнике
F11	5	Задние противотуманные лампы
F12	10	Ближний свет в правой фаре Электрический корректор фар (в зависимости от комплектации)
F13	10	Ближний свет в левой фаре Электрический корректор фар (в зависимости от комплектации)
F14	20	Центральный блок куховной электроники: Электроочиститетель и омыватель лобового стекла Подрулевой переключатель стеклоочистителей
F15	10	Электроочиститель и омыватель заднего стекла
F16	5	Аудиосистема (в зависимости от комплектации) Разгрузочное реле выключателя зажигания (в зависимости от комплектации)
F17	5	Блок управления системой блокировки дверей
F18	5	Обогрев зеркал
F19		Резерв
F20		Резерв
F21	7.5	Выключатель стоп-сигналов
F22	7.5	Лампы сигналов торможения Контроллер ABS (АнтиБлокировочной системы) Контроллер АМТ (В зависимости от комплектации)
F23	5	Комбинация приборов Диагностический разъём
F24	10	Звуковой сигнал
F25	15	Прикуриватель и патрон для подключения дополнительных потребителей в салоне
F26	5	Блок “ЭРА-ГЛОНАСС”
F27	10	Лампа противотуманной фары с правой стороны
F28	10	Лампы противотуманной фары с левой стороны
F29	15	Обогрев передних сидений
F30	10	Аудиосистема
F31	10	Центральный блок кузовной электронники: дневные ходовые огни, указатель поворотов
F32	30	Электрические стеклоподъёмники, датчик дождя, блок освещения салона, замки дверей и багажника, плафон освещения вещевого ящика и багажника.
F33	5	Модуль двери водителя
F34	7.5	Муфта компрессора кондиционера Система управления автоматической системы климат-контроля
F35	15	Контроллер автоматической КПП Привод управления АКПП
F36	15	Аварийная сигнализация
F37	15	Кнопка открытия багажника Освещение багажника Блок управления системой блокировки дверей
5	Кнопка открытия багажника Освещение багажника
F38	10	Дневные ходовые огни
F39	15	Патрон для подключения дополнительных потребителей в багажнике
F40	10	Питание разъёма прицепа
F41	50	Обогрев ветрового стекла
F42	30	Обогрев наружных зеркал Обогрев заднего стекла
F43	50	Контроллер АМТ (В зависимости от комплектации)
F44	30	Электровентилятор отопителя Контроллер системы автоматического управления климат-контролем
F45	30	Электрические стеклоподьёмники передних дверей Управление наружными зеркалами
F46		Резерв

За что отвечает каждый предохранитель

Контроллеры ответственны за определенные функции в управлении транспортным средством.

Схема предохранителей Гранты Лифтбек выглядит следующим образом:

Нумерация	Максимальное значение I на участке цепи, в Амперах	Функционал
F1	15	-электроблок, управляющий ДВС; -датчик температуры; -корректная работа инжектора; -блок воспламенения искры;
F2	30	Электропривод стеклопдъемников;
F3	15	Работа аварийного оповещения;
F4	20	-airbag; -подача стеклоочищающей жидкости;
F5	7,5	Работа узла зажигания;
F6	7,5	Включение сигналов заднего хода;
F7	7,5	Контроллер скорости, электродвигатель печки и клапан адсорбирующего элемента;
F8	30	Обогревание стекла, расположенного сзади;
F9	5	Сигнальные фонари R
F10	5	Сигнальные фонари L
F11	5	Включение ПТФ (задние);
F12	7,5	Работа лампы БС R
F13	7,5	Работа лампы БС L
F14	10	Работа лампы ДС R
F15	10	Работа лампы ДС L
F16	10	Включение ПТФ R
F17	10	Включение ПТФ L
F18	15	Система подогрева водительского и пассажирского кресел;
F19	10	Антиблокиратор колес;
F20	15	-розетка для прикуривателя; -КП; -звуковой сигнал; -электрозамок в багажнике;
F21	15	Система подачи топлива;
F22	15	ЦЗ;
F23	10	включение дневных фонарей;
F24	7,5	Кондиционирование воздуха;
F25	10	Внутренний свет, торможение (свет);
F26	25	Антиблокиратор колес;
F27	—	Вспомогательный;
F28	—	Вспомогательный;
F29	—	Вспомогательный;
F30	—	Вспомогательный;
F31	50	Подогрев смотрового стекла;
F32	30	Усилитель руля на электроприводе и печка.
