Блок предохранителей на автомобилях «Октавия-ТУР» 2001 года и А5
Автомобиль первого поколения «Шкода Октавия» изготавливался в Чешской Республике в период с 1996 по 2010 год. Изначально для нее использовали платформу А4. Позиционируясь, как компактный семейный автомобиль, модель достаточно быстро завоевала популярность и стала пользоваться повышенным спросом не только у себя на родине, но и в других странах. Идя навстречу пожеланиям потенциальных потребителей, разработчики завода Skoda Auto в 2000 году осуществили рестайлинг модели, после чего она получила приставку Tour к названию. В 2004 году автомобиль стали собирать на платформе А5. В таком виде он выпускался еще несколько лет, после чего был снят с производства.
Схема электрооборудования
Бортовая электрическая сеть у «Шкоды Октавия» выполнена по однопроводной схеме — отрицательные клеммы аккумуляторной батареи и выводы энергопотребителей соединены с кузовом автомобиля («масса»). При этом все электрические цепи системы управления силовым агрегатом используют многопроводную схему и соединяются с «массой» (кузовом) только через электронный блок управления (ЭБУ). Электропитание потребителей осуществляется от:
- аккумуляторной батареи — когда двигатель не работает;
- генератора — при работающем моторе.
Все цепи электропитания надежно защищены плавкими вставками, которые функционально размещены:
- В салоне автомобиля — внутри приборной панели.
В подкапотном пространстве — у правого крыла (со стороны бампера).
Мощные потребители электроэнергии (фары, электродвигатели, топливный насос и пр.) подключены к бортовой сети через индивидуальные реле.
Блок предохранителей моторного отсека

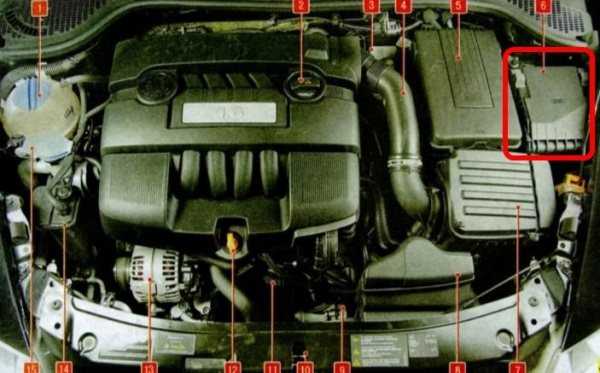

В автомобиле «Шкода Октавия» блок предохранителей, установленный в подкапотном пространстве у правого крыла, закрыт защитной крышкой. Для того чтобы ее разблокировать, необходимо сдвинуть фиксаторы.
Сняв крышку, можно получить доступ к плавким вставкам и реле, которые защищают узлы, находящиеся под капотом.
Расшифровка защищенных электрических цепей бортовой сети Шкода Октавия ТУР/А5 приведена в таблице:
Блок предохранителей в салоне автомобиля
Доступ к плавким вставкам, которые расположены в салоне авто «Шкода Октавия» ТУР/А5 открывается, если откинуть защитную крышку, установленную с левой стороны приборной панели.
Для того чтобы открыть крышку, ее необходимо подцепить плоским предметом, например, отверткой, как показано на фото:

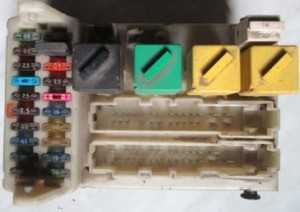

Открыв защитную крышку, получаем доступ к блоку предохранителей «Шкода Октавия» 2001—2010 годов выпуска.

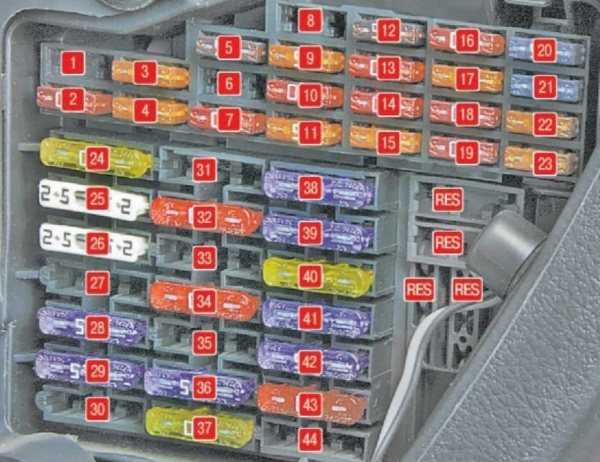

Расположение и нумерация плавких вставок приведена на фото:

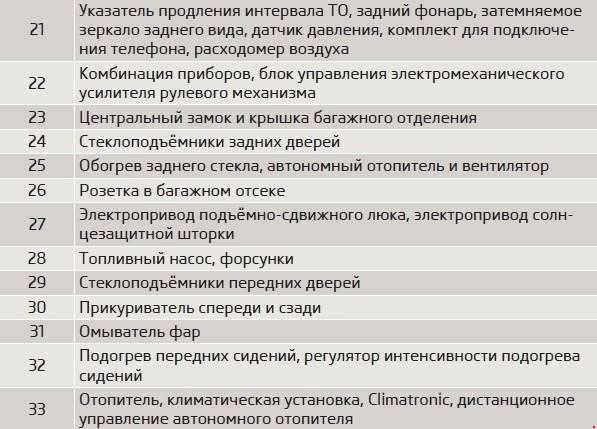

Перечень электрических цепей, которые защищаются блоком предохранителей «Шкоды Октавии» ТУР/А5 приведены на рисунке:
Заменам плавких вставок
Замену перегоревших предохранителей осуществляют в следующем порядке:
- Выключают зажигание и отключают все энергопотребляющие приборы.
- Открывают крышку блока предохранителей «Шкода Октавия» ТУР/А5, которые установлены в моторном отсеке или внутри приборной панели.
- Определяют, какая из плавких вставок вышла из строя. Это видно по расплавленной металлической вставке в прорези ее корпуса.
- Проверяют соответствующую электрическую цепь на предмет наличия короткого замыкания или перегрузки.
Замена
Если открыть монтажные модули с предохранителями, то в них можно найти специальный пластиковый пинцет, которым выполняют снятие и установку плавких вставок. Не рекомендуется выполнять замену предохранителей металлическим инструментом во избежание появления короткого замыкания.
Совет. Перед тем, как вставлять в гнездо новый элемент вместо перегоревшего, следует обязательно выяснить причину такой поломки. Если этого не сделать, то вполне вероятно, что исправное устройство снова перегорит.
Если простой осмотр не дал никаких результатов, то можно использовать лампу с двумя контактными проводами. С ее помощью можно проверить электрическую цепь на предмет обрыва.
Опытные автовладельцы всегда имеют под рукой запасные элементы, чтобы при возникших трудностях в дороге, находясь далеко от дома и ближайшей станции техобслуживания, быстро поменять сгоревшую деталь и продолжить свой путь.
Если после замены новое устройство перегорит, значит, проблема заключается в самом электрическом оборудовании. Своевременная диагностика и замена предохранителей обеспечит правильную работу отдельных электрических цепей машины. Воспользовавшись вышеперечисленной информацией можно самостоятельно устранить поломку лампочки салона, прикуривателя, ближнего света, кондиционера и другого электрического оборудования.
В целом процесс замены вставок предохранительного блока Шкода Октавия А7 несложен и выполнить его может любой водитель самостоятельно. Главное, все делать вовремя и не откладывать на потом. Если определить и устранить неисправность не удалось, то прямая дорога в автосервис к опытным автоэлектрикам для проверки электроники автомобиля.
Предохранители и реле всех марок и моделей автомобилей
Плавкие защитные элементы Audi 80 B3 позволяют не переживать о коротком замыкании или перегорании элементов электроцепи авто. Но для успешной работы с ними, владелец машины должен знать, за что отвечает тот или
Поиск нужного предохранители сократится, прочитав эту статью. Максимально доступное объяснение.
Никакой современный автомобиль не может работать без электроники, а значит и без реле с предохранителями. Mondeo 3 не исключение
Поэтому его владельцу так важно знать все особенности плавких элементов этой модели
Как заменить предохранители и реле Астра H, расположение и назначение.
Как и его предшественников, четвертое поколение Форд Мондео отличает большой набор предохранителей и реле, ответственных за бесперебойную работу многочисленных электроприборов авто.
Расположение и распиновка предохранителей и реле Мегана и Сценика.
Место установки и назначение. Как поменять предохранитель.
Замена предохранителей и реле Фольксваген Пассат Б3, расположение, способы диагностики.
Распиновка предохранителей Фольксваген Пассат Б6, как заменить элемент.
Распиновка предохранителей Астра G, расположение элементов, какие за что отвечают.
Расположение предохранителя Поло. Методы диагностики и распространенные проблемы.
Расшифровка всех элементов монтажных блоков. Расположение и назначение.
Распиновка предохранителей, расположение, за что отвечают.
Распиновка предохранителей, монтажный блок в салоне и под капотом.
Где находятся элементы, распиновка блоков, цены, как заменить реле и предохранители.
Расположение и схемы предохранителей. Описание реле и схем блоков.
Монтажный блок под капотом, в салоне, способы замены предохранителей на автомобиле.
Расположение предохранителей и реле Мегана 2 поколения. Инструкция по снятию монтажного блока.
Где находится блок предохранителей и реле УАЗ Буханка, расположение элементов, конструкция, салонный блок, реле АБС.
Блок предохранителей Гранд Витары и реле, расшифровка, расположение панелей.
У Газели можно найти целый ряд плавких защитных элементов, обеспечивающих безопасную бесперебойную работу электроники авто.
Блок реле и предохранители, за что отвечают, где находятся, расшифровка.
Lada Vesta оснащена рядом защитных плавких элементов, благодаря которым работа электроники является стабильной и безопасной
Важно, чтобы автовладедец хорошо их знал
Как и положено современной модели, оснащена передовой электроникой, о безопасной работе которой призваны позаботиться предохранители и реле
Поэтому так важно знать их назначение
Распиновка блока предохранителей ВАЗ 2109, схема реле, место установки.
Расположение и расшифровка предохранителей и реле Лада 2107, замена монтажного блока.
Схема блоков предохранителей, где находятся, распиновка, схема, как заменить монтажник.
Блок предохранителей и реле, схема, распиновка, где находятся, как снять, предохранитель прикуривателя, магнитолы.
Оснащен набором элементов, без которых невозможна стабильная и безопасная работа этой классической модели. Владелец должен знать их расположение для своевременного ремонта.
ВАЗ 2112 оснащен целым рядом электроприборов, цепи которых защищены предохранителями и чью стабильную работу обеспечивают реле
Автовладельцу крайне важно знать их назначение и расположение
В своих последних модификациях ВАЗ 2115 оснащен целым рядом электроприборов, цепи которых защищены предохранителями
Автовладельцу крайне важно знать их расположение
Местонахождение блока предохранителей и реле Фьюжн, распиновка модулей, схема и их назначение, инструкция по замене поврежденный элементов.
Монтажный блок под капотом, панель в салоне, вспомогательный модуль, распиновка схемы предохранителей.
Предохранители и реле Патриота. Назначение, распиновка, панель в салоне и под капотом, область прикуривателя.
Киа Сид — современная модель авто, напичканная электроникой. Это значит, что она не может стабильно работать без набора реле и предохранителей
Автовладельцу важно знать их правильное расположение
Блок предохранителей Транзита и реле, где находятся, распиновка, схемы подключения и расположение.
Где расположены монтажные блоки реле и предохранителей Ниссан Кашкай 2 (J11), описание и расшифровка.
Обзор плавких вставок Соляриса с описанием и расположением.
Где находятся предохранители и реле Тойота Королла 120 Филдер, описание элементов и место установки устройств.
где находятся монтажные блоки предохранителей Фольксваген Гольф 5, расположение элементов, за что отвечают.
Где находятся предохранители и реле Тойота Камри в 30 кузове, за что отвечают, как расшифровываются.
Предохранители и реле в салоне Шкода Суперб 2
Блок предохранителей расположен в торце панели управления со стороны водителя за защитной крышкой. На внутренней стороне крышки есть схема блока.

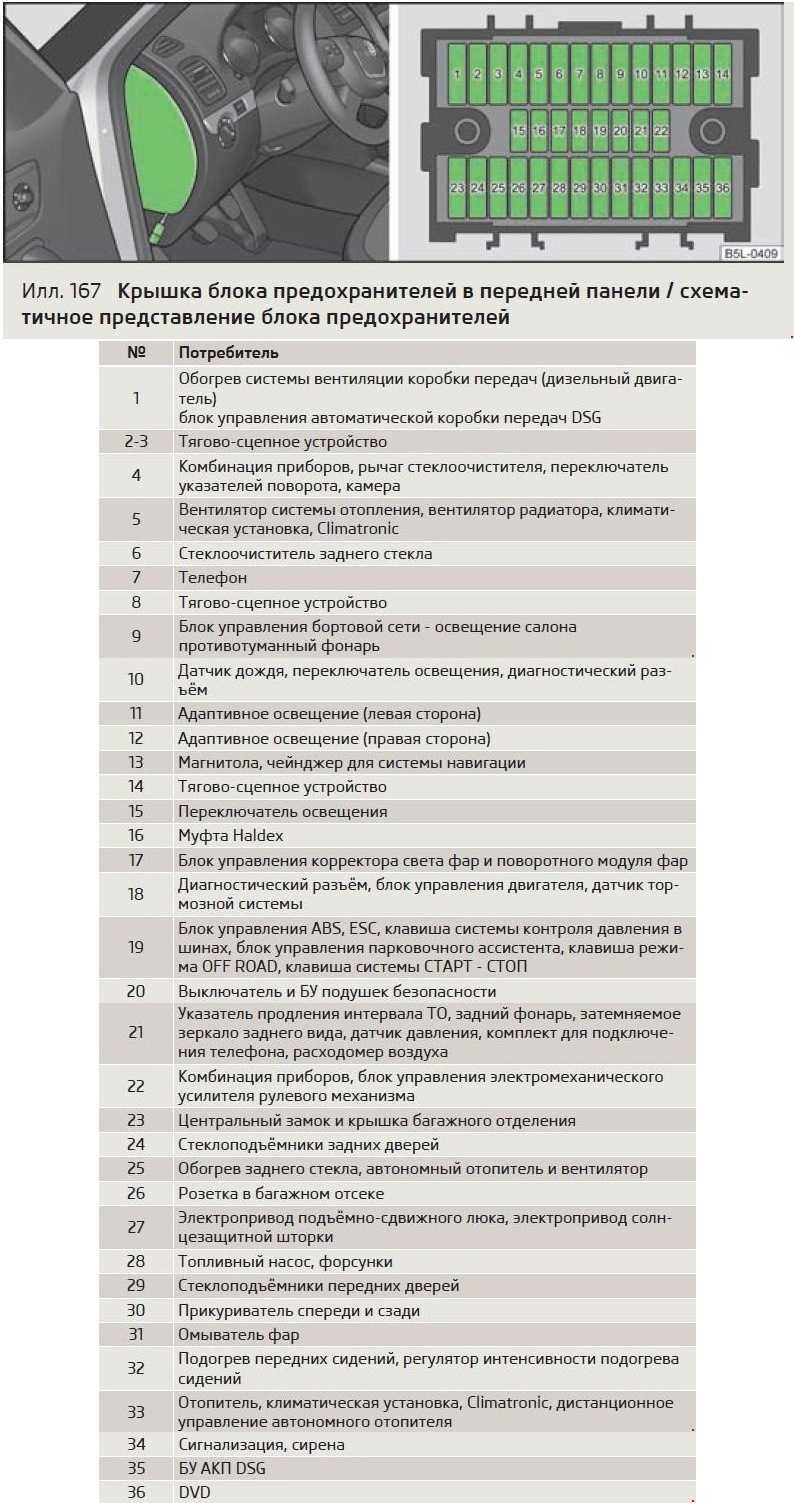

Схема блока предохранителей Шкода Суперб 2
Описание
| F1 | (7,5A) Диагностический разъём, БУ двигателя, реле топливного насоса, БУ топливного насоса |
| F2 | (5A) БУ ABS, ESC, выключатель индикатора контроля давления в шинах, датчик тормозов |
| F3 | (5A) Система SRS, Выключатель и БУ подушек безопасности |
| F4 | (5A) Указатель продления интервала ТО, задний фонарь, затемняемое зеркало, датчик давления, комплект для подключения мобильного телефона |
| F5 | (5A) БУ корректора фар и наклона фар, БУ системы помощи при парковке, БУ парковочного ассистента |
| F6 | (5A) Комбинация приборов, БУ электромеханического усилителя, Haldex, блокировка рычага селектора, электропитания для шины данных, АКП |
| F7 | (10A) Управление двигателем, Обогрев клапанов, расходомер воздуха |
| F8 | Блок управления электрооборудованием прицепа |
| F9 | (5A) Электродвигатель вентилятора отопителя, Реле автономного отопителя и вентиляции |
| F10 | (10A) Фара (левая) |
| F11 | (10A) Фара (правая) |
| F12 | (10A) Резерв |
| F13 | (7,5A) Диагностический разъём, переключатель освещения, датчик дождя, часы |
| F14 | (15A) Центральный замок и крышка багажного отделения |
| F15 | (7,5A) Центральный БУ — внутреннее освещение |
| F16 | (7,5A) Климатическая установка |
| F17 | (10A) Резерв |
| F18 | (5A) Телефон |
| F19 | (5A) Комбинация приборов, рычаг стеклоочистителя и переключатель указателей поворота |
| F20 | (5A) KESSY |
| F21 | (7,5A) Замок рулевой колонки |
| F22 | (40A) Электродвигатель вентилятора отопителя |
| F23 | (30A) Передние стеклоподъёмники, центральный замок передних дверей |
| F24 | (5A) Автоматическая коробка передач (АКПП) |
| F25 | (25A/30A) Обогрев заднего стекла, реле автономного отопителя и вентиляции |
| F26 | (25A) Разъем питания дополнительного оборудования, Розетка в багажном отсеке |
| F28 | (30A) Привод открывания крышки багажника/ задней двери |
| F29 | (5A/10A/20A) АКП, муфта Haldex |
| F30 | (5A) Система вентиляции переднего сиденья |
| F31 | (5A) DVD-проигрыватель |
| F32 | (30A) Задние стеклоподъёмники, центральный замок задних дверей |
| F33 | (25A) Электропривод подъёмно — сдвижного люка |
| F34 | (5A) Противоугонная система, сигналиция, серена |
| F35 | (25A) Разъемы питания дополнительного оборудования, прикуриватель (передний, задний) |
| F36 | (20A) Омыватели фар |
| F37 | (20A) Обогрев передних сидений |
| F38 | (20A) Подогреватель задних сидений |
| F39 | (10A) Очиститель заднего стекла |
| F40 | (40A) Электродвигатель вентилятора отопителя, реле автономного отопителя и вентиляции |
| F41 | (10A) Очиститель заднего стекла |
| F42 | (5A) Выключатель освещения |
| F43 | (15A) Блок управления электрооборудованием прицепа |
| F44 | (20A) Блок управления электрооборудованием прицепа |
| F45 | (15A) Блок управления электрооборудованием прицепа |
| F46 | (5A) Выключатель обогрева сидений |
| F47 | Телефон |
| F48 | (5A) Аудиосистема/ навигационная система |
| F49 | Резерв |
Блок с реле в салоне Шкода Суперб 2
Блок расположен внутри панели управления. Получить доступ к нему можно сняв перчаточный ящик.
Блок состоит из 2-х частей.
Здесь находятся реле: омывателя фар, топливного насоса, звукового сигнала, обогревателя стекла и т.д. Так же возможно расположение отдельных предохранителей, например блока управления памяти положений подушки и спинки сиденья.
-
Форд фокус 1 ошибка р0720
-
Тормозная система опель мокка схема
-
Ошибка р0600 кайрон 2.3 бензин
-
Ошибки пассажиров приводящие к дтп
- Коды ошибок газ 31105 406 двигатель инжектор
Электросхема Шкода Рапид
Не нашли ответ на свой вопрос? Предлагаем ознакомится с электро схемой автомобиля Skoda rapid в формате pdf: «скачать«.
p, blockquote 34,0,0,0,0 —>
p, blockquote 35,0,0,0,0 —> p, blockquote 36,0,0,0,1 —>

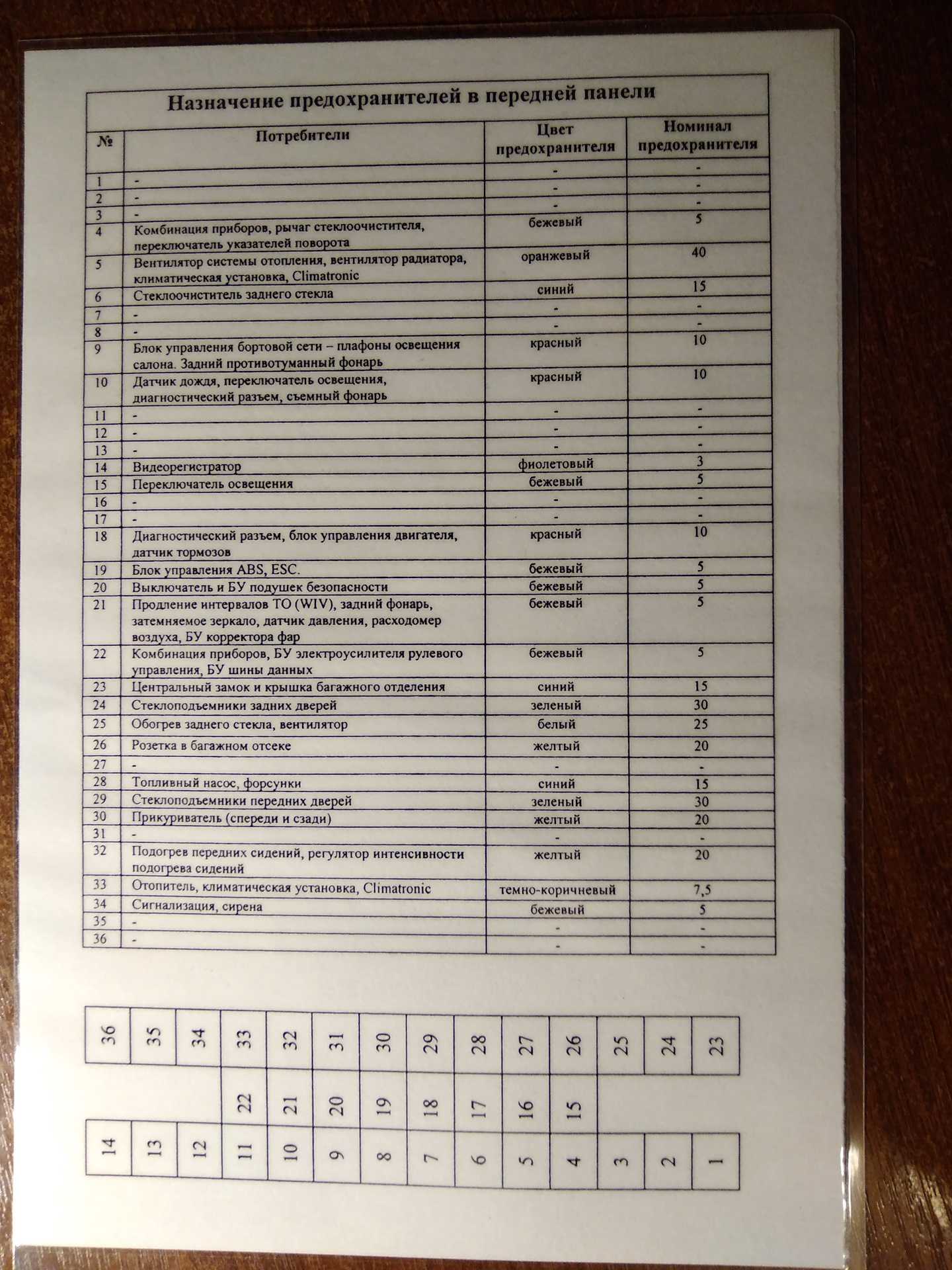

Запись для себя и для тех, кому это интересно и может пригодиться. Сделано так, как удобно себе для визуального восприятия. Если кому то такое отображение не нравится, есть файл Exel оригинал, берите, исправляйте, делайте под себя как хотите. Все данные собраны на просторах Драйва и отобрано только то, что мне на данный момент было нужно для подключения доп источников. Выкладываю полный скрин файла и сам файл. Если есть дополнения, говорите, дополню.
З.Ы. Все данные по комплектации Activ. Другие комплектации могут отличаться (где во втором столбце у меня стоит «нет», у вас он может использоваться). Строки, выделенные красным, скорее всего не задействованы во всех комплектациях (уверен на 90%). Строки, выделенные зелёным, питание появляется после включения зажигания. В более полных комплектациях предохранители №27 и №37 могут быть задействованы. В предохранителях, где питание появляется после зажигания, происходит «провал» напряжения при заводе авто.
Описание предохранителей и реле в Шкода Октавия А7. Полная электросхема бесплатно для скачивания
Третье поколение, Skoda Octavia a7 выпускалось в 2013, 2014, 2015, 2021 и 2021 годах. После этого автомобиль прошел рестайлинг и с обновленным экстерьером производился в 2021, 2019, 2021, 2021 годах и по настоящее время. Как и в предыдущих поколениях модель доступна в двух вариантах кузова: лифтбек и универсал с бензиновыми и дизельными двигателями. В данной публикации мы покажем где находятся блоки с предохранителями и реле в автомобиле шкода октавия а7, их фотографии и схемы с описанием назначения элементов. Отдельно выделим предохранители прикуривателя и омывателя.
Назначение предохранителей и их количество может отличатся от представленного и зависит от комплектации и года выпуска автомобиля.
- 1 Блок в салоне
- 2 Блок под капотом
- 3 Электросхемы октавия а7
Блок в салоне
Он находится под панелью приборов за перчаточным ящиком. Для доступа слегка согните боковые стенки и потяните на себя.
Не получается снять крышку? Ознакомьтесь с видео примером.
Фотография блока в салоне шкоды октавия а7
Схема
Описание. Вариант 1.
| F1 | Не используется |
| F2 | Не используется |
| F3 | Не используется |
| F4 | Не используется |
| F5 | 5А диагностика интерфейса информационной шины |
| F6 | 5А датчик устройства наблюдения за внутренним пространством а/м-, датчик наклона а/м |
| F7 | 10А реле обогрева заднего стекла, блок управления отопителя, блок управления кондиционера-, блок управления системы климат-контроль, блок управления датчиков преселектора, реле обогрева переднего стекла, радиоприемник независимого отопителя |
| F8 | 10А штекерное соединение, 16-контактное на гнезде для диагностической установки, датчик влажности воздуха датчик распознавания влажности воздуха, дождя и света , выключатель света фар |
| F9 | 15А блок управления полного привода |
| F10 | 10А блок управления мультимедийной системы |
| F11 | 25А блок управления обогревом задних сидений |
| F12 | 20А блок управления информационной электроникой |
| F13 | 25А блок управления переключателя переднего левого ремня безопасности |
| F14 | 30А блок управления вентилятором для впуска свежего воздуха |
| F15 | 10А блок управления электронным замком рулевой колонки |
| F16 | 7,5А подготовка для мобильного телефона / 5А двухходовой усилитель сигнала мобильной радиостанции |
| F17 | 5А блок управления в комбинированных приборах |
| F18 | Резерв |
| F19 | 7,5А интерфейс доступа и системы запуска |
| F20 | 5А 7блок управления электроникой рулевой колонки |
| F21 | Резерв |
| F22 | 30А блок управления заднего капот |
| F23 | 40А блок управления электрической бортовой сетью а/м |
| F24 | 30А блок управления откидной крыши, блок управления шторки крыши |
| F25 | 30А блок управления дверью, сторона водителя, мотор электропривода заднего левого стеклоподъемника |
| F26 | 25А блок управления электрической бортовой сетью а/м (у а/м с системой подогрева сидений) |
| F27 | 30А блок управления цифровой аудиосистемой |
| F28 | 20А блок управления распознаванием прицепа |
| F29 | Резерв |
| F30 | Резерв |
| F31 | 40А блок управления электрической бортовой сетью а/м |
| F32 | 7,5А блок управления помощника паркования, блок управления парк-ассистента |
| F33 | 5А сигнализатор отключения системы Airbag на стороне переднего пассажира, блок управления системы Airbag |
| F34 | 7,5А выключатель фар -Е1-, выключатель фонарей заднего хода -F4-, датчик давления в контуре охлаждения, блок управления обогрева задних сидений, внутреннее зеркало заднего вида с автоматическим затемнением -, инвертор с розеткой, 12 В-230 В-, подготовка для установки мобильного телефона, реле нагрузки, блок управления звука в жестком материале |
| F35 | 35А штекерное соединение, 16-контактное, на гнезде диагностики орган управления угла наклона фар, левый сервомотор регулировки угла наклона фар, правый сервомотор регулировки угла наклона фар, блок управления фонаря освещения дороги при повороте и регулировка угла наклона фар, передняя камера вспомогательных систем водителя, блок управления регулировки расстояния |
| F36 | 10А Правая фара |
| F37 | 10А Левая фара |
| F38 | 20А блок управления распознаванием прицепа |
| F39 | 30А блок управления дверью, сторона переднего пассажира, мотор электропривода заднего правого стеклоподъемника |
| F40 | 20А Предохранитель прикуривателя октавия а7, розетка 12 В |
| F41 | Резерв |
| F42 | 40А блок управления электрической бортовой сетью а/м |
| F43 | 40А блок управления электрической бортовой сетью а/м |
| F44 | 30А блок управления распознаванием прицепа |
| F45 | 30А термопредохранитель регулятора сидения водителя |
| F46 | 30А инвертор с розеткой, 12 В-230 В |
| F47 | 15А электродвигатель стеклоочистителя заднего стекла |
| F48 | Резерв |
| F49 | 5А реле стартера 1, реле стартера 2, датчик положения педали сцепления |
| F50 | Резерв |
| F51 | 25А блок управления натяжителя переднего правого ремня безопасности |
| F52 | Резерв |
| F53 | 30А обогреваемое заднее стекло |
Блок под капотом
Он находится с левой стороны моторного отсека, за защитной крышкой. Сам блок состоит из 2 частей. Отдел плавких вставок высокой мощности и отдел предохранителей, в котором так же расположены некоторые реле, на пример реле системы управления двигателем.
Обозначение
Вариант 1
| 1 | Не используется |
| 2 | (30A) Коробка передач DSG |
| 3 | (5A) Многофункциональный блок управления, Измерительная линия |
| 4 | (20A) Система ABS/ ESP |
| 5 | (15A) Коробка передач DSG |
| 6 | (5A) Панель приборов, рукоятка переключателя стеклоочистителей и рычаг переключения указателей поворота |
| 7 | (40A) Основные цепи зажигания |
| 8 | (15A) Рaдиoприeмник |
| 9 | (5A) Телефон |
| 10 | (5A/ 10A) Управление двигателем, Питание катушки реле блока управления двигателем |
| 11 | (20A/ 30A) Дополнительный отопитель |
| 12 | (5A) Блок диагностики |
| 13 | (15A/ 30A) Управление двигателем |
| 14 | (20A) Управление двигателем, Зажигание |
| 15 | (5A/10A) Лямбда-зонд, реле топливного насоса реле свечей накаливания |
| 16 | (30A) Центральный блок управления электрической бортовой сетью, правая основная фара, правый задний группированный световой прибор |
| 17 | (15A) Звуковой сигнал |
| 18 | (30A) Усилитель цифрового процессора для обработки звука |
| 19 | (30A) Очиститель лобового стекла |
| 20 | (10A/ 15A/ 20A) Регулировочный клапан давления топлива |
| 21 | (10A/ 15A/ 20A) Лямбда–зонд |
| 22 | (5A) Выключатель для педали сцепления, выключатель для педали управления тормозной системой |
| 23 | (5A/ 10A/ 15A) Насос охлаждающей жидкости магнитный клапан для ограничения давления наддува, переключающий клапан охладителя топливного насоса высокого давления |
| 24 | (10A) Фильтр с активированным углем, клапан для рециркуляции ОГ |
| 25 | (40A) Система ABS/ESP |
| 26 | (30A) Многофункциональный блок управления |
| 27 | (50A) Свечи накаливания, пред пусковой нагрев |
| 28 | (50A) Обогреватель лобового стекла |
| 29 | (50A) Электропитание салона |
| 30 | (50A) Зажим Х |
Вариант 2
- Не используется
- Автоматическая коробка передач, управление системы AdBlue
- Модуль данных АКБ
- ABS
- Автоматическая коробка передач
- Не используется
- Питание клеммы 15, стартер
- Головное устройство, комбинация приборов, телефон
- Не используется
- Система управления двигателя
- Автономный отопитель и вентиляция
- Шина данных
- Система управления двигателя
- Зажигание
- Лямбда-зонд, топливный насос, система предварительного накаливания
- Правая фара, правый задний фонарь
- Звуковой сигнал
- Усилитель аудиосистемы
- Стеклоочиститель ветрового стекла
- Регулятор давления топлива, ТНВД
- Лямбда-зонд
- Выключатель педали сцепления, выключатель педали тормоза
- Насос системы охлаждения, клапан ограничителя давления наддува, переключающий клапан радиатора, топливный насос
- Адсорбер, клапан рециркуляции отработавших газов, вентилятор радиатора
- ABS
- Левая фара, левый задний фонарь
- Система предварительного накаливания
- Обогрев ветрового стекла
- Подача электропитания на внутренний блок предохранителей (предохранители №№ 24, 27 31, 32), электропривод регулировки
3. Замена предохранителей
Замена предохранителей
Отдельные цепи тока предохраняются плавкими предохранителями. Предохранители расположены под крышкой в левой боковой стенке панели приборов и под крышкой в подкапотном пространстве слева.
Выключите зажигание и соответствующие электропотребители.
С применением отвертки, извлеките крышку предохранителей на боковой стороне панели приборов, как показано на рисунке выше, или же, соотв., крышку в подкапотном пространстве.
Узнайте, который из предохранителей относится к данному потребителю.
Из держателя в крышке для предохранителей на боковой стороне панели приборов извлеките пластмассовый зажим, наденьте его на соответствующий предохранитель и извлеките этот предохранитель.
Замените перегоревший предохранитель (узнаете его по расплавленной металлической пластинчатой плавкой вставке) новым предохранителем одинаковой амперной силы.
Снова наденьте крышку предохранителей.
Рекомендуется возить с собой в автомобиле все время коробку с запасными предохранителями.
Цветовая маркировка предохранителей
| Цвет | Максимальная сила тока, А |
| светло-коричневый | 5 |
| темно-коричневый | 7,5 |
| красный | 10 |
| синий | 15 |
| желтый | 20 |
| белый | 25 |
| зеленый | 30 |
Внимание:
Не ремонтируйте предохранители и не заменяйте их на более мощные, опасность пожара! К тому же таким образом возможно повреждение другого электрооборудования.
Если замененный предохранитель сразу после включения соответствующего электропотребителя снова перегорит, необходимо проверить немедленно систему электрооборудование автомобиля на специализированной станции сервисного техобслуживания.
Блок предохранителей в панели приборов
| № | Электропотребитель | Амперы |
| 1 | Рулевое управление с электрогидравлическим с усилителем | 5 |
| 2 | Панель приборов, регулирование угла наклона фар | 5 |
| 3 | Блок управления двигателем — бензиновый | 5 |
| 4 | Блок управления устройством ABS | 5 |
| 5 | Бензиновый двигатель: выключатель сигнала торможения, устройство «Tempomat» | 5 |
| 6 | Не занято | — |
| 7 | Блок управления двигателем 1,2 л | 15 |
| 8 | Клапанные форсунки-1.4 л; 1.6л | 10 |
| 9 | Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, блок управления динамическими фарами | 5 |
| 10 | Клапан PCV | 7.5 |
| 11 | Устройство управления зеркалами, стеклоподъемник | 7.5 |
| 12 | Фара заднего хода | 10 |
| 13 | Блок управления двигателем (автоматическая коробка передач) | 10 |
| 14 | Двигатель динамических передних фар | 10 |
| 15 | Навигация PDA | 5 |
| 16 | Не занято | — |
| 17 | Стояночный фонарь левый, освещение номерного знака | 5 |
| 18 | Стояночный фонарь правый | 5 |
| 19 | Радиоприемник, центральный блок управления электрической бортовой сетью | 5 |
| 20 | Панель приборов, датчик угла поворота рулевого колеса, ESP, центральный блок управления электрической бортовой сетью | 5 |
| 21 | Стоп-сигналы | 10 |
| 22 | Панель управления отопителем, блок управления кондиционером, оборудование для облегчения стоянки, телефон | 7.5 |
| 23 | Освещение внутреннего пространства автомобиля, вещевого ящика и багажника | 10 |
| 24 | Замок крышки багажника | 10 |
| 25 | Обогрев сидений | 20 |
| 26 | Обогреваемые форсунки стеклоомывателей ветрового стекла, стеклоомыватели | 25 |
| 27 | Не занято | — |
| 28 | Бензиновый двигатель: клапан AKF, дизельный двигатель регулирующая заслонка | 10 |
| 29 | Впрыскивание — двигатепь 1,2 п | 10 |
| 30 | Топливный насос — бензиновый двигатель | 15 |
| 31 | Лямбда-зонд | 10 |
| 32 | Дизельный двигатель: выключатель сигнала торможения и сцепления, устройство «Tempomat», реле топливного насоса + реле свечей накаливания | 5 |
| 33 | Блок управления двигателем — дизельный двигатель, Блок управления двигателем 1,4 л; 1,6 | 30 |
| 34 | Топливный насос — дизельный двигатель | 15 |
| 35 | Не занято | — |
| 36 | Фары дальнего света | 15/5 |
| 37 | Задняя противотуманная фара | 7.5 |
| 38 | Противотуманные фары | 10 |
| 39 | Вентилятор отопителя | 25 |
| 40 | Стеклоочиститель заднего стекла | 10 |
| 41 | Не занято | — |
| 42 | Обогрев заднего стекла | 25 |
| 43 | Гудок | 20 |
| 44 | Стеклоочистители ветрового стекла | 20 |
| 45 | Блок управления электрооборудованием «Комфорт» | 15 |
| 46 | Блок управления двигателем 1,4 л; 1,6 л | 5 |
| 47 | Прикуриватель, штепсельная розетка в 6агажнике | 15 |
| 48 | ABS | 5 |
| 49 | Указатели поворота | 15 |
| 50 | Радиоприемник, подготовка для телефона, многофункциональный модуль | 10 |
| 51 | Электроуправпяемый стеклоподъемник (передний — задний) — левая сторона | 25 |
| 52 | Электроуправляемый стеклоподъемник (передний — задний) — правая сторона | 25 |
| 52 | Не занято | — |
| 54 | Тревога противоугонного устройства | 15 |
| 55 | Не занято | — |
| 56 | Фароомыватели передних фар | 25 |
| 57 | Фара ближнего света левая | 15 |
| 58 | Фара ближнего света правая | 15 |
Где находятся блоки предохранителей в Шкода Йети
При сборке автомобилей Skoda используются жгуты проводки, изготовленные с учетом конструкции машины. Коробки выполнены из ударопрочного пластика, на корпусе предусмотрены точки для жесткого монтажа модуля. Для установки реле и предохранителей имеются подпружиненные металлические пластины, служащие для подачи напряжения и не допускающие выпадения элементов при эксплуатации кроссовера.
В салоне авто
Внутри автомобиля находится блок для вставок, защищающих слабонагруженные цепи от короткого замыкания. Коробка закреплена на каркасе панели приборов на торцевой поверхности со стороны места водителя. Модуль закрыт пластиковой крышкой, на которой предусмотрены фиксаторы и выемка для снятия. На машинах, выпущенных в Чехии, имеется этикетка со схемой. На российских Skoda Yeti (сборка в Нижнем Новгороде) наклейки нет. За коробкой вставок находится планка с реле, обслуживающими систему зажигания, насос подачи топлива и обогрев заднего стекла.
В отсеке двигателя
Коробка располагается вдоль полки крыла за кожухом аккумуляторной батареи. Сверху модуль закрыт пластиковой крышкой с резиновым герметизирующим кантом. Для снятия защиты необходимо сдвинуть вперед 2 защелки (до момента появления пиктограммы в виде открытого замка). Если батарея закрыта чехлом, то может потребоваться демонтаж облицовки. Помимо плавких вставок в блоке расположено реле, отвечающее за подачу питания к контроллеру двигателя.
Назначение предохранителей в моторном отсеке
| № | Потребители |
| 1 | Не используется |
| 2 | Автоматическая коробка передач, управление системы AdBlue |
| 3 | Модуль данных АКБ |
| 4 | ABS |
| 5 | Автоматическая коробка передач |
| 6 | Не используется |
| 7 | Питание клеммы 15, стартер |
| 8 | Головное устройство, комбинация приборов, телефон |
| 9 | Не используется |
| 10 | Система управления двигателя |
| 11 | Автономный отопитель и вентиляция |
| 12 | Шина данных |
| 13 | Система управления двигателя |
| 14 | Зажигание |
| 15 | Лямбда-зонд, топливный насос, система предварительного накаливания |
| 16 | Правая фара, правый задний фонарь |
| 17 | Звуковой сигнал |
| 18 | Усилитель аудиосистемы |
| 19 | Стеклоочиститель ветрового стекла |
| 20 | Регулятор давления топлива, ТНВД |
| 21 | Лямбда-зонд |
| 22 | Выключатель педали сцепления, выключатель педали тормоза |
| 23 | Насос системы охлаждения, клапан ограничителя давления наддува, переключающий клапан радиатора, топливный насос |
| 24 | Адсорбер, клапан рециркуляции отработавших газов, вентилятор радиатора |
| 25 | ABS |
| 26 | Левая фара, левый задний фонарь |
| 27 | Система предварительного накаливания |
| 28 | Обогрев ветрового стекла |
| 29 | Подача электропитания на внутренний блок предохранителей (предохранители №№ 24, 27 31, 32), электропривод регулировки сидений |
| 30 | Клемма X* |
*- Для предотвращения излишней нагрузки на аккумуляторную батарею при пуске двигателя, электрические потребители данной клеммы автоматически отключаются.
Схема предохранителей Skoda Yeti
Примечание: › Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство. › Определите, какой предохранитель защищает цепь отказавшего потребителя › Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и выньте его. › Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала.
Внимание: ■ Никогда не «ремонтируйте» предохранители и не заменяйте их на предохранители большего номинала – опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи. ■ Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи
Примечание: ■ Рекомендуем, иметь в а/м всегда запасные предохранители. Комплект предохранителей можно выбрать из ассортимента оригинальных запчастей ŠKODA. ■ Один потребитель электроэнергии может защищаться несколькими предохранителями. ■ Один предохранитель может защищать цепи нескольких электрических потребителей.

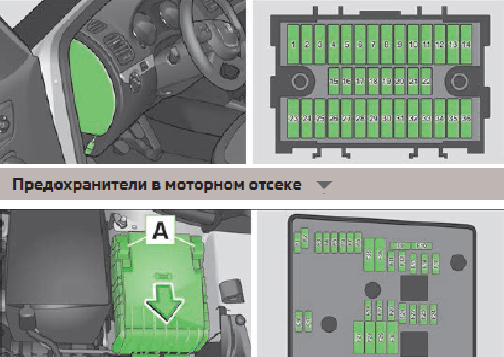

Предохранители в передней панели
Предохранители расположены за крышкой с левой стороны передней панели. › Снять крышку блока предохранителей с помощью ключа зажигания › После замены предохранителя установите крышку на место.
Расположение предохранителей в передней панели
В некоторых а/м перед снятием крышки блока предохранителей необходимо снять крышку отсека АКБ › При снятии крышки блока предохранителей стопорная скоба A » смещается до упора вперёд. Сзади скобы будет виден символ
Расположение предохранителей в моторном отсеке
