Mitsubishi mirage - предохранители и реле

Блок в салоне

Находится в нижней части панели приборов со стороны водителя за защитной крышкой.

Расположение блока

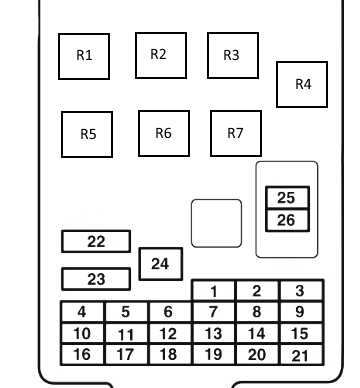

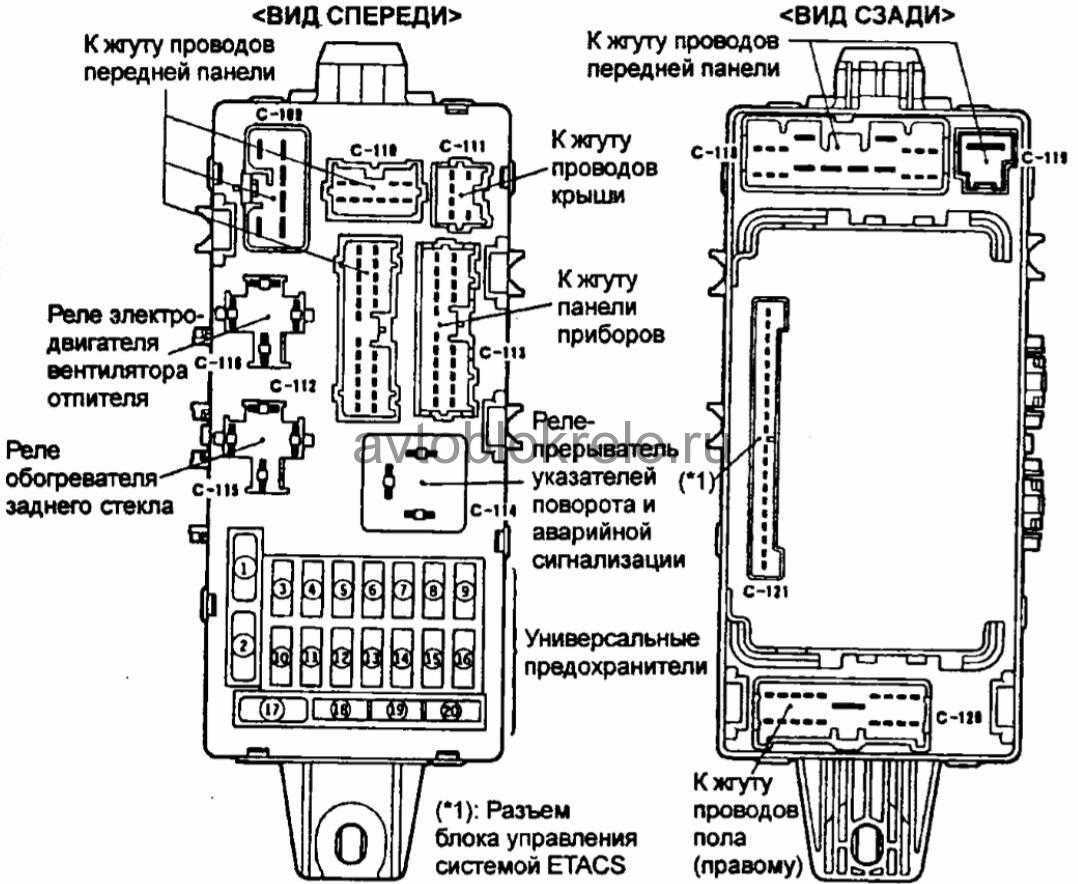

Схема

Описание предохранителей

1	7,5А Габаритные огни (слева)
2	15А Прикуриватель
3	10А Катушка зажигания
4	7,5А Стартер
5	20А Люк на крыше
6	15А Розетка, Разъем для аксессуаров
7	7,5А Габаритные огни (правые), ЭБУ кондиционера, выключатель ASC OFF, выключатель предупреждения о мертвых зонах, комбинированный счетчик, переключатель режимов движения, выключатель электрического стояночного тормоза
8	7,5А Наружные зеркала
9	7,5А ЭБУ двигателя и реле топливного насоса
10	7,5А Блок управления
11	10А Задний противотуманный фонарь
12	15А Центральный замок, Диагностический разъем
13	10А ЭБУ кондиционера, ЭБУ камеры, центральный светильник в салоне, переключатель на колонке, комбинированный прибор, лампа освещения двери, выключатель электрического стояночного тормоза, передний светильник в салоне, межсетевой интерфейсный блок управления, переключатель напоминания о ключе (ILL), ЭБУ KOS и OSS, управление освещением датчик, лампа освещения багажного отделения, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей
14	15А Стекло очиститель заднего стекла
15	7,5А Приборная панель, датчик предупреждения о мертвых зонах, блок управления предупреждением о просвете, подрулевой переключатель
16	7,5А Реле компрессора кондиционера, реле вентилятора конденсатора кондиционера, реле вентилятора, контроллера нагревателя, реле заднего вентилятора, панель управления заднего охладителя, переключатель заднего вентилятора и реле обогревателя заднего стекла
17	20А Подогрев сиденья
18	10А Питание аксессуаров, Сборка контроллера нагревателя
19	7,5А Наружные зеркала с подогревом
20	20А Дворники
21	7,5А Фонари заднего хода, Блок управления АКП, блок управления ETACS, многофункциональный дисплей, радио / проигрыватель компакт-дисков, задний комбинированный фонарь (задний), зеркало заднего вида в сборе и блок управления системой SRS
22	30А Обогрев заднего стекла, Предохранитель №19, дроссельная катушка стеклянной антенны и обогреватель заднего стекла
23	30А Реле электродвигателя вентилятора отопителя
24	40А Сиденья с электроприводом
25	10А Аудио система, Реле гнезда для аксессуаров, ETACS-ECU, мультидисплей, радио / проигрыватель компакт-дисков и задний дисплей
26	15А Предохранитель № 13 и ETACS-ECU

Обозначение реле

R1 – Реле обогрева сидений
R2 – Реле питания розеток дополнительного оборудования
R3 – Реле задних противотуманных фар
R4 – Реле топливного насоса
R5 – Реле вентилятора
R6 – Реле обогрева заднего стекла
R7 – Резерв

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Обозначение

Блок предохранителей и реле
Реле управления омывателем фар
ЭБУ системы управляемого проскальзывания
Блок реле ABS
1CD-FTV: реле свечей накаливания
Коробка реле

Блок предохранителей и реле

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Описание

1	30A DCC — предохранители «ECU-B», «DOME», «RAD N.1»
2	15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха
30A FUEL HTR — Diesel: Подогреватель топлива
3	Труба 10А — Сигнал
4	10А ZTA — Указатель поворота и контрольная лампа
5	15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6	10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой.
15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо.
7	7.5A OBD — бортовая система диагностики
восемь	7,5A ALT-S — Avensis Verso, Picnic: система зарядки
15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей.
девять	50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10	30А AM2 — Замок зажигания
одиннадцать	30A RR CLR — Задний кондиционер
12	30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар
15A Ipsum: принято
13	7,5A RR FOG — Фонарь противотуманный задний
14	40 / 50A АБС №1 -ABS, VSC
15	30/40 АБС №2 — АБС, VSC
16	30A CDS — Бензин: Электрические вентиляторы системы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
17	30A RDI — Бензин: электрические вентиляторы системы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
18	50A HTR — Кондиционер / отопление
19	140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1
ветры	15A HEAD RH UPR — Правая фара (дальний свет), панель приборов
21 год	15А HEAD LH UPR — Левая фара (дальний свет)
22	15A HEAD RH LWR — Левая фара (ближний свет), дальность света
23	15А HEAD LH LWR — Фара правая (ближний свет)
24	15А RAD NO.1 — Аудиосистема
25	7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла
26 год	КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1	Фары (ГОЛОВА)
R2	Avensis Verso, Picnic: (ДИММЕР)
Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом
R3	Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4	Сигнал
R5	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7	Электровентилятор (ВЕНТИЛЯТОР №3)
R8	Блок управления двигателем (EFI)

Основной блок реле

Схема

Деловое свидание, встреча

R1 — Запуск (ST)
R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
R3 — Муфта компрессора кондиционера (MG / C)
1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
2 — Резерв

Дополнительный блок реле

Схема

Расшифровка

1	50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
2	50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
3	50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
Реле
R1	Электрическое сопротивление (HTR SUB 1)
R2	Электрическое сопротивление (HTR SUB 2)
R3	Электрическое сопротивление (HTR SUB 3)

Блок в салоне

Он находится в нижней части приборной панели за защитной крышкой.

Обозначение на крышке

Фото — схема

Описание

1	30А Электропривод сиденья водителя — P/SEAT DRV
2	25А Омыватель фар — H/LP WASHER
3	25А Электро стекло подъемники (правая сторона) — P/WDWRH
4	10А Электропривод замка двери задка — T/GATE OPEN
5	25А Электро стекло подъемники (левая сторона) — P/WDWLH
6	20А Центральный замок — DR LOCK
7	20А Запасной — SPARE
8	20А Прикуриватель, задняя электрическая розетка — POWER OUTLET 2
9	20А Электропривод сиденья водителя — P/SEAT ASS
10	15А Стеклоочиститель окна двери задка — RR WIPER
11	7,5А Система автоматического включения фар, блокировка селектора АКП, выключатель аварийной сигнализации — MODULE 3
12	15А Обогрев передних сидений — S/HEATER FRT
13	10А Аудиосистема, часы, система доступа в автомобиль без ключа, блок управления электрооборудованием кузова (ВСМ), электропривод наружных зеркал — ACC
14	7,5А Кондиционер — A/CON
15	7,5А Омыватель фар, датчик дождя, блок управления электрооборудованием кузова (ВСМ), система автоматического затемнения зеркал, электропривод люка в крыше, система доступа в автомобиль без ключа, обогрев передних сидений — IG2
16	10А Обогрев наружных зеркал, кондиционер — HTD MIRR
17	7,5А Освещение салона — INTERIOR LAMP
18	7,5А Система доступа в автомобиль без ключа, кнопка пуска и остановки двигателя — PDM2
19	7,5А Противоугонная сигнализация — B/HORN
20	20А Электропривод люка в крыше — SUNROOF
21	10А Электропривод стояночного тормоза, электро корректор света фар, кондиционер, система помощи при парковке, фары, индикатор положения рычага селектора АКП, подсветка выключателей панели приборов, обогрев передних сидений — MODULE 2
22	15А Обогрев рулевого колеса — HTDSTRG
23	20А Блок предохранителей и реле в моторном отсеке — IG1
24	25А Стеклоочиститель ветрового окна, датчик дождя — WIPER
25	7,5А Иммобилизатор — MEMORY 2
26	7,5А Электропривод наружных зеркал, центральный замок, комбинация приборов, кондиционер, система контроля давления в шинах, система помощи при парковке, подсветка замка зажигания, блок управления электро оборудованием кузова (ВСМ) — MEMORY 1
27	10А Система доступа в автомобиль без ключа, стоп-сигналы BRAKE SWITCH
28	7,5А Комбинация приборов, часы — CLUSTER
29	7,5А Электро усилитель рулевого управления — POWER STEERING
30	7,5А Резерв — SPARE
31	7,5А Стартер, выключатель зажигания, датчик положения селектора АКП, блок управления АКП — START
32	15А Аудиосистема, часы — MULTI MEDIA
33	10А Резерв — SPARE
34	25А Система доступа в автомобиль без ключа — PDM 1
35	15А Передняя электрическая розетка — P/OUTLET 1
36	7,5А Комбинация приборов — A/BAG IND
37	10А Блок управления электрооборудованием кузова (ВСМ), система контроля давления в шинах, селектор АКП, аудиосистема, система автоматического управления светом фар, система предупреждения о выходе за пределы полосы движения — MODULE 1
38	15А Система пассивной безопасности SRS — A/BAG

За прикуриватель отвечает предохранитель 8 на 20А.

Основной блок

Главный блок предохранителей и реле находится в левой части подкапотного пространства.

Пример расположения

Схема с крышки блока

Фото — схема

Обозначение предохранителей

1	25А Резерв — SPARE
2	7,5А Резерв — SPARE
3	10А Свет заднего хода — B/UPLP
4	15А Электронный блок управления двигателем, иммобилизатор, система доступа в автомобиль без ключа — ECU4
5	10А Анти блокировочная система тормозов ABS, система повышения курсовой устойчивости ESC — ABS3
6	15A Электронный блок управления АКП, стоп-сигналы — TCU2
7	10А Резерв — SPARE
8	15А Резерв — SPARE
9	20А Резерв — SPARE
10	15A Топливный насос — F/PUMP
11	15A Электронный блок управления двигателем — ECU3
12	15A Звуковые сигналы — HORN
13	10A Топливный насос — INJECTOR
14	10A Электронный блок управления двигателем — ECU2
15	20A Катушки зажигания — IGN COIL
16	10A Стартер, система изменения фаз газораспределения — ECU9
17	20A Электронный блок управления двигателем — ECU1
18	10A Датчики кислорода, система изменения длины каналов впускной трубы, клапан продувки адсорбера — ECU8
19	15F Обогрев ветрового стекла — DEICER
20	15A Стоп-сигналы, система помощи при трогании на подъеме — STOP LAMP
21	20A Электронный блок управления двигателем — TCU1
22	40A Электронный блок управления АКП — DCT1
23	40A Предохранители №10-18 — EMS
24	50А Блок предохранителей в салоне — B+3
25	50А Электро вентилятор отопителя — BLOWER
26	10А Кондиционер — A/CON
27	10А Датчик дождя — WIPER FRT
28	40А Обогрев заднего стекла — RRHTD
29	40А Выключатель зажигания, блок предохранителей в салоне — IG1
30	40А Электронный блок управления АКП — DCT2
31	30А Электропривод стояночного тормоза — EPB1
32	30А Электропривод стояночного тормоза — EPB1
33	40А Электро вентилятор радиатора системы охлаждения — C/FAN

Блок под капотом

Устанавливается в левой части моторного отсека рядом с аккумулятором.

Пример схемы с крышки

Схема

Назначение предохранителей

1	30А FAN – Охлаждающий вентилятор
2	30А FAN – Охлаждающий вентилятор
3	40А P.WIND – Электрические стеклоподъемники
3	30А R. BLOWER – Электродвигатель заднего вентилятора
4	30А IG KEY1 INJ – Для защиты различных цепей
4	20А IG KEY2 – Для защиты различных цепей
5	20А ABS-V АБС
6	30А ABS-Р – АБС
7	20А IG KEY2 – Для защиты различных цепей
7	40А IG KEY1 – Для защиты различных цепей
8	20А HEATER DEICER TCM – Обогреватель ( антиобледенитель )
9	40А BLOWER – Двигатель вентилятора
9	20А F.BLOWER – Электродвигатель переднего вентилятора
10	40А GLOW IG KEYl – Для защиты различных цепей
10	20А F.BLOWER – Электродвигатель переднего вентилятора
11	60А BTN – Для защиты различных цепей
12	40А IG KEY2 – Для защиты различных цепей
13	20А CLOSER P.SLIDE LH – Доводчик левый
14	20А CLOSER P.SLIDE RH – Доводчик правый
15	80А EHPAS – Электро гидравлический усилитель рулевого управления
16	15А FOG – Противотуманные фары
17	20А D.LOCK – Электрический дверной замок
18	20А P.WIND H/CLEAN – Электрические стеклоподъемники
19	10А ETC – Датчик положения акселератора
20	25А DEFOG – Обогрев заднего стекла
21	10А ENG+B – Блок PCM
22	10А STOP – Тормозные огни
23	20А FUEL Pump – Топливный насос
24	10А HAZARD – Указатели поворота, аварийные световые сигналы
25	15А ROOM – Освещение салона, Освещение багажного отделения
26	Резерв
27	10А MAG – Магнитная муфта
28	7,5А GLOW SIC – Свечи
29	10А HEAD HR – Дальний свет фар (правая)
30	10А HEAD HL – Дальний свет фар (левая)
31	15А HORN – Сигнал
32	20А SUN ROOF – Люк
33	7,5А MIRROR BURGLAR – Система защиты от кражи (некоторые модели)
33	Резерв
34	15А HEAD LR – Ближний свет фар (правый), регулировка угла наклона фар вручную
35	15А HEAD LL – Ближний свет фар (левый)
36	15А ENG BAR2 – Нагреватель O2
37	15А ENG BAR2 – Датчик расхода воздуха, Система управления двигателем
38	20А INJ ENG BA – Инжектор
39	10А ILLUMI – Освещение
40	10А TAIL – Задние фонари, Габаритные огни, Подсветка номерного знака

Расшифровка реле

DEFOG – Реле обогрева заднего стекла
TNS – Реле наружного освещения (габаритов)
AT PUMP – Реле трансмиссии
HEAD LO – Реле ближнего света
HEAD HI – Реле дальнего света
F/WARMER – Реле подогрева топлива
FANS – Реле вентиляторов
A/C – Реле кондиционера
HORN – Реле сигнала

Знаете как сделать наш материал лучше? Будем рады Вашим комментариям.

Блоки под капотом

Главный блок

Устанавливается в левой части подкапотного пространства.

Схема

Обозначение предохранителей

1	30А Устройство ввода – вывода
2	40А Электродвигатель вентилятора системы охлаждения
3	30А Электродвигатель вентилятора конденсора
4	30А АБС
5	40А АБС
6	Резерв
7	30А Стартер
8	15А Передние противотуманные фары
9	7,5 Управление двигателем
10	20А АКП
11	10А Звуковой сигнал
12	7,5А Генератор
13	20А Омыватель фар
14	10А Кондиционер
15	15А Дроссельная заслонка
16	20А Звуковой сигнал противоугонной системы
17	15А Обогреватель щеток стеклоочистителя
18	Резерв
19	30А Электропривод двери багажника
20	10А Система наружного освещения в дневное время
21	10А Фара дальнего света (левая)
22	10А Фара дальнего света (правая)
23	30А Усилитель аудиосистемы
24	30А Электро оборудование дизельного двигателя
25	20А Левая фара ближнего света (с газоразрядными лампами)
26	20А Правая фара ближнего света (с газоразрядными лампами)
27	10А Левая фара ближнего света (с галогеновыми лампами)
28	10А Правая фара ближнего света (с галогеновыми лампами)
29	10А Цепь питания электрооборудования двигателя
30	10А Катушка зажигания
31	20А Цепь питания электрооборудования двигателя
32	15А Топливный насос

Расшифровка реле

R1	Реле свечей накаливания (для дизельных двигателей)
R2	Реле вентилятора радиатора
R3	Реле отопителя
R4	Реле системы управления двигателем
R5	Реле системы курсовой устойчивости
R6	Реле вентилятора радиатора кондиционера
R7	Реле системы управления двигателем
R8	Реле ближнего света фар
R9	Реле системы управления двигателем
R10	Реле обогревателя щеток стеклоочистителя
R11	Реле системы наружного освещения в дневное время
R12	Реле системы управления двигателем
R13	Реле звукового сигнала противоугонной системы
R14	Реле автоматической коробки передач
R15	Реле омывателя фар
R16	Реле дальнего света фар
R17	Реле передних противотуманных фар
R18	Реле звукового сигнала
R19	Реле кондиционера

Блок с реле

Расположен рядом с основным.

Схема

Описание

R1 Реле малых оборотов вентилятора системы охлаждения двигателя
R2 Реле вентилятора кондиционера
R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

Блок на акб

На плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.

Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и в салоне.

Рассмотрены схемы Митсубиси АСХ 1-го поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 года выпуска.

В моторном отсеке

Находится около АКБ. Для доступа нужно сжав фиксаторы, снять защитную крышку. Фото — пример.

Схема предохранителей в монтажном блоке моторного отсека
№	Расшифровка	Ток, А
1	Противотуманные фары	15
2	Двигатель	7,5
3	Автоматическая коробка передач	20
4	Звуковой сигнал	10
5	Генератор	7,5
6	Омыватели фар	20
7	Кондиционер	10
8	Дроссельная заслонка / вентилятор маслоохладителя (роботизированная коробка передач Twin Clutch SST)	15
9	Звуковой сигнал противоугонной системы	20
10	Обогреватель щеток стеклоочистителя	15
11	—	—
12	Электропривод двери багажного отделения	30
13	Система наружного освещения в дневное время	10
14	Фара дальнего света (левая)	10
15	Фара дальнего света (правая)	10
16	Левая фара ближнего света с газоразрядной лампой	20
17	Правая фара ближнего света с газоразрядной лампой	20
18	Левая фара ближнего света с галогеновой лампой	10
19	Правая фара ближнего света с галогеновой лампой	10
20	Цепь питания электрооборудования двигателя	10
21	Катушка зажигания	10
22	Цепь питания электрооборудования двигателя	20
22	Подогреватель топливной магистрали	25
23	Топливный модуль (бензонасос)	15
24	Стартер	30
25	—	—
26	Антиблокировочная система тормозов АБС	40
27	Антиблокировочная система тормозов АБС	30
28	Электродвигатель вентилятора конденсора	30
29	Электродвигатель вентилятора системы охлаждения двигателя	40
30	Устройство ввода-вывода	30
31	Усилитель аудиосистемы	30
32	Электрооборудование дизельного двигателя	30
33	Запасной предохранитель	10
34	15
35	20
