Общее описание предохранителей и реле на Мазда СХ5

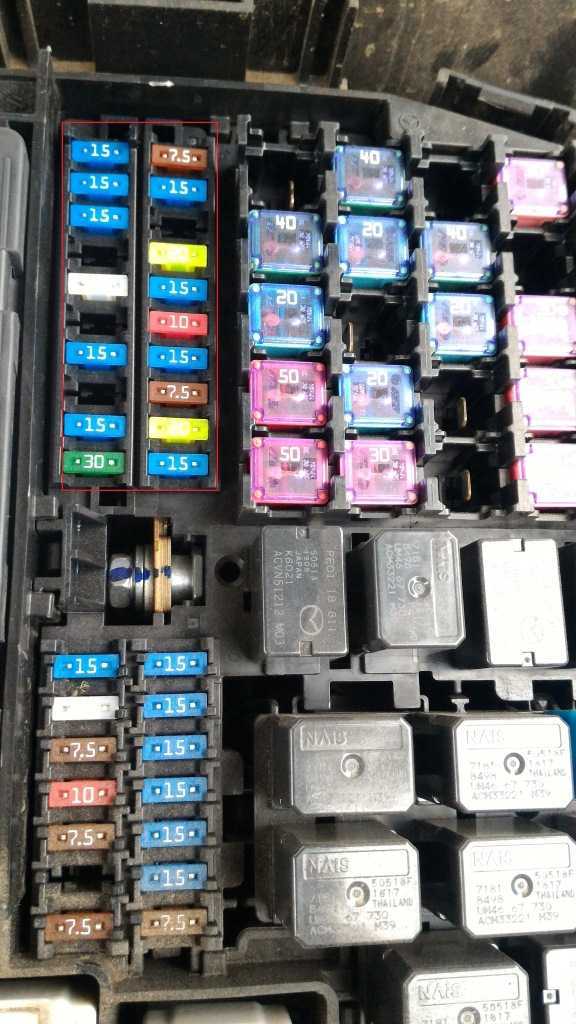

В блоках Мазда СХ5 установлены низкопрофильные перемычки ножевого типа номиналом от 5 до 50 А, окрашенные в разные цвета.
Вставка состоит из нескольких элементов:
- корпуса из легкоплавкого пластика, стекла или фарфора;
- 2 контактов;
- провода, перегорающего при резком повышении электрических характеристик в сети или коротком замыкании.
Для замены нужно выполнить несколько действий:
- Остановить транспортное средство на ровном участке дороги.
- Включить стояночный тормоз.
- Отключить электроприборы.
- Повернуть ключ в замке зажигания в положение Lock.
- Отсоединить клеммы от аккумуляторной батареи.

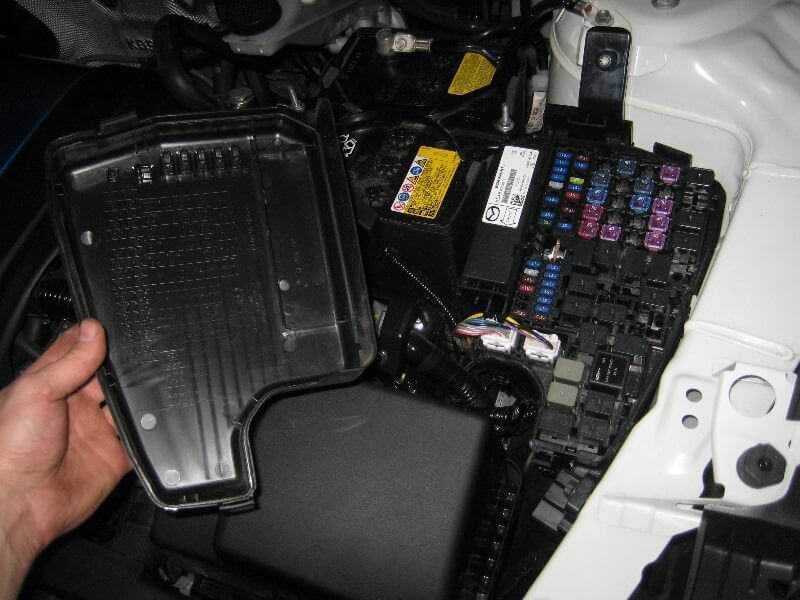

- Открыть нужную монтажную плату.
- Определить по схеме неисправный предохранитель.
- Убедиться, что он сгорел.
- Удалить его диэлектрическими щипцами или сухой рукой.
- Поставить в ячейку новый подходящего номинала.
- Завести двигатель.
- Попробовать запустить отказавшую систему.
- Установить на место снятые детали в случае устранения проблемы.
Нужно регулярно отслеживать ассортимент плавких вставок в резерве и своевременно его пополнять.

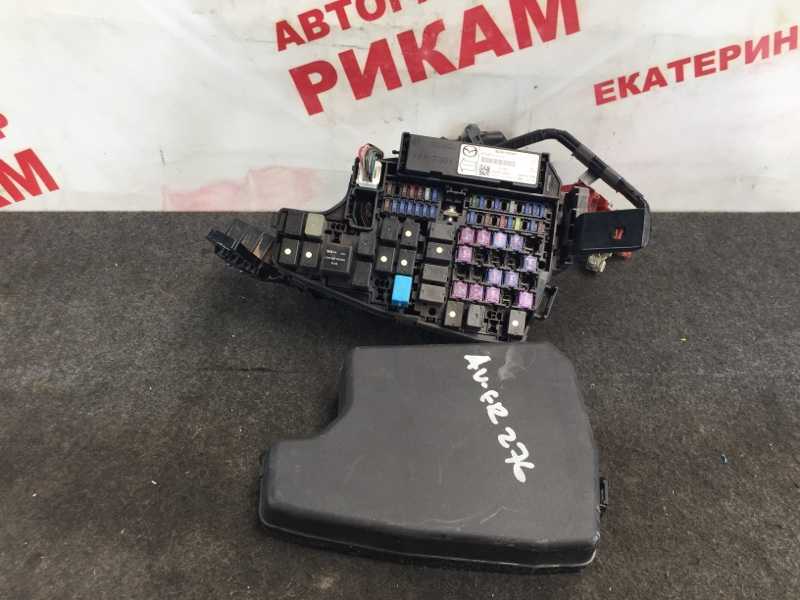

Для авто 2012–2014 и 2016 годов
Различий в размещении перемычек на кроссоверах разных годов выпуска в блоках предохранителей нет. Незначительные изменения в схеме появляются из-за разницы в комплектациях.
Предохранители и реле для Mazda 5
№
Назначение
1
Блок управления кондиционером (в панели управления отопителем)
2
Датчиков немного света (система кондиционирования)
3
Резистор электродвигателя вентилятора отопителя/кондиционера (автоматическое управление температурой) — пространство для ног пассажира
4
Рези тор электродвигателя вентилятора отопителя/кондиционера (ручное управление температурой) – пространство для ног водителя
5
Блок антенны, перед, (система «keyless entry»)
6
Блок антенны, в салоне (система «keyless entry»)
7
Блок антенны, задний (система «keyless entry»)
8
Блок антенны, задняя дверь (система «keyless entry»)
9
Датчик удара (SRS), передний
10
Датчик изменения объема (противоугонная система), передний-с люком
11
Датчик изменения объема (противоугонная система), передний — без люка
12
Датчик изменения объема (противоугонная система), задний
13
Звуковой сигнал противоугонной системы – левая часть багажного отделения
14
Подавитель по мех (аудиосистема) – левая часть багажного отделения
15
Аккумуляторная батарея
16
Блок управления сигналом системы центрального замка
17
Диагностический разъем (DLC)
18
Блок управления электрооборудованием левой задней двери-левая часть багажного отделения
19
Блок управления электрооборудованием правой задней двери- правая часть багажного отделения
20
Блок управления электроприводом стеклоподъемника (в переключателе на двери водителя)
21
Блок управления электродвигателем вентилятора системы охлаждения
22
Блок предохранителей/реле, моторный отсек
23
Блок предохранителей/реле приборная панель
24
Блок управления ксеноновыми фарами, левый
25
Блок управления ксеноновыми фарами, правый
26
Насос омывателя фар
27
Звуковой сигнал(верхний)
28
Звуковой сигнал (нижний)
29
Блок управления иммобилайзером-в комбинации приборов
30
Кольцевая антенна иммобилайзера- возле замка зажигания
31
Датчик температуры воздуха в салоне
32
Реле указателей поворота — в многофункциональном блоке управления
33
Блок управления комбинацией приборов (в приборной панели)
34
Блок управления системы keyless entry
35
датчик света
36
Многофункциональный блок управления- функции: Противоугонная система, центральный замок, лампы наружного освещения, указатели поворота/аварийная сигнализация, противотуманные фонари, очиститель/омыватель заднего стекла, очиститель/омыватель лобового стекла
37
Антенна навигационной системы — за приборной панелью
38
Блок управления навигационной системой
39
Датчик температуры окружающего воздуха
40
Блок управления усилителем рулевого управления — в насосе усилителя рулевого управления
41
Электродвигатель насоса омывателя заднего стекла
42
Дополнительный предохранитель (бензин — 250А /Дизель — 450А) — распределение питания (системы зарядки и запуска)
43
Боковой датчик удара, передний левый — нижняя часть центральной стойки
44
Боковой датчик системы SRS, левый задний
45
Боковой датчик удара, передний правый — нижняя часть центральной стойки
46
Боковой датчик системы SRS, правый задний
47
Датчик положения рулевого колеса (система усилителя рулевого управления) – под рулевым колесом
48
Блок управления электроприводом люка
49
Электронный блок управления SRS
50
Датчик высоты положения кузова (задний) – на подвеске
51
Электронный блок управления КПП(АКПП) — в электронном блоке управления двигателем (Дизель)
52
Электронный блок управления КПП (АКПП) — в электронном блоке управления двигателем (бензин)
53
Датчик скорости автомобиля- электронный блок управления ABS
54
Синтезатор голоса (навигационная система)
55
Зуммер (система “keyless entry») — за накладкой колесной арки переднего левого колеса
56
Датчик низкого уровня жидкости в бачке омывателя лобового стекла
57
Электродвигатель насоса омывателя лобового стекла
Предохранители Форд Транзит 6 и реле с описанием схем блоков и фото примерами
Ford Transit 6 поколения производился в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Основное новшество данного поколения в том, что оно производилось как с передним приводом, так и задним. В нашем материале мы покажем все места расположения электронных блоков управления, подробно опишем блоки предохранителей и реле Форд Транзит 6, их схемы и фото — примеры исполнения. Выделим предохранитель отвечающий за прикуриватель.
Исполнение блоков может отличаться от представленного и зависит от года выпуска и уровня электро оснащенности Вашего Форд Транзит. А если не подходят схемы изучите описание для 5-го либо 7-го поколения соответственно.
Расположение блоков
Общая схема расположения электронных блоков управления
Описание
| 1 | Электронный блок управления кондиционером |
| 2 | Блок управления противоугонной системой |
| 3 | Звуковой сигнал 1 противоугонной системы |
| 4 | Звуковой сигнал 2 противоугонной системы |
| 5 | Дополнительный отопитель — днище (если есть) |
| 6 | Блок управления дополнительным отопителем — если установлен |
| 7 | Аккумуляторная батарея — под сиденьем |
| 8 | Блок управления центральным замком — в блоке управления противоугонной системы |
| 9 | Диагностический разъем (DLC) |
| 10 | Блок предохранителей /реле, моторный отсек 1 |
| 11 | Блок предохранителей /реле, моторный отсек 2 |
| 12 | Блок предохранителей /реле, моторный отсек 3 |
| 13 | Блок предохранителей /реле приборная панель 1 |
| 14 | Блок предохранителей /реле приборная панель 2 |
| 15 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 16 | Дополнительный предохранитель (15А), блок управления противоугонной системы |
| 17 | Дополнительный предохранитель (40А), система управления двигателем — около аккумуляторной батареи |
| 18 | Дополнительный предохранитель (70/80A), система управления двигателем — около аккумуляторной батареи |
| 19 | Реле электродвигателя вентилятора отопителя/ кондиционера |
| 20 | Резистор электродвигателя вентилятора отопителя, передний |
| 21 | Резистор электродвигателя вентилятора отопителя, задний |
| 22 | Звуковой сигнал |
| 23 | Реле — прерыватель указателей ворота |
| 24 | Инерционный выключатель отсечки подачи топлива — если установлен |
| 25 | Блок управления системой парковки |
| 26 | Электронный блок управления SRS |
Блок в салоне
Он находится со стороны пассажира под вещевым отделением, находящимся в панели приборов. Для доступа надо поднять корпус вещевого отделения с помощью ручки.
Фотография
Схема верхнего отдела
Схема нижнего отдела реле
или
Назначение элементов
| 201 | 15А Щиток приборов, стеклоочиститель заднего окна, часы |
| 202 | 5А Обогрев лобового стекла |
| 203 | 20А Противотуманные фары/ фонари |
| 204 | Резерв |
| 205 | 15А Управление освещением, указатели поворота, многофункциональный рычаг, управление двигателем, зажигание |
| 206 | 5А Фонарь подсветки регистрационного знака |
| 207 | 10А Модуль подушки безопасности |
| 208 | 10А Подсветка щитка приборов |
| 209 | 15А Габаритные огни |
| 210 | 15А Тахометр, часы |
| 211 | 30А Электродвигатель вентилятора отопителя задней части салона |
| 212 | 10А Прикуриватель |
| 213 | 10А Кондиционер воздуха для задней части салона |
| 214 | 15А Освещение салона, электропривод зеркал |
| 215 | 20А Обогрев лобового стекла, обогрев передних сидений, дополнительный отопитель |
| 216 | 20А Гнезда питания для подключения дополнительного оборудования |
| 217 | 15А Обогрев заднего стекла, обогрев наружных зеркал заднего вида |
| 218 | Резерв |
| 219 | 30А Электропривод стеклоподъемников |
| 220 | 20А Обогрев заднего стекла |
| 221 | 15А Выключатель стоп сигналов |
| 222 | 15А система |
| 223 | 30А Электродвигатель вентилятора отопителя |
| 224 | 20А Переключатель фар |
| 225 | 15А Кондиционер воздуха |
| 226 | 20А Аварийная световая сигнализация, указатели поворота |
| 227 | 5А система, ABS |
| Реле | |
| R14 | Реле стеклоочистителя |
| R15 | Реле вспомогательных цепей зажигания |
| R16 | Реле обогревателя лобового стекла, правая сторона |
| R17 | Зуммер задней двери |
| R18 | Освещение салона |
| R19 | Зуммер задней двери |
| R20 | Реле обогревателя лобового стекла, левая сторона (реле таймер) |
| R21 | Реле заднего стеклоочистителя |
| R22 | Реле обогрева заднего стекла, зеркал |
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Блок реле и предохранителей в багажнике бмв х5 е53
Для доступа к ним необходимо взяться сверху за ручку дверцы на правой боковой панели и потянуть ее вниз. Там же будет и спецификация для BMW X5 E53 с указанием расчетного тока и защищаемых потребителей.
Обозначение
| 1 | Реле подогревателя заднего сиденья |
| 2 | Реле обогревателя заднего стекла |
| 3 | Реле аудиосистемы |
| 4 | Реле привода открывания крышки багажника / задней двери — нижнее |
| 5 | Реле электропривода сиденья (заднее) |
| 6 | Реле привода открывания крышки багажника /задней двери — верхнее |
| F72 | 30А Аудиосистема, навигационная система |
| F73 | 7,5А Реле катушки зажигания |
| F74 | 10А Телефон |
| F75 | 5А Аудиосистема, навигационная система |
| F76 | — |
| F77 | 30А Электропривод задних сидений |
| F78 | 20А Разъем электрооборудования прицепа |
| F79 | 7,5А Блок управления подвеской |
| F80 | 20А Реле катушки зажигания |
| F81 | 20А Очиститель/ омыватель заднего стекла |
| F82 | — |
| F83 | 20А Разъем зарядки — задний |
| F84 | 7,5А Замок крышки багажника / задней двери |
| F85 | 30А Обогреватель заднего стекла |
| F86 | 5А Дополнительный отопитель |
| F87 | 30А Компрессор системы активной подвески |
Так же возможно единичное расположение реле, например реле компрессорного насоса и компрессора насоса пневматической подвески.

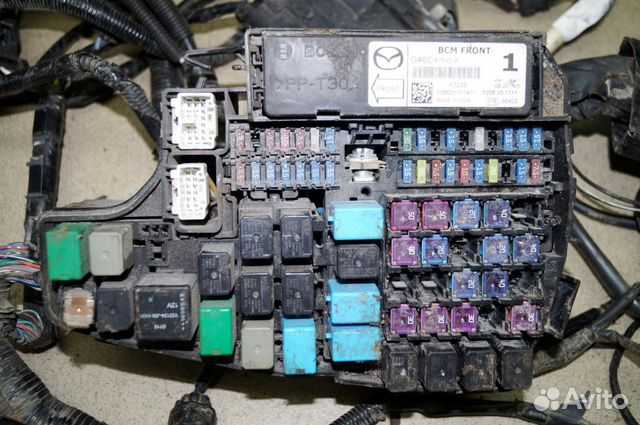

Мазда CХ-5 (2G) — предохранители и реле
Mazda CX-5 (KF) (2 поколение) производилась в 2017, 2018, 2019, 2020, 2021, 2022 году. В данной статье мы покажем описание предохранителей и реле Мазда CХ-5 кф со схемами блоков, фотографиями и местами расположения. Отметим предохранитель прикуривателя.
Назначение предохранителей и реле в блоках может отличаться. Сверяйте описание со своими схемами.
Расположен под защитной крышкой на левой стойке, под панелью приборов, около ноги водителя.
Предохранители прикуривателя обозначены как OUTLET на 15А и расположены под номерами 3, 9 и 11. Так же в блоке под капотом может крепится ещё одни предохранитель и одно реле отвечающие за работу розеток питания.
Рестайлинг
В новой версии автомобиля Мазда СХ 5 с этой деталью интерьера все еще сложнее. Видимо, японский производитель не увидел в ней такой необходимости, какую видит обычный водитель из стран СНГ. В Белоруссии, Украине, России каждый водитель хотя бы изредка пользуется этими розетками. К ним подключаются провода, сюда устанавливаются разъемы антирадаров, видеорегистраторов, навигаторов, смартфонов и так далее. Конечно, в таком автомобиле как Мазда, особенно в новой версии после модернизации, многие эти функции уже есть, но необычное расположение прикуривателей, которое каждый третий автолюбитель нашел не слишком удачным, неприятно поражает.
В новой версии прикуриватель находится в подлокотнике и в багажнике. Что именно предполагается делать с этим разъемом в багажном отделении, для многих остается загадкой. И все же, это лучше, чем ничего. Согласно технической документации у этого автомобиля прикуриватель должен быть еще и на центральной панели, как и у предыдущей версии. Но на деле его там не оказалось, видимо, просто забыли исключить этот пункт из стандартного описания.
Владельцам авто следует очень аккуратно подключать разнообразные приборы к розеткам. Они не рассчитаны на высокое напряжение. В некоторых версиях СХ 5 параметры указаны прямо на заглушках. Но если этих обозначений нет, следует ориентироваться на ограничение в 10 ампер или 180В. Если нагрузка будет больше, пострадает в первую очередь предохранитель. Если же он не выполнил свою функцию как следует, а это тоже случается, придется менять всю плату. В сервисных центрах и салонах дилера зачастую с такой поломкой отправляют на самостоятельный ремонт, ссылаясь именно на рекомендации производителя по эксплуатации. Нередки случаи, когда прикуриватель сгорал от автоматического насоса и даже слишком мощного автомобильного пылесоса.
Прикуриватели в последних японских автомобилях очень специфичны и по своим размерам. Они сделаны чуть более глубокими, чем были раньше. Поэтому сейчас уже далеко не каждый зарядник или адаптер как положено встанет в эту розетку. Придется постараться и подобрать такие же современные, скорее всего, именно японские, модели гаджетов. Визуально их можно отличить по более длинному штекеру.
-
