Мазда сх-5: ищем где прячутся предохранители

Cхема предохранителей mazda 6: месторасположение и способы замены

Обмен опытом по эксплуатации, обслуживанию и ремонту автомобиля…

Предохранители и реле

Venom Вт, 13 окт 2009, 07:06

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Venom Вт, 13 окт 2009, 07:10

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Venom Вт, 13 окт 2009, 07:12

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Mr. FOX Вт, 13 окт 2009, 08:59

Mr. FOX Почетный маздавод Сообщения: 2942 Благодарности: 22 шт. –>Благодарности: 22 шт. Регистрация: Пн, 14 июл 2008 Откуда: Moscow, Russia Машина: Atenza Sport 23Z 2.3

• Сайт
• ICQ

Re: Предохранители и реле

Абдурагим Пт, 22 янв 2010, 20:10

Re: Предохранители и реле

MAKSSS Пт, 22 янв 2010, 21:37

MAKSSS Продвинутый маздавод Сообщения: 539 Благодарности: 14 шт. –>Благодарности: 14 шт. Регистрация: Сб, 28 мар 2009 Откуда: Ярославль Машина: M6 FL;Sed;1,8; 2006

• Сайт
• ICQ

Re: Предохранители и реле

Абдурагим Сб, 23 янв 2010, 08:14

Re: Предохранители и реле

Venom Сб, 23 янв 2010, 21:30

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

Абдурагим Сб, 23 янв 2010, 22:05

Re: Предохранители и реле

Aleksej Вс, 24 янв 2010, 01:13

Aleksej Почетный маздавод Сообщения: 1152 Благодарности: 9 шт. –> Благодарности: 9 шт. Регистрация: Чт, 10 июл 2008 Откуда: ЛССР, Вентспилс

Re: Предохранители и реле

Абдурагим Вс, 24 янв 2010, 09:21

Re: Предохранители и реле

Абдурагим Вс, 24 янв 2010, 14:20

Re: Предохранители и реле

Venom Вс, 24 янв 2010, 16:12

Venom Почетный маздавод Автор этого топика… Сообщения: 1267 Благодарности: 69 шт. –> Благодарности: 69 шт. Регистрация: Чт, 15 янв 2009 Откуда: Новосибирск

Re: Предохранители и реле

gendor Пн, 25 янв 2010, 13:23

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

MAKSSS Пн, 25 янв 2010, 13:39

Енто в салоне, напротив твоей левой коленки Пассажирское не работает – значит перегорел обогрев, тебе сюда viewtopic.php?f=105&t=35509&start=0

MAKSSS Продвинутый маздавод Сообщения: 539 Благодарности: 14 шт. –>Благодарности: 14 шт. Регистрация: Сб, 28 мар 2009 Откуда: Ярославль Машина: M6 FL;Sed;1,8; 2006

• Сайт
• ICQ

Re: Предохранители и реле

gendor Пн, 25 янв 2010, 18:16

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

Абдурагим Ср, 27 янв 2010, 11:33

Re: Предохранители и реле

gendor Ср, 27 янв 2010, 12:34

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Re: Предохранители и реле

Tkemaly Ср, 27 янв 2010, 13:03

Tkemaly Продвинутый маздавод Сообщения: 914 Благодарности: 5 шт. –> Благодарности: 5 шт. Регистрация: Чт, 11 окт 2007

Re: Предохранители и реле

gendor Ср, 27 янв 2010, 14:15

Аккум может выдавать малый заряд и японотехника никогда не заведется, пока не подзарядишь его. Как правило такое случается на дохлых, у меня был проблемный аккум, перепробовал все, пока не посоветовали выкинуть аккумулятор.Так же может быть и нормальный аккумулятор, но авто видит его плохим, не знаю что палит, мозги или релешка какая.Такая проблема, если авто крутит мотор, все норм а вот искры нет -)

Я не специалист по авто, просто у меня была такая проблема и я все проклял. А решением оказался новый аккумулятор

gendor Влившийся в движение Сообщения: 249 Благодарности: 0 шт. –>Благодарности: 0 шт. Регистрация: Ср, 26 авг 2009 Откуда: Москва | Орехово-Борисово Южное Машина: Canon EOS + 28-135

ICQ

Предохранители и реле Mazda CX-7

Рассмотрены автомобили Mazda CX 7 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 года выпуска.

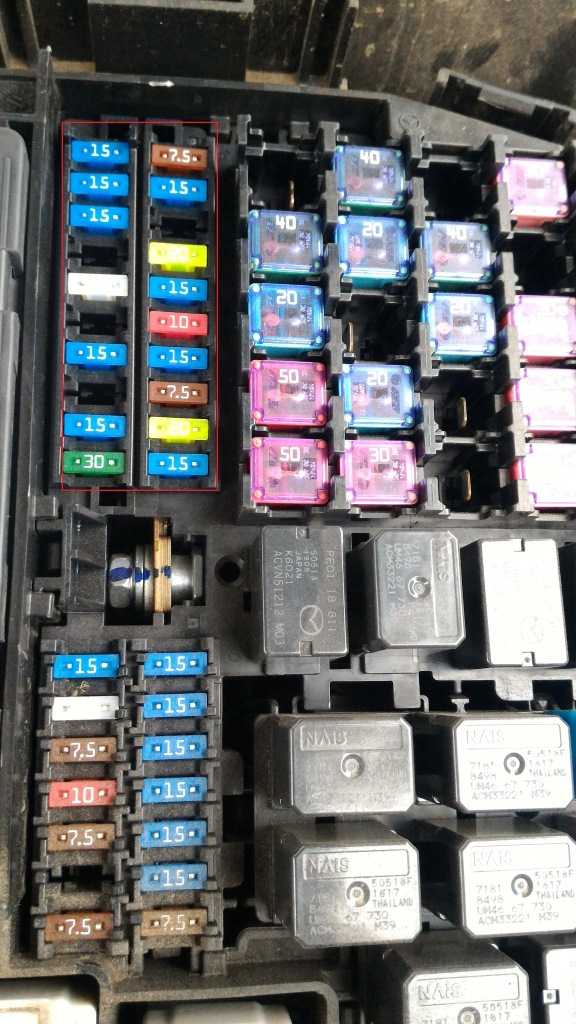

Блок предохранителей и реле в моторном отсеке Mazda CX-7

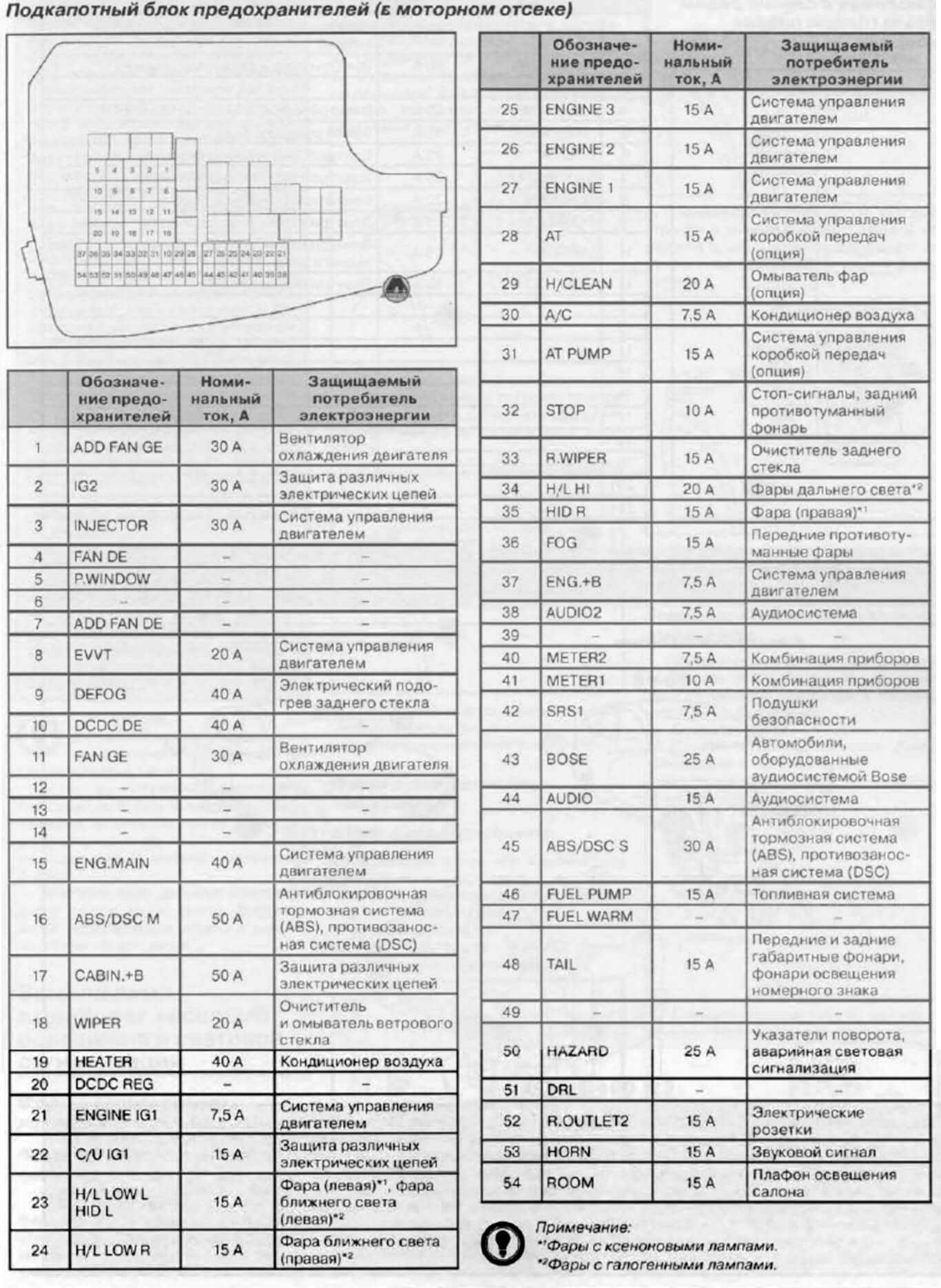

Схема расположения предохранителей и реле под капотом.

Расшифровка предохранителей Mazda CX-7 (автомобили до 2009 года выпуска).

Реле обогревателя заднего стекла

Реле управления цепями ламп освещения

Реле электродвигателя вентилятора отопителя

Реле фонарей заднего хода

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Основные цепи зажигания

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора отопителя

(40A) Основные цепи зажигания

(30A) Система управления двигателем

(40A) Электропривод сидений

(30A) Система управления двигателем

(30A) Электропривод стеклоподъемников

(30A) Обогреватель заднего стекла

(20A) Электропривод стеклоподъемников

(15A) Лампа дальнего света (правая)

(15A) Система омывателя/очистителя фар

(20A) Система управления двигателем

(15A) Лампа ближнего света (левая)

(15A) Лампа ближнего света (правая)

(15A) Система управления двигателем

(10A) Система управления двигателем

(7,5A) Система управления двигателем

Расшифровка предохранителей и реле под капотом Mazda CX-7 (автомобили после 2009 года выпуска).

Реле обогревателя заднего стекла

Реле управления цепями ламп освещения

Реле электродвигателя вентилятора отопителя

Реле фонарей заднего хода

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Основные цепи зажигания

(40A) Электродвигатель вентилятора системы охлаждения

(40A) Электродвигатель вентилятора отопителя

(30A) Система управления двигателем

(30A) Электропривод сидения

(30A) Система управления двигателем

(30A) Электропривод стеклоподъемников

(30A) Электропривод сидения

(30A) Основные цепи зажигания

(30A) Обогреватель заднего стекла

(15A) Дальний свет правой фары

(15A) Дальний свет левой фары

(20A) Электрооборудование прицепа

(15A) Лампа ближнего света (левая)

(15A) Лампа ближнего света (правая)

(15A) Система управления двигателем

(10A) Система управления двигателем

(10A) Система управления двигателем

(7,5A) Система управления двигателем

(10A) Система управления двигателем

Блок реле в моторном отсеке Mazda CX-7.

Реле задних противотуманных фонарей

Реле системы кондиционирования

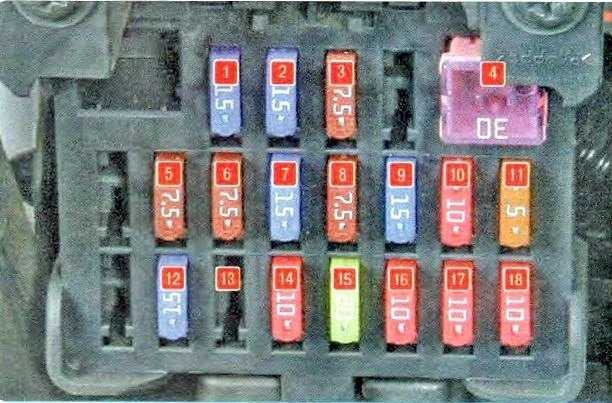

Блок предохранителей в салоне Mazda CX-7​.

Расположен слева за пластиковой крышкой.

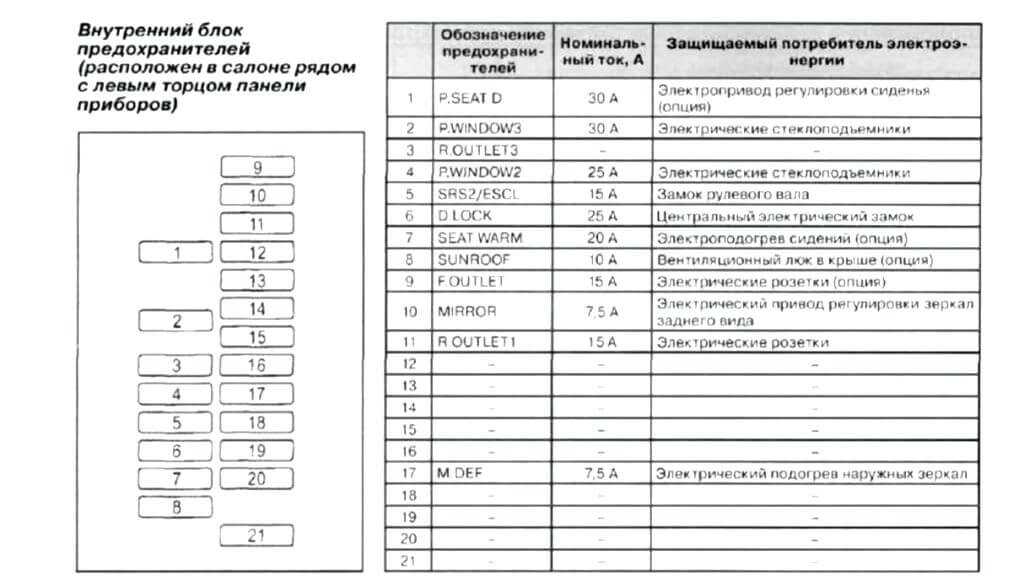

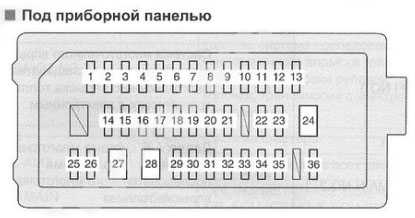

Схема расположения предохранителей в блоке под панелью приборов.

Описание и назначение предохранителей для Mazda CX-7 до 2009 года выпуска.

(30A) Очиститель лобового стекла

(15A) Разъем питания дополнительного оборудования

(15A) Разъем питания дополнительного оборудования, предохранитель прикуривателя Mazda CX-7.

(7,5A) Электропривод зеркал заднего вида

(7,5A) Обогреватель зеркал заднего вида на дверях

(7,5А) Система управления двигателем

(15А) Электропривод стеклоподъемников

(15A) Система управления двигателем

(10А) Основные цепи зажигания

(5A) Многофункциональный блок управления

(15А) Распределение питания аккумуляторной батареи

(10A) Подсветка выключателей

(20A) Подогреватель сидений

(10А) Система кондиционирования

(10A) Очиститель/омыватель заднего стекла

(10А) Задний противотуманный фонарь

Описание и назначение предохранителей в салоне для Mazda CX-7 после 2009 года выпуска.

(20A) Очиститель лобового стекла

(30A) Электропривод стеклоподъемников

(15A) Разъем питания дополнительного оборудования

(7,5A) Электропривод зеркал заднего вида

(15A) Разъем питания дополнительного оборудования, предохранитель прикуривателя Mazda CX-7.

(7,5A) Обогреватель зеркал заднего вида на дверях

Система управления двигателем

(15A) Электропривод стеклоподъемников

(15A) Система управления двигателем

(15A) Основные цепи зажигания

(10A) Подсветка выключателей

(15A) Распределение питания аккумуляторной батареи

Блок реле и предохранителей №2 Ауди A4 (B7)

Блок предохранителей и реле №2 Ауди А4 (B7)

Блок реле и предохранителей №2 Audi A4 B7 располагается в салоне автомобиля в подрулевом пространстве с левой стороны по ходу движения. Для доступа к Блоку реле №2 необходимо демонтировать обшивку подрулевого пространства.

№	Назначение реле и предохранителей
1	Реле топливного насоса
2	Реле усилителя рулевого управления
3	Реле двухтонального звукового сигнала
4	Реле вакуумного насоса усилителя тормозов
5	Свободный разъем
6	Реле вспомогательных систем зажигания
7	Свободный разъем
8	Свободный разъем
9	Свободный разъем
F1	Свободный разъем
F2	Термопредохранитель электропривода солнцезащитной шторки заднего стекла (10А)
F3	Свободный разъем
F4	Термопредохранитель электропривода задних стеклоподъемников (30А)
F5	Электропривод регулировки сидений (10А)
F6	Термопредохранитель электропривода передних стеклоподъемников (30А)
F7	Предохранитель электрооборудования прицепа (30А)

Как снять приборку

Чтобы демонтировать панель потребуется выполнить последовательность действий.

1. Обесточить машину и установить ее в устойчивом положении.
2. Полностью опустить рулю в нижнее положение.
3. Снять пластиковый кожух колонки, выкрутив крепежные винты.
4. Далее нужно использовать специальные лопатки или плоскую отвертку. Потребуется выщелкнуть пластмассовые клипсы крепления облицовки щитка приборов.
5. После снятия всех облицовок, следует выкрутить 4 винта креплений самого щитка.
6. После этого потребуется приподнять доску и отключить контактные группы приборов.
7. Теперь можно полностью снять щиток с машины.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать у ОФИЦИАЛЬНОГО ДИЛЕРА.

• Откуда: Москва
• Клуб RMC: Я не в клубе
• Машина: Не Mazda

• Откуда: Маскфе
• Клуб RMC: Mazda6.ru
• Машина: MAZDA CX-5 SPORT 4WD

• Откуда: Маскфе
• Клуб RMC: Mazda6.ru
• Машина: MAZDA CX-5 SPORT 4WD

• Откуда: Королёв
• Клуб RMC: Cx-5.ru
• Машина: MAZDA CX-5 TOURING 4WD

с утра сегодня ехал по трассе, и загорелась лампа подушки на приборке.

Значения кодов мигания индикатора подушки безопасности :

3. Замена предохранителей

Электрическое оборудование вашего автомобиля защищено плавкими предохранителями. При отказе какого-либо прибора освещения, дополнительного оборудования или, если не работают кнопки управления, проверьте исправность предохранителя соответствующей электрической цепи. Если предохранитель перегорел, внутренний проводник предохранителя будет расплавлен. Если после замены новый аналогичный предохранитель снова перегорает, то не следует включать соответствующее электрическое оборудование автомобиля. Срочно обратитесь на сервисную станцию официального дилера Mazda для ремонта.

Замена электрических предохранителей в блоке, расположенном за перчаточным ящиком

При отказе какого-либо электрооборудования автомобиля проверьте исправность предохранителя соответствующей электрической цепи, который расположен в блоке предохранителей со стороны водителя.

1. Поверните выключатель зажигания в положение «OFF» (Выключено), выключите все потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Для извлечения предохранителя из гнезда используйте пластмассовый пинцет, прикрепленный к крышке блока предохранителей, расположенных в моторном отсеке.

4. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым.

5. Вставьте в гнездо новый предохранитель, рассчитанный точно на такую же величину номинального тока. Проверьте, чтобы предохранитель был надежно зафиксирован в гнезде панели. Если предохранитель не фиксируется в гнезде, прибегните к помощи специалистов. Для этого обратитесь на сервисную станцию официального дилера Mazda. Если запасной предохранитель требуемого номинала отсутствует, то в качестве временной меры можно взять нужный предохранитель, защищающий электрический прибор, который существенно не влияет на функционирование автомобиля.

Внимание: Всегда заменяйте перегоревший предохранитель на исправный, который рассчитан точно на такую же величину номинального тока. В противном случае вы можете вывести из строя систему электрического оборудования автомобиля

Замена предохранителей, расположенных под капотом

1. Поверните выключатель зажигания в положение «OFF» (Выключено), выключите все потребители электроэнергии.

2. Откройте крышку блока предохранителей.

3. Проверьте состояние предохранителя. Если предохранитель перегорел, замените его новым (см. выше).

Блок реле №3 Ауди А4 (B7)

Блок предохранителей и реле №3 Ауди А4 (B7)

Блок реле №3 Ауди А4 (B7) располагается в электроотсеке аккумуляторной батареи автомобиля в подкапотном пространстве автомобиля. Для доступа к реле необходимо отщелкнуть защелки и открыть защитную крышку.

№	Назначение реле и предохранителей
1.1	Реле нагревателя охлаждающей жидкости V6(бензин)/Реле подкачивпющего топливного насоса(дизель)
1.2	Реле системы управления трансмиссией Multitronic
2	Реле насоса системы подачи воздуха на выпуск(бензин)/Реле свечей накаливания(дизель)
3	Реле управления насосом системы охлаждения(бензин)/Реле управления двигателем(дизель)
4	Реле выключателя запуска
A	Предохранитель для электронно-цифрового устройства управления двигателем(15А)
B	Предохранитель электродвигателя насоса подачи воздуха на выпуск(бензин 40А)/Свечи накала(дизель 60А/80А)
C	Предохранитель управления автоматической коробкой передач(15А)

Когда загорается скользкая дорога?

• на всех колёсах должна быть установлена одинаковая резина, подходящая по типоразмеру;
• нельзя допускать перегруза багажного отсека;
• необходимо своевременно очищать лобовое стекло от загрязнений.

1 PCS Система пред аварийной безопасности 2 40А BLOWER Электромотор вентилятора 3 30А FUEL PUMP Топливный насос 4 40А FAN 2 Вентилятор радиатора 5 40А IG KEY1 Система зажигания 6 40А FAN1 Вентилятор радиатора 7 30А P. В блоке OBDll эта ошибка P0472 Нарушение в цепи датчика обратного давления выхлопного газа.

На каком расстоянии ставится знак Скользкая дорога в населенном пункте? Если бортовой компьютер выдает информацию о неисправности SCBS Мазда, лучше перестраховаться и заехать на СТО, т. к. проблемы с механизмами торможения могут привести к ДТП. На основании данных, полученных от датчиков, блок управления генерирует управляющие сигналы для исполнительных устройств систем, входящих в состав ESC. SCBS способна полностью предотвратить аварию при скорости в 15 км час и значительно уменьшить её последствия при 30 км час.

Contents

Подготовительные работы
Принципы работы
Полезные подсказки
Преимущества и недостатки
Тонкости монтажа
Сгорела лампа
Поломка датчиков
Сгорел предохранитель
Технические показатели

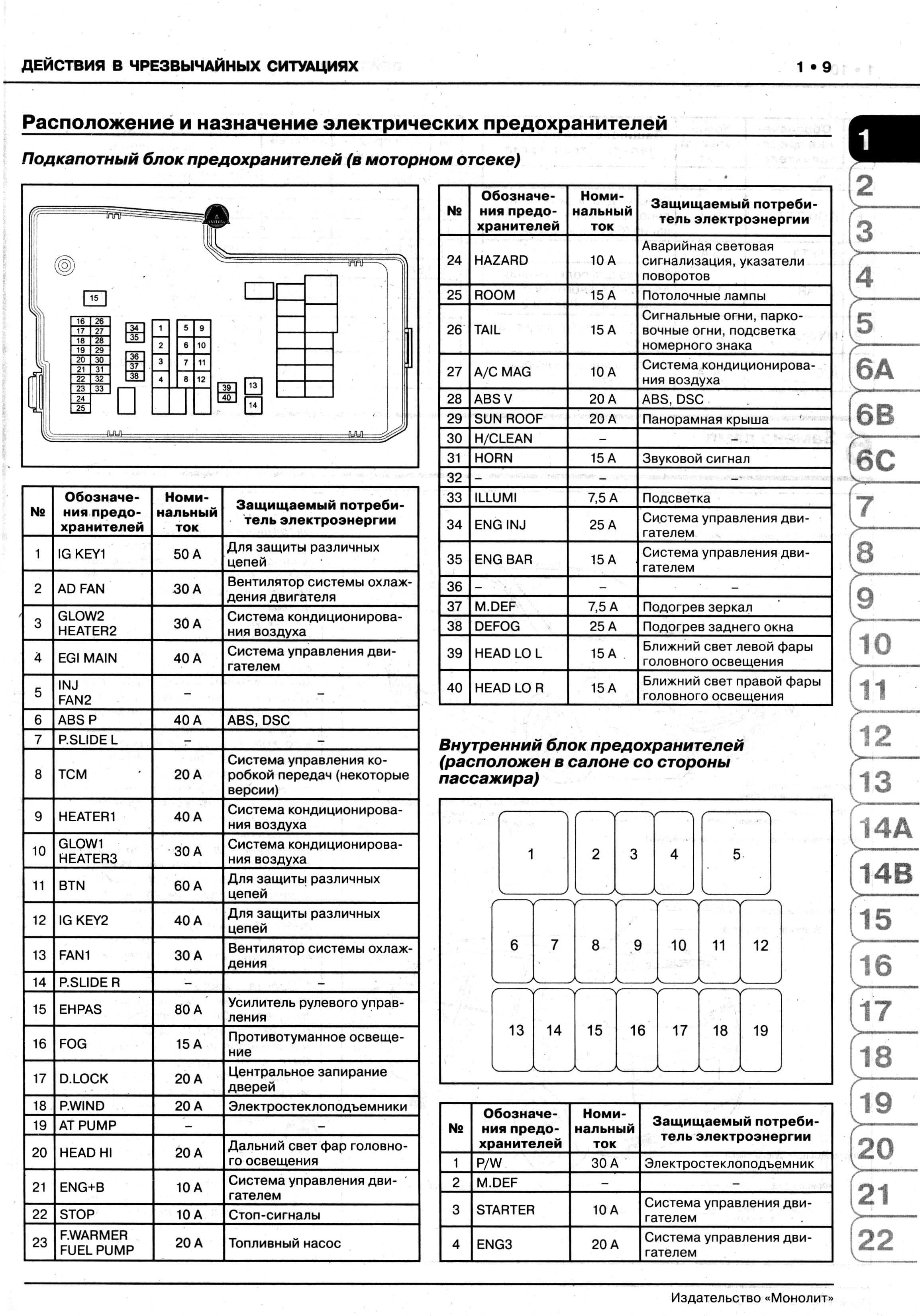

Замена предохранителей на Mazda 6

Подготовительный этап: инструменты не понадобятся, так как нет необходимости что-то отвинчивать.

Последовательность действий:

• Mazda 6 устанавливаем на площадку, блокируем задние колеса противооткатными башмаками, выжимаем стояночный тормоз;
• Чтобы заменить модули в салоне необходимо открыть переднюю пассажирскую дверь. С правой стороны центрального канала расположен технологический люк;
• Аккуратно открываем его, смотрим на схему расположение модулей. Извлекаем предохранитель по порядковому номеру. Схема расположения указана с тыльной стороны крышки;
• Сверяем показатель силы тока (ампераж) с данными, указанными в руководстве по эксплуатации.

Водителю на заметку!!! Недопустимо устанавливать предохранители с большей или меньшей силой тока. В обоих случаях это приведет к выходу из строя оборудования, которое закреплено за модулем.

• Если необходимо заменить монтажный блок в салоне целиком, то потребуется отвертка с крестообразным наконечником. Отвинчиваем два винта, отсоединяем контакты от платы, извлекаем ее со штатного места;
• Проводим профилактику, заменяем изношенные элементы новыми, собираем конструкцию в обратной последовательности.

Алгоритм замены реле – коммутаторов в моторном отсеке автомобиля Мазда 6

• Открываем капот, останавливаем двигатель, снимаем силовые клеммы с аккумуляторной батареи;
• В правой части под капотом, ближе к жабо, расположен монтажный блок с силовыми реле;
• Извлекаем неисправный элемент, предварительно сверив расположение по схеме, обозначенной на тыльной стороне пластиковой крышки.

Устанавливаем новые модули, закрываем крышку, проверяем исправность работы агрегатов, запускаем мотор.

Средний срок эксплуатации предохранителей 45 тыс. км.

Блок в салоне

Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой. Для доступа потяните за крышку на себя.

Вариант 1

Фото — схема

p, blockquote 8,0,0,0,0 —>

1	15А OUTLET 1 — Дополнительная электрическая розетка в салоне, прикуриватель
2	15А OUTLET 2 — Дополнительная электрическая розетка в багажнике
3	7,5А P.MIR — Зеркало с электрическим приводом
4	30А WIPER — Очиститель и омыватель ветрового стекла
5	7,5А M.DEF — Обогреватель зеркала
6	7,5А ENG BAR 3 — Измеритель расхода воздуха, клапан EGR
7	15А P.WIND — Стекло подъемники с электрическим приводом
8	7,5А A/B — Система пассивной безопасности, Подушки безопасности
9	15А ENGINE — Система управления двигателем
10	10А METER — Комбинация приборов
11	5А BBS — Охранное стройство
12	15А ROOM — Освещение салона, Аудиосистема
13	Резерв
14	10А ILLUMI A/C — Подсветка панели приборов
15	20А SEAT — Обогреватель сидения
16	10А А/С — Кондиционер
17	10А R.WIP — Очиститель и омыватель заднего стекла
18	10А R.FOG — Задний противотуманный фонарь

Вариант 2

Обозначение предохранителей

p, blockquote 12,0,0,0,0 —>

1	30А P.WIND2 — Стекло подъемники с электрическим приводом
2	15А OUTLET 1 — Дополнительная электрическая розетка в салоне, прикуриватель
3	7,5А P.MIR — Зеркало с электрическим приводом
4	15А OUTLET 2 — Дополнительная электрическая розетка
5	Резерв
6	30А WIPER — Очиститель и омыватель ветрового стекла
7	7,5А M.DEF — Обогреватель зеркала
8	7,5А ENG BAR 3 — Измеритель расхода воздуха, клапан EGR
9	15А P.WIND — Стекло подъемники с электрическим приводом
10	7,5А А/В — Усовершенствованная система пассивной безопасности, подушки безопастности
11	15А ENGINE — Система управления двигателем
12	15А METER — Комбинация приборов
13	10А ILLUMI — Подсветка панели приборов
14	15А ROOM — Аудиосистема, верхнее освещение салона
15	20А SEAT — Обогреватель сидения
15	R.FOG — Задние противотуманные фары
16	10А A/C — Кондиционер
16	SIREN — Охранная сигнализация
17	20А SEAT — Обогреватель сидений
18	10А A/C — Кондиционер
19	10А R.WIP — Задний стеклоочиститель и омыватель

Блок в салоне

Он расположен в нижней части панели приборов со стороны водителя, за защитной крышкой. Потяните крышку на себя, чтобы получить доступ.

Вариант 1

Фото — схема

Описание

1	15А OUTLET 1 — Дополнительная розетка в салоне, прикуриватель
2	15A OUTLET 2 — Дополнительная электрическая розетка в багажнике
3	7,5А П.МИР — Зеркало с электроприводом
4	WIPER 30A — Очиститель и омыватель ветрового стекла
5	7.5A M.DEF — Зеркало с подогревом
6	7,5А ENG BAR 3 — Расходомер воздуха, клапан EGR
7	15A P.WIND — Стеклоподъемник с электроприводом
восемь	7.5AA / B — Пассивная система безопасности, подушки безопасности
девять	ДВИГАТЕЛЬ 15А — Система управления двигателем
10	METRO 10A — Панель приборов
одиннадцать	5A BBS — Здание охраны
12	КОМНАТА 15А — Внутреннее освещение, Аудиосистема
13	Бронировать
14	10A ILLUMI A / C — Освещение приборной панели
15	SEAT 20A — Сиденье с подогревом
16	10А А / С — Кондиционер
17	10А R.WIP — Стеклоочиститель и омыватель заднего стекла
18	10А R.FOG — Фонарь противотуманный задний

Вариант 2

Схема

Обозначение предохранителя

1	30A P.WIND2 — Стеклоподъемник с электроприводом
2	15А OUTLET 1 — Дополнительная розетка в салоне, прикуриватель
3	7,5А П.МИР — Зеркало с электроприводом
4	15А ВЫХОД 2 — Дополнительная электрическая розетка
5	Бронировать
6	WIPER 30A — Очиститель и омыватель ветрового стекла
7	7.5A M.DEF — Зеркало с подогревом
восемь	7,5А ENG BAR 3 — Расходомер воздуха, клапан EGR
девять	15A P.WIND — Стеклоподъемник с электроприводом
10	7.5AA / B — Расширенная система пассивной безопасности, подушка безопасности
одиннадцать	ДВИГАТЕЛЬ 15А — Система управления двигателем
12	15А СЧЕТЧИК — Панель приборов
13	10A ILLUMI — Освещение приборной панели
14	КОМНАТА 15А — Аудиосистема, верхнее внутреннее освещение
15	SEAT 20A — Сиденье с подогревом
15	R.FOG — Задний противотуманный фонарь
16	10A A / C — Кондиционер
16	СИРЕНА — Охранная сигнализация
17	SEAT 20A — Сиденья с подогревом
18	10A A / C — Кондиционер
19	10А R.WIP — Стеклоочиститель и омыватель задний

Руководство по эксплуатации

Как известно всем владельцам Chevrolet Cobalt и Ravon R4, автомобиль достаточно умен и не позволяет хитрому пользователю разрядить аккумулятор прослушиванием музыки или подключением приборов в розетку 12V при заглушенном двигателе. Спустя десять минут после того, как вытащишь ключ, мозги машины автоматически обесточивают всю электрику на борту.

За данную функцию отвечает реле под номером R6 в салонном блоке предохранителей:

Как нетрудно догадаться, оно размыкает и замыкает питание на магнитолу, электрические стеклоподъемники и розетку 12V (в простонародье — прикуриватель). Из чего следует, что избавившись от реле можно на постоянно подключить наши электроприборы независимо от состояния зажигания.

ПРЕЖДЕ ЧЕМ ЗАНИМАТЬСЯ С ЭЛЕКТРИКОЙ АВТОМОБИЛЯ, ОБЕСТОЧЬТЕ БОРТОВУЮ СЕТЬ ПУТЕМ СКИДЫВАНИЯ МИНУСОВОЙ КЛЕММЫ С АККУМУЛЯТОРА!

И на его место устанавливаем перемычку:

Готово. Больше не понадобится судорожно вставлять ключ чтобы поднять забытые стекла Ну а прослушиванием магнитолы без заведенного двигателя злоупотреблять не стоит, штатный аккумулятор Кобальта, а особенно Равона Р4 (сэкономили на поставщике батареи в правопреемнике кобальта) не блистает параметрами, потому есть риск разрядить аккумулятор ниже порогового значения, при котором ЭБУ автомобиля просто отказывается крутить стартер, который еще спокойно мог бы завести двигатель.

Большинство электрических цепей американского седана защищено плавкими предохранителями. Мощные потребители подключаются через реле. Большинство защитных элементов находятся в монтажных блоках, расположенных в салоне и под капотом.

Информация по схемам актуальна для моделей Шевроле Круз 2-го поколения (T250) 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 года выпуска c бензиновым 1,5-литровым двигателем. С 2015 по 2020 выпускался под брендом Ravon R4.

В моторном отсеке

Находится около АКБ. Он закрыт защитной крышкой. Общий вид блока.

Схема моторного блока предохранителей
№ (Ток, А)	Описание
MF1 (25)	Не используется
MF2 (7,5)	Электроприводы наружных зеркал заднего вида
MF3 (5)	Не используется
MF4 (25)	Не используется
MF5 (30)	Блок управления ABS (тормоза АБС)
MF6 (5)	Не используется
MF7 (15)	Не используется
MF8 (15)	Блок управления автоматической коробкой передач
MF9 (5)	Система регулирования напряжения в бортовой сети
MF10 (10)	Корректор фар
MF11 (20)	Не используется
MF12 (30)	Элемент обогрева заднего стекла
MF13 (10)	Не используется
MF14 (7,5)	Элементы обогрева наружных зеркал заднего вида
MF15 (20)	Не используется
MF16 (25)	Элементы обогрева передних сидений
MF17 (10)	Не используется
MF18 (10)	Блок управления двигателем, блок управления автоматической коробкой передач
MF19 (20)	Бензонасос Chevrolet Cobalt
MF20 (15)	Не используется
MF21 (10)	Блок управления двигателем
MF22 (10)	Нет
MF23 (10)	Блок управления двигателем
MF24 (10)	Омыватель ветрового стекла
MF25 (10)	Не используется
MF26 (10)	Блок управления двигателем
MF27 (10)	Не используется
MF28 (10)	Блок управления двигателем
MF29 (20)	Блок управления двигателем
MF30 (15)	Катушки зажигания, форсунки
MF31 (10)	Левая блок-фара (дальний свет)
MF32 (10)	Правая блок-фара (дальний свет)
MF33 (15)	Блок управления двигателем
MF34 (15)	Звуковой сигнал (гудок)
MF35 (10)	Муфта компрессора кондиционера
MF36 (10)	Противотуманные фары
JF1 (40)	Блок управления ABS (тормоза АБС)
JF2 (30)	Очиститель ветрового стекла
JF3 (40)	Блок управления отоплением, вентиляцией и кондиционированием
JF4 (30)	Монтажный блок в салоне (цепи защищаемые предохранителями F27, F28, F29, F30)
JF5 (40)	Не используется
JF6 (30)	Не используется
JF7 (40)	Не используется
JF8 (30)	Вентилятор системы охлаждения (малая и средняя скорость)
JF9 (40)	Вентилятор системы охлаждения (большая скорость)
JF10 (30)	Не используется
JF11 (30)	Тяговое реле стартера
SP1 (25), SP2 (20), SP3 (15), SP4 (30), SP5 (10), SP6 (7,5), SP7 (5)	Запасной
MF1-MF36 — предохранители малого размера; JF1-JF11 — предохранители большого размера; К1-К8 — реле; 1 — пинцет для снятия предохранителей

Модули реле в моторном блоке
№	Наименование
К1	Пусковое реле
К2	Реле бензонасоса
КЗ	Нет
К4	Нет
К5	Главное реле
К6	Реле большой скорости вентилятора системы охлаждения
К7	Реле стартера
К8	Реле малой скорости вентилятора системы охлаждения

В салоне

Расположен с водительской стороны, снизу приборной панели. Он закрыт пластиковой крышкой. Общий вид блока.

• Распиновка центрального замка ауди а4 б5



• Распиновка приборки т4 1.9 дизель



• Ошибка с1015 сузуки гранд витара



• От какой машины подходит стартер на пежо 206



• С чего подходит стартер на синтай 120

Дополнительные предохранители и реле Ауди A4 (B7)

В зависимости от комплектации поставки автомобиля возможно наличие дополнительных колодок реле Ауди А4 (B7) в месте расположения блока реле №2.

Дополнительная колодка реле Ауди А4 (B7)

№	Назначение реле и предохранителей
1	Свободный разъем
2	Свободный разъем
3	Свободный разъем
4	Реле такси
A	Свободный разъем
B	Опционально: защита от взлома
C	Свободный разъем
D	Свободный разъем
E	Блок управления электродвигателем вентилятора 2 системы охлаждения
F	Предохранитель для автомобилей специального назначения (10А)
G	Предохранитель для вентилятора радиатора V6 (40А/60A)
H	Предохранитель управляющего устройства антиблокировочной системы (50А)

Реле и предохранители

Электрические реле обычно расположены вместе с предохранителями в одном блоке.

ВАЖНО! Чтобы обезопасить электрическую сеть от резких перепадов напряжения и сберечь предохранители, при подключении дополнительных электроприборов придерживайтесь рекомендаций. Сначала включаем в розетку компрессор, потом включаем зажигание и только после этого включаем электроприбор

Рекомендуем почитать:

• Для определения мощности двигателей и агрегатов используются ватты и киловатты. Но на практике и в…

  25 февраля

• Хорошая машина – вложения на долгосрочную перспективу. Поэтому ее выбирать надо придирчиво. Статистика неумолима, лучшие…

  25 февраля

• Механическая коробка передач существует около столетия. В последнее время она стала активно уступать свои позиции…

  25 февраля

Двигатель

Заменить антифриз Мазда СХ-7 своими рукамиКак поменять бензонасос Mazda CX-7Ремонт блока управления двигателем Мазда CX-7Заменить водяной насос Мазда ЦХ-7Как снять впускной коллектор Mazda ЦХ-7Установка втулки на стартере Мазда CX-7 своими рукамиУстановка втулки шатуна Мазда ЦХ-7Снять выпускной коллектор Мазда CX-7Как поменять гидрокомпенсаторы Мазда CX-7Как заменить головку блока цилиндров Мазда ЦХ-7 своими рукамиПоменять датчик давления масла Mazda CX-7Как поменять датчик детонации Mazda ЦХ-7 своими рукамиУстановка датчика кислорода Mazda CX-7Как поменять датчик коленвала Мазда ЦХ-7Как поменять датчик массового расхода воздуха Mazda СХ-7Поменять датчик охлаждающей жидкости Мазда CX-7Как поменять датчик распредвала Мазда CX-7 своими рукамиЗамена датчика температуры Мазда CX-7Замена датчика уровня топлива Mazda ЦХ-7 своими рукамиКак поменять датчик холостого хода Mazda CX-7Установка дмрв Mazda СХ-7Как снять клапанную крышку Mazda CX-7Поменять компрессор кондиционера Mazda СХ-7Поменять кран отопителя Mazda СХ-7Снятие крышки двигателя Мазда CX-7Замена масла в акпп Мазда ЦХ-7 своими рукамиКак заменить масло в двигателе Мазда ЦХ-7 своими рукамиКак заменить маслосъемные колпачки Мазда ЦХ-7 своими рукамиРемонт маслосъемных колец Mazda ЦХ-7 своими рукамиКак заменить масляный насос Mazda ЦХ-7Установка направляющих втулок клапанов Mazda CX-7 своими рукамиКак заменить натяжитель цепи грм Mazda CX-7Замена натяжного ролика ремня генератора Mazda ЦХ-7 своими рукамиРемонт опор двигателя Mazda ЦХ-7Заменить охлаждающую жидкость Mazda ЦХ-7Как заменить подушки двигателя Mazda СХ-7Как заменить подшипник коленвала Мазда CX-7Поменять помпу Mazda СХ-7Как заменить поршневые кольца Мазда CX-7Ремонт прокладки гбц Mazda ЦХ-7 своими рукамиКак заменить прокладку головки блока цилиндров Мазда ЦХ-7 своими рукамиКак поменять прокладку клапанной крышки Мазда СХ-7Как поменять прокладку коллектора Mazda CX-7Ремонт радиатора кондиционера Мазда ЦХ-7 своими рукамиКак поменять радиатор печки Mazda ЦХ-7Ремонт распредвала Mazda CX-7Как поменять расширительный бачок Мазда СХ-7 своими рукамиКак заменить ремень генератора Мазда ЦХ-7 своими рукамиКак поменять ремень грм Mazda CX-7Заменить ремень кондиционера Mazda ЦХ-7 своими рукамиКак поменять сальник двигателя Мазда СХ-7Как поменять сальник коленвала Мазда СХ-7Как поменять сальник распредвала Mazda ЦХ-7Как заменить сальники клапанов Mazda CX-7 своими рукамиЗамена стартера Mazda СХ-7 своими рукамиКак заменить термостат Мазда CX-7Замена топливного насоса Мазда ЦХ-7 своими рукамиУстановка цепи грм Mazda CX-7 своими рукамиКак поменять шкив коленвала Мазда СХ-7

Подвеска

Замена втулки стабилизатора Mazda CX-7Как поменять задние амортизаторы Mazda СХ-7Замена задних пружин Mazda ЦХ-7 своими рукамиПоменять задние стойки Mazda СХ-7Как заменить задний ступичный подшипник Mazda ЦХ-7Как заменить колесо Мазда ЦХ-7Как заменить опорный подшипник Mazda CX-7 своими рукамиКак поменять передние амортизаторы Мазда СХ-7Как заменить передние пружины Мазда ЦХ-7Ремонт передних стоек Мазда ЦХ-7 своими рукамиКак заменить передний ступичный подшипник Мазда ЦХ-7 своими рукамиКак заменить подшипник задней ступицы Мазда CX-7Поменять подшипник передней ступицы Mazda CX-7Как заменить резинки стабилизатора Mazda СХ-7Как заменить сайлентблоки задней балки Мазда СХ-7 своими рукамиРемонт сайлентблоков задних рычагов Мазда СХ-7Заменить сайлентблоки передних рычагов Mazda ЦХ-7Как поменять стойки стабилизатора Mazda CX-7Как заменить шаровую опору Mazda CX-7 своими рукамиКак заменить шпильку колеса Mazda ЦХ-7Как заменить шпильку на ступице Mazda СХ-7 своими руками

Предохранители и реле Toyota Camry XV50, 55 в салоне

Эти предохранители расположены под панелью приборов с левой стороны. Смотрите на фото. Нормально к ним подлезть можно если лечь спиной на пол и задрать голову вверх. Неудобно, а что делать…

Вот так выглядит блок предохранителей. На нем есть также крышка с подсказками.

Если подсказки вам не помогают, то еще раз смотрим на расположение предохранителей…

И обращаемся к таблице, где приведено их предназначение, исходя из позиций на рисунке.

Плавкий предохранитель	Номинал тока	Цепь
1	ECU-IG1 N0.2	10 А	Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
2	ECU-IG1 N0.1	10 A	Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
3	PANEL	10 A	Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
4	TAIL	15 A	Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
5	DOOR F/R	20 A	Передний правый электрический стеклоподъемник
6	DOOR R/R	20 A	Задний правый электрический стеклоподъемник
7	DOOR F/L	20 A	Передний левый электрический стеклоподъемник
8	DOOR R/L	20 A	Задний левый электрический стеклоподъемник
9	H-LP LVL	7.5 A	Фары (ближний свет)
10	WASHER	10 A	Стеклоочистители и омыватель ветрового стекла
11	A/C-IG1	7.5 A	Система кондиционирования воздуха
12	WIPER	25 A	Стеклоочистители и омыватель ветрового стекла
13	BKUP LP	7.5 A	Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
14	ECU-IG1 NO 3	7.5 A	Нет схемы
15	EPS-IG1	7.5 A	Электропривод руля
16	P/OUTLET RR	20 A	Задняя розетка для электроприборов
17	SFT LOCK-ACC	5 A	Система блокировки передач
18	S/HTR&FAN F/R	10 A	Обогреватели переднего правого сиденья
19	S/HTR&FAN F/L	10 A	Обогреватели переднего левого сиденья
20	OBD	10 A	Бортовая система диагностики
21	ECU-B N0.2	10 A	Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидении, электрический привод регулировки задних сидений, задняя солнцезащитная шторка
22	AM1	7.5 A	Система стартера, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива
23	STOP	7.5 А	Задние габаритные фонари, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система курсовой устойчивости, антиблокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач
24	P/SEAT RR	30 А	Электрический привод регулировки задних сидений
25	А/С-В	7.5 А	Система кондиционирования воздуха
26	S/ROOF	10 А	Нет схемы
27	P/SEAT FR	30 А	Электрический привод регулировки передних сидений
28	PSB	30 А	Нет схемы
29	D/L-AM1	20 А	Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника
30	TI&TE	20 А	Система регулировки наклона и высоты рулевой колонки
31	А/В	10 А	Система подушек безопасности SRS
32	ECU-IG2 N0.1	7.5 А	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
33	ECU-IG2 N0.2	7.5 А	Интеллектуальная система доступа без ключа
34	CIG&P/OUTLET	15 А	Прикуриватель
35	ECU-ACC	7.5 А	Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации
36	S/HTR RR	20 А	Обогреватели задних сидений

 Вот собственно и все. Осталось сказать, что ставим качественные предохранители и того номинала, что и был установлен!!!
