Блок предохранителей в салоне Хендай Грета
Находится с левой стороны под панелью приборов за пластиковой крышкой.Детально смотрите на фото ниже.
На обратной стороне крышки предохранителей имеется схема расположения предохранителей в блоке, а также их номинал и описание.

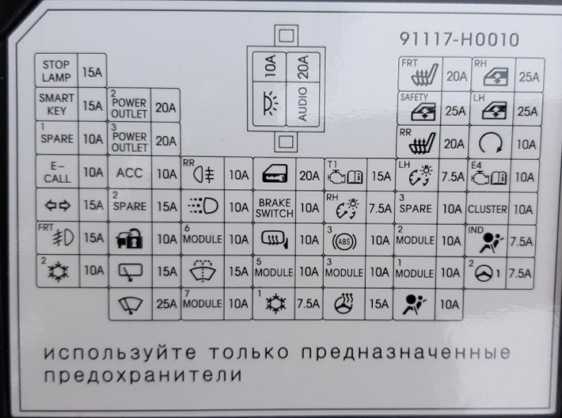

Схема расположения предохранителей в блоке
Описание предохранителей в салоне
| № | наименование | номинал предохранителя | защищаемая цепь |
| 1 | обогрев заднего стекла | 30a | реле обогрева заднего стекла |
| 2 | обогреватель заднего сиденья | 20a | модуль управления обогревателем заднего сиденья |
| 3 | запасной | 30a | — |
| 4 | электростеклоподъемник с защитой от защемления | 25a | модуль электростеклоподъемника водителя с защитой от защемления |
| 5 | указатель поворота | 15a | bcm |
| 6 | обогреватель переднего сиденья | 20a | модуль управления обогревателем сиденья водителя/пассажира |
| 7 | правый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников переключатель электрических стеклоподъемников |
| 8 | левый электростеклоподъемник | 25a | главный переключатель электростеклоподъемников |
| 9 | запасной | 20a | — |
| 10 | bcm | 10a | bcm, эбу электронных ключей, модуль иммобилайзера |
| 11 | задняя розетка питания | 20a | задняя розетка питания |
| 12 | передняя розетка питания | 20a | передняя розетка питания, прикуриватель |
| 13 | блокирование дверей | 20a | реле блокирования/разблокирования, реле разблокирования двери багажного отделения |
| 14 | brake switch | 10a | эбу электронных ключей, выключатель стоп-сигналов |
| 15 | tcu | 15a | a/t : переключатель диапазонов мкпп блок пп (предохранитель — f26 (фонари заднего хода)) |
| 16 | start | 10a | блок пп (реле охранной сигнализации), переключатель диапазонов кпп,
ecm, эбу электронных ключей, переключатель замка зажигания и датчик положения педали сцепления |
| 17 | pdm 1 | 15a | эбу электронных ключей |
| 18 | обогрев зеркал | 10a | наружное зеркало заднего вида со стороны водителя/пассажира |
| 19 | модуль 2 | 10a | консольный переключатель, 4wd ecm, зуммер системы помощи при парковке задним ходом, левый/ правый датчики системы помощи при парковке задним ходом, левый/правый центральные датчики системы помощи при парковке задним ходом |
| 20 | запасной | 10a | — |
| 21 | омыватель | 15a | многофункциональный переключатель |
| 22 | вентилятор 1 | 10a | модуль управления кондиционером |
| 23 | память | 10a | регулятор наружных зеркал заднего вида, цифровые часы, модуль управления кондиционером, комбинация приборов, разъем линии передачи данных |
| 24 | плафон внутреннего освещения | 10a | фонарь багажного отделения, лампа направленного освещения, лапа освещения салона, лампы передних аксессуарных ламп левой/правой |
| 25 | модуль 3 | 10a | bcm, индикатор положения рычага селектора, модуль управления кондиционером, аудиовизуальное головное устройство с навигацией, модуль mts e-call, модуль управления обогревателем сидения водителя/пассажира, модуль управления обогревателем заднего сидения |
| 26 | эбу | 10a | pcm/ecm, эбу электронных ключей, модуль иммобилайзера |
| 27 | кондиционер | 10a | распределительная коробка моторного отсека (реле 1 — реле обогревателя птк) блок пп (реле клаксона), блок управления кондиционером |
| 28 | задний стеклоочиститель | 10a | блок пп (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя |
| 29 | мультимедиа | 20a | аудиосистема, аудиовизуальное головное устройство с навигацией |
| 30 | вентилятор 2 | 10a |
блок управления кондиционером, выключатель клаксона, резистор клаксона |
| 31 | модуль 1 | 10a | bcm, выключатель стоп-сигнала |
| 32 | esp | 10a | переключатель на передней панели, блок управления esp |
| 33 | модуль 5 | 10a | электрохромное зеркало, модуль управления обогревателем заднего сиденья, выключатель устройства регулировки угла наклона фар, обогреватель форсунок омывателя левой/правой фар, модуль управления обогревателя сиденья водителя/пассажира, дополнительная распределительная коробка (реле 2/3 — обогреватель передних стеклоочистителей левый/правый) |
| 34 | запасной | 10a | — |
| 35 | e-call | 10a | модуль mts e-call |
| 36 | запасной | 20a | — |
| 37 | mdps | 10a | блок mdps датчик угла поворота рулевого колеса |
| 38 | подушка безопасности | 10a | модуль управления srs |
| 39 | модуль 4 | 10a | bcm, эбу электронных ключей |
| 40 | подогреватель strg | 15a | bcm |
| 41 | прикуриватель | 20a | предохранитель прикуривателя Hyundai Creta |
| 42 | acc | 10a | реле задней розетки питания, bcm, цифровые часы, модуль mts e-call, аудиосистема, аудиовизуальное головное устройство с навигацией, держатель смартфона, эбу электронных ключей, регулятор наружных зеркал заднего вида |
| 43 | индикатор подушки безопасности | 10a | комбинация приборов |
| 44 | комбинация приборов | 10a | комбинация приборов |
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Предохранители и реле в салоне Киа Церато 3
Блок предохранителей в салоне расположен, аналогично первой модели киа церато, в нижней части панели управления со стороны водителя.
Схема блока предохранителей в салоне Киа Церато 3
Описание
| 1 | 30A POWER SEAT DRIVER — Блок сиденья водителя (электропривод сиденья, поясничная опора) |
| 2 | 25А SPARE — Резерв |
| 3 | 25А POWER WINDOW RH — Интеллектуальная распределительная коробка (реле правого электро стекло подъемника) |
| 4 | 10А TRUNK — Интеллектуальная распределительная коробка (реле крышки багажника) |
| 5 | 25А POWER WINDOW LH — Интеллектуальная распределительная коробка (реле левого электро стекло подъемника) |
| 6 | 20А DOOR LOCK — Интеллектуальная распределительная коробка (реле блокировки дверей, реле разблокирования дверей) |
| 7 | 20А SPARE — Резерв |
| 8 | 20А CIGARETTE LIGHTER — Предохранитель прикуривателя Киа Церато 3, Киа К5, Киа Форте 3 и розетка питания |
| 9 | 20А SEAT HEATER REAR — Резерв |
| 10 | 10А MODULE8 — ВСМ, ЭБУ электронных ключей |
| 11 | 7.5А SPARE — Резерв |
| 12 | 15А SPARE — Резерв |
| 13 | 10А MODULE1 — ЭБУ электронных ключей, ВСМ, цифровые часы, аудиосистема, аудиовизуальное головное устройство с навигацией, регулятор наружных зеркал с электроприводом |
| 14 | 7.5А AIR CON — ЭБУ кондиционера, ионизатор на комбинации приборов, Реле вентилятора, реле бензина с ПТК |
| 15 | 7.5 А MODULE5 — Верхний люк, ЭБУ CCS сиденья водителя, модуль обогревателя сиденья пассажира, Обогреватель заднего сиденья |
| 16 | 10A HEATED MIRROR — ЭБУД, ЭБУ кондиционера, Наружное зеркало |
| 17 | 7.5A INTERIOR LAMP — Плафон освещения багажника, лампа направленного освещения на стороне водителя, лампа направленного освещения на стороне пассажира, лампа перчаточного ящика, лампа левого/правого солнцезащитного козырька, плафон освещения салона, лампа потолочной консоли, подсветка замка зажигания и датчик открытия двери (без электронных ключей) |
| 18 | 7.5A MODULE6 — Переключатель спортивного режима, Блокировка ключа |
| 19 | 7.5A PDM2 — «С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 20 | 20A SUNROOF — Верхний люк |
| 21 | 10A MODULE2 — Электрохромное зеркало заднего вида, многофункциональный диагностический разъем, регулятор корректора фар, ЭБУ кондиционера, левый/ правый привод корректора фар, ЭБУ CCS водителя, модуль IMS водителя, модуль обогревателя сиденья пассажира |
| 22 | 15A HEATED STEERING — Обогреватель рулевого колеса |
| 23 | 20A IG1 — Без электронных ключей: блок реле и предохранителей моторного отсека (предохранитель — БУТ 1, ЭБУ 3, АБС 3) |
| 24 | 25A WIPER FRONT — Электродвигатель очистителя ветрового стекла, блок реле и предохранителей моторного отсека (реле стеклоочистителя), многофункциональный переключатель |
| 25 | 7.5A SPARE — Резерв |
| 26 | 7.5A MEMORY — Модуль IMS водителя, наружная ручка электронного ключа на стороне водителя, наружная ручка электронного ключа на стороне пассажира, ВСМ, модуль контроля давления в шинах, датчик автоматического управления осветительными приборами и фотоэлемент, комбинация приборов, разъем канала передачи данных, многофункциональный диагностический разъем, цифровые часы, ЭБУ кондиционера |
| 27 | 10A MODULE7 — Блок реле ICM, (реле звукового сигнала указателя поворотов, реле складывания зеркал, реле раскладывания зеркал) |
| 28 | 7.5A PDM3 — С электронными ключами: ЭБУ электронных ключей Без электронных ключей: Модуль иммобилайзера» |
| 29 | 7.5A MDPS — ЭБУ ЭУР |
| 30 | 7.5A MODULE3 — Приборная панель |
| 31 | 7.5A START — С охранной сигнализацией, без электронных ключей и без иммобилайзера: блок реле ICM (реле охранной сигнализации) Без охранной сигнализации или с электронными ключами или с иммобилайзером: переключатель диапазонов КПП (АКПП), блок реле и предохранителей моторного отсека (реле стартера), ЭБУ электронных ключей, ЭБУД» |
| 32 | 15A MULTIMEDIA1 — Аудиосистема, аудиовизуальное головное устройство с навигацией |
| 33 | 10A BRAKE SWITCH — Переключатель стоп-сигнала |
| 34 | 20A PDM1 — ЭБУ электронных ключей |
| 35 | 20A POWER OUTLET FRT — Розетка питания |
| 36 | 7.5A A/BAG IND — Приборная панель |
| 37 | 10A MODULE4 — Переключатель на передней панели, модуль контроля давления в шинах, переключатель стоп-сигнала, цифровые часы, ВСМ, задний левый датчик системы помощи при парковке (внешний/ внутренний), правый датчик системы помощи при парковке (внешний /внутренний), левый/правый передний датчик системы помощи при парковке |
| 38 | 15A A/BAG — ЭБУ SRS |
Расположение блока предохранителей
Предохранительный модуль автомобиля VolksWagen Passat B3 расположен в салоне, с водительской стороны, под нижней полкой приборной панели. Для доступа к блоку нужно снять полку, в более поздних моделях, модуль закрыт кожухом. После его снятия, можно открутить боковые фиксаторы и полностью снять блок предохранителей и реле.
Вместе с предохранителями, на салонном блоке смонтированы реле, а на обратной стороне полки нанесена схема расположения элементов модуля.
Для снятия предохранителя можно воспользоваться специальными пластиковыми щипцами. Реле вытаскиваются руками, перед демонтажем некоторых элементов нужно удалить пластиковый фиксирующий поясок.
Проверка и замена предохранителей
Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.
Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.
Блок в салоне
Он находится в левой нижней части панели приборов, за защитной крышкой.
p, blockquote 4,0,1,0,0 —>
p, blockquote 5,0,0,0,0 —>
Схема
p, blockquote 6,0,0,0,0 —>
p, blockquote 7,0,0,0,0 —>
Назначение предохранителей
p, blockquote 8,1,0,0,0 —>
| MEMORY | 15А Предохранитель «MEMORY» |
| STARTER | 10А Стартер |
| B/UP LAMP | 10А Фонари заднего хода |
| ENG | 10/15А Система управления двигателем |
| CLUSTER | 10А Комбинация приборов |
| T/SiG | 10А Указатели поворота |
| HEATER CONTROL | 10А Отопитель |
| MODULE | 10А Система ETACS |
| FUEL HEATER | 15А Подогрев топлива |
| WIPER | 15А Очиститель лобового стекла |
| CIGAR LIGHTER | 15А Прикуриватель |
| ACC | 10А Дополнительное оборудование |
| HLLD | 10А (Модификации) Система коррекции положения фар |
| DOOR LOCK | 20А (Модификации) Центральный замок |
| STOP LAMP | 10А Стоп-сигналы |
| HORN | 10А Звуковой сигнал |
| REAR FOG | 15А (Модификации) Противотуманные фонари |
| FOG LAMP | 15А (Модификации) Противотуманные фары |
| HAZARD | 15А Аварийная сигнализация |
| KEY ILLUMI | 10А (Модификации) Подсветка замка зажигания |
| ILLUMI | 10А Освещение |
| TAIL LAMP | 10А Задние габариты |
Расшифровка реле
p, blockquote 10,0,0,0,0 —>
- реле габаритов
- реле звукового сигнала
- реле противотуманных фар
- реле — прерыватель указателей поворота
- реле разъема для подключения дополнительного оборудования
- реле электродвигателя вентилятора отопителя
Предохранители и реле Nissan Primera (P12), 2001 — 2008
Большинство цепей питания электрооборудования японского седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне и подкапотном пространстве.
Рассмотрены схемы Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).
В моторном отсеке
Общая схема расположения подкапотных блоков.
Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема предохранителей в блоке моторного отсеке | ||
| № | Ток, А | Расшифровка |
| 1 | 120 | 1-й главный предохранитель |
| 2 | 80 | Потребители при включенном зажиrании |
| 3 | 50 | Электродвигатель насоса блока антиблокировочной системы |
| 4 | 40 | Выключатель (замок) зажигания |
| 5 | 30 | Электромагнитные клапаны блока антиблокировочной системы АБС |
| 6 | — | Резервные |
| 7 | — | |
| 8 | 10 | Габаритные огни |
| 9 | 15 | магнитола |
| 10 | 10 | Система управления двигателем |
| 11 | 15 | Звуковой сигнал |
| 12 | — | Резервные |
| 13 | — | |
| 14 | 15 | Ближний свет (левая фара) |
| 15 | 15 | Ближний свет (правая фара) |
| 16 | 15 | Электродвиrатель привода дроссельной заслонки |
| 17 | 15 | Дальний свет (левая фара) |
| 18 | 15 | Дальний свет (правая фара) |
| 19 | 15 | Противотуманные фары |
| 20 | 20 | Катушки зажигания |
| 21 | 80 | 2-й главный предохранитель |
| 22 | — | Запасной |
| 23 | 30 | Омыватели фар |
| 24 | 40 | электродвигатель вентилятора радиатора №2 |
| 25 | 40 | электродвигатель вентилятора радиатора №1 |
| 26 | 40 | Стеклоподъемники |
Для получения доступа к монтажному блоку реле, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
| Схема моторного блока реле | |
| Тип 1 | |
| № | Наименование |
| 1 | реле противотуманных фар |
| 2 | вентиляторы радиаторов |
| 3 | реле дополнительного оборудования |
| 4 | вентиляторы радиаторов |
| 5 | реле электромагнитной муфты компрессора кондиционера; |
| 6 | вентиляторы радиаторов |
| 7 | реле включения режимов «Р» (парковка) и «N» (нейтраль) АКПП или вариатора |
| 8 | реле включения ближнего света фар в дневное время |
| 9 | звуковой сигнал |
| 10 | вентиляторы радиаторов |
| Тип 2 | |
В салоне
Монтажный блок находится с водительской стороны, внизу панели приборов.
Для получения доступа к блоку, расположенному в салоне, снимите крышку, преодолевая упругое сопротивление фиксаторов.
Общий вид.
| Схема предохранителей в блоке салона примера п12 | ||
| № | Описание | Ток, А |
| 1 | Аудиосистема | 10 |
| 2 | Круиз-контроль | 10 |
| 3 | Электропривод замка багажника | 10 |
| 4 | Элекрическая розетка багажника | 20 |
| 5 | Стоп-сигналы | 15 |
| 6 | Противотуманные фонари | 10 |
| 7 | Обогрев заднего стекла (стекло двери задка) | 20 |
| 8 | Обогрев передних сидений | 10 |
| 9 | Круиз-контроль | 10 |
| 10 | Питание электронных устройств | 10 |
| 11 | Система управления АКПП | 10 |
| 12 | Питание электронных устройств | 10 |
| 13 | Плафоны освещения салона | 10 |
| 14 | Электродвигатель воздухонагнетателя | 15 |
| 15 | Кондиционер | 10 |
| 16 | Электродвигатель воздухонагнетателя | 15 |
| 17 | Система управления двигателем | 10 |
| 18 | Дополнительная система безопасности (SRS) | 10 |
| 19 | Резервный | — |
| 20 | Система управления двигателем | 10 |
| 21 | Втягивающее реле стартера | 10 |
| 22 | Предохранитель прикуривателя примера | 15 |
| 23 | Электроприводы управления наружными зеркалами заднего вида | 10 |
| 24 | Электрическая розетка центральной консоли | 15 |
| 25 | Очиститель ветрового стекла | 20 |
| 26 | Омыватели ветрового стекла и стекла двери задка | 15 |
| 27 | датчики | 10 |
| 28 | Очиститель стекла двери задка | 10 |
| 29 | бензонасос | 15 |
| 30 | Комбинация приборов | 10 |
| 31 | система абс | 10 |

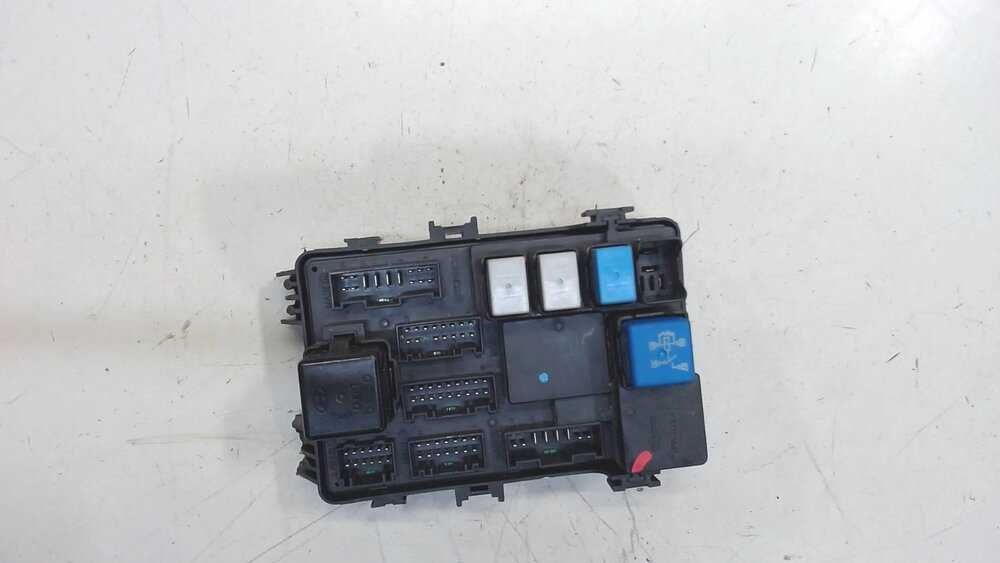

| Реле | ||
| с лицевой стороны монтажного блока | ||
| 1 | реле обогрева заднего стекла {стекла двери задка) | |
| 2 | реле электродвигателя привода дроссельной заслонки | |
| 3 | противотуманные фонари | |
| 4 | стеклоподъемники | |
| 5 | реле-прерыватели | |
| 6 | ||
| с обратной стороны монтажного блока | ||
| 1 | реле зажигания | |
| 2 | реле дополнительного оборудования | |
| 3 | реле воздуханагнетателя системы вентиляции, отопления и кондиционирования |
Проверка и замена предохранителей
Для проверки работоспособности плавкого предохранителя, можно воспользоваться прибором — мультиметром или провести визуальный осмотр. При наличии повреждений плавкого элемента или следов металла на корпусе, а также деформации корпуса, исследуемый предохранитель нужно заменить.
Замена плавких элементов производится с соблюдение указанного номинала силы тока. Недопустимо вместо предохранителей использовать проволоку или другие токопроводящие элементы. Нарушение этих правил может привести к повреждению защищаемой электроцепи и прибора, оплавлению проводки или выходу из строя других предохранителей, связанных с поврежденным.
Предохранители, реле. ⇐ Bongo. ЧаВо
Модели с 1999г. выпуска. Предохранители на токи до 30А находятся справа,снизу, от рулевой колонки. Слева, направо. 21.задний отопитель. 30А 1.ABS. 20А 2.аварийная сигнализация. 15А 3. . 20А 4.электропривод центрального замка. 30А 22.отопитель. 30А 5.обогреватель стекла задней двери. 20А 6.стеклоочиститель стекла задней двери. 10А 7.кондиционер. 10А 8.стеклоочистители и омыватели. 20А 9.электропривод стеклоподьемников. 30А 10.указатели поворотов. 10А 11.комбинация приборов. 15А 12.блок управления двигателем. 15А 13.подогреватель топлива. 20А 14. 15.прикуриватель. 15А 16.звуковой сигнал. 10А 17.лампы задних габаритов. 10А 18.стоп сигналы. 15А 19.противотуманные фары. 15А 20.освещение салона. 10А
Силовые предохранители от 30А, Находятся А. Под водительским сиденьем, между аккумулятором и двигателем(бензиновый двигатель). 1. фары. 30А 2. блок управления двигателем. 30А 3. 4. главный предохранитель. 80А 5. ABS. 60А 6. предохранитель для различных цепей. 40А 7. освещение салона, эл.привод центрального замка. 60А
В. Под пассажирским сиденьем, возле бачка ГУР(дизельный двигатель) 1. фары. 30А 2. блок управления двигателем. 30А 3. свечи накаливания. 60А 4. главный предохранитель. 80А 5. ABS. 60А 6. предохранитель для различных цепей. 40А 7. освещение салона, эл.привод центрального замка. 60А
Инструкция по снятию и замене
В принципе, в этом нет ничего сложного. Такой процесс под силу выполнить своими силами даже начинающему и неопытному автомобилисту.
Итак, каков процесс замены:
- В первую очередь следует отключить АКБ, поскольку все работы должны производиться при отсутствии напряжения на БП.
- Затем учитывая, какое оборудование у вас перестало работать и сверившись с мануалом по эксплуатации, а также материалом, предоставленным нами, начинаете искать проблему. Если в вашем авто установлен один БП, то проблема решается гораздо легче, но если их несколько, как в случае с B6 или B7, то придется немного попотеть. Но и в этом нет ничего страшного, поскольку любая деталь без проблем ищется, особенно, если у вас на руках есть такой полезный материал.
- Найдя выгоревший компонент, следует его демонтировать. Это также делается без особого труда, при помощи пинцета или руками. Вышедший из строя компонент меняется на новый, крышка закрывается и включается АКБ.
Извините, в настоящее время нет доступных опросов.
