Предохранители и реле Mitsubishi Outlander 2 в моторном отсеке
Рассмотрены автомобили 2.4, 3.0 л и турбодизель 2.2 л 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска.
Начну с предохранителей под капотом, то есть в моторном отсеке.

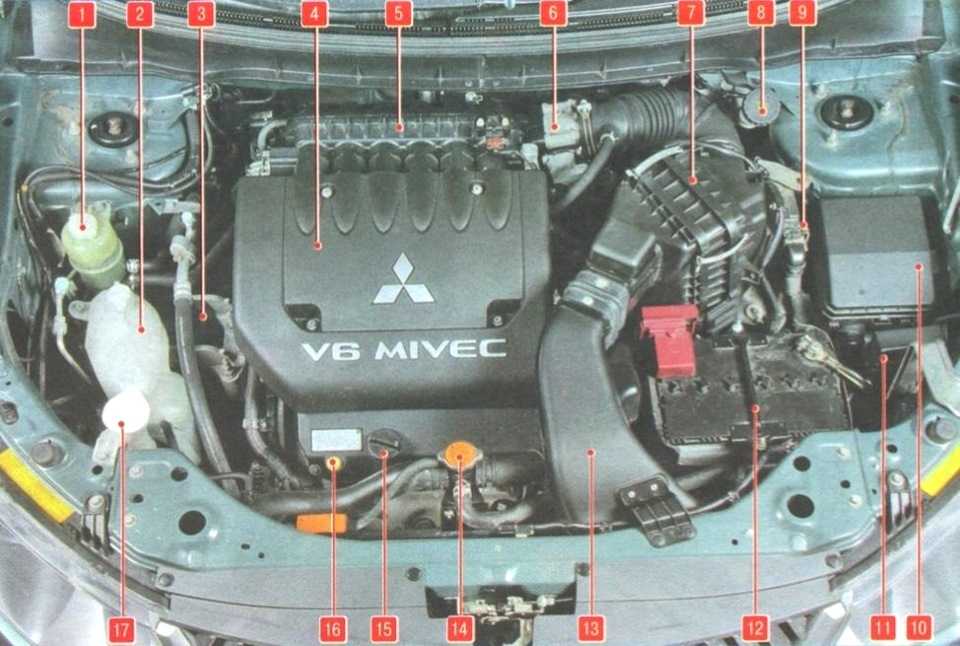

Здесь надо обратить внимание на блок 10 и 11, см фото
10 — основной блок, 11 вспомогательный.

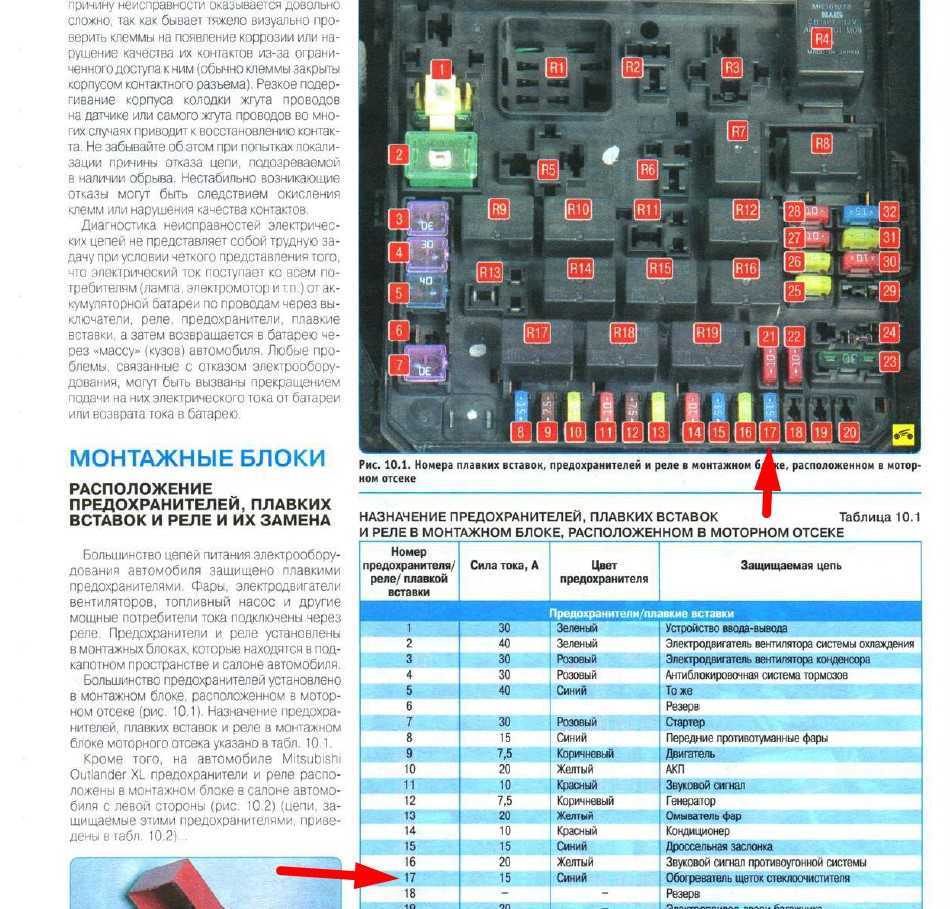

Снимаем крышку с основного блока и видим…
Обозначения предохранителей следующее
| Номер | Сила тока, А | Цвет | Защищаемая цепь |
| Предохранители/плавкие вставки | |||
| 1 | 30 | Зеленый | Устройство ввода-вывода |
| 2 | 40 | Зеленый | Электродвигатель вентилятора системы охлаждения |
| 3 | 30 | Розовый | Электродвигатель вентилятора конденсора |
| 4 | 30 | Розовый | Антиблокировочная система тормозов |
| 5 | 40 | Синий | Тоже |
| 6 | Резерв | ||
| 7 | 30 | Розовый | Стартер |
| 8 | 15 | Синий | Передние противотуманные фары |
| 9 | 7,5 | Коричневый | Двигатель |
| 10 | 20 | Желтый | АКП |
| 11 | 10 | Красный | Звуковой сигнал |
| 12 | 7,5 | Коричневый | Генератор |
| 13 | 20 | Желтый | Омыватель фар |
| 14 | 10 | Красный | Кондиционер |
| 15 | 15 | Синий | Дроссельная заслонка |
| 16 | 20 | Желтый | Звуковой сигнал противоугонной системы |
| 17 | 15 | Синий | Обогреватель щеток стеклоочистителя |
| 18 | — | — | Резерв |
| 19 | 30 | — | Электропривод двери багажника |
| 20 | 10 | — | Система наружного освещения в дневное время |
| 21 | 10 | Красный | Фара дальнего света (левая) |
| 22 | 10 | Красный | Фара дальнего света (правая) |
| 23 | 30 | Зеленый | Усилитель аудиосистемы |
| 24 | 30 | — | Электрооборудование дизельного двигателя |
| 25 | 20 | Желтый | Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20 | Желтый | Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10 | Красный | Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10 | Красный | Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10 | Цепь питания электрооборудования двигателя | |
| 30 | 10 | Красный | Катушка зажигания |
| 31 | 20 | Желтый | Цепь питания электрооборудования двигателя |
| 32 | 15 | Синий | Топливный насос |
Реле в блоке
| R1 | — | — | Реле свечей накаливания (для дизельных двигателей) |
| R2 | — | — | Реле вентилятора радиатора |
| R3 | — | — | Реле отопителя |
| R4 | — | — | Реле системы управления двигателем |
| R5 | — | — | Реле системы курсовой устойчивости |
| R6 | — | — | Реле вентилятора радиатора кондиционера |
| R7 | — | — | Реле системы управления двигателем |
| R8 | — | — | Реле ближнего света фар |
| R9 | — | — | Реле системы управления двигателем |
| R10 | — | — | Реле обогревателя щеток стеклоочистителя |
| R11 | — | — | Реле системы наружного освещения в дневное время |
| R12 | — | — | Реле системы управления двигателем |
| R13 | — | — | Реле звукового сигнала противоугонной системы |
| R14 | — | — | Реле автоматической коробки передач |
| R15 | — | — | Реле омывателя фар |
| R16 | — | — | Реле дальнего света фар |
| R17 | — | — | Реле передних противотуманных фар |
| R18 | — | — | Реле звукового сигнала |
| R19 | — | — | Реле кондиционера |

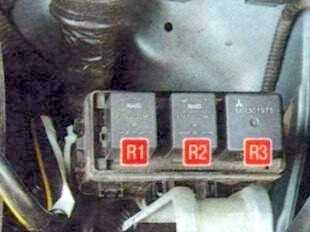

Вспомогательный блок. Здесь 3 реле
Для них будет следующая таблица с предназначением реле.
| Номер реле | Защищаемая цепь |
| R1 | Реле малых оборотов вентилятора системы охлаждения двигателя |
| R2 | Реле вентилятора кондиционера |
| R3 | Реле высоких оборотов вентилятора системы охлаждения двигателя |
Переходим в салон.
Расположение предохранителей в Митсубиси Аутлендер 1
Как и в других авто, в Митсубиси все предохранительные устройства располагаются в монтажных отсеках. Здесь их 3:
- в салоне со стороны водителя;
- за бардачком;
- в подкапотном пространстве.
Перед установкой выключите зажигание автомобиля. Запрещено проводить манипуляции с подключенными к току блоками.
В салоне

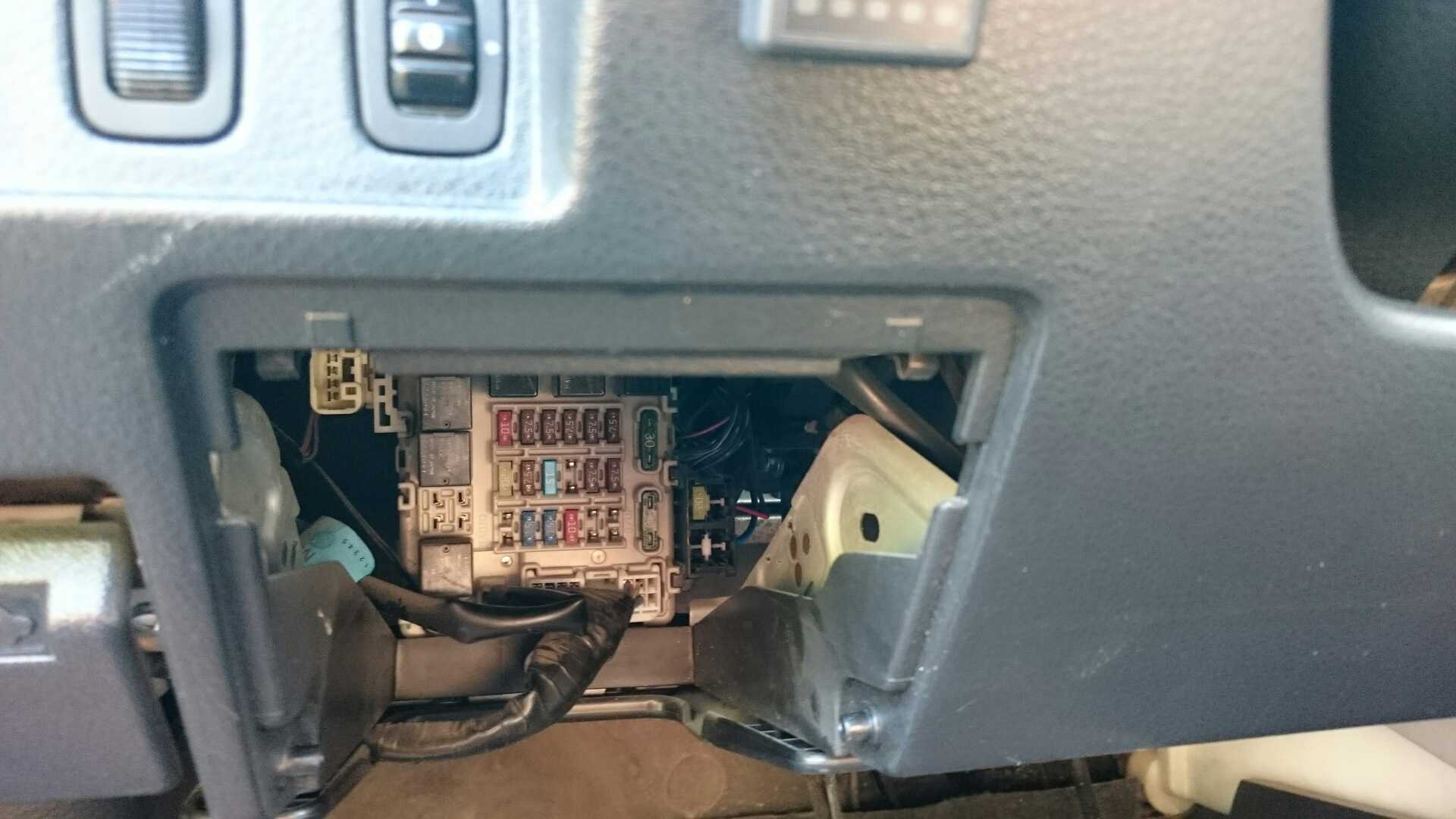

Первый отсек находится с левой стороны, внизу от рулевого управления. Подденьте крышку за углубление и не спеша снимите.
Блок в салоне.
Блоки под капотом
В подкапотном пространстве автомобиля есть 3 модуля. Это 2 отсека с реле, предохранительными узлами и силовой электропредохранитель, который закреплен на клемме аккумуляторной батареи авто.

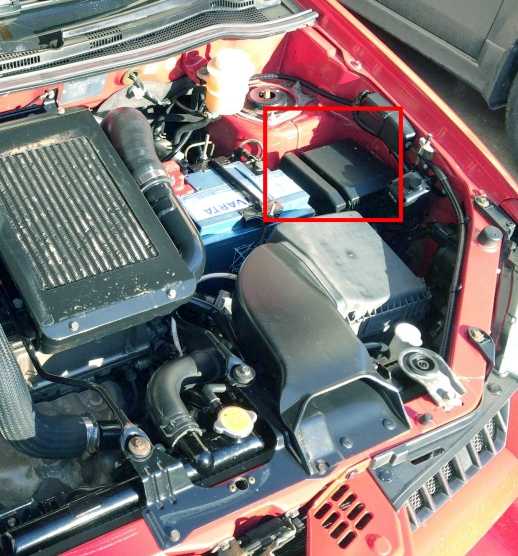

В моторном отсеке
Рядом с мотором под капотом с левой стороны находятся модули коммутационных устройств и защитных приборов. Этот блок является основным и здесь представлено больше всего элементов и реле.
В пассажирском отделении
Со стороны пассажира модуль расположен за крышкой бардачка. Снимите его. На обратной стороне корпуса ящика изображена схема элементов. В некоторых комплектациях здесь же закреплен пинцет для установки звеньев малых токов и запасные предохранители Аутлендер 1.
Поколения Mitsubishi Outlander (1, 2 и 3 поколение)
Мультимедийная система оснащена шестью динамиками и имеет типичные функции: радио, CD, MP3, USB, Bluetooth, AUX; присутствует опция установки продвинутой версии мультимедиа с цветным сенсорным экраном, и помимо музыки в ней есть навигационная система и парктроник с камерой заднего вида.
Хоть цена на Mitsubishi Outlander может и кусаться, но это полностью оправдывает качество исполнения любой детали в этой японской машине. Средство передвижения способно удовлетворить практически любого покупателя своими качествами и способностями.
Имея предохранители митсубиси аутлендер 1 поколения наличии чуть более двух миллионов рублей, вы сможете приобрести автомобиль максимальной комплектации, который, в принципе, не способен заставить роптать на.
То, что кроссовер присутствует во всех топах характеристик среди своей классификации, создает безусловно хорошую репутацию. Внешний же вид одновременно демонстрирует резвость и агрессивность авто, а также лаконичность с продуманностью, что делает как его самого, так и владельца машины представительным и способным эффектно выделиться из толпы.
Предохранители митсубиси аутлендер 1 поколения японского производства после рестайлинга стал более динамичным, а самое главное — безопасным и технологичным.
Внешность не так сильно изменилась, но приобрела приятные и практичные изменения.
Блоки под капотом
Главный блок
Устанавливается в левой части подкапотного пространства.
Схема
Обозначение предохранителей
| 1 | 30А Устройство ввода вывода |
| 2 | 40А Электродвигатель вентилятора системы охлаждения |
| 3 | 30А Электродвигатель вентилятора конденсора |
| 4 | 30А АБС |
| 5 | 40А АБС |
| 6 | Резерв |
| 7 | 30А Стартер |
| 8 | 15А Передние противотуманные фары |
| 9 | 7,5 Управление двигателем |
| 10 | 20А АКП |
| 11 | 10А Звуковой сигнал |
| 12 | 7,5А Генератор |
| 13 | 20А Омыватель фар |
| 14 | 10А Кондиционер |
| 15 | 15А Дроссельная заслонка |
| 16 | 20А Звуковой сигнал противоугонной системы |
| 17 | 15А Обогреватель щеток стеклоочистителя |
| 18 | Резерв |
| 19 | 30А Электропривод двери багажника |
| 20 | 10А Система наружного освещения в дневное время |
| 21 | 10А Фара дальнего света (левая) |
| 22 | 10А Фара дальнего света (правая) |
| 23 | 30А Усилитель аудиосистемы |
| 24 | 30А Электро оборудование дизельного двигателя |
| 25 | 20А Левая фара ближнего света (с газоразрядными лампами) |
| 26 | 20А Правая фара ближнего света (с газоразрядными лампами) |
| 27 | 10А Левая фара ближнего света (с галогеновыми лампами) |
| 28 | 10А Правая фара ближнего света (с галогеновыми лампами) |
| 29 | 10А Цепь питания электрооборудования двигателя |
| 30 | 10А Катушка зажигания |
| 31 | 20А Цепь питания электрооборудования двигателя |
| 32 | 15А Топливный насос |
Расшифровка реле
| R1 | Реле свечей накаливания (для дизельных двигателей) |
| R2 | Реле вентилятора радиатора |
| R3 | Реле отопителя |
| R4 | Реле системы управления двигателем |
| R5 | Реле системы курсовой устойчивости |
| R6 | Реле вентилятора радиатора кондиционера |
| R7 | Реле системы управления двигателем |
| R8 | Реле ближнего света фар |
| R9 | Реле системы управления двигателем |
| R10 | Реле обогревателя щеток стеклоочистителя |
| R11 | Реле системы наружного освещения в дневное время |
| R12 | Реле системы управления двигателем |
| R13 | Реле звукового сигнала противоугонной системы |
| R14 | Реле автоматической коробки передач |
| R15 | Реле омывателя фар |
| R16 | Реле дальнего света фар |
| R17 | Реле передних противотуманных фар |
| R18 | Реле звукового сигнала |
| R19 | Реле кондиционера |

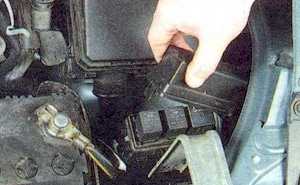

Блок с реле
Расположен рядом с основным.
Схема
Описание
- R1 Реле малых оборотов вентилятора системы охлаждения двигателя
- R2 Реле вентилятора кондиционера
- R3 Реле высоких оборотов вентилятора системы охлаждения двигателя

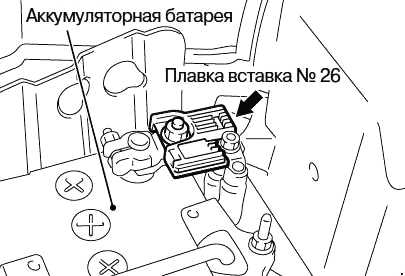

Блок на акб
НA плюсовой клемме аккумуляторной батареи находится блок предохранителей высокой мощности в виде плавких вставок.
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
Фото пример

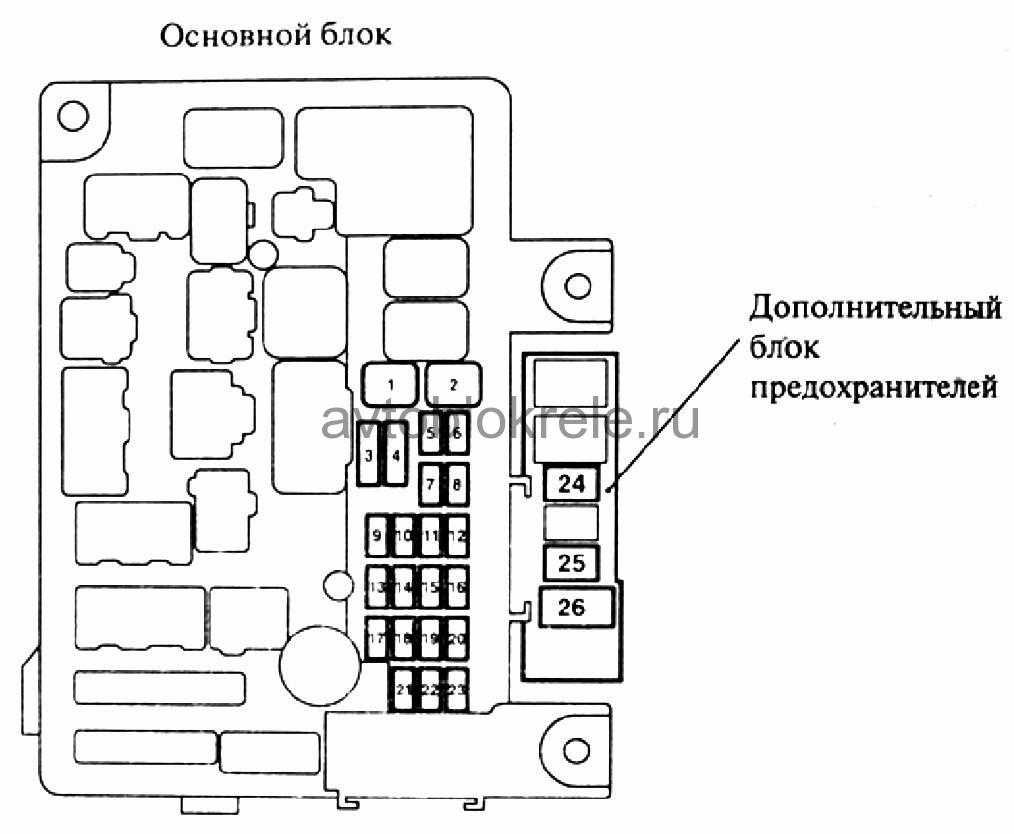

Основной блок
Схема
Назначение предохранителей
| 1 | 60A Блок предохранителей/ реле приборной панели |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.

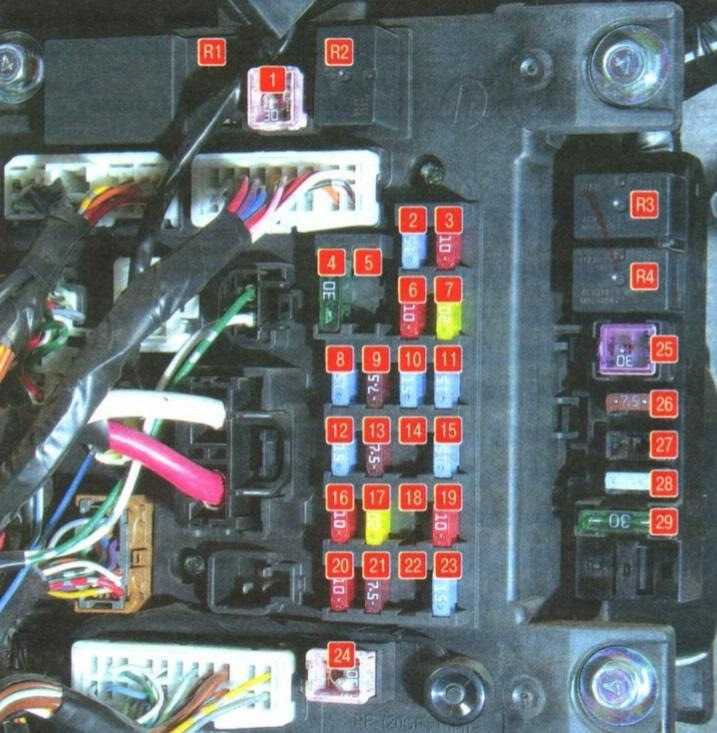

Блок в салоне Mitsubishi Outlander 3
Он установлен под панелью со стороны водителя за защитной крышкой.

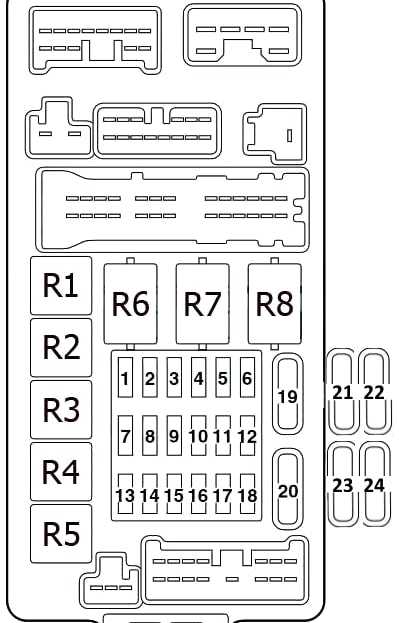

Схема
Описание
| 1 | 30А Электро стеклоподъемники |
| 2 | 30А Обогреватель заднего стекла |
| 3 | 30А Отопитель |
| 4 | 30А Очиститель ветрового стекла |
| 5 | 20А Электропривод замков дверей |
| 6 | 10А Задний противотуманный фонарь |
| 7 | 15А Розетка электропитания |
| 8 | 10А Очиститель заднего стекла |
| 9 | 20А Люк |
| 10 | 10А Замок зажигания |
| 11 | 10А Опции |
| 12 | 12А Аварийная световая сигнализация |
| 13 | 13А Система полною привода |
| 14 | 15А Стоп- сигналы (лампы стоп-сигналов) |
| 15 | 10А Панель приборов |
| 16 | 7,5А Система полушек безопасности SRS |
| 17 | 15А Аудиосистема |
| 18 | 7,5А Реле блока управления |
| 19 | 15А Лампы освещения салона (плафоны) |
| 20 | 7,5А Фонари заднего хода (лампы света заднего хода) |
| 21 | 7,5А Обогрев наружных зеркал заднего вида |
| 22 | 10А Наружные зеркала заднего вида |
| 23 | 15А Прикуриватель/ Розетка электропитания |
| 24 | 7,5А Система зарядки |
| 25 | 30А Электропривод сидений |
| 26 | 30А Обогрев сидений |
| 27 | Резерв |

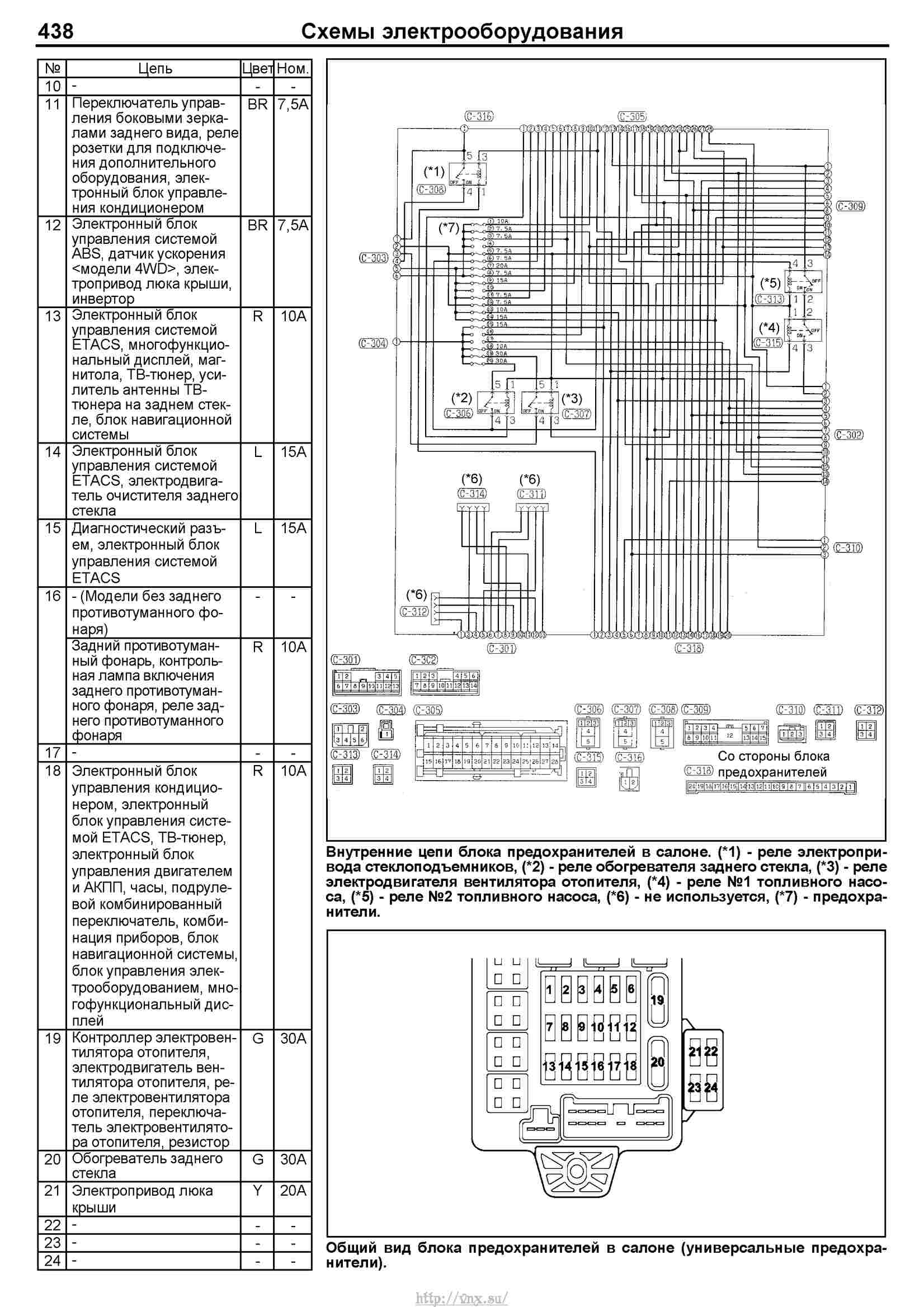

Блок в салоне Mitsubishi Outlander 1 (Airtrek)

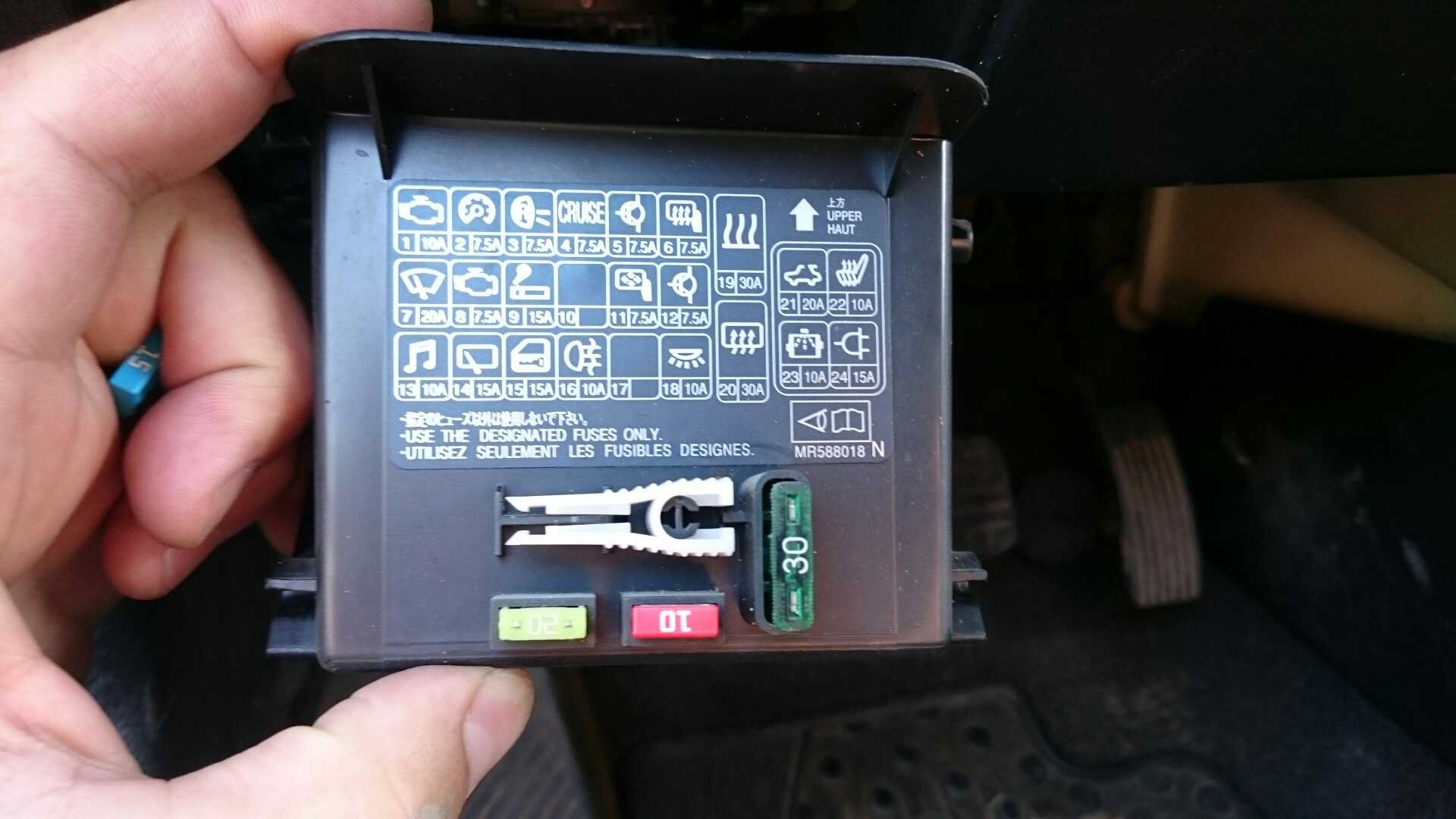

Он находится за перчаточным ящиком в нижней части панели приборов.
Фото пример
Схема
Описание предохранителей
| 1 | 10A Система зажигания |
| 2 | 7,5А Комбинация (панель) приборов |
| 3 | 7,5A Фонари заднего хода, Реле управления автоматической коробкой передач |
| 4 | 7,5А Система поддержания скорости |
| 5 | 7,5A Система кондиционирования |
| 6 | 7.5A Пульт управления наружными зеркалами |
| 7 | 20A Очистители и омыватели, Электронный блок управления освещением |
| 8 | 7,5A Электронный блок управления двигателем и автоматической коробкой передач (для автомобилей с АКПП), электронный блок системы управления двигателем, реле топливного насоса |
| 9 | 15A Прикуриватель |
| 10 | Резерв |
| 11 | 7,5A Электропривод зеркал |
| 12 | 7,5A АБС |
| 13 | 10A Аудиосистема, Радио |
| 14 | 15A Очиститель /омыватель заднего стекла |
| 15 | 15A Диагностический разъем |
| 16 | 10A Задний противотуманный фонарь |
| 17 | Резерв |
| 18 | 10A Лампы освещения салона |
| 19 | 30A Электродвигатель вентилятора отопителя |
| 20 | 30A Обогреватель заднего стекла |
| 21 | 20A Электродвигатель привода люка |
| 22 | 10A Подогреватель сидений |
| 23 | 10A Насос охлаждения промежуточного охладителя турбо компрессора |
| 24 | Резерв |
Расшифровка реле
- Реле топливного насоса (1)
- Реле подогрева передних сидений
- Реле топливного насоса (2)
- Реле розетки для подключения дополнительного оборудования
- Реле задних противотуманных фонарей
- Реле электро стекло подъемников
- Реле электродвигателя вентилятора отопителя
- Реле обогревателя заднего стекла
Блок предохранителей — Mitsubishi Outlander
Базовый пакет, именуемый как Mitsubishi Outlander Inform, при минимальной комплектации стоит примерно 1 рублей. Сюда входит переднеприводная компоновка с 2. Безопасность обеспечивать будут системы ABS и EBD, передние подушки безопасности, центральный замок с дистанционным управлением. Оптика галогеновая, предохранители митсубиси аутлендер 1 поколения габариты светодиодного типа. В комплектацию даже входит спойлер на крышке багажника.
Топовая версия получила название Mitsubishi Outlander Sport, а цена на него — от предохранители митсубиси аутлендер 1 поколения рублей. За эту сумму покупатель получает с учетом того, что есть в базе полный привод 4WDV6 3. Добавляются подушки по бокам и в районе колен, а задних пассажиров дополнительно будут защищать боковые шторки. Оптика полностью оснащена светодиодами на основе LED-технологии. Наружные зеркала можно регулировать с помощью электропривода, также в них встроены повторители поворотных огней.
Блоки под капотом
Устанавливаются в левой части моторного отсека. Состоят из главного блока предохранителей и реле и блока с реле
Фото пример
Основной блок
Схема
Назначение предохранителей
| 1 | 60A Блок предохранителей/ реле приборной панели 80А Батарея |
| 2 | 50A Электродвигатель вентилятора системы охлаждения |
| 3 | 60A Система ABS |
| 4 | 40A Цепи замка зажигания |
| 5 | 30A Электропривод стеклоподъемников |
| 6 | 15A Противотуманные фары |
| 7 | 15A/20A Подогреватель сидений |
| 8 | 10A Звуковой сигнал |
| 9 | 20A Система управления двигателем |
| 10 | 10A Электромагнитная муфта компрессора кондиционера |
| 11 | 15A Стоп-сигналы |
| 12 | 15A Обогреватель лобового стекла |
| 13 | 7,5А Генератор |
| 14 | 10A Аварийная сигнализация |
| 15 | 20A Электронный блок управления КПП |
| 16 | 10A Дальний свет правой фары |
| 17 | 10A Дальний свет левой фары |
| 18 | 10A Ближний свет правой фары |
| 19 | 10A Ближний свет левой фары |
| 20 | 7,5A Задний фонарь (правый) |
| 21 | 7,5A Задний фонарь (левый) |
| 22 | 10A Лампы освещения салона |
| 23 | 10A Аудиосистема |
| 24 | 15A Топливный насос |
| 25 | 15A Разъем питания дополнительного оборудования |
Обозначение реле
- Резерв
- Реле обогревателя лобового стекла
- Реле разъема питания дополнительного оборудования
- Реле звукового сигнала
- Реле противотуманных фар
- Реле электродвигателя вентилятора системы охлаждения
Блок с реле
Схема
Описание
- Реле электромагнитной муфты компрессора кондиционера
- Реле системы управления двигателем
- Реле электронного блока управления КПП
- Реле зажигания
- Реле блока управления дроссельной заслонкой
- Резерв
- Резерв
Главный предохранитель
Главный силовой предохранитель исполненный в виде плавкой вставки высокой мощности находится на плюсовой клемме аккумуляторной батареи.
Блоки под капотом
Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А Освещение салона |
| 2 | 10А Дальний свет |
| 3 | 10А Задние габаритные огни |
| 4 | 10А Задние габаритные огни |
| 5 | 10А Аварийная сигнализация |
| 6 | 30А Электро вентилятор климатического блока |
| 7 | 30А Кондиционер |
| 8 | 40А Система пуска |
| 9 | 40А Выключатель (замок) зажигания |
| 10 | 30А Стекло подъемники |
| 11 | 30А Ближний свет |
| 12 | 20А Система управления двигателем |
| 13 | 80А Генератор |
| A | Реле электро вентилятора климатического блока |
| B | Реле фар головного света |
| C | Реле противотуманных фар |
| D | Реле стартера |
| E | Реле системы пуска |
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Назначение
- 16 – 60А Анти блокировочная система тормозов (ABS)
- 17 – 20А Противотуманные фары
- 18 – 80А Свечи накаливания
Дополнительные элементы
Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
- 14 – 25А Электро вентилятор конденсора
- 15 – 10А Компрессор кондиционера
- J – резерв
- F – Реле компрессора кондиционера
- G – Реле электро вентилятора конденсора
Так же с правой стороны подкапотного пространства возможна установка некоторые реле.
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в подкапотном пространстве и салоне.
Рассмотрены модели Митсубиси Паджеро Спорт 1 поколения с 1996 года выпуска и Л200 3 поколения 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 года выпуска 4WD с дизельным двигателем 4D56 (2,5 л). Для иных вариантов двигателя схемы могут отличаться.
В салоне
С — монтажный блок в салоне, D — блок реле в салоне.
- Звуковой сигнал;
- система DRL
- Реле электропривода стеклоподъемников;
- подогреватели передних сидений
- Часы;
- разъем для подключения дополнительного оборудования (*);
- магнитола;
- электронный блок управления (системы дистанционного управления замками дверей (*),
- электроприводом антенны (*), системой ETACS (**));
- управляющий переключатель системы поддержания постоянной скорости (*)
- Реле электродвигателя вентилятора заднего отопителя (*); управляющее реле электродвигателя вентилятора конденсатора кондиционера;
- выключатель кондиционера;
- таймер, выключатель и реле обогревателя стекла задней двери (*);
- реле обогревателя заднего стекла (**);
- электронный блок управления (системой ABS);
- реле системы ABS (*);
- реле системы DRL;
- реле дальнего света фар;
- датчик замедления (*);
- реле омывателя фар;
- реле электродвигателя вентилятора отопителя
- Боковые зеркала заднего вида с дистанционным управлением;
- прикуриватель.
- Реле-прерыватель электродвигателя и электродвигатель очистителя лобового стекла;
- электродвигатель омывателя стекла задней двери (*) или заднего стекла (**);
- реле-прерыватель электродвигателя очистителя и электродвигатель очистителя стекла задней двери (*) или заднего стекла (**)
- Фонари заднего хода;
- комбинация приборов;
- Электронный блок управления (системой SRS, двигателем и АККП (*), приводом
- блокировки заднего дифференциала (**));
- датчики частоты вращения входного и выходного вала АКПП (*)
- Комбинация приборов;
- электронный блок управления (системой ETACS, системой SRS, системой полного привода,
- электроприводом антенны (*), электроприводом люка (*), системой поддержания постоянной скорости (*), иммобилайзера, системы ABS (**), двигателем (**),приводом блокировки заднего дифференциала (**));
- датчик скорости автомобиля
В моторном отсеке
А — блок реле и предохранителей в моторном отсеке, В — плавкая вставка на аккумуляторной батарее,
- Аварийная сигнализация центральный замок (*);
- иммобилайзер (*)
- Задние габариты;
- система DRL (*);
- часы (*);
- подсветка (*)
- Задние габариты;
- подсветка (*)
- Дальний свет фар;
- задний противотуманный фонарь (**)
- Магнитола;
- часы;
- освещение салона;
- подсветка проема двери (*);
- комбинация приборов (*);
- блок дополнительных указателей (*);
- цепь электропитания тестера;
- цепь электропитания блока управления;
- подсветка замка зажигания (**)
Плавкая вставка на положительной клемме аккумуляторной батареи. Назначение вставок в таблице выше.Примечание: — Расположение и назначение реле, плавких вставок и предохранителей на моделях различных годов выпуска и в различных вариантах комплектации может незначительно отличаться от приведенного на рисунках и в таблицах. — В таблице символами указано: ( * ) — Pajero Sport; ( ** ) — L200.
-
Киа рио схема включения вентилятора охлаждения
-
Схема двигателя форд куга 1 дизель
-
Рабочая температура мерседес w203
-
Как проверить реле поворотов камаз
- Схема рулевой рейки вольво s80
