Предохранитель и реле lanos

Дневные ходовые огни

ПРИБОРЫ И ОРГАНЫ УПРАВЛЕНИЯ 2–23

РЕГУЛЯТОР ПОДСВЕТКИ ПРИБОРНОЙ ПАНЕЛИ

Регулятор подсветки приборной панели регулирует яркость подсветки приборной панели.

Для увеличения яркости подсветки покрутите кольцо вверх.

Для снижения яркости подсветки покрутите кольцо вниз.

РЕГУЛЯТОР УГЛА НАКЛОНА СВЕТОВОГО ПУЧКА БЛИЖНЕГОСВЕТА ФАР

Включите ближний свет фар и отрегулируйте направление световых пучков в соответствии с загрузкой автомобиля.

0 = Заняты передние сиденья

2 = Водитель и груз в багажном отделении

3 = Заняты все сиденья и груз в багажном

Дневные ходовые огни (если эта система предусмотрена) включаются автоматически при запуске двигателя.

Дневные ходовые огни выключаются в следующих случаях:

• Выключение двигателя.• Включение стояночных фонарей.• Включение дальнего света фар. • Включение ближнего света фар.

Tacuma_U142E-8_RUS.book Page 23 Tuesday, October 2, 2007 3:42 PM

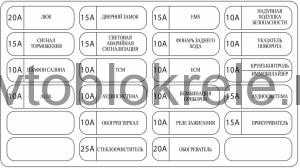

Блок предохранителей в салоне шевроле реззо

Внутренний блок предохранителей расположен под панелью управления слева на стойке.

Расшифровка

1	(20A) Люк
2	(15 A) Стоп-сигналы
3	(10A) Лампы освещения салона
4	(10A) Диагностический разъем (DLC)
5	—
6	—
7	(15A) Центральный замок
8	(15A) Аварийная сигнализация
9	(10A) Электронный блок управления КПП
10	(10A) Аудиосистема
11	(10A) Электропривод зеркал
12	(25A) Очистители и омыватели
13	(15A) Система управления двигателем
14	(10A) Фонарь(и) заднего хода
15	(10A) Система управления двигателем
16	(10A) Комбинация приборов
17	(10A) Вспомогательные цепи
18	(20A) кондиционер/ отопитель
19	(10A/15A) Система SRS
20	(10A) Указатели поворота
21	(10A)
22	(15A) Аудиосистема
23	(15A) Прикуриватель
24	—

Предохранители и реле Chevrolet Rezzo

Рассмотрены автомобили Шевроле Реззо и Дэу Такума 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска.

Блок предохранителей и реле в моторном отсеке Chevrolet Rezzo.

Расположен рядом с бачком с охлаждающей жидкостью.

Схема расположения предохранителей и реле в блоке.

для увеличения нажмите на изображении.

Обогреватель заднего стекла

Реле системы управления двигателем

Реле электропривода стеклоподъёмников

Реле электродвигателя вентилятора отопителя

Реле электромагнитной муфты компрессора кондиционера

(30A) Основные цепи зажигания

(40A) Электродвигатель вентилятора системы охлаждения

(30A) Электродвигатель вентилятора отопителя

(30A) Электронный блок управления двигателем

(40A) Блок предохранителей/реле приборной панели

(10A) Сирена противоугонной системы

(10A) Лампы переднего левого габарита/заднего левого габарита

(10A) Лампы переднего правого габарита/заднего правого габарита

(10A) Ближний свет левой фары

(10A) Ближний свет правой фары

(10A) Дальний свет левой фары

(10A) Дальний свет правой фары

(20A) Подсветка комбинации приборов

(30A) Обогреватель заднего стекла

(30A) Электропривод стеклоподъемников

(30A) Электродвигатель вентилятора системы охлаждения

(10A) Система управления двигателем

(10A) Электромагнитная муфта компрессора кондиционера

(10A) Система управления двигателем

(15A) Система управления двигателем

(10A) Обогреватель зеркал заднего вида на дверях

(15A) Разъем питания дополнительного оборудования

(5A) Система управления двигателем

(15A) Подогреватель сидений

Блок предохранителей в салоне шевроле реззо.

Расположен под панелью управления со стороны водителя за пластиковой крышкой.

Схема расположения предохранителей в блоке.

для увеличения нажмите на изображении.

предохранитель прикуривателя находится в салонном блоке предохранителей.

Назначение предохранителей chevrolet rezzo.

Причины поломок

Есть ряд факторов, влияющих на работоспособность детали на Шевроле Круз. Наиболее частые варианты поломок.

1. Неисправный предохранитель. Каждый участок автомобильной цепи рассчитан под определенную силу тока. Максимальное значение предохранителя составляет 20 ампер. При подключении слишком мощных устройств или из-за появления короткого замыкания, этот параметр может выходить за пределы допустимого. Чтобы уберечь проводку от повреждения, перегорает предохранитель. Необходимо поменять элемент для восстановления работы прибора.
2. Короткое замыкание. Постоянное перегорание предохранителя намекает на то, что система замыкает. Для поиска «коротыша» потребуется тестер. Необходимо прозвонить все шнуры, идущие к прикуривателю Шевроле Круз, проверить вольтаж аккумулятора при выключенном и включенном зажигании. Если изменение составляет более чем 0,5 вольта, то система неисправна, потребуется замена предохранителя.
3. Обрыв проводов. От большого возраста кабели могут перетереться или отпасть места пайки, что повлияет на работу предохранителя. Первоначально стоит осмотреть шнуры. На них не должно быть заломов или обрывов. Исключается также поврежденная изоляция, иначе сгорит предохранитель. Отпавшие кабели следует припаять паяльником и оловом. Поврежденную проводку – заизолировать, а изломанные кабели заменить целыми подходящего сечения. Для такой силы тока подойдет шнур, диаметром 1,5 – 2 кв. мм.
4. Перегрев нихромовой нити. Спираль, находящаяся внутри прикуривателя, от частого нагрева может перегореть, из-за чего размыкается цепь, срабатывает предохранитель. Восстановление прикуривателя не имеет смысла – лучше снять старый прибор Шевроле Круз и заменить его исправным.
5. Выход из строя лампочки. Устройство имеет дополнительный светофильтр, чтобы можно было найти разъем для прикуривания в темное время суток. Лампа подсветки также способна перегореть, срабатывает предохранитель. Потребуется разборка автоприкуривателя и замена лампочки исправным элементом.
6. Расшатанный разъем. Постоянное подключение электронных приборов разжимает фиксирующие лапки внутри патрона. Это плохо сказывается на контакте и может привести к короткому замыканию и перегоранию предохранителя. Если автоприкуриватель некорректно функционирует, то необходимо подогнуть фиксаторы при помощи тонкой отвертки, предварительно вынув предохранитель или отсоединив минусовую клемму.
7. Наличие налета. От влаги и возраста на контактах устройства могут появиться окислы или ржавчина, что приводит к плохой проводимости прибора. Ремонтируется такая неполадка просто – нужно зачистить контактные места при помощи надфиля или наждачной бумаги, добравшись до металлической основы и обеспечив надежный контакт.

Блок с реле и предохранителями под капотом

Он находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

Схема блока

Описание

1	Обогреватель заднего стекла
2	Реле системы управления двигателем
3	Реле электропривода стеклоподъёмников
4	Реле высоких оборотов вентилятора системы охлаждения
5	Реле низких оборотов вентилятора системы охлаждения
6	Реле электродвигателя вентилятора отопителя
7	Реле габаритов
8	Реле фар
9	Реле звукового сигнала
10	Реле противотуманных фар
11	Реле электромагнитной муфты компрессора кондиционера
12	Реле топливного насоса
F1	(30A) Цепи замка зажигания
F2	(30A) Основные цепи зажигания
F3	(40A) Электродвигатель вентилятора системы охлаждения
F4	(30A) Электродвигатель вентилятора отопителя
F5	(30A) Электронный блок управления двигателем
F6	(40A) Блок предохранителей/реле приборной панели
F7	(10A) Звуковой сигнал(ы)
F8	(15A) Противотуманные фары
F9	(10A) Сирена противоугонной системы
F10	(10A) Лампы переднего левого габарита/заднего левого габарита
F11	(10A) Лампы переднего правого габарита/заднего правого габарита
F12	(10A) Ближний свет левой фары
F13	(10A) Ближний свет правой фары
F14	(10A) Дальний свет левой фары
F15	(10A) Дальний свет правой фары
F16	(20A) Подсветка комбинации приборов
F17	(30A) Обогреватель заднего стекла
F18	(30A) Электропривод стеклоподъемников
F19	(30A) Электродвигатель вентилятора системы охлаждения
F20	(50A/60A) Система ABS
F21	(20Д) Фары
F22	(10A) Система управления двигателем
F23	(15Д) Топливный насос
F24	(10A) Электромагнитная муфта компрессора кондиционера
F25	(10A) Система управления двигателем
F26	(15A) Система управления двигателем
F27	(10A) Обогреватель зеркал заднего вида на дверях
F28	(15A) Разъем питания дополнительного оборудования
F29	(5A) Система управления двигателем
F30	(15A) Подогреватель сидений

Схема реле и предохранителей Шевроле Ланос под капотом

Реле

Номер на схеме	За что отвечает	Сила тока в Амперах
1	Главное реле	80
22	Реле звукового сигнала	20
23	Реле фар головного света	20
24	Реле компрессора кондиционера	20
25	Реле дополнительного вентилятор системы охлаждения	20
26	Реле противотуманных фар (ПТФ)	20
27	Реле освещения салона	20
28	Реле электростеклоподъемников	30
29	Реле вентилятора системы охлаждения двигателя	30
30	Реле топливного насоса (бензонасоса)	30
31	Реле обогревателя заднего стекла	30
32	Управляющее реле электровентиляторов системы охлаждения	20/30

Плавкие предохранители и вставки

Номер на схеме	Защищаемая цепь	Ампераж, ток в А
2	Система зажигания 1	30
3	Система зажигания 2	30
4	Основной электровентилятор системы охлаждения	30
5	Предохранитель электростеклоподъемников	30
6	Предохранитель ABS	50
7	Предохранитель обогревателя заднего стекла	30
8	Электровентилятор отопителя (4-я скорость вращения)	30
9	Пинцет
10	Предохранитель передних противотуманных фар (ПТФ)	15
11	Предохранитель топливного насоса (бензонасоса)	15
12	Предохранитель звукового сигнала	10
13	Компрессор кондиционера	10
14	Контакт «30» реле 23 (дальний свет)	25
15	Контакт «30» реле 26 (освещение салона)	20
16	Диод	—
17	Предохранитель дальнего света	20
18	Предохранитель ближнего света (левая фара)	10
19	Предохранитель ближнего света (правая фара)	10
20	Предохранитель габаритов (левый борт)	10
21	Предохранитель габаритов (правый борт)	10

Оригиналы и аналоги для замены

Средняя стоимость на уникальный стартер для Шевроле Lanos (артикулы 96208781 / 96430344, производитель Шевроле / DAEWOO) составляет около 6000 руб. При ограниченном бюджете можно приобрести один из совместимых аналогов:

Если неисправно только втягивающее реле, то не требуется брать стартер в сборе. Довольно поменять само реле (уникальный артикул 96208782). Новенькая деталь обойдется в сумму от 500 до 2000 рублей.

Внимание! Зависимо от модели и производителя стартера тяговые реле могут иметь разные посадочные габариты (длину и поперечник), потому они не являются взаимозаменяемыми

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Схема предохранителей Шевроле Ланос в салоне с левого торца

Наименование	Предназначение	Сила тока, А
F1	Лампа плафона освещения багажника, лампа плафона освещения салона, лампа противотуманного света в левом заднем фонаре, электродвигатель привода антенны	10
F2	Выключатель освещения в левом подрулевом переключателе, выключатель лампы противотуманного света в левом заднем фонаре, регулятор направления пучков света фар, сигнализатор открытых дверей	10
F3	Аварийная сигнализация	15
F4	Центральный замок	15
F5	Цепи питания блока управления двигателем от аккумуляторной батареи	10
F6	Цепь питания аудиосистемы от аккумуляторной батареи	10
F7	Лампы сигналов торможения/габаритного света в задних фонарях (сигналы торможения)	15
D8	Выключатель сигнализатора открытой двери (дверь водителя)	диод
F9	Цепь питания аудиосистемы от выключателя зажигания	10
F10	Предохранитель прикуривателя	15
F11	Приборы и сигнализаторы в комбинации приборов (кроме противотуманных фар, указателей поворотов и открытой двери) часы, лампа освещения вещевого ящика	10
F12	Лампа света заднего хода в правом заднем фонаре	10
F13	Подушка безопасности	15
F14	Возбуждение генератора, форсунки, датчик скорости автомобиля, клапан продувки адсорбера, клапан рециркуляции отработавших газов, датчик фаз	15
F15	Катушка зажигания	15
F16	Лампы указателей поворотов в блок-фарах, лампы указателей поворотов в задних фонарях, электропривод правого наружного зеркала заднего вида	15
F17	Цепи питания блока управления двигателем и реле топливного насоса от выключателя зажигания	15
F18	Электродвигатель очистителя ветрового стекла, электродвигатель насоса омывателя ветрового стекла	20
F19	Обмотки реле электрообогревателя заднего стекла, реле компрессора кондиционера, реле стеклоподъемников, реле (К4, К8, К11) электродвигателей вентиляторов системы охлаждения	10
F20	Электродвигатель вентилятора отопителя (1-я, 2-я и 3-я скорости)	20

Подробное руководство по замене блока предохранителей автомобиля Mazda 3

Предохранители Mazda 3, как любого другого автомобиля, предназначены для прерывания цепи в случае превышения силы тока допустимого значение. Таким способом происходит защита потребителей и проводки, которые могут быть выведены из строя высоким напряжением. Скачек напряжения обычно происходит из-за повреждений в цепи или короткого замыкания. Без предохранителей не работает ни одна электросистема. Если бы цепь не была защищена предохраняющими элементами, то оборудование намного чаще выходило из строя, а так же во много раз увеличилась бы вероятность возгорания транспортного средства

Алый автомобиль Mazda 3

Где находятся предохранители Mazda 3?

Как и в большинстве автомобилей на Mazda 3 предусмотрено 2 блока с предохранителями. Первый в салоне в зависимости от года выпуска модели может распологаться слева от рулевой колонки под торпедо 2008 и 2009 года выпуска или более ранние модели. Или же с правой стороны под отделением для перчаток в поздних моделях.

Второй расположен под капотом и в нем собраны наиболее электроемкие потребители, рассчитанные на большую проводимость.

В некоторых модификациях салонная секция находится под перчаточным отделением. О том как поступить в таком случае и заменить электропредохранитель прикуривателя самостоятельно, показано в видео от канала «Автообслуживание своими руками».

Инструкция по снятию и замене

Стоит сказать, что разработчики компании Mazda сделали все, чтобы тому, кто будет эксплуатировать автомобиль, было предельно удобно менять расходные элементы, в том числе и предохранители. Для того, чтобы добраться до отсеков нет необходимости в снятии каких либо узлов или систем.

Подготовка

В случае, если у вас отказал какой-то потребитель, то по схемам выясните, в каком блоке он размещен. Например, элемент, отвечающий за омыватель фар, в Mazda 3 установлен в подкапотном отсеке. А за свет фар и прикуриватель в салонном. Далее в таблице находим, что омыватель фар под номером 9, аналогично определяем расположение элементов защищающих свет фар и прикуриватель.

Шаги

Если элемент размещен в отсеке, который расположен в подкапотном пространстве Mazda 3, то действуем по следующей схеме.

Подкапотный отсек

1. Открываем крышку капота и фиксируем ее.
2. Находим расположение блока. Это нетрудно он расположен справа. На фото на него указывает красная стрелочка.
3. Далее находим рычажок находящийся сзади.
4. Тянем за него и открываем крышку. На обратной ее стороне предусмотрена схема.
5. Находим в ней интересующий нас элемент омыватель фар или другой.
6. Извлекаем его.
7. Проверяем визуально. Если предохранитель перегоревший, то на нем могут быть следы подплавления или заметна перегоревшая спираль. Чтобы определить точнее, можно воспользоваться тестером.
8. Далее вместо перегоревшего ставим новый предохранитель аналогичный по номиналу.

Расшифровка подкапотной секции

1. В случае, если у нас проблемы с предохранителем, находящимся в салонном блоке Mazda 3, то нам нужно найти, где расположен он.
2. Далее извлекаем держатель (из пластмассы).
3. Снимаем саму накладку.
4. Теперь нужно отжать держатели, которым закреплена крышка отсека.
5. Снимаем крышку.
6. Находим два фиксатора при помощи, которых закреплен блок.
7. Опускаем его вниз.
8. Далее все делаем, как и в подкапотном блоке.

Рекомендации по эксплуатации

1. Заменять электропредохранители можно лишь только на такие же по номиналу. В случае, если будет установлен предохранитель, номинал которого больше того, который стоял ранее, то он не сможет защитить потребитель. Если меньшего, то он скорее всего сразу же перегорит.
2. Раз и навсегда забудьте, о каких либо жучках и металлических перемычках, которые неосмотрительные водители иногда ставят вместо электропредохранителей. В лучшем случае будет испорчен потребитель, в худшем такие действия могут привести к пожару.
3. В бардачке возите комплект защитных элементов различного номинала. Вполне возможно, что какой-либо элемент перегорит, когда вы будете вдалеке от мест их продажи.
4. Часто перегорают элементы при помощи, которых защищены такие потребители как прикуриватель и омыватель фар, поэтому электропредохранители соответствующего номинала должны быть у вас с собой в бардачке или ином месте обязательно.
5. Также предохранитель прикуривателя может перегореть, в случае если в его разъем будет подключено какое-либо несовместимое по мощности оборудование.

Извините, в настоящее время нет доступных опросов.

Видео «Меняем силовые электропдохранители самостоятельно»

В этом видео от показано, как можно сэкономить существенную сумму, самостоятельно произведя замену силового электропредохранителя.

Подробное руководство по замене блока предохранителей Chevrolet Lanos

Автомобиль Шевроле Ланос заслужил отличную репутацию и пользуется спросом отечественных водителей. Практически все отмечают его надежность, неприхотливость, экономичность и простоту в обслуживании.

Автомобиль Шевроле Ланос

Конструкция действительно проста и продумана до мелочей

Не обошли разработчики вниманием и систему защиту электрооборудования, разместив предохранители в двух блоках, а также в одном дополнительном с реле

Но ситуация, когда отказывает какой-то электропотребитель, может приключиться даже на таком надежном транспортном средстве. К примеру, очень часто отказывает прикуриватель, освещение или отопление. Некоторые водители сразу же теряются и едут на СТО, тратя немалые деньги за то, что могли бы сделать самостоятельно буквально за несколько минут.

Автомобиль Шевроле Ланос приобретают в основном люди со средним достатком, поэтому выполнение многих работ для многих очень актуально.

Где находятся предохранители Шевроле Ланос?

В автомобиле Шевроле Ланос электропредохранители находятся в двух отсеках первый — основной в легкодоступном месте под капотом рядом с аккумулятором. Второй — в салоне в левой части торпедо. Также еще есть один блок с реле под крышкой регулятора фар.

Полезное видео об автомобильных электропредохранителях Вам обязательно пригодится.

Инструкция по снятию и замене

Замена предохранителей и реле на автомобиле Шевроле Ланос как под капотом, так и в салонном блоке практически идентична.

Перегоревший электропредохранитель

Шаги

• Если у вас отказал какой-то потребитель, то первым делом устанавливаем, в каком блоке он находится. Делается это очень просто. Смотрим в расшифровке его номер, затем на схеме находим его расположение.
• Если электропредохранитель находится в моторном отсеке, то нам нужно снять пароотводящий шланг и открыть крышку. Если требуемый нам элемент расположен в салонном отсеке, то достаточно открыть саму крышку. Это все отличия замены предохранителя в моторном отсеке или салонном.
• Далее при помощи пинцета извлекаем проблемный предохранитель. Рассматриваем его, стараясь визуально определить, целый он или перегорел. Лучше, конечно, эту работы выполнить при помощи тестера. Хотя и визуально должно быть заметно, что токопроводящая часть перегоревшая, а в некоторых случаях может быть подплавлена и сама пластиковая оболочка.
• Теперь нам нужно из запасного комплекта достать аналогичный по номиналу предохранитель и установить на место перегоревшего.
• Ставим на место клемму «-» АКБ. Заводим автомобиль.
• Проверяем работу потребителя.

Если проблема была в предохранителе, то оборудование должно заработать. Если же электропредохранитель опять перегорел, то проблема намного серьезнее. Нужно осмотреть проводку и сам потребитель.

Расшифровка схемы с защитными элементами в салонном отсеке

Рекомендации по эксплуатации

• Каждый предусмотрительный водитель обязательно располагает комплектом с электропредохранителями различного номинала, в особенности это необходимо тем водителям, которые ездят на дальние расстояния. Стоят они копейки, в определенный момент могут хорошо выручить.
• Иногда если отказывает какое-то оборудование, а электропредохранитель цел, достаточно немного пошевелить его в разъеме. Возможно, нагар или ржавчина стали причиной разрыва цепи.
• Заменяйте только элементом аналогичным по номиналу. Если поставите меньшего, он может сразу перегореть. Если большего, то он не сможет должным образом защитить оборудование.
• Ни в коем случае не ставьте проволочки или жучки, которые в некоторых ситуациях могут стать причиной возгорания авто.

Видео «Как найти требуемый защитный элемент»

В этом видео показано, какой предохранитель отвечает за топливный насос. Электропредохранитель прикуривателя меняется так же.

Это интересно: Причины и способы устранения неисправностей, которые могли вызвать стуки в КШМ и ГРМ двигателя Daewoo Sens

Что такое реле и его назначение на автомобиле

Такой элемент, как реле, на автомобиле Ланос, Сенс и Шанс предназначен для замыкания и размыкания электрических цепей. Если говорить простыми словами, то с помощью этих устройств осуществляется подача питания на мощные электроприборы посредством маленьких кнопок.

Если не использовать реле, а например, осуществить запуск двигателя напрямую, то сразу же произойдет выгорание контактов в замке зажигания или оплавление кнопки. Это связано с тем, что при запуске мотора стартер потребляет очень большой ток, который при прохождении по контактам замка зажигания оплавил бы их.

Чтобы не делать кнопки включения и выключения массивными, в автомобилях применяются реле. Это своего рода защитные устройства, которые разделяют цепь на высоковольтную и низковольтную. Устройства имеют простую конструкцию, а основным их элементом является катушка с обмоткой

При использовании реле, важно понимать назначение ее контактов:

1. 85 и 86 — контакты катушки
2. 30 — общий, на который подается постоянное питание от АКБ
3. 87 — нормально разомкнутый контакт или подача питания на приемник
4. 87а — нормально замкнутый контакт, который еще называется дополнительным

При замене реле немаловажно обратить внимание, какой элемент стоял до этого в гнезде — трех, четырех или пятиконтактный. Заменять нужно только аналогичным по конструкции устройством

Блок предохранителей и реле под капотом на Ланосе

Данный блок находится с правой стороны, если открыть крышку капота. Он закрыт пластиковой крышкой, которая обеспечивает герметичность. Крышка крепится при помощи защелок. Под ней располагаются не только предохранители, но и реле. Для удобства извлечения предохранителей, имеется специальная вилочка. Ниже на фото цифровое обозначение устройств, расшифровка которых имеется в таблице.

Предохранительный элемент F1 защищает цепь питания предохранителей F1-F7 и F15-F20. F12 — используется на автомобилях с кондиционером. Защищает цепь электрической муфты кондиционера. F15 представляет собой диод реле муфты компрессора кондиционера. F19 — защищает цепь питания стоп-сигнала, электрокорректора фар, наружного освещения с левой стороны, подсветки корректора, часов, задних противотуманок, лампы пепельницы, магнитолы и подсветки включения кондиционера. F20 — дополнительно защищает цепь питания габаритов правой фары и подсветки номерного знака.

В таблице выше реле R3 используется на автомобилях Ланос с кондиционером. Это реле отвечает за работу электрической муфты компрессора кондиционера. R4 — это элемент также может не использоваться, если на Ланосе, Сенсе или Шансе стоит один вентилятор. Он отвечает за его включение. R5 — включение передних противотуманных фар при наличии таковых на авто. R11 — реле включения вентиляторов охлаждения на первой и второй скорости.

Блок с реле и предохранителями под капотом

Он находится рядом с бочком омывающей жидкости и закрыт пластиковой крышкой.

Схема блока

Описание

1	Обогреватель заднего стекла
2	Реле системы управления двигателем
3	Реле электропривода стеклоподъёмников
4	Реле высоких оборотов вентилятора системы охлаждения
5	Реле низких оборотов вентилятора системы охлаждения
6	Реле электродвигателя вентилятора отопителя
7	Реле габаритов
8	Реле фар
9	Реле звукового сигнала
10	Реле противотуманных фар
11	Реле электромагнитной муфты компрессора кондиционера
12	Реле топливного насоса
F1	(30A) Цепи замка зажигания
F2	(30A) Основные цепи зажигания
F3	(40A) Электродвигатель вентилятора системы охлаждения
F4	(30A) Электродвигатель вентилятора отопителя
F5	(30A) Электронный блок управления двигателем
F6	(40A) Блок предохранителей/реле приборной панели
F7	(10A) Звуковой сигнал(ы)
F8	(15A) Противотуманные фары
F9	(10A) Сирена противоугонной системы
F10	(10A) Лампы переднего левого габарита/заднего левого габарита
F11	(10A) Лампы переднего правого габарита/заднего правого габарита
F12	(10A) Ближний свет левой фары
F13	(10A) Ближний свет правой фары
F14	(10A) Дальний свет левой фары
F15	(10A) Дальний свет правой фары
F16	(20A) Подсветка комбинации приборов
F17	(30A) Обогреватель заднего стекла
F18	(30A) Электропривод стеклоподъемников
F19	(30A) Электродвигатель вентилятора системы охлаждения
F20	(50A/60A) Система ABS
F21	(20Д) Фары
F22	(10A) Система управления двигателем
F23	(15Д) Топливный насос
F24	(10A) Электромагнитная муфта компрессора кондиционера
F25	(10A) Система управления двигателем
F26	(15A) Система управления двигателем
F27	(10A) Обогреватель зеркал заднего вида на дверях
F28	(15A) Разъем питания дополнительного оборудования
F29	(5A) Система управления двигателем
F30	(15A) Подогреватель сидений
