Предохранители и реле mitsubishi l200 / pajero sport, 1996 — 2006

Предохранители и реле mitsubishi pajero / montero 3, 1999 - 2006

Блоки в салоне

Блок предохранителей

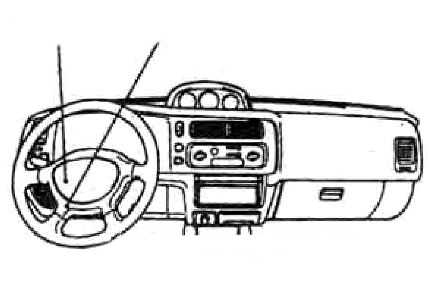

Расположен под панелью со стороны водителя, там же установлен и диагностический разъём.

Описание предохранителей

p, blockquote 8,0,0,0,0 —>

1 15А Прикуриватель
2 10А Радиоприемник
3 10А Реле печки
4 10А 4А/Т (модели с автоматической коробкой передач)
5 20А Передний и задний кондиционер
6 10А Указатели поворотов
7 10А Приборы приборного щитка
8 10А Звуковой сигнал
9 15А Стекло очистители
10 10А Стекло подъемники
11 10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12 15А Замки дверей
13 10А Фонарь освещения слона, часы
14 15А Фонарь заднего хода
15 15А Огни стоп-сигнала
16 25А Печка
17 15А Гнездо питания
18 10А Печка, обогревающая заднюю часть салона

p, blockquote 10,0,0,0,0 —>

  • R1 — Реле подключения дополнительного оборудования
  • R2 — Реле электродвигателя отопителя

Блок реле

Крепится над блоком предохранителей.

Фото — схема

p, blockquote 14,1,0,0,0 —>

  1. Резерв
  2. Реле заднего отопителя
  3. Реле электропривода стеклоподъемников
  4. Блок управления центральной блокировкой замков дверей
  5. Реле обогревателя заднего стекла
  6. Реле прерывистого режима работы очистителя заднего стекла
  7. Реле-прерыватель указателей поворота и аварийной сигнализации

Отдельные предохранители и реле могут быть установлены вне блоков, например предохранитель противотуманных фар.

Блоки в салоне

Под панелью приборов, со стороны водителя находятся 2 блока: блок предохранителей и блок реле.

Блок с предохранителями

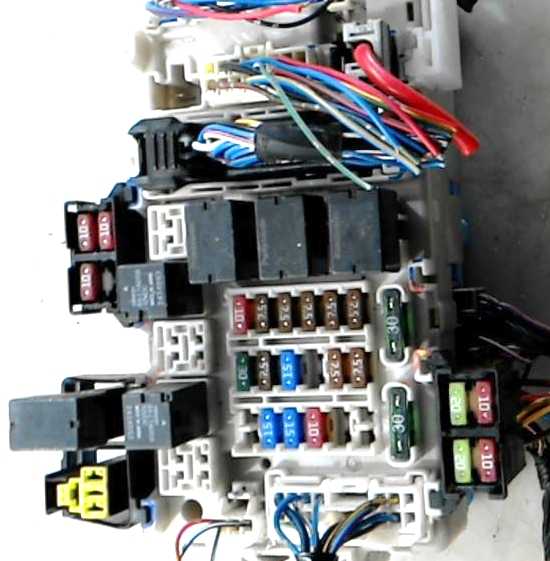

Фото – пример

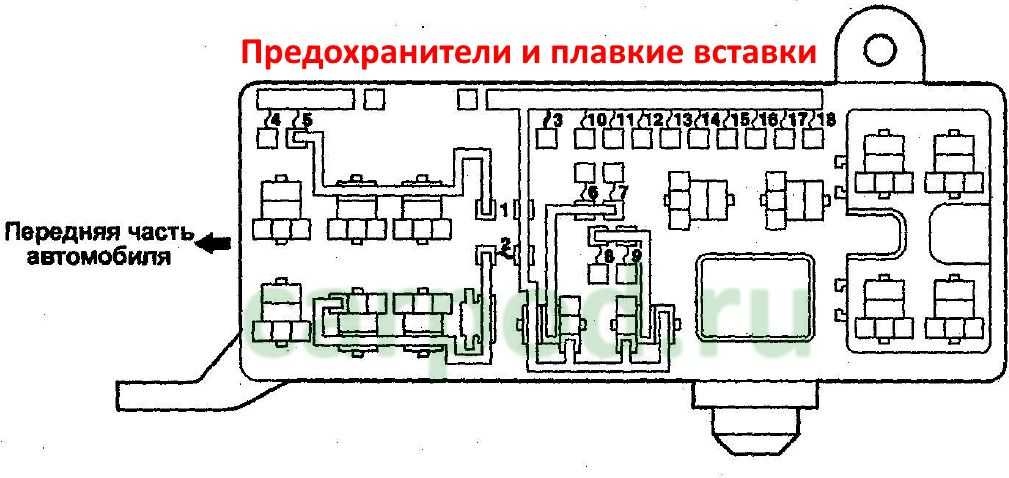

Схема

Описание

1 10А Указатели поворота
2 10А Аудиосистема
3 15А Централизованная блокировка замков дверей
4 10А Реле электро вентилятора климатического блока
5 15А Прикуриватель
6 20А Стеклоочиститель ветрового окна
7 10А Фонари света заднего хода
8 10А Комбинация приборов
9 10А Стоп-сигналы
10 10А Звуковые сигналы
11 10А Электро стеклоподъемники
12 10А АКП
13 15А ТНВД
14 15А Привод люка в крыше

В верней части блока могут крепится некоторые элементы реле.

Схема

  • R1 – реле указателей поворотов
  • R2 – реле обогрева заднего стекла и боковых зеркал
  • R3 – реле электро двигателя вентилятора отопителя (для L200)

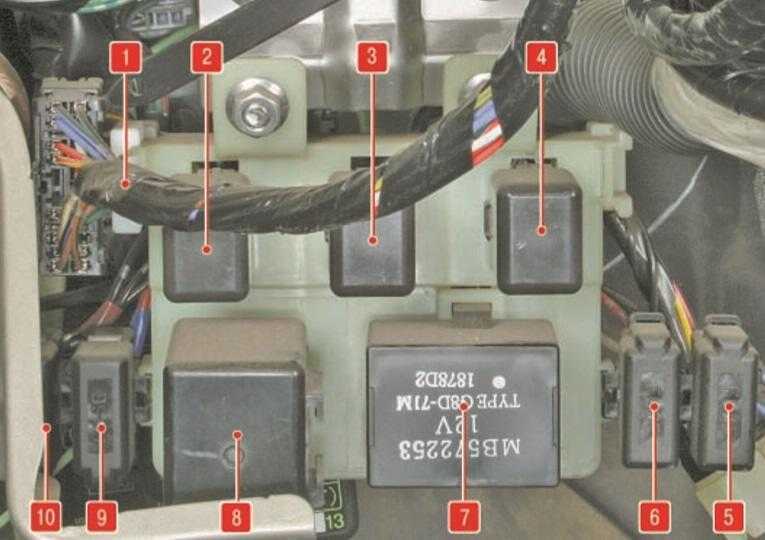

Блок реле

Схема

Расшифровка

  1. Жгут проводов выключателя (замка) зажигания;
  2. Реле розетки для подключения дополнительного оборудования;
  3. Реле электродвигателя заднего отопителя;
  4. Реле электро стеклоподъемников;
  5. Предохранитель (30 А) обогревателя окна двери задка;
  6. Предохранитель (15 А) заднего отопителя;
  7. Реле-таймер обогревателя окна двери задка и наружных зеркал;
  8. Реле-прерыватель стеклоочистителя окна двери задка;
  9. Предохранитель (15 А) розетки для подключения дополнительного оборудования;
  10. Предохранитель (10 А) обогрева наружных зеркал.

Или реле задних противотуманных фар.

Блок в салоне

Расположен в нижней части панели приборов за защитной крышкой.

Схема

Описание предохранителей

1 10А Катушки зажигания
2 7,5А Контрольно-измерительные приборы
3 7,5А Лампы заднего хода
4 7,5А Резерв
5 7,5А Реле (отопитель и т.п.)
6 7,5А Обогрев зеркал
7 30А Резерв
8 7,5А Блок управления двигателем
9 15А Прикуриватель
10 Резерв
11 7,5А Электропривод зеркал
12 7,5А Блок управления двигателем
13 Резерв
14 15А Задний стеклоочиститель
15 15А Центральный замок
16 10А Задний противотуманный фонарь
17 Не используется
18 Не используется
19 30А Отопитель
20 30А Обогрев заднего стекла
21 20А Люк
22 10А ABS
23 20А Подогрев сидений
24 10А Подсветка подножек и проемов дверей
25 10А Блок управления раздаточной коробкой
26 10А ENG/POWER
27 10А Стартер
28 Не используется
29 20А Запасной предохранитель
30 10А Запасной предохранитель
31 30А Запасной предохранитель
32 25А Запасной предохранитель

Назначение реле

  • R1 – Реле обогревателя заднего стекла
  • R2 – Реле переднего вентилятора
  • R3 – Реле электро стекло подъёмников
  • R4 – Реле топливного насоса 1
  • R5 – Реле задних противотуманных фонарей
  • R6 – Реле топливного насоса 1
  • R7 – Реле розетки питания дополнительного оборудования
  • R8 – Реле заднего вентилятора

Блок в салоне

Находится в нижней части стойки, около ноги водителя, за защитной крышкой, под панелью приборов.

Пример схемы с крышки блока

Схема

Описание

1 15A S/WRM – Подогрев сидений
2 20А H/CLN – Очиститель фар
3 15/20А RADIO – Аудио система, центральная консоль, часы, магнитола
4 15А А/С – Кондиционер, Люк
5 10А R/WIPER – Очиститель заднего стекла
6 10А ENG – Управление двигателем
7 Резерв
8 10А ROOM – Внутренне освещение
9 10А MIRR/DEF – Обогрев зеркал
10 15A S/WRM – Подогрев сидений
11 30А DOOR LOCK – Центральный замок
12 15/20А TAIL – Фары задние, габариты
13 20А WIPPER – Стекло очиститель / омыватель
14 10А ENGINE – Система управления двигателем, система ABS
15 15А METER – Комбинация приборов, указатели поворотов, фонари заднего хода
16 Резерв
17 30А P.WIND – Электро привод стеклоподъемников

Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранители отвечающие за прикуриватель и бензонасос.

В салоне

Монтажный блок расположен на левой стойке под приборной панелью, за пластиковой крышкой. Фото — пример.

Схема предохранителей в салонном блоке
Расшифровка Ток, А
1 Стеклоочистители и омыватели 20
2 Электропривод стекол передних и задних дверей 30
3 Люк 15
4 Стеклоочиститель и омыватель стекла задней двери 10
5 Для различных цепей (SEAT) 15
6 Обогреватель наружных зеркал заднего вида (некоторые модели) 10
7 Кондиционер 10
8 Для различных цепей (DRL) 10
9
10 Для различных цепей (H/CLEAN) 20
11
12 Аварийная сигнализация 10
13 Освещение салона, подсветка багажного отделения 10
14 Розетка для подключения дополнительного оборудования (AUX POWER) 15
15 Для различных цепей (CLOSER LH.) 15
16 Магнитола, предохранитель для различных цепей 10
17 Центральный замок 30
18
19 Система управления двигателем 10
20 Комбинация приборов 10
21 Стоп-сигналы 15
22 Предохранитель для различных цепей (CLOSER RH) 15
23 Система предотвращения защемления стекол (ACC. DELAY) 30
24
25 Цепь стартера (ST.SING) 10
26 Прикуриватель Мазда МПВ 15
27 Резерв 10
28 15

В моторном отсеке

Блок находится в левой части моторного отсека, около АКБ. Общий вид.

  • Номер рамы газ 3308 где находится



  • Мини крузер как выбрать



  • Как найти провод стартера



  • Что означает фамилия тесла



  • Как настроить дворники на ваз

Блоки под капотом

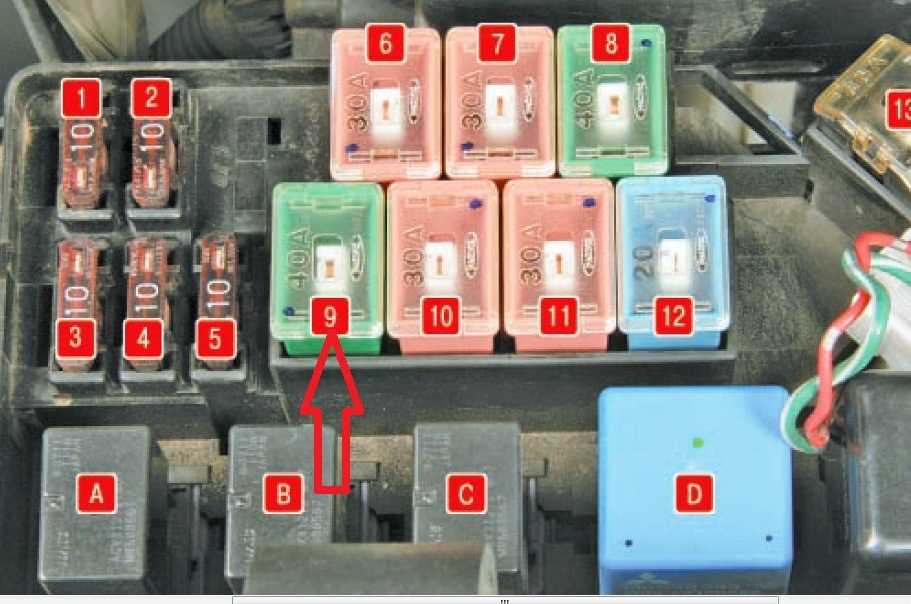

Главный блок

Основной блок с предохранителями и реле находится рядом с аккумулятором с левой стороны моторного отсека.

Пример схемы с крышки блока

Схема

Назначение

R1 Реле электродвигателя вентилятора конденсатора кондиционера – высокая скорость
R2 Реле звукового сигнала
R3 Реле электродвигателя вентилятора конденсатора кондиционера-низкая скорость
R4 Много функциональный блок управления 1
R5 Реле обогревателя лобового стекла — очистители лобового стекла
R6 Реле электромагнитной муфты компрессора кондиционера
R7 Резерв
1 120A Блок предохранителей/ реле 1 в моторном отсеке, противотуманные фары, фары, задние фонари (2001), много функциональный блок управления 1 (2002^)
2 60A Блок предохранителей/ реле, моторный отсек 1
3 40А Замок зажигания
4 40А Электропривод сидений, электропривод стекло подъёмников
5 20А Управление двигателем
6 20А Управление двигателем
7
8 15А Дополнительное оборудование
9 25А Подогреватель топливного фильтра
10 25А Кондиционер
11 20А Кондиционер
12 15A Реле обогревателя лобового стекла – очистители лобового стекла
13
14 20A Автоматическая коробка передач
15 10A Генератор, центральный замок, указатели поворота/ аварийная сигнализация
16 15A Анти блокировочная система тормозов (ABS), стоп-сигналы
17 10А Аудиосистема, прикуриватель, часы
18 10A Система кондиционирования, аудиосистема, центральный замок, часы, электронный блок управления ESP, лампы освещения салона, многофункциональный блок управления 1, блок управления раздаточной коробкой
19 10А Кондиционер
20 20A Противотуманные фары
21 10A Звуковой сигнал
22 20A Очиститель/ омыватель лобового стекла
23 10A Система управления двигателем, задний габарит(правый)
24 10A Лампа заднего левого габарита
25 10A Лампа ближнего света (левая)
26 10A Лампа ближнего света (правая)
27 10A Лампа дальнего света (левая)
28 10A Лампа дальнего света (правая)
29 Резерв
30 40A Нагреватель охлаждающей жидкости

Блок с реле

Схема

Описание

  1. Реле электромагнитных клапанов
  2. Реле подогревателя топлива
  3. Реле сервопривода дроссельной заслонки
  4. Реле стартера
  5. Главное реле системы впрыска
  6. Реле электромагнитной муфты компрессора кондиционера

Есть что добавить – пишите в комментарии.

Предохранители и реле в салоне Митсубиси Паджеро 2

Блок расположен в нижней части панели управления, со стороны водителя.

Схема блока предохранителей в салоне Митсубиси Паджеро 2

Описание

1 15А Предохранитель прикуривателя Митсубиси Паджеро 2
2 10А Радиоприемник
3 10А Реле печки
4 10А 4А/Т (модели с автоматической коробкой передач)
5 20А Передний и задний кондиционер
6 10А Указатели поворотов
7 10А Приборы приборного щитка
8 10А Звуковой сигнал
9 15А Стекло очистители
10 10А Стекло подъемники
11 10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12 15А Замки дверей
13 10А Фонарь освещения слона, часы
14 15А Фонарь заднего хода
15 15А Огни стоп-сигнала
16 25А Печка
17 15А Гнездо питания
18 10А Печка, обогревающая заднюю часть салона

Реле

  • R1 — Реле подключения дополнительного оборудования
  • R2 — Реле электродвигателя отопителя

Под блоком предохранителей, есть блок с реле.

Описание

  1. Резерв
  2. Реле заднего отопителя
  3. Реле электропривода стеклоподъемников
  4. Блок управления центральной блокировкой замков дверей
  5. Реле обогревателя заднего стекла
  6. Реле прерывистого режима работы очистителя заднего стекла
  7. Реле-прерыватель указателей поворота и аварийной сигнализации

Предохранители и реле в салоне Митсубиси Паджеро 4

Монтажный блок расположен в нижней части панели управления, со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема с назначением предохранителей в блоке.

Описание

1 10А Катушки зажигания
2 7,5А Контрольно-измерительные приборы
3 7,5А Лампы заднего хода
4 7,5А Резерв
5 7,5А Реле (отопитель и т.п.)
6 7,5А Обогрев зеркал
7 30А Резерв
8 7,5А Блок управления двигателем
9 15А Предохранитель прикуривателя Митсубиси Паджеро 4
10 Резерв
11 7,5А Электропривод зеркал
12 7,5А Блок управления двигателем
13 Резерв
14 15А Задний стеклоочиститель
15 15А Центральный замок
16 10А Задний противотуманный фонарь
17 Не используется
18 Не используется
19 30А Отопитель
20 30А Обогрев заднего стекла
21 20А Люк
22 10А ABS
23 20А Подогрев сидений
24 10А Подсветка подножек и проемов дверей
25 10А Блок управления раздаточной коробкой
26 10А ENG/POWER
27 10А Стартер
28 Не используется
29 20А Запасной предохранитель
30 10А Запасной предохранитель
31 30А Запасной предохранитель
32 25А Запасной предохранитель

Реле

  • R1 — Реле обогревателя заднего стекла
  • R2 — Реле переднего вентилятора
  • R3 — Реле электро стекло подъёмников
  • R4 — Реле топливного насоса 1
  • R5 — Реле задних противотуманных фонарей
  • R6 — Реле топливного насоса 1
  • R7 — Реле розетки питания дополнительного оборудования
  • R8 — Реле заднего вентилятора

Блоки в салоне

Блок предохранителей

Расположен под панелью со стороны водителя, там же установлен и диагностический разъём.

Схема

Описание предохранителей

1 15А Прикуриватель
2 10А Радиоприемник
3 10А Реле печки
4 10А 4А/Т (модели с автоматической коробкой передач)
5 20А Передний и задний кондиционер
6 10А Указатели поворотов
7 10А Приборы приборного щитка
8 10А Звуковой сигнал
9 15А Стекло очистители
10 10А Стекло подъемники
11 10А Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)
12 15А Замки дверей
13 10А Фонарь освещения слона, часы
14 15А Фонарь заднего хода
15 15А Огни стоп-сигнала
16 25А Печка
17 15А Гнездо питания
18 10А Печка, обогревающая заднюю часть салона

Реле

  • R1 – Реле подключения дополнительного оборудования
  • R2 – Реле электродвигателя отопителя

Блок реле

Крепится над блоком предохранителей.

Фото – схема

Назначение

  1. Резерв
  2. Реле заднего отопителя
  3. Реле электропривода стеклоподъемников
  4. Блок управления центральной блокировкой замков дверей
  5. Реле обогревателя заднего стекла
  6. Реле прерывистого режима работы очистителя заднего стекла
  7. Реле-прерыватель указателей поворота и аварийной сигнализации

Отдельные предохранители и реле могут быть установлены вне блоков, например предохранитель противотуманных фар.

1.43. Предохранители

Блок предохранителей расположен под приборным щитком на стороне водителя. В случае если перегорит какой-либо из предохранителей, необходимо отыскать и устранить причину перегорания предохранителя перед его установкой нового. Запасные предохранители расположены в блоке предохранителей.

Система привода на все колеса, управление повышающей передачей (модели с автоматической коробкой передач)

(Печка, обогревающая заднюю часть салона)

( ) – обозначает оборудование, которое может быть не установлено А/Т – автоматическая коробка передач

Система аварийной сигнализации

( ) – обозначает оборудование, которое может быть не установлено

Перед заменой предохранителя поверните ключ в замке зажигания в положение LOCK или достаньте его из замка зажигания.

Если вам необходимо заменить предохранитель, снимите ключ для снятия предохранителей с крышки и с его помощью достаньте перегоревший предохранитель так, как показано на рисунке.

Мощности предохранителей и защищаемые ими цепи указаны на крышке блока предохранителей. Если предохранитель часто перегорает, отыщите причину неисправности и устраните ее.

В салоне

Салон автомобиля: коробка с плавкими предохранителями (1) находится перед сиденьем водителя в месте, показанном на рисунке.
