Предохранители и реле peugeot 307

Блок предохранителей

Нынешняя конфигурация Peugeot 308 сложилась в 2010 году с появлением второго поколения модели. Она включает основной салонный блок и расположенный в моторном отсеке. Место каждого из них типично и обнаружить их будет легко благодаря выделяющемуся крепежному болту по центру.

Если салонный блок отвечает за такие системы, как BSM и AKPP, то занимающие подкапотное пространство (которых четыре) — за бесперебойную работу силовой установки и фар. Понять расположение каждого предохранителя и его назначение, а также нахождение можно с помощью обозначений на схеме, а также посмотрев на фото.

В салоне

Считается основным, поскольку в нем находится самое большое количество плавких элементов — 21. С 2011 года несколько поменялась схема их расположения, но в целом, принципиальной разницы между двумя поколениями Пежо 308 нет. Именно тут находятся плавкие элементы, отвечающие за топливный насос, ближний свет, работу замков и салонного освещения.

Под капотом

В моторном отсеке расположились четыре блока — до 2009 включительно их было меньше. Здесь находятся предохранители, ответственные за работу силовой установки, включая ее охлаждение. Их можно найти слева от аккумулятора.

Головка блока цилиндров EP6

ГБЦ ep6 изготавливается из легкосплавного алюминия по принципу изготовления в одноразовой форме, макет головки блока изготавливается из полистерола, затем заделывается в смолу. При отливке сплав заменяет полистироловый макет.

Крышка головки блока изготовлена из композитных материалов, имеет маслоотделитель, герметичность достигается путем 7 резиновых прокладок.

Такая технология формы отлива обеспечивает высокую точность и правильность различных каналов и форм в ГБЦ (Головке блока цилиндров)

На каждом распределительном валу расположено:

• регуляторы фаз газораспределения,
• гидравлические клапана регулирования давления для фазовращателей
• мишени для датчика распредвала,
• привод вакуумного насоса,

Регулировка открытия впускных клапанов осуществляется посредством дополнительного промежуточного вала и электродвигателя.

В систему регулировки открытия впускных клапанов входят несколько элементов:

• Электродвигатель
• Промежуточный вал
• Промежуточные кулачки
• Датчик положения промежуточного вала
• Впускной распредвал
• Возвратные пружины

1. Промежуточный вал
2. Привод регулировки
3. Промежуточные кулачки
4. Кулачок
5. Гидрокомпенсатор
6. Впускной клапан
7. Увеличение хода клапана

На выпускном распредвалу установлен привод вакуумного насоса для обеспечения комфортного торможения.

Регуляторы фаз на ep6 (фазовращатели) работают в определенных пределах таких как на впускном валу угол смещения составляет 35°, на выпускном 30°, так на них есть маркировка IN 35 (впуск), EX 30 (выпуск).

Так же с обоих сторон ГБЦ установлены электромагнитные клапана находящиеся под управлением компьютера двигателя и регулируют смещение фазовращателей.

Двигатель EP6 ( непрямой впрыск топлива)

Метка	Обозначение	Моменты
(1)	болт (Крышка головки блока цилиндров) (*)	Предварительная затяжка моментом 0,2 дН.м
Затяжка моментом 1 дНм
(2)	болт (Головка блока цилиндров) (*)	Предварительная затяжка моментом 3 дН.м
Угловая затяжка 90
Угловая затяжка 90
(3)	болт (Блок выхода охлаждающей жидкости )	1 дН.м
(4)	болт ( вакуумный насос)	0,9 дН.м
(5)	Шпильки (Выпускной коллектор)	1,5 дН.м
(6)	болт (Головка блока цилиндров / Блок цилиндров ) (*)	Предварительная затяжка моментом 1,5 дН.м
Угловая затяжка 90
Угловая затяжка 90
(7)	Свечи	2,3 дН.м
(8)	болт (Головка блока цилиндров / Блок цилиндров ) (*)	2,5 дН.м
Угловая затяжка 30
(*) Соблюдать правильный порядок затяжки резьбовых соединений

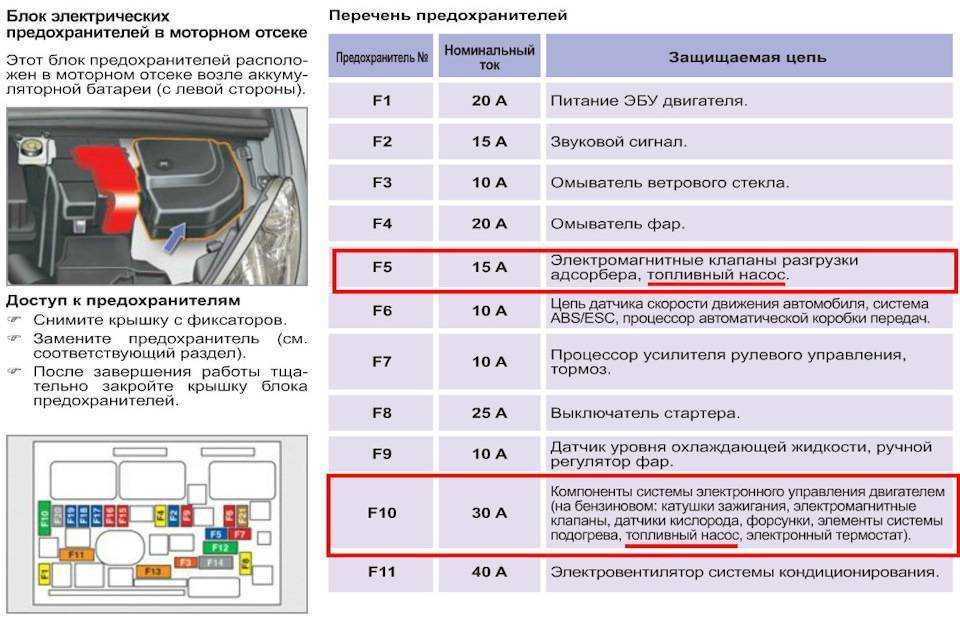

Предохранители и реле под капотом

Основной блок находится с левой стороны, под защитной крышкой.

Общая схема блока

Обозначение – вариант 1

№	А	Назначение
1	40	Блок питания системы АВS/ЕSР
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания
4	20	Горелка системы программируемого подогрева
5	20/ 50	Реле органов управления системы программируемого подогрева
6	40/ 60	Электровентилятор системы охлаждения (большая частота вращения)
7	40/ 50/ 60	Электровентилятор системы охлаждения (малая частота вращения)
8	40	Кондиционер воздуха
9	20	Насос омывателя ветрового стекла
10	15	Звуковой сигнал
11	15	ЭБУ и реле системы предподогрева дизеля
14	7,5	Фара дальнего света правая
15	7,5	Фара дальнего света левая
16	7,5	ЭБУ двигателя
17	10	ЭБУ двигателя
18	7,5	ЭБУ двигателя
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя фар
21	15	Цепь электропитания топливного насоса
22	20	ЭБУ двигателя
23	30	Цепь электропитания клапанов системы АВS/ЕSР
24	7,5	Блок управления зеркалами
30	15	Передние противотуманные фары

Обозначение – вариант 2

№	А	Назначение
1	40	Питание насоса системы ABS
2	50	ЭБУ системы предподогрева дизеля
3	30	Контакт замка зажигания – Стартер
4	20	Подогрев дизтоплива
5	20/ 50	Вентиляция салона с дополнительным программируемым обогревом (+ АКБ)
6	40/ 60	Вентилятор салона, максим. скорость (+ АКБ)
7	40/ 50/ 60	Вентилятор салона, миним. скорость (+ АКБ)
8	40	Вентилятор салона (+ ключ)
9	15	Задняя розетка 12 В (+ АКБ)
10	15	Звуковой сигнал
11	–	Не используется
14	15	Передняя розетка 12 В (+ АКБ)
15	15	Прикуриватель (+ АКБ)
16	–	Не используется
17	–	Не используется
18	7,5	Процессор двигателя (+ АКБ)
19	7,5	Компрессор кондиционера воздуха
20	30	Насос омывателя стекол/фар
21	15	Цепь электропитания топливного насоса
22	–	Не используется
23	30	Электромагнитные клапаны системы ABS
24	7,5	Дополнительная панель управления – Складывание наружных зеркал заднего вида (+ ключ)
30	15	Подогрев наружных зеркал заднего вида

Отдельно отметим предохранитель отвечающий за вебасто (подогрев дизельного топлива) – №4.

Внутри блока будут находится реле. Их количество и размещение может отличатся в различных модификациях автомобиля peugeot boxer.

• R1 Реле звукового сигнала
• R2 Реле противотуманных фонарей
• R3 Реле фар дальнего света
• R4 Реле насоса переднего стекло омывателя
• R5 Реле системы кондиционирования воздуха
• R6 Свободный
• R7 Реле топливного насоса
• R8 Реле питания низкой скорости электро вентилятора
• R9 Реле питания высокой скорости электро вентилятора
• R10 Реле компьютера управления двигателем
• R11 Реле компрессора кондиционера воздуха
• R12 Реле насоса омывателя фар

Описание для до рестайлинговых

Блок под капотом

Общая фото — схема

Описание предохранителей

F1	Не используется
F2	Не используется
F3 (25)	Цепи: топливного насоса и катушек зажигания; главного реле К5 системы управления двигателем
F4 (15)	Цепь электромагнитной муфты компрессора кондиционера
F5 (40)	Силовые цепи: реле КЗ малой скорости вентилятора системы охлаждения
F6 (60)	Цепи, защищаемые предохранителями F9, F10, F28, F29, F30, F31, F32, F36 монтажного блока 1 в салоне
F7 (60)	Цепи, защищаемые предохранителями F13, F14, F15, F16, F17, F18, F19, F20, F24, F26, F27, F37, F38, F39 монтажного блока в салоне
F8 (60)	Цепи, защищаемые предохранителями F1, F2, F3, F4, F5, F11, F12 монтажного блока в салоне
F9 (25)	Цепи, находящиеся под напряжением в положении S и А ключа зажигания
F10 (80)	Силовые цепи реле включения электрообогревателя салона
F11 (50) и F12 (25)	Цепи блока управления ABS

Обозначение реле

• К1 — Реле большой скорости вентилятора системы охлажде­ния
• К2 — Реле кондиционера
• КЗ — Реле малой скорости вентилятора системы охлаждения
• К4 — Реле топливного насоса и катушек зажигания
• К5 — Главное реле системы управления двигателем
• К6 — Не используется
• К7 — Реле противотуманных фар. Если его нет, то ПТФ не установлены.
• К8 — Реле вентилятора отопителя

Другие варианты исполнения данного блока.

В этом случае, полное описание можете скачать тут.

Блок в салоне

Расположен в торце приборной панели с водительской стороны за крышкой.

Схема

Расшифровка

F1 (20)	Цепи: очистителя ветрового стекла; обмотки реле обогрева стекла двери багажного отделения
F2 (5)	Цепи: электропитания комбинации приборов; обмотки реле К4 топливного насоса и катушек зажигания; у электропитания ЭБУ системы управления двигателем от выключателя зажигания ;
F3 (10)	Цепи ламп сигналов торможения
F4 (10)	Цепи: ламп указателей поворота; диагностического разъема системы управления двигателем (контакт 1); катушки иммобилайзера; коммутационного блока
F5 (5)	Цепь управления электромагнитной муфтой заднего редуктора
F6	Резерв
F7	Резерв
F8	Резерв
F9 (10)	Цепь лампы ближнего света левой блок-фары
F10 (10)	Цепь лампы ближнего света правой блок-фары
F11 (10)	Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12 (10)	Цепь лампы дальнего света правой блок-фары
F13 (30)	Цепи электро стеклоподъемников задних дверей
F14 (30)	Цепи электро стеклоподъемников передних дверей
F15 (10)	Цепь блока управления ABS
F16 (15)	Цепи обогрева сидений водителя и переднего пассажира
F17 (15)	Цепи звуковых сигналов
F18 (10)	Цепи: лампы габаритного света левой блок-фары; лампы габаритного света левого заднего фонаря
F19 (10)	Цепи: лампы габаритного света правой блок-фары; лампы габаритного света правого заднего фонаря; ламп освещения номерного знака; лампы плафона освещения вещевого ящика; подсветки комбинации приборов и органов управления на панели приборов, консоли и облицовке туннеля пола
F20 (7,5)	Цепь лампы заднего противотуманного света
F21 (5)	Цепи элементов обогрева наружных зеркал заднего вида
F22	Резерв
F23	Резерв
F24 (5)	Цепь контроля усилителя рулевого управления
F26 (5)	Цепь блока управления подушками безопасности
F27 (20)	Цепи: парктроника; лампы света заднего хода; омывателя ветрового стекла и стекла двери багажного отделения
F28 (15)	Цепи: ламп плафона освещения салона; лампы плафона освещения багажника; лампы подсветки головного устройства звуковоспроизведения
F29 (15)	Цепи: прерывистого режима работы очистителя ветрового стекла; переключателя указателей поворота; выключателя аварийной сигнализации; управления центральным замком; зуммера; диагностического разъема системы управления двигателем
F30 (20)	Цепи центрального замка
F31 (15)	Цепь противотуманных фар
F32 (30)	Силовая цепь реле обогрева стекла двери багажного отделения
F33	Резерв
F34 (15)	Цепь электромагнитной муфты заднего редуктора
F35	Резерв
F36 (30)	Силовая цепь реле К8 вентилятора отопителя
F37 (5)	Цепи электроприводов наружных зеркал заднего вида
F38 (15)	Прикуриватель renault duster; электропитания головного устройства звуковоспроизведения от выключателя зажигания
F39 (10)	Реле электродвигателя системы отопления, кондиционирования и вентиляции

Отдельно, под противоугонным устройством, вдоль балки приборной панели могут находится реле дополнительного отопителя салона (1067 — 1068), а под щитком приборов реле обогрева заднего стекла (235).

Теперь вариант со снятием вверх (без ямы)

Сразу делаем так же как и рассказал в первом варианте, только плюс ко всему нужно снять: бачок с тормозной жидкостью (тут придет на помощь Торгс), отсоединить клеммы (катушка, термостат и другие), высвободить жгуты проводов, а еще отсоединить трос селектора коробки передач. После чего открутить 2 клеммы от стартера и крепящие болты самого стартера ( 2 из них находятся со стороны ремней, 1 со стороны аккума, под пластиковым патрубком). Втягивающее также откручиваем торгсом. Благодаря направляющей размещаем стартер на своё место.

Итак, вот и появилась долгожданная статья! Инструкция для чайников — максимально подробно!Собственно, я проделывал эту процедуру в первый и надеюсь, что в последний раз.Для себя я взял 2 бж за основу, если мало ли не поймете, как тут у меня все расписано, можете туда заглянуть ! )) Вот раз и два, мужики, спасибо вам за инструкцию ! ))Сразу скажу, что ваши движения во время снятия стартера будут похожи на практику поз камасутры, ахах, не, я серьезно!Ну что, давайте по порядку начнем готовиться к снятию.

Инструменты которые нам потребуются:1) Головка на 13 (для откручивания одного контакта на реле, откручивание всех болтов на площадке АКБ, для откручивания болтов крепления стартера)2) Головка на 10 (откручивание воздушного фильтра и крепления АКБ)3) Головка на 8 (для снятия клеммы на втягивающем)4) Маленькая трещетка и удлинитель для нее.5) Головка Torx 20 и 306) Плоская отвертка

Итак, приступаем к снятию. Сначала нам нужно подготовить место для работы и доступа к болтам.Снимаем АКБ, снимаем площадку АКБ (чтоб её снять, нужно открутить 5 болтов на 13, обозначенными на фото красным цветом и два болта при помощи торкс 30 (зеленым обозначены), желтым обозначен болт, который необходимо выкрутить со стороны подкрылка, если таковой имеется.

Окей, сняли площадку и АКБ, далее снимаем воздушный фильтр (думаю это все умеют), а еще резонатор надо снять, но я давно без него езжу ))))

Далее, когда у нас все открыто, давайте попробуем найти стартер! )) Чтобы его лучше увидеть и понять где он, надо заглянуть с другой стороны двигателя, тобишь с левой и не просто взять голову засунуть (это не получится, а взять телефон с вспышкой и, как сделал я, записать видео всего там располагающегося.Здесь видно сам стартер и болты которые нужно открутить. Те два, что справа.

https://youtube.com/watch?v=DGHJ6-OGxi0

Вот еще фотка на всякий случай, что надо открутить, а что не надо!

Ах да, перед этим (ну по идее можно и после) необходимо скрутить две гайки с клеммами на втягивающем.Они на одна на 13, вторая на 8.

Когда мы скрутили два болта со втягивающего и два болта крепления стартера, нужно открутить последний болт 3-ий, который держит стартер. Он в отличие от этих двух, закручивается/откручивается с другой стороны! Чтобы его вообще найти, я потратил много времени, просто не замечал! Объясню где. Он находится под воздушным фильтром там есть два болта в районе стартера. Первый (он же ближний к вам) это не тот, а второй тот что нужен — его можно изначально вообще не увидеть, он располагается под этим самым первым ближним болтом.

Стартер в автомобиле Пежо 307 служит для запуска силового агрегата. Он крутит коленчатый вал мотора, пока двигатель внутреннего сгорания не начнет самостоятельно работать.

При возникновении неполадок со стартером завести машину становится проблематично, а порой и невозможно

Поэтому следует своевременно обращать внимание на симптомы чрезмерного износа и поломок, проводить диагностику узла и по ее результату принимать решение о целесообразности ремонта или замены вышедших из строя элементов

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Блок около пассажирского сидения

Схема – вариант 1

Описание

Описание

54	Не используется
55	15А Обогрев сидений
56	15А Электрическая розетка 12 В для задних пассажиров
57	10А Дополнительный подогрев под сиденьем
58	15А Обогрев заднего левого стекла
59	15А Обогрев заднего правого стекла
60	Не используется
61	Не используется
62	Не используется
63	10А Управление дополнительным подогревом для задних пассажиров
64	Не используется
65	30А Вентилятор системы дополнительного подогрева для задних пассажиров

Схема – вариант 2

Обозначение схемы

T25	Внутренне освещение
T66	Реле прикуривателя
T30	Реле габаритов
T31	Дополнительный подогреватель под сидением
F54	(10A) Кондиционер/ отопитель
F55	(15A) Подогреватель сидений
F56	(15A)
F57	(10A) Кондиционер/ отопитель
F58	(10A) Ближний свет фар
F59	(7,5A) Система активной подвески
F60	(10A) Кондиционер/ отопитель
F61	(30A) Кондиционер/ отопитель

Предисловие

Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт — EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.

Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:

• Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
• Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
• Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.

Внутри , стандарт EURO 3 обозначили как L4 — для пассажирских автомобилей и W4 — для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX , после всех изменений получили название TU3JP L4/W4 KFW .

Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:

• Пропуски воспламенения
• Эффективность каталитического нейтрализатора
• Состояние кислородных датчиков
• Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.

Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD . Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE , о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000 , которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3

Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.

Дополнительные предохранители подкапотного модуля

Для повышения безопасности приборов и электрических цепей в Peugeot 307 используется дополнительный блок предохранителей блока питания.

Распиновка дополнительных ПП

Электрический прибор или электрическая цепь	Номинал, А	Цветовое кодирование	№
Вентиляторы радиатора охлаждающей жидкости	30 А	Светло-зеленый	1
Электронасос для агрегатов АБС и ESP	30 А	Светло-зеленый	2
Электромагнитные клапаны группы ABS и ESP	30 А	Светло-зеленый	3
Электропитание +12 В блока коммутации электропроводки	60 А	Чернить	4
Питание +12 В на цепи блока коммутации бортовой сети	70 А	Чернить	5
Передние сиденья с подогревом	20 А	Желтый	6
Стандартная система безопасности, замок зажигания	30 А	Светло-зеленый	7
Насос электроусилителя руля	70 А	Чернить	восемь

Устройство реле и его предназначение в автомобиле

Принцип действия любого стандартного реле в автомобиле – это замыкание или коммутация двух контактов на силовой электрической цепи при помощи электромагнитного поля. Замыкание контактов напрямую через выключатель потребует использования толстых проводов и приведет к падению напряжения во всей бортовой сети. Коммутатор с электромагнитной катушкой внутри позволяет малым током замкнуть нужный контакт и подать напряжение на участок цепи. Через него в автомобиле Шеви Нива запитаны фары, вентиляторы отопления и охлаждения, стеклоподъемники, стартер и другие узлы.

Типовое реле бензонасоса 75.3777-10 имеет 4 контакта, катушку с якорем, пружину для размыкания контакта. Когда подается напряжение на управляющие контакты, происходит втягивание стержня внутрь обмотки и происходит замыкание другой пары контактов. Отключается автоматически, как только происходит обесточивание слаботочных разъемов.

Преимущества использования реле в автомобилях Нива Шевроле:

• исключается самопроизвольный ток утечки в бортовой системе;
• надежное управление всеми электродвигателями;
• быстрый и гарантированный запуск электрических механизмов;
• защита сети от перегрузки.

Реле бензонасоса появилось на автомобилях семейства Chevrolet Niva с 2003 года, когда был установлен инжекторный двигатель. Моторы семейства ВАЗ 21213 оснащены карбюратором и не имеют реле в системе подачи топлива.

Назначение и расположение предохранителей Peugeot 307 (с 01.06.2005 — 31.12.2008)

Блоки электрических предохранителей находятся в нижней части панели управления (со стороны водителя) и в моторном отсеке (слева).

Замена предохранителя Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей. Всегда заменяйте сгоревший электрический предохранитель предохранителем того же номинала (такого же цвета). Для демонтажа предохранителей используйте специальный пинцет, расположенный с внутренней стороны крышки блока предохранителей панели приборов; там же находятся и запасные предохранители.

Блок электрических предохранителей в приборной панели

Поверните винт на четверть оборота с помощью монеты (1) и откройте крышку, потянув за ее верхнюю правую часть (2).

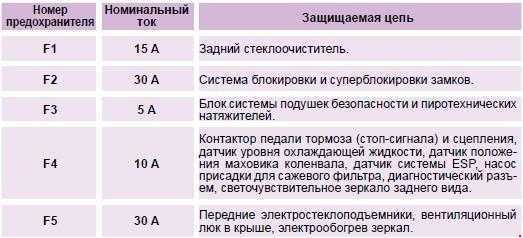

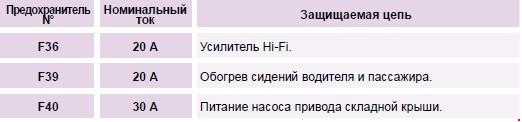

Электрические предохранители в моторном отсеке Для доступа к предохранителям (блок предохранителей расположен около аккумуляторной батареи) открепите крышку. После завершения работы тщательно закройте крышку блока предохранителей, чтобы обеспечить его герметичность.

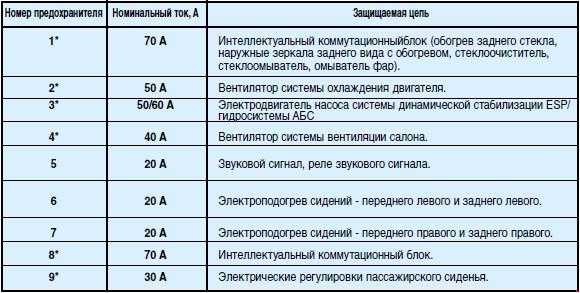

* Только в блоке предохранителей-1.

** Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети ПЕЖО.

Система электрооборудования Вашего автомобиля рассчитана на работу как со стандартным электрооборудованием, так и с дополнительными устройствами. Прежде чем устанавливать на свой автомобиль дополнительные электроприборы или электронные устройства, проконсультируйтесь на сервисной станции ПЕЖО. Компания «Автомобили ПЕЖО» не несет никакой ответственности за неисправности Вашего автомобиля, вызванные установкой дополнительного электрооборудования, не изготовленного или не рекомендованного к использованию компанией «Автомобили ПЕЖО», либо установленного с нарушением инструкций ПЕЖО. В особенности это относится к включенному дополнительному электрооборудованию, потребляющему в сумме ток более 10 мА.

Источник статьи: http://knigaproavto.ru/shemy/peugeot/peugeot-307/1290-naznachenie-i-raspolozhenie-predohraniteley-peugeot-307-s-01062005-31122008.html

Где находятся модули предохранителей

В автомобиле Пежо 307 все использованные предохранители собраны в два блока:

Подкапотный модуль РР расположен в моторном отсеке со стороны водителя, рядом с аккумуляторной батареей. Закрывается пылезащитной крышкой, под которой находится герметичная крышка. Для проверки или замены платы необходимо снять корпус и снять крышку.

Салонный модуль ПП — расположен со стороны водителя, слева под рулевой колонкой. Для проверки или замены печатной платы поверните фиксирующий винт на пол-оборота и потяните крышку вниз и на себя.

Значение предохранителя напечатано на корпусе или может быть распознано по цвету корпуса печатной платы.

Вариант 1

Предохранители в салоне

Для доступа надо убрать защитную крышку.

p, blockquote 5,0,0,0,0 —>

p, blockquote 6,0,0,0,0 —>

Схема Вариант 1

p, blockquote 7,0,0,0,0 —>

p, blockquote 8,0,0,0,0 —>

Схема Вариант 2

p, blockquote 9,0,1,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

p, blockquote 11,0,0,0,0 —>

1	10А Задний противотуманный фонарь.
2	15А Задний стеклоочиститель.
4	15А Передние стеклоподъемники Вентиляционный люк.
5	15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа.
7	20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика.
9	30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка.
10	15А Диагностический разъем, задняя электрическая розетка 12 В.
11	15А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой.
12	10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар.
14	30А Блокировка/ полная блокировка замков, привод суперблокировки.
15	30А Задние стеклоподъемники.
16	5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17	10А Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18	10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19	30А Шунт PARC.
22	10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23	15А Сирена охранной сигнализации, датчик объема салона.
24	15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер.
26	30А Электрообогреватель заднего стекла.

Блок под капотом

Блок можно условно разделить на две части.

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,0,0,0,0 —>

Общая схема верхней части

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Обозначение

p, blockquote 17,0,0,0,0 —>

1. 10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
2. 15A Электроклапан абсорбера топливных паров, топливный насос.
3. 10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
4. 10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
5. 15A Датчик сажевого фильтра.
6. 15A Передние противотуманные фары.
7. 20A Электродвигатель насоса омывателя фар.
8. 20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
9. 15A Левая фара ближнего света.
10. 15A Правая фара ближнего света.
11. 10A Левая фара дальнего света.
12. 10A Правая фара дальнего света.
13. 15A Звуковой сигнал.
14. 10A Электродвигатели насосов омывателей ветрового и заднего стекол.
15. 30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
16. 40A Электро клапан регулирования давления наддува силового агрегата с АКП.
17. 30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
18. 40A Электродвигатель системы кондиционирования воздуха.

Назначение предохранителей нижней части

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,1,0,0,0 —>

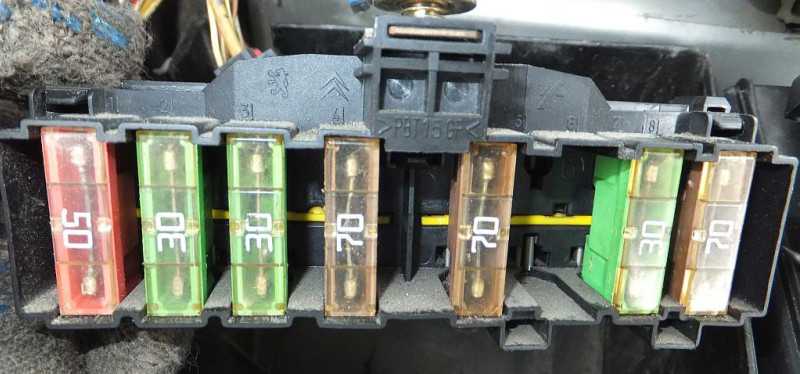

1	30/50А Группа вентиляторов охлаждения двигателя.
2	30А Электродвигатель насоса систем ESP/ABS.
3	30А Электроклапаны систем ESP/ABS.
4	60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
5	70А Цепь питания интеллектуального блока управления коммутацией бортовых систем.
6	20А Электроподогрев сидений.
7	30А Замок зажигания с противоугонной системой, цепь электропитания.
8	70А Электродвигатель насоса усилителя рулевого управления.
