Рекомендации по обслуживанию предохранителей Nissan X-Trail Т31
- Систематически проводите технический осмотр автомобиля, заменяйте новыми неисправные элементы;
- Проверяйте целостность изоляционного слоя проводки, не допускайте повреждения, трещин, порывов;
- После активной езды по лужам, под дождем проверьте монтажный блок, при необходимости удалите влагу, протрите тряпкой;
- Приобретайте запчасти, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилеров;
- Целостность предохранителей проверяйте специальным оборудованием — мультиметром.
Средний ресурс эксплуатации модулей защиты, реле – коммутаторов на Nissan X-Trail (Т31) 50 тыс. км.
Процесс снятия и замены
В этой статье, мы точно определились с тем, что эти элементы созданы для того, чтобы сгорать, что требует последующей замены. Иногда в автомобилях Ниссан Х Трейл Т31 и Т30 заменить нужно один элемент, а иногда целый блок. В Ниссан Трейл Т30 и Т31 общий принцип замены защитных компонентов одинаков, однако, под капотом и в салоне автомобиля замена происходит различным образом.
Для того чтобы начать замену, сначала нужно определиться действительно ли сгорела деталь. Ни в коем случае не вытягивайте деталь и не просматривайте её на свету, как делают многие владельцы авто. Такой способ не является достоверным. Для того чтобы обнаружить повреждённую деталь, нужно включить все нерабочие цепи (к примеру, печка, магнитофон и т.д.), возьмите пробник и начните проверять напряжение, делайте это сначала с одной стороны, потом соответственно с другой. Если напряжение с одного вывода есть, а с другого нет, то деталь повреждена. Такая проверка в автомобиле Ниссан Трейл Т31 занимает около 1 минуты.
Блок в салоне
Находится в нижней части панели приборов. Для доступа откройте защитную крышку.
Фотография
Схема предохранителей
Описание (Вариант 1)
| 1 | 10А Топливный насос |
| 2 | 10А Указатели поворота |
| 3 | 10А Блок управления двигателем |
| 4 | 10А Аудиосистема, навигационная система |
| 5 | 10А Диагностический разъем, блок управления коробкой передач, центральный замок, противоугонная система, электропривод стеклоподъемников, обогреватель заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы, навигационная система |
| 6 | 20А Стеклоочиститель и омыватель переднего стекла |
| 7 | 10А Блок управления двигателем, блок управления системы освещения в дневное время |
| 8 | 10А ABS/ESP, система управления полным приводом (4WD) |
| 9 | 10А SRS |
| 10 | 15А Топливный насос, блок управления двигателем |
| 11 | 10А Блок управления двигателем, блок управления коробкой передач, ABS/ESP, система управления полным приводом (4WD), SRS, комбинация приборов, очиститель/ омыватель фар |
| 12 | 10А Блок управления коробкой передач, фонари заднего хода, навигационная система |
| 13 | 10А Блок управления двигателем |
| 14 | 10А Обогрев сидений |
| 15 | 10А Кондиционер/ отопитель |
| 16 | 10А Стеклоочиститель и омыватель заднего стекла |
| 17 | 15A Прикуриватель, разъем питания дополнительного оборудования |
| 18 | 10А Прикуриватель, разъем питания дополнительного оборудования |
| 19 | 15А Кондиционер/ отопитель |
| 20 | 10А Электропривод зеркал заднего вида |
| 21 | Не используется |
| 22 | 15А Выключатель стоп-сигналов, блок управления коробкой передач, ABS, система управления полным приводом (4WD) |
| 23 | 15А Прикуриватель, разъем питания дополнительного оборудования |
| 24 | 15А Кондиционер/ отопитель |
| 25 | 20А Блок управления двигателем, обогрев заднего стекла |
| 26 | 10А Лампы освещения салона |
| 27 | 10А Обогрев заднего стекла |
| 28 | 10А Блок управления двигателем, блок управления коробкой передач, центральный замок, противоугонная система, обогрев заднего стекла, лампы освещения салона, люк, предупреждающие устройства и индикаторы |
| S | Запасные предохранители |
Перевод назначения с крышки на русском (Вариант 2)
- Heater Seat – Подогрев сидений
- Turn Signal – Указатель поворота
- Injector – Форсунки мотора QR, блок управления двигателем
- AUDIO – Аудиосистема (Отключаемое питание)
- Electronic Parts – Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
- FR WIPER – Очиститель и омыватель лобового стекла
- Starter Signal – Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
- 4 WD ABS – Подключаемое питания блока управления ABS, ESP, 4WD.
- AIR BAG – подушки безопасности
- Fuel pump – бонзонасос (двигатель QR), топливо перекачивающий насос (дизельный двигатель YD)
- METER – Приборная панель, реле-таймер омывателя фар
- A/T Control – Фонарь заднего хода, система управления автоматической коробки переключения передач
- Engine Control – Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
- Запасной
- AIR CON – Климат контроль, реле и муфта включения компрессора кондиционера
- RR WIPER – Очиститель омывателя заднего стекла
- CIG Lighter – прикуриватель
- CIG Lighter – Реле прикуривателя
- Blower MOTOR – Мотор вентилятора салона печки
- MIRROR – Электропривод зеркал
- Запасной
- STOP LAMP – Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
- Power Socket – Электророзетки (водительский бардачок и багажник)
- Blower Motor – Мотор вентилятора салона печки
- RR DEFOG – Обогреватель заднего стекла
- КROMM LAMP – Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подсветка дверных проемов
- HEATER MIRROR – Обогрев зеркал
- Electronic parts – Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми
Реле
Обозначение
- R1 – Реле PTC
- R2 – Реле стеклоподъемников
- R3 – Реле зажигания
- R4 – Реле вентилятора отопителя
- R5 – Вспомогательное реле
Так же в передней стойки в ногах водителя могут размещать несколько реле (R1 – обогрева заднего стекла/зеркал, R2 – Реле топливного насоса)
Расположение и расшифровка предохранителей Nissan X-Trail.
Схема предохранителей расположенных в моторном отсеке.
Расшифровка предохранителей и реле X-Trail в моторном отсеке.
A — Плавкая вставка Batteri — Генератор, Пр. B, C, D, E, F, G 39-43 (120А — бензин, 100 А — дизель)
B — Плавкая вставка Power Window (Питание окон) — Стеклоподъемники, центральный замок, привод сидений и привод люка Ниссан Х-Трейла
C — Плавкая вставка Rad FAN1 — вентилятор радиатора левый
D — Плавкая вставка Rad FAN2 — вентилятор радиатора правый
E — Плавкая вставка HL/Wash — омыватель фар
F — Плавкая вставка Glow — Свечи накаливания (Двигатель YD)
G — Плавкая вставка Main 2 — Предохранители №17, 22, 25, 26, 27 и реле зажигания Х-Трейла — Пр. 2, 5, 6, 8, 10, 11, 12, 15, 16
H — Плавкая вставка Main 1 — Реле аксессуаров — Пр. 18, 20, 23 и реле мотора отопителя
I — Плавкая вставка ESP MoTor — Система ESP (реле насоса)
J — Плавкая вставка ING SW — Замок зажигания
K — Плавкая вставка ABS Motor — Мотор ABS (только для автомобилей без ESP)
L — Плавкая вставка ESP Sol ABS Sol — ABS для X-Trail с ESP
M — Плавкая вставка H, Lamp HID — На автомобилях со штатным ксеноном. Пр.51, 52
31 — Предохранитель TAIL LAMP — Габариты, подсветка щитка приборов и кнопок в салоне, регулировка уровня фар
32 — Предохранитель AUDIO — Аудиосистема (постоянное питание)
33 — Предохранитель End Cont 2 — Реле блока управления двигателем (двигатель QR)
34 — Предохранитель Horn — Сигнал (Клаксон), регулятор напряжения генератора
35 — Предохранитель HAZ SW — фонари аварийной сигнализации
36 — Предохранитель RR FOG L — Задний противотуманный фонарь
37 — Предохранитель ABS 4WD — Блок управления 4WD
38 — Предохранитель D/Lamp — Фары на крыше
39 — Предохранитель ENG CONT 1 — Система электропривода дроссельной заслонки (Двигатель QR)
40 — Предохранитель H-Lamp LH — Левая фара
41 — Предохранитель H-Lamp RH — Правая фара
42 — Предохранитель FR FOR L — Передние противотуманные фары
42 — Предохранитель ENG CONT 3 — блок управления двигателем, реле блока управления двигателем
Схема предохранителей расположенных в салоне.
Расшифровка предохранителей и реле в салоне X-Ttrail.
1 — Heater Seat — Подогрев сидений
2 — Turn Signal — Указатель поворота
3 — Injector — Форсунки мотора QR, блок управления двигателем
4 — AUDIO — Аудиосистема (Отключаемое питание)
5 — Electronic Parts — Диагностический коннектор, блокировка рычага переключения АКПП Х-Трейла, реле стеклоподъемнников, блок TIME CONTROL (Управление центральным замком, люком, задержкой света в салоне, обогревом заднего стекла и др.)
6 — FR WIPER — Очиститель и омыватель лобового стекла
7 — Starter Signal — Сигнал включенного стартера, блока дневного света и блока управления двигателем YD (по настоящее время) и для двигателей Nissan QR по август 2003 года.
8 — 4 WD ABS — Подключаемое питания блока управления ABS, ESP, 4WD.
9 — AIR BAG — подушки безопасности
10 — Fuel pump — бонзонасос (двигатель QR), топливоперекачивающий насос (дизельный двигатель YD)
11 — METER — Приборная панель, реле-таймер омывателя фар
12 — A/T Control — Фонарь заднего хода, система управления автоматической коробки переключения передач
13 — Engine Control — Подогрев датчиков кислорода, реле вентиляторов, реле блокировки стартера (Х-Трейл с АКПП)
14 — запасной
15 — AIR CON — Климат контроль, реле и муфта включения компрессора кондиционера
16 — RR WIPER — Очиститель омывателя заднего стекла
17 — CIG Lighter — прикуриватель
18 — CIG Lighter — Реле прикуривателя
19 — Blower MOTOR — Мотор вентилятора салона печки
20 — MIRROR — Электропривод зеркал
21 — Запасной
22 — STOP LAMP — Стоп-сигнал, управляющий сигнал о торможении для АБС, ESP, блока управления двигателем
23 — Power Socket — Электророзетки (водительский бардачок и багажник)
24 — Blower Motor — Мотор вентилятора салона печки
25 — RR DEFOG — Обогреватель заднего стекла
26 — КROMM LAMP — Плафоны освещения салона, в том числе багажного отделения, лампочка для карт и подстветка дверных проемов 27 — HEATER MIRROR — Обогрев зеркал
28 — Electronic parts — Постоянное питание щитка приборов, блока time control, часы, климат-конроль, блока управления дистанционным управлением дверьми
Блоки под капотом

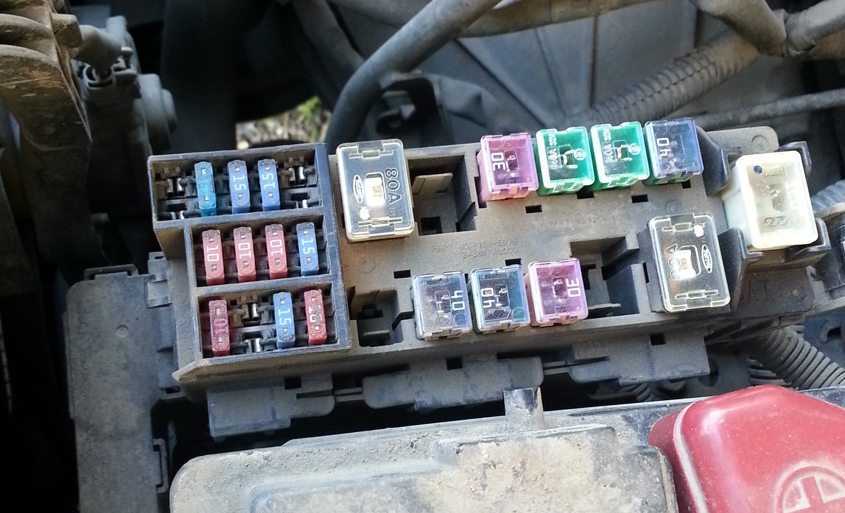

В моторном отсеке предусмотрено 4 блока с предохранителями. 2 монтажных блока находятся рядом с аккумулятором, предохранители высокой мощности на клемме аккумулятора и за бампером сбоку под фарой еще один дополнительный.

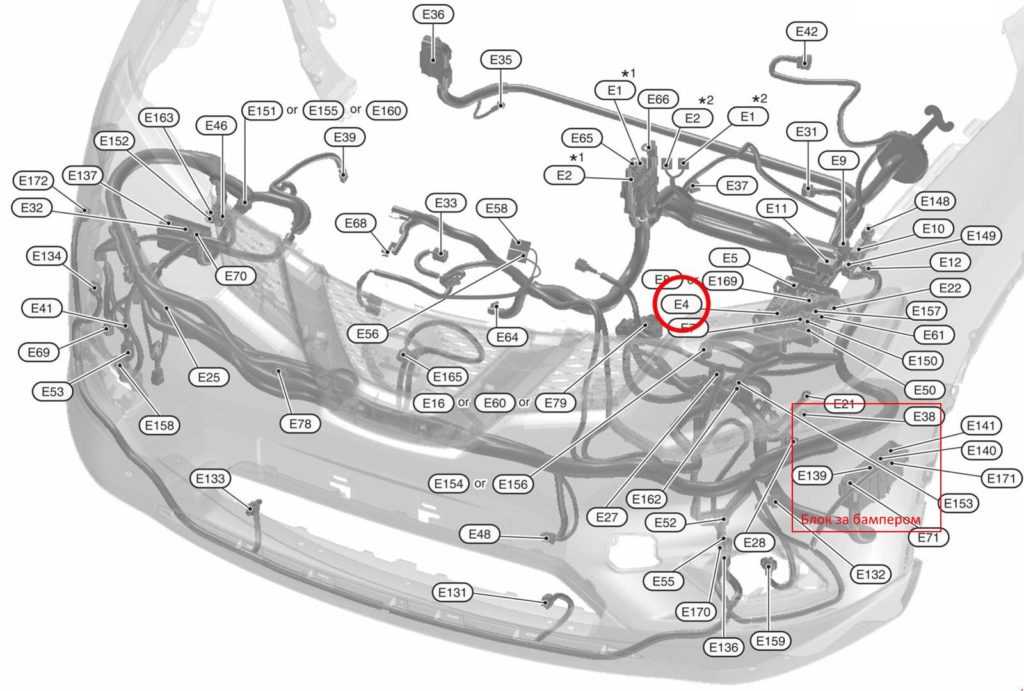

расположение монтажных блоков под капотом nissan x-trail t32

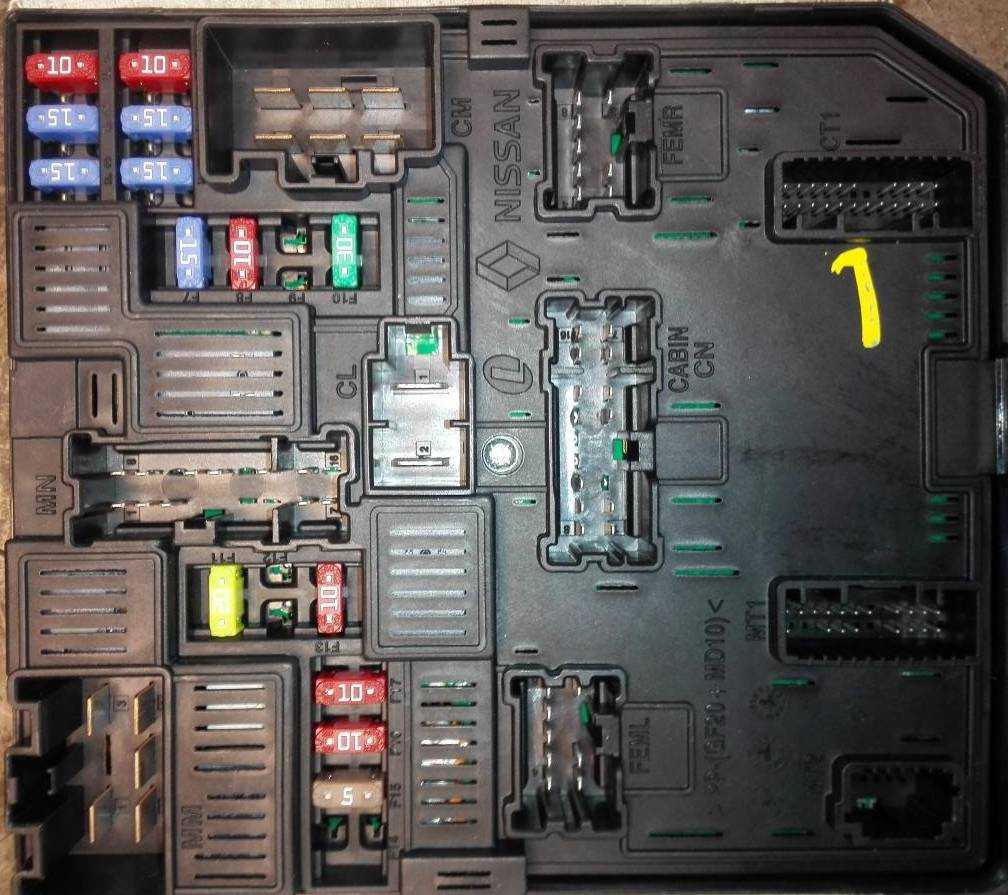

Блок А
Пример исполнения
Схема
Расшифровка
| 81 | 10А Блок управления двигателем |
| 82 | 15А Блок управления двигателем, |
| 83 | 15А Дроссельная заслонка, блок управления двигателем, клапан адсорбера (EVAP), датчик массового расхода воздуха, катушки зажигания, главное реле, выпускной клапан, впускной клапан, топливный насос высокого давления, форсунки, блок предохранителей в моторном отсеке, датчик соотношения воздух топливо, подогреватель топлива, датчик наличия воды в топливе, обходной клапан охлаждающей жидкости |
| 84 | 10А Блок управления двигателем,клапан впускного коллектора, выпускной клапан грм, впускной клапан грм, промежуточный клапан грм |
| 85 | 15А Датчик соотношения воздух топливо, подогреваемый кислородный датчик, клапан турбонаддува, блок управления двигателем, блок управления свечами накаливания |
| 86 | 15А Форсунки, катушки зажигания, блок предохранителей |
| 87 | 15А Реле компрессора кондиционера |
| 88 | Не используется |
| 89 | Не используется |
| 90 | 30А Реле переднего стеклоочистителя, мотор переднего стеклоочистителя |
| 91 | 20А Реле топливного насоса |
| 92 | Не используется |
| 93 | 10А Блок управления двигателем, блок управления коробкой, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, датчик первичной скорости, датчик вторичной скорости, датчик оборотов, датчик заднего хода / нейтральной передачи |
| 94 | Не используется |
| 95 | 5А Блок блокировки рулевого колеса |
| 96 | 10А Реле повторного запуска (старт-стоп) |
| 97 | 10А Передний правый комбинированный фонарь, передний левый комбинированный фонарь, компрессор, датчик диапазона трансмиссии, блок предохранителей в моторном отсеке, датчик нейтрального положения, выключатель задней скорости, датчик заднего хода / нейтральной передачи |
Блок Б
Схема
Таблица с описанием
| 41 | 15А Звуковой сигнал |
| 42 | 30А R9M: Реле PTC 2 |
| 43 | 30А R9M: Реле PTC 3 |
| 44 | 30А R9M: Реле PTC 1 |
| 45 | 30А Парковочный тормоз |
| 46 | 30А Опциональный разъем |
| 47 | 15А Звуковой сигнал |
| 48 | 30А Парковочный тормоз |
| F | 50А ESP |
| 50А R9M: Стеклоподъемники, люк, шторка, электропривод сидений | |
| G | 30А ABS |
| H | 50А ESP |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| I | 30А Стартер |
| 50А R9M: ESP | |
| J | 30А Электропривод двери багажника |
| 50А R9M: ESP | |
| K | 40А ABS |
| 30А R9M: Реле вентилятора системы охлаждения двигателя | |
| L | 30А Стартер, блок предохранителей (E14) |
| M | 50А Стеклоподъемники, люк, шторка, электропривод сидений |
| 40А R9M: ABS |
Блок за бампером

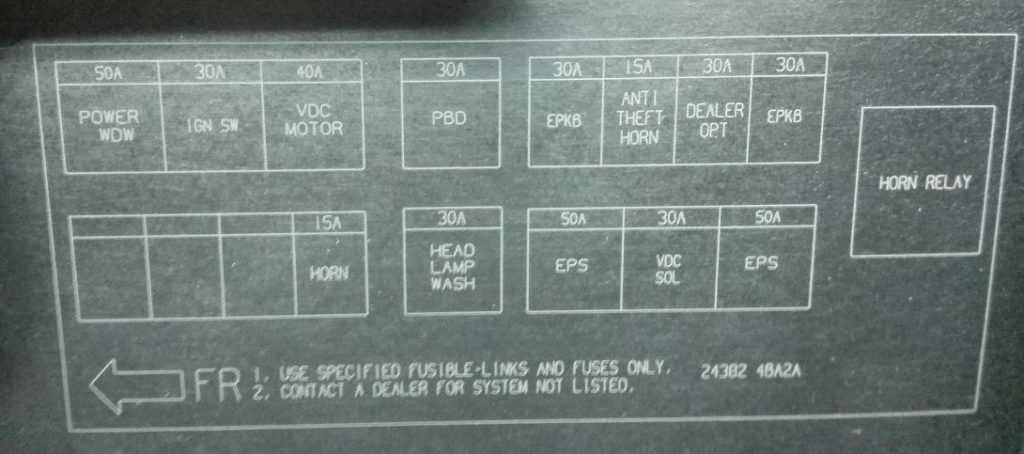

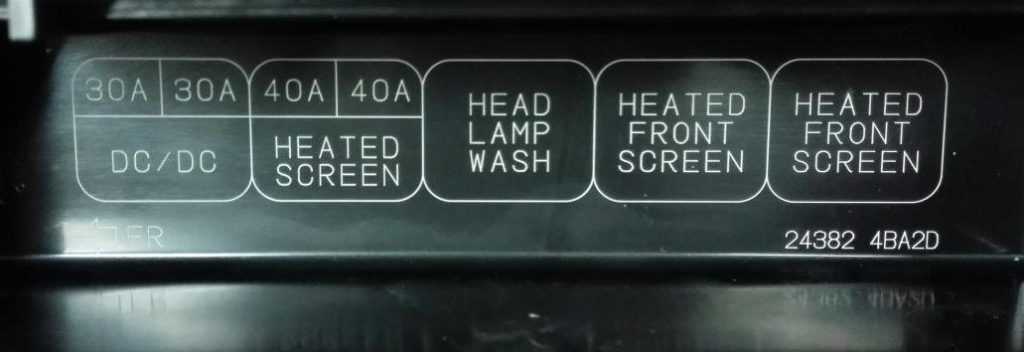

Фото пример и схема с обратной стороны крышки
| HEATED SCREEN | Обогрев стекла |
| H/LAMP WASHER RELAY | Реле омывателей фар |
| ANTI THEFT HORN RELAY | Реле звукового сигнала противоугонной системы |
| HEATED FRONT SCREEN RELAY | Реле обогрева лобового стекла |
Блок на аккумуляторе

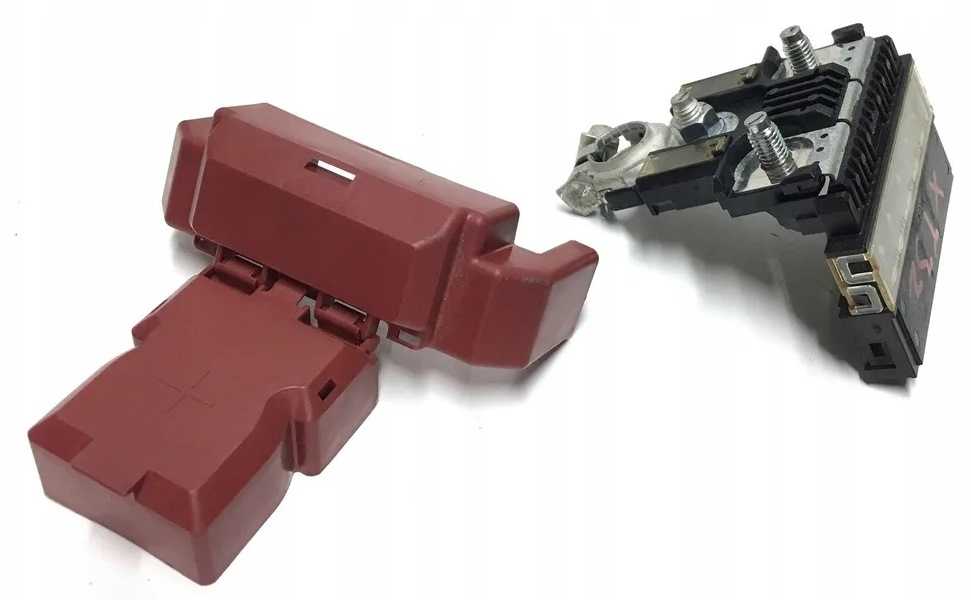

Расположен на плюсовой клемме аккумуляторной батареи, поэтому этот блок могут называть просто – клемма плюсовая и состоит из предохранителей выполненных в виде плавкой вставки высокой мощности.
Схема
Назначение
| A | 450А Генератор, стартер (QR, MR), реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| B | 100А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) |
| 450А Генератор, стартер, реле повторного запуска (старт-стоп), предохранитель № F (ESP) | |
| C | 100А Зажигание, блок предохранителей в салоне |
| D | 80А Блок предохранителей в моторном отсеке №3 |
| 100А Блок предохранителей, блок предохранителей (E137 – термо плунжер (двигатель R9M)) | |
| E | 100А Блок предохранителей в салоне |
| 50А Блок предохранителей в моторном отсеке №2 (F116) | |
| U | 100А Блок предохранителей в моторном отсеке №2 (F116), №3, зажигание |
| V | 100А ESP |
У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.
А если у вас остались вопросы или знаете как сделать статью лучше, пишите в комментарии.
Предохранители Hyundai ix35
Рассмотрены автомобили ix35 и Tucson ix с 2009 года выпуска.
Блок предохранителей в салоне.
Для доступа к предохранителям откройте крышку блока. На внутренней стороне крышке нанесена схема расположения предохранителей.
Аудиосистема, A/V&Navigation Head Unit
Блок управления IPS (B+), ВСМ, блок управления кондиционером, диагностический разъем. Комбинация приборов, RF-приемник, подсветка ключа замка зажигания и выключатель сигнала предупреждения о незакрытой двери, автоматическое освещение и фотодатчик лампы подсветки карты, лампа освещения салона, фонарь багажника, плафон подсветки для водителя/пассажира
Блок управления IPS (вход «ON»), электропривод хромированного зеркала заднего вида, ВСМ, PDM, выключатель корректора наклона фар, исполнительный механизм корректора наклона фар (левый/правый), релейный блок ICM (реле подогревателя правого/левого заднего кресла)
Коробка предохранителей и реле в моторном отсеке (реле 4/11 — пуск/ATM P/N), реле охранной сигнализации
Комбинация приборов (инд.), выключатель SBR (сигнализатора ремня безопасности), генератор, выключатель консоли, ВСМ, блок управления замками дверей и зажиганием, блок помощи при парковке, аудиосистема, A/V&Navigation Head Unit
Коробка предохранителей и реле в моторном отсеке (реле 1 — вентилятор), датчик дождя, моторный отсек (реле 2, 3), блок управления кондиционером, ионизатор на комбинации приборов, электродвигатель люка в крыше
Предохранитель прикуривателя и передняя розетка, задняя розетка
Аудиосистема, A/V&Navigation Head Unit, усилитель, PDM, ВСМ, выключатель электропривода наружного зеркала заднего вида, блок управления замками дверей и зажиганием
Блок управления пассивной системой безопасности (SRS), лампочка подушки безопасности пассажира
Блок управления IPS (вход ON/START), 4WD ЕСМ, релейный блок ICM (реле DBC), выключатель DBC, многофункциональный переключатель фар, датчик угла поворота рулевого колеса, выключатель стоп-сигнала (G4KD), модуль системы электронного управления амортизаторами (EPS), блок контроля давления воздуха в шинах, выключатель ESP
Коробка предохранителей и реле в моторном отсеке (реле 8 — ESS)
Релейный блок ICM (реле задних противотуманных фонарей)
Коробка предохранителей и реле в моторном отсеке (реле 12 — стеклоочиститель ветрового стекла (LO), реле 13 — стеклоочиститель во время дождя), электродвигатель стеклоочистителя ветрового стекла, многофункциональный переключатель стеклоочистителя
Прикуриватель и передняя розетка
Реле фонарей заднего хода, электропривод хромированного зеркала заднего вида, ВСМ, задний комбинированный фонарь (внутренний) (левый/правый), задний датчик помощи при парковке (левый/правый), задний датчик помощи при парковке (центральный), правый наружный датчик автоматического блока помощи при парковке
Реле запирания отпирания двери, реле крышки багажника, релейный блок ICM (реле полной блокировки)
ВСМ. блок управления замками дверей и зажиганием, PDM
Релейный блок ICM (реле заднего стеклоочистителя), электродвигатель заднего стеклоочистителя, многофункциональный переключатель стеклоочистителя
Электродвигатель люка в крыше
Коробка предохранителей и реле в моторном отсеке (предохранители F23, F24, F25)
Блок управления кондиционером (автоматический)
Релейный блок ICM (реле подогревателя левого/правого заднего кресла)
Главный выключатель стеклоподъемников, выключатель стеклоподъемника на стороне пассажира, выключатель заднего правого стеклоподъемника
Выключатель электропривода наружного зеркала заднего вида
PDM, блок управления замками дверей и зажиганием, держатель брелока, кнопка пуска и останова
Главный выключатель стеклоподъемников, выключатель стеклоподъемника на стороне пассажира, выключатель заднего левого стеклоподъемника
Выключатель антизапотевателя заднего стекла, электропривод зеркала заднего вида на стороне водителя/ пассажира
Блок безопасного управления стеклоподъемником на стороне водителя
Рычаг селектора АТМ, звуковой сигнал задних датчиков парковки, блок контроля давления воздуха в шинах
Релейный блок ICM (реле звукового сигнала прерывателя поворотов и аварийной сигнализации), ВСМ
Блок предохранителей в моторном отсеке Hyundai ix35, Hyundai Tucson ix.
Описание предохранителей на автомобиль Nissan X-Trail Т31: расположение, схемы, цена
Независимо от модификации Ниссан Х Трейл Т31, монтажные блоки оснащены модулями защиты ножевого типа.
Схема установки предохранителей
| Маркировка / ампераж | За что отвечает (с описанием) |
|---|---|
| F (Ф-1) / 20 | Автомобильный сигнал |
| F (Ф-2) / 5 | Центральный замок |
| F (Ф-3) / 10 | Резервация |
| F (Ф-4) / 10 | Система электрического питания |
| F (Ф-5) / 20 | Стеклоочистители лобового стекла |
| F (Ф-6) / 30 | Омыватели передних фар |
| F (Ф-7) / 30 | Омыватель заднего стекла |
| F (Ф-8) / 7,5 | Топливная аппаратура (дополнительно) |
| F (Ф-9) / 10 | Спидометр, тахометр, датчики |
| F (Ф-10) / 10 | Система курсовой стабилизации |
| F (Ф-11) / 10 | АБС (ABS) |
| F (Ф-12) / 10 | Резервация |
| F (Ф-13) / 30 | Резервация |
| F (Ф-14) / 30 | Подсветка вещевого ящика |
| F (Ф-15) / 10 | Вентилятор отопителя (печка) |
| F (Ф-16) / 15 | Система кондиционирования |
| F (Ф-17) / 15 | Топливная система, бензонасос |
| F (Ф-18) / 10 | Система безопасности |
| F (Ф-19) / 10 | Резервация |
| F (Ф-20) / 10 | Датчик силового агрегата |
| F (Ф-21) / 5 | Боковые зеркала |
| F (Ф-22) / 5 | Стоп сигналы |
| F (Ф-23) / 5 | Автомобильная розетка |
| F (Ф-24) / 5 | Дополнительная электрическая сеть |
| F (Ф-25) / 5 | Аварийка, поворотники |
| F (Ф-26) / 5 | Резервация |
| F (Ф-27) / 20 | Обогрев заднего стекла |
| F (Ф-28) / 15 | Кислородный датчик |
| F (Ф-29) / 15 | Резервация |
| F (Ф-30) / 20 | Стеклоподъемники |
| F (Ф-31) / 15 | Контролер трансмиссии автоматического типа |
| F (Ф-32) / 20 | Печной отопитель, прикуриватель, подсветка салона |
| F (Ф-33) / 20 | Резервация |
| F (Ф-34) / 20 | Резервация |
| F (Ф-35) / 20 | Резервация |
Схема расположения реле – коммутаторов
| Обозначение | Какой за что отвечает / что обеспечивает |
|---|---|
| K 1 | Головной свет |
| K 2 | Дроссельная заслонка |
| K 3 | Стеклоподъемники |
| K 4 | Противотуманные фары задние |
| K 5 | Зажигание |
| K 6 | Топливная аппаратура |
| K 7 | Электрическое оборудование |
| K 8 | Резервация |
| K 9 | Резервация |
| K 10 | Резервация |
| K 11 | Резервация |
| K 12 | Стоп сигналы |
| K 13 | Подсветка |
| K 14 | Освещение салона |
| K 15 | Резервация |
| K 16 | Резервация |
| K 17 | Резервация |
Выберете модификацию т/с для поиска блок предохранителей
Двигатель: объем — 2 л., мощность — 137 л.с., тип — бензиновый, модель — MR20DE. Привод: полный. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 141 л.с., тип — бензиновый, модель — MR20DE. Привод: передний. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 141 л.с., тип — бензиновый, модель — MR20DE. Привод: полный. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 140 л.с., тип — бензиновый, модель — MR20DE. Привод: передний. Год выпуска: 2008- наст. время
Двигатель: объем — 2 л., мощность — 140 л.с., тип — бензиновый, модель — MR20DE. Привод: полный. Год выпуска: 2008- наст. время
Двигатель: объем — 2.5 л., мощность — 169 л.с., тип — бензиновый, модель — QR25DE. Привод: передний. Год выпуска: 2011- наст. время
Двигатель: объем — 2.5 л., мощность — 169 л.с., тип — бензиновый, модель — QR25DE. Привод: полный. Год выпуска: 2007- наст. время
Двигатель: объем — 2.5 л., мощность — 166 л.с., тип — бензиновый, модель — QR25DE. Привод: полный. Год выпуска: 2012- наст. время
Двигатель: объем — 2 л., мощность — 150 л.с., тип — дизель, модель — M9R. Привод: полный. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 150 л.с., тип — дизель, модель — M9R. Привод: передний. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 173 л.с., тип — дизель, модель — M9R 760. Привод: полный. Год выпуска: 2007- наст. время
Двигатель: объем — 2 л., мощность — 177 л.с., тип — дизель, модель — M9R 760. Привод: полный. Год выпуска: 2009- наст. время
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
