Где находится реле вольвотроника на peugeot 308

Где находятся блоки предохранителей и реле на Пежо 308

На автомобильном салоне в немецком Франкфурте осенью 2007 г. состоялась премьера компактного хетчбэка Peugeot 308. С 2008 г. его уже могли приобрести российские покупатели. В 2009 г. появились модификации в кузовах универсал, кабриолет и купе.

Блоки реле и предохранители на Пежо 308 занимают монтажные модули в нескольких точках кузова.

Под капотом

Коробка с перемычками под капотом располагается рядом с аккумулятором. Открыть ее можно нажатием на боковые замки крышки.

В салоне

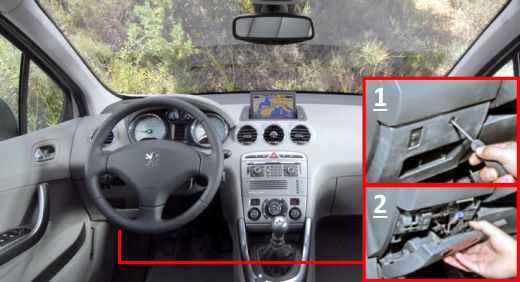

Чтобы найти панель с плавкими вставками в салоне автомобиля с левым рулем, нужно выполнить несколько действий:

1. Открыть дверь со стороны водителя.
2. Осмотреть панель приборов перед рулевой стойкой.
3. Найти узел переключения фар ближнего и дальнего света.
4. Повернуть влево винт на пластиковой накладке снизу.
5. Потянуть лоток вниз за правый угол.
6. Вытащить его.

В праворульном салоне узел находится за бардачком.

Достать его можно так:

1. Открыть перчаточный ящик.
2. Сдвинуть крышку влево по направляющей.
3. Опустить ее полностью.
4. Повернуть стопор влево.
5. Потянуть плату за правый угол.
6. Перевернуть ее.
7. Снять опорную конструкцию.

Блоки в салоне.

В моторном отсеке

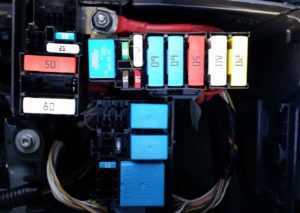

Силовые предохранители находятся в моторном отсеке на крышке АКБ. Для его осмотра нужно снять кожух на клеммах аккумулятора и демонтировать защиту с узла вставок.

Блоки в моторном отсеке.

10.6. Предохранители

Предохранители служат для того, чтобы разрывать цепь, когда сила тока достигнет определенного значения, а так же для того, чтобы защитить элементы и провода, которые могут быть повреждены слишком сильным током. Резкое увеличение силы тока обычно вызвано неисправностью в цепи, чаще всего коротким замыканием.
Два блока электрических предохранителей находятся в панели приборов (со стороны водителя) и в моторном отсеке.

Рис. 9.1. Место подсоединения блока интерфейса IB12 и контроллера TB12 (А) к 16 контактному диагностическому разъему и расположение блока предохранителей (В)

Запасные предохранители а также специальный пинцет для их демонтажа расположены на внутренней поверхности крышки блока предохранителей, расположенного в панели приборов (см. рис. 9.1).
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван.
Перед снятием предохранителя, выключите соответствующую цепь (или зажигание), затем достаньте предохранитель из контактов.
Перед заменой сгоревшего предохранителя необходимо выяснить и устранить причину неисправности. Номера предохранителей нанесены на панели блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем того же номинала. На каждом предохранителе указана величина защищаемого тока. Кроме того, цвет корпуса предохранителя соответствует величине защищаемого тока. Соответствие цвета предохранителя величине тока приведено в табл. 9.2.

Никогда не заменяйте предохранитель более одного раза, не определив причину его перегорания.
Если установленный предохранитель снова перегорел, проверьте электрическую цепь, защищаемую предохранителем.
В большинстве случаев причиной неисправности является короткое замыкание, вызванное плохой изоляцией. Если предохранитель защищает несколько цепей, постарайтесь отыскать цепь, из-за которой перегорает предохранитель, включая каждую из цепей по очереди (если возможно).
Ни в коем случае не заменяйте предохранитель проволочной перемычкой, так как может быть серьезно повреждена электрическая цепь автомобиля.

Рис. 9.5. Расположение блока предохранителей: 1 — крышка; 2 — панель отделки

Для доступа к предохранителям, расположенным в панели приборов, снимите крышку 1 (рис. 9.5), освободив ее из фиксаторов и потянув вниз, при этом вы получите доступ к блоку предохранителей, 16-контактному диагностическому разъему и коммутационному блоку.

Рис. 9.6. Расположение предохранителей на блоке предохранителей в панели приборов

Расположение предохранителей на блоке предохранителей в панели приборов показано на рис. 9.6.

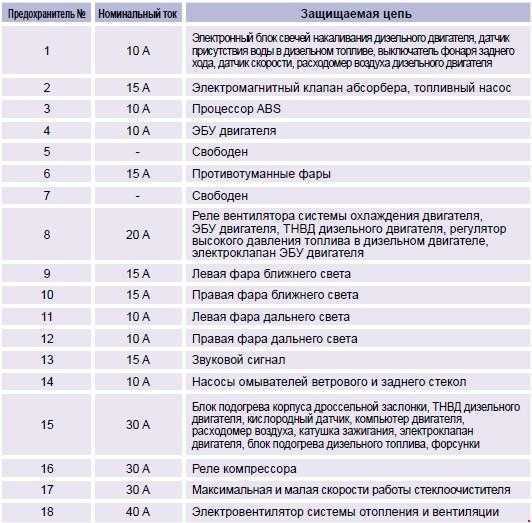

Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в панели приборов, приведены в табл. 9.3.

Цепи, защищаемые предохранителями в панели приборов
Для доступа к предохранителям, расположенным в моторном отсеке (блок предохранителей расположен слева в моторном отсеке, около аккумуляторной батареи), снимите кожух и крышку с блока предохранителей.
После завершения работы тщательно закройте крышку блока предохранителей и установите на место кожух.

Рис. 9.7. Расположение предохранителей на блоке предохранителей в моторном отсеке

Расположение предохранителей на блоке предохранителей в моторном отсеке показано на рис. 9.7.
Номера, номинальный ток и цепи, защищаемые предохранителями, расположенными в моторном отсеке, приведены в табл. 9.4.

Электрические предохранители, рассчитанные на большой ток, обеспечивают дополнительную защиту цепей электрооборудования. Все работы с ними должны производиться квалифицированными специалистами сервисной сети Peugeot.

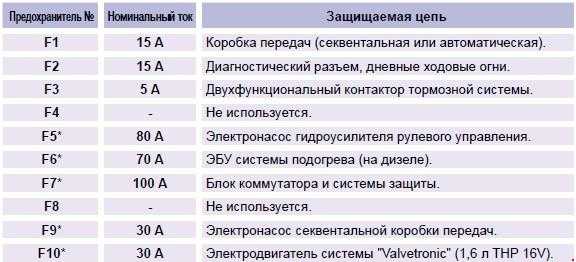

Номера, номинальный ток и цепи, защищаемые предохранителями, рассчитанными на большой ток, приведены в табл. 9.5.

ПРЕДУПРЕЖДЕНИЕХарактеристики плавких предохранителей и электрические цепи могут изменяться из года в год.

Предохранители в салоне автомобиля

Находится под панелью приборов. Получить доступ к нему можно потянув за верхний край защитной крышки с левой стороны, а затем — с правой.

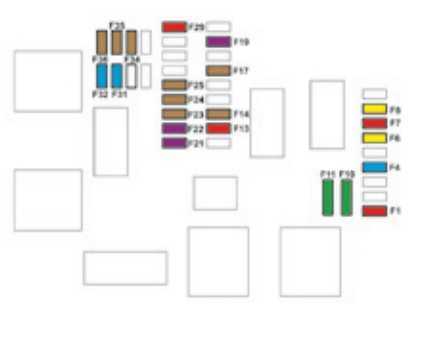

Общая схема

Назначение для моделей Eco

F1 10 Электроусилитель рулевого управления, контактор педали сцепления. F4 15 Звуковой сигнал. F5 20 Насос переднего и заднего стеклоочистителей. F6 20 Насос переднего и заднего стеклоочистителей. F7 10 Розетка 12 В задняя. F8 20 Очиститель заднего стекла простой или двойной. F10/F11 30 Замки внутренние, наружные, передние и задние. F13 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап». F14 5 Охранная сигнализация, вызовы срочной и технической помощи. F17 5 Панель приборов. F19 3 Блок переключателей на рулевом колесе. F21 3 Система дистанционного ключа-пульта или противоугонная система. F22 3 Датчик дождя и света, многофункциональная видеокамера. F23 5 Сигнализатор не пристегнутых или отстегнутых ремней безопасности. F24 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке. F25 5 Подушки безопасности. F29 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор. F31 15 Автомагнитола (+ АКБ). F32 15 Розетка 12 В передняя. F34 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал. F35 5 Жиклеры с подогревом, регулятор угла наклона фар. F36 5 Зарядка переносной лампы, задний плафон.

Обозначение для версий Full

• F1 3 Система дистанционного ключа-пульта или противоугонная система.
• F5 5 Сенсорный экран, видеокамера заднего обзора и система помощи при парковке.
• F7 10 Задняя панель кондиционера, усилитель Hi-Fi.
• F8 20 Очиститель заднего стекла простой или двойной.
• F10/F11 30 Замки внутренние, наружные, передние и задние.
• F12 3 Охранная сигнализация.
• F17 10 Розетка 12 В задняя.
• F18 5 Вызовы срочной и технической помощи.
• F21 3 Зарядка переносной лампы, задний плафон.
• F22 3 Лампа подсветки перчаточного ящика, задние плафоны.
• F23 5 Система слежения за слепыми зонами, электические регулировки наружных зеркал.
• F24 5 Блок переключателей на рулевом колесе.
• F25 5 Регулятор угла наклона фар.
• F26 3 Сигнализатор непристегнутых или отстегнутых ремней безопасности.
• F27 3 Датчик дождя и света, многофункциональная видеокамера.
• F28 10 Передняя панель кондиционера воздуха, панель автомагнитолы, рычаг коробки передач, проекционный экран «хед-ап».
• F30A или B 15 Автомагнитола (+ АКБ).
• F31 5 Подушки безопасности.
• F33 15 Розетка 12 В передняя.
• F35 5 Панель приборов.
• F36 20 Автомагнитола, сенсорный экран, CD-плеер, навигатор.

Замена предохранителей Peugeot 308

• Обуждение раздела Замена предохранителей Peugeot 308
• Комус Плучас
• Спасибо вот вопрос ты в конце выключаеш зажигание?
• Владимир
• всё по полкам разжевал)))
• Депп Титчин

Спасибо Паша с Рождеством.Скажи пожалуйста я поменял датчик поменял привод и через месяц примерно стрелка опять прыгает.на 4 передаче на тохометре 30тис, а на спидометре 60 и прыгает. Заранее Спасибо и с праздником

1. Уоррен
2. Ну если замыкание при 90-95градусов то значит это либо датчик либо вентилятор охлаждение,это же логично.
3. Alva
4. Ваще классно
5. Леонардо

Здравствуйте. у меня вопрос. Машина Газель 6 контактов…хочу переделать на 5 контактов моторчик от Nissan Sunni. Как это сделать?

Ксеня

лада гранта. уже все проверил. реле работаеть шелкает при вкл зажинаие. предох тоже норма новую поставил хотя своя тож норм. на бенз насос ток нету. что делать?????

• Сипюгов Бобо
• Какие сопротивления обмоток норме должны быть, что значит целая, может быть межвитковое
• Barnett

Привет Алекс! Респект тебе и уважуха за такое трудолюбие… Но стоит ли эта руина таких работ?

Маргит

Наверное это не корозия чуваки. Такая ‘хорошая’ незамерзайка. Всё для людей..

Таргульян

Поздравляю с ежегодным опупенным транспортным налогом! Корми теперь медведева.

Ярема

У меня на Виндоме 10 тоже такая, но на панеле показывает TRC, и оно всегда горит. Заводу мотор через 5 минут загорается еще два знака TRC-ABS. Датчики все отремонтировал, но без толку. Завтра проверю ошибки как вы.

Моринков Холл

Здравствуйте! Скажите пожалуйста, может ли, из-за неисправного реле дворников(стеклоочистителя), перегорать предохранители дворников(стеклоочистителя)?! Заранее спасибо!

Айрапетян

Такая же хрень тока владею две недели и пробега 1100 километров! Суки рукожопы …!

Парвиз

Дорогой В.Ч.может ли быть КЗ от шоколада генератора камаз.Поменяли все в норме.Но до конца не уверены.

1. Ульян
2. Привет Паша а у тебя машина на газу.
3. Davet
4. я замахался с ним и выкинул диод нафиг)
5. Доцент

Спец ключ, рожковый на 32, а головка на 46???

Торнтон Тоньшев

Автору,у Вас есть неплохие видео.Спасибо!Но это видео просто убивает своей безграмотностью от начала до конца…вспомнил фразу-слышал звон,да не знаю где он…специалистам лучше не смотреть это-стошнит реально…

Юнатов Атр

добрый день. может подскажите,Ситроен Берлинго— стал крутится руль,как бы рывками,от центрального положения,как бы приклинивает,в чем проблемма??? вроде как крутится но не так как раньше чуть труднее и не гудит,и не шкребет??

Ержан

Мужики! С наступившим Вас! Спасибо за ваши видосики! (знаю, что уже все вас задолбали, но видос про регулировку клапанов ждем как никогда!))))

Ахова Кислица

Оставить комментарий

Реле

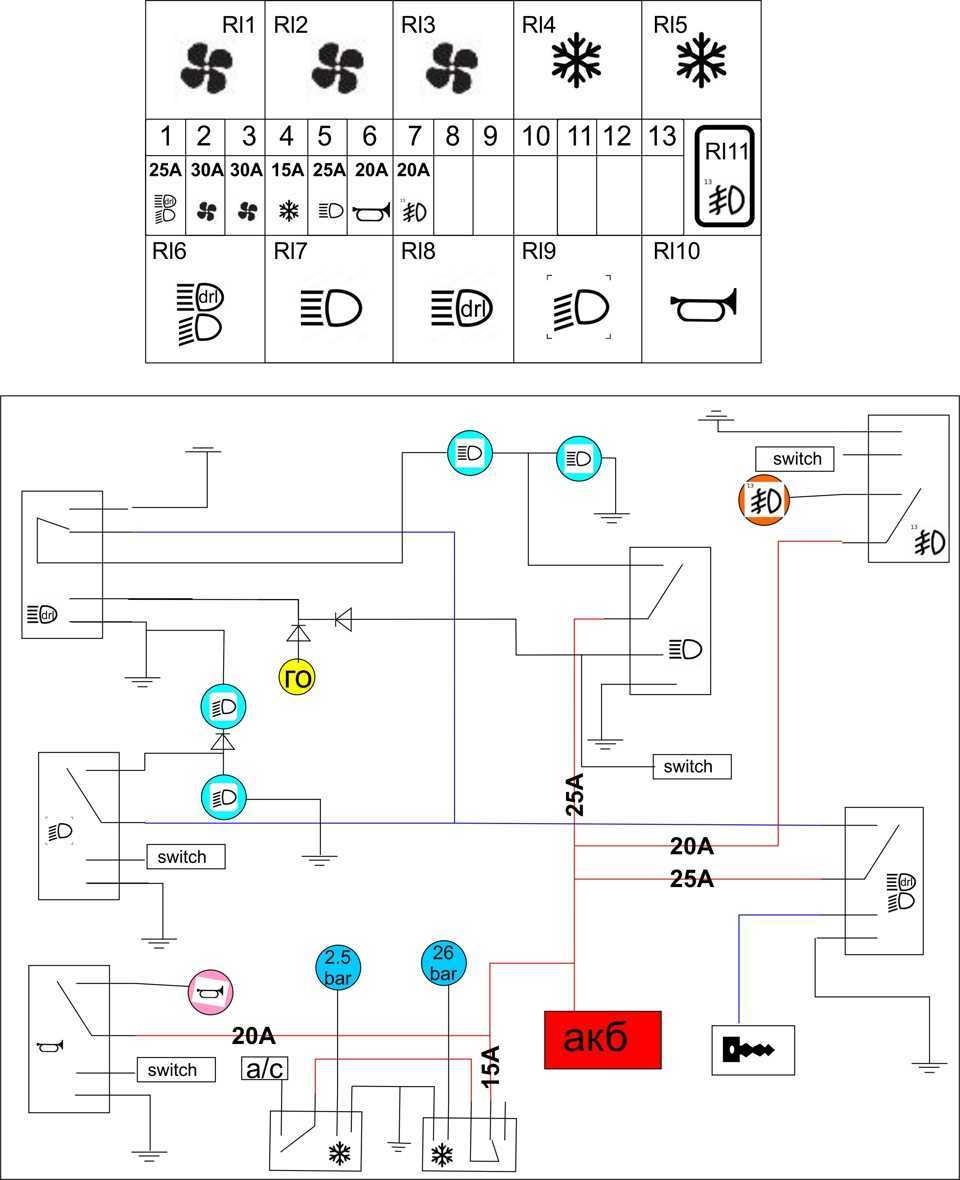

Комплект Peugeot 308 невелик: управление двигателем, центральный замок и освещение. Остальное автовладельцу придется доставить самостоятельно.

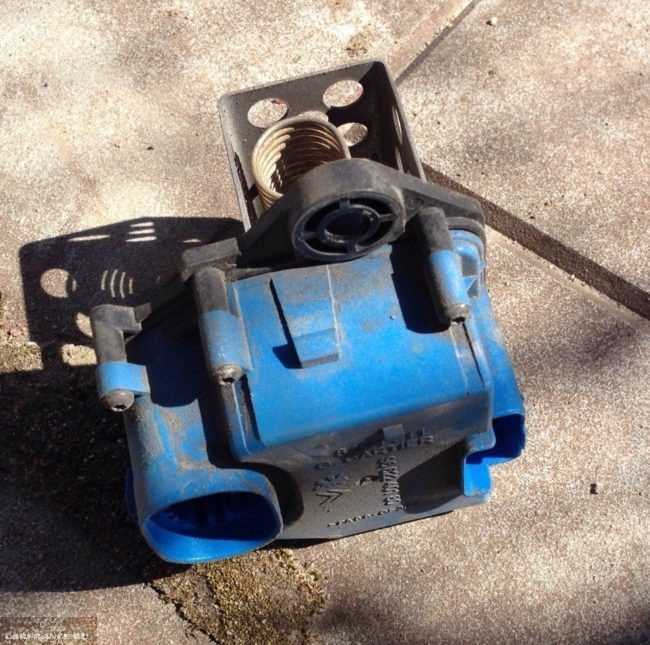

Реле вентилятора

Его нужно будет докупить и установить дополнительно. Если печка не работает должным образом, возможно, реле необходимо отремонтировать. Для проверки работоспособности необходимо измерить силу тока после включения системы отопления или кондиционирования.

Реле стартера

Самая частая неисправность, с которой сталкиваются автовладельцы, — это когда стартер щелкает, но не крутится. Ошибка могла быть в реле и соединительном кабеле. Еще есть проблема с Peugeot 308 EP6: дроссельная заслонка издает тянущие звуки и блокируется. В этом случае нельзя не заменить устройство.

Регулятор генератора

Одно из самых дорогих реле. Он всегда соответствует номеру регулятора и должен быть оригинальным, что увеличивает его стоимость.

Реле АБС

Если приборная панель автомобиля мигает или зависает, что-то не так с датчиками, постоянно отображаются ошибки, связанные с АБС — придется подумать о замене. Цена устройства высока, но можно сэкономить, установив не оригинал, а качественный аналог.

Замена предохранителей Peugeot 308

• Обуждение раздела Замена предохранителей Peugeot 308
• Комус Плучас
• Спасибо вот вопрос ты в конце выключаеш зажигание?
• Владимир
• всё по полкам разжевал)))
• Депп Титчин

Спасибо Паша с Рождеством.Скажи пожалуйста я поменял датчик поменял привод и через месяц примерно стрелка опять прыгает.на 4 передаче на тохометре 30тис, а на спидометре 60 и прыгает. Заранее Спасибо и с праздником

1. Уоррен
2. Ну если замыкание при 90-95градусов то значит это либо датчик либо вентилятор охлаждение,это же логично.
3. Alva
4. Ваще классно
5. Леонардо

Здравствуйте. у меня вопрос. Машина Газель 6 контактов…хочу переделать на 5 контактов моторчик от Nissan Sunni. Как это сделать?

Ксеня

лада гранта. уже все проверил. реле работаеть шелкает при вкл зажинаие. предох тоже норма новую поставил хотя своя тож норм. на бенз насос ток нету. что делать?????

• Сипюгов Бобо
• Какие сопротивления обмоток норме должны быть, что значит целая, может быть межвитковое
• Barnett

Привет Алекс! Респект тебе и уважуха за такое трудолюбие… Но стоит ли эта руина таких работ?

Маргит

Наверное это не корозия чуваки. Такая ‘хорошая’ незамерзайка. Всё для людей..

Таргульян

Поздравляю с ежегодным опупенным транспортным налогом! Корми теперь медведева.

Ярема

У меня на Виндоме 10 тоже такая, но на панеле показывает TRC, и оно всегда горит. Заводу мотор через 5 минут загорается еще два знака TRC-ABS. Датчики все отремонтировал, но без толку. Завтра проверю ошибки как вы.

Моринков Холл

Здравствуйте! Скажите пожалуйста, может ли, из-за неисправного реле дворников(стеклоочистителя), перегорать предохранители дворников(стеклоочистителя)?! Заранее спасибо!

Айрапетян

Такая же хрень тока владею две недели и пробега 1100 километров! Суки рукожопы …!

Парвиз

Дорогой В.Ч.может ли быть КЗ от шоколада генератора камаз.Поменяли все в норме.Но до конца не уверены.

1. Ульян
2. Привет Паша а у тебя машина на газу.
3. Davet
4. я замахался с ним и выкинул диод нафиг)
5. Доцент

Спец ключ, рожковый на 32, а головка на 46???

Торнтон Тоньшев

Автору,у Вас есть неплохие видео.Спасибо!Но это видео просто убивает своей безграмотностью от начала до конца…вспомнил фразу-слышал звон,да не знаю где он…специалистам лучше не смотреть это-стошнит реально…

Юнатов Атр

добрый день. может подскажите,Ситроен Берлинго— стал крутится руль,как бы рывками,от центрального положения,как бы приклинивает,в чем проблемма??? вроде как крутится но не так как раньше чуть труднее и не гудит,и не шкребет??

Ержан

Мужики! С наступившим Вас! Спасибо за ваши видосики! (знаю, что уже все вас задолбали, но видос про регулировку клапанов ждем как никогда!))))

Ахова Кислица

Оставить комментарий

Предохранители и реле под капотом

Расположение данного блока в моторном показано на схеме.

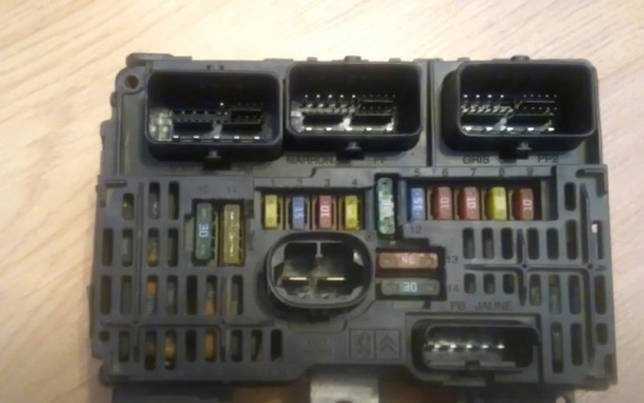

Выглядит он примерно вот так.

Схема

Расшифровка

Предохранители

Ef1	7.5A Блок управления электрооборудованием, датчик тока АКБ
Ef2	Резерв
Ef3	25A Блок управления системой курсовой устойчивости ABS/ESP
Ef4	40A Обогреватель заднего стекла, обогреватели наружных зеркал, цепи предохранителей F38 и F47
Ef5	70A Блок предохранителей и реле в салоне, цепи предохранителей F5/ F23/  F24/ F25/  F26/ F27/  F42/ F44
Ef6	80A Блок предохранителей и реле в салоне
Ef7	50A Блок управления системой курсовой устойчивости ABS/ ESP
Ef8	Резерв
Ef9	80A Дополнительный отопитель*1
Ef10	40A Обогрев ветрового стекла, правая сторона*1
Ef11	40A Обогрев ветрового стекла, левая сторона*1
Ef12	30A Стартер*3
Ef12	15A Блок управления АКП*2
Ef13	15A Блок управления АКП*3
Ef13	30A Стартер *2
Ef14	25A Электронная система управления двигателем, топливный насос
Ef15	15A Реле муфты компрессора кондиционера, муфта компрессора кондиционера
Ef16	50A Электровентилятор системы охлаждения
Ef17	40A Электровентилятор охлаждения рабочей жидкости АКП*3
Ef18	80A Электро насос гидроусилителя рулевого управления
Ef19	Резерв
Ef20	Резерв
Ef21	Резерв
Ef22	Резерв
Ef23	15A Система управления двигателем
Ef24	Резерв
Ef25	Резерв
Ef26	Резерв

*1 — В зависимости от комплектации, *2 — с двигателем 1,6, *3 — с двигателем 2,0.

Реле

Er1	20A Реле стартера
Er1	20A Реле включения света заднего хода
Er2	20A Реле сирены охранной сигнализации
Er3	20/35A Реле стартера / Реле электровентилятора охлаждения рабочей жидкости
Er4	35A Главное реле системы управления двигателем
Er5	20A Реле электромагнитной муфты компрессора кондиционера
Er6	20A Реле топливного насоса

Предохранители в салоне пежо 3008

Данный блок находится в приборной панели, слева. Для доступа снимите защитную крышку.

Фотография блока

Схема

Назначение

№	А	Защищаемая цепь
1	15	Очиститель заднего стекла
2	—	Свободен
3	5	ЭБУ подушек безопасности
4	10	Внутрисалонное светочувствительное зеркало заднего вида, кондиционер воздуха, коммутационный блок системы защиты, задние мультимедийные устройства
5	30	Передние импульсные стеклоподъемники
6	30	Задние импульсные стеклоподъемники
7	5	Передний и задний плафоны, плафоны индивидуального освещения, задние спотплафоны, подсветка зеркал на противосолнечных козырьках, подсветка перчаточного ящика, подсветка центрального подлокотника, цепь реле 12 В багажного отделения
8	20	Автомагнитола, радиотелефон, CD-чейнджер, многофункциональный дисплей, система контроля давления воздуха в шинах, сирена охранной сигнализации, ЭБУ охранной сигнализации, ЭБУ телематики
9	30	Розетка 12 В передняя, прикуриватель, розетка 12 В задняя
10	15	Подрулевые переключатели
11	15	Цепь малого тока замка зажигания
12	15	Датчик прицепа, датчик дождя/освещенности, питание предохранителей F32, F34, F35
13	5	ЭБУ двигателя, ЭБУ подушек безопасности
14	15	Панель приборов, дисплей панели приборов, питание предохранителя F33
15	30	Запирание замков и суперблокировка
17	40	Обогрев заднего стекла, питание предохранителя F30
SH	—	Шунт PARC
29	—	Свободен
30	5	Подогрев наружных зеркал
31	30	Розетка 12 В для багажника
32	5	Рычаг секвентальной коробки передач
33	10	Панель обзора «с поднятой головой», система громкой связи, кондиционер воздуха
34	5	Контрольные лампы ремней безопасности
35	10	Система помощи при парковке, усилитель Hi-Fi
36	10	Процессор ЭБУ прицепа, панель на двери водителя
37	20	Усилитель Hi-Fi
38	30	Электрические регулировки сиденья водителя
39	20	Шторка панорамной крыши
40	—	Свободен

Основные причины отказа вентилятора охлаждения

Поскольку в Peugeot 308 установлен вентилятор с электрическим приводом, причина часто скрывается в электрической части. Негативные факторы следующие:

• Неисправное состояние проводов, подающих питание на систему вентиляторов. Обнаружено визуальным осмотром на предмет повреждения изоляции или припаянного конца провода.
• Информация о неисправном датчике охлаждающей жидкости. Работоспособность кулера проверяется при «прямом питании» от источника питания 12 В.

• Отказ вентилятора может быть вызван неисправным датчиком температуры охлаждающей жидкости.
• Возможно, потребуется замена щеток на двигателе вентилятора. Со временем они могут заклинить. В идеале их следует заменить. Если по каким-то причинам это невозможно сделать сразу, пружины сжатия можно немного растянуть.

Блок управления

Другая проблема заключается в том, что при включенном кондиционере холодный воздух не вдувается в автомобиль. Моторист делает вывод, что в кондиционере закончился фреон (газ), и идет его заправлять. Однако это не имеет никакого эффекта.

Блок управления.

Оказалось, что причина кроется в блоке управления вентилятором. Если в нем есть неисправность, радиатор не включится и не будет дана команда на включение кондиционера. Устройство заменяется на новое (дорогой вариант) или ремонтируется (дешевый вариант).

Ремонт блока управления на Пежо 308

Доступ к устройству можно получить двумя способами. Первый — без снятия бампера, второй — со снятием. Чтобы получить доступ к устройству без снятия бампера, необходимо:

Открутите четыре заклепки, крепящие пылезащитную крышку, и снимите ее.

• Снимите пылезащитную крышку.
• Передняя часть устройства доступна в виде крышки.
• Открутите крепежный винт корпуса шкива (звездообразным ключом).

Открутите крепежный винт.

• Отсоедините жгут проводов.
• Снимите крышку, нажав на боковые стороны.
• Металлический вентиляционный корпус (его тоже следует снять).

• Снимите металлический корпус.
• Под корпусом находятся четыре площадки (к ним припаяны пружина и термистор).

Конструкция узла управления вентилятором.

• Если точки пайки целы, проверьте работоспособность резистора с помощью мультиметра (в хорошем состоянии он должен давать «пинг»).
• Замените сгоревший резистор на аналогичный (250 В, 10 А, 184°C).

Термопредохранитель 250В, 10А.

Убедитесь, что вентилятор включается.

Стоит уточнить, что кондиционер будет работать не сразу. Это происходит потому, что ошибка неисправности хранится в электронном блоке управления компьютера. Через некоторое время (должно пройти около 12 часов) он исчезнет. Компьютер должен решить, что система работоспособна.

Блоки под капотом

Под капотом Mitsubishi Outlander 3 может быть расположено 2 блока с предохранителями и реле — слева и справа моторного отсека.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Главный блок

Устанавливается с права.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

p, blockquote 14,1,0,0,0 —>

Пример схемы с крышки блока

p, blockquote 15,0,0,0,0 —>

p, blockquote 16,0,0,0,0 —>

Схема

p, blockquote 17,0,0,0,0 —>

p, blockquote 18,0,0,0,0 —>

Обозначение

p, blockquote 19,0,0,0,0 —>

SBF1	30А Электродвигатель вентилятора конденсатора
SBF2	30А Стартер
SBF3	30А Электродвигатель вентилятора конденсатора
SBF4	40А Электродвигатель вентилятора системы охлаждения двигателя
SBF5	40А ABS
SBF6	40А VLC
SBF7	30А ABS
BF1	30А Электропривод двери багажного отделения
BF2	30А Усилитель аудиосистемы
BF3	30А Устройство ввода-вывода
BF4	30А Электрооборудование дизельного двигателя
F1	20А АКПП
F2	15А Обогреватель щеток стеклоочистителя
F3	Резерв
F4	10А Дневные ходовые огни
F5	15А Противотуманные фары
F6	10А Кондиционер
F7	20А Омыватели фар
F8	20А Звуковой сигнал противоугонной системы
F9	10А Звуковой сигнал
F10	15А Привод дроссельной заслонки
F11	7,5А Генератор
F12	7,5А Двигатель
F13	20А Цепь питания электрооборудования двигателя
25А Подогреватель топливной магистрали
F14	15А Бензонасос
F15	10А Катушка зажигания
F16	10А Цепь питания электрооборудования двигателя
F17	10А Фара дальнего света (левая)
F18	10А Фара дальнего света (правая)
F19	20А С газоразрядной лампой: Фара ближнего света(левая)
F20	20А С газоразрядной лампой: Фара ближнего света (правая)
F21	10А С галогенной лампой: Фара ближнего света(левая)
F22	10А Фара ближнего c галогенной света (правая) лампой
F23	7,5А Датчик заряда аккумуляторной батареи

Назначение реле

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,1,0 —>

Дополнительный блок

Устанавливается не на все модели.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Расшифровка

p, blockquote 25,0,0,0,0 —>

SBF1	30A Патронник
SBF2	30A Вакуумный насос
F1	20А Водяной насос (электро двигатели)
F2	7,5А Управление батареи
F3	15A Батарея питания отопителя
F4	7,5А Лючок топливного бака
F5	7,5A Соленоид кондиционера
F6	7,5A Насос кондиционера
F7	10A Контролёр электромотора
F8	7,5A Обогрев лобового стекла
F9	15A Главный драйвер батареи / 10А Питатель питания и контролер зарядки
F10	15A Контроллер зажигания
F11	7,5A Контроллер зажигания

Блок на АКБ

На плюсовой клемме аккумуляторной батареи так же может крепится блок предохранителей выполненный в виде плавких вставок высокой мощности.

p, blockquote 26,0,0,0,0 —>

p, blockquote 27,0,0,0,0 —>

p, blockquote 28,0,0,0,0 —> p, blockquote 29,0,0,0,1 —>

Остались вопросы? Задавайте их в комментарии.

Источник

Блок под капотом

Монтажный блок находится с левой стороны, рядом с аккумулятором и закрыт пластиковой крышкой.

Схема

Обозначение

1. Клемма аккумулятора
2. Диод компрессора кондиционера

Ef1	40А Правый элемент обогрева ветрового стекла
Ef2	40А Левый элемент обогрева ветрового стекла
Ef3	50А ABS/ESP
Ef4	60А Иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5	60А Питание цепей предохранителей в салоне F11, F23 — F27, F34 и F39
Ef6	30А ABS/ESP
Ef7	30А Обогрев заднего стекла и зеркал
Ef8	15А Противотуманные фары передние
Ef9	15А Обогрев сидений
Ef10	15А Муфта кондиционера (комплектация с кондиционером) / 25А Первая скорость электровентилятора  (комплектация без кондиционера )
Ef11	25А Предохранитель для реле системы управления двигателем
Ef12	40А Электро вентилятор системы охлаждения
Ef13	15А Система управления двигателем
Er1	35А Реле левого обогрева стекла
Er2	35А Реле правого обогрева стекла
Er3	20А Реле топливного насоса
Er4	20А Реле компрессора кондиционера или первой скорости электро вентилятора (в зависимости от комплектации)
Er5	35А Реле управления двигателем
