Предохранители ниссан альмера n16, 2000

Ремонтные мероприятия

В Ниссан Альмера имеется сразу несколько блоков, которые содержат либо сами предохранители, либо реле, либо и то, и другое. Стоит отметить, что вне зависимости от того, «Классик» у вас или «N16», ниже приведённая информация актуальна в любом случае.

Итак, давайте рассмотрим то, как добраться до блоков предохранителей в Альмере:

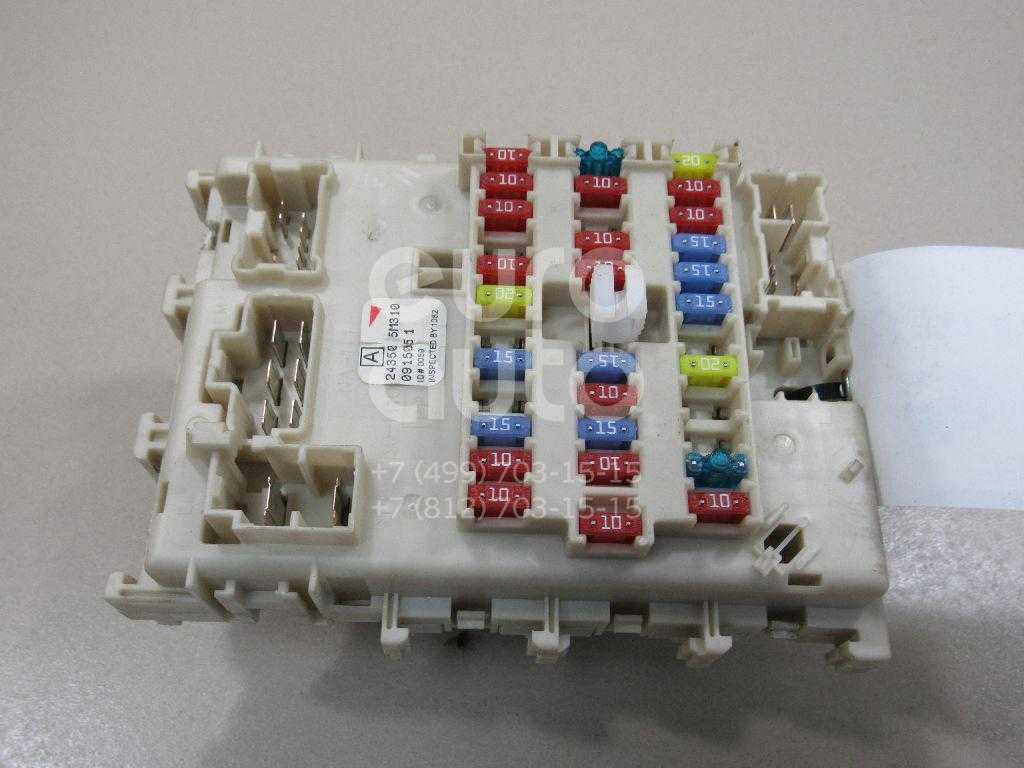

Первый блок находится в салоне автомобиля. Он расположен за снимаемой крышкой передней панели со стороны водителя.

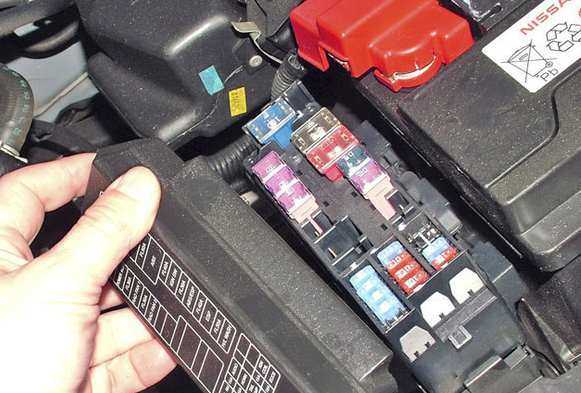

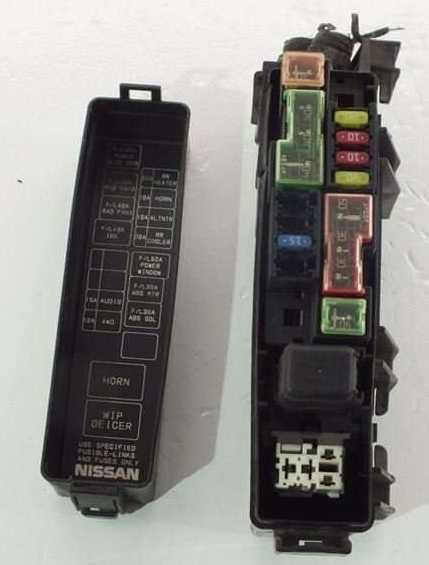

Второй и третий приборы расположились под капотом. Первый блок находится рядом с АКБ и представляет из себя «чёрный ящик», второй – с левой стороны от мотора (где правое крыло). Стоит отметить, что устройство, расположенное рядом с аккумулятором, содержит предохранители, а другое только реле.

Где найти предохранители

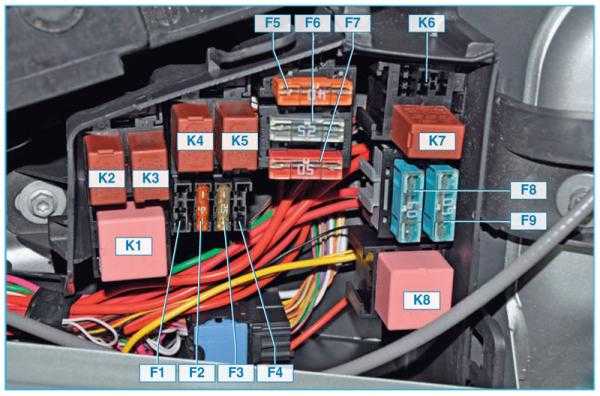

Расположение в Nissan Almera g15 предохранителей состоит из двух блоков. Под капотный блок с предохранителями расположен слева за аккумулятором.

Обозначение	Сила тока, на которую рассчитан	Что предохраняет
F1	—	Обычно не используют
F2	5 Ампер	Защита блока ЭБУ, который управляет мотором и обмотки реле управления двигателем
F3	25 Ампер	Защита катушки зажигания, реле бензонасоса g15 и основного реле, управляющего мотором
F4	30 Ампер	Защита цепи и реле вентилятора обдувающего радиатор (в машинах без кондиционера g15)
F5	40 Ампер	Защите реле кондиционера и двух других, отвечающих за малую и большую скорость вращения вентилятора (в машинах с кондиционером)
F6	25 Ампер	Защита блока управления абс g15
F5	50 Ампер
F8	60 Ампер	Защита всех элементов, питаемых от включенного зажигания, в том числе g15 стартера; защита под-рулевого переключателя, расположенного слева.
F9	60 Ампер	Защита питания предохранительного блока, расположенного в салоне

Вот g15 таблица обозначений реле:

Обозначение	Назначение
К1	Включает большую скорость вентилятора, охлаждающего радиатор (в машинах с кондиционером)
К2	Реле работы кондиционера
К3	Реле вентилятора, охлаждающего радиатор (в машине без кондиционера); Включает малую скорость вентилятора (в машинах с кондиционером)
К4	Реле зажигания и насоса горючего
К5	Основное реле управления мотором
К6	Включение/отключение прикуривателя g15
К7	Отвечает за включение противотуманных огней
К8	Регулирует работу вентилятора на печку g15

Как видите у Nissan Almera g15 блок под капотом содержит и предохранители и реле. Поэтому, выполняя мойку автомобиля, этот блок рекомендуется тщательно укрывать полиэтиленом или прочими защитными средствами, во избежание попадания туда воды. Теперь рассмотрим блок с предохранителями g15 в салоне:

Обозначение	Сила тока, Амперы	Что предохраняет
F01	20	Электрические цепи дворников, обогревателя заднего стекла, коммутирующий блок
F02	5	Реле топливного насоса, обмотки катушки зажигания, питание ЭБУ мотора от зажигания
F03	10	Лампочки стоп-сигнала g15
F04	10	Поворотники, иммобилайзер, коммутационный юлок, диагностический разъем ЭБУ
F06	5	Блок управляющий АКПП
F07	10	Лампочки, сигнализирующие задний ход машины
F09	10	Лампочки ближнего света слева, индикатор обозначение g15 включения ближнего света на приборной панели в салоне
F10	10	Ближний свет лампочек справа
F11	10	Лампочки дальнего света слева и индикатор дальнего света на приборном щитке в салоне
F12	10	Лампочки дальнего света справа
F13	30	Электрические цепи подъемников стекол в передних дверцах машины
F14	30	Электрические подъемники стекол в задних дверцах машины
F15	10	Блок, управляющий ABS
F16	15	подогрева сидений g15 переднего пассажира и водителя
F17	15	Автомобильный сигнал
F18	10	Габаритные лампы справа и заднего фонаря; освещения номера авто
F19	10	g15 габаритов правого блока фар и правого заднего фонаря; освещения бардачка; подсветка приборов и управляющей панели; зуммер коммутатора
F20	7,5	Лампочки и сигнализатор включения задних ПТФ
F21	10	Обогрев зеркал (наружных)
F23	20	Электрика прицепа, его поворотов, габаритов и заднего хода g15
F26	5	Блок, управляющий работой подушек безопасности
F27	20	Омывателя g15 лобового стекла
F28	15	Обогрев зеркал заднего обзора и заднего стекла
F32	30	Лампы салонного освещения; питание магнитолы g15 и комбинации приборов; свет в багажнике;
F33	15	Аварийные лампы; указатели поворотов; управление центрального замка; блок коммутации; режима прерывистых движений дворников; Диагностического разъема ЭБУ
F34	20	Блок коммутации; центральный замок
F35	15	Противотуманных фар g15
F36	30	Цепь реле печного вентилятора
F37	5	Электрический привод регулировки наружных зеркал
F38	15	Прикуриватель и звуковоспроизводящий прибор от зажигания
F39	10	Вентилятор печки

Схема расположения и замена элементов

Доступ к основному монтажному блоку осуществляется через своеобразный бардачок, который располагается слева от руля под приборной панелью. Чтобы его извлечь, нужно сначала открыть дверь, а затем аккуратно и плавно потянуть крышку. Остальные два размещены в моторном отсеке. Первый находится справа от двигателя и представляет собой небольшую прямоугольную коробку. Второй блок установлен над левой передней фарой примерно на одном уровне с мотором. Расположение же самих предохранителей на наиболее распространенном блоке салона можно найти на схемах, которые предложены ниже.

Схема расположения для Ниссан Альмера Н16:

Схема расположения для Nissan Almera Classic:

Схема расположения для Nissan Almera G15:

Что же касается размещения конкретных цепей, то у каждого из автомобилей они имеют свое место в блоке. Если брать детали, замена которых происходит чаще всего, то стоит остановиться на таких устройствах, как прикуриватель, печка, аудиосистема и система ближнего света. Замена каждого предохранителя происходит в абсолютно одинаковом порядке, поскольку по своему типу они идентичные: отличие только в силе тока и соответствующем ему цвете.

Вопрос о том, оригинальные или альтернативные детали использовать, не имеет однозначного ответа. Первый вариант, бесспорно, всегда будет отличным для замены, поскольку ни хуже, ни лучше не станет: качество останется ровно тем же.

Их цена за 10 штук вряд ли превысит 200 рублей (за такую цену уже сложно найти детали), поэтому жалеть денег не стоит. Но нельзя брать и слишком дешевые, поскольку они изготовлены из относительного плавкого металла, что сильно влияет на срок и безопасность эксплуатации.

Замена осуществляется проще, чем многие себе представляют. К примеру, необходимо поставить новый предохранитель прикуривателя. По инструкции, изложенной выше, необходимо получить доступ к блоку. Далее нужно по схеме найти нужный номер (для N16 – 22, для Classic – 16, для G15 – 38). Затем следует извлечь при помощи отвертки или иного плоского инструмента деталь и поставить на ее место новую с той же силой тока (15 А). Если последний показатель не будет совпадать, то возможно либо замыкание, либо перегорание детали.

Блок предохранителей Киа Рио: маркировка, расположение

Предохранители автомобиля предназначены для предотвращения короткого замыкания электроцепей и возможного возгорания автомобиля. У Киа Рио имеется три места расположения: моторный отсек и салон. Поломка одного из элементов означает, что цепь размыкается, и отвечающий элемент необходимо сменить.

Блок предохранителей и реле в подкапотном пространстве

Схема расположения предохранителей в монтажном блоке, который находится под капотом Рио:

1	Электронный блок управления ABS
2	Реле ABS
3	Электронный блок управления кондиционером
4	Реле электродвигателя вентилятора кондиционера/отопителя
5	Резистор электродвигателя вентилятора отопителя/кондиционера
6	Боковой датчик удара, левый
7	Боковой датчик удара, правый
8	Звуковой сигнал противоугонной системы
9	Реле звукового сигнала противоугонной системы
10	Блок управления сигналом противоугонной системы
11	Реле разъема подключения дополнительного оборудования (5дв.)
12	Аккумуляторная батарея
13	Реле центрального замка
14	Диагностический разъем(16-контактный)
15	Диагностический разъем(20-контактный)
16	Блок управления системой освещения в дневное время
17	Реле системы освещения в дневное время
18	Электронный блок управления двигателем
19	Реле задних противотуманных фонарей
20	Блок предохранителей/реле, моторный отсек
21	Блок предохранителей/реле приборная панель
22	Реле аварийной сигнализации
23	Блок управления подогревом заднего стекла
24	Звуковой сигнал
25	Электронный блок управления иммобилайзером
26	Реле-прерыватель указателей поворота
27	Многофункциональный блок управления-функции: Противоугонная система, индикаторы комбинации приборов, центральный замок
28	Блок управления электроприводом люка
29	Электронный блок управления SRS
30	Электронный блок управления КПП

Блок предохранителей и реле в моторном отсеке Kia Rio 1.

1	Реле электродвигателя вентилятора конденсатора кондиционера
2	Реле системы управления двигателем
3	Реле 1 управления цепями ламп освещения
4	Реле звукового сигнала
5	Реле электродвигателя вентилятора системы охлаждения
6	Реле 2 управления цепями ламп освещения
7	Реле электропривода стеклоподъемников
8	Реле системы управления двигателем /реле системы управления КПП
9	Реле кондиционера
10	Реле противотуманных фар
11	Реле топливного насоса
F1	(15A) Аудиосистема, зуммер системы предупреждения, дополнительное оборудование
F2	(20A) Электродвигатель вентилятора конденсатора кондиционера
F3	(30A) Замок зажигания, очиститель/ омыватель лобового стекла, очиститель/омыватель заднего стекла, указатели поворота система кондиционирования
F4	(30A)ABS
F5	(30A) Электродвигатель вентилятора системы охлаждения
F6	(30A) Электродвигатель вентилятора кондиционера/отопителя
F7	(30A) Замок зажигания, прикуриватель, аудиосистема, электронный блок управления SRS
F8	(15A) Противотуманные фары
F9	(25A) Дальний/ближний свет фар
F10	(15A) Люк
F11	(25A) Аккумуляторная батарея (цепи питания), электронный блок управления двигателем (ECM), электронный блок управления КПП(ТСЫ)
F12	(10A) Электродвигатель вентилятора кондиционера/отопителя, электропривод стеклоподъемников, обогреватель заднего стекла, фары, электронный блок управления SRS
F13	(10A) Электронный блок управления двигателем (ECM), электронный блок управления КПП(ТСЫ)
F14	(10A) Топливный насос
F15	(15A) Форсунки, подогреваемый кислородный датчик
F16	(10A) Управление двигателем
F17	(15A) Ближний свет фары, левый/ближний свет фары, правый
F18	(15A) Дальний свет фары, левый/дальний свет фары, правый
F19	(15A) Катушка зажигания
F20	(15A) ABS
F21	(25A) Центральный замок
F22	(30A) Стоп-сигналы, аварийная сигнализация
F23	(30A) Электропривод стеклоподъемников
F24	(30A) ABS
F25	(25A) Обогреватель заднего стекла
F26	(10A) Звуковой сигнал
F27	(15A) Лампы наружного освещения, зад.
F28	(10A) Задние противотуманные фонари
F29	(10A) Блок управления корректором фар
F30	(80A) Блок предохранителей/реле в моторном отсеке- предохранители F2-F7

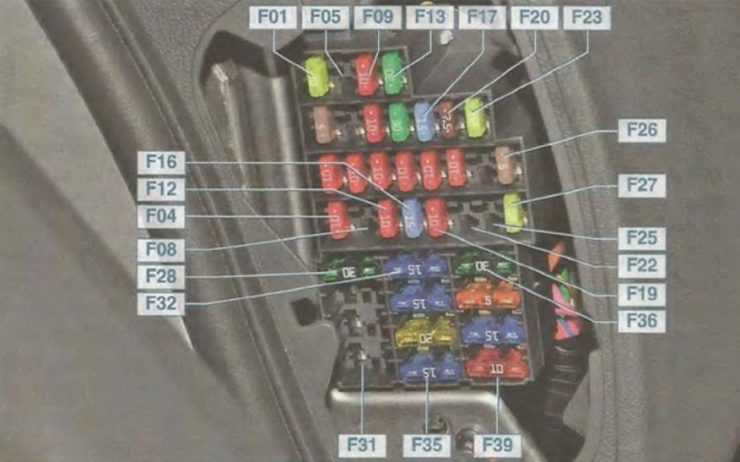

Блок в салоне

Блок находится в торце приборной панели, за защитной крышкой.

Схема

Назначение

F01	20А Цепи: очистителя ветрового стекла; обмотки реле обогрева заднего стекла; коммутационного блока
F02	5А Цепи: электропитания комбинации приборов; обмотки реле топливного насоса и катушек зажигания; электропитания ЭБУ системы управления двигателем от замка зажигания
F03	10А Лампы сигналов торможения
F04	10А Цепи: указателей поворотов; диагностического разъема системы управления двигателем; катушки иммобилайзеа; коммутационного блока
F06	5А Блок управления автоматической коробкой передач
F07	10А Лампы света заднего хода
F09	10А Цепи: лампы ближнего света левой блок-фары; сигнализатора включения ближнего света фар в комбинации приборов
F10	10А Лампы ближнего света правой блок-фары
F11	10А Цепи: лампы дальнего света левой блок-фары; сигнализатора включения дальнего света фар в комбинации приборов
F12	10А Лампы дальнего света правой блок-фары
F13	30А Цепи электро стеклоподъемников передних дверей
F14	30А Цепи электро стеклоподъемников задних дверей
F15	10А Блок управления ABS
F16	15А Обогрев сидений водителя и переднего пассажира
F17	15А Звуковой сигнала
F18	10А Цепи: лампы габаритного света левой блок-фары; ламп габаритного света левого заднего фонаря; ламп освещения номерного знака
F19	10А Цепи: лампы габаритного света правой блок-фары; ламп габаритного света правого заднего фонаря; лампы освещения вещевого ящика; подсветки комбинации приборов и органов управления; зуммера коммутационного блока
F20	7,5А Лампы и сигнализатора включения заднего противотуманного фонаря
F21	10А Обогрева наружных зеркал
F23	20А Электро оборудование прицепа
F26	5А Блок управления подушками безопасности
F27	20А Омыватель ветрового стекла
F28	15А Обогрев заднего стекла и наружных зеркал заднего вида
F32	30А Цепи: ламп плафона освещения салона; лампы освещения багажника; постоянного питания головного устройства звуковоспроизведения; комбинации приборов
F33	15А Цепи: аварийной сигнализации; переключателя указателей поворотов; прерывистого режима работы очистителя ветрового стекла; управления центральным замком; диагностического разъема системы управления двигателем; коммутационного блока
F34	20А Цепи: центрального замка; коммутационного блока
F35	15А Противотуманные фары
F36	30А Силовая цепь реле вентилятора отопителя
F37	5А Электроприводов наружных зеркал
F38	15А Цепи: прикуривателя; электропитания головного устройства звуковоспроизведения от замка зажигания
F39	10А Реле вентилятора отопителя

У нас на канале мы так же подготовили видео по данному материалу. Смотрите и подписывайтесь.

Ниссан альмера н16 блоки предохранителей и реле с описанием назначения. Предохранитель прикуривателя

Второе поколение Nissan Almera имеет маркировку кузова N16 и выпускалось в 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году с кузовами хэтчбек и седан. Рестайлинг 2003 года затронул во основном внешний вид данного автомобиля. В нашей публикации вы найдете информацию с описанием блоков предохранителей и реле ниссан альмера н16, места их расположения и назначение.

Расположение блоков в almera n16

В данном автомобиле расположены 3 основных блока с предохранителями и реле. Одни в салоне и 2 в моторном отделении. Подробнее смотрите на схеме.

Схема

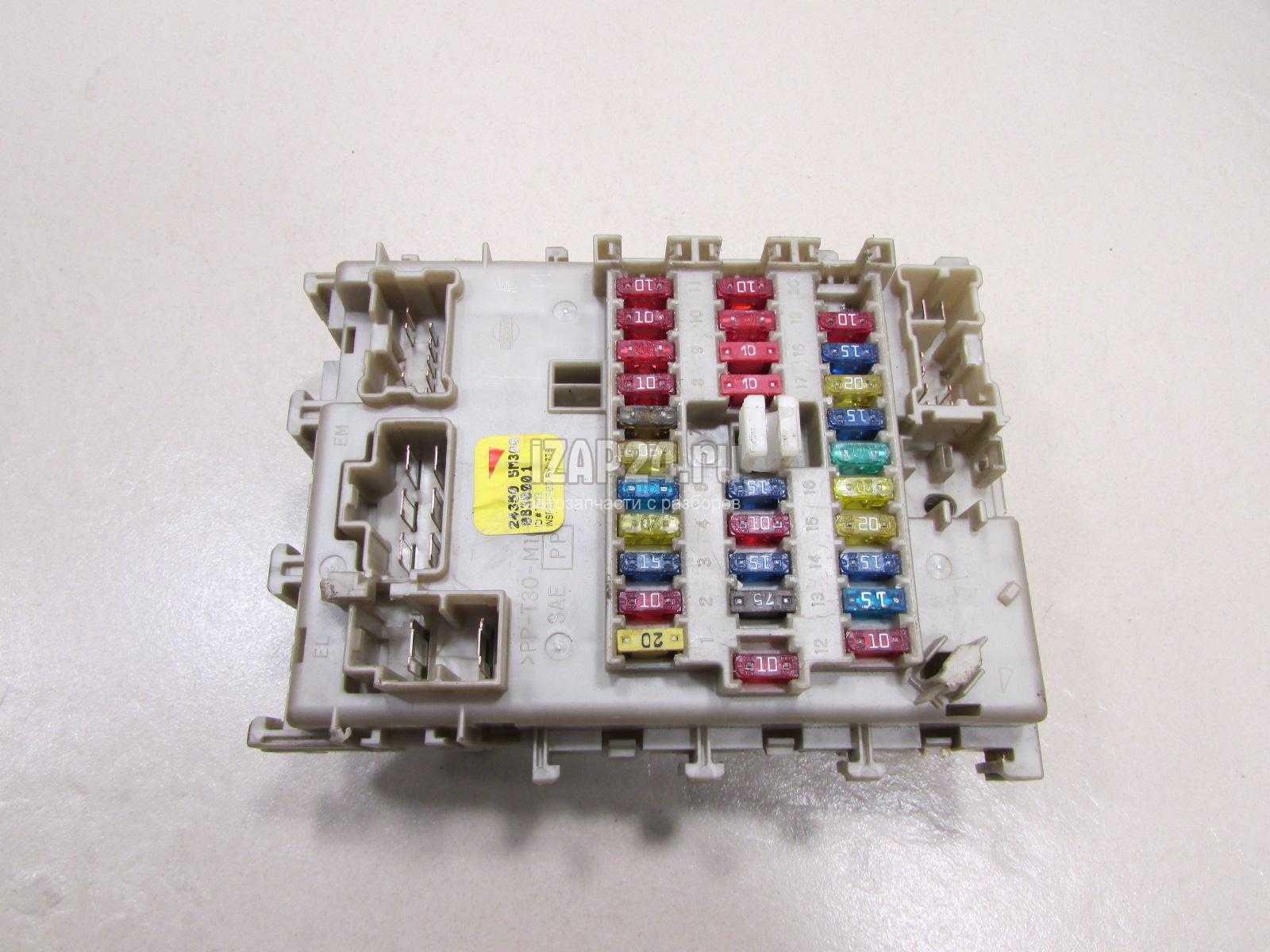

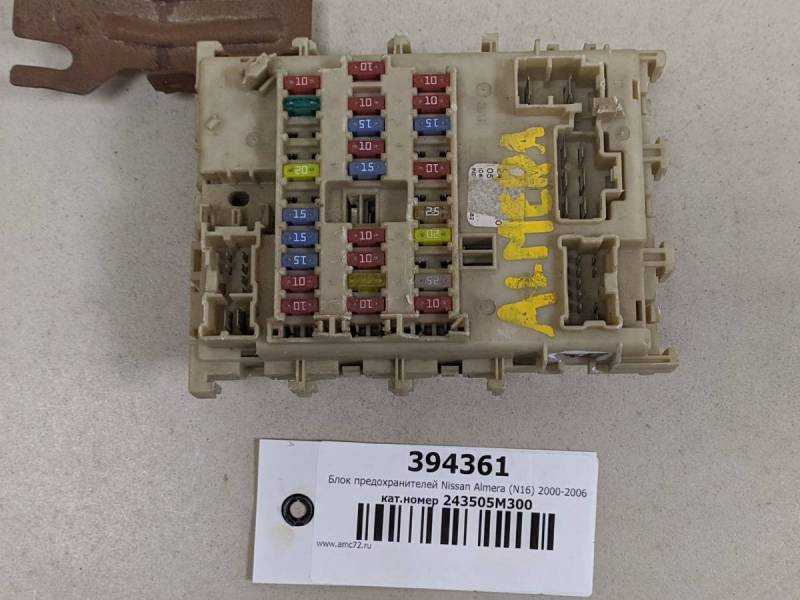

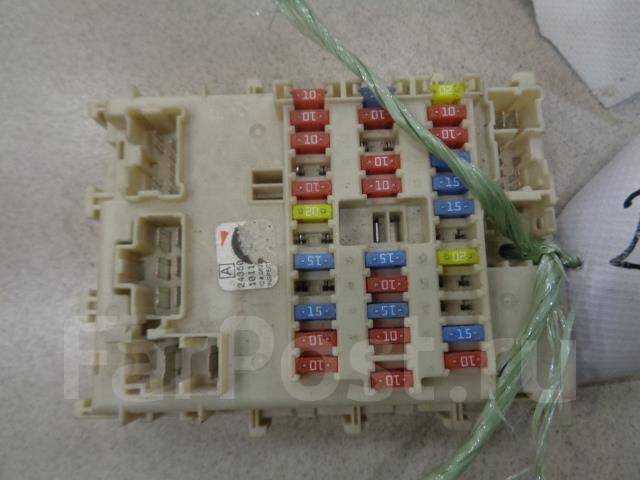

Блок в салоне автомобиля

Он находится в приборной панели с левой стороны, за перчаточным ящиком.

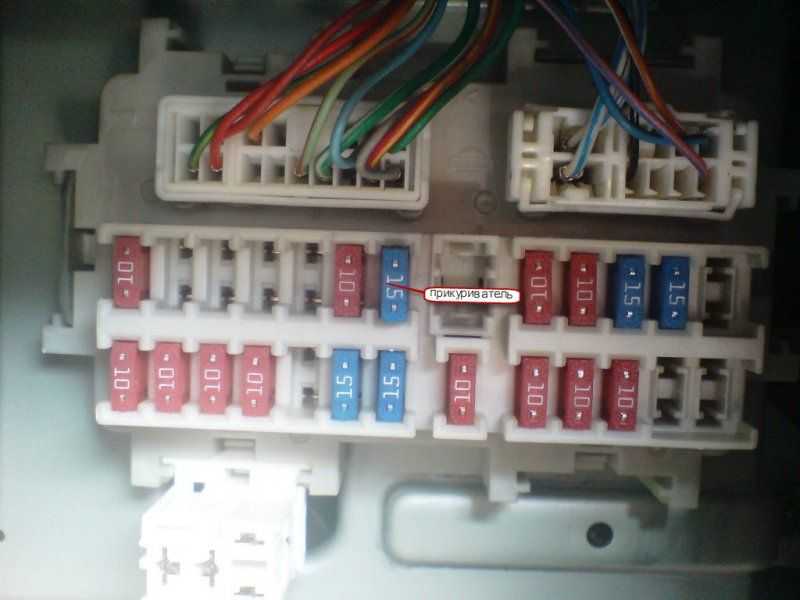

Фотография

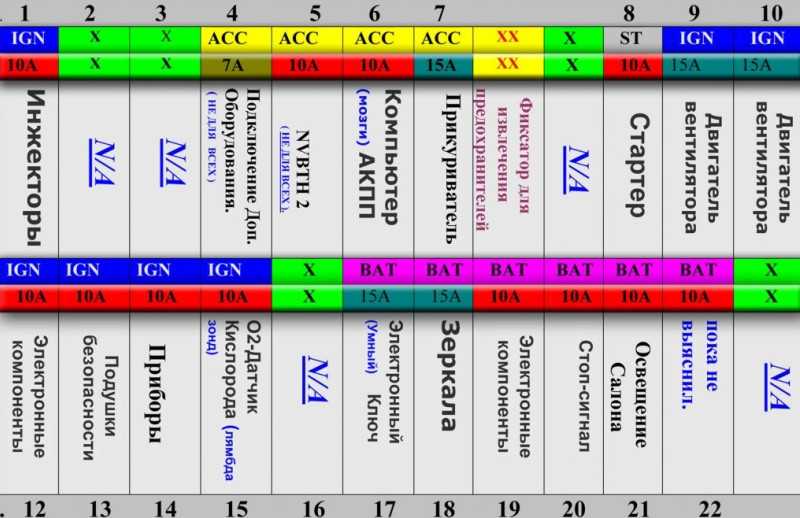

Схема

Описание

Предохранители

10А Зеркала
10А Лампы стоп-сигналов
15А Электророзетка
7,5А Под дополнительную электрику
15А Аварийная сигнализация и поворотники
10А Под дополнительную электрику
20А Обогрев заднего стекла
10А Кислородный датчик
10А Дополнительный электропакет
10А Электропакет
10А Контроллер АКПП
10А ЭБУ (т.е. все управление всеми поворотниками, подсветка и основное питание приборной панели, подсветка панели где печка)
10А Лампа салона
15А Электромотор вентилятора салона( обогреватель/ кондиционер)
10А Кондиционер
15А Электромотор вентилятора салона( обогреватель/ кондиционер
10А Система впрыска топлива
10А Подушки безопасности
20А Дополнительный электропакет
10А Контроллер двигателя
10А Сигнал запуска
15А Прикуриватель
Не используется
20А Дополнительный электропакет
20А Очиститель ветрового стекла
7,5А Под дополнительную электрику
15А Омыватель переднего и/ или заднего стекла (на подрулевой переключатель)
15А Омыватель заднего стекла
15А Бензонасос
10А Спидометр, тахометр, указатели температуры и уровня топлива
10А ABS
10А Резерв
15А Резерв
20А Резерв

За прикуриватель отвечает предохранитель номер 22 на 15А.

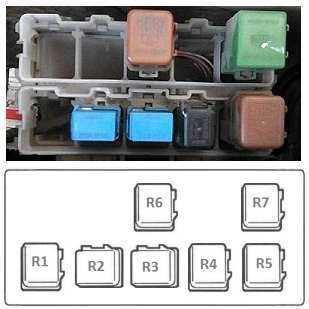

Реле лицевой стороны

R1 Реле фар головного света
R2 Реле управления дросельной заслонкой
R3 Реле стеклоподъемников
R4 Реле задних противотуманных фар

Реле тыльной стороны

R1 Реле зажигания
R2 Реле двигателя нагнетателя
R3 Реле дополнительного оборудования (электро-аксессуаров)

Схема

Назначение

А 100А Генератор (зарядка на батарею)
В 40А электростеклоподъемники
С 40А регулятор охлаждающих вентиляторов
D 40А регулятор охлаждающих вентиляторов
E 30А для дизелей
F 60А для дизелей
G 80А для дизелей
H 80А главный источник питания, цепь заземления
I 50А ABS
J 30А к выключателю зажигания от аккумулятора
К 30А ABS/ESP
L 30А ESP
М 30А Омыватель фар
32 20А Омыватель заднего стекла
33 15А Противотуманные фары
34 15А Электропривод и реле электропривода дроссельной заслонки
35 15А Фары, система включения ближнего света в дневное время
36 15А Фары, система включения ближнего света в дневное время
37 10А Задний противотуманный фонарь
38 10А Габариты, освещение номерного знака
39 10А Клаксон, зарядка аккумулятора (ток возбуждения на генератор с батареи)
40 15А Аудио, навигация, ЖК-дисплей
41 10А Система управления двигателем
42 10А Катушка зажигания
43 10А ЕГР
44 20А ЭБУ двигателя

Блок с реле

Он находится у правого крыла, с боку от бочка с омывающей жидкостью.

Фото-схема

Расшифровка

R1 3-е реле вентилятора радиатора (25221E)
R2 Передние туманки ПТФ (25224QA)
R3 Реле кондиционера Е6 (25224D)
R4 Реле звукового сигнала (25620)
R5 Реле вентилятора радиатора (25224J)
R6 Фары, свет (25224А)
R7 Стартер (25224G)

Не подходит информация? Выберете нужный вариант в полном описании всех моделей.

Ниссан пресаж предохранители и реле

Минивэн Nissan Presage выпускался в 2 поколениях. 1-ое обозначалась U30 и производилось в 1998, 1999, 2000, 2001, 2002 и 2003 году. Годы выпуска второго поколения U31 — 2004, 2005, 2006, 2007, 2008, 2009. В нашем материале Вы найдете информацию о расположении блоков реле и предохранителей в ниссан пресаж, их фотографии, схемы и обозначение элементов.

U30

Он находится за перчаточным ящиком. Для доступа надо снять крышку этого маленького бардачка.

Фотография

Схема с расшифровкой вариант 1

Схема с расшифровкой вариант 2

Блок под капотом

Расположен с левой стороны моторного отсека.

Фотография

Актуальная схема нанесена на крышку

Назначение (одни из вариантов)

Расположение

Фотография

Обозначение (смотрите обратную сторону защитной крышки)

Блоки в моторном отсеке

Плавкие предохранители высокой мощности будут расположены на плюсовой клемме аккумулятора. Рядом с которым будет находит блок еще один блок с предохранителями.
