Рено премиум

Блоки под капотом

Расположение

Общая схема расположения электронных блоков управления под капотом

Расшифровка

1. Блок предохранителей и реле
2. Блок управления двигателем
3. Инвертор с преобразователем
4. Реле очистителей фар
5. RHD: Блок управления тормозной системой
6. LHD: Блок управления тормозной системой

Схема

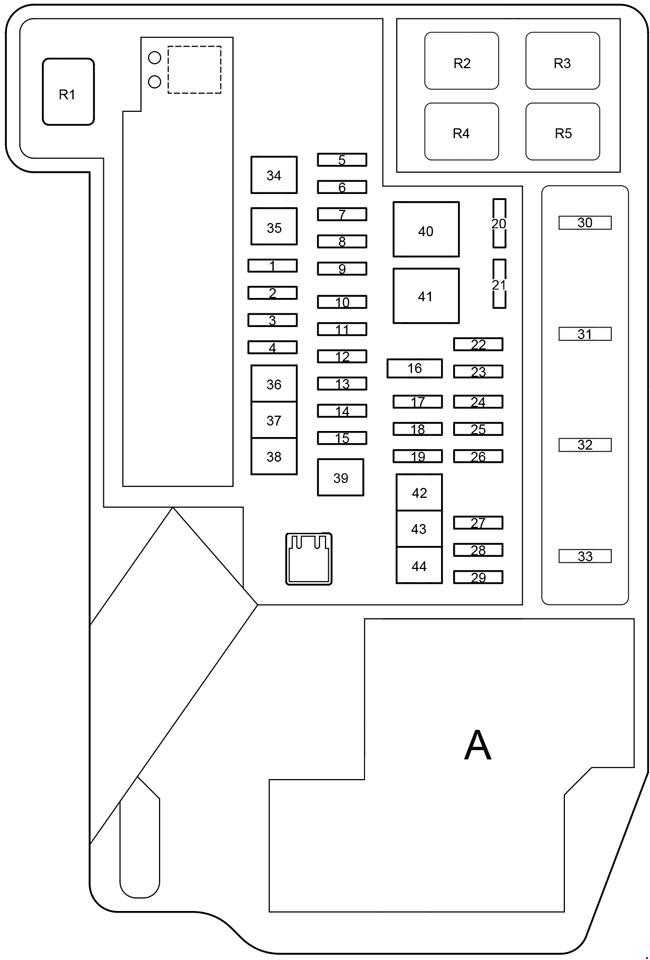

Отдел А

До Октября 2012

С Октября 2012

Расшифровка

Предохранители

1	ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система
2	ENG W/P 30 A — Система охлаждения
3	S-HORN 10 A — Сигнализация
4	AMP 30A – Аудисистема
5	ABS MAIN NO.1 20 A — Анти блокировочная тормозная система
6	ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ 10 A — Указатели поворота
8	ECU-B3 10 A — Система кондиционирования воздуха
9	MAYDAY 10 A — Телематическая система
10	ECU-B2 7.5 A — Интеллектуальная система входа и запуска
11	AM2 7.5 A — Система управления питанием
12	P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь
14	IGCT 30 A— Предохранители: “PCU”, “IGCT NO.2”, “IGCT NO.3”
15	AMP 30 A — До Октября 2014: Аудиосистема
HORN 10 A — С Октября 2014: Сигнал
16	SHORT PIN — Предохранители: “ECU-B”, “RAD NO.1”, “DOME”
17	AMP NO.2 30 A — Аудиосистема, навигационная система
18	DRL 7.5 A — Дневные ходовые огни
19	H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни
20	IGCT NO.3 10 A Система охлаждения
21	EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI 10 A — Правая фара (дальний свет)
23	H-LP LH HI 10 A — Левая фара (дальний свет)
24	ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1 15 A — Аудиосистема, навигационная система
27	MIR HTR 10 A — Обогрев наружных зеркал заднего вида
28	IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU 10 A — Преобразователь постоянного тока и преобразователь
30	IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “MET”, “IGN”, система питания
31	BATT FAN 10 A — Вентилятор охлаждения аккумулятора
32	EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: “EFI NO.2”
33	–
34	H-LP CLN 30 A — Очиститель фар
35	–
36	CDS 30 A — Электрические вентиляторы охлаждения
37	RDI 30 A — Электрические вентиляторы охлаждения
38	HTR 50 A — Система кондиционирования воздуха
39	P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач
40	EPS 60 Электрический усилитель рулевого управления
41	P/I 1 60 A — Предохранители: “IG2”, “EFI MAIN”, “BATT FAN”
42	ABS MTR 2 30 A — Анти блокировочная тормозная система
43	ABS MTR 2 30 A — Анти блокировочная тормозная система
44	P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO 15 A  – Левая фара (ближний свет)
46	H-LP RH LO 15 A – Правая фара (ближний свет)

Реле

R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	Дневные ходовые огни (DRL)
R10

1. 125А DC/DC – Интегрированное реле, “TAIL” реле, “P/POINT” реле, “ACC” реле, “IG1 NO.1” реле, “IG1 NO.2” реле, “IG1 NO.3” реле, предохранители: “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, “RR FOG”, “DBL LOCK”, “PWR SEAT FR”, “DOOR NO.1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ROOF”

Где находятся предохранители и реле на Рено Премиуме

Тяжелые крупнотоннажные грузовики серии Renault Premium пришли на смену семействам Major и Manager в 1996 г.

Новые автомобили выпускались в линейках с дизельными двигателями 2 типов:

• устаревшими dCi (тягачи 420, 440, 450 и т.д.);
• модернизированными dXi (спецмашины 320, 360 380 и др.).

Производство тягачей и спецтехники продолжалось параллельно до 2013 г.

От внешних воздействий их защищают пластмассовые монтажные короба, найти которые можно в нескольких точках кабины.

В монтажном блоке

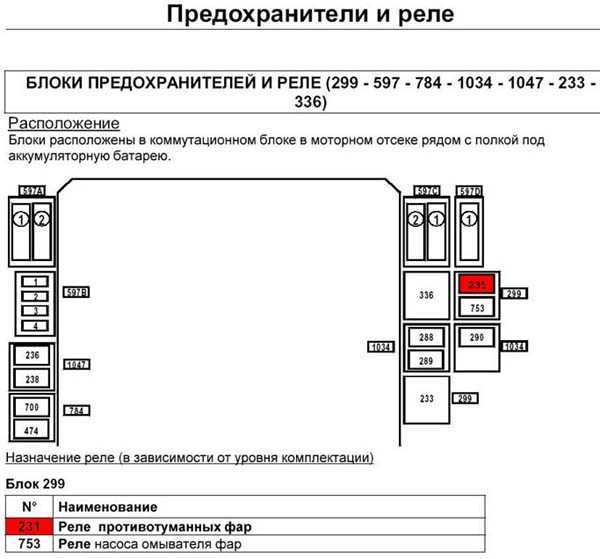

Добраться до перемычек основного блока можно так:

1. Сесть в кабину на пассажирское место.
2. Осмотреть полку на панели приборов перед собой.
3. Нажать на замок и демонтировать защитную крышку.

Вне соединительного блока

Отдельные предохранители и реле могут находиться вне соединительного модуля. Их количество и назначение меняются в зависимости от модификации и года выпуска транспортного средства.

За защиту разъема прикуривателя отвечают такие перемычки:

• № 14 на 15 А в модификации dXi 380;
• № 30 в модели 420 dCi.

В салоне

В салоне грузовика имеются коммутационные переключатели. Они располагаются рядом с предохранителями в монтажном соединительном блоке.

Техника в быту

Говоря о технической составляющей французского грузовика, надо отметить удобство обслуживания и ремонтопригодность самосвала. Для кузова самосвала предусмотрена выдвижная лестница, боковые противоподкатные упоры можно поднять, что облегчает доступ к аккумуляторным батареям, наружному ящику для инструмента, топливному баку и фильтру.

Для обслуживания силового агрегата или проверки уровня масла необходимо поднять кабину с помощью механического гидронасоса. Ничего удивительного. Зато эффективность его работы впечатляет. Даже в зимние морозы кабина поднимается легко и небольшим количеством движений вверх-вниз. Для эффективной работы тормозной системы в доступном месте установлен влагоотделитель со сменным картриджем.

Остается только добавить, что на автомобили, эксплуатируемые в России, действует гарантия 1 год на весь автомобиль, 2 года – на силовые агрегаты (двигатель, коробка передач, мосты). Ограничение по пробегу за 2 года составляет 300 000 км.

Техническая характеристика самосвала Renault Kerax 380.34 6×4 HD

Колесная формула	6х4
Полная масса, кг	34 000
Снаряженная масса, кг	9400
Грузоподъемность, кг	24 600
Нагрузка на переднюю/ заднюю ось, кг	9000/ 25 000
Двигатель: мощность, л.с. крутящий момент, Н.м	Renault DXi 11, I-6 379 1800 при 1000–1400 мин-1
Коробка передач:	ZF 16 S 16/2
Тормозная система	Электропневматическая, двухконтурная
Подвески передняя/задняя	Рессорные
Вместимость топливного бака, л	415
Шины	385/65 R22,5

Блоки под капотом

Расположение

Схема

Обозначение

1. гидравлический блок ABS
2. монтажный блок предохранителей и реле в моторном отсеке
3. блок №2 в моторном отсеке.

Монтажный блок

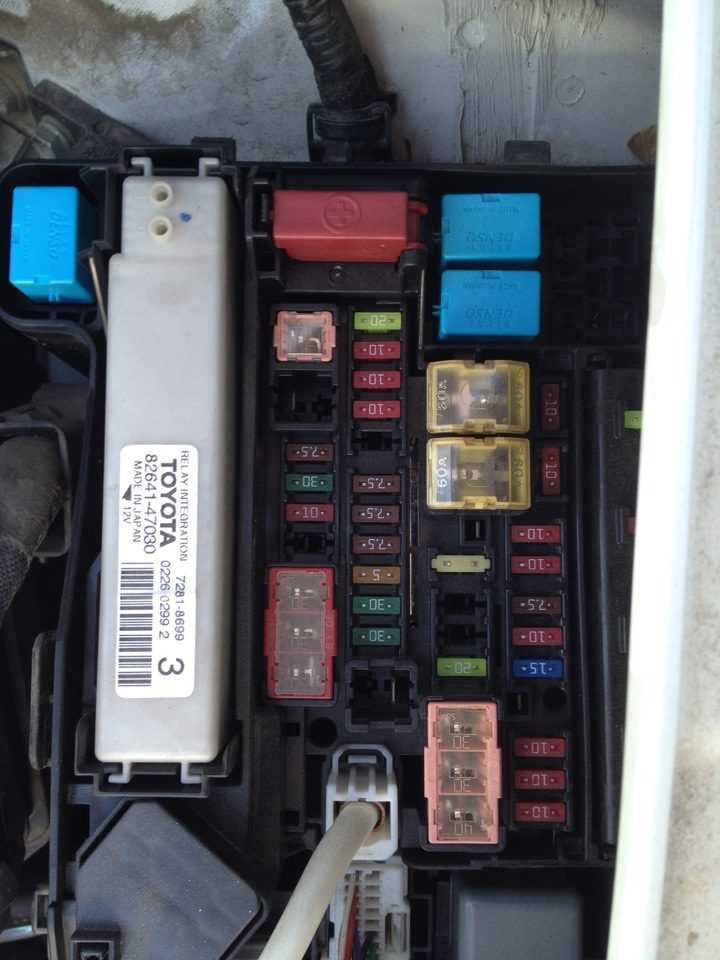

Находится с левой стороны, рядом с аккумулятором.

Фото – схема

Пример обозначения с крышки

Назначение

10А DOME	система MULTIPLEX
лампы освещения салона
центральный замок (модели с 12.2004 г.)
10А ECU-B	система зарядки
система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
электропривод вентиляторов (модели с двигателем 1AZ-FSE)
ABS
подушки безопасности и пред натяжители ремней безопасности
система MULTIPLEX
центральный замок
электропривод стекло подъемников
система предупреждения об оставленном в замке зажигания ключе и не выключенном освещении
система предупреждения о не пристегнутом ремне безопасности и ослабления натяжения
комбинация приборов аудиосистема (модели с навигационной системы) и система заднего обзора
фары
противотуманные фары
габариты
фонари заднего хода
лампы освещения салона
кондиционер
10/15А H-LP LH	фары (ксенон / не ксенон)
10А H-LP LH HI	фары ксенон
10/15А H-LP RH	фары (ксенон / не ксенон)
10А H-LP RH HI	фары ксенон
10А TURN-HAZ	указатели поворота и аварийная сигнализация
10А HORN	звуковой сигнал
15/20А EFI	система управления двигателем и АКПП (модели с двигателем 1NZ-FE)
система управления двигателем и АКПП (модели с двигателем 1ZZ-FE)
система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
электропривод вентиляторов (модели с двигателями 1NZ-FE, 1ZZ-FE)
электропривод вентиляторов (модели с двигателем 1AZ-FSE)
15A – 1AZ-FSE. 20A – модели с 12.2004 г.
15А EFI2	система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
10/15А ETCS	система управления двигателем и АКПП (модели с двигателем 1AZ-FSE)
система управления двигателем и АКПП (модели 2WD с двигателем 1ZZ-FE)
10A – модели с 12.2004 г.
15А RADIO №1	Магнитола
25А ABS №2	ABS
30А АМ2	система запуска
30А CDS	электропривод вентиляторов (модели с двигателем 1AZ-FSE)
40А ABS №1	ABS
40А HTR	кондиционер
30А MAIN	фары
30А RDI	электропривод вентиляторов
120А ALT	система зарядки
система запуска
система MULTIPLEX
габариты
подсветка
обогреватель заднего стекла и
обогреватель зеркал
20А DOOR	система MULTIPLEX
центральный замок
модели с 12.2004 г.
30А DCC	аудиосистема (модели с аудио подготовкой)
модели с 12.2004 г.

• R1 – Реле 2 электродвигателя вентилятора
• R2 – Реле 3 электродвигателя вентилятора
• R3 – Реле звукового сигнала
• R4 – Реле 1 электродвигателя вентилятора
• R5 – Реле 2 системы впрыска
• R6 – Реле 1 системы впрыска
• R7 – Реле фар

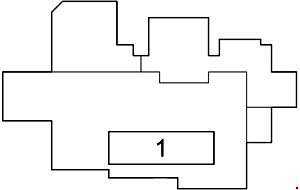

Блок №2

Схема

Описание

• R1 – Реле электромагнитной муфты компрессора кондиционера
• R2 – Реле фарсунок
• R3 – Реле стартера
• ST – 7.5А предохранитель стартера, система запуска, система управления двигателем и АКПП

На этом всё. Есть что добавить – пишите в комментарии.

Блоки в салоне

Расположение

Общая схема расположения электронных блоков управления в салоне

Левый руль

Правый руль

Описание

1. Блок предохранителей / главный ЭБУ кузова
2. Реле заднего противотуманного света
3. Реле выключения света купола
4. ЭБУ гидроусилителя рулевого управления
5. Реле стеклоочистителя
6. Соединительный разъем (CAN)
7. ЭБУ сетевого шлюза
8. ЭБУ ремня безопасности
9. ЭБУ системы поддержки вождения
10. LHD: Контроллер динамика приближающегося транспортного средства
11. Блок предохранителей
12. ЭБУ коррекции фар
13. ЭБУ системы помощи при парковке
14. ЭБУ управления коробкой передач
15. ЭБУ управления питанием
16. LHD: Модуль расширения
17. Распределительный блок высоковольтной аккумуляторной батареи
18. Стерео компонентный усилитель
19. Датчик напряжения аккумуляторной батареи
20. ЭБУ подушки безопасности
21. Усилитель кондиционера
22. ЭБУ управления стоп-сигналом
23. RHD: Реле управления двойным замком двери
24. RHD: реле звукового сигнала безопасности

Блок предохранителей

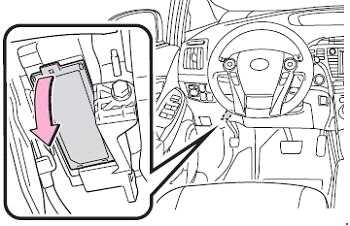

Он находится под самой панелью приборов с левой стороны. Для доступа надо убрать защитную крышку.

Левый руль

Правый руль

Фото пример исполнения

Пример схемы с крышки блока

Схема

Обозначение

1	CIG 15 А — Розетка (прикуриватель)
2	ECU-ACC 10 А — Мультиплексная система передачи данных, наружные зеркала заднего вида, система поддержки водителя, аудиосистема, навигационная система
3	PWR OUTLET 15 А — Розетка
4	–
5	SEAT HTR FR 10 А — Обогреватель сиденья
6	–
7	SEAT HTR FL 10 А — Обогреватель сиденья
8	DOOR NO.1 25 А — Система блокировки замков дверей
9	–
10	PSB 30 А — Ремень безопасности с предаварийной системой
11	PWR SEAT FR 30 А — Электропривод сидений, поясничная поддержка
12	DBL  LOCK 25 А — RHD: Система двойной блокировки
13	FR FOG 15 А — До Декабря 2011: Противотуманные фары
FR FOG 7.5 А — С Декабря 2011: Противотуманные фары
14	PWR SEAT FL 30 А — Электропривод сидений, поясничная поддержка
15	OBD 7.5 А — Диагностический разъем
16
17	RR FOG 7.5 А — Задний противотуманный фонарь
18	–
19	STOP 10 А — Стоп-сигналы, верхний стоп-сигнал, тормозная система, электрические стеклоподъемники, система поддержки водителя, сигнал аварийной остановки
20
21	P FR DOOR 25 А — Стеклоподъемник
22	D FR DOOR 25 А — Стеклоподъемник
23
24	DOOR RR 25 А — Стеклоподъемник
25	DOOR RL 25 А — Стеклоподъемник
26	S/ROOF 30 А — Люк
27	ECU-IG NO.1  10 А — Электрические вентиляторы охлаждения, мультиплексная система передачи данных
28	ECU-IG NO.2 10 А — Система поддержки водителя, ремень безопасности с предаварийной системой, внутреннее зеркало заднего вида, датчик скорости рысканья и перегрузки, тормозная система, электрический усилитель рулевого управления, навигационная система, электропривод люка в крыше, преднатяжители ремней безопасности, аудиосистема, аварийная сигнализация, указатели поворота, очистители ветрового стекла, очиститель фар
29
30	GAUGE 10 А — Система регулировки высоты света фар, индикатор напоминания о ремне безопасности переднего пассажира, приборы и указатели
31	A/C 10 A — Система кондиционирования воздуха, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением
32	WASHER 15 A — Омыватель стекла
33	RR WIP 20 A — Стеклоочиститель и омыватель заднего стекла
34	WIP 30 A — Стеклоочиститель
35
36	MET 7.5 A — Приборы и указатели
37	IGN 10 A — Тормозная система, система поддержки водителя, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчик присутствия пассажира, электрические стеклоподъемники, интеллектуальная система входа и запуска
38	PANEL 10 A — Система кондиционирования воздуха, аварийная сигнализация, подогрев сидений, трансмиссия, переключатель положения “Р”, навигационная система, система вентиляции с питанием от солнечных батарей, система кондиционирования воздуха с дистанционным управлением, интеллектуальная система помощи при парковке, очиститель фар, индикатор напоминания о ремне безопасности переднего пассажира, система регулировки высоты света фар, освещение перчаточного ящика, часы, аудиосистема
39	TAIL 10 A — Система регулировки высоты света фар, габаритные огни, задние фонари, освещение номерного знака, задний противотуманный фонарь, противотуманные фары

Дополнительный блок предохранителей

1. 10А WIP NO.4 – Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем
2. 10А WIP NO.4 – Круиз-контроль, динамический радар круиз-контроля, блок управления двигателем

Дополнительные элементы

Схема

Назначение

1. ЭБУ системы управления сдвижной крышей
2. Приемник управления дверью
3. Блок плавкой вставки
4. Распределительный блок высоковольтной аккумуляторной батареи в сборе

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Renault Premium DXI450 — схема предохранителей

Год выпуска: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013.

Предохранитель прикуривателя (розетка) на Renault Premium DXI450 — это предохранитель F14 или 30 (в зависимости от версии) в блоке предохранителей.

Блок предохранителей

Реле безопасности и авторизации

Реле мощности электродвигателя наклона кабины.

ЭБУ иммобилайзера двигателя;

ЭБУ центрального замка дверей;

ЭБУ управления производством воздуха.

Контроллер электрического замедлителя.

Блок управления автоматической коробкой передач.

Электродвигатель очистителя лобового стекла;

Реле задержки времени;

Электродвигатель насоса омывателя лобового стекла;

Электродвигатель привода стеклоочистителя.

Разъем для загрузки данных об автомобиле.

Разница между колесами — лампа

соленоид блокировки механизма

дифференциал заднего колеса;

Электромагнитный клапан включения ВОМ № 1;

Соленоид включения ВОМ №2;

Соленоид включения ВОМ № 3;

Заблокируйте электромагнитный клапан.

Центральный дверной замок.

Одиночный верхний свет со стороны пассажира;

Верхнее освещение (дверь);

Освещение в пространстве подъезда.

Датчик угла блокировки ведущего моста;

Контроллер управляемой оси.

Электроэнергия (освещение) в наличии;

Устройство в разблокированном положении

Контрольная лампа освещения оборудования;

15-контактная розетка прицепа.

Встроенный интерфейс управления ЭБУ.

Дополнительный воздухо-водяной нагреватель;

Резистор правого зеркала заднего вида;

Резистор зеркала заднего вида;

Реле с подогревом и вращением

зеркало заднего вида с электроприводом;

Реле управления оттаиванием

Реле предпускового подогрева воздуха;

Электромагнитный клапан №1;

Соленоид выхлопного тормоза;

Соленоид изменения диапазона;

Электромагнитный клапан, управляющий распределителем двигателя;

Соленоид регулировки скорости

вентилятор охлаждения двигателя.

Электромагнитный клапан моторного тормоза 1;

Тормоз двигателя 2 электромагнитный клапан;

Соленоид выхлопного тормоза;

Соленоид изменения диапазона;

Электромагнитный клапан, управляющий распределителем.

Регулирующий электромагнитный клапан

скорость вентилятора охлаждения двигателя.

Розетка автоматической диагностики

Ротационная лампа №2;

Реле питания поворотной лампы.

ЭБУ управления тормозами EBS.

ЭБУ системы управления питанием автомобиля (ADR).

ЭБУ иммобилайзера двигателя;

Контроллер аварийной остановки кабины;

Реле пост-зажигания №1;

После реле питания зажигания №2;

После реле питания зажигания №3;

Дополнительное силовое реле №1;

Дополнительное реле питания №2;

Реле заземления цепи генератора (ADR);

Тяговый резистор цепи генератора;

Диагностический разъем автомобиля.

Реле заземления цепи генератора (ADR).

Удерживание тормоза для включения рулевого управления;

Реле питания фонарей заднего хода.

Подсветка передней решетки радиатора;

Электродвигатель вентиляции крыши.

Блок управления автоматической коробкой передач.

для системы аудиосвязи;

Преобразователь напряжения (24 В / 12 В — 15 А)

для системы аудиосвязи;

Преобразователь напряжения (24В / 12В) -12 и 24В

Вспомогательная розетка 24 В.

Ближний свет LH.

Подогрев левого сиденья в сборе;

Левое сиденье с подогревом.

Дополнительный воздушный отопитель;

Реле заземления цепи генератора (ADR);

Дополнительный электромагнитный клапан

Реле питания заднего противотуманного фонаря;

Реле мощности дальнего света;

Реле питания противотуманных фар;

Реле питания ночного освещения;

Реле отключения противотуманных фар

при включенном светофоре.

Правый габаритный фонарь № 2;

Левый передний / стояночный габаритный фонарь;

Фонарь габаритный правый № 3;

Фонарь габаритный правый №4;

Правый задний / габаритный свет;

Левая боковая подсветка крыши;

Левый габаритный фонарь установлен на

Блок питания ЭБУ системы управления автомобилем (ADR).

Фонарь габаритный левый №1;

Фонарь габаритный левый №2;

Фонарь габаритный левый № 3;

Фонарь габаритный левый № 4;

Задний левый габаритный фонарь;

Левая боковая подсветка крыши;

Установлен правый боковой габаритный фонарь

на антибликовых полосах.

15-контактная розетка прицепа.

15-контактная розетка прицепа.

Правые сигнальные лампы;

Левая фара дальнего света;

Левый ближний свет;

Задний правый противотуманный фонарь;

Левая задняя противотуманная фара;

15-контактная розетка прицепа.

Правый дальний дальний свет;

Левый дальний дальний свет.

Управление блокировкой обратного зуммера;

Фонари заднего хода;

15-контактная розетка прицепа.

Модуль насоса управления подачей AdBlue;

Соленоид перепуска водяного контура двигателя.

(прицеп и кузовостроитель)
