Ремонт и замена блока предохранителей и реле на toyota gaia

Блоки предохранителей и их расположение в подкапотном пространстве

Прежде чем рассказать о том, где находятся реле и предохранители, следует упомянуть о том, что далеко не все исполнительные блоки на изображениях могут присутствовать конкретно в вашем автомобиле. Обусловлено это несколькими факторами:

• комплектация автомобиля;
• год выпуска и общее оснащение (в зависимости от года в определенных комплектациях оснащение менялось, как, например, наличие ГУР вместо ЭУР);
• предназначение автомобиля для рынка определенных стран (Европа, Америка или же Азия, последние автомобили, как правило, делались для внутреннего рынка Японии).

И если расположенные под капотом блоки и их наличие чаще всего зависит только от комплектации автомобиля, то с оставшимися блоками в салоне не всё так просто, т. к. их расположение зависит от того для какого рынка предназначен автомобиль. Впрочем, этот момент мы затронем чуть позже, а сейчас разберемся с блоками в подкапотном пространстве.

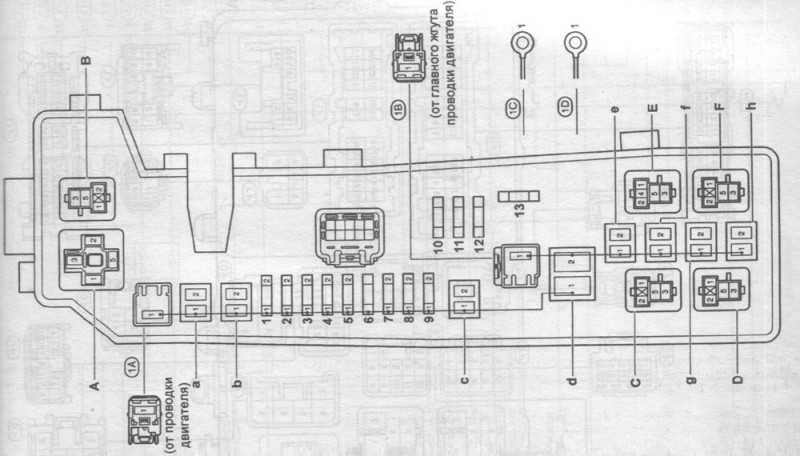

Итак, блок №1 по-умолчанию одинаков у всех Королл. Давайте подробнее рассмотрим его схемотехнику и расположение элементов в нём. На схеме ниже видно основные приходящие разъёмы от кос проводки, они отмечены.

Обозначение предохранителя на схеме	Номинал предохранителя (А)	Предназначение (для какой цепи/узла нужен)
1	15	Освещение (фара пр.)
2	15	Освещение (фара лев.)
3	10	Клаксон
4	10	Аварийная сигнализация, поворотники
5	5	Цепь зарядки
6	Отсутств.	Дополнительный вывод/запасной контакт
7	15	Цепь ЭСУД, цепь режимов работы АКПП
8	15	Цепь ABS, цепь приборной панели, кондиционер, цепь на магнитолу, салонный свет, центральный замок, цепь габаритов
9	30	Замок зажигания
10	Отсутств.	Дополнительный вывод/запасной контакт
11	Отсутств.	Дополнительный вывод/запасной контакт
12	Отсутств.	Дополнительный вывод/запасной контакт
13	Отсутств.	Дополнительный вывод/запасной контакт
a	50	Цепь (ЭМУР) электромеханического усилителя руля
b	40	Головной свет (фары)
c	50	Цепь управления двигателем
d	100	Генератор, обогрев заднего стекла
e	30	Цепь омывателя фар
f	30	Цепь электровентиляторов
g	30 (40)	Цепь системы ABS (VSC — 1)
h	40	Цепь системы ABS (VSC — 2)

Расположение, маркировка и предназначение реле в блоке №1.

Расположение/	Предназначение (для какой цепи/узла нужен)
маркировка
A	Реле (ЭМУР) электромеханического усилителя руля
B	Реле включения электромуфты насоса кондиционера
C	Реле клаксона
D	Реле системы впрыска, бензонасоса
E	Реле №2 включения вентилятора радиатора
F	Реле №1 включения вентилятора радиатора

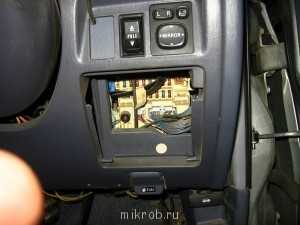

Блок предохранителей в салоне

Основной блок предохранителей и реле в салоне находится под панелью приборов, со стороны водителя за защитной крышкой.

Вариант 1

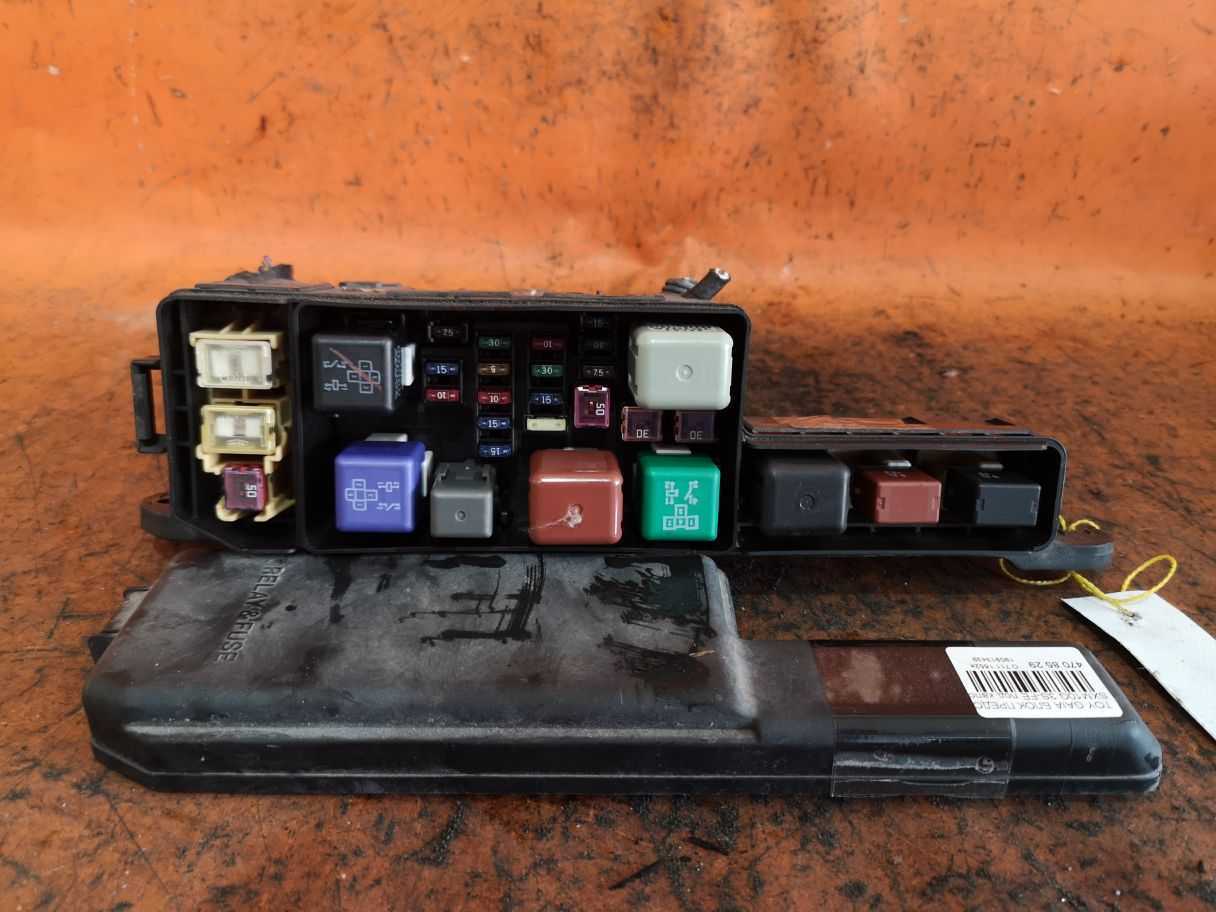

Фото – пример исполнения

Схема

Назначение

1. главное реле системы впрыска для 3Y-EU;
2. реле подогрева топлива для дизельных двигателей;
3. монтажный блок №1;
4. реле задних габаритов;
5. тепловой предохранитель переднего отопителя 30А;
6. реле фар;
7. EFI система управления и самодиагностики двигателя;
8. стартер;
9. mirror управление блоком регулировки зеркал;
10. реле вентилятора переднего отoпителя;
11. POWER силовое тепловое реле, ниже без номера тепловое реле заднего вентилятора отопителя;
12. главное реле двигателя.

• IGN — зажигание;
• STOP — стоп-сигналы;
• GAUGE — клапан O/D, контрольные лампы панели приборов, клапан переключения 2WD-4WD;
• CHARGE — система (лампы) заряда аккумулятора;
• TAIL — габаритные огни;
• ECU+B — (electric control unit battery) — электрический блок управления питание от батареи;
• DOME — освещение салона;
• ECU+IG — (electric control unit ignition) — электрический блок управления питанием от замка зажигания;
• DEFOG — обогрев заднего стекла;
• HEAD (LH) — головной свет левый;
• ENGINE — потребители — трамблер, главное реле, блоки управления;
• A/C — кондиционер;
• WIPER — стеклоочистители;
• TURN — система указателей поворотов;
• HEAD (RH) — головной свет правый;
• RADIO — радио;
• CIG — часы, прикуриватель;
• FOG — противотуманные фары;
• HAZARD — аварийная сигнализация, звуковой сигнал.

Вариант 2

Схема

Расшифровка

1	10А ECU-B – Анти блокировочная система тормозов
2	15А H0RN-HA2 – Звуковой сигнал, аварийная сигнализация
3	5А ST – Стартер
4	10А STOP – Стоп-сигналы
5	15А ACC – Магнитола, часы, прикуриватель
6	10А GAUGE – Реле зажигания, фонари заднего хода
7	5А IGN – Электронный блок управления двигателем
8	15А DEF – Розетка для подключения дополнительных устройств
9	10А TAIL – Указатель поворотов
10	15А RR CIG – Задний прикуриватель
11	20А WIP – Передние и задние габариты, подсветка номерного знака
12	10А TURN – Стеклоочистители и омыватель
13	5А ECU-IG – Обогреватель стекла задней двери
14	10А HTR – Электронный блок управления двигателем, Обогреватель
15А RR HTR (SW) – Задний отопитель

Вариант 3

С обратной стороны блока крепятся реле привода окон и указателей поворотов.

85975A РЕЛЕ, ДОЗАТОР РАЗДВИЖНОЙ ДВЕРИ 94120-41000 ГАЙКА (ДЛЯ СТОПОРНОЙ ПЕДАЛИ СЦЕПЛЕНИЯ) 84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА 84520 ВЫКЛЮЧАТЕЛЬ В СБОРЕ, ЗАПУСК СЦЕПЛЕНИЯ 82730 БЛОК В СБОРЕ, СОЕДИНЕНИЕ ПРИБОРНОЙ ПАНЕЛИ 82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ 82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ) 82661A КРЫШКА, РЕЛЕЙНЫЙ БЛОК, NO.2 85925D РЕЛЕ, PTC НАГРЕВАТЕЛЬ 85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 85930 РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО

Toyota Aygo 1 поколения производилась в 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 и 2014 году. За это время модель прошла обновление 2 раза. В нашем материале Вы сможете найти информацию о расположении электронных блоков управления, описании предохранителей и реле Тойота Айго 1 со схемами блоков и фото примерами их исполнения. Выделим предохранитель прикуривателя.

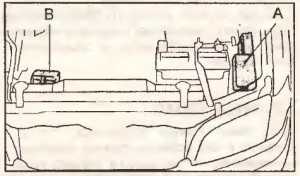

Дополнительные подкапотные блоки №3 и №4

Самые основные блоки мы рассмотрели, теперь самое время рассказать о двух дополнительных блоках. Начнём с блока №3, он находится под капотом, рядом с решеткой радиатора. В этом блоке расположены три реле:

• реле №1 — отвечает за вентилятор радиатора;
• реле №2 — отвечает за вентилятор радиатора;
• реле №3 — отвечает за вентилятор радиатора.

Блок №4 расположен с правой стороны автомобиля по ходу движения, рядом с чашкой стойки подвески. В этом блоке имеет один предохранитель и три реле:

• предохранитель №1 — отвечает за цепь системы ABS (VSC), номинал 7.5А;
• реле «А» — отвечает за включение насоса системы ABS;
• реле «В» — отвечает за работу клапанов системы ABS.

На этом можно закончить нашу обзорную статью об электрике и предохранителях в автомобиле Toyota Corolla 120. Благодарим за прочтение.

Блок в салоне

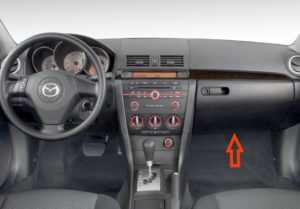

Блок предохранителей и реле в салоне мазда 3 находится под бардачком.

Для доступа надо убрать защитную крышку (1), повернуть винты (2) и блок опустится вниз.

Доступ к блоку

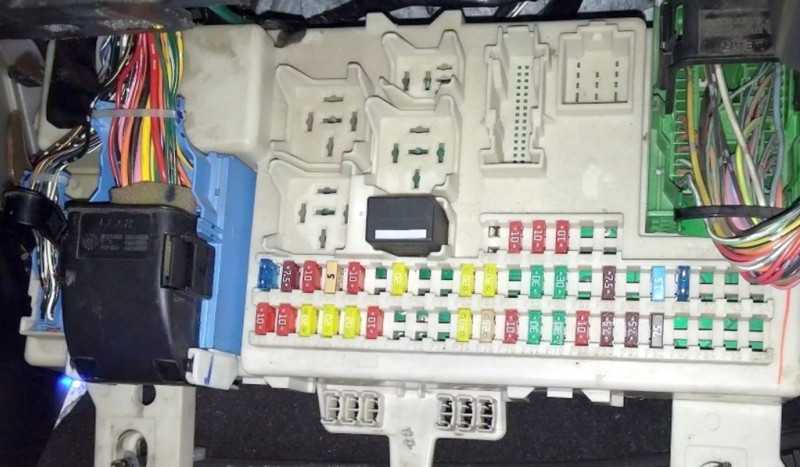

Фото – пример

Схема

Описание предохранителей

F37	15А D/LOCK 2 – Система двойной блокировки замков
F38	10А STOP LAMP/ HORN – Предохранитель стоп-сигнала, звуковой сигнал
F39	10А HEAD HIGH L – Фара дальнего света (левая)
F40	10А HEAD HIGH R – Фара дальнего света (правая)
F41	Резерв
F42	Резерв
F43	15А CIGAR – Прикуриватель
F44	7,5А RADIO – Аудиосистема
F45	10А MIRROR – Предохранитель электрического привода регулировки зеркал заднего вида
F46	7,5А TAILR – Задний габаритный фонарь (правый), передний габаритный фонарь (правый), Фонари освещения регистрационного знака
F47	10А OBD – Защита различных электрических цепей
F48	Резерв
F49	20А TR – LOCK – Трансмиссия
F50	питание микрокомпьютера, головной светфар, указатели поворотов и аварийная сигнализация
F51	головной свет фар, указатели поворотов и аварийная сигнализация, обогрев заднего стекла
F52	20А SUN ROOF – Вентиляционный люк в крыше
F53	20А WASHER – Очиститель и омыватель ветрового стекла
F54	Резерв
F55	30А P/WIND R – Выключатель стекло подъемника (правый)
F56	30А P/WIND L – Выключатель стекло подъемника (левый)
F57	7,5A ALARM – Охранная сигнализация
F58	7,5A M/DEF – Электрические обогреватели наружных зеркал
F59	Резерв
F60	15А HEAD LOW R – Фара ближнего света (правая), корректор фар
F61	15А HEAD LOW L – Фара ближнего света (левая)
F62	Резерв
F63	Резерв
F64	Резерв
F65	10А SAS – Система подушек безопасности
F66	10А METER – Приборная панель, противоугонная система (иммобилайзер)
F67	20А IGNITION – Анти блокировочная система (ABS), противо заносная система (DSC), EHPAS
F68	20А WIPER – Очиститель и омыватель ветрового стекла
F69	20А ENGINE – Для защиты различных электрических цепей
F70	10А IGSIG – Предохранитель автоматического стеклоочистителя, выключателя стекло подъемника
F71	Резерв
F72	Резерв
F73	Резерв
F74	20А SEAT WARM – Подогреватели сидений
F75	25А D/LOCK 1 – Центральный электрический замок
F76	10А АС – Кондиционер воздуха, блок управления отопителем
F77	30А P/WIND L – Выключатель стекло подъемника (левый)
F78	30А P/WIND R – Выключатель стекло подъемника (правый)
F79	10А BACK – Фонари заднего хода
F80	7,5А SUN ROOF – Вентиляционный люк в крыше
F81	7,5А TAILL – Задний габаритный фонарь (левый), передний габаритный фонарь (левый)
F82	7,5А ILLUMI – Предохранитель подсветки панели управления
F83	Резерв
F84	Резерв
F85	Резерв
F86	Резерв

Блок предохранителей Toyota Ipsum 1

Рассмотрены автомобили Ipsum, Picnic с бензиновыми и дизельными двигателями 1996, 1997, 1998, 1999, 2000, 2001 года выпуска.

Расположение блоков управления под капотом автомобиля Toyota Picnic.

1 — реле омывателя фар, 2 — блок реле №7, 3 — блок плавких вставок, 4 — монтажный блок в мотор­ном отсеке, 5 — блок реле в моторном отсеке.

Расположение блоков управления под капотом автомобиля Toyota Ipsum.

1 — правый передний дат­чик SRS, 2 — блок реле №5 (ЗС-ТЕ), 3 — блок репе №5 (3S-FE), 4 — реле све­чей накаливания, 5 — монтажный блок в моторном отсеке, блок плавких вставок, блок реле №2, 6 — левый передний датчик SRS

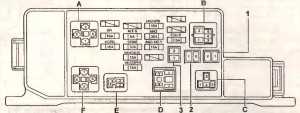

Блоки предохранителей в моторном отсеке A и B.

Подушка безопасности, система ABS

Аварийная сигнализация

Задний кондиционер

Замок зажигания

Замок зажигания, подогреватель топлива

Магнитола

Стеклоподъемники водителя

Генератор

Освещение салона, лампы местного освещения, подсветка багажного отделения, часы

Передние фары (левая)

Передние фары (правая)

Система впрыска топлива

Звуковой сигнал

Звуковой сигнал, аварийная сигнализация

ACC SOCKET, PWR OUTLET

Розетка (багажника)

Этот же блок в развернутом виде.

А — реле системы впрыска, В — глав­ное реле двигателя, С — реле №1 вентилятора радиатора, D — реле фар, Е — реле звукового сигнала, F — реле стартера, 1 — предохранитель CDS З0А, 2 — предохранитель RDI З0А, 3 — предохранитель MAIN 50А.

Блок реле в моторном отсеке на изображении цифра 5.

1 — реле отопителя, 2 — реле №2 вен­тилятора, 3 — реле №3 вентилятора.

Блок плавких вставок на изображении цифра 3.

Блок реле №7 на изображении цифра 2.

1 — реле переключения света фар *1, 2 — предохранитель HEAD LO (LH)* , 3 — предохранитель HEAD LO (RH)* , 4 — реле электромагнитных клапанов ABS.

*1 — модели с системой освещения в дневное время.

Блок реле на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16)

Расположение блоков управления в салоне тойота ипсум.

7 — реле топлив­ного насоса, 8 — блок управления двигателем, 9 — блок управления каме­рой заднего вида, 10 — центральный монтажный блок, 11 — усилитель маг­нитолы, 12 — ТВ-приемник ( с 08.97), 13 — блок реле №1, 14 — реле заднего отопителя, 15 — монтажный блок в салоне, 16 — блок реле на перегородке моторного отсека, 17 — реле питания дополнительного оборудования, 18 — реле управления центральным замком, 19 — центральный датчик сис­темы SRS, 20 — датчик замедления (ABS), 21 — усилитель кондиционера, 22 — блок управления ABS, 23 — блок предохранителей, 24 — блок управле­ния системы парковки, 25 — кронштейн разъема.

Расположение блоков управления в салоне тойота пикник.

6 — реле управления замками дверей, 7 — блок управления иммобилайзером, 8 — центральный монтаж­ный блок, 9 — блок управления двигателем (модели с МКПП), блок управ­ления двигателем и АКПП (модели с АКПП), 10 — реле системы освещения в дневное время, 11 — реле топливного насоса, 12 — блок управления ABS, 13 — усилитель кондиционера, 14 — реле разъема подключения дополни­тельного оборудования, 15 — монтажный блок разъема подключения до­полнительного оборудования, 16 — усилитель иммобилайзера, 17 — датчик системы SRS, 18 — монтажный блок в салоне, 19 — интегрированное реле, 20 — реле заднего отопителя, 21 — блок реле в перегородке моторного от­сека.

Расположение монтажного блока в салоне.

Источник статьи: http://avtoblokrele.ru/toyota/blok-predohranitelej-toyota-ipsum-1.html

Блок предохранителей в салоне

Блок предохранителей расположен за перчаточным ящиком в приборной панели (со стороны водителя).

Схема блока предохранителей

Распределение предохранителей на приборной панели

№	Имя	Сила тока	Описание
20	Блок подогрева сидений	20А	1997-2000: не использовался. 2001: Обогрев сидений
21	Водонагреватель	10А	Кондиционер, обогрев заднего стекла, система запуска двигателя
22	Датчики	10А	Датчики и измерительные приборы, фонари заднего хода, круиз-контроль, система зарядки, контроль тяги, система дневных ходовых огней, электрические стеклоподъемники, индикаторы напоминания об обслуживании и предупреждающий зуммер
23	Щетки стеклоочистителя	20A или 25A	Щетки стеклоочистителя и стеклоомыватели (1997-1998: 20A; 1999-2001: 25A)
24	Водонагреватель	10А	Наружное зеркало заднего вида с подогревом
25	ECU-IG	15А	Круиз-контроль, антиблокировочная тормозная система, электрическая антенна, система подушек безопасности SRS, преднатяжители ремней безопасности, противоугонная система, блокировка переключения передач, контроль тяги, система дневных ходовых огней, замки с беспроводным дистанционным управлением, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
26	IGN	5A	Приборы и средства управления, система зарядки, система подушек безопасности SRS, преднатяжители ремней безопасности, система раздельного впрыска топлива/система последовательного многоточечного впрыска топлива
27	Остановить	15А	Стояночные огни, круиз-контроль, высоко расположенные стоп-сигналы, антиблокировочная тормозная система, управление блокировкой переключения передач, система распределенного впрыска топлива/система распределенного впрыска топлива
28	Счетчики	10А	Стояночные огни, подсветка номерного знака, задние фонари, передние боковые габаритные огни, дневные ходовые огни, раздельный впрыск топлива/система последовательного многоточечного впрыска топлива
29	Носки	15А	Розетка
30	OBD	7.5A	Бортовая диагностическая система
31	ТУМАН	15А	Нет схемы
32	первый выпуск	5A	Датчики и приборы, система распределенного впрыска топлива/последовательная многоточечная система впрыска топлива
33	Дверь	25А	1997-1999: Электрическая система блокировки дверей, противоугонная система, система контроля крышки топливного бака. 2000-2001: Электрическая система блокировки дверей, противоугонная система
34	Группа секций	7.5A	Датчики и счетчики, аудиосистема, прикуриватель, подсветка перчаточного ящика, часы, управление освещением приборной панели, индикатор напоминания об обслуживании, подсветка панели управления кондиционером, подсветка пепельницы, предупреждающая лампа об опасности, система дневных ходовых огней, управление подогревом сидений, подогрев заднего стекла, автоматическая коробка передач с электронным управлением
35	Переменная скорость	7.5A	Аварийные мигалки
36	RAD-#2	7.5A	Аудиосистема, электрическая антенна
37	CIG	15А	Прикуриватель, управление блокировкой переключения передач, управление замками дверей с электроприводом, противоугонная система блокировки, система подушек безопасности SRS, преднатяжитель ремня безопасности, обогреватель зеркал заднего вида, система кондиционирования воздуха
42	Delf	40А	Заднее стекло с подогревом
43	PWR	30А	Система управления стеклоподъемниками с электроприводом, сиденья с электроприводом, люк с электроприводом
44	AM1	40А	1999: Омыватели фар. 2000-2001: предохранители POWER-OUTLET, CIG, RAD-#2, TURN, WIPER, ECU-IG, GAUGE и HEATER.

Блок предохранителей ⇐ Noah Town\Lite Ace. Электрооборудование, оптика

Сообщение bviktor » 17 янв 2014, 17:53

Сообщение Evgesha76 » 27 май 2014, 06:01

Сообщение Леха » 27 сен 2014, 06:54

Сообщение Карпуха » 27 сен 2014, 15:26

Сообщение Леха » 27 сен 2014, 17:54

Сообщение Mr.Oleganya » 03 май 2019, 10:52

Сообщение kushmylev » 10 мар 2020, 16:28

Отправлено спустя 4 минуты 14 секунд: Получается езжу без этого предохранителя номер.1 отвечающего за АБС но АБС прекрасно работает,а настройки печки сбиваются после остановки двигателя.

Отправлено спустя 1 минуту 29 секунд: Машина Таун Айс Ной 98г. 3СТ, CR-50.

Сообщение Kostyn967 » 29 мар 2020, 05:07

Схема предохранителей Honda Odyssey USA (2005-2010)

*возможно небольшое несоответствие с реальным расположением тех или иных предохранителей, в частности из-за различия в годе выпуска, т.к. 2005-2006 отличаются от 2007-2010, для уточнения можно посмотреть и сопоставить расположение на сайте НАЖАТЬ СЮДА либо обратитесь к инструкции по своему модельному году НАЖАТЬ СЮДА.

• Микроб.ру
• Часовой пояс: UTC+03:00
• Удалить cookies

Создано на основе phpBB Forum Software phpBB Limited Русская поддержка phpBB

Time: 0.242s | Peak Memory Usage: 7.61 МБ | GZIP: On

Источник статьи: http://mikrob.ru/viewtopic.php?t=150402

Блоки в салоне

Расположение

Схема расположения

Описание

1. Блок управления навигацией
2. Реле отопителя
3. Блок реле
4. Блок предохранителей
5. Реле указателей поворота (аварийная сигнализация)
6. Распределительный блок
7. Блок управления кондиционером (без навигации)
8. Блок управления противоугонной системой
9. Блок сетевого шлюза
10. Компьютер транспондера ключа
11. Блок управления электрооборудованием кузова
12. Распределительный блок
13. Блок управления двигателем
14. Блок управления кондиционером (при наличии навигации)
15. Блок блокировки селектора коробки передач
16. Центральный блок подушек безопасности
17. Усилитель транспондера ключа

Блок предохранителей

Он находится в нижней части панели приборов.

Схема

Обозначение

1	7,5A IGN – 2001-2003: Комбинация приборов, система подушек безопасности SRS
10A IGN – 2004-2007: Комбинация приборов, система подушек безопасности SRS, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система классификации переднего пассажира
2	7,5A RADIO NO.2 – Аудио система, блокировка селектора коробки передач, навигация, развлекательная система для задних пассажиров, кондиционер, блок управления электрооборудованием кузова
3	15A CIG – Прикуриватель
4	20A D RR DOOR – 2001-2003: Стеклоподъемник
20A D RR DOOR – 2004-2007: Стеклоподъемник
5	15A PWR OUTLET – 2001-2003: Розетки
15A PWR OUTLET – 2004-2007: Розетки
6	10A FR FOG – 2001-2003: Передний противотуманный свет
20A FR FOG – 2004-2007: Передний противотуманный свет
7	15A SRS-IG – 2001-2003: Система подушек безопасности SRS
8	15A ECU-IG – 2001-2003: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, круиз-контроль, аварийная сигнализация, система запуска
10A ECU-IG – 2004-2007: Люк, ABS, VSC, блокировка селектора коробки передач, система зарядки, система запуска
9	25A WIPER – Стеклочиститель и омыватель
10	20A P RR DOOR – 2001-2003: Стеклоподъемник
20A P RR DOOR – 2004-2007: Стеклоподъемник
11	25A P FR DOOR – 2001-2003: Стеклоподъемник, освещение в дверях, центральный замок
25A D FR DOOR – 2004-2007: Стеклоподъемник, освещение в дверях, центральный замок
12	20A S/ROOF – Люк
13	15A HEATER – 2001-2003: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
10A HEATER – 2004-2007: Кондиционер, вентилятор системы охлаждения, обогрев заднего стекла, обогрев зеркал, комбинация приборов
14	7,5A IG1 – Лампы заднего хода, VSC, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, обогрев зеркал, центральный замок, навигация, блок управления электрооборудованием кузова
15	15A RR WIP – Задний стеклоочиститель
16	20A STOP – Лампы стоп-сигнала, дополнительный стоп-сигнал, ABS, VSC, блокировка селектора коробки передач, круиз-контроль, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, освещение прицепа, блок управления электрооборудованием кузова
17	7,5A OBD – Диагностический разъем
18	15A SEAT HTR – Подогрев сидений
19	15A IG2 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система зарядки, система запуска
20	20A WASHER – Омыватель стекла, индикатор низкого уровня омывающей жидкости
21	7,5A RR FOG – Задний противотуманный свет
22	20A FR DEF – Кондиционер, обогрев зеркал
23	20A D FR DOOR – 2001-2003: Стеклоподъемник, освещение в дверях
20A D FR DOOR – 2004-2007: Стеклоподъемник, освещение в дверях, блок управления электрооборудованием кузова
24	10A TAIL – Габаритный свет, освещение номерного знака, подсветка панели приборов
25	7,5A PANEL – Подсветка панели приборов, освещение прицепа
26	40A AM1 – Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
27	30A POWER – Сиденья с электроприводом

С обратной стороны блока могут крепится некоторые реле.

Схема

Назначение

R1	Габаритный свет
R2	Противотуманный свет
R3	Вспомогательное реле (ACC)

Схема

Расшифровка

R1	Топливный насос (Circuit Opening)
R2	Подогрев сидений
R3	Обогрев зоны покоя щеток

Дополнительные элементы

Схема

Описание

1. Блок управления люком
2. Распределительный блок
3. Блок управления развлекательной системой для задних пассажиров (без заднего отопителя)
4. Блок управления центральным замком
5. Реле заднего отопителя
6. Аудио усилитель
7. Блок управления развлекательной системой для задних пассажиров
8. Блок управления стекло подъемниками
