Scania Multi 1402 Eng + Rus :
Электронный каталог СКАНИЯ — SCANIA MULTI поставляется на двух DVD и содержит информацию о запасных частях, аксессуарах, а также правила изменения и модификации шасси, правила размещения седла и осей, расчёт нагрузки на раму и т.д. Ремонтная информация в программе представлена на русском и английском языках. Руководства по ремонту включают подробные электрические схемы, процедура сборки и разборки агрегатов. Кузовной ремонт и т.д.Электронный каталог запчастей для 3-, 4-, P-, G-, R, и T- серий грузовиков Скания и для 4-, K- и N- серий автобусов Скания. Ремонтная информация для Scania 4-, P-, G-, R и T- серий, 4-, K- м N- серий автобусов.
Вся информация в программе SCANIA представлена начиная с 1985 года, для грузовых автомобилей, шасси и автобусов SCANIA 3-ей и 4-ой серий, для всех регионов (различаются оборудованием и исполнением).
Работать с каталогом SCANIA просто, достаточно начальных знаний английского или немецкого языка, кроме того, в программе SCANIA есть поддержка ещё несколько языков, в том числе РУССКОГО. После установки оболочки программы SCANIA и данных на жесткий диск, не забудьте указать в Multi Config пути к директориям Chassi, Catalog и ServInfo, иначе программа просто не будет работать.
Новые добавления в каталоге — программа SCANIA теперь охватывает ВСЕ регионы (ASIA, AMERICA, EUROPE, AUSTRALIA, AFRICA). В старой версии программы SCANIA содержалась информация только для машин европейского рынка.
Как идентифицировать машину без программы, написано в статье Идентификация SCANIA
Работа с программой Scania.
Введя номер шасси в окно ‘Chassis no.:’ и нажав Find – в нижнем окне увидите расшифровку по данным машины.
Затем, при нажатии клавиши Use активизируются возможности программы – значок ‘Коробка’ позволяет просмотреть (при выборе раздела) и открытия подраздела запасные части.
Те – же действия с клавишей ‘Часы’ – позволят просмотреть нормы по замене, выбранного агрегата/узла.News in Multi
For Multi 1505 DVD there will be temporary measures taken regarding Disc 1.
There will be 2 pieces of Disc1, they are named Disc1.1 and Disc 1.2, which will be visible on the DVD-labels. This also means that a shipment of Multi will contain 3 discs for 1505.
The reason for this is that the max limit for the SqlExpress database has been reached. To be able to cope with this we had to make this temporary solution.
The DVDs are divided in languages. This also means that you can only have one (1) of the Disc installed i.e. parallel installation is not possible.
The languages are located on the two discs as stated below:
Disc 1.1 — cs-CZ, de-DE, en-GB, es-ES, fi-FI, fr-FR, it-IT, nl-NL, pl-PL, sv-SE.
Disc 1.2 — en-GB, fa-IR, ja-JP, ko-KR, pt-BR, ru-RU, tr-TR, zh-CN, zh-TW.
NB. For the 1505 DVD-issue there is a new strategy in place which will result in only 2 DVDs as usual.
This is a not new version of the application but we recommend that both the application and data must be installed.
Multi 6 has a modernised structure which will enable better possibilities for maintenance and development.
Проверка состояния ручейкового ремня
Важно! Необходимо сохранять первоначально заданное направление движения ручейкового (поликлинового) ремня в случае его снятия с дальнейшей установкой
- После снятия ремень оставляется на валу вентилятора. Так проще сохранить первоначально заданное направление движения, когда потребуется одеть ремень на шкивы.
- Ремень тщательно осматривается.
Небольшие трещины на рабочей стороне ремня допустимы
Если на рабочей стороне ремня имеются глубокие трещины или отсутствуют фрагменты гребней, ремень заменяется.
Проверяется степень износа ручейкового ремня.
Признаки допустимого износа поликлинового ремня — может использоваться.
Поликлиновой ремень износился до корда – подлежит замене.

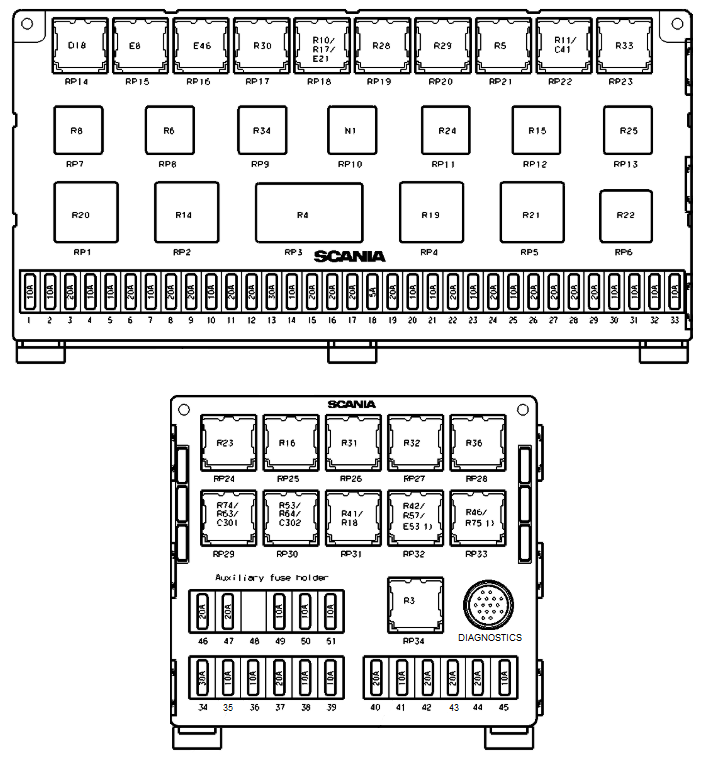

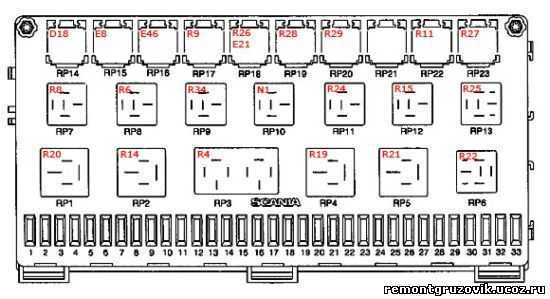

Перечень предохранителей Scania 4-series.
В таблице представлена информация о назначении предохранителей, маркировка провода подключенного к этому предохранителю, номер питающего реле подающего напряжение к предохранителю.
| Питающеереле | №предохран. | №провода | Номинал | Назначение |
| RP1 | 1 | 15A | 10A | Счетчик пробега/термометр, тахограф, зуммер, диагностика ABS |
| RP1 | 2 | 15B | 10A | Мигающие сигналы, ограничитель нагрузки на ось, ограничитель скорости, индикатор складывания подножки |
| RP1 | 3 | 15C | 20A | Сигналы заднего хода |
| RP1 | 4 | 15D | 10A | Моторный тормоз, ограничитель белого дыма, индикаторная лампа дополнительного оборудования |
| RP1 | 5 | 15E | 10A | Корбка передач |
| RP1 | 6 | 15H | 20A | ABS, тормозные сигналы |
| RP1 | 7 | 15G | 10A | Подъм подвесной оси, блокировка дифференциала, отбор мощности, датчик давления |
| RP1 | 8 | 15F | 20A | Стеклоочистители и стеклоомыватели лобового стекла и фар, интервальная работа стеклоочистителей |
| RP1 | 9 | 15K | 20A | Звуковой сигнал, вентилятор, кондиционер, А/С (Air Condition), электронный контроль температуры (ЕТС) |
| RP1 | 10 | 15L | 10A | Механическая воздушная подвеска/ELC, 2-управляемых оси, ретардер |
| RP1 | 11 | 15M | 20A | Электрический стеклоподъёмник левая сторона |
| RP1 | 12 | 15N | 20A | Электрический стеклоподъемник правая сторона. Передние противотуманные фары |
| RP1 | 13 | 15P | 30A | ABS прицепа |
| 14 | 30A | 10A | Тахограф, счетчик пробега/термометр, ELC, ACL(автоматическая центральная смазка), сидения | |
| 15 | 30B | 20A | Лампа приглушенного освещения, центральный замок, гнездо переноски, прикуриватель, внутреннее освещение | |
| 16 | 30C | 20A | Диагностика, местное освещение | |
| 17 | 30D | 20A | Радиоаппаратура, сидения | |
| PR1 | 18 | 15R | 20A | Реле клапана ABS |
| 19 | 30E | 20A | Питание EDC | |
| 20 | 15U | 10A | Блок управления EDC, прерывание подачи топлива | |
| RP1 | 21 | 15S | 30A | EBS |
| RP4 | 22 | 61A | 20A | Электрообогрев сидений и зеркал заднего вида |
| RP1 | 23 | 15T | 5A | Блок управления ABS, прицеп |
| RP4 | 24 | 61C | 20A | Автоматическая регулировка фар, воздухоосушитель |
| 25 | 58B | 10A | Освещение панели приборов | |
| RP5 | 26 | 58A | 20A | Рабочее освещение, освещение на крыше |
| RP5 | 27 | 58L | 20A | Левый стояночный сигнал, верхние габаритные огни |
| RP5 | 28 | 58R | 20A | Правый стояночный сигнал |
| RP5 | 29 | 58C | 20A | Передние и задние противотуманные фары |
| RP3 | 30 | 56AL | 10A | Левый дальний свет |
| RP3 | 31 | 56AR | 10A | Правый дальний свет, местное освещение |
| RP3 | 32 | 56BL | 10A | Левый ближний свет |
| RP3 | 33 | 56BR | 10A | Правый ближний свет, электрическая регулировка высоты света фар |
| 34 | 30F | 20A | Дополнительный обогреватель, опрокидывание кабины | |
| 35 | 30G | 10A | Обогреватель при короткой остановке, электронный блок управления температурой, холодильник | |
| RP2 | 36 | 15XD | 10A | Флейм-старт, отбор мощности, прикуриватель, VPS(сигнализация и защита) |
| RP2 | 37 | 15XE | 20A | Подогреватель топлива |
| RP4 | 38 | 61D | 10A | Флейм-старт, подогреватель топлива, подогрев сидения |
| RP4 | 39 | 61E | 10A | Подогреватель батареи, ACL(автоматическая смазка шасси) |
| 40 | 30H | 20A | Электрический люк, трипкомпьютер FMS, подготовка сотовая связь | |
| 41 | 30K | 10A | Opticruise, блок часы, VPS(сигнализация и защита) | |
| 42 | 15H | 20A | EBS | |
| 43 | 58D | 20A | Дополнительное оборудование | |
| 44 | 15XF | 20A | Подогрев фильтра, дополнительное оборудование | |
| 45 | 15XG | 10A | Дополнительное оборудование |
Предохранители Скания 4: где находятся, замена
Scania 4 является ярким примером мощного крупногабаритного тягача, который используется для транспортировки больших объемов различных грузов. Данный автомобиль характеризуется возможностью с максимально экономической эффективностью транспортировать любой груз, однако при пренебрежительном обслуживании авто топливная эффективность резко снижается.
Чтобы сохранить высокий КПД двигателя необходимо своевременно обслуживать все системы транспортного средства, в частности осматривать работоспособность электроцепи авто и проверять на исправность предохранители.
Помните, любой неисправный элемент в авто в глобальной перспективе серьезно сократит эксплуатационный ресурс всех систем двигателя и станет причиной увеличения расхода топлива.
Плавкие предохранители, позиции B1-B60
| Плавкий предохранитель (№) | Номинал (А) | Работа |
|---|---|---|
| 1 | 10 | Подача напряжения, реле 61 |
| 2 | 20 | Нод двери, сторона водителя |
| 3 | 20 | Нод двери, сторона пассажира |
| 4 | 20 | Подача напряжения, блок управления (СОО) |
| 5 | 10 | Замок зажигания |
| 6 | 10 | Соединение, диагностика |
| 7 | 5 | Переключатель, ноды CAN |
| 8 | 20 | Гнездо 24 В |
| 9 | 10 | Подача напряжения, блок управления (RTC) |
| 10 | 5 | Датчик расстояния |
| 11 | 10 | Тахограф |
| 12 | 5 | Переключатель, наружное освещение |
| 13 | 20 | Нагнетатель воздуха |
| 14 | 10 | Щиток приборов |
| 15 | ||
| 16 | 5 | Дистанционное управление, LIN |
| 17 | 30 | Кофеварка |
| 18 | 5 | Передняя видеокамера |
| 19 | 5 | Система часов и таймера |
| 20 | 15 | Внутреннее освещение |
| 21 | 20 | Топливный фильтр |
| 22 | 20 | Фильтр с влагоотделителем |
| 23 | 10 | Проблесковый маяк |
| 24 | 20 | BCI |
| 25 | 10 | Соединение, Cotel |
| 26 | 5 | Сигналы тревоги |
| 27 | 10 | Стояночный отопитель |
| 28 | 10 | Холодильник |
| 29 | 30 | Подъем кабины |
| 30 | ||
| 31 | 10 | Alcolock (блокиратор запуска при наличии паров алкоголя в дыхании водителя) |
| 32 | 20 | WTA |
| 33 | 10 | Верхний люк |
| 34 | ||
| 35 | 5 | Блок оплаты дорожных сборов |
| 36 | 5 | HVF |
| 37 | 20 | Замок, разъем прицепа |
| 38 | ||
| 39 | ||
| 40 | 5 | Дистанционный иммобилайзер автомобиля (блок управления) |
| 41 | 5 | Подъем кузова самосвала |
| 42 | ||
| 43 | 10 | Внутреннее освещение |
| 44 | 10 | Шланг с электроподогревом |
| 45 | 20 | Топливный охладитель |
| 46 | 20 | Топливный охладитель |
| 47 | 10 | Централизованная система смазки шасси |
| 48 | 5 | Мобильное устройство |
| 49 | 5 | Складывающаяся подножка |
| 50 | 20 | Сабвуфер |
| 51 | 20 | Охладитель кабины |
| 52 | 5 | Подъем кабины |
| 53 | 20 | Освещение рабочей зоны |
| 54 | 5 | Электрический стояночный тормоз |
| 55 | 10 | Пневматическая система |
| 56 | 5 | Allison |
| 57 | 20 | Кондиционер |
| 58 | Not used | Not used |
| 59 | 30 | ABS, прицеп |
| 60 | 10 | Стоп-сигнал, прицеп |
| 61 | 20 | BCI II |
| 62 | 10 | ELC Extended (расшир.) |
| 63 | 10 | TPM Extra long |
| 64 | 20 | Электронно-пневматическая тормозная система (EBS) |
| 65 | 20 | Электронно-пневматическая тормозная система (EBS) |
| 66 | 20 | Бак, реагент |
| 67 | 20 | Насос, реагент |
Предохранители и реле в салоне Скания 5 — 6 серия
Монтажный блок расположен в панели управления со стороны пассажира. Блок закрыт защитной крышкой, в блоке есть вкладыш с обозначениями элементов в блоке.
Схема блока предохранителей Scania PGRT 5-6 серии
Описание
| 1 | 5А ECU, ABS/EBS прицепа |
| 2 | 30А Клапаны прицепа |
| 3 | 5А PT01, PT02, GMS, BWE, ZTE, старт-стоп |
| 4 | 2А Регулировка зеркал, сигнализация при движении задним ходом |
| 5 | 5А Внутреннее освещение (exclusive), предупреждение об уходе с выбранной полосы движения |
| 6/1 | 20А Левый стеклоподъемник |
| 6/2 | 30А Стекло подъемник, левая сторона, двойная кабина |
| 7 | 20А Дополнительный кондиционер, двойная кабина |
| 8 | 10А Прикуриватель |
| 9 | 5А Круиз-контроль/ AICC |
| 10 | 5А ACC/MCC, тахограф |
| 11 | 10А Блокировки дифференциалов, ABS 6-канальная |
| 12 | 5А Дневные ходовые огни, дополнительный выключатель освещения |
| 13 | 10А Механизм подъема дополнительного моста, EEC |
| 14 | 5А Надувная подушка безопасности, преднатяжитель ремня безопасности |
| 15/1 | 20А Правый стеклоподъемник |
| 15/2 | 30А Стекло подъемник, правая сторона, двойная кабина |
| 16 | 10А Алкотестер (alcolock), напряжение от клеммы 15 |
| 17 | 20А Кузов |
| 18 | 5А Выключатель «массы» аккумулятора |
| 19 | 20А Координатор |
| 20 | 20А Подача напряжения, блок управления EMS |
| 21 | 10А Замок зажигания |
| 22 | 20А Подача напряжения, блок управления EMS |
| 23 | 10А Инвертор |
| 24 | 20А ABS/ EBS |
| 25 | 10А Подача напряжения, блок управления ELC |
| 26 | 20А Вентилятор кабины |
| 27 | 5А CT |
| 28 | 20А Люк в крыше |
| 29 | 10А Приборный щиток, тахограф |
| 30 | 30А Кузов |
| 31 | 10А Блок управления AWD, освещение салона |
| 32 | 10А SDP3 (диагностика) |
| 33 | 10А Комплект подготовки для регистрации дорожных сборов (для Швейцарии), проблесковый маячок |
| 34 | 20А Преобразователь напряжения 24 В/12 В, электрическая розетка 12 В |
| 35 | 20А Электрическая система дополнительного оборудования |
| 36/1 | 20А OPC |
| 36/2 | 10А Allisson |
| 37 | 10А Центральная блокировка |
| 38 | 15А Дополнительный отопитель (ATA, WTA) |
| 39 | 10А Панель выключателей фонарей заднего хода |
| 40 | 20А Электрическая розетка 24 В |
| 41 | 10А Блок управления APS, электрическая система дополнительного оборудования |
| 42 | 20А Электрический механизм опрокидывания кабины |
| 43 | 10А Холодильник |
| 44 | 10А Алкотестер (Alcolock) |
| 45 | 20А Обогрев зеркала заднего вида, обогрев лобового стекла |
| 46 | 10А Обогрев сиденья, вентилятор охлаждения масла |
| 47 | 10А Таймер двигателя, обогрев топливного фильтра, обогрев водо отделительного всасывающего фильтра |
| 48 | 10А Кузов |
| 49 | 30А RES, MGU |
| 50 | 5А Желтая и зеленая шина предупреждения |
| 51 | 30А Насос охлаждающей жидкости |
| 52 | 2А Тревога |
| 53 | 2А Предупреждение об открытом люке крыши |
| 54 | 10А Габаритный фонарь, левый борт |
| 55 | 10А Габаритный фонарь, правый борт |
| 56 | 5А Фоновое освещение, габаритные фонари |
| 57 | 20А Кузов |
| 58 | 10А Прицеп, левая сторона |
| 59 | 10А Прицеп, правая сторона |
| 60 | 20А Рабочее освещение |
| 61 | 2А FMS, Кузовное оборудование |
| 62 | 2А Преобразователь напряжения 24 В/12 В, дистанционный иммобилайзер |
| 63 | 10А Блок предупреждений для водителя, передняя видеокамера |
| 64 | 5А SMS |
| 65 | 20А Турбокомпрессор с изменяемой геометрией |
| 66 | 10А Питание, блок управления TPM |
| 67 | 30А Кухонный модуль, система подъёма кабины |
| 68 | 10А Напряжение питания ТВ |
| 69 | 20А Блокировка моста прицепа/ вентилятора охлаждения масла |
| 70 | 10А Радар |
| 71 | 20А Подогреватель топлива, система топливного охладителя |
| 72 | 10А Электрический привод дроссельной заслонки |
| 73 | 20А Подогреватель топлива, система топливного охладителя |
| 74 | 10А Очистка фар |
| 75 | 30А Насос охлаждающей жидкости |
| 76 | 5А Преобразователь постоянного тока, блок аккумуляторов |
| 77 | 5А Блок аккумуляторов |
| 78 | 15А Насос охлаждающей жидкости, коробка передач |
Схема блока с реле Скания 5-6 серии
Описание
| RP1 | Подача напряжения от клеммы 15 |
| RP2 | Подача напряжения от клеммы 15 |
| RP3 | управляется VIS |
| RP4 | Подача питания от клеммы 58, управляется VIS |
| RP5 | Внутреннее освещение |
| RP6 | Механизм подъема дополнительного моста |
| RP7 | Стоп – сигналы |
| RP8 | Фонарь заднего хода |
| RP9 | Блок резисторов для автомобилей с круиз-контролем без кнопок этой системы на рулевом колесе |
| RP10 | ECU для подготовки FMS |
| RP11 | ECU для подготовки FMS |
| RP12 | Реле AC (Crew Cab) |
| RP13 | Предохранительный переключатель |
| RP18 | Дополнительное реле подачи питания от клеммы 15 для автомобилей типа S |
| RP19 | Реле электронной системы подъема кабины |
| RP20 | Задний подъёмный борт и кухонное оборудование |
| RP23 | Дополнительный фонарь |
| RP24 | Дополнительный фонарь |
| RP25 | Дополнительный фонарь |
Схема предохранителей автомобиля-самосвала на Scania 4 с расшифровкой
Перекрестная схема плавких перемычек изображена на защитном покрытии предохранительного модуля.
Плавкие вставки нумеруются буквами и цифрами (F1–F33). Перемычки № 1–2, 7, 20, 21, 25, 26, 32 красного цвета, размер – mini, номинальный ток – 10 А.
На электрической схеме указаны все элементы и связи между ними. Токовые реле обозначены латинской буквой R. Графическое изображение знакомит водителя с контактами прерывателей RP7– RP (2-й ряд модуля слева) и PR1–R6 (3-я полоса).
Плавкие элементы обозначены на чертеже в форме прямоугольников.
Предохранитель стеклоподъемника
Преобразователь для механизма опускания окон находится в левой части модуля салона. F11 темно-зеленого цвета, номинальная емкость – 20 А. Справа расположена вставка F12 желтой окраски, она контролирует работу стеклоподъемника авто.
Корпус выключателей выполнен из синтетического матового гладкого материала. Размер mini (16 мм), серия S1035. Защитные приспособления установлены на изоляционную панель.
Преобразователи недорогие, проводники тока выполнены из олова и покрыты цинковым сплавом.
Предохранитель тахографа
Автолюбители отмечают на схеме прерыватель на 10 А, плоский, красного цвета, контролирующий тахограф. F1 расположен в 4-м ряду модуля. Размер mini, не разборный, цилиндрический. Обеспечен контактами, установленными на изоляционную панель. Защитное приспособление обладает высокой устойчивостью к механическим колебаниям и ударным воздействиям.
Схема предохранителей центральной панели.
Предохранитель прикуривателя
В правом основном модуле (4-й ряд слева) находится преобразователь F36, контролирующий прикуриватель. Перемычка красного цвета на 10 А закреплена на панели серии 81039. Коммутационная способность – 100 кА. Вставка выдерживает температуру окружающего воздуха -40…+40°С и атмосферное давление – 4,1 кПа.
Предохранитель кондиционера
Защитное приспособление желтого цвета (F9, 20 А) находится в 4-м нижнем ряду слева от водителя.
Плавкая вставка срабатывает при токовых перегрузках и отключает электрическую цепь. Характеристика коммутационного устройства и его размещение в коробке указаны в заводской инструкции.
Параметры цилиндрической перемычки: стандартная (IEC60269), ток короткого замыкания – от 20 до 120 кА, размеры: 8х31, 10х38, 14х51, 22х28.
