Запись для себя и для тех, кому это интересно и может пригодиться. Сделано так, как удобно себе для визуального восприятия. Если кому то такое отображение не нравится, есть файл Exel оригинал, берите, исправляйте, делайте под себя как хотите. Все данные собраны на просторах Драйва и отобрано только то, что мне на данный момент было нужно для подключения доп источников. Выкладываю полный скрин файла и сам файл. Если есть дополнения, говорите, дополню.

З.Ы. Все данные по комплектации Activ. Другие комплектации могут отличаться (где во втором столбце у меня стоит «нет», у вас он может использоваться). Строки, выделенные красным, скорее всего не задействованы во всех комплектациях (уверен на 90%). Строки, выделенные зелёным, питание появляется после включения зажигания. В более полных комплектациях предохранители №27 и №37 могут быть задействованы. В предохранителях, где питание появляется после зажигания, происходит «провал» напряжения при заводе авто.

Предохранители и реле в салоне Шкода Кодиак

Блок предохранителей и реле расположен в нижней части панели управления со стороны водителя. Для доступа к блоку необходимо извлечь перчаточный ящик, как показано на фото.

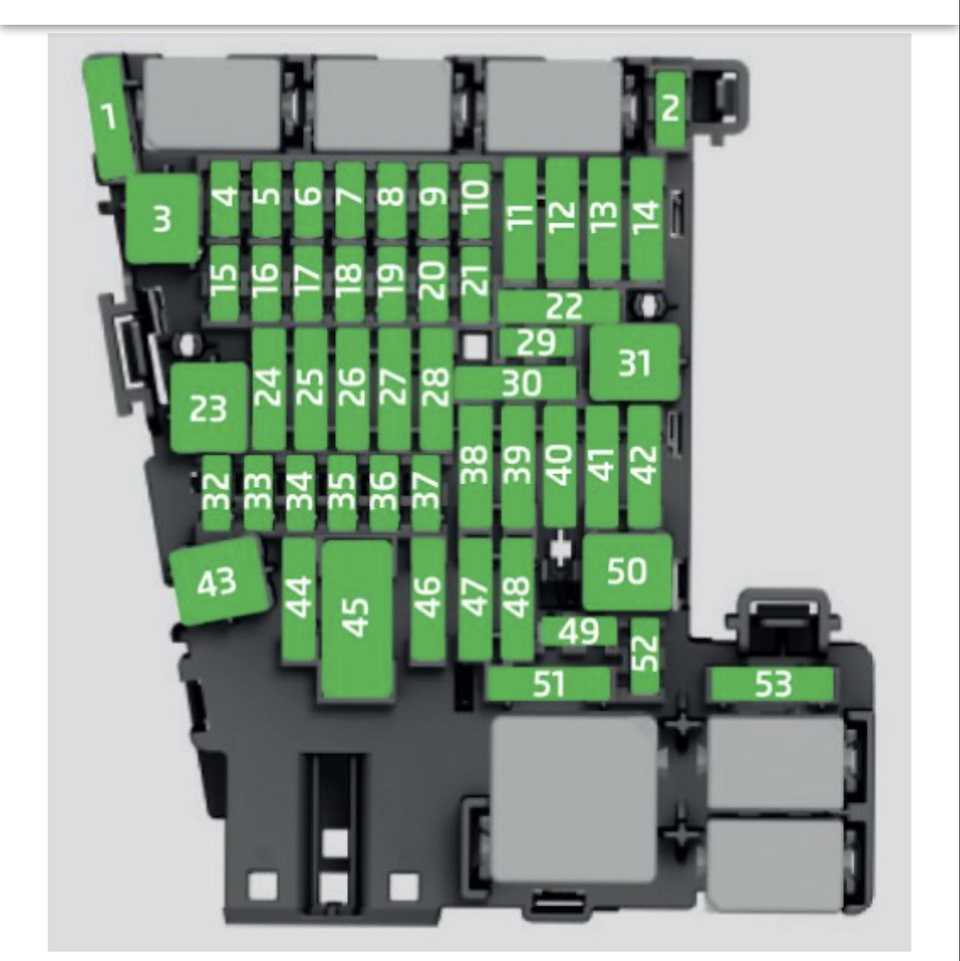

Схема блока предохранителей и реле в салоне Шкода Кодиак

Описание

1. SCR (AdBlue)
2. Подогрев рулевого колеса
3. Не используется
4. Охранная сигнализация
5. Шина данных
6. Автоматическая коробка передач
7. Климатическая установка, приёмник дистанционного пульта управления автономного отопителя, обогрев заднего стекла, обогрев ветрового стекла, климатическая установка задней части салона, контроль давления в шинах
8. Переключатель освещения, датчик дождя, стояночный тормоз, эстетическая подсветка, датчик охранной сигнализации, фары
9. Подрулевой переключатель
10. Дисплей системы Infotainment
11. Освещение слева
12. Система Infotainment
13. Преднатяжитель ремня безопасности — левая сторона
14. Вентилятор климатической установки и отопителя
15. Электропривод регулировки рулевой колонки
16. Разъёмы USB, диагностический разъём, Phonebox
17. Комбинация приборов, аварийный вызов
18. Камера заднего вида
19. Система KESSY
20. Система SCR (AdBlue), тормозная система
21. Полный привод
22. Тягово — сцепное устройство
23. Подъёмно — сдвижной люк
24. Свет справа
25. Центральный замок: передняя и задняя двери с левой стороны, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
26. Подогрев передних сидений
27. Освещение салона
28. Тягово — сцепное устройство
29. Не используется
30. Регулировка амортизаторов
31. Открывание крышки багажного отсека
32. Система помощи при парковке, ассистент руления при парковке, ассистент выезда с парковки с контролем «слепых зон»
33. Подушка безопасности
34. Климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, подогрев сидений, стояночный тормоз, переключатель наружного освещения, панель переключателей, электрический дополнительный отопитель, розетки USB
35. Диагностический разъём, камера, радарный датчик
36. Светодиодная фара — правая
37. Светодиодная фара — левая
38. Тягово — сцепное устройство
39. Центральный замок: передняя и задняя двери с правой стороны, стеклоподъёмники справа, правое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
40. Предохранитель прикуривателя Шкода Кодиак, Розетка 12 В
41. Преднатяжители ремней безопасности — правая сторона
42. Механизм блокировки крышки багажного отсека, омыватель фар, омыватель ветрового и заднего стёкол
43. Усилитель аудиосистемы
44. Тягово-сцепное устройство
45. Элементы управления электрооборудования сиденья водителя
46. Розетка 230 В
47. Стеклоочиститель заднего стекла
48. Генератор звука спортивного автомобиля
49. Пуск двигателя, выключатель педали сцепления
50. Не используется
51. Подогрев заднего сиденья
52. Подогрев передних сидений
53. Обогрев заднего стекла

Блок под капотом

Вариант 1. Модели до 2015 года.

В моторном отсеке данный блок расположен на плюсовой клемме аккумуляторной батареи и состоит из 2-х отделов (отдел предохранителей и отдел плавких вставок высокой мощности.) В зависимости от версии двигателя, 1-ый блок может находится как слева так и справа от АКБ.

Схема

Назначение

Вариант 2. Модели с 2016 года.

Блок находится в левой части моторного отсека под защитной крышкой. Варианты доступа смотрите на рисунке. С боку к нему крепятся предохранители высокой мощности в виде плавких вставок. В углу возможно нахождение реле обогрева ветрового стекла.

Фотография

Схема

Расшифровка

1. Вентилятор радиатора
2. Система предварительного накаливания
3. ABS или ESC
4. Электрический дополнительный отопитель — контур 2, отопитель ветрового стекла
5. Электрический дополнительный отопитель — контур 3, отопитель ветрового стекла
6. Автоматическая коробка передач
7. Система управления двигателя
8. Стеклоочиститель ветрового стекла
9. Центральный блок управления, модуль контроля АКБ
10. АBS или ESC
11. Вакуумный насос тормозной системы
12. Форсунки, клапан дозирования топлива, регулятор давления топлива, компоненты двигателя
13. Концевой выключатель педали тормоза
14. Топливный насос, вентилятор радиатора, насос системы охлаждения наддувочного воздуха, компоненты двигателя
15. Система управления двигателя
16. Стартер
17. Система управления двигателя
18. Клапан заслонок впускных каналов, регулятор давления наддува, температура моторного масла, клапан адсорбера, клапан регулирования давления масла, компоненты двигателя
19. Лямбда-зонд
20. Система предварительного накаливания, обогрев вытяжной вентиляции картера

Блок в салоне Skoda Kodiaq

Находится под панелью приборов, за перчаточным ящиком со стороны водителя. Для доступа нажмите на фиксатор A. Сразу потяните в направлении стрелки 1, затем 2.

Фото пример блока

Схема

Описание

1. SCR (AdBlue)
2. Подогрев рулевого колеса
3. Не используется
4. Охранная сигнализация
5. Шина данных
6. Автоматическая коробка передач
7. Климатическая установка, приёмник дистанционного пульта управления автономного отопителя, обогрев заднего стекла, обогрев ветрового стекла, климатическая установка задней части салона, контроль давления в шинах
8. Переключатель освещения, датчик дождя, стояночный тормоз, эстетическая подсветка, датчик охранной сигнализации, фары
9. Подрулевой переключатель
10. Дисплей системы Infotainment
11. Освещение слева
12. Система Infotainment
13. Преднатяжитель ремня безопасности — левая сторона
14. Вентилятор климатической установки и отопителя
15. Электропривод регулировки рулевой колонки
16. Разъёмы USB, диагностический разъём, Phonebox
17. Комбинация приборов, аварийный вызов
18. Камера заднего вида
19. Система KESSY
20. Система SCR (AdBlue), тормозная система
21. Полный привод
22. Тягово сцепное устройство
23. Подъёмно сдвижной люк
24. Свет справа
25. Центральный замок: передняя и задняя двери с левой стороны, стеклоподъёмники слева, левое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
26. Подогрев передних сидений
27. Освещение салона
28. Тягово сцепное устройство
29. Не используется
30. Регулировка амортизаторов
31. Открывание крышки багажного отсека
32. Система помощи при парковке, ассистент руления при парковке, ассистент выезда с парковки с контролем «слепых зон»
33. Подушка безопасности
34. Климатическая установка, выключатель фонарей заднего хода, зеркала с автоматическим затемнением, подогрев сидений, стояночный тормоз, переключатель наружного освещения, панель переключателей, электрический дополнительный отопитель, розетки USB
35. Диагностический разъём, камера, радарный датчик
36. Светодиодная фара правая
37. Светодиодная фара левая
38. Тягово сцепное устройство
39. Центральный замок: передняя и задняя двери с правой стороны, стеклоподъёмники справа, правое наружное зеркало заднего вида: обогрев, функция складывания зеркала, регулировка положения зеркального элемента
40. Розетка 12 В
41. Преднатяжители ремней безопасности — правая сторона
42. Механизм блокировки крышки багажного отсека, омыватель фар, омыватель ветрового и заднего стёкол
43. Усилитель аудиосистемы
44. Тягово-сцепное устройство
45. Элементы управления электрооборудования сиденья водителя
46. Розетка 230 В
47. Стеклоочиститель заднего стекла
48. Генератор звука спортивного автомобиля
49. Пуск двигателя, выключатель педали сцепления
50. Не используется
51. Подогрев заднего сиденья
52. Подогрев передних сидений
53. Обогрев заднего стекла

Блок в салоне автомобиля

Главный блок с предохранителями и реле находится под панелью приборов со стороны пассажира. Для доступа отвинтите крепление крышки.

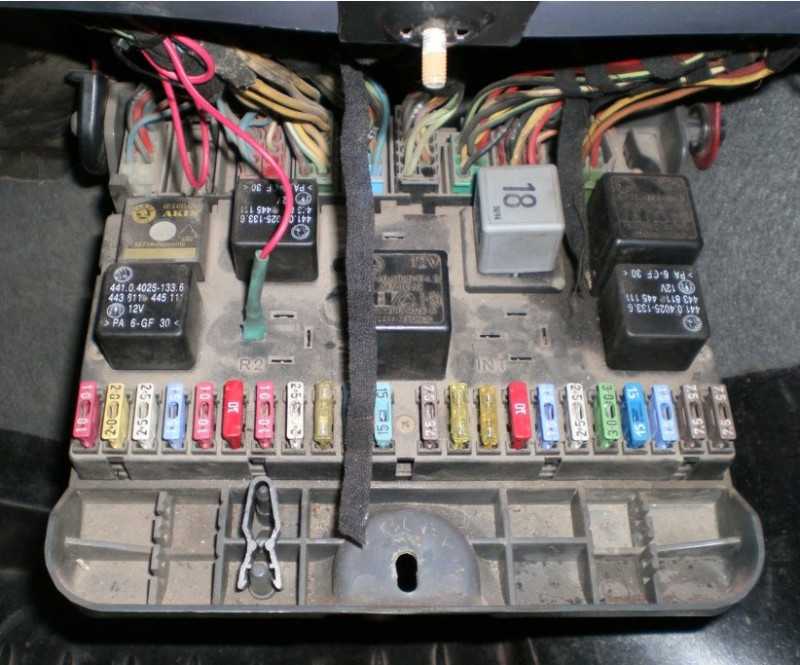

Фото – пример блока

Схема

Описание предохранителей

1. 10А — Питание блока управления впрыском
2. 20А — Стеклоочистители и стеклоомыватели лобового и заднего стекла
3. 25A — Вентилятор печки, кондиционер
4. 15А — Питание систем блока управления двигателем
5. 10А — Правая передняя противотуманная фара
6. 10А — Левая передняя противотуманная фара, контрольная лампа
7. 10А — Ближний свет правой фары
8. 10А — Ближний свет левой фары, контрольная лампа
9. 10А — Дальний свет правой фары
10. 10А — Дальний свет левой фары, контрольная лампа
11. 7.5А — Правый передний и задний габариты, зуммер системы предупреждения о не выключенных габаритах
12. 7.5А — Задние противотуманные фары, контрольная лампа
13. 30А — Обогрев заднего стекла, контрольная лампа, обогрев боковых зеркал с подогревом
14. 15А — Сигнал торможения, поворотники при включении “аварийной сигнализации, ABS/EDS
15. 15А — Прикуриватель, плафон освещения салона, часы
16. 15А — Насос омывателя фар, блок управления ЦЗ
17. 25А — Вентилятор радиатора ОЖ, “моргание” дальним светом, сигнал
18. 25А — Электро стеклоподъемники
19. 15А — Подсветка выключателя габаритов в выключенном состоянии, датчик уровня ТЖ, питание зуммера системы предупреждения о не выключенных габаритах, контрольные лампы низкого давления масла, ручного тормоза, системы зарядки АКБ (генератора), обогрева заднего стекла, подушек безопасности, привод боковых электроуправляемых зеркал, подогрев сидений
20. 15А — Питание карбюратора или блока управления впрыском, иммобилайзера, блока высокого напряжения
21. 15А — Поворотники, сигнал заднего хода
22. 7.5А — Левый передний и задний габариты, освещение номерного знака, освещение багажника, подсветка всех кнопок, приборного щитка, прикуривателя, переключателя управления электро зеркалами, контрольная лампа габаритов, магнитола

Назначение реле

Пример доступа к блоку

Предлагаем ознакомится с видео примером доступа к блоку и заменой реле.

Блок под капотом

В моторном отсеке он находится с левой стороны. Для доступа одновременно сожмите фиксаторы крышки в направлении стрелок 1 и откройте крышку по стрелке 2.

Фотография

Сам блок состоит из плавких вставок высокой мощности и плавких предохранителей.

Обозначение

1. ESC, стояночный тормоз
2. ESC
3. Система управления двигателя
4. Вентилятор радиатора, регулятор давления топлива, электрический дополнительный отопитель, система предварительного накаливания, расходомер воздуха, тормозная система, компоненты двигателя
5. Зажигание, топливный насос, датчик уровня и температуры масла, компоненты двигателя
6. Датчик давления в тормозной системе
7. Насос охлаждающей жидкости, заслонка отработавших газов, подогрев системы вентиляции картера, компоненты двигателя
8. Лямбда-зонд, датчик NOx и сажевый фильтр
9. Насос системы охлаждения, зажигание, компоненты двигателя
10. Топливный насос
11. Дополнительный электрический отопитель, обогрев ветрового стекла
12. Дополнительный электрический отопитель
13. Масляный насос АКП
14. Не используется
15. Звуковой сигнал
16. Зажигание
17. ESC, система управления двигателя, катушка главного реле
18. Шина данных, модуль данных АКБ
19. Стеклоочиститель ветрового стекла
20. Не используется
21. Автоматическая коробка передач
22. Система управления двигателя
23. Стартер
24. Дополнительный электрический отопитель
25. Не используется
26. Не используется
27. Автоматическая коробка передач
28. Не используется
