Предохранители Skoda Octavia Tour

В автомобилях семейства Шкода Октавия первого, второго поколения и рестайлинговые версии предустановлены предохранители ножевого типа с плавильным элементом по центру.

Главный блок предохранителей (далее БП) установлен в левой части приборной панели, под пластиковой крышкой. Общее количество модулей: 79 штук, дополнительно два реле – коммутатора.

Установка новых предохранителей процесс не сложный, но требует внимательности со стороны ремонтника. Нарушение технологии, монтаж модуля с большим диапазоном силы тока приведет к выходу из строя оборудования.

Описание предохранителей на автомобиль Skoda Octavia Tour: расположение, схема, цена

Маркировка / ампераж За что отвечает (с описанием)

F (Ф-1) / 20 Дальний свет правый
F (Ф-2) / 5 —/— левый
F (Ф-3) / 10 Передняя противотуманная фара левая
F (Ф-4) / 10 —/— правая
F (Ф-5) / 20 Обогрев сидений, вентилятор печки
F (Ф-6) / 30 АБС (ABS)
F (Ф-7) / 30 Сигнал, багажник, прикуриватель, трансмиссия, разъем для диагностики
F (Ф-8) / 7,5 Топливная помпа (бензонасос)
F (Ф-9) / 10 Центральный замок
F (Ф-10) / 10 Дневные ходовые огни
F (Ф-11) / 10 Система кондиционирования
F (Ф-12) / 10 Подсветка салона, стоп сигнал
F (Ф-13) / 30 АБС (ABS) дополнительно
F (Ф-14) / 30 Зарезервировано
F (Ф-15) / 10 Зарезервировано
F (Ф-16) / 15 Зарезервировано
F (Ф-17) / 15 Зарезервировано
F (Ф-18) / 10 Обогрев лобового стекла, магнитола, генератор
F (Ф-19) / 10 Печной отопитель, электрический усилитель руля
F (Ф-20) / 10 Электронный блок управления двигателем, система охлаждения, катушки зажигания, топливные форсунки
F (Ф-21) / 5 Электрический привод стеклоподъемников
F (Ф-22) / 5 Аварийка
F (Ф-23) / 5 Очиститель лобового стекла, фронтальная подушка безопасности
F (Ф-24) / 5 Замок зажигания
F (Ф-25) / 5 Задняя передача
F (Ф-26) / 5 Адсорбер, датчик расхода кислорода, датчик скорости
F (Ф-27) / 20 Обогрев заднего стекла
F (Ф-28) / 15 Габарит правый
F (Ф-29) / 15 Габарит левый
F (Ф-30) / 20 Задняя противотуманная фара
F (Ф-31) / 15 Ближний свет левый
F (Ф-32) / 15 —/— правый

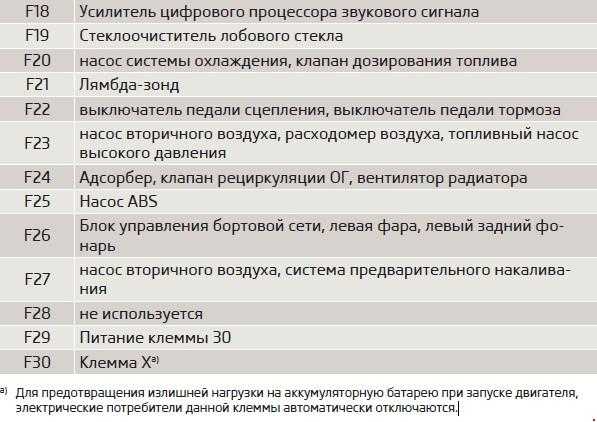

Предохранители в монтажном блоке, установленном в моторном отсеке автомобиля Шкода Октавия Тур

Обозначение Какой за что отвечает / что обеспечивает

K 1 Какой за что отвечает / что обеспечивает
K 2 Обогрев заднего стекла
K 3 Реле модуля управления силовым агрегатом
K 4 Реле топливной помпы
K 5 Зарезервировано
K 6 Дополнительное реле вентилятора системы охлаждения
K 7 Обогрев лобового стекла (основное)
K 8 —/— (дополнительное)
K 9 Система кондиционирования
K 10 Электрический вентилятор системы охлаждения
K 11 Центральный замок
K 12 Стартер (дополнительно)
K 13 Контакты сердцевины замка зажигания
K 14 Зарезервировано
K 15 Очиститель лобового стекла (дворники)
K 16 На фары, дальний свет оптики
K 17 Звуковое оповещение

Стоимость комплекта нового монтажного блока в салон от 2500 – 2800 рублей, в моторный отсек — от 2300 рублей. Поштучно модули от 200 – 250 рублей (оригиналы), качественные аналоги от 180 рублей.

Характерные признаки неисправности предохранителей

  • Механизмы, оборудование неактивно, цепь питания не повреждена, целостные контуры, клеммы, концевики,
  • Модули в монтажном блоке нагреты, несвойственен температурный режим,
  • В салоне машины, моторном отсеке слышен запах плавленой пластмассы,
  • На приборной панели сигнализирует индикатор о неисправности в оборудования,
  • Двигатель автомобиля не запускается.

Типичные причины выхода из строя предохранителей

  • Несоблюдение сроков проведения планового технического осмотра, замены изношенных элементов,
  • Покупка неоригинальных расходных материалов (модулей),
  • Нарушение технологии монтажа,
  • Механическое повреждение монтажного блока,
  • Короткое замыкание в электрической цепи,
  • Повреждение изоляции, клемм, концевиков силовых кабелей,
  • Окисление клемм,
  • Ослабленная фиксация контактов,
  • Образование (скопление) влаги, конденсата, что послужило причиной короткого замыкания в цепи, поломки оборудования.

Skoda Octavia Коммутационное реле

olegstg Блог Пришло время изучить предохранители VW Polo Sedan 2013г. выпуска MK

Коммутационное реле

Функция коммутационного реле

  1. При включении определенного потребителя в коммутационном реле «переключающий ток», поступающий на клемму 86, замыкает электрическую цепь к клемме 85 (масса).
  2. В результате этого электромагнитная катушка притягивает мощный контакт, противодействуя давлению пружины, и таким образом замыкает электрическую цепь для прохождения «рабочего тока».
  3. Для того чтобы избежать падения напряжения, рабочий ток подается коротким путем на клемму 30 реле и оттуда, при замкнутых контактах переключателя, через клемму 87 далее к потребителю.
  4. Иногда есть еще одна клемма 87а. Она тесно связана с клеммой 87, т. е. у нее та же функция.

Поиск неисправностей в коммутационном реле

  1. На клемме 30 всегда должно быть напряжение (подача напряжения для рабочего контакта).
  2. Чтобы проверить подачу напряжения, выньте реле и постучите иглой контрольной лампы по клемме 30 в цоколе реле. Нет тока: дефект в токоподводящем проводе.
  3. Если включен соответствующий переключатель, то на клемме 86 должно быть напряжение, (подача напряжения на катушку реле).
  4. Для проверки постучите по клемме 86 в цоколе реле иглой контрольной лампы.
  5. Нет тока: дефект в проводе или в переключателе.
  6. Клемма 85 является проводом массы к катушке. Контрольной лампой проверьте аккумулятор –+ (например, клемму 30).
  7. Катушка реле проверяется на снятом реле: соедините клемму 86 с плюсом аккумулятора и клемму 85 с массой. Электромагнитная катушка должна с отчетливым звуком притянуть контакт реле, в ином случае реле дефектно.

Временная помощь при неисправном коммутационном реле

  1. Выньте реле из разъема.
  2. Замкните клемму 30 и 87 в гнезде реле канцелярской скрепкой или куском проволоки. Благодаря этому соответствующий потребитель получит постоянный ток.
  3. Чтобы его выключить, отсоедините закорачивающую перемычку, так как в этом случае данный потребитель замкнут.

Точки подключения автосигнализации на Skoda Octavia Tour 2008

Под рулём: +12 Вольт — красный зажигание — чёрный повороты — чёрный/белый и чёрный/зелёный стартер — красный/чёрный

центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери

бензонасос (+) — синий/красный в блоке предохранителей

концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки

концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10

Расположение предохранителей, плавких вставок и реле

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями Шкода Октавия. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Предохранители Шкода Октавия и реле установлены в монтажных блоках, которые находятся в моторном отсеке (рис. 1299) и салоне (рис. 1300) автомобиля. Реле и предохранители, расположенные в монтажном блоке предохранителей Шкода Октавия моторного отсека, а также защищаемые ими цепи приведены в табл. 23. Предохранители, установленные в монтажном блоке салона, и защищаемые ими цепи указаны в табл. 24.

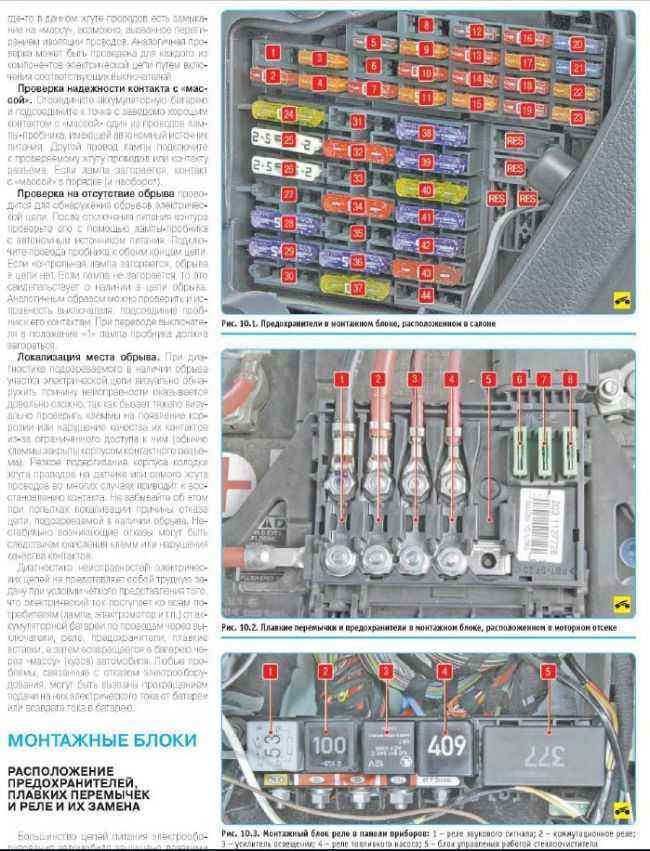

Рис. 1299. Монтажный блок предохранителей Skoda Octavia, установленный в моторном отсеке.

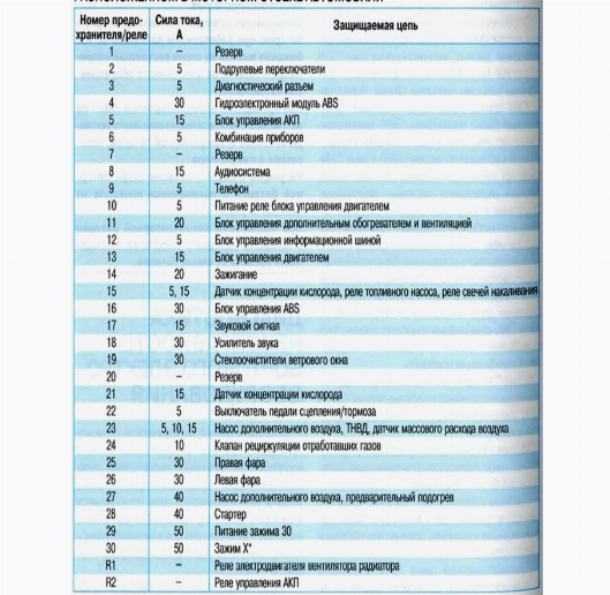

Таблица 23 НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ АВТОМОБИЛЯ Шкода Октавия

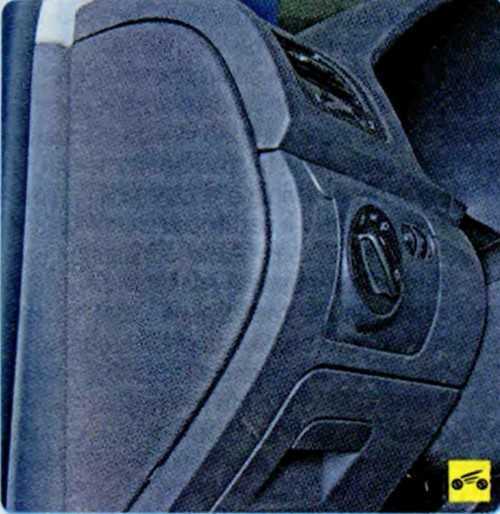

1. Для получения доступа к монтажному блоку, расположенному в салоне…

Рис. 1301. Монтажный блок, установленный в салоне автомобиля.

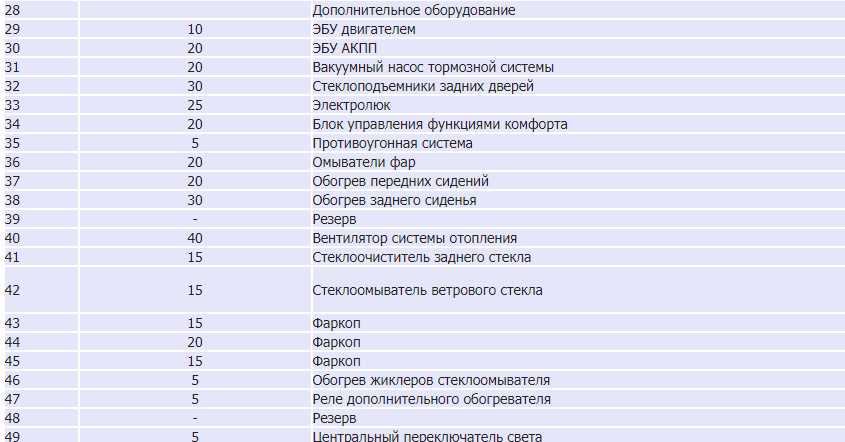

Таблица 24 НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ АВТОМОБИЛЯ Шкода Октавия

2

…осторожно подденьте крышку отверткой…

3. …и снимите крышку.ПРИМЕЧАНИЕ

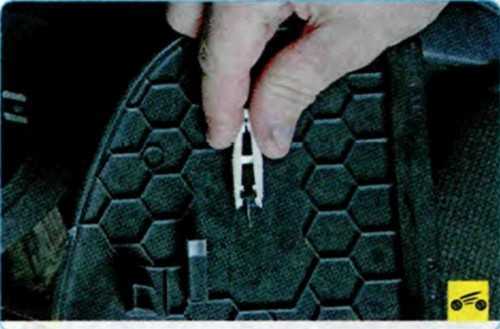

На крышке закреплен пинцет для извлечения предохранителей из монтажных блоков.

4. Для получения доступа к монтажному блоку, расположенному в моторном отсеке сдвиньте фиксаторы (как указанно на фото), чтобы разблокировать крышку блока предохранителей…

5. …и снимите крышку блока предохранителей, подняв ее вверх.

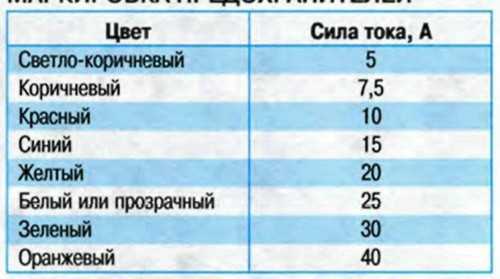

МАРКИРОВКА (СХЕМА) ПРЕДОХРАНИТЕЛЕЙ Шкода Октавия

6. Прежде чем заменить перегоревший предохранитель, выясните причину перегорания и устраните ее.ПРЕДУПРЕЖДЕНИЕ Не заменяйте сгоревшие предохранители Шкода Октавия перемычками или предохранителями, рассчитанными на другую силу тока, — это может привести к повреждению электрических цепей и оборудования и даже к пожару.ПРИМЕЧАНИЕ Предохранители окрашены в различные цвета, соответствующие определенной силе тока.

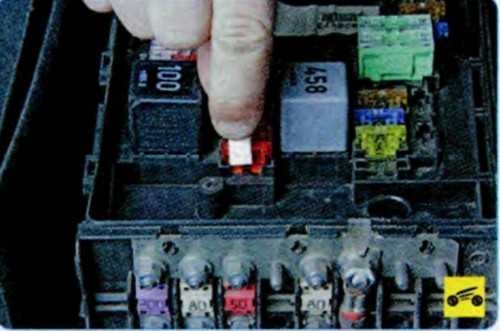

7. Захватите пинцетом предохранитель Skoda Octavia…

8. …и извлеките его из контактного разъема 9. Установите в контактный разъем предохранитель того же номинала, что и снятый.

См. также: Схема электрооборудования Шкода Октавия. Неисправности электрооборудования Шкода Октавия.

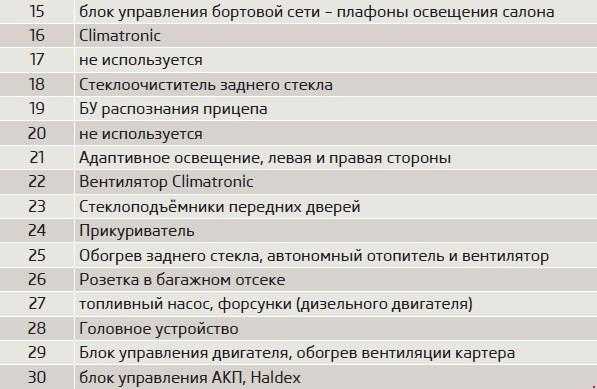

Предохранители и реле в салоне Шкода Октавия А5

Блок предохранителей расположен с торца панели управления со стороны водителя. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема и обозначение предохранителей.

Схема блока предохранителей Шкоды Октавии А5

Описание

1 10А Диагностический разъем, блок управления двигателем, топливный насос
2 5А Блок управления ABS, ESP
3 5А Подушки безопасности
4 5А Обогреватель, кондиционер, фонарь света заднего хода
5 5А Электро корректор света фар
6 5А Комбинация приборов, блок управления АКП, блок управления электро усилителем руля, система помощи при парковке
7 Резерв
8 Резерв
9 Резерв
10 Резерв
11 Резерв
12 10А Блок управления центральным замком
13 10А Блок управления наружным освещением, стоп-сигналы
14 5А Блок управления АКП, замок селектора выбора передач
15 7,5А Блок управления освещением салона
16 10А Система климат — контроля
17 Дополнительное оборудование
18 5А Датчики системы помощи при парковке
19 5А Блок управления тягово — сцепным устройством
20 5А Система помощи при трогании с места на подъем
21 Резерв
22 40А Вентилятор системы климат-контроля
23 30А Стеклоподъемник передних окон
24 15А предохранитель прикуривателя
25 25/30А Обогрев заднего стекла. Дополнительный обогреватель
26 20А Штепсельная розетка в багажнике
27 15А Реле топливного насоса, топливные форсунки
28 Дополнительное оборудование
29 10А Блок управления двигателем
30 20А Блок управления АКП
31 20А Вакуумный насос тормозной системы
32 30А Стеклоподъемники задних дверей
33 25А Электропривод люка крыши
34 20А Блок управления функциями комфорта
35 5А Противоугонная система
36 20А Омыватели фар
37 20А Обогрев передних сидений
38 30А Обогрев заднего сиденья
39 Резерв
40 40А Вентилятор системы отопления
41 15А Стеклоочиститель окна задней двери
42 15А Стеклоомыватель ветрового окна
43 15А Тягово-сцепное устройство
44 20А Тягово-сцепное устройство
45 15А Тягово-сцепное устройство
46 5А Обогрев жиклеров стеклоомывателей
47 5А Реле дополнительного обогревателя
48 Резерв
49 5А Центральный переключатель света

Skoda Octavia 1 (tour) – предохранители и реле

Skoda Octavia 1 го поколения создана на платформе а4. Выпускался данный автомобиль в 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году с кузовами лифтбэк и универсал. В некоторых странах выпуск продолжился вплоть до 2010 года под названием Octavia Tour. На данное поколение устанавливались бензиновые двигатели объемом 1,4 1,6 1,8 2,0 литра и 1,9 л дизельные. В данной публикации будет представлено описание предохранителей и реле шкода октавия тур 1 поколения, места расположения блоков их схемы и фотографии. В конце предложим для скачивания схему электрооборудования.

p, blockquote 1,0,0,0,0 —>

p, blockquote 2,0,0,0,0 —>

Блоки в салоне

Блок предохранителей

Находится в торце приборной панели, со стороны водителя за защитной крышкой.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Схема

p, blockquote 6,0,1,0,0 —>

p, blockquote 7,0,0,0,0 —>

Описание

p, blockquote 8,0,0,0,0 —>

1 10А Обогрев зеркал, реле прикуривателя, электроуправляемые сиденья и жиклеры стеклоомывателей
2 10А Указатели поворота, фары с ксеноновыми лампами
3 5А Освещение вещевого ящика
4 5А Освещение номерного знака
5 7,5А Обогрев сидений, Climatronic, заслонка для циркулирующего воздуха, обогрев наружных зеркал, регулятор Tempomat
б 5А Система замков с центральным управлением
7 10А Фары заднего хода, сенсоры паркования
8 5А Телефон
9 5А ABS, ESP
10 10А Зажигание
11 5А Панель приборов
12 7,5А Электропитание системы диагностирования
13 10А Фонари сигнала торможения
14 10А Внутреннее освещение кузова, система замков с центральным управлением, внутреннее освещение кузова (без системы замков с центральным управлением)
15 5А Панель приборов, датчик угла поворота рулевого колеса, зеркало заднего вида
16 10А Кондиционер
17 5А Обогрев жиклеров опрыскивателей, 30А Фонарь дневного света
18 10А Правая фара дальнего света
19 10А Левая фара дальнего света
20 15А Правая фара ближнего света, регулирование высоты фар
21 15А Левая фара ближнего света
22 5А Правый стояночный огонь
23 5А Левый стояночный огонь
24 20А Передние стеклоочистители, электродвигатель стеклоомывателя
25 25А Вентилятор отопителя, кондиционер, Climatronic
26 25А Обогрев стекла крышки багажника
27 15А Стеклоочиститель заднего стекла
28 15А Топливный насос
29 15А Блок управления: бензиновый двигатель, 10А Блок управления: дизельный двигатель
30 20А Электроуправляемый солнечный люк в крыше
31 Незанято
32 10А Бензиновый двигатель – клапанные форсунки, 30А Дизельный двигатель топливный насос высокого давления, блок управления
33 20А Фарообмыватель передних фар
34 10А Бензиновый двигатель: блок управления, 10А Дизельный двигатель: блок управления
35 30А Розетка для подключения прицепа, розетка в багажнике
36 15А Противотуманные фары
37 20А Бензиновый двигатель: блок управления, 5А Дизельный двигатель: блок управления
38 15А Лампа освещения багажника, центральный замок, внутреннее освещение салона
39 15А Система аварийной световой сигнализации
40 20А Звуковой сигнал (гудок)
41 15А Прикуриватель
42 15А Радиоприемник, телефон
43 10А Бензиновый двигатель: блок управления, Дизельный двигатель: блок управления
44 15А Обогрев сидений

Блок реле

Расположен под самой панелью за облицовочной крышкой.

p, blockquote 10,0,0,0,0 —>

p, blockquote 11,0,0,0,0 —>

Фото – пример расположения

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,1,0,0,0 —>

Обозначение реле

p, blockquote 14,0,0,0,0 —>

p, blockquote 15,0,0,0,0 —>

Расшифровка

  1. реле звукового сигнала;
  2. коммутационное реле;
  3. усилитель освещения;
  4. реле топливного насоса;
  5. блок управления работой стеклоочистителя.

В автомобилях с более богатым электро – оснащением поставлена еще одна панель – добавочная (крепится сверху), заполненная классическими релейными элементами.

p, blockquote 17,0,0,0,0 —>

Блок под капотом

Он находится в крышке находящейся на аккумуляторной батарее и состоит из плавких вставок (высокой мощности) и предохранителей.

p, blockquote 18,0,0,0,0 —>

p, blockquote 19,0,0,1,0 —>

Схема

p, blockquote 20,0,0,0,0 —>

p, blockquote 21,0,0,0,0 —>

Обозначение

p, blockquote 22,0,0,0,0 —>

1 110/150А Генератор
2 110А Блок управления освещением салона
3 40/50А Электродвигатель системы охлаждения двигателя
4 50А Электронный блок управления
5 50А Свечи накаливания дизельных двигателей
6 30А Электродвигатель системы охлаждения двигателя
7 30А Блок управления ABS
8 30А Блок управления ABS

Электросхемы Шкода Октавия

Больше информации про электро – оборудование Skoda octavia a4 можете узнать изучив электро схемы: “скачать.”

p, blockquote 23,0,0,0,0 —>

У нас на канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.

Причины неисправности прикуривателя

Со временем прибор может выходить из строя. Причин, по которым требуется снять и отремонтировать прикуриватель на Шкода Октавия А7 несколько.

  1. Перегоревший предохранитель. Защитный элемент прикуривателя является выключателем, защищающим провода от оплавления или пожара в случае короткого замыкания. Каждый участок электрической цепи Школа Октавия А7 рассчитан на определенную силу тока. При превышении максимального значения перегорает предохранитель прикуривателя. Необходимо добраться до монтажного блока и поменять элемент. Замене подлежит предохранитель прикуривателя Шкода Октавия А7 с индексом F24, номиналом 25 ампер.
  2. Короткое замыкание. Если новый предохранитель прикуривателя на Шкода Октавия А7 снова сгорел, то велика вероятность, что провода замыкают. Необходимо открыть моторный отсек и проверить вольтаж аккумуляторной батареи при выключенном зажигании. Затем включаем его и проверяем вольтаж снова при помощи тестера. Если есть просадка более чем 0,5 вольта, то по цепи гуляет «коротыш».
  3. Необходимо осмотреть все провода: не должно быть заломов или обрывов, изоляция должна быть целой и не оплавленной. Стоит прозвонить все провода прикуривателя на предмет обрыва. Берем тестер, а затем проверяем кабели на предмет сопротивления. При выявлении обрыва припаиваем провод или заменяем его новым.
  4. Ненадежные контакты. Со временем разбалтываются фиксирующие усики из-за постоянного подключения посторонних приборов, а на самих контактах может образоваться налет. Менять прикуриватель на Шкода Октавия А7 необязательно – достаточно почистить контакты надфилем или наждачкой, подогнуть их для надежной фиксации.
  5. Перегоревшая спираль прикуривателя. Внутри устройства установлена тонкая нихромовая нить, которая постоянно разогревается и охлаждается. Со временем она может перегореть. Ее починка нецелесообразна – желательна установка нового прикуривателя на Октавия А7.
  6. Неисправная лампочка подсветки. Специально для поиска гнезда в темное время суток прикуриватель на Октавия А7 имеет светофильтр. Лампочка, расположенная внутри, может перегореть. Необходимо разобрать устройство и поменять перегоревший элемент.

Сборка

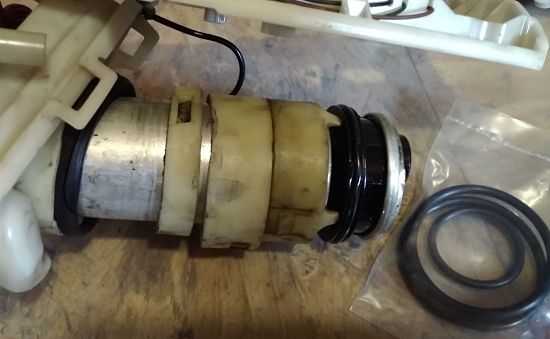

Установите топливный насос так, чтобы его выпускное отверстие совпало с выемкой в ​​верхней крышке. Поэтому для начала отсоедините от шара вставку с крупной сеткой (она удерживается несколькими маленькими защелками).

Установите топливный насос в баллон, не забывая уплотнительное кольцо в пазах нижней и верхней частей. На корпусе газового ресивера размещено небольшое кольцо. Подвесьте сетку на баллон, совместив фитинг обратного потока топлива с фитингом на корпусе сетки.

Закрепите пластиковую крышку на 3 зажимах, наденьте шланг топливного насоса, подключите силовые кабели и прикрутите корпусную часть с указателем уровня топлива. Сборка остальных компонентов системы осуществляется в порядке, обратном разборке, и не представляет затруднений.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
