Предохранители на шкода рапид: схема, где находятся

Схема предохранителей на Skoda Rapid с расшифровкой

Схема, назначение и расположение предохранителей находятся на нижней стороне крышки монтажного короба.

На плате располагаются плавкие вставки для защиты нескольких электроприборов:

• корректора фар;
• стеклоомывателя;
• электрических стеклоподъемников;
• системы старт-стоп;
• стоп-сигналов;
• охранной сигнализации;
• печки;
• регулировки обзорных зеркал;
• замка зажигания;
• корректора фар;
• поворотников;
• круиз-контроля на автомобилях с бензиновым двигателем;
• дневных ходовых огней;
• замка багажника;
• обогрева заднего стекла;
• противотуманных фар;
• головного устройства магнитолы;
• топливного насоса;
• АБС;
• ЕСП;
• вентилятора радиатора;
• дворников;
• навигации;
• радара;
• датчика дождя;
• подогрева передних сидений;
• диагностического разъема;
• подрулевого переключателя;
• габаритов;
• освещения в салоне, бардачке и багажнике;
• кондиционера;
• кнопок на многофункциональном рулевом колесе;
• помпы системы охлаждения;
• блока управления топливным насосом;
• датчика скорости;
• усилителя руля;
• ассистента парковки;
• лямбда-зонда;
• звукового сигнала и т.д.

Расшифровка и схема блока в салоне.

Под платой находятся реле, обеспечивающие своевременность и правильный порядок таких приборов:

• омывателя фар;
• нагревательных элементов;
• бензонасоса;
• местное.

Под капотом автомобиля в монтажном боксе располагаются вставки, работающие с таким электрооборудованием:

• генератором;
• дополнительным электрическим отопителем;
• подачей питания на салонный модуль с предохранителями;
• автоматической КПП;
• вентилятором радиатора;
• электрогидравлическим усилителем руля;
• центральным блоком управления;
• ABS и т.д.

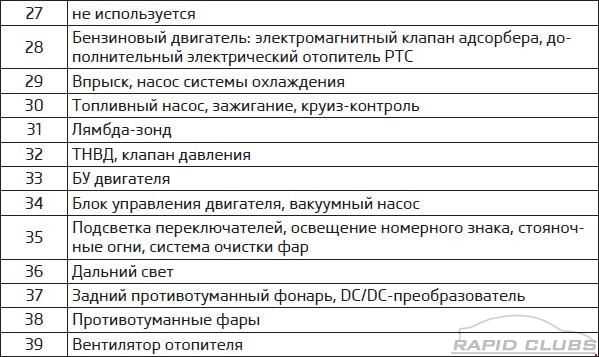

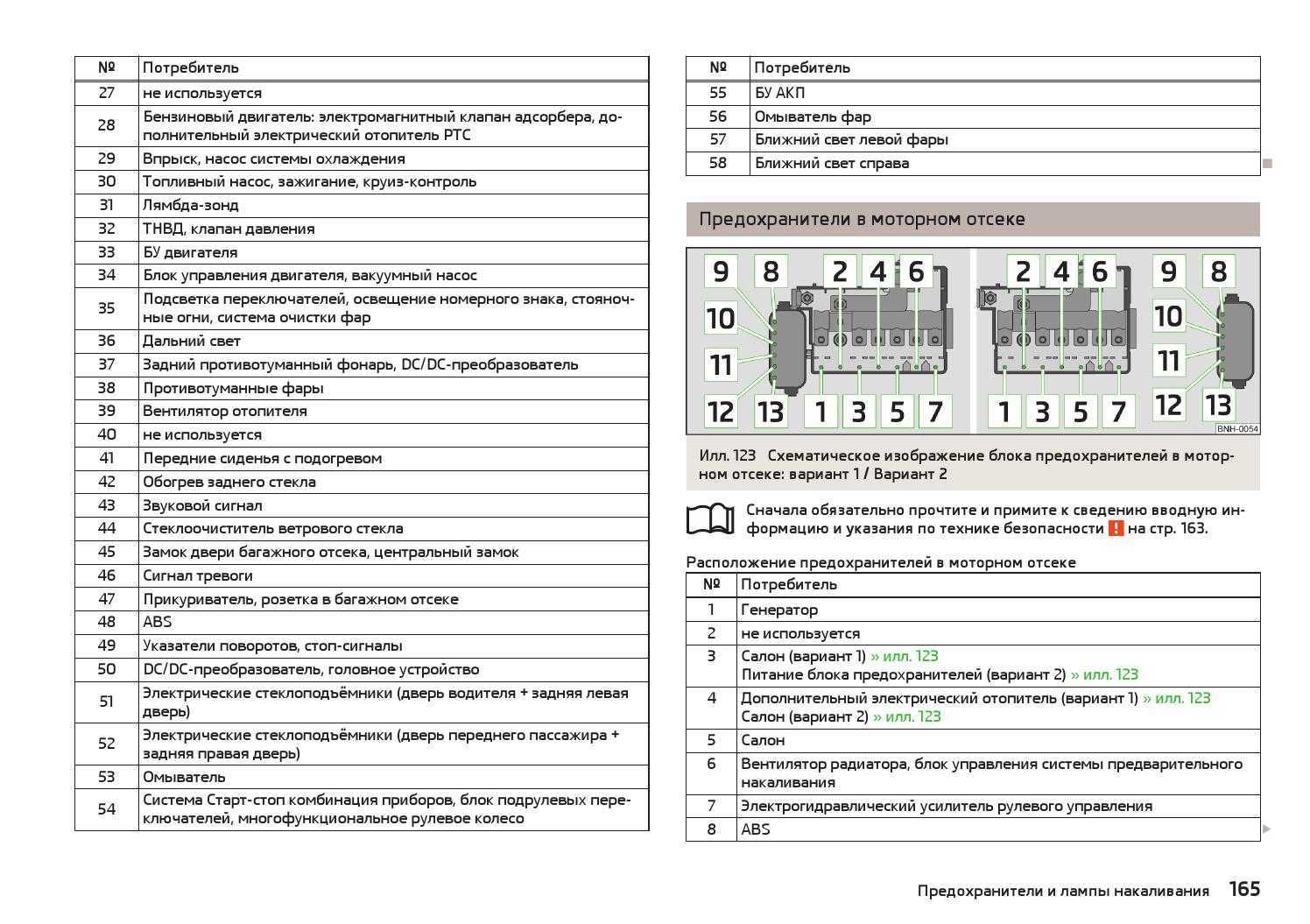

Расшифровка значений блока под капотом.

На Шкоде Рапид 2014–2021 годов

На рестайлинговых Skoda Rapid расположение плавких вставок немного другое.

Распиновка представлена в таблице:

Блоки в салоне с расшифровкой.Блок под капотом с расшифровкой.

Предохранители и реле Toyota Camry Toyota Vista 94-98

Рассмотрены автомобили Тойота Камри и Тойота Виста 1994, 1995, 1996, 1997, 1998 года выпуска.

Кузова SV40, SV41, SV42, SV43

CV 40/43.

Расположение предохранителей в разных комплектациях автомобилей Тойота Камри и Тойота Виста может отличаться от приведенных ниже.

Монтажный блок предохранителей и реле моторный отсек.

Основной блок.

Схема расположения предохранителей и реле основного блока под капотом.

Назначение.

Предохранители
1	CDS FAN (вентилятор кон­денсатора) (4S-FE, 3S-FE)	30А
2	DOME (освещение салона)	10А
3	EFI (система впрыска)	15А
4	RADIO №1 (магнитола)	15А
5	ECU-В (управление зерка­лами, дистанционный замок)	5А
6	HAZARD (аварийная сигнализация)	10А
7	HEAD (RH) (правая фара)	10А
8	HEAD (LH) (правая фара)	10А
9	TRC (противобуксовочная система)	7,5А
10	DEICER (противообледенитель)	20А
11	АМ2 (цель АМ2 замка зажигания)	20А
12	4WS №2 (система 4WS)	30А
13	ALT-S (цепь генератора)	5А
14	4WS №1 (система 4WS)	30А
15	HORN (звуковой сигнал)	10А
16	MAIN (главная плавкая вставка)	40А
17	HTR (отопитель)	40А
18	RAD FAN (вентилятор радиатора)	30А
19	ABS	60А
20	ALT (генератор)	100А

Реле
А	HEAD LAMP (реле фар)
В	EFI (реле топливного насоса) (4S-FE, 3S-FE)
С	STARTER (реле стартера)
D	HORN (реле звукового сигнала)
Е	HEATER (реле отопителя)
F	MAG. CLUTCH (реле электромаг­нитной муфты компрессора)
G	MAIN ENGINE (главное реле дви­гателя) (4S-FE, 3S-FE)

Блоки реле моторного отсека Toyota Camry, Toyota Vista.

1 — реле-прерыватель указателей поворота,

2 — реле антиобледенителя,

3 — реле противотуманных фар,

4 — реле ламп освещения при повороте,

5 — диод реле ламп освещения при повороте,

6 — реле топливного насоса (4S-FE, 3S-FE),

7 — реле системы повышения холостого хода при включении отопителя (ЗС-Т).

1 — реле вентилятора радиатора №3,

2 — реле вентилятора радиатора №2,

3 — реле вентилятора радиатора №1,

4 — реле электромагнитных клапанов ABS,

5 — реле привода ABS

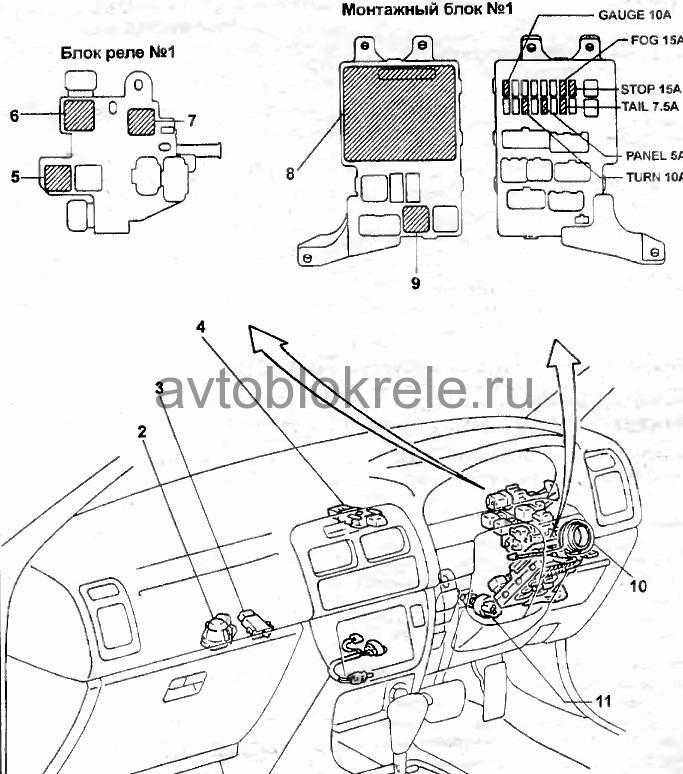

Расположение блока предохранителей и реле в салоне Тойота камри и виста.

1 — подсветка пепельницы, 2 — лампа подсветки перчаточного ящика (ZX, аХ, VX), 3 — концевой выключатель (ZX, аХ, VX), 4 — выключатель аварийной сигнализации, 5 — реле противотуманных фар, 6 — реле-прерыватель указателей поворота, 7 — реле освещения при повороте, 8 — интегрированное реле, 9 — реле задних габаритов, 10 — Подсветка замка зажигания (ZX. VX), 11 — выключатель стоп-сигналов, 12 — комбинированный переключатель (управления светом фар).

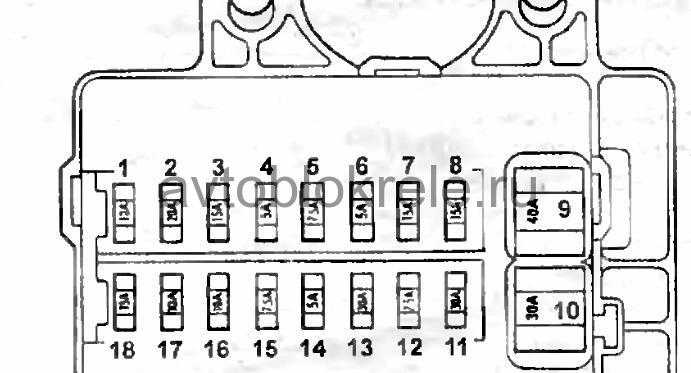

Схема расположения предохранителей.

Расшифровка.

1	GAUGE (приборы)	10А
2	WIPER (стеклоочистители и стеклоомыватели)	20А
3	CIG (прикуриватель)	15А
4	IDLE UP (повышение х.х.)	5А
5	STARTER (стартер)	7.5А
6	IGN (зажигание)	5А
7	FOG (обогреватель стекла)	15А
8	STOP (стоп-сигналы)	15А
9	АМ1 (цепь АМ1)	40А
10	POWER (стеклоподъемники, люк)	30А
11	DOOR (центральный замок)	30А
12	TAIL (габариты)	7.5А
13	DEF (обогреватель стекла)	30А
14	PANEL (комбинация приборов)	5А
15	RADIO №2 (магнитола)	7,5А
16	1 URN (указатели поворота и аварийная сигнализация)	10А
17	HTR (отопитель)	10А
18	ELECTONICIG (зажигание)	15А

Расположение реле (обратная сторона монтажного блока).

1 — интегрированное реле, 2 — реле задних габаритов, 3 — реле обогревателя заднего стекла, 4,5 — фильтр радиопомех №1 и 2, 6 — главное силовое реле.

Устройства и схемы

Подробное назначение всех плавких вставок, реле, схема предохранителей Шкода Октавия А7 подробно изложена в мануале этой модели. Их перечисление займёт слишком много места в нашем обзоре. К тому же, в некоторых модификациях третьего поколения Octavia A7 имеется разница в размещении тех или иных вставок.

Обозначим позиции, которые чаще всего интересуют водителей. Начнём с блока, расположенного в панели приборов Octavia A7. Эти вставки имеют следующие устройства и схемы:

• прикуриватель Шкода Октавия А7 защищает предохранитель – F40, 20А;
• электронный блок управления системой мультимедиа – вставка F10, 10А;
• ЭБУ кондиционера Октавия А7 – предохранитель F7, 10А. В его обязанности также входит защита ЭБУ отопителя салона, реле обогрева заднего стекла авто, блока управления климат-контролем и др.;
• ЭБУ вентилятора входящего атмосферного воздуха – плавкая вставка F14, 30А;
• блок управления автомобильной сети защищён вставкой F23, 40А. Также эти функции выполняет предохранители F31, 40А, F42, F43;
• фары головной оптики, левая и правая, соответственно – предохранитель F37, F36: оба по 10А;
• вставка, отвечающая за работу реле стартера – F49, 5А.

Предохранители в передней части Skoda Octavia A7

На плате также расположены реле нагрузки, обогрева заднего стекла авто и обеспечивающее подачу напряжения на разъём 15.

Рассмотрим позиции ключевых вставок блока под капотом:

• блок управления двигателем – F3, 20/30А;
• управление электроникой мотора, реле зажигания – F5, 10А. За работу реле выключения зажигания также отвечает вставка F16, 20А;
• реле насоса топлива (бензиновые ДВС) – F10, 15А. Также этот предохранитель защищает ЭБУ топливного насоса Октавия А7 для дизельных моторов;
• реле подачи высокого и низкого звукового сигнала – F15, 20А;
• ЭБУ мотора, а также ABS – F17, 7,5А;
• блок управления «дворниками» защищён предохранителем F19, 30А.

Читать также Колеса на Шкода Октавия А7: особенности выбора шин и дисков

Реле, установленные на этой плате, отвечают за запуск двигателя, работу клаксона, создания режима большей теплопроизводительности. Также здесь установлено главное реле по обеспечению подачи напряжения электросети к большинству локальных потребителей моторного отсека.

Блок предохранителей в моторном отсеке Шкода Октавия А7

Замена реле skoda rapid

Если автомобиль не заводится или заводится с большим усилием, то не стоит спешить менять стартер. Возможности, достаточно поменять втягивающее реле или даже просто очистить клеммы, которые просто могли окислиться.

Замена реле

Инструкция по ремонту втягивающего реле:

1. Обесточить питание автомобиля.
2. Приподнять перед автомобиля с помощью домкрата или на подъемном боксе.
3. Демонтировать стартер автомобиля (Снимается сверху). Оценить состояние контактов. Чаще всего, они просто пригорают.
4. Проработать наждачной бумагой или поскоблить поверхность острым скребком или даже ножом.
5. После протереть контакты чистой салфеткой, собрать все на место и проверить работоспособность путем запуска двигателя.
6. Если завелась – отлично
7. Если же не завелась, то стоит приобрести стартер и заменить старый.

Устройство

Ниже на фото изображен рисунок автомобильного прикуривателя:

1. Центральный контакт.
2. Керамический изолятор.
3. Возвратная пружина.
4. Гнездо автомобильного прикуривателя.
5. Съемный элемент.
6. Кнопка включения.
7. Термоизоляция.
8. Металлический корпус.
9. Нихромовая пластина.
10. Биметаллические фиксаторы.

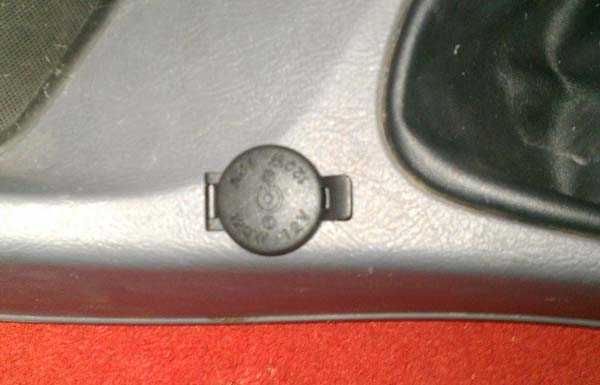

Гнездо прикуривателя

Сегодня прибор практически не используется для своей первоначальной цели – поджигания сигарет. Теперь разъем для прикуривателя расценивается как стандартная 12-вольтовая розетка для подключения электрических аксессуаров. Среди самых распространенных устройств, подключаемых к автомобильному прикуривателю:

• электрический компрессор для накачки колес;
• GPS-навигатор для расчета маршрута;
• видеорегистратор;
• автомобильный пылесос;
• зарядки для телефона, планшета, ноутбука.

Предохранители Skoda Rapid

Для проверки или замены нужного предохранителя, необходимо найти его в блоке сверяясь со схемой-списком. Найдите нужный узел автомобиля в списке и определите номер и расположение соответствующего ему предохранителя.

Описание схем и их расшифровка приведены в этой статье. В зависимости от комплектации, блок с предохранителями может иметь два варианта. К одному предохранителю могут относиться несколько потребителей. К одному потребителю могут относиться несколько предохранителей.

Предохранители и реле Skoda Rapid

Наденьте клещи на нужный предохранитель и извлеките. Вставьте новый предохранитель.

Дабы полностью отключить оборудование, рекомендуется проверить схему электропроводки в технической книжке автомобиля или прозвонить контакты мультиметром. Далее из крышки панели достаем пластиковый захват и извлекаем сгоревшую деталь.

После установки новой запчасти, вновь подключаем потребителей и собираем панель.

Также важно знать, что в зависимости от комплектации Шкода Рапид, в автомобиле могут быть установлены 2 варианта блок-панели, отличающихся количеством и расположением элементов в устройстве. Монтируется пластиковая панель путем легкого надавливания по всему периметру до характерного звука защелкивания фиксаторов

Skoda Rapid — установка предохранителей в подкапотном пространстве Процедура замены сгоревших устройств под капотом автомобиля не отличается от салонного варианта — дабы установить новые предохранители требуется: Отключить АКБ и соответствующих потребителей от блок-панели; Далее вскрываем где находятся предохранители на шкода рапид блок-панели, предварительно открутив крепящие винты на изделии.

Дабы полностью отключить оборудование, рекомендуется проверить схему электропроводки в технической книжке автомобиля или прозвонить контакты мультиметром. Далее из крышки панели достаем пластиковый захват и извлекаем сгоревшую деталь.

После установки новой запчасти, вновь подключаем потребителей и собираем панель

Также важно знать, что в зависимости от комплектации Шкода Рапид, в автомобиле могут быть установлены 2 варианта блок-панели, отличающихся количеством и расположением элементов в устройстве. Монтируется пластиковая панель путем легкого надавливания по всему периметру до характерного звука защелкивания фиксаторов

Skoda Rapid — установка предохранителей в подкапотном пространстве Процедура замены сгоревших устройств под капотом автомобиля не отличается от салонного варианта — дабы установить новые предохранители требуется: Отключить Где находятся предохранители на шкода рапид и соответствующих потребителей от блок-панели; Далее вскрываем крышку блок-панели, предварительно открутив крепящие винты на изделии.

Расположение блоков и замена предохранителей Skoda Rapid

Блок с предохранителями находится в районе аккумулятора автомобиля, по правый или левый блок в зависимости от комплектации и объема двигателя транспортного средства; Затем пассатижами осторожно извлекаем сгоревшее устройство и монтируем новое; После установки, вставляем крышку блок-панели где находятся предохранители на шкода рапид место вдавливающим движением до полной установки в пазы, затем фиксируем болтами; Подключаем потребителей и питание, проверяем работоспособность оборудования

Крышку блок-панели под капотом обязательно нужно вдавливать до полного защелкивания фиксаторов — в противном случае внутрь может попасть жидкость, что чревато коротким замыканием и выходом из строя всего электрооборудования.

Советы по обслуживанию и замены предохранителей на Шкода Рапид: Всегда возите с собой комплект совместимых с автомобилем предохранителей — выручит в результате где находятся предохранители на шкода рапид на трассе; Не пытайтесь ремонтировать сгоревшие или деформированные устройства — это чревато коротким замыканием в блок-схеме; Устанавливать предохранители требуются только оптимальной мощности — монтаж устройств пониженного или завышенного номинала также может стать причиной КЗ или возгорания проводки; В случае регулярного перегорания новых устройств, целесообразно будет проверить всю электрическую цепь в автомобиле — возможен слабый контакт или перенапряжение проводки высокой токовой нагрузкой; Чтобы не прозванивать всю блок-схему, поврежденную деталь можно где находятся предохранители на шкода рапид по выгоревшей металлической проволоке.

Выполнение данного свода правил не отягощает водителя, однако существенно облегчает жизнь в критической ситуации и продлевает эксплуатационный ресурс комплектующих транспортного средства. Устал платить за штрафы?

3. Замена предохранителей

Цветовая маркировка предохранителей

Цвет	Максимальная сила тока, А
светло-коричневый	5
темно-коричневый	7,5
красный	10
синий	15
желтый	20
белый	25
зеленый	30
оранжевый	40
красный	50

Внимание:
Не ремонтируйте предохранители и не заменяйте их на более мощные— опасность пожара! К тому же таким образом возможно повреждение другого электрооборудования.
Если замененный предохранитель сразу после включения соответствующего электропотребителя снова перегорит, необходимо немедленно проверить систему электрооборудования автомобиля на специализированной станции сервисного техобслуживания

Предохранители передней панели

Номер предохранителя	Потребитель
1	Освещение (левая сторона)
2	Центральный замок, омыватель ветрового и заднего стекол (автомобиль с системой KESSY/автомобиль с обогревом ветрового стекла)
3	Зажигание
4	Освещение (правая сторона)
5	Электрический стеклоподъемник со стороны водителя
6	Блок управления бортовой сети
7	Звуковой сигнал
8	Шина данных
9	Система KESSY, подрулевой переключатель, замок зажигания
10	Электрический стеклоподъемник (задний левый)
11	Подогрев рулевого колеса
12	USB-разъем впереди
13	Отпирание крышки багажного отсека
14	Подрулевой переключатель, переключатель освещения, блокировка ключа в замке зажигания (АКП), световой сигнал, датчик дождя, датчик освещенности, камера заднего вида
15	Климатическая установка, автоматическая коробка передач, обогрев ветрового стекла, диагностический разъем
16	Комбинация приборов, система аварийного вызова
17	Охранная сигнализация, звуковой сигнал
18	Обогрев задних сидений
19	Светодиодная фара (левая сторона)
20	Не используется
21	Не используется
22	Омыватель ветрового и заднего стекол (автомобиль без системы KESSY/автомобиль без обогрева ветрового стекла)
23	Подогрев передних сидений
24	Климатическая установка, отопитель
25	Не используется
26	Подогрев передних сидений
27	Стеклоочиститель заднего стекла
28	Не используется
29	Подушки безопасности
30	Выключатель фонаря заднего хода, стеклоподъемники, регулировка наружных зеркал заднего вида, выключатель аварийной световой сигнализации, климатическая установка, система помощи при парковке
31	Топливный насос, вентилятор радиатора, подрулевой переключатель
32	Диагностический разъем, корректор фар, подрулевой переключатель
33	Выключатель педали сцепления, запуск двигателя
34	Обогрев форсунок омывателя
35	Выключатель прерывистого режима работы стеклоочистителя и стеклоомывателя
36	USB-разъем сзади
37	Датчики-радары
38	Не используется
39	Не используется
40	Шина данных
41	Обогрев заднего стекла
42	Электрический стеклоподъемник со стороны переднего пассажирского сиденья
43	Светодиодная фара (правая сторона)
44	Прикуриватель, розетка 12В
45	Электрический стеклоподъемник (задний правый)
46	Омыватель ветрового и заднего стекол, подрулевой переключатель
47	Не используется
48	Не используется
49	Топливный насос
50	Система Infotainment
51	Обогрев наружных зеркал заднего вида
52	KESSY (система доступа и запуска двигателя без ключа)
53	Блокировка рулевой колонки (автомобиль с системой KESSY)
54	ESC
55	Не используется
56	Шина данных
57	Шина данных
58	Обогрев задних сидений
59	Не используется

Предохранители в моторном отсеке

Номер предохранителя	Потребитель
1	Вентилятор радиатора
2	Не используется
3	ESC
4	Обогрев ветрового стекла
5	Обогрев ветрового стекла
6	Автоматическая коробка передач
7	Система управления двигателя
8	Стеклоочиститель ветрового стекла
9	Модуль контроля АКБ
10	ESC
11	Не используется
12	Впрыск топлива
13	Выключатель педали тормоза
14	Топливный насос компоненты двигателя
15	Система управления двигателя
16	Стартер
17	Система управления двигателя
18	Компоненты двигателя
19	Лямбда-зонд
20	Компоненты двигателя

Skoda rapid / шкода рапид (код модели: nh1, nh3) 2021 —skoda rapid russia / шкода рапид россия (код модели: nk3) 2021 —skoda rapid spaceback / шкода рапид спейсбек (код модели: 0g3) 2021 —

Быстрый переход по разделам:ДвигателиСистема охлаждения, отопления и кондиционированияСистемы впрыска, зажиганияТопливная системаСистема выпускаПередняя и задняя подвескаТормозная системаРулевое управлениеКоробки передач, сцеплениеКузовЭлектрооборудованиеОбщая документация

Замена моторного масла на двигателе CFN (CFNA) в Фольксваген Поло Седан, Шкода Рапид и др. (rus.) Фотоотчет

Замена масла и фильтров на двигателе CFNA, руководство по самостоятельному ТО (rus.) Фотоотчет

Двигатель CFNA 1.6 стук при холодном запуске (rus.) Фотоотчет

Двигатель CBZB 1.2 TSI замена поршневой группы, ресурс цепи (rus.) ФотоотчетДанный двигатель устанавливался на Skoda Rapid (NH).

Мое знакомство с этим двигателем началось не с замены масла и свечей, как это обычно бывает, а с замены поршневой группы. При сборке двигателя подготовил небольшой фотоотчет. Двигатель 1,2 TSI пробег 18 тыс.км.

Причина обращения — отсутствие компрессии в третьем цилиндре. Каков же ресурс цепи двигателя 1,2 литра TSI?

Замена ремня ГРМ на двигателе CWVA (rus.) ФотоотчетДанный двигатель устанавливался на: VW Golf 7 (5G), VW Golf Sportsvan (AM1), VW Polo Sedan (612), Skoda Octavia A7 (5E), Skoda Fabia 3 (NJ), Skoda Yeti (5L), Skoda Rapid (NH), SEAT Leon 3 (5F), SEAT Ibiza 4 (6P).

Пробег по столичным пробкам составил 68 т.км., решено заменить ремень ГРМ. Запчасти оригинальные: 04E109119C — ремень ГРМ, 04E109244B — ролик ГРМ, 04E109479B — натяжной ролик ГРМ…

Бензиновый двигатель 1,4 TSI (CZCA, CZDA, CZEA) — расположение датчиков и компонентов (rus.)Места установки датчиков и элементов бензиновых двигателей 1,4 TSI.

Двигатели 1,4/92 kW и 1,4/110 kW TSI (CZCA, CZDA, CZEA) ставятся концерном VAG на автомобили Skoda Rapid (NH, NK).

Бензиновые двигатели семейства EA211 (rus.) Устройство и принцип действия. Программа самообучения 101 Skoda.

Семейство двигателей EA211, созданное в рамках модульной платформа бензиновых двигателей MOB для поперечной установки, является частью новой концепции модульной поперечной платформы MQB.Двигатели EA211 будут устанавливаться на автомобили рзличных марок концерна.

Семейство двигателей EA211 состоит из 3 и 4-цилиндровых модульных бензиновых двигателей: как атмосферных с впрыском во впускной коллектор (MPI), так и с турбонаддувом и непосредственным впрыском (TSI).

Блок предохранителей салона Skoda Rapid (2016-2018)

Предохранители расположены в нижней части приборной панели за крышкой.

• Снимите крышку блока предохранителей в направлении, указанном стрелкой.
• Снимите пластиковый зажим с держателя в крышке блока предохранителей.
• Используйте зажим, чтобы вытащить предохранитель, / затем вставьте новый предохранитель.
• Установите кронштейн в исходное положение.
• Сначала вставьте верхний край крышки в приборную панель.
• Нажмите на нижний край крышки в области A.

№	Назначение
1	Свет — левый
2	Центральный замок, омыватель переднего/заднего стекла (только с KESSY или подогревом лобового стекла)
3	Зажигание
4	Свет — правильно
5	Электрические стеклоподъемники — водитель
6	Внутреннее освещение
7	Гудок
8	Тягово-сцепное устройство — левый свет
9	Рычаг управления под рулевым колесом, блок управления двигателем (только без KESSY), автоматическая коробка передач (только без KESSY), автоматическая коробка передач (только без KESSY), ESC (только без KESSY), тягово-сцепное устройство (только без KESSY), гидроусилитель руля ( только без КЕССИ)
10	Электрические стеклоподъемники — задний левый
11	Система очистки фар
12	Информационно-развлекательный дисплей
13	Многофункциональный блок для автомобилей такси
14	Рычаг управления под рулевым колесом, выключатель света, замок извлечения ключа из замка зажигания (автоматическая коробка передач), мигалка, SmartGate, датчик дождя, камера заднего вида
15	Кондиционер, автоматическая коробка передач, диагностический разъем, обогрев лобового стекла
16	Комбинация приборов, экстренный вызов
17	Противоугонная сигнализация, звуковой сигнал
18	Не назначен
19	Не назначен
20	Не назначен
21	Не назначен
22	Система омывателя переднего/заднего стекла (без KESSY или без обогрева лобового стекла)
23	Подогрев передних сидений
24	Вентилятор для системы кондиционирования, отопления, кондиционирования воздуха, отопления
25	Не назначен
26	Подогрев передних сидений
27	Стеклоочиститель заднего стекла
28	Не назначен
29	Воздушная подушка
30	Электрические стеклоподъемники, выключатели света заднего хода, система кондиционирования воздуха, система помощи при парковке, настройки поверхностей наружных зеркал, электропитание центральной полосы кнопок, электропитание боковых кнопок, внутреннее зеркало
31	Топливный насос, вентилятор радиатора, круиз-контроль, омыватель переднего/заднего стекла, выключатель света
32	Диагностический разъем, регулировка дальности света, рычаг управления под рулем, освещение салона, стабилизатор напряжения для автомобилей такси
33	Запуск двигателя, переключатель педали сцепления
34	Обогрев форсунок омывателя ветрового стекла
35	Не назначен
36	Не назначен
37	Радар
38	Не назначен
39	Электрическая система дополнительного обогрева
40	Не назначен
41	Обогрев заднего стекла
42	Электрические стеклоподъемники — передний пассажир
43	Устройство прицепа — электрическая розетка
44	Прикуриватель, розетка 12 вольт в салоне, розетка 12 вольт в багажнике
45	Электрические стеклоподъемники — задний правый
46	Омыватель переднего/заднего стекла, рычаг управления под рулевым колесом
47	Устройство прицепа — электрическая розетка
48	Тягово-сцепное устройство — правый свет
49	Топливный насос
50	Информационно-развлекательная система
51	Обогрев наружного зеркала
52	КЕССИ
53	Блокировка руля (KESSY)
54	АБС или ЭСК
55	Не назначен
56	Не назначен
57	Не назначен
58	Не назначен
59	Не назначен

Доработка прикуривателя

Некоторые водители модернизируют устройство, устанавливая дополнительный разъем. Для этого потребуется обзавестись инструментом.

1. Дрель или шуруповерт с набором сверл по металлу.
2. Коронка для выреза отверстия, диаметр должен совпадать с диаметром автомобильного прикуривателя.
3. Напильник.
4. Паяльник с припоем.
5. Кусачки.
6. Отвертки.
7. Мультитестер.
8. Термоусадочная трубка.
9. Провод подходящего сечения. Следует взять кабели с запасом, чтобы исключить возможность оплавления. Оптимальным будет сечение 1,5-2 мм.
10. Предохранитель, выдерживающий силу тока, рекомендуемую производителем автомобильного прикуривателя.

Далее приступаем к установке дополнительного девайса своими руками.

1. Обесточиваем автомобиль и выбираем место для подключения дополнительного автомобильного прикуривателя. Желательно, чтобы это была ровная панель – на рифленых или изогнутых поверхностях прибор держаться не будет.
2. Сверлим отверстие подходящего диаметра, края зачищаем надфилем.
3. Осуществляем подключение к проводке, следуя распиновке и проведя через предохранитель.
4. Проверяем работоспособность модели, осуществляем сборку.

Предохранители на шкода рапид: схема, где находятся

Предохранители представляют собой коммутационные электрические устройства, функциональное предназначение которых заключается в предотвращении короткого замыкания и вывода из строя электрооборудования в связи с высоким напряжением.

Использование предохранителей позволяет защитить комплектующие от токовой перегрузки, что увеличивает эксплуатационный ресурс транспортного средства и удешевляет стоимость ремонта в случае поломки.

На качестве предохранителей не стоит экономить, так как это напрямую сказывается на защищенности транспортного средства от КЗ. Не рекомендуется приобретать аналоги оригинальных комплектующих низкой стоимости или устройств со вторичного рынка – оптимальным решением является покупка дилерских деталей от VAG.

VAG	6R0937550A	Блок-схема в салон	2021-2021	1650
VAG	30244003	Блок-схема в салон	2021-2021	1750
VAG	6R0937550A	Блок-схема под капот	2021-2021	1550
Bosch	50000046972	Блок-схема под капот	2009-2021	2100
Bosch	N10424902	Предохранитель	2021-2021	180 за 10 шт.
Novline	50295010	Предохранитель	2021-2021	260 за 10 шт.
Novline	113774	Предохранитель	2021-2021	305 за 10 шт.

Важно знать! Выбирать предохранители или блок-схему устройств на Шкоду Рапид рекомендуется только по VIN-номеру транспортного средства или путем сверки на совместимость комплектующих на официальном сайте VAG. В противном случае существует вероятность приобрести детали несовместимого типа крепления или с несоизмеримой пропускной способностью, что сводит на нет всю защищенность электрооборудования и может стать причиной короткого замыкания или самовозгорания

В противном случае существует вероятность приобрести детали несовместимого типа крепления или с несоизмеримой пропускной способностью, что сводит на нет всю защищенность электрооборудования и может стать причиной короткого замыкания или самовозгорания.

Блоки под капотом

Расположение

Общее расположение блоков под капотом

Обозначение

1. Блок предохранителей и реле
2. Реле управления омывателем фар
3. ЭБУ системы управляемого проскальзывания
4. Блок реле ABS
5. 1CD-FTV: реле свечей накаливания
6. Коробка реле

Блок предохранителей и реле

Расположен в левой части моторного отсека под защитной крышкой.

Схема

Описание

1	30A DCC — предохранители «ECU-B», «DOME», «RAD N.1»
2	15A IG2 — Бензин: электрические охлаждающие вентиляторы, система многоточечного впрыска / система последовательного многоточечного впрыска, система кондиционирования воздуха
30A FUEL HTR — Diesel: Подогреватель топлива
3	Труба 10А — Сигнал
4	10А ZTA — Указатель поворота и контрольная лампа
5	15A EFI — система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система кондиционирования воздуха, электрические вентиляторы охлаждения
6	10A ETCS — Avensis Verso, Picnic (до 10.2003): Электронная система управления дроссельной заслонкой.
10A ETCS — Ipsum (с 10.2003): Электронная система управления дроссельной заслонкой.
15A A / F — Avensis Verso, Picnic (с 10.2003): Датчик соотношения воздух-топливо.
7	7.5A OBD — бортовая система диагностики
восемь	7,5A ALT-S — Avensis Verso, Picnic: система зарядки
15A FR DEF — Ipsum (с 10.2003): обогреватель стеклоочистителей.
девять	50A MAIN — реле «HEAD» (предохранители «HEAD LH LWR», «HEAD RH LWR», «HEAD LH UPR», «HEAD RH UPR»)
10	30А AM2 — Замок зажигания
одиннадцать	30A RR CLR — Задний кондиционер
12	30A HEAD LP CLN — Avensis Verso, Picnic: Очиститель фар
15A Ipsum: принято
13	7,5A RR FOG — Фонарь противотуманный задний
14	40 / 50A АБС №1 -ABS, VSC
15	30/40 АБС №2 — АБС, VSC
16	30A CDS — Бензин: Электрические вентиляторы системы охлаждения
40A CDS — Дизель: Электрические вентиляторы охлаждения
17	30A RDI — Бензин: электрические вентиляторы системы охлаждения
40A RDI — Дизель: Электрические вентиляторы охлаждения
18	50A HTR — Кондиционер / отопление
19	140A ALT — реле «RR DEF» (предохранители «RR DEF», «MIR HTR») реле «TAIL» (предохранители «TAIL», «PANEL»), реле «IG1» («ECU-IG», «GAUGE», «HTR», предохранители «SEAT HTR», «SRS-IG», «WIPER»), «PWR», «RR HTR», «DOOR», «DOOR NO.2», «FR FOG», «PWR OUTLET» , Предохранители «СТОП», «АМ1
ветры	15A HEAD RH UPR — Правая фара (дальний свет), панель приборов
21 год	15А HEAD LH UPR — Левая фара (дальний свет)
22	15A HEAD RH LWR — Левая фара (ближний свет), дальность света
23	15А HEAD LH LWR — Фара правая (ближний свет)
24	15А RAD NO.1 — Аудиосистема
25	7.5A ECU-B — Система зарядки, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, ABS, подвеска TOYOTA с электронной модуляцией, система центрального замка, электрические стеклоподъемники, напоминание о ключах и световое напоминание, предупреждение о ремне безопасности, аудиосистема система, часы, комбинация приборов, фара, система автоматического управления освещением, противотуманные фары, задние фонари, габаритные огни, внутреннее освещение, система помощи при парковке TOYOTA, система климат-контроля, обогрев заднего стекла
26 год	КУПОЛЬ 10A — Внутреннее освещение, личное освещение, освещение ног, освещение дверей, освещение багажника, освещение туалетного столика
Реле
R1	Фары (ГОЛОВА)
R2	Avensis Verso, Picnic: (ДИММЕР)
Ipsum (с 10.2003): (FR DEF) — Стекло с подогревом
R3	Бензин: Зажигание (IG2)
Дизель: Подогреватель топлива (FUEL HTR)
R4	Сигнал
R5	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №2)
R6	Электровентилятор системы охлаждения (ВЕНТИЛЯТОР №1)
R7	Электровентилятор (ВЕНТИЛЯТОР №3)
R8	Блок управления двигателем (EFI)

Основной блок реле

Схема

Деловое свидание, встреча

• R1 — Запуск (ST)
• R2 — 1CD-FTV: Блок управления двигателем (EDU) / 1AZ-FE (с 10.2003): Датчик топливовоздушного отношения (A / F)
• R3 — Муфта компрессора кондиционера (MG / C)
• 1 — 7.5A ST — Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
• 2 — Резерв

Дополнительный блок реле

Схема

Расшифровка

1	50A HTR SUB 3 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
2	50A HTR SUB 1 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
3	50A HTR SUB 2 — Отопитель (передний климат-контроль (автоматический климат-контроль), задний обогреватель и дополнительный обогреватель)
Реле
R1	Электрическое сопротивление (HTR SUB 1)
R2	Электрическое сопротивление (HTR SUB 2)
R3	Электрическое сопротивление (HTR SUB 3)

Предохранители на шкода рапид: схема, где находятся

Предохранители представляют собой коммутационные электрические устройства, функциональное предназначение которых заключается в предотвращении короткого замыкания и вывода из строя электрооборудования в связи с высоким напряжением.

Использование предохранителей позволяет защитить комплектующие от токовой перегрузки, что увеличивает эксплуатационный ресурс транспортного средства и удешевляет стоимость ремонта в случае поломки.

На качестве предохранителей не стоит экономить, так как это напрямую сказывается на защищенности транспортного средства от КЗ. Не рекомендуется приобретать аналоги оригинальных комплектующих низкой стоимости или устройств со вторичного рынка – оптимальным решением является покупка дилерских деталей от VAG.

VAG	6R0937550A	Блок-схема в салон	2021-2021	1650
VAG	30244003	Блок-схема в салон	2021-2021	1750
VAG	6R0937550A	Блок-схема под капот	2021-2021	1550
Bosch	50000046972	Блок-схема под капот	2009-2021	2100
Bosch	N10424902	Предохранитель	2021-2021	180 за 10 шт.
Novline	50295010	Предохранитель	2021-2021	260 за 10 шт.
Novline	113774	Предохранитель	2021-2021	305 за 10 шт.

В противном случае существует вероятность приобрести детали несовместимого типа крепления или с несоизмеримой пропускной способностью, что сводит на нет всю защищенность электрооборудования и может стать причиной короткого замыкания или самовозгорания.

Обзор вероятных причин

Итак, первым делом поговорим о том, что стало «виновником» неправильной работы светорегулятора.

Чаще всего диммер перестает работать после перегорания лампочки в люстре либо торшере. В момент перегорания может возникнуть короткое замыкание, в результате чего сгорает один из самых важных элементов цепи в светорегуляторе – симистор. Если не работает симистор, выходит из строя вся схема.

Вторая причина, по которой устройство может не включаться либо наоборот – не выключать свет заключается в том, что светореглятор работает с энергосберегающей лампой. Мы уже рассказывали о том, что для светодиодных и люминесцентных ламп нужно покупать специальные диммеры, как раз предназначенные для работы с «экономками». В то же время необходимо выбирать специальные диммируемые светодиодные лампы, а не обычные. Если Вы не учли данное требование, то неисправность заключается именно в данной причине, что наглядно показано на видео примере.

Что делать, чтобы устройство могло регулировать яркость света

Еще одна вероятная причина неисправности – неправильно подобранная мощность светорегулятора в результате чего он не работает так, как должен. Мы уже не раз говорили, что мощность диммера должна быть на 30-50% больше, чем мощность всех лампочек, которые он регулирует. Если Вы упустили данный момент и вставили в светильник слишком мощные источники света, не странно, почему диммер не выключает свет либо не регулирует яркость ламп. О том, как выбрать диммер, мы рассказывали в отдельной статье. Ну и последнее, что нужно сказать – возможно, проблема в электропроводке на участке: люстра-выключатель.

Это интересно: Аккумулятор ваз 2110: выбор и замена, что делать если сел
