Мануал по блоку комфорта SSP_017

Блок комфорта у Шкоды находится под рулевой панелью. Его можно определить только «нырнув» под руль.

В содержании разделы по самодиагностике, принцип действия системы, работа в спящем режиме, действия при ДТП, шина CANспециальные функции, схемы соединений и многое другое.

В автомобиле SKODA OCTAVIA установлена децентрализованная электронная система «комфорт» (Convenience Electronics System), в состав которой входят:

– электрический центральный замок с системой «superlock» и функцией управления освещением салона; – электрические стеклоподъемники с функцией обратного хода (roll-back); – электрический привод регулировки зеркал.

Дополнительно в ее состав могут входить:

– центральный замок с дистанционным управлением; – системная противоугонная защита с сигнализацией и функцией охранного сканирования салона;

Все составные элементы системы «комфорт» объединены между собой шиной CAN (CAN-интерфейс), осуществляющей обмен данными между ними.

19 комментариев

Ребята подскажите какие признаки когда накрылся блок комфорта

Alexey, у меня все нормально работает только акб разрежается по элек всё ок

Сергей, Ищите, что жрёт аккум. В прикуривателе ничего не воткнуто постоянно?

все откл, откл сигналку все равно идёт разряд

Все таки ремонтируется блок комфорта или нет? Загорелась задняя птф.

Есть шанс починить, люди ремонтировали.

Сергей, Вы решили свою проблему с разрядкой аккумулятора впустую? И если да, то как? У меня та же самая проблема (Scoda Octavia A5).

валерий если есть чем, поделитесь, у меня та же самая проблема.

Кто подскажет? У меня перестала брызгать жидкость омывателя лобового стекла. Моторчик сняли проверили на прямую он цел и работает. Думал предохранитель, оказалось не реле не предохранитель на обыватель нет. Говорят блок комфорта. Может кто в курсе, что может быть?

Здравствуй Олег. Нет не проверял, но как только проварачиваешь ключ зажигания один раз срабатывает моторчик и потом не работает. Выключаешь зажигание и снова включаешь такая-же история. Из-за того грешим на блок комфорта, но не уверен.

тогда вариант на диагностику. шнурком почитайте на что ругается машина.

Хочу спросить решили ли проблему. Вот сегодня столкнулся с этим же.

от Xxx-Funtik-xxX тем, кто собирается ставить нештатный ксенон и как умирает блок комфорта.

Рассмотрим ситуацию: Автомобиль с ксеноном, и автомобиль без ксенона. Имеет один и тот же блок комфорта. — это пока что чистые факты. И почему же на автомобиле с ксеноном с завода нет проблем? Нет, это не чары колдовства- это просто заводская кодировка блока.

Почему же тогда горят блоки комфорта у автомобилей без заводского ксенона?

В данном случае стояли обманки в ПТФ, которые и погубили блок.

Есть товарищи которые ставят ксенон и прописывают его по уму, но засовывают в габаритные лампы диоды с обманками — вуаля, блок мертв…

Есть товарищи, которые пытаются экономить и ставят неизвестнокустарные блоки розжига.

Вывод из этого можно сделать какой?

Ксенон на автомобиле не шедшим с завода и блок комфорта будут корректно работать при соблюдении нескольких условий:

1)НИКАКИХ ИСПОЛЬЗОВАНИЙ ОБМАНОК! Ни в габаритах, ни в задних стоп-сигналах, ни в подсветке номера. НИГДЕ!

2) Подбирать блок розжига ксенона — максимально приближенный по характеристикам к штатным блокам. МТФ слим лайн без обманок- удачное решение (проверено многими моими и не только клиентами)

3)Грамотная установка, исключающая коротыши и провода на соплях

4)Правка параметрии света в блоке комфорта.

Все… ВСЕГО 4 ПРОСТЫХ ПРАВИЛА! И ваш блок будет жить долго и счастливо.

UPD. Сколько не встречал ситуаций с умершим блоком комфорта- во всех случаях было нарушено хотя бы одно правило…»(с)

Предохранители Skoda Roomster

› Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство.

› Определите, какой предохранитель защищает цепь отказавшего потребителя

› Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и выньте его.

› Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала

Внимание:

Предохранители в передней панели

Схема блока предохранителей автомобиля с левым/правым расположением рулевого колеса

Предохранители расположены за крышкой с левой стороны передней панели.

› Осторожно повернуть крышку по стрелке и снять её

› После замены предохранителя вставить крышку в переднюю панель (против стрелки) направляющими выступами в отверстия панели приборов. Прижать крышку до фиксации. Расположение предохранителей в передней панели Предохранители в моторном отсеке › Одновременно сжать стопорные скобы крышки блока предохранителей, стрелки A » илл. 141, и сдвинуть крышку в направлении стрелки B .

› Шлицевой отвёрткой отпереть крепления в отверстиях C и поднять крышку вверх по стрелке D .

Расположение предохранителей в моторном отсеке

Видео к статье

Примечание

› Перед тем, как заменять предохранитель, нужно выключить зажигание, а также соответствующее электрическое устройство.› Определите, какой предохранитель защищает цепь отказавшего потребителя › Извлеките пластиковую скобу из крепления в крышке блока предохранителей, установите скобу на соответствующий предохранитель и выньте его.› Перегоревший предохранитель можно узнать по выгоревшей металлической проволочке. Замените неисправный предохранитель на новый того же номинала.

Внимание:■ Никогда не «ремонтируйте» предохранители и не заменяйте их на предохранители большего номинала – опасность возгорания! Кроме того может возникнуть неисправность в другом месте электроцепи.■ Если новый предохранитель снова быстро перегорел, при первой возможности обратитесь на сервисное предприятие для проверки соответствующей электрической цепи. Примечание:■ Рекомендуем, иметь в а/м всегда запасные предохранители

Комплект предохранителей можно выбрать из ассортимента оригинальных запчастей ŠKODA.■ Один потребитель электроэнергии может защищаться несколькими предохранителями.■ Один предохранитель может защищать цепи нескольких электрических потребителей

Примечание:■ Рекомендуем, иметь в а/м всегда запасные предохранители. Комплект предохранителей можно выбрать из ассортимента оригинальных запчастей ŠKODA.■ Один потребитель электроэнергии может защищаться несколькими предохранителями.■ Один предохранитель может защищать цепи нескольких электрических потребителей.

Таблица цветовой маркировки предохранителей

Предохранители находящиеся в передней панели

Эл.схема блока предохранителей автомобиля с левым или правым расположением рулевого колеса

Предохранители расположены за крышкой с левой стороны передней панели.› Осторожно повернуть крышку по стрелке и снять её› После замены предохранителя вставить крышку в переднюю панель (против стрелки) направляющими выступами в отверстия панели приборов. Прижать крышку до фиксации

Описание расположения предохранителей в передней панели приборов

Схема предохранителей находящихся в моторном отсеке

› Одновременно сжать стопорные скобы крышки блока предохранителей, стрелки A » илл. 141, и сдвинуть крышку в направлении стрелки B .› Шлицевой отвёрткой отпереть крепления в отверстиях C и поднять крышку вверх по стрелке D.

Предохранители и реле Toyota Prius 20

Рассмотрены автомобили 2003, 2004, 2005, 2006, 2007, 2008, 2009 года выпуска.

Блок предохранителей в моторном отсеке тойота приус.

Расположение компонентов.

1 — блок реле в моторном отсеке №2, 2 — инвертор с усилителем, 3 — блок реле в моторном отсеке, 4 — монтажный блок и блок реле в моторном отсеке.

Расположение предохранителей в основном монтажном блоке моторного отсека (на рис. цифры 3, 4)

Расшифровка.

Предохранитель	Цепь предохранителя	Номинал
23	SPARE	Запасной предохранитель	30 А
24	SPARE	Запасной предохранитель	15 А
25	DRL	Система дневного освещения фар toyota prius	7,5 А
26	H-LP LO HR	(Модели с галогеновыми лампами) Ближний свет (правая фара)	10 А
(Модели с газоразрядными лампами) Ближний свет (правая фара)	15 А
27	H-LP LO LH	(Модели с галогеновыми лампами) Ближний свет (левая фара)	10 А
(Модели с газоразрядными лампами) Ближний свет (левая фара)	15 А
28	H-LP HI RH	Дальний свет (правая фара)	10 А
29	H-LP HI LH	Дальний свет (левая фара)	10 А
30	EFI	Система впрыска toyota prius	15 А
31	AM2	Система зажигания, «IGN»	15 А
32	HORN	Звуковой сигнал	10 А
33	HEV	.Система управления гибридной установкой	20 А _
34	P CON MAIN	Иммобилайзер, система управления стояночным тормозом	7,5 А
35	P CON MTR	Система управления стояночным тормозом	30 А
36	THRO	Система управления дроссельной заслонкой toyota prius	ТО А
37	ВАТТ	Электровентилятор высоковольтной батареи	10 А
38	* HAZ	Указатели поворотов, аварийная сигнализация	10 А
39	DOME	Магнитола, освещение салона, система «SMART», комбинация приборов, указатели поворотов, освещение багажного отделения, часы	15 А
40	ABS MAIN3	Система ABS	15 А
41	ABS MAIN2	Система ABS	10 А
42	ABS MAIN1	Система ABS	10 А
43	FR FOG	Противотуманные фары	15 А
44	CHS W/P	CHS W/P	10 А
45	AMP	Магнитола	30 А
46	PTC HTR2	Отопитель РТС	30 А
47	PTC HTR1	Отопитель РТС	30 А
48	CDS FAN	Электровентилятор toyota prius	30 А

Этот же блок в развернутом виде для автомобилей с левым и правым рулевым управлением.

правый руль — для увеличения нажмите на изображении.

Левый руль.

Реле расположенные в основном монтажном блоке:

• реле электронасоса АБС
• реле муфты компрессора кондиционера
• реле вентилятора
• реле дальнего света
• реле фар

Блок реле в моторном отсеке №2

на изображении .

Блок предохранителей и реле в салоне тойоты приус 20.

Расположение.

Схема расположения предохранителей в монтажном блоке.

правый руль (развернутый вид)

левый руль

Назначение.

Предохранитель	Цепь предохранителя	Номинал
1	PWR	Электропривод стеклоподъемников	30 А
2	DEF	Обогреватель стекла задней двери	40 А
3	M/HTR	Обогреватель боковых зеркал	15 А
4	WIP	Стеклоочиститель лобового стекла тойота приус	30 А
5	RR WIP	Стеклоочиститель стекла задней двери ‘	15 А
6	WSH	Омыватель	20 А
7	ECU-IG	Система «SMART», электропривод стеклоподъемников, многофункциональный дисплей, электроусилитель рулевого управления, противоугонная система	7,5 А
8	GAUGE	Комбинация приборов, фонари заднего хода, указатели поворотов, электропривод стеклоподъемников	10 А
9	OBD	Диагностическая система	7,5 А
10	STOP	Стоп-сигналы	7,5 А
11	DOOR	Центральный замок тойота приус	25 А
12	АСС-В	«POWER OUTLET», «ACC»	25 А
13	ECU-B	Многофункциональный дисплей, электропривод стеклоподъемников, кондиционер	15 А
14	АМ1	Система управления гибридной установкой	7,5 А
15	TAIL	Передние и задние габариты, подсветка номерного знака	10 А
16	PANEL	Многофункциональный дисплей, часы, магнитола, подсветка комбинации приборов	7,5 А
17	A/C (HTR)	Кондиционер	10 А
18	FR DOOR	Электропривод стеклоподъемников	20 А
19	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
20	ACC	Магнитола, многофункциональный дисплей, часы	7,5 А
21	PWR OUTLET	Разъем для подключения дополнительного оборудования, прикуриватель (в зависимости от комплектации)	15 А
22	IGN	Система управления гибридной установкой, иммобилайзер, система SRS toyota prius	7,5 А

1 поколение

Места расположения блоков

1 – Главный блок – находится в задней части моторного отсека со стороны водителя, рядом с упором капота.

2 – Дополнительный блок – расположен в задней части моторного отсека со стороны пассажира либо над бардачком, доступ к нему возможен после открытия крышки вещевого ящика.

Вариант 1

Вариант 2

Главный блок

Фото пример

Схема

Вариант 1

Описание

1 (20 А)	Левая фара (дальний свет). Левая фара головного света
2 (20 А)	Правая фара (дальний свет). Правая фара головно­го света
3 (10 А)	Левая фара (ближний свет)
4 (10 А)	Правая фара (ближний свет)
5 (10 А)	Левая фара и левый задний фонарь (габаритный свет)
6 (10 А)	Правая фара и правый задний фонарь (габаритный свет)
7 (15 А)	Плафоны освещения салона. Фонари освещения номерного знака
8 (15 А)	Блок управления кондиционером. Элемент обогре­ва ветрового стекла. Регулятор положения кузова
9 (30 А)	Электродвигатели очистителя и омывателя фар. Электро замок задней двери багажного отделения
10 (20 А)	Система централизованной блокировки замков дверей. Плафоны освещения салона. Часы. Элек­тро двигатели регулировки положения наружных зеркал заднего вида. Радиоприемник
11 (30 А)	Нагнетательный насос кондиционера
12 (10 А)	Контрольная лампа аварийной сигнализации
13 (30 А)	Элемент обогрева передних сидений. Передний и задний прикуриватели
14 (30 А)	Звуковой сигнал
15 (30 А)	Электродвигатели очистителя и омывателя ветро­вого стекла
16 (30 А)	Элемент обогрева заднего стекла. Элемент обог­рева наружных зеркал заднего вида
17 (20 А)	Противотуманные фары
18 (30 А)	Электродвигатель вентилятора отопителя
19	Резервный
20 (15 А)	Указатели поворотов. Лампы света заднего хода
21 (15 А)	Лампы стоп-сигнала
22 (10 А)	Электрические цепи контрольных приборов и орга­нов управления
23 (30 А)	Электродвигатели стеклоподъемников передних дверей. Электродвигатель привода люка в крыше
24 (30 А)	Электродвигатели стеклоподъемников задних две­рей. Электродвигатели регулировки положения задних сидений

Реле

• I— реле зажигания после включения зажигания;
• II—реле включения обогрева заднего стекла;
• III—реле включения стек­лоподъемников и электродвигателя люка в крыше;
• IV—реле контрольной лампы незастегнутых ремней безопасности;
• V — реле-прерыватель стеклоочистителей;
• VI—реле очистителя заднего стекла;
• VII—реле включения очистителя и омывателя фар;
• VIII — реле времени включения плафонов;
• IX—реле включения электродвигателей регулировки задних сидений;
• X — реле включения дальнего света фар;
• XI—реле зажигания при работающем двигателе;
• XII — реле блокировки стартера для автомобилей с автоматической КП;
• А, Е —реле включения ближнего света фар на варианте для Швеции;
• В —резерв;
• С — реле включения звуковых сигналов;
• О—реле открытия крышки багажника;
• F—реле включения ближнего света фар;
• G — реле включения обогрева сидений;
• Н — реле включения противотуманных фар

Вариант 2

Назначение

1	15А Противотуманные фары
2	5А Габаритный свет левый и освещение номерного знака
3	10А Переключатель света
4	10А Правый габаритный свет и корректор света фар
5	10А Левый ближний свет
6	30А Регулировка сидений
7	25А Стеклоочистители и стеклоомыватели
8	5А Радиоприемник
9	15А Звуковой сигнал
10	15А Дальний свет левый
11	15А Дальний свет правый
12	5А Габаритный свет левый
13	20А Замок зажигания
14	20А Вентилятор системы отопления
15	10А Задний противотуманный фонарь
16	20А Обогреватели сидений
17	20А Прикуриватель
18	Резервный
19	15А Омыватели фар
20	20А Обогреватель заднего стекла
21	10А Зеркало заднего вида с электрообогревом
22	10А Противоугонная сигнализация
23	10А Освещение комбинации приборов
24	15А Центральный замок и освещение салона
25	25А Электролюк
26	30А Электро стеклоподъемник передних дверей
27	10А Стоп-сигнал
28	30А Электро стеклоподъемник задних дверей
29	10А Указатели поворотов и фонари заднего хода

20А	Электронасос подсистемы управления впрыском топлива КСУД
30А	Электродвигатель вентилятора
20А	Система антиблокировки тормозов
30А	Электродвигатель насоса системы ан­тиблокировки тормозов
30А	Реле времени включения обогрева вет­рового стекла
30А	Элемент обогрева ветрового стекла
30А	Электродвигатели регулировки положе­ния передних сидений
20А	Регулятор положения кузова
15А	Датчик концентрации кислорода на ав­томобилях с нейтрализатором отрабо­тавших газов

Рено клио 2 поколения

Расположение блоков и как к ним добраться можете посмотреть в данном видео.

p, blockquote 4,0,0,0,0 —>

p, blockquote 5,0,0,0,0 —>

Предохранители и реле под капотом

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,0,0,0 —>

Схема

p, blockquote 8,0,0,0,0 —>

p, blockquote 9,0,0,0,0 —>

p, blockquote 10,0,0,0,0 —>

Описание

p, blockquote 11,0,0,0,0 —>

F1	(30A) Управление двигателем
F2	(30A) Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
F3	(5A) Система управления двигателем (K4J/K4M/ F4R736)
F4	(5A) Система управления АКПП, секвентальная МКПП (D4F)
F5	(15A) Управление двигателем
F6	(40A) Секвентальная МКПП(D4F)
F7	(50A) Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость (с кондиционером)
F8	(60A) Противоугонная система,выключатель освещения, многофункциональный блок управления
F9	(25A) Анти блокировочная система тормозов(ABS) — Bosch8.0
F10	(50A) Антиблокировочная система тормозов(ABS) — Bosch8.0
F11	(60A) Реле вспомогательных цепей зажигания, выключатель освещения, многофункциональный блок управления
F12	(30A) Электродвигатель вентилятора отопителя(с кондиционером)

Реле

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,1,0,0 —>

Назначение

p, blockquote 14,0,0,0,0 —>

1. Реле электродвигателя вентилятора системы охлаждения (с кондиционером)
2. Реле топливного насоса
3. Реле основного насоса гидропривода переключения передач(D4F, секвентальная МКПП)
4. Реле электромагнитной муфты компрессора кондиционера
5. Реле задержки выключения электродвигателя вентилятора системы охлаждения/реле электродвигателя вентилятора системы охлаждения — низкая скорость
6. Реле стартера
7. Реле системы управления двигателем
8. Реле электродвигателя вентилятора отопителя
9. Реле фонарей заднего хода(D4F, секвентальная МКПП)

Предохранители и реле в салоне

На обратной стороне защитной крышки, будет нанесено актуальное описание размещения предохранителей в данном блоке. Там же могут находится запасные предохранители.

p, blockquote 15,0,0,0,0 —>

Схема блока

p, blockquote 16,0,0,0,0 —>

p, blockquote 17,0,0,0,0 —>

Расшифровка

p, blockquote 18,0,0,0,0 —>

1	(15A) Подушки безопасности, много функциональный блок управления
2	(15A) Автоматическая коробка передач, диагностический разъем (DLC), комбинация приборов, много функциональный блок управления, стоп — сигналы
3	(15A) Система кондиционирования, обогреватель заднего стекла, очиститель/ омыватель заднего стекла, фонари заднего хода
4	(20A) Очистители лобового стекла — 1998/ 2000
5	(10A) Антиблокировочная система тормозов(ABS)
6	(10A) Блок управления кондиционером, много функциональный блок управления
7	(15A) Аудиосистема, прикуриватель, часы, обогреватель заднего стекла
8	(15A) Звуковой сигнал
9	(10A) Левая фара — ближний свет
10	(10A) Правая фара — ближний свет
11	(10A) Правая фара — дальний свет
12	(10A) Левая фара — дальний свет
13	(20A) Фары – ближний свет (сдвоенные фары)
14	(5A) Лампы системы освещения дневное время — 1998/ 2000
15	Запасной
16	Запасной
17	(10A) Обогреватель зеркал заднего вида на дверях
18	(20A) Противотуманные фары
19	Запасной-1998
20	Запасной
21	(5A) Диагностический разъем (DLC), комбинация приборов (2000), много функциональный блок управления
22	(15A) Указатели поворота/ аварийная сигнализация
23	(15A) Задние противотуманные фонари
24	Запасной
25	Запасной
26	(10A) Подсветка комбинации приборов, передние/ задние габариты (лев.)
27	(10A) Подсветка комбинации приборов, правые задние/ передние габариты
28	(2A) Иммобилайзер
29	(20A) Аудиосистема, часы, электропривод зеркал заднего вида на дверях, лампы освещения салона
30	(30A) Обогреватель заднего стекла
31	(20A) Центральный замок
32	(30A) Электропривод стеклоподъемников
33	(20A) Омыватели фар
34	(30A) Отопитель/ кондиционер-1999
35	(20A) Подогреватель сидений
36	(30A) Электропривод стеклоподъемников
37	(20A) Люк
38	Запасной-1998
39	Запасной

Если представленная схема отличается от Вашей, ознакомитесь с дополнительным материалом.

p, blockquote 20,0,0,0,0 —>

Реле

p, blockquote 21,0,0,0,0 —>

Элементы реле будут располагаться отдельным блоком.

p, blockquote 22,0,0,0,0 —>

Схема

p, blockquote 23,0,0,0,0 —>

p, blockquote 24,0,0,0,0 —>

Назначение

p, blockquote 25,0,0,0,0 —>

1. Реле габаритов (с системой освещения в дневное время)
2. Реле системы освещения в дневное время
3. Реле противотуманной фары, правое
4. Реле ближнего света фар (с системой освещения в дневное время)
5. Реле насоса омывателя фар 1
6. Реле насоса омывателя фар 2
7. Многофункциональный блок управления

Точки подключения автосигнализации на Skoda Octavia Tour 2008

Под рулём: +12 Вольт — красный зажигание — чёрный повороты — чёрный/белый и чёрный/зелёный стартер — красный/чёрный

центральный замок (-) — чёрный/жёлтый (отпирание) и белый/жёлтый (запирание, на него же можно повесить комфорт) в водительской двери

бензонасос (+) — синий/красный в блоке предохранителей

концевики дверей (-) — коричневый/синий в коричневом 23-х контактном разъёме слева под рулём: контакт № 21. На плафон салонного освещения нужно впаивать диод на 1А, и включить функцию задержки

концевик багажника (-) — коричневый/чёрный в коричневом 23-х контактном разъёме слева под рулём: контакт № 10

Блоки в салоне

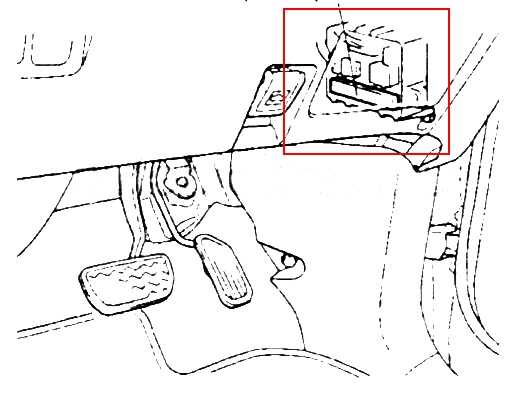

Расположение

Общая схема расположения блоков в салоне

Описание

1. усилитель отопителя (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
2. контроллер камеры (модели выпуска до 05.2003 г.)
3. контроллер камеры (модели выпуска с 05.2003 г.)
4. центральный монтажный блок
5. электронный блок системы парковки
6. электронный блок системы поддержания скорости
7. монтажный блок со стороны водителя
8. зуммер
9. электронный блок управления ABS
10. усилитель кондиционера (модели с кондиционером с ручным управлением выпуска до 05.2003г.)
11. датчик бокового перемещения и датчик замедления (модели выпуска до 05.2003 г.)
12. электронный блок управления SRS
13. электронный блок навигационной системы
14. датчик бокового перемещения и датчик замедления (модели выпуска с 05.2003 г.)
15. ТВ-тюнер (модели выпуска 05.2001 — 05.2003 гг.)
16. электронный блок управления двигателем
17. монтажный блок со стороны пассажира
18. ТВ-тюнер (модели выпуска до 05.2001 г.), 19 — блок реле отопителя

Блок со стороны водителя

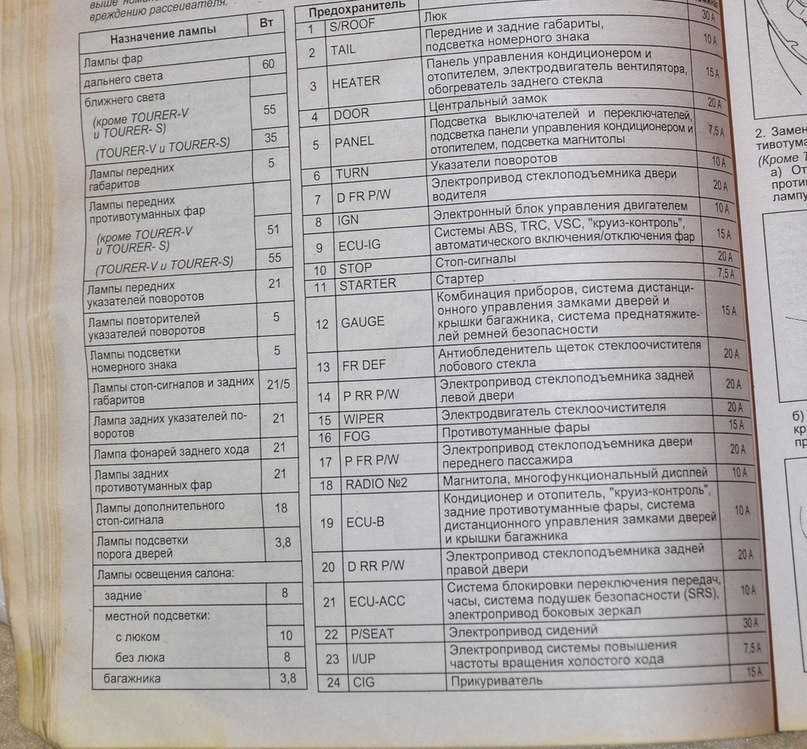

Фото пример

Схема с крышки блока

Обозначение

1	15A STOP – Стоп-сигналы
2	10A GAUGE – Комбинация приборов, аварийная сигнализация
3	7,5A А/С – Кондиционер
4	15A IGN – SRS, ЕСТ
5	15A ECU-IG – Multi AV-Station, круиз-контроль
6	30A WIP – Стеклоочиститель
7	15A CIG – Электропривод зеркал, прикуриватель
8	7,5A АМ1 – Реле цепи питания
9	7,5A OBD II – Диагностический разъём

Над предохранителями установлено реле указателей поворотов. С обратной стороны блока также могут крепится некоторые реле: реле авто занавески (AUTO CURTAIN), Реле отопителя, Реле зажигания

Блока со стороны пассажира

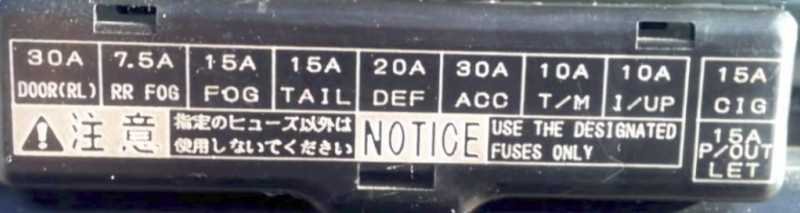

Пример схемы с крышки блока

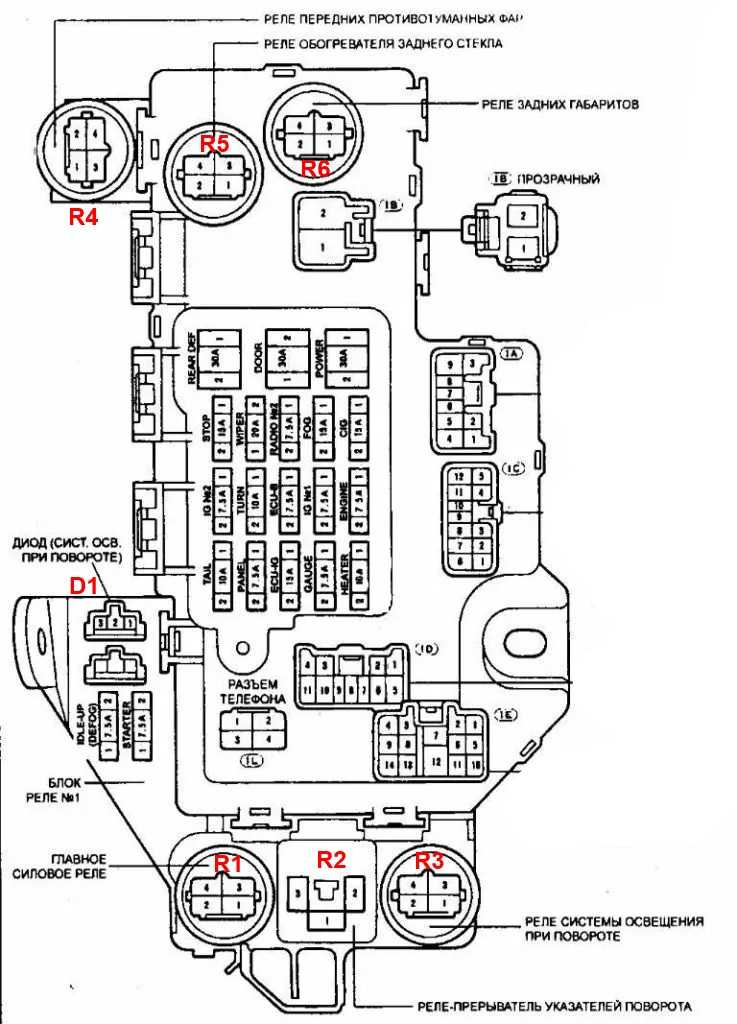

Схема

Обозначение предохранителей

MET	30A Комбинация приборов
TAIL (R)	7,5A Габаритный свет (правая фара)
FOG	15A Противотуманные фары
TAIL (L)	7,5A Габаритный свет (левая фара)
DEF	20A Обогреватель заднего стекла
PWE OUTLET	15A Разъем для подключения дополнительного оборудования
T/M	10A Фонарь заднего хода
l/UP	10A ЕСТ
DOOR	30A Привод дверей

Назначение реле

• R1 – Главное силовое реле
• R2 – Реле противотуманных фар
• R3 – Реле обогревателя заднего стекла
• R4 – Реле АСС
• R5 – Реле топливного насоса

Главные положительные стороны TDI

Двигательное устройство TDI отличает экономное расходование. Важнейшими его положительными сторонами считаются:

• незначительное топливное потребление;
• небольшой объем выбросов вредоносных веществ;
• надобность лишь изредка проводить автосервисные работы и техобслуживание.

Непосредственно во время низких оборотов получается в значительной мере увеличить мощность до предельной вращательной частоты. Происходит улучшение показателей разгона, а заодно качества рабочей динамики. Повышенный крутящий момент заодно обеспечивает предельное удобство от вождения автомобиля, который оснащен двигательным устройством TDI.

Описание реле

1. Реле вентилятора радиатора
2. Реле переключателя селектора диапазонов
3. Реле CVT
4. Реле кондиционера
5. Реле клаксона
6. Реле увеличения оборотов х.х.
7. Реле фар/передних противотуманных фар
8. Реле обогревателя заднего стекла
9. Реле сигнала
10. Реле дополнительного электрооборудования
11. Реле зажигания-1
12. Реле зажигания-2
13. Запасной предохранитель
14. Прерыватель
15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
16. Реле E. G. I.
17. Реле очистителя заднего стекла
18. Реле заднего противотуманного фонаря
19. Реле зажигания-3
20. Реле заднего противотуманного фонаря (в зависимости от модели)
21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

5 простых советов работы с электрооборудованием

Совет 1

Любые работы с электрооборудованием автомобиля нужно производить при отключенной аккумуляторной батареи. Отсоединять и подсоединять аккумулятор можно только при выключенном зажигании.

Совет 2

Выходы из строя электрооборудования, как правило, объясняются простейшими причинами, например коррозия контактов разъемов, выход из строя предохранителя, перегорание плавкой вставки или повреждение реле. Нужно визуально проверить состояние всех предохранителей, проводки и контактных разъемов цепи перед тем, как приступать к более детальной проверке исправности ее компонентов.

Совет 3

Перед тем как приступить к ремонту неисправностей электрической цепи, нужно внимательно изучить соответствующую схему чтобы четко представить себе ее функциональное назначение. Круг поиска неисправности обычно сужается за счет постепенного определения и исключения нормально функционирующих элементов того же контура.

Совет 4

При одновременном выходе из строя нескольких элементов или контуров наиболее вероятной причиной поломки является перегорание соответствующего предохранителя либо нарушение контакта с массой (разные цепи во многих случаях могут замыкаться на один предохранитель или вывод заземления).

Совет 5

Не заменяйте предохранители самодельными перемычками или предохранителями, рассчитанными на другую силу тока – это может привести к повреждению электрических приборов или даже пожару.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Расшифровка

1. датчик системы SRS (передний правый)
2. датчик системы SRS (передний левый)
3. блок реле и предохранителей в моторном отсеке
4. блок реле и предохранителей в моторном отсеке №2
5. электронный блок управления двигателем

Блок реле и предохранителей

Он находится в левой части, рядом со стойкой.

Схема

Описание

ALT-S 5А система зарядки

H-LPUPR 5А противотуманные фары (седан)

МРХ-В 5А система зарядки система управления двигателем система электронного управления АКПП антиблокировочная система тормо­зов (модели 2WD без TRC и без VSC) антиблокировочная система тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC) система SRS система MULTIPLEX центральный замок (седан) система предупреждения об оставленном в замке зажигания ключе система иммобилайзера система предупреждения о непристегнутом ремне безопас­ности и ослабления натяжения комбинация приборов система автоматического управ­ления освещением кондиционер с автоматическим управлением система поддержания скорости система MULTIPLEX (привод задней двери — универсал) система доводчика задней двери «EASY CLOSE» (универсал) аудиосистема (модели выпуска с 12.2003 г.)

А/С 10А ETCS 10А система управления двигателем (модели с двигателем 1JZ-GE) система управления двигателем (модели с двигателем 1JZ-GTE) система управления двигателем (модели с двигателем 1JZ-FSE) система электронного управления АКПП (модели с двигателем 1JZ-GE) система электронного управления АКПП (модели с двигателем 1JZ-GTE) система электронного управления АКПП (модели с двигателем 1JZ-FSE) система поддержания скорости HORN 10А звуковой сигнал H-LPLLWR 15А фары H-LPLUPR 15А комбинация приборов фары противотуманные фары (седан) H-LPRLWR 15А фары . H-LPRUPR 15А фары противотуманные фары (седан) INJ15А система управления двигателем (модели с двигателем 1JZ-FSE)

POWER OUTLET 15A

RADIO №1 15А

TEMS 15А

TURN-HAZ 15А

B/DECU 20А система MULTIPLEX система MULTIPLEX (привод задней двери — универсал центральный замок(универсал) система доводчика задней двери «EASY CLOSE» (универсал)

DOOR 20А система MULTIPLEX центральный замок система предупреждения об оставленном в замке зажигания ключе система автоматического управления освещением

EFI 25А система управления двигателей система электронного управления АКПП система иммобилайзера

F/PMP 25А

FRDEF 25A обогреватель зеркал и антиобледенитель щеток

АМ2 30А система запуска система зажигания

DEFOG 30А обогреватель заднего стекла (универсал)

FAN 30А электропривод вентиляторов (модели с двигателем 1JZ-GE)

ABS1 40А антиблокировочная система тормозов (модели 2WD без TRC и без VSC) антиблокировочная система тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC)

ABS2 40А антиблокировочная система тормозов (модели 2WD без TRC ибезУБС) антиблокировочная система ; тормозов (модели 4WD) антиблокировочная система тормозов (модели с TRC и с VSC)

DEFOG 40А обогреватель заднего стекла , (седан)

HTR 40А кондиционер с автоматическим управлением

FAN 60А электропривод вентиляторов (модели с двигателем 1JZ-GTE)

ALT 100 А  система зарядки электропривод стеклоподъемников (модели выпуска до 05.2003 г.) часы противотуманные фары система автоматического \ управления освещением габариты подсветка

ALT 100 А электропривод стеклоподъемников (модели выпуска с 05.2003 г.)

ALT 120 А

система зарядки электропривод стеклоподъемников часы противотуманные фары система автоматического управления освещением габариты подсветка

ALT 140 А система зарядки электропривод стеклоподъемников часы противотуманные фары система автоматического управления освещением габариты подсветка

• R1 – главное реле системы впрыска
• R2 – реле стартера
• R3 – реле электро насоса АБС
• R4 – реле фар
• R5 – реле топливного насоса
• R6 – реле форсунок
• R7 – реле электро насоса АБС
• R8 – реле электро насоса АБС
• R9 – реле системы впрыска
• R10 – реле дальнего света

Блок реле и предохранителей №2

Схема

Назначение

• R1 – Реле TEMS
• R2 – Реле обогревателя заднего стекла
• R3 – Реле звукового сигнала
• R4 – Реле кондиционера
• R5 – Реле антиобледенителя щеток
• R6 – Реле обогрева зеркал
• R7 – Реле электродвигателя вентилятора
• R8 – Реле топливного насоса
• R9 – Реле электродвигателя вентилятора
