Тойота рав 4, предохранители и их замена

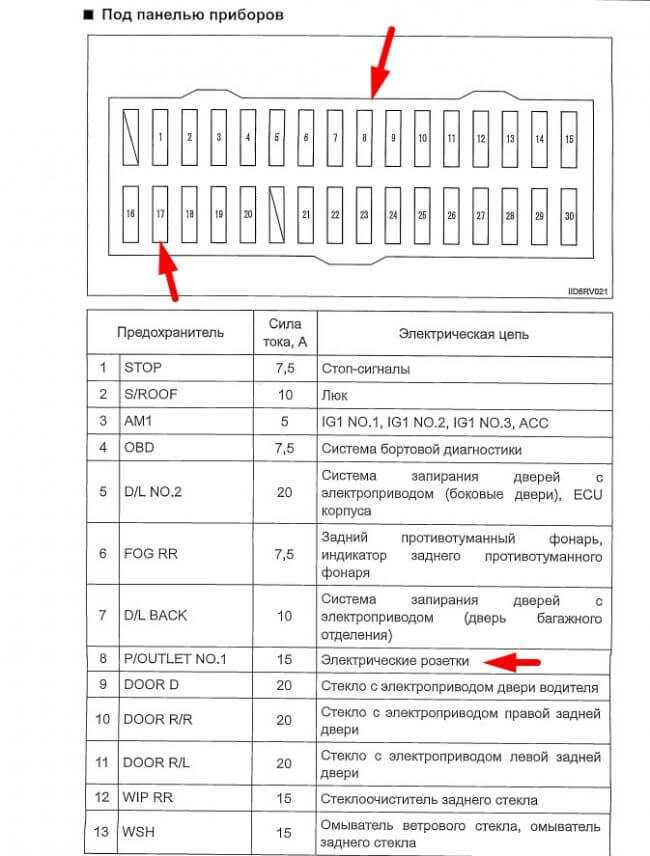

Расположение предохранителей в монтажном блоке под панелью приборов (в салоне) РАВ4 с 2013 года

Предохранитель	Номинальный ток для предохранителя, А	Коммутируемая цепь
1	7,5	стоп сигналы
2	10	люк
3	5	—
4	7,5	система диагностики
5	20	запирание дверей
6	7,5	задняя противотуманная фара
7	10	система запирания дверей
8	15	электрические розетки (прикуриватели) номер 1
9	20	электропривод стекла водителя
10	20	электропривод стекла правой задней
11	20	электропривод стекла левой задней
12	15	стеклоочиститель заднего стекла
13	15	омыватель ветрового и заднего стекла
14	7,5	фонари заднего хода
15	25	стеклоочиститель ветрового стекла и датчика дождя
16	5	блокировка трансмиссии
17	15	электрические розетки (прикуриватель) номер 2
18	7,5	аудиосистема, наружные зеркала, стоп-старт, часы
19	отопитель, комбинация приборов, полный привод, система впрыска топлива, датчик парковки, обогреватели сидений, регулятор высоты фар, система кондиционирования, переключатель модуля водителя…
20	10	габариты, подсветка номерного знака
21	5	контрольная лампа электрического усилителя руля
22	10	датчик рулевого управления
23	5	датчик дождя, двери багажного отделения, давление в шинах…
24	7,5	система кондиционирования, обогрева заднего стекла, дополнительный отопитель
25	10	подогрев левого сидения
26	10	подогрев правого сидения
27	7,5	топливный насос, система впрыска
28	7,5	подушки безопасности
29	5	приборы и указатели на комбинации приборов
30	7,5	генератор, очиститель фар, стоп-сигналы, подогрев зоны щеток на ветровом стекле

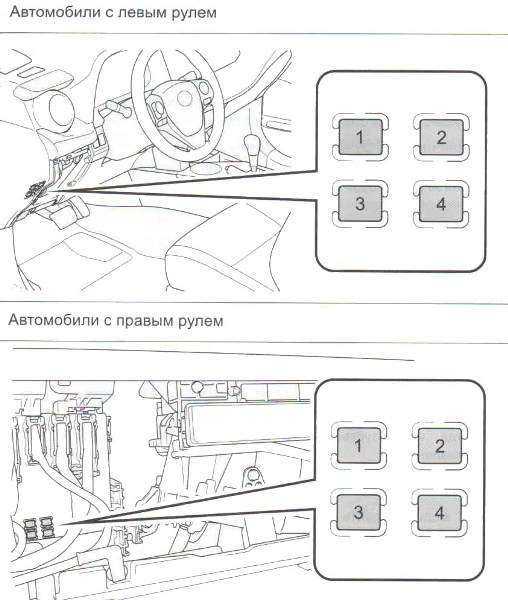

Предохранитель	Номинальный ток предохранителя, А	Коммутируемая электрическая цепь
1	30	Электропривод левого сидения
2	30	Электропривод правого сидения
3	30	дверь багажного отделения с электроприводом
4	30	Главный переключатель для передних стекол с электроприводом

Итак, руководствуясь материалами данной статьи вы сможете найти предохранитель отвечающий за определенные функции в машине. Кроме того, можно будет узнать о номинале предохранителя

Здесь важно отметить, что при замене предохранителя необходимо устанавливать новый точно таого ж номинала, что и стоял ранее

Блоки в салоне

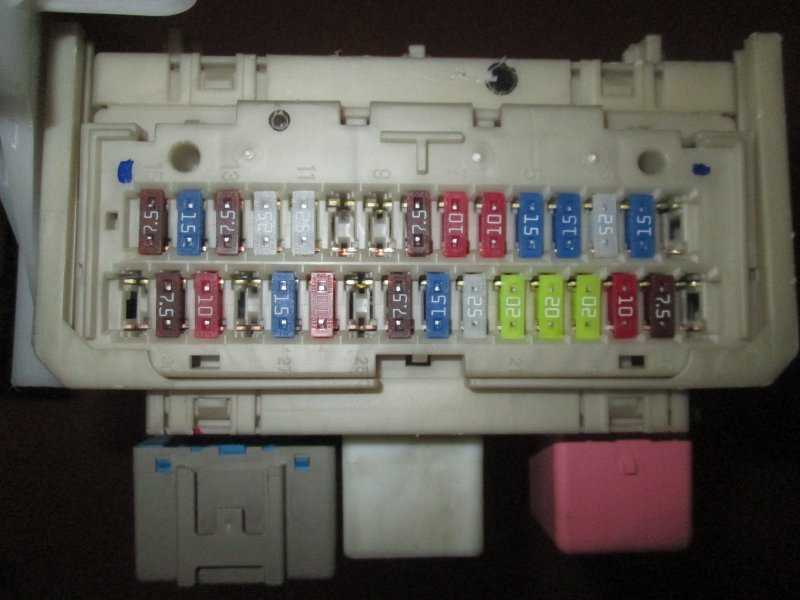

Блок предохранителей

Находится под панелью приборов со стороны водителя.

Фото – пример

Схема

Описание на русском

A/BAG	10А Надувная подушка безопасности
TURN LAMP	10А Лампа указателя поворота
METER	10А Комбинация приборов, лампа заднего хода, предупредительный звуковой
ILLUMI	10А Подсветка выключателя
POWER SOCKET	15А Лампа багажного отсека, розетка электропитания
HAZARD	15А Лампа аварийной сигнализации
STOP	15А Лампа стоп-сигнала, АБС
TAIL (RH)	10А Лампа габаритного света (правая задняя/ левая передняя), подсветка
TAIL (LH)	10А Лампа габаритного света (левая задняя/ правая передняя)
CIGAR	15А Прикуриватель
AUDIO	10А Аудиосистема, электропривод зеркала заднего вида
WIPER (FRT)	15А Стеклоочиститель, омыватель (передний), люк
WIPER (RR)	15А Стеклоочиститель (задний). Омыватель (задний)
(WARMER)	15А Обогрев переднего сидения
MIRROR DEF	10А Обогреватель наружного зеркала заднего вида
START	10А Блок управления двигателем, блок ЕСАТ

Блок реле

Крепится рядом с блоком предохранителей на стенке. Его исполнение зависит от уровня электрического оснащения Вашего Киа Рио 1.

Фото – пример

Схема

Обозначение

1. Реле вентилятора системы охлаждения
2. Реле обогревателя заднего стекла
3. Реле аварийной световой сигнализации
4. Реле звукового сигнала

Где находятся предохранители и реле Тойота Рав4 3 поколение

1. LHD: Блок реле №2
2. Блок реле №1
3. Блок предохранителей / Блок управления электрооборудованием кузова
4. Усилитель транспондера ключа
5. Блок управления блокировкой руля
6. Блок управления усилителем рулевого управления
7. Распределительный блок
8. Распределительный блок
9. Блок управления системой контроля давления в шинах
10. Реле ламп стоп-сигнала
11. Блок управления полным приводом
12. Реле автоматического стеклоочистителя
13. Блок управления блокировкой селектора коробки передач
14. Центральный блок управления подушками безопасности
15. Усилитель кондиционера
16. RHD: Реле стартера (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска) Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
17. RHD: Реле указателей поворота (аварийная сигнализация)
18. RHD: Блок управления противоугонной системой
19. RHD: Блок управления двойной блокировкой

Монтажный блок предохранителей в салоне, расположен со стороны водителя, в нижней части панели управления.

Описание

№	Имя	А	Назначение
1	—	—	Не используется
2	S−HTR	15	Подогрев сидений
3	WIP	25	Стеклоочиститель
4	RR WIP	15	Задний стеклоочиститель
5	WSH	15	Омыватель лобового стекла, омыватель заднего стекла
6	ECU−IG1	10	Вентилятор системы охлаждения, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне, система полного привода с электронным управлением распределением крутящего момента, система кондиционирования воздуха, блок кузовной электроники, люк, внутреннее зеркало с автоматическим затемнением, стоп-сигналы/габаритные огни, обогрев зоны покоя щеток стеклоочистителя лобового стекла, усилитель рулевого управления, система отмены включения сцепления, очиститель фар, автономный обогреватель салона, часы
7	ECU-IG2	10	Система кондиционирования воздуха, обогрев заднего стекла
8	OBD	7.5	Диагностический разъем
9	STOP	10	Лампы стоп-сигнала, дополнительный стоп-сигнал, блокировка селектора коробки передач, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, ABS, антипробуксовочная система, система курсовой устойчивости, вспомогательная система управления движением на склоне, вспомогательная система управления троганием на склоне
10	—	—	Не используется
11	DOOR	25	Блок кузовной электроники, центральный замок
12	ACC-B	25	Предохранители: «ACC», «CIG»
13	4WD	7.5	Система полного привода с электронным управлением распределением крутящего момента
14	FR FOG	15	Передний противотуманный свет
15	AM1	7.5	Система запуска
16	TAIL	10	Габаритный свет, освещение номерного знака, передний противотуманный свет, задний противотуманный свет
17	PANEL	7.5	Аудиосистема, подсветка панели приборов, часы
18	GAUGE1	10	Лампы заднего хода, система зарядки
19	D FR DOOR	20	Стеклоподъемники (передние двери)
20	RL DOOR	20	Стеклоподъемник (задняя левая дверь)
21	RR DOOR	20	Стеклоподъемник (задняя правая дверь)
22	S/ROOF	25	Люк
23	CIG	15	Предохранитель прикуривателя Тойота Рав 4
24	ACC	7.5	Аудиосистема, розетки, зеркала с электроприводом, блокировка селектора коробки передач, блок кузовной электроники, часы
25	—	—	Не используется
26	MIR HTR	10	Обогрев зеркал
27	PWR OUTLET	15	Розетка
28	—	—	Не используется
29	RR FOG	10	Задний противотуманный свет
30	IGN	7.5	Подушки безопасности, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, стоп-сигналы/габаритные огни, система запуска
31	GAUGE2	7.5	Комбинация приборов

Снизу монтажного блока, расположены 2 блока реле.

Схема блока реле Тойота Рав 4

Описание

№	Имя	А	Назначение
1	POWER	30	Стеклоподъемники
2	DEF	30	Обогрев заднего стекла, предохранитель: «MIR HTR”
3	P/SEAT	30	Сиденье с электроприводом
Реле
R1	Зажигание (IG1)
R2	Отопитель (механический кондиционер) Перемычка (автоматический кондиционер)
R3	LHD: Указатели поворота (аварийная сигнализация)

Схема блока реле 2

№	Реле
R1	Стартер (ST CUT)
R2	LHD: Стартер (ST) (Бензиновые двигатели, До Декабря 2008: дизельные двигатели с системой бесключевого доступа и запуска)LHD: Перемычка (До Декабря 2008: дизельные двигатели без системы бесключевого доступа и запуска)
R3	Передний противотуманный свет (FR FOG)
R4	Задний противотуманный свет (RR FOG) Розетка (115V)
R5	Вспомогательное реле (ACC)
R6	Розетка (PWR OUTLET)

Технические характеристики Тойота РАВ4 2014

В техническом плане четвертое поколение РАФ мало чем отличается от своего предшественника. Прежнюю конструкцию сохранила независимая подвеска. Передние стойки остались МакФерсон, задние – неизменные двойные поперечные рычаги.

Существенно изменилась электронная начинка. Управление полным приводом, который подключается по необходимости, выполняет система All-Wheel Drive (AWD), работающая в трех режимах. Электромагнитные муфты распределяют крутящий момент до классических 50:50 только в определенной дорожной ситуации.

Другие новшества в технических характеристиках «Тойоты РАВ 4» 2014 года выпуска:

• более точный электроусилитель руля;
• улучшенная регулировка подвески;
• более жесткое шасси;
• электронная система стабилизации автомобиля, улучшающая маневренность в разных дорожных условиях, работу ABC;
• помощь в управлении при спуске (DAC), подъеме (HAC) в моделях с автоматической КПП.

Усовершенствована система безопасности. Начальная комплектация четвертого поколения имеет коленную подушку, по 2 фронтальные, боковые подушки. Внедорожник 2014 года отличается обновленной электроникой: есть усилитель экстренного торможения, электронные системы (ABS, EBD, TRC, VSC).

Зачем заменять предохранители указателя поворота на Toyota RAV4?

. Итак, начнем наш контент о местонахождении предохранителя мигалки вашего Toyota RAV4 благодаря его изменению. Вы можете почувствовать, что у вас перегорел предохранитель, но вы не уверены. Фактически, если ваш не работает поворотник на Toyota RAV4 более того, если вы уже убедились, что лампочка не перегорела, вполне возможно, что предохранитель является спусковым крючком. Следует учитывать, что предохранитель действует как устройство безопасности для предотвращения перенапряжения на вашем Toyota RAV4 . Это будет резистор, нити, более или менее толстой, которая пропускает определенное натяжение и который сломается, если напряжение будет слишком сильным. Отсюда факт что они прозрачны, вы можете проверить их и убедиться, что нить не повреждена, с помощью очень простой визуальной проверки. Как правило, вы захотите замените предохранитель указателя поворота на Toyota RAV4, когда он больше не работает без видимой причины .

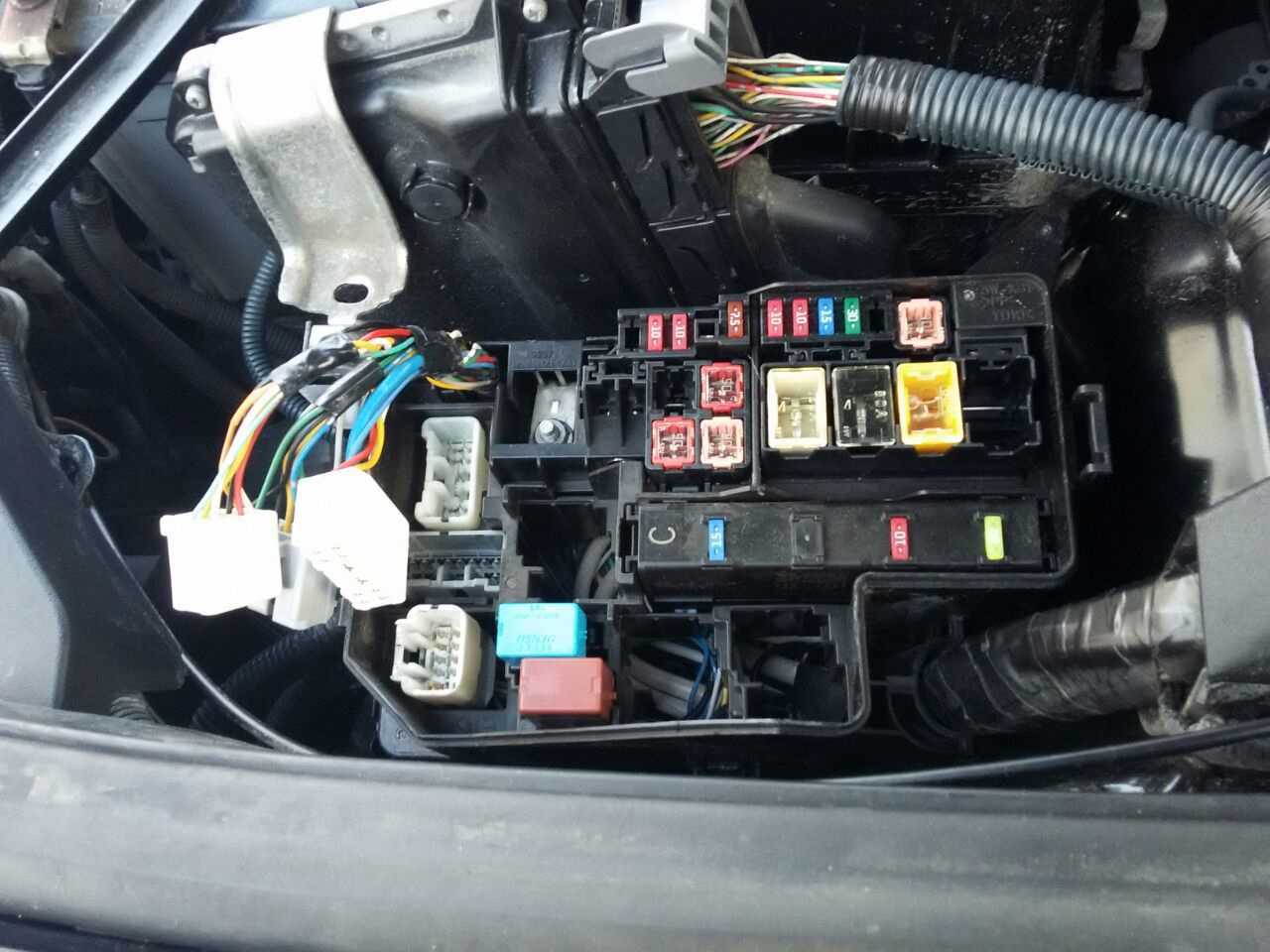

Блоки предохранителей Рав 4 XA30 под капотом

В моторном отсеке Rav 4 смонтировано два блока электропредохранителей. Рассмотри, где расположены, какие электрические цепи они защищают.

Первый блочок плавких вставок (у правого крыла)

Монтажный блок Рав 4 2010 года имеет следующую компоновку:

• 1, 2, 3, 7, 8, 12, 17, 21, 28 – не задействован;
• 4 – кондиционер, электрические подъемники стекол (7,5А);
• 5 – мультимеда и зарядка (7,5А);
• 6 – блокиратор рулевого колеса с без ключевым пуском (20А);
• 9 – мультимедийный комплекс (20А);
• 10 – ЭБУ кузова, ЭУР, программа дистанционного управления и запуска без ключа, приборная панель, часы, навигатор, мультимеда, приборы измерения (10А);
• 11 – подсветка зоны ног, индивидуальных зеркал, замка зажигания, пусковой кнопки силового агрегата, салона, кнопки Engine Start Stop, пространства в багажнике (10А);
• 13, 14 – левый, правый дальний свет (10А);
• 15, 16 – левый, правый ближний свет (10А);
• 18 – розетка на 115 Вольт (15А);
• 19 – фишка для электропроводки прицепа (30А);
• 20 – дополнительный обогревательный узел (25А);
• 22 – обогрев пространства щеток передних дворников (20А);
• 23 – кондиционер (50А);
• 24, 25, 26 – дополнительная отопительная система 840, 300W (50, 30А);
• 27 – HEAD LL, RL, LH, RH (50А);
• 29, 30 – охлаждающий вентилятор радиатора (30А);
• 31 – очистительная система фар (30А).

Также в нем присутствуют реле:

• R1 – рычаг переключения света;
• R2 – ближний свет;
• R3, R4, R10 – ДХО;
• R5, R6, R7 – охлаждающий вентилятор радиатора;
• R8 – не задействован;
• R9 – обогрев пространства щеток передних дворников;
• R11, R12, R13 – дополнительный отопительный узел.

Плавкие вставки во втором корпусе моторного отсека (у левого крыла)

Блок реле и предохранителей Рав 4 2011 года состоит из следующих элементов:

1. R1, R3 – ESP;
2. R2 – не задействован;
3. R4 – зажигание;
4. R5 – ABS;
5. R6 – компрессорная муфта;
6. R7 – бензонасос.

• 1 – система управления клапанами (30А);
• 2 – мультимедийный комплекс (30А);
• 3, 7 – система пуска (30, 7,5А);
• 4 – MPI, функция запуска силового агрегата (15А);
• 5 – световая аварийная сигнализация (10А);
• 6, 9, 10 – MPI (10А);
• 8, 17 – не задействован;
• 11 – MPI (7,5А);
• 12 – устройство для обогрева мотора перед запуском (80А);
• 13 – ЭУР (60А);
• 14 – DOME, RAD NO.1, ECU−B и B2 (80А);
• 15 – ABS 1, 2, TOWING, CDS, RDI, HTR (120А);
• 16 – A/F, EFl MAIN, EDU, HORN (50А);
• 18, 19 – ABS, ESP, ASR, EDS (30, 50А);
• 20 – EFI NO.1, 2, 3, MPI (20А);
• 21 – Horn (10А);
• 22, 23 – MPI (25, 20А).

Правильная замена плавких вставок

Для проведения замены предохранителя в специальном блоке Тойота Rav 4 IV поколения предварительно понадобится выполнить проверку подозрительного элемента. Для этого потребуется отыскать нужный номер предохранителя, в соответствии с отказавшими электроприборами. Далее извлечь предохранитель из посадочного гнезда, и осмотреть плавкую вставку. При неисправном защитном устройстве, вставка будет иметь механические повреждения.

В дальнейшем необходимо обязательно выявить и устранить причину повреждения предохранителя.

На заключительном этапе осуществляется установка нового элемента, который имеет идентичный показатель номинального тока плавкой вставки.

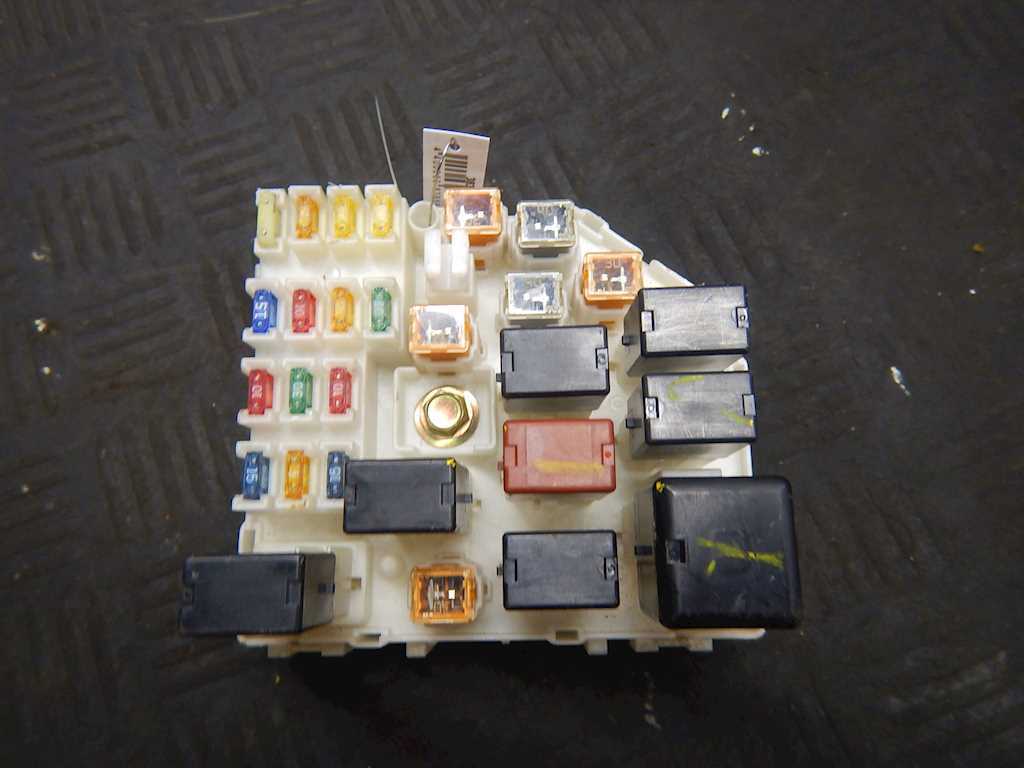

Блок под капотом

Расположен в левой части, рядом с аккумулятором, под защитной крышкой.

Схема

Назначение

ABS	15А ABS
PR FOG	10А Задние противотуманные фонари
F/FOG	15А Передние противотуманные фары
MAIN	80А Аккумуляторная батарея без подзарядки
IG1	30А Осуществляет автоматическое подключение к вторичным предохранителям CIGAR 10А, AUDIO 10А, IG COIL 15A, TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A WIPER(FRT)15A, RELAY 10A START 10A
BLOWER	30А Отопитель
COOLING	30А Вентилятор системы охлаждения
ABS 1	30А АБС
COND. FAN	20А Вентилятор конденсатора
HEAD-HI	15А Лампа дальнего света
HEAD-LOW	15А Лампа ближнего света
EMS	10А Датчики двигателя
INJECT	15А Инжектор, датчик кислорода
F/PUMP	10А Топливный насос
ECU	10А Блок управления двигателем, блок ЕСАТ. главное
RELAY	10А Двигатель вентилятора, электрический стеклоподъемник, обогреватель заднего стекла, пампа фары (для автомобилей, оборудованных надувной подушкой безопасности)
HLLD	10А Регулировка угла наклона света фар
MAIN RELAY	25А Осуществляет автоматическое подключение ко вторичным предохранителям EMS 10А, INJECT 15А, F/PUMP 10А, ECU 10А
S/ROOF	15А Люк
HEAD	25А Осуществляет автоматическое подключение ко вторичным предохранителям HEAD-HI 15А, HEAD-LOW 15А
IG2	30А Управление двигателем
TOS	15А Осуществляет автоматическое подключение ко вторичным предохранителям TAIL (ЛЕВ) 10А, TAIL (ПРАВ) 10А
HORN	10А Звуковой сигнал
RRDEF	25А Обогреватель заднего стекла
ABS 2	30А АБС
P/WIN	30А Электрический стеклоподъемник
BTN	30А Осуществляет автоматическое подключение ко вторичным предохранителям ROOM 15A, STOP 15А, HAZARD 15А
D/LOCK	25А Центральный замок дверей
IG COIL	15А Катушка зажигания
ROOM	15А Лампа освещения салона, аудиосистема, комбинация приборов, предупредительный звуковой сигнал

На этом всё, а если Вам есть чем дополнить материал, пишите в комментарии.

Предохранители Toyota RAV4

Toyota RAV4 представляет собой автомобиль, запущенный в производство еще в 1994 году известной компанией Тойота. Данная модель – это компактный кроссовер, предназначенный для дальних путешествий и обеспечивающий комфортную поездку каждому владельцу.

Как и остальные автомобили, РАВ4 оборудован блоками предохранителей и реле, благодаря которым удается избежать перегруза электрической цепи. Таким образом, данные элементы используются для того, чтобы сохранить целостность проводки между устройствами и датчиками.

Что касается самих перегрузов, то шанс их возникновения в Тойоте РАВ 4 достаточно низок, и в основном такая проблема возникает из-за сильной аварии или поломки какого-либо из устройств. Следствием из этого может стать перегрев предохранителя, что потребует его незамедлительной замены. В противном случае, работоспособность автомобиля ухудшится, если вовсе не прекратится.

Подробнее о видах блоков предохранителей и реле, а также о методике замены элементов в случае поломки будет рассказано в данной статье.

Моторный отсек

Правая часть подкапотного пространства (по движению авто) содержит монтажный блок, где расположены плавкие перемычки к остальным электроцепям и узлам автомобиля

.

Назначение их следующее:

Показатель силы тока	Название контура, защищаемого контроллерами	Номер разъема на схеме
20А	Аудиосистема	1
10А	Электроника кузова, беспровод. упр-ние, руль, давление в шинах, часы, багажное отделение (крышка)	2
10А	Свет в салоне, багажнике, подсветка зеркал	3
–	–	4
20А	Подогрев щеток в покое	5
–	–	6
7,5А	Противотуманка	7
30А	Аудиосистема	8
30А	Стартер	9
20А	Элементы с маркировкой «EFI №1», «EFI №2», впрыск топлива	10
–	–	11
15А	Элементы с маркировкой «METER», «IGN», «A/B», впрыск топлива	12
10А	Сочетания узлов	13
7,5А	Стартер, предохранитель с маркировкой «IG2»	14
10А	Кондиционирование, система определения пассажира на переднем сидении, «умная система» входа и старта	15
10А	Блокирование руля	16
30А	Элементы с маркировкой «DOME», «ECU-B №1», «RADIO»	17
10А	Клаксон	18
10А	Устройство импульсного впрыска	19
20А	Расходование воздуха, топливонасос, контроллер кислорода сзади	20
7,5А	Показатель электротока	21
10А	Подогрев зеркал, впрыск топлива	22
10А	Контроллер воздухораспределения, VSV, ACIS VSV	23
10А	Впрыск топлива	24
10А	Освещение дальнее левое, детектор дальнего	25
10А	Освещение дальнее правое	26
–	–	27
10А	Фара ближнего слева	28
10А	Фара ближнего справа	29
30А	Охлаждающая двигатель установка	30
50А	Контроль кондиционирования	31
50А	Дневное освещение, элементы с маркировкой «H-LP RH-LO», «H-LP LH-LO», «H-LP RH-HI», «H-LP LH-HI»	32
30А	Отопление дополнительное	33
30А	Отопление дополнительное	34
30А	Обогреватель стекла сзади, элементы с маркировкой «MIR HTR»	35
30А	VSC	36
30А	Охлаждение	37
50А	VSC	38
80А	ЭУР	39
120А	Элементы с маркировкой «ABS №1», «ABS №2», «PTC HTR №1», «PTC HTR №2», «DEICER», «HTR», «RDI FAN», «CDS FAN», «FOG FR», «DEF»	40
5А	Очистители стекол и дождевой контроллер	41
10А	Запасные контроллеры	42
20А	43
30А	44
Реле
Система управления мотором (EFI-MAIN №2)	R1
Зажигание (IG2)	R2
Топливонасос (C/OPN)	R3
Переключатели	R4
Световая техника (H-LP)	R5
Упр-ние мотором (EFI-MAIN №1)	R6
Подогрев стекла сзади (DEF)	R7
Контроль дневного света	M1
