Suzuki Jimny – предохранители и реле
Компактный внедорожник Suzuki Jimny производится с 1968 года с различными изменениями и модификациями по настоящее время. В данной публикации мы покажем описание блоков предохранителей и реле Сузуки Джимни выпускавшихся в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах, места их расположения, фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель.
p, blockquote 1,0,0,0,0 —>
p, blockquote 2,0,0,0,0 —>

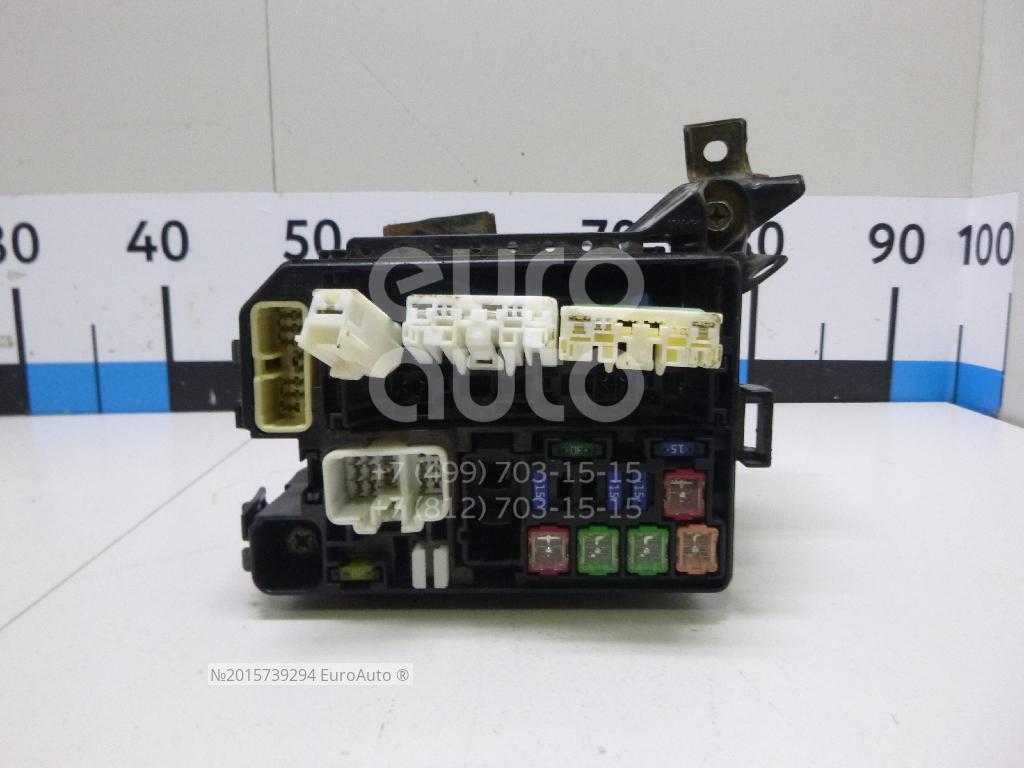

Блок под капотом

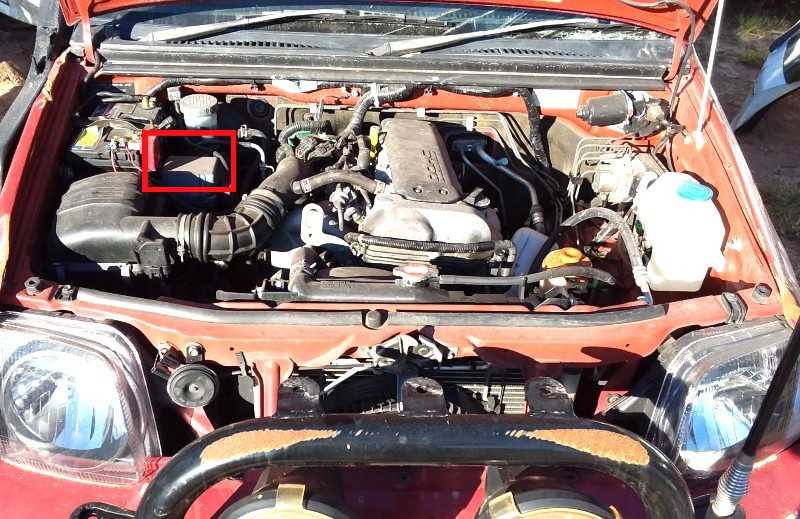

В Suzuki Jimny с бензиновыми двигателями он находится с левой стороны, рядом с аккумулятором. В дизельных – с правой стороны.
p, blockquote 4,0,0,0,0 —>
p, blockquote 5,0,0,0,0 —>
Вариант 1
p, blockquote 6,0,0,0,0 —>
Схема
p, blockquote 7,0,1,0,0 —>
p, blockquote 8,0,0,0,0 —>
Описание
p, blockquote 9,0,0,0,0 —>
| 1 | 80А ВАТТ (аккумуляторная батарея, генератор) |
| 2 | 50А ABS (модуль АБС) |
| 3 | 60А IG (замок зажигания) |
| 4 | 30А LAMP (освещение и пр. – цепь монтажного блока в салоне) |
| 5 | 30А LAMP (освещение и пр: – цепь монтажного блока в салоне) |
| 6 | 15А HEAD L (комбинация приборов, левая фара) |
| 7 | 15А HEAD R (правая фара) |
| 8 | 15А F1 (главное реле) |
| 9 | 15А А/С (реле и э/дв вентилятора конденсатора) |
Вариант 2
p, blockquote 10,0,0,0,0 —>
Схема
p, blockquote 11,0,0,0,0 —>
p, blockquote 12,0,0,0,0 —>
Обозначения
- R1 – Реле топливного насоса
- R2 – Реле электродвигателя вентилятора конденсатора кондиционера
- R3 – Реле системы управления двигателем
Вариант 3
p, blockquote 14,0,0,0,0 —>
Схема
p, blockquote 15,1,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Назначение
p, blockquote 17,0,0,0,0 —>
| 1 | Реле электромагнитной муфты компрессора кондиционера |
| 2 | |
| 3 | |
| 4 | Реле нагревателя охлаждающей жидкости |
| 5 | |
| 6 | Реле системы управления двигателем |
| F1 | (80A) Генератор |
| F2 | (30A) Электродвигатель вентилятора системы охлаждения |
| F3 | (50A) Система ABS |
| F4 | (60A) |
| F5 | (60A) Цепи замка зажигания |
| F6 | (15A) Левая фара |
| F7 | (15A) Правая фара |
| F8 | (20A) Электродвигатель вентилятора отопителя |
| F9 | (30A) Стартер |
| F10 | (30A) Электронный блок управления двигателем |
| F11 | (15A) Электромагнитная муфта компрессора кондиционера |
Расположен под панелью со стороны водителя.
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,0,0,0,0 —>
Вариант 1
p, blockquote 20,0,0,0,0 —>
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Схема
p, blockquote 23,0,0,0,0 —>
p, blockquote 24,0,0,0,0 —>
Расшифровка
p, blockquote 25,0,0,0,0 —>
| F1 | 10A Электродвигатель вентилятора отопителя |
| F2 | 15A/20A Обогреватель заднего стекла |
| F3 | 15A Очиститель, омыватель стекла |
| F4 | 15A Подогреватель сидений |
| F5 | 15A Предохранитель прикуривателя |
| F6 | 15A Обогреватель лобового стекла |
| F7 | 15A Аварийная сигнализация |
| F8 | 15A Радио |
| F9 | 10A Задний противотуманный фонарь(и) |
| F10 | 10A Иммобилайзер |
| F11 | 10A Стартер |
| F12 | 30A Электропривод стеклоподъемников |
| F13 | 15A Система управления двигателем |
| F14 | 20A Система управления 4WD |
| F15 | 10A Фонарь(и) заднего хода |
| F16 | 15A Система SRS |
| F17 | 10A Панель приборов |
| F18 | 10A Система ABS |
| F19 | 10A Электронный блок управления КПП |
| F20 | 10A Задние габариты |
| F21 | 15A Стоп-сигналы |
| F22 | 15A Центральный замок |
Предохранители и реле под капотом Сузуки Лиана
Монтажный блок размещен в моторном отсеке возле АКБ.
Схема блока предохранителей и реле под капотом Сузуки Лиана(вариант 2)
Описание
1. 80A Батарея, Генератор, Все электрические цепи 2. 60A Замок зажигания 3. 60A Блок предохранителей, Блок предохранителей в двигательном отсеке 4. 60A ABS. Привод и управляющий модуль 5. 30A Реле вентилятора 6. 15A Комбинация приборов, Головной свет (Headlight) — правая фара (R) 7. 15A Головной свет (Headlight) — левая фара (L) 8. 30A Реле управления вентилятором радиатора #1 Реле управления вентилятором радиатора #2 9. 20A Реле компрессора, Реле вентилятора кондиционера 10. 15A Главное реле 11. 15A Переключатель стоп-фонарей
Отдельно, на клемме аккумуляторной батареи, может находится главный распределительный плавкий предохранитель.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Блок в салоне
Он расположен под панелью приборов со стороны водителя, за защитной крышкой.
Вариант 1
Схема
Описание
| 1 | 10A Противотуманная фара |
| 2 | 15A Стоп сигнал |
| 3 | 15А Электронный иммобилайзер, мультимедийная система, освещение салона |
| 4 | 15А Обогрев заднего стекла |
| 5 | 20А Центральный замок |
| 6 | Сигнализация 10А |
| 7 | 10А Кондиционер |
| восемь | 10А Задний фонарь |
| девять | 15А Внутреннее освещение |
| 10 | 15A Центральный замок, приборы, наружные зеркала заднего вида |
| одиннадцать | Окна 30А |
| 12 | Подушка безопасности 15A |
| 13 | 15A Электронное противоугонное устройство, гидроусилитель руля (EPS), приборы, система кондиционирования воздуха |
| 14 | 10А Центральный замок, поворотники, фонари заднего хода, регулировка глубины фар |
| 15 | Спидометр 10А и другие приборы |
| 16 | 15A Стеклоочистители, омыватель |
| 17 | 10А АБС |
| 18 | 15A Электронная система управления двигателем |
| 19 | Прикуриватель 15А |
| ветры | 15А Центральный замок, наружные зеркала заднего вида, мультимедийная система, приборы, контрольные индикаторы, прикуриватель |
| 21 год | 25А Обогрев салона, обогрев заднего стекла, кондиционер |
Вариант 2
Схема
Запись на русский переводчик
- Подушка безопасности 15А — Подушка безопасности
- 15А Радио — Радио
- 20A Замок — Центральный замок
- 20A Cigar — прикуриватель
- 20А Люк — Люк
- 15A Реверс — Фонарь заднего хода
- Счетчик IG 15А — Зажигание
- 15А H / L LH — Light, левая сторона
- 15А Противотуманная фара — Противотуманная фара
- 15А ФИ — Подача топлива
- 30A Усилитель руля — Усилитель руля
- Нагреватель 15А — Отопление
- 15А defg rear — Обогрев заднего стекла
- 15А Задний упор — стоп-сигналы, габариты
- Омыватель 15А — Омыватель, очиститель лобового стекла
- Труба 15А — Сигнал
- 15A H / L RH — Свет, правая сторона
Блок под капотом
Он находится с левой стороны, рядом со стойкой, под защитной крышкой.
Вариант 1
Схема
Описание
| 1 | 80А Все электрические цепи |
| 2 | 50А Стеклоподъемник, зажигание, стеклоочиститель, стартер |
| 3 | 50А Задние габариты, обогреватель заднего стекла, замок двери, сигнал, освещение салона |
| 4 | Резерв |
| 5 | Резерв |
| 6 | 15А Фара головного света (правая) |
| 7 | 15А Фара головного света (левая) |
| 8 | 20А Противотуманные фары |
| 9 | 60А Блок управления усилителя рулевого управления |
| 10 | 40А Блок управления ABS |
| 11 | 30А Вентилятор радиатора |
| 12 | 30А Блок управления ABS |
| 13 | 30А Стартер |
| 14 | 50А Замок зажигания |
| 15 | 30А Вентилятор |
| 16 | 20А Компрессор |
| 17 | 15А Двигатель дроссельной заслонки |
| 18 | 15А Автоматическая КПП |
| 19 | 15А Инжектор |
| 20 | Реле автоматической КПП |
| 21 | Реле воздушного компрессора |
| 22 | Реле топливного насоса |
| 23 | Реле вентилятора кондиционера |
| 24 | Реле противотуманных фар |
| 25 | Реле дроссельной заслонки |
| 26 | Главное реле |
| 27 | Реле стартера |
| 28 | Реле вентилятора радиатора |
| 29 | Реле вентилятора радиатора 2 |
| 30 | Реле вентилятора радиатора 3 |
Вариант 2
Фото – пример исполнения
Схема
Обозначение
| 1 | 50/60А FL7 |
| 2 | 50/80А FL6 |
| 3 | 100А FL5 |
| 4 | 80А FL4 |
| 5 | 100А FL3 |
| 6 | 60/100А FL2 |
| 7 | 100/120А FL1 |
| 8 | 7,5А Зажигание — 1-й сигнал (2) |
| 9 | 30А Вентилятор радиатора (2) |
| 10 | 20А Передние противотуманные фонари |
| 11 | 7,5А Фара 2 |
| 12 | 30А Омыватель фар |
| 13 | 25А Модуль управления системы ESP |
| 14 | 25А Фары |
| 15 | 30А Аксессуары |
| 16 | 40А Замок зажигания |
| 17 | 40А Двигатель ESP |
| 18 | 30А Стартер |
| 19 | 30А Устройство подогрева топлива |
| 20 | 20А Вентилятор радиатора |
| 21 | 30А DCDC |
| 22 | 30А Fl, основной (дизельный двигатель) |
| 23 | 20А Fl (бензиновый двигатель), Топливный насос (дизельный двигатель) |
| 24 | 10А Воздушный компрессор |
| 25 | 15А Бесступенчатая транс- миссия (CVT) |
| 26 | 30А Вентилятор отопителя |
| 27 | 7,5А Сигнал запуска |
| 28 | 15А Фара (левая) |
| 29 | 15А Верхняя фара (левая) |
| 30 | 7,5А FI 2 |
| 31 | 20А Управление двигателем \ система впрыска |
| 32 | 15А FI |
| 33 | 15А Фара (правая) |
| 34 | 15А Верхняя фара (правая) |
| 35 | 50А Замок зажигания 2 (дизельный двигатель) |
| 36 | 50А Аккумулятор (дизельный двигатель) |
Отдельно могут быть расположены предохранители на 40А дополнительного обогревателя (дизельный двигатель).
Suzuki Wagon R / Solio предохранители и реле
Suzuki Wagon R производится с 1993 года по настоящее время в 6 поколениях как с левым так и правым рулём и поставляется по всему миру. Является одним из самых популярный кей-каров (Suzuki Kei). Хэтчбек Suzuki Solio был создан на базе данной модели и отличается чуть большими размерами. В нашей публикации вы найдёте описание предохранителей и реле …
Suzuki Baleno выпускался в 1995, 1996, 1997, 1998, 1999, 2000, 2001 и 2002 году. А в Индии вплоть до 2007 года. Так же известен под названием Cultus / Esteem. Уже с 2015 года началось производство второго поколения Сузуки Балено. В нашей статье мы покажем места расположения блоков предохранителей и реле для первого поколения Сузуки Балено (Сузуки култус) их схемы и описание назначения элементов. Отметит предохранитель прикуривателя.
Объявление
Так называемый «синий» форум Всероссийского клуба SUZUKI, далее «форум», был организован несколько лет назад. Появился он, потому что группа активных товарищей во главе с Валерой Адаменко ака TorneoSprint решила, что нужна интернет площадка, где любители авто марки «Сузуки» могли бы общаться, делиться опытом, придумывать всяческие мероприятия и объединяться в свой любви к марке машин, выше упомянутой фирмы. Изначально ресурс был задуман как пространство свободного излияния своих мыслей и взглядов, без злобства, необоснованного забанивания, расшаркивания и покраски травы в зеленый цвет. Любая конструктивная критика по форуму в целом и по отдельным темам принимается и рассматривается. На форуме не принимается непарламентские выражения и на них жесткая цензура. А также забаниваются пользователи, систематически позволяющие себе оскорблять личные человеческие достоинства кого-либо. На сегодняшний день уже нет сомнений в правильности сделанного решения, форум существует несколько лет, количество его членов растет, и жизнь в нем клубится . На форуме нельзя : Употреблять неформальную лексику, в спорах допускать высказывания оскорбительные и унижающие человеческое достоинство оппонента, размещать рекламу. На форуме по просьбе модераторов рекомендуется : Активно использовать функцию поиск, перед тем как завести тему по интересующему вас вопросу! Ставить в подписи марку, тип двигателя и год выпуска вашего авто. На форуме можно : Заводить темы и знакомства, флудить и философствовать, задавать технические вопросы и не технические тоже, утверждать и сомневаться, высказывать свое мнение и оспаривать чужое, делиться своими придумками по совершенствованию японской инженерной мысли и не японской тоже, спрашивать совета и давать советы, обращаться за помощью и оказывать ее, рассказывать о своих достижениях и неудачах, приглашать в гости и напрашиваться, участвовать в конкурсах, соревнованиях и получать призы за победу и как минимум грамоту за участие, размещать объявления некоммерческого характера и возмущаться появлением рекламы.
Неленивые могут ознакомится с полным сводом правил ТУТ и с рекомендациями ТУТ.
О некоторых непонятных непонятках
Есть еще неформальные добровольные группы, объединившиеся желанием совместно побузить и весело провести время, устроить какое-нибудь безобразие в виде поездки или конкурса, достать администрацию форума каким-либо «важным» вопросом. Особо активные группы Президент клуба TorneoSprint волевым, не побоюсь этого слова, волюнтаристским решением выделил на форуме в назидание другим бузотерам . Так появились команда Южане и команда Тринадцатый Вредный Чижик .
Вопрос: Что такое «Свой сервис» и «Свой страховой брокер»? Ответ: Это место в столице нашей родины, куда можно привезти свою любимую машинку на предмет осмотра, ремонта, прохождения ТО и…., если в глазах появится особый блеск и хорошо спрятанная заначка жжет ляжку, превратить свой пепелац во всепроходный, всепролазный, практически непотопляемый монстр оффроуда. А так же лично познакомится с мастером, который будет ее препарировать, задать глубокомысленные вопросы и получить вежливые ответы. Попить кофе и весело поболтать с президентом, если удастся его там поймать. В отсутствие оного есть с кем побеседовать о перспективах роста цен за ОСАГО и заодно решить, как повыгоднее застраховаться.
Вопрос: Зачем просят в подпись ставить марку машины? Я свободный человек хочу — ставлю, хочу — нет. Ответ: Хотите на здоровье и дальше. Только, если будите задавать вопрос по какой-нибудь несуразицей с машиной, не забудьте указать марку машины, тип двигателя, год выпуска и что вы делали в октябре 1993 года. Ибо, каков будет Ваш вопрос, таким будет и ответ. ИМХО. Проще поставить в подпись и на кучу уточнений не придется отвечать.
Вопрос: Достали с этим «поиском». Где искать и как пользоваться? Ответ: Правильно поставленный вопрос, содержит в себе ответ (с) «Очередная модная школа построения бизнес-процессов». Для того что бы воспользоваться поиском достаточно внимательно взглянуть на экран монитора. Там на чистейшем русском языке написано слово «Поиск» см. Рис. 1. Скалываете это слово. Открывается менюшка. Вбиваете то, что ищите. И «Вперёд». См. Рис.2. Возможно, надо будет повторить поиск с разными вариациями ключевых слов. Но что-то непременно найдете.
Вопрос: Меня эта су.. этот коз… модератор забанил. А я белый и пушистый! Куда, что, где опротестовать? Ответ: У вас есть раздел забанненные. Топайте туда и протестуйте. Борящийся за правое дело, его в сей борьбе и обрядши!
Замена предохранителей
Запрещается применять предохранители с номинальным значением тока, отличающимся в большую или меньшую сторону от указанного на перегоревшем предохранителе: это может привести квыходу из строя электрической системы или к возникновению пожара.
При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
1. Убедитесь, что выключатель зажигания находится в положении «OFF» («ВЫКЛ.»).
2. Убедитесь, что переключатель света фар находится в положении «OFF» («ВЫКЛ.»).
4. Снимите крышку блока предохранителей/плавких вставок, нажав на язычок, затем поднимите крышку сначала справа, а затем слева.
5. Найдите перегоревший предохранитель.
6. Извлеките перегоревший предохранитель с помощью специального съемника, находящегося в блоке предохранителей впассажирском салоне.
7. Перегоревший предохранитель (A) следует заменить новым (B).
Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Suzuki для проверки и ремонта электрооборудования автомобиля.
В держателе также находятся предохранители. Для их проверки и/или замены обратитесь на сервисную станцию официального дилера Suzuki.
| Номер предохранителя | Обозначение | Номинал | Описание |
| 1 | IGN | 50A | Зажигание |
| 2 | ABSMOT | 40A | Электромотор гидропривода системы ABS |
| 3 | — | — | |
| 4 | BLW | 30A | Вентилятор системы вентиляции |
| 5 | ST | 30A | Система запуска, стартер |
| 6 | H/LCLNR | 30A | Очиститель фар |
| 7 | H/LR | 15A | Фара головного освещения, правая |
| 8 | H/LL | 15A | Фара головного освещения, левая |
| 9 | ABSSOL | 25A | Соленоид системы ABS |
| 10 | — | — | |
| 11 | IGCOIL | 15A | Катушка зажигания |
| 12 | H/LHI | 25A | Фара головного освещения, дальний |
| 13 | B/U | 30A | Резервное копирование |
| 14 | — | — | |
| 15 | FI | 15A | Система впрыска топлива |
| 16 | T/M | 15A | Трансмиссия |
| 17 | IGN2 | 50A | Выключатель двигателя |
| 18 | CPRSR | 10A | Компрессор системы кондиционирования |
| 19 | 4WD | 10A | Система полного привода |
| 20 | FRFOG | 20A | Передние противотуманные фары |
| 21 | — | — | |
| 22 | P/S | 40A | Усилитель рулевого управления |
| 23 | RDTR | 30A | Вентилятор радиатора №1 |
| 24 | RDTR | 40A | Вентилятор радиатора №2 |
| 25 | — | — | |
| 26 | STSIG | 5A | Электронный блок управления двигателем |
| 27 | H/LHIL | 15A | Фара головного освещения, левая |
| 28 | H/LHIR | 15A | Фара головного освещения, правая |
Предохранители в перчаточном ящике
| Номер предохранителя | Обозначение | Номинал | Описание |
| 1 | P/W | 30A | Электростеклоподъемник |
| 2 | MTR | 10A | Панель приборов |
| 3 | IG | 15A | Катушки зажигания |
| 4 | IG1SIGSW2 | 5A | Усилитель руля, питание |
| 5 | SHIFT | 20A | — |
| 6 | S/R | 20A | — |
| 7 | — | — | — |
| 8 | D/L | 20A | Дверные замки |
| 9 | STL | 15A | Блокировка рулевого управления |
| 10 | HAZ | 10A | Аварийная сигнализация |
| 11 | A-STOP | 5A | — |
| 12 | RRFOG | 10A | — |
| 13 | ABS | 5A | ABS/ESP |
| 14 | S/H | 15A | Подогрев сидений |
| 15 | IG1SIG3 | 5A | Монокулярная камера |
| 16 | DOME2 | 10A | Освещение салона |
| 17 | DOME | 5A | Панель приборов |
| 18 | RADIO | 15A | Радио |
| 19 | CONT | 5A | — |
| 20 | KEY2 | 5A | Замок зажигания |
| 21 | P/WT | 20А | Остановка стеклоподъемника |
| 22 | KEY | 5A | Замок зажигания |
| 23 | HORN | 15A | Звуковой сигнал |
| 24 | TAILL | 5A | Фонарь задний левый |
| 25 | TAIL | 10A | Задние фонари в сборе |
| Фонарь задний правый | |||
| 26 | A/B | 10A | Подушки безопасности |
| 27 | IG1SIG | 10A | Электронный блок управления системами автомобиля BCM |
| 28 | BACK | 10A | Подсветка |
| 29 | ACC3 | 5A | — |
| 30 | RRDEF | 20A | Подогрев заднего стекла |
| 31 | MRRHTR | 10A | Подогрев наружных зеркал |
| 32 | ACC2 | 15A | Розетка для аксессуаров |
| 33 | ACC | 5A | Радио |
| 34 | WIP | 10A | Задний очиститель стекла |
| 35 | IG2 SIG | 5A | Вентилятор |
| 36 | WASH | 15A | Мотор насоса омывателя |
| 37 | FRWIP | 25A | Передний очиститель стекла |
| 38 | STOP | 10A | Стоп-сигнал |
Запрещается применять предохранители с номинальным значением тока, отличающимся в большую или меньшую сторону от указанного на перегоревшем предохранителе. Это может привести квыходу из строя электрической системы или к возникновению пожара. При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей.
1. Убедитесь, что выключатель зажигания находится в положении «OFF» («ВЫКЛ.»).
2. Убедитесь, что переключатель света фар находится в положении «OFF» («ВЫКЛ.»).
3. Снимите крышку(1) блока предохранителей.
4. Найдите перегоревший предохранитель.
5. Удалите перегоревший предохранитель с помощью специального съемника (2).
6. Перегоревший предохранитель(A) следует заменить новым(B).
Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Suzuki для проверки и ремонта электрооборудования автомобиля.
Компактный внедорожник Suzuki Jimny производится с 1968 года с различными изменениями и модификациями по настоящее время. В данной публикации мы покажем описание блоков предохранителей и реле Сузуки Джимни выпускавшихся в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 и 2017 годах, места их расположения, фотографии и схемы. Выделим предохранитель отвечающий за прикуриватель.
Блоки под капотом
Расположение
Общая схема расположения блоков
Описание
- Блок предохранителей и реле
- Блок предохранителей и реле 1 (слева)
- Блок предохранителей и реле 2(справа)
- Блок управления и актуатор ABS
Блок предохранителей и реле
Фото пример
Схема
Обозначение
| 1 | 25A A/F HTR – 1999-2001: Датчик топливо-воздушной смеси |
| 2 | Не используется |
| 3 | 10A A/C – Кондиционер |
| 4 | 10A Запасной предохранитель |
| 5 | 15A Запасной предохранитель |
| 6 | 30A Запасной предохранитель |
| 7 | 30A CDS – Вентилятор системы охлаждения |
| 8 | 30A RDI – Вентилятор системы охлаждения |
| 9 | 5A ALT−S – Система зарядки аккумуляторной батареи |
| 10 | 15A HEAD (RH) – 1996-1999: Правая фара (дальний свет) |
| 20A HEAD (RH) – 2000-2001: Правая фара (дальний свет) | |
| 11 | 15A EFI – Система впрыска топлива |
| 12 | 10A HORN – Звуковой сигнал, противоугонная система |
| 13 | 10A HAZ – 1996-1999: Аварийная сигнализация |
| 15A HAZARD – 2000-2001: Аварийная сигнализация | |
| 14 | 30A AM2 – Комбинация приборов, подушки безопасности, преднатяжитель ремня безопасности, система впрыска топлива, предохранители: IGN и STARTER |
| 15 | 5A TEL – Телефон |
| 16 | 15A HEAD (LH) – 1996-1999: Левая фара |
| 20A HEAD (LH) – 2000-2001: Левая фара | |
| 17 | 20A RADIO NO.1 – Аудиосистема |
| 18 | Не используется |
| 19 | 40A MAIN – 1996-1998: Предохранители: HEAD (RH-HI), HEAD (RH-LO) |
| 20 | 7,5A DOME – Противоугонная система, дневные ходовые огни, часы, подсветка замка зажигания, беспроводная система дистанционного управления, освещение салона, освещение багажного отсека, люк, персональное освещение, центральный замок, подсветка косметического зеркала, подсветка дверей |
| 21 | 7,5A ECU−B – 1996-1997: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности |
| 10A ECU−B – 1998-2001: Круиз-контроль, антиблокировочная тормозная система, подушки безопасности, преднатяжитель ремня безопасности | |
| 22 | 100A ALT – Предохранители: RDI и CDS |
| 23 | Не используется |
| 24 | 50A HTR – Предохранители: AM1 и A/C |
| 25 | 30A T−STK / CDS 2 |
| Реле | |
| R1 | Муфта компрессора кондиционера |
| R2 | (Circuit Opening) |
| R3 | Вентилятор системы охлаждения (№.2) |
| R4 | Вентилятор системы охлаждения (№.3) |
| R5 | Кондиционер |
| R6 | Главное реле |
| R7 | Блок управления двигателем (EFI) |
| R8 | Фары |
| R9 | Стартер |
| R10 | Звуковой сигнал |
| R11 | Вентилятор системы охлаждения (No.1) |
Блок предохранителей и реле 1
Схема
Назначение
| 1 | Не используется |
| 2 | 5A DRL NO.2 – Дневные ходовые огни |
| 3 | 10A HEAD (LH-LO) – Левая фара (ближний свет) |
| 4 | 10A HEAD (RH-LO) – Правая фара (ближний свет) |
| Реле | |
| R1 | Фары (DIM) |
| R2 | Дневные ходовые огни |
| R3 | Датчик топливо-воздушной смеси |
5. Замена предохранителей
Электрические предохранители
Моторный отсек
Внимание: — Запрещается применять предохранители с номинальным значением тока, отличающимся в большую или меньшую сторону от указанного на перегоревшем предохранителе: это может привести квыходу из строя электрической системы или к возникновению пожара. — При отказе какого-либо компонента электрооборудования проверьте целостность предохранителей
1. Убедитесь, что выключатель зажигания находится в положении «OFF» («ВЫКЛ.»).
2. Убедитесь, что переключатель света фар находится в положении «OFF» («ВЫКЛ.»).
3. Откройте капот.
4. Снимите крышку блока предохранителей/плавких вставок, нажав на язычок, затем поднимите крышку сначала справа, а затем слева.
5. Найдите перегоревший предохранитель.
6. Извлеките перегоревший предохранитель с помощью специального съемника, находящегося в блоке предохранителей впассажирском салоне.
7. Перегоревший предохранитель (A) следует заменить новым (B).
Если перегорел и новый предохранитель, обратитесь на сервисную станцию официального дилера Suzuki для проверки и ремонта электрооборудования автомобиля.
В держателе также находятся предохранители. Для их проверки и/или замены обратитесь на сервисную станцию официального дилера Suzuki.
| Номер предохранителя | Обозначение | Номинал | Описание |
| 1 | IGN | 50A | Зажигание |
| 2 | ABSMOT | 40A | Электромотор гидропривода системы ABS |
| 3 | — | — | |
| 4 | BLW | 30A | Вентилятор системы вентиляции |
| 5 | ST | 30A | Система запуска, стартер |
| 6 | H/LCLNR | 30A | Очиститель фар |
| 7 | H/LR | 15A | Фара головного освещения, правая |
| 8 | H/LL | 15A | Фара головного освещения, левая |
| 9 | ABSSOL | 25A | Соленоид системы ABS |
| 10 | — | — | |
| 11 | IGCOIL | 15A | Катушка зажигания |
| 12 | H/LHI | 25A | Фара головного освещения, дальний |
| 13 | B/U | 30A | Резервное копирование |
| 14 | — | — | |
| 15 | FI | 15A | Система впрыска топлива |
| 16 | T/M | 15A | Трансмиссия |
| 17 | IGN2 | 50A | Выключатель двигателя |
| 18 | CPRSR | 10A | Компрессор системы кондиционирования |
| 19 | 4WD | 10A | Система полного привода |
| 20 | FRFOG | 20A | Передние противотуманные фары |
| 21 | — | — | |
| 22 | P/S | 40A | Усилитель рулевого управления |
| 23 | RDTR | 30A | Вентилятор радиатора №1 |
| 24 | RDTR | 40A | Вентилятор радиатора №2 |
| 25 | — | — | |
| 26 | STSIG | 5A | Электронный блок управления двигателем |
| 27 | H/LHIL | 15A | Фара головного освещения, левая |
| 28 | H/LHIR | 15A | Фара головного освещения, правая |
Блок в салоне
Расположен под панелью со стороны водителя.
Вариант 1
p, blockquote 25,0,0,0,0 —>
| F1 | 10A Электродвигатель вентилятора отопителя |
| F2 | 15A/20A Обогреватель заднего стекла |
| F3 | 15A Очиститель, омыватель стекла |
| F4 | 15A Подогреватель сидений |
| F5 | 15A Предохранитель прикуривателя |
| F6 | 15A Обогреватель лобового стекла |
| F7 | 15A Аварийная сигнализация |
| F8 | 15A Радио |
| F9 | 10A Задний противотуманный фонарь(и) |
| F10 | 10A Иммобилайзер |
| F11 | 10A Стартер |
| F12 | 30A Электропривод стеклоподъемников |
| F13 | 15A Система управления двигателем |
| F14 | 20A Система управления 4WD |
| F15 | 10A Фонарь(и) заднего хода |
| F16 | 15A Система SRS |
| F17 | 10A Панель приборов |
| F18 | 10A Система ABS |
| F19 | 10A Электронный блок управления КПП |
| F20 | 10A Задние габариты |
| F21 | 15A Стоп-сигналы |
| F22 | 15A Центральный замок |
where are the fuses in the cabin on the suzuki grand vitara.
Как легко поменять предохранители на Suzuki SX4
Лёгкий способ добраться до салонных предохранителей в Suzuki SX4 classic Мой SX4 http://www.drive2.ru/r/suzuki/947926/
Предохранители! suzuki escudo 1997
Может у кого есть книжка по эскудику?
Установка ПТФ часть I
Как установить противотуманную фару на Suzuki SX4 или снять фару головного света.
Прячем проводку регистратора в Suzuki Grand Vitara.
Разбираем салон, прокладываем проводку, подключаемся к блоку предохранителей.
Смотрите видео Как заменить предохранители и реле SuZuki Jimny своими руками .
В этой видео опытные владельцы делятся советами Как заменить предохранители и реле SuZuki Jimny самостоятельно.
Видео советы бывалых водителей Как заменить предохранители и реле SuZuki Jimny основанные на личном опыте
В видео показывается Как заменить предохранители и реле SuZuki Jimny в гаражных условиях без помощи специалистов.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
where are the fuses in the cabin on the suzuki grand vitara.
Как легко поменять предохранители на Suzuki SX4
Лёгкий способ добраться до салонных предохранителей в Suzuki SX4 classic Мой SX4 http://www.drive2.ru/r/suzuki/947926/
Предохранители! suzuki escudo 1997
Может у кого есть книжка по эскудику?
Установка ПТФ часть I
Как установить противотуманную фару на Suzuki SX4 или снять фару головного света.
Прячем проводку регистратора в Suzuki Grand Vitara.
Разбираем салон, прокладываем проводку, подключаемся к блоку предохранителей.
Смотрите видео Как заменить предохранители и реле SuZuki Jimny своими руками .
В этой видео опытные владельцы делятся советами Как заменить предохранители и реле SuZuki Jimny самостоятельно.
Видео советы бывалых водителей Как заменить предохранители и реле SuZuki Jimny основанные на личном опыте
В видео показывается Как заменить предохранители и реле SuZuki Jimny в гаражных условиях без помощи специалистов.
Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в крупнейших магазинах России и Украины
Предохранители и реле под капотом Suzuki Grand Vitara
В моторном отсеке автомобиля есть 2 блока предохранителей и реле, основной и дополнительный.
Схема основного блока предохранителей под капотом Suzuki Grand Vitara
Монтажный блок размещен в левой части моторного отсека, возле стойки, блок закрыт защитной крышкой, на внутренней стороне которого есть, схема с обозначениями элементов блока.
Описание
| 1 | 15А Электромагнитная муфта кондиционера |
| 2 | 20А Подогреватель кислородного датчика |
| 3 | 15А Электропривод дроссельной заслонки |
| 4 | 20А АКПП |
| 5 | 25А Обогреватель заднего стекла |
| 6 | 15А Звуковой сигнал |
| 7 | 20А Противотуманные фары |
| 8 | 20А Обогреватель зеркал |
| 19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
| 20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
| 9 | 40А Вентилятор отопителя |
| 10 | 30А Блок управления ABS 2, блок управления ESP |
| 11 | 50А Блок управления ABS 1, блок управления ESP |
| 12 | 20А Главное реле |
| 13 | 30А Электро насос омывателя фар |
| 14 | 10А Левая фара (дальний свет) |
| 15 | 10А Правая фара (дальний свет) |
| 16 | 10А Реле дальнего света фар, реле ближнего света фар |
| 17 | 40А Стартер ST |
| 18 | 40А Замок зажигания IGN |
Описание реле
| A | Реле дальнего света фар |
| B | Реле ближнего света фар |
| C | Реле стартера |
| D | Реле бензонасоса |
| E | Главное |
| F | Электродвигателя вентилятора отопителя |
| G | Электропривода дроссельной заслонки |
| H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
| I | |
| J | |
| K | Реле стоп-сигналов |
Схема дополнительного блока реле под капотом Suzuki Grand Vitara
Описание
1 120/80А Все цепи, аккумулятор, блок предохранителей №1 2 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 3 4 40А Блок управления 4WD 5 50А Замок зажигания 6 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок 7 Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 8 Блок предохранителей №2
Пропал звуковой сигнал
Собственно, пропал после мойки. Контрольная лампа, включенная вместо гудка, не горит. Педохранитель целый.
У меня ARB, с кнопок идет через «улитку» или как? Потому как из-за обрыва в ней у меня периодически горит ошибка ARB — обрыв в цепи подушки водителя — все руки не доходят руль снять
Как вообще на него проводка идет? Дайте кто нибуть толковую схему, а то легионовская абстрактная какаято?
Центрозамки у всех 1.5 вольтами управлениие сделано? В книге про это ни слова и предохранитель на 15 ампер стоит общий на силовую и сигнальную цепь (по легионовской схеме)
Разьемы в крышках являются разьемами только по контактам, корпуса их не предназначены для открывания, вскрываются терпением и легкой порчей
в спиральном проводе 6 жил, задействованы только три
Фото 2 Излом спирального провода
Далее будет ремонт путем обрезания и подпайки к разьему, для чего на нем будет необходимо подрезаль пластмассу для доступа к контактам, сейчас доступа нет Ну и ремонт корпусов крышки, подпорченных предидущим ремонтом и невыдержавших текущее вскрытие
