Микровэн suzuki solio стал практичнее в новом поколении

Блоки в салоне

Расположение

Общая схема расположения

Описание

1. усилитель кондиционера
2. JC №3
3. реле управления центральным замком
4. электронный блок управления кондиционером
5. электронный блок управления ABS
6. блок реле №1
7. монтажный бок №1
8. монтажный блок под панелью приборов
9. электронный блок управления двигателем
10. реле топливного насоса
11. датчик замедления
12. главное реле электропривода складывания крыши
13. усилитель аудиосистемы
14. выключатель запрещения запуска
15. блок реле №4
16. реле управления зеркалами
17. реле режима “ЕХ-HI”

Блок предохранителей

Он находится в нижней части панели приборов со стороны водителя, за защитной крышкой.

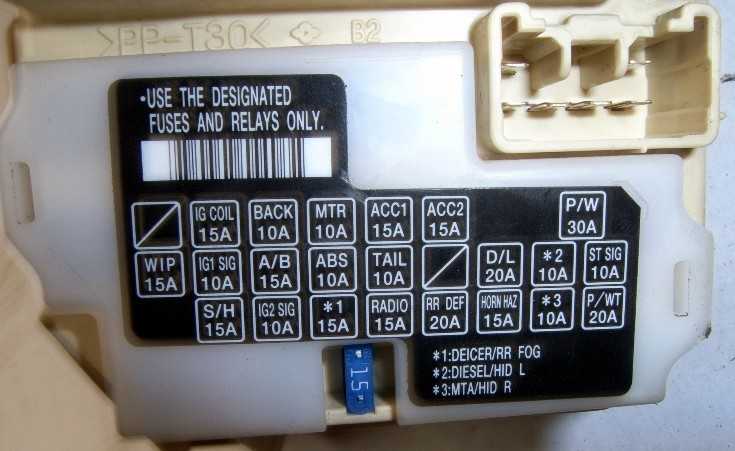

Пример схемы с крышки блока

Схема

Обозначение

20	15A ECU-IG – Автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система
21	20A SEAT-HTR – Обогрев сидений
22	7,5A PANEL – Подсветка приборной панели
23	15A STOP – Стоп-сигналы, установленный на высоком уровне стоп-сигнал, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, устройство отмены круиз-контроля, автоматическая коробка передач с электронным управлением, антиблокировочная тормозная система
24	20A FOG – Передние противотуманные фары
25	15A CIG & RAD – Прикуриватель, цифровой дисплей часов, автомобильная аудиосистема
26	7,5A IGN – Система зарядки, сигнальная лампа разряда, система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, система подушек безопасности SRS
27	20A WIPER – Дворники и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла
28	10A MIR-HTR – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
29	10A TURN – Указатели поворота, аварийные мигалки
30	15A TAIL – Задние фонари, габаритные огни, передние боковые габаритные огни, задние боковые габаритные огни, фонари номерного знака
31	10A HTR – Система кондиционирования, обогрев заднего стекла
32	10A GAUGE – Датчики и счетчики, система блокировки дверей с электроприводом
33	7,5A ST – Система запуска, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
34	10A A/C – Кондиционер
35	7,5A OBD II – Бортовая система диагностики
38	40A AM1 – Электронная система зажигания / распределительная система зажигания
39	30A DOOR – Система блокировки дверей с электроприводом, система управления складным верхом
40	30A DEF – Обогрев заднего стекла
41	30A POWER – Электрические стеклоподъемники, люк с электроприводом на крыше

С обратной стороны блока крепятся некоторые реле.

Схема

Назначение

• R1 – Реле габаритов
• R2 – Главное силовое реле
• R3 – Реле обогревателя заднего стекла

Номера 34 и 35 находятся отдельно на левой боковой защите, блоке реле 4 (реле отопителя).

Блок в салоне

В салоне основной блок предохранителей и реле находится в нижней части панели приборов за защитной крышкой.

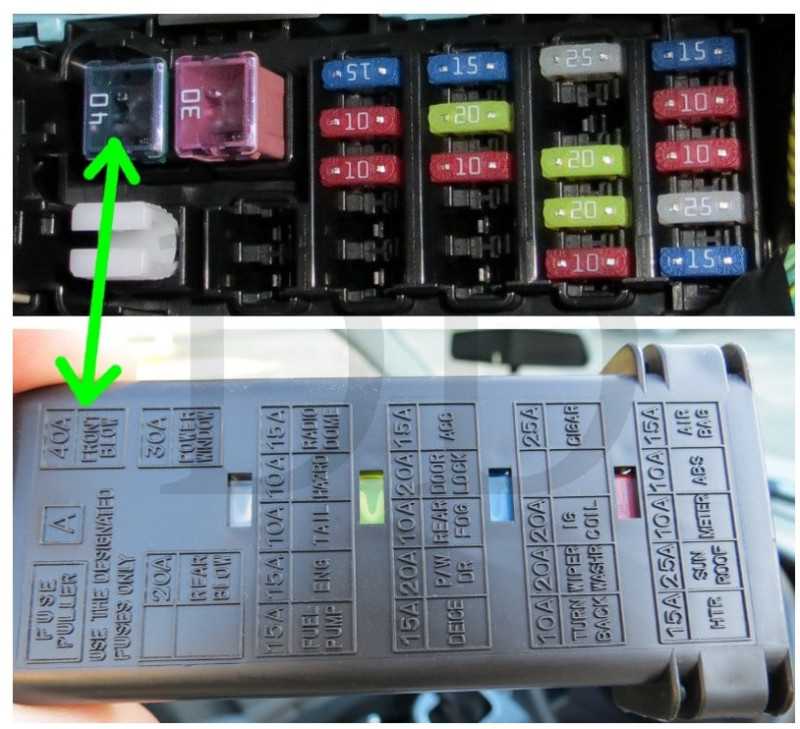

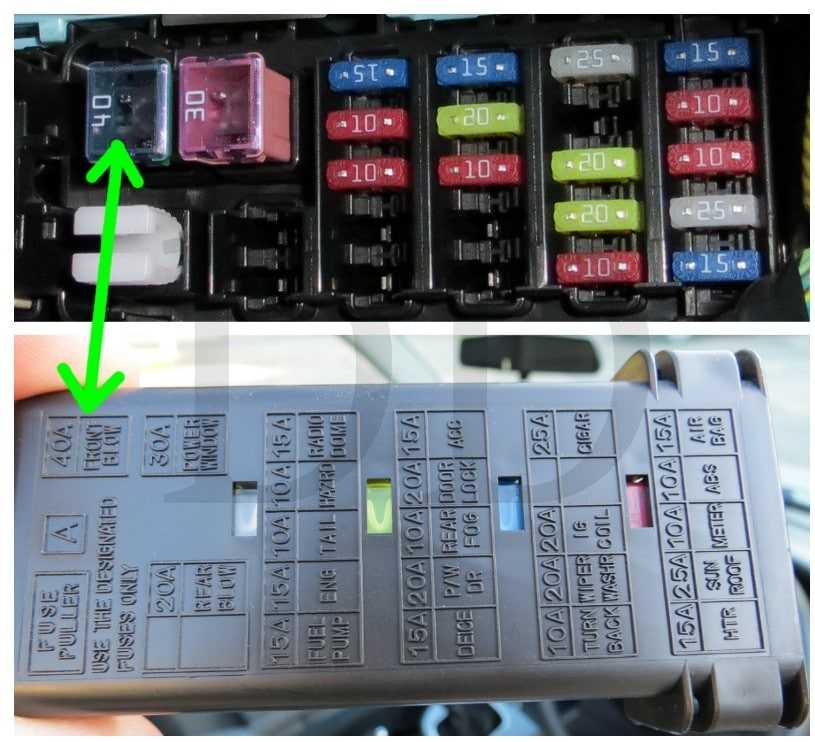

Фото – пример исполнения

Пример схемы с крышки блока

Схема

Описание

1	10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель
2	10А DEF RLY – Обогрев заднего стекла, обогрев зеркал
20А DEF – Обогрев заднего стекла, обогрев зеркал
3	25А D/L – Двойная блокировка, блок управления блокировкой дверей
4	7,5А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет
5	–
6	20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей
7	7,5А ECU−B – Фары, задний противотуманный свет
8	15А FOG – Передний противотуманный свет
9	15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом
10	7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель
11	7,5А OBD – Диагностический разъем
12	10А HAZ – Указатели поворота, аварийная сигнализация
13	7,5А A.C – Кондиционер, отопитель
14	10А S-HTR – Подогрев сидений
15	–
16	10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала
17	50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG”
18	30А POWER – Стекло подъемники, люк
19	40А HTR – Кондиционер, отопитель
20	30А DEF – Обогрев заднего стекла, обогрев зеркал
Реле
R1	Отопитель
R2	Аварийная сигнализация (указатели поворота)
R3	Силовое реле (стекло подъемники, люк)
R4	Топливный насос (Circuit Opening (C/OPN))

Блоки под капотом

Основной блок

Расположен с левой стороны моторного отсека, рядом с аккумулятором.

Вариант 1

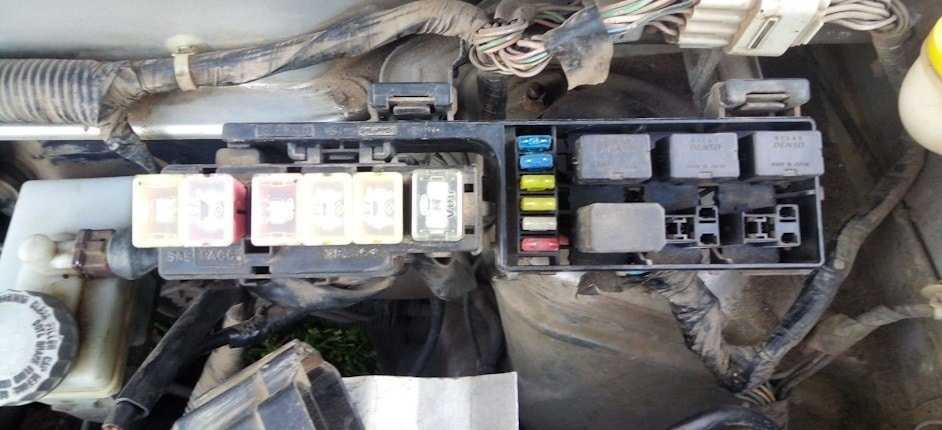

Фото пример

Схема с обозначением

Назначение

ВАТТ 2	50А Распределительная коробка l/P (реле – задние габаритные огни, предохранители -TAIL LH 10A.TAIL RH 10А, S/ROOF 20А, AMP 25А, DR LOCK 20A, STOP 15A, T/GATE 15A, F/FOG 15A, R/FOG 10A, соединители питания – ROOM 10A, AUDIO 15A)
ВАТТ 1	50А Распределительная коробка l/P (реле – сервопривод стекол, предохранители – P/WDW LH 25А, P/WDW RH 25А, FOLD’G 10А, HAZARD 15А)
C/FAN	30А Реле вентилятора компрессора (верх.), реле вентилятора компрессора (нижн.)
MAIN	150А Генератор, предохранители (ABS 2 40А, ABS 1 40А, RR НТО 40А, BLW 40А, MDPS 80А, A/CON 10А, DSL 150А)
ABS 2	40А Модуль управления АБС, модуль управления ESP
ABS 1	40А Модуль управления АБС, модуль управления ESP
RRHTD	40А Распределительная коробка I/Р (реле обогревателя заднего стекла)
BLW	40А Реле вентилятора
MDPS	80А Модуль управления EPS
DSL	150А Блок реле и плавких предохранителей DSL (GLOW 80А, РТС 1 50А, РТС 2 50А, РТС 3 50А)
IGN 2	40А Выключатель зажигания, пусковое реле
ECU А	30А Главное реле, ECU В10А
F/PUMP	20А G4FC: Реле топливного насоса
F/FILTER HTR	30А D4FB: Реле нагревателя топливного фильтра
IGN 1	40А Выключатель зажигания
H/LPHI	20А Реле передних фар (дальнего света)
H/LPLO	20А Реле передних фар (ближнего света)
HORN	10А Реле звукового сигнала
HORN	10А Реле звукового сигнала
H/LP LO RH	10А Правая передняя фара
H/LP LO LH	10А Левая передняя фара, приборная панель (инд. ближнего света)
ECU В	10А D4FB: TCM G4FC: ECM, PCM
ECU 3	10А D4FB:Регулирующий клапан давления топлива
ECU 2	10А D4FB: Выключатель стоп-сигнала
ECU 1	20А D4FB: ЕСМ G4FC: ECM, PCM
INJECTOR	15А D4FB:Блок реле и плавких предохранителей DSL (Glow Relay, PTC 1 Relay, PTC 2 Relay, PTC 3 Relay), датчик положения распределительного вала, электропривод рециркуляции отработавших газов (EGR), привод турбо нагнетателя с изменяемой геометрией (VGT), модуль иммобилайзера G4FC: Форсунки № 1~4, привод управления холостым ходом, модуль иммобилайзера, реле топливного насоса
SENSOR	10А D4FB: Реле кондиционера, реле вентилятора компрессора (верх./ нижн.), кислородный датчик, реле нагревателя воздуха G4FC ECM
A/CON	10А Реле кондиционера
DRL OFF	10А ВСМ

Вариант 2

Схема

Расшифровка

B+ 1	50А Распределительная коробка I / P (реле стекло подъёмника, предохранители – P / WDW LH 25A, P / WDW RH ​​25A, PDM 2 10A, ОПАСНОСТЬ 15A)
INVERTER	50А Инвертор масляного насоса
ALT	125А Генератор, предохранитель (ABS 2 40A, ABS 1 40A, RR HTD 40A, BLOWER1 40A, MDPS 80A, A / CON 10A)
ABS 1	40А Модуль ESC
ABS 2	40А Модуль ESC
RR HTD	40А Распределительная коробка I / P (реле заднего обогрева)
BLOWER 1	40А Реле вентилятора
MDPS 1	80А Модуль управления EPS
IG 2	40А Замок зажигания, блок реле PDM (IG 1 Realy), реле запуска
IG 1	40А Замок зажигания, релейная коробка PDM (IG 2 Realy)
ECU 1	30А Реле управления двигателем
H/LP	20А Реле фар
C/FAN	30А Реле вентилятора кондиционера
B+2	50А Распределительная коробка I / P (реле задних фонарей, предохранитель – TAIL LP LH 10A, TAIL LP RH 10A, SUNROOF 20A, AMP 25A, DR LOCK 20A, STOP LP 15A, T / GATE OPEN 15A, (FOG LP FRT) 15A, питание Разъем – ROOM LP 10A, МОДУЛЬ 15A)
F/PUMP	15А Реле топливного насоса
PDM	25А PDM, модуль управления Smart Key
SEAT HEATER	20А Обогрев сидений водителя, Обогрев сидений пассажиров
ECU 2	15А PCM / ECM
TCU	20А PCM
H/LP HI	20А Реле фар
HORN	10А Реле сигнала
DEDICATE DRL	10А BCM
BLOWER 2	10А Модуль управления кондиционером (Авто)
SENSOR 1	10А Датчик положения распределительного вала № 1 / № 2, масляный регулирующий клапан № 1 / № 2, клапан управления канистрой, реле кондиционера, модуль иммобилайзера
SENSOR 2	10А C / Fan Hl / Low Relay, Инжектор № 1 – № 4
IGN COIL	15А Катушка зажигания № 1 ~ № 4, конденсатор
ECU 3	20А PCM / ECM
SENSOR 3	15А Датчик кислорода (вверх / вниз), реле топливного насоса, электромагнитный клапан управления продувкой, электромагнитный клапан с переменным расходом воздуха
H/LP LH	10А Левая передняя фара
H/LP RH	10А Правая передняя фара
HTD STRG	15А Обогрев руля
WIPER	10А PCM
B/UP LP (AP)	10А Электро хромное зеркало, задний комбинированный фонарь левой / правой стороны, комбинация приборов, A / V и навигационное головное устройство, аудио
MDPS2	10А Модуль управления EPS
A/CON	10А Реле компрессора кондиционера

Дополнительный блок

Устанавливается на модели Киа Соул с дизельным двигателем.

Тут находятся элементы отвечающие за работу дополнительного подогрева и свечей накала.

На этом всё. А если Вам есть чем дополнить материал, пишите в комментарии.

Блок под капотом

Находится с левой стороны за аккумулятором.

Вариант 1

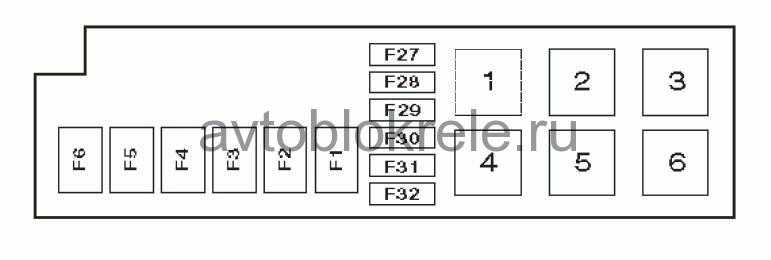

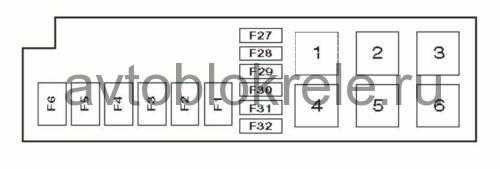

Схема

Назначение предохранителей

1	60А АБС
2	Вентилятор охлаждения 30А
3	30A Усилитель руля (EPS)
4	60А запуск
5	60А Освещение, двигатель, мультимедийная система
6	Генератор 80А (бензиновый двигатель)
7	15А Ближний свет, дальний свет (правая лампа)
восемь	15A Спидометр, приборы, контрольные датчики, ближний и дальний свет (левая лампа)
девять	20 / 30A Вентилятор радиатора, система впрыска: бензиновый двигатель
10	15A Противотуманная фара
одиннадцать	Сигнал 15А
12	Бронировать

Расшифровка реле

1. Реле звукового сигнала
2. Реле вентилятора радиатора
3. Реле топливного насоса
4. Реле блока управления двигателем (реле стартера)
5. Бронировать
6. Реле противотуманных фар

Дополнительный блок

Отдельно сверху аккумуляторной батареи можно разместить небольшой блок. Он может содержать предохранители и реле предварительного нагрева.

Третье поколение (MA26S / MA36S / MA46S; 2015)

Третье поколение (MA26S / MA36S / MA46S)
Suzuki Solio Hybrid MX 2015 года
Обзор
Также называемый	Митсубиси Делика Д: 2
Производство	2015–2020
сборка	Япония: Макинохара, Сидзуока (Завод Сагара)
Кузов и шасси
Платформа	СЕРДЦЕ Платформа
Трансмиссия
Двигатель	1242 куб. K12C DOHC VVT Dualjet I4 (бензин)
Электрический двигатель	WA05A (MHEV)PB05A (HEV)
Передача инфекции	Вариатор
Размеры
Колесная база	2480 мм (97,6 дюйма)
Длина	3,710–3,720 мм (146,1–146,5 дюйма)
Ширина	1,625 мм (64,0 дюйма)
Высота	1745 мм (68,7 дюйма)
Снаряженная масса	930–990 кг (2050–2 183 фунтов)

Solio третьего поколения был выпущен в Японии 26 августа 2015 года.

• Suzuki Solio G
• Сузуки Солио Гибрид SX
• Сузуки Солио Бандит Гибрид SV
• Сузуки Солио Бандит Гибрид SV
• Митсубиси Делика Д: 2
• Mitsubishi Delica D: 2 Кастом
• Интерьер

Блок в салоне

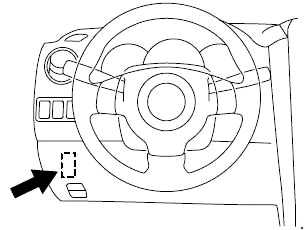

Он расположен под панелью приборов, рядом со стойкой.

Вариант 1

Актуальная расшифровка будет нанесена на крышку блока.

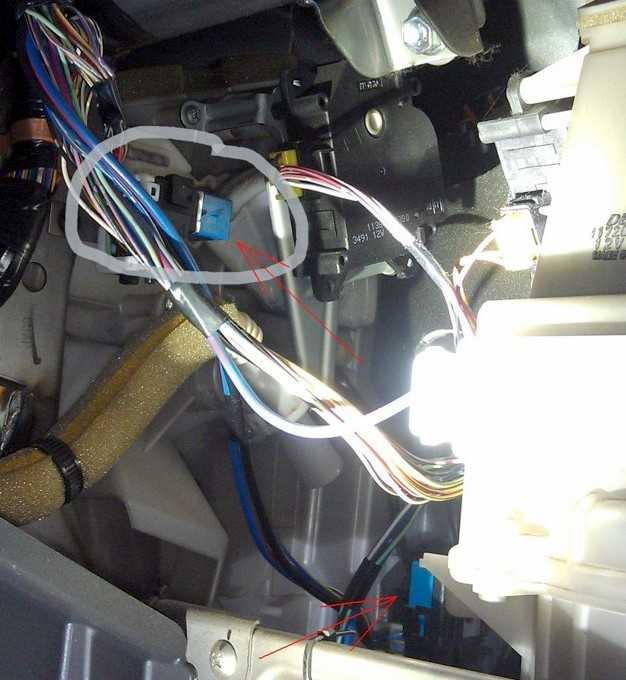

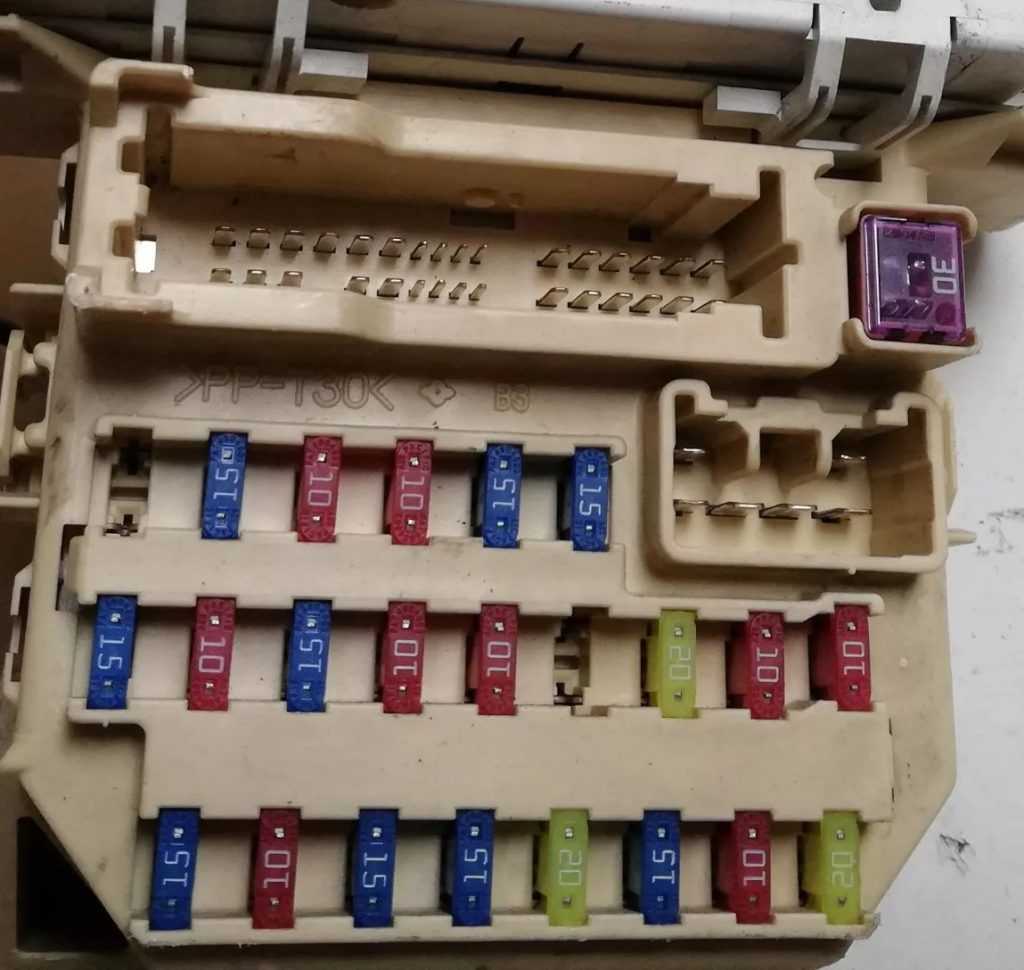

Фотография блока

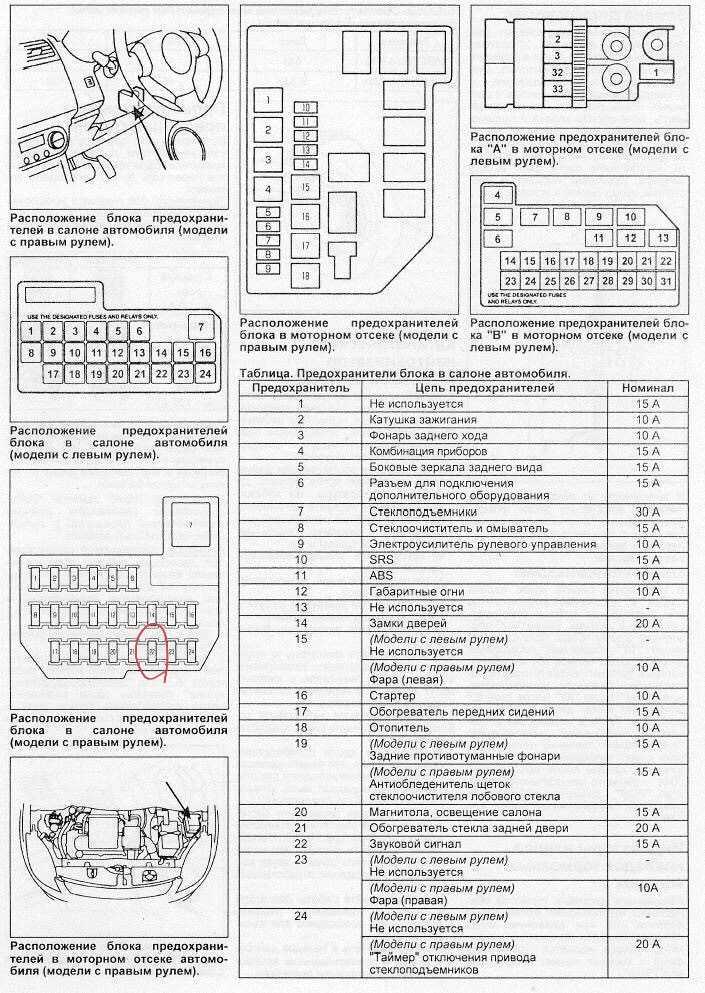

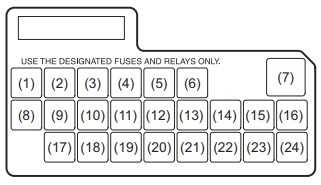

Схема

Назначение

1	15А Резерв
2	10А Катушка зажигания
3	10А Фонарь заднего хода
4	15А Комбинация приборов
5	15А Боковые зеркала заднего вида
6	15А Прикуриватель или разъем для подключения дополнительного оборудования
7	15А Стеклоподъемники
8	15А Стеклоочиститель и омыватель
9	10А Электроусилитель рулевого управления
10	15А SRS
11	10А ABS
12	10А Габаритные огни
13	Не используется
14	20А Замки дверей
15	10А Фара (левая)
16	10А Стартер
17	15А Обогреватель передних сидений
18	10А Отопитель
19	15А Задние противотуманные фонари
20	15А Магнитола, освещение салона
21	20А Обогреватель стекла задней двери
22	15А Звуковой сигнал
23	10А Фара (правая)
24	20А “Таймер” отключения привода стеклоподъемников

Вариант 2

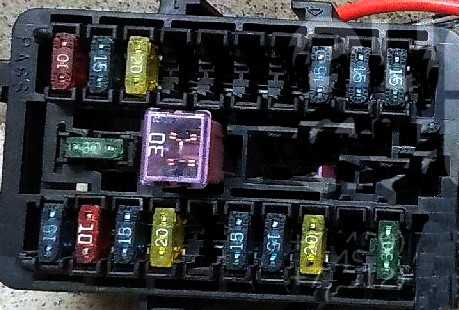

Фотография

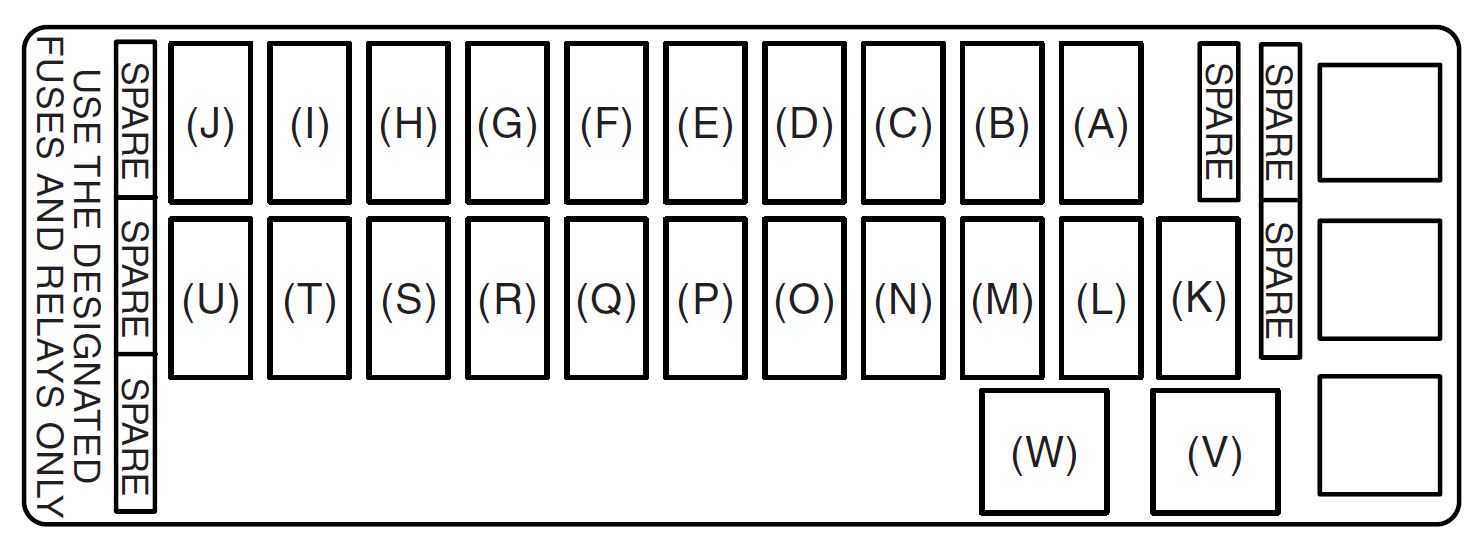

Схема

Расшифровка

1	30A Ремень безопасности
2	20A Таймер электрических стеклоподъемников
3	15A Замок рулевой колонки
4	20A Обогреватель заднего стекла
5	20A Люк
6	10A DRL
7	10A Обогреватель наружных зеркал
8	7,5A Сигнал запуска
9	15A Розетка для дополнительного оборудования 2
10	30A Электрический стеклоподъемник
11	10A Аварийная сигнализация
12	7,5A BCM
13	15A Катушка зажигания
14	10A Модуль управления системы ABS
15	15A Розетка прикуривателя
16	10A Контроллер A-STOP
17	15A Звуковой сигнал
18	10A Стоп-сигнал
19	10A Подушка безопасности
20	10A Фонарь заднего хода
21	15A Очиститель / омыватель
22	30A Передний стеклоочиститель
23	10A Потолочный плафон
24	15A 4WD
25	7,5A Задние противотуманные фонари
26	Резерв
27	7,5A Зажигание — 1-й сигнал
28	15A Радио 2
29	10A Розетка для дополнительного оборудования 3
30	15A Радио
31	10A Задний фонарь
32	20A D/L
33	7,5A Круиз-контроль
34	10A Измерительный прибор
35	7,5A Зажигание — 2-й сигнал
36	20A Подогрев сидений

Есть что добавить? Пишите всё в комментарии.

История Suzuki Solio

Автомобиль с названием Suzuki Solio относится к классу хэтчбеков, но при этом имеет много общего с минивэнами. Машина обладает чуть более крупными габаритными размерами, чем обычные одноклассники. Сузуки Солио создавался на базе Suzuki Wagon R. Именно поэтому Солио можно также отнести в когорту кей-каров. Это такой специальный тип городского транспорта. Примечательно, что в эту категорию можно отнести не только хэтчбеки, но еще и пикапы, фургоны.

Конструкторы создали этот автомобиль в таком формате, что он соответствует категории А по длине и ширине, но высота машины немного больше. Такая особенность позволяет создать в салоне больше свободного пространства. Это очень удобная особенность для японских автомобилистов – уменьшается количество обязательных налогов за парковку и содержание такого автотранспорта.

Модель Солио имеет богатую предысторию. Фактически это все тот же компактный хэтчбек-минивэн Suzuki Wagon R Solio. В 2005 году руководство компании приняло решение переименовать машины просто на Сузуки Солио.

Первое поколение Солио агрегатировалось 1,3-литровой силовой установкой и фирменной автоматической трансмиссией. Покупатель мог опционально выбрать модель с передним или полным приводом. В качестве основного рынка руководство бренда определило японский авторынок с его огромной необходимостью в маленьком функциональном транспорте. В таком формате автомобиль продавался до 2010 года.

В 2011 производитель предложил своим клиентам вторую генерацию Солио. На этот раз дизайн автомобиля стал более современным и «динамичным». машина по-прежнему радует внушительными внутренними габаритными размерами. Solio порадует автовладельца самым просторным салоном в категории пятидверных машин с двумя рядами сидений и моторами менее 1,5 литра. По обе стороны расположены удобные раздвижные двери. Это типичная характеристика для японских автомобилей-минивэнов. Все для максимального удобства пассажиров при посадке-высадке.

Модификации с индексом «S» и «X» порадуют автовладельца возможностью складывания задних сидений всего одним нажатием. Suzuki Solio «одолжила» мотор у Swift. Это все тот же 1,2-литровый агрегат, который может выдавать 91 л.с. Машина оказалась достаточно надежной и практичной, а также простой в эксплуатации. Именно поэтому большинство автомобилистов полюбили этот транспорт. Mitsubishi Delica D:2 – это почти полны брат-близнец для модели Солио.

В 2013 году появляется рестайлинг второй генерации. Дизайнеры поменяли вид переднего бампера и видоизменили радиаторную решетку.

В 2015 году на рынок выходит обновленная версия Сузуки Солио. Это уже третье поколение, которое стало более современным: с дизайнерской и техничной точки зрения. Конструктивно – это все тот же компактный хэтчбек-миивэн, но с улучшенным дизайном. Появилась гибридная версия, где 1,2-литровосу 91-сильному мотору помогает электродвигатель.

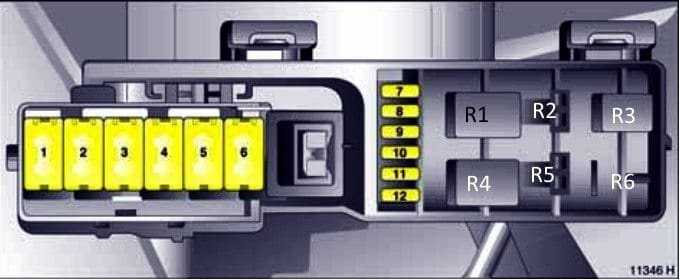

Блок под капотом

Расположен с левой стороны, за аккумуляторной батареей.

Вариант 1

Схема

Назначение предохранителей

1	60А АБС
2	30А Охлаждающий вентилятор
3	30А Усилитель руля (EPS)
4	60А Стартер
5	60А Освещение, двигатель, медиа система
6	80А Генератор переменного тока (бензиновый двигатель)
7	15А Ближний свет, дальний свет (правый фонарь)
8	15А Спидометр, приборы, контрольные индикаторы, ближний и дальний свет (левый фонарь)
9	20/30А Вентилятор радиатора, система впрыска топлива: бензиновый двигатель
10	15А Противотуманные фонари
11	15А Сигнал
12	Резерв

Расшифровка реле

1. Реле звукового сигнала
2. Реле вентилятора радиатора
3. Реле топливного насоса
4. Реле блока управления двигателем (реле зажигания)
5. Резерв
6. Реле противотуманных фар

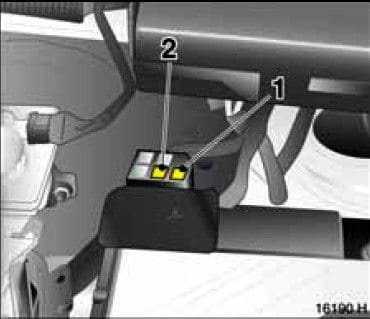

Дополнительный блок

Отдельно может быть расположен небольшой блок над аккумулятором. В нем могут находится предохранители и реле системы предварительного прогрева.

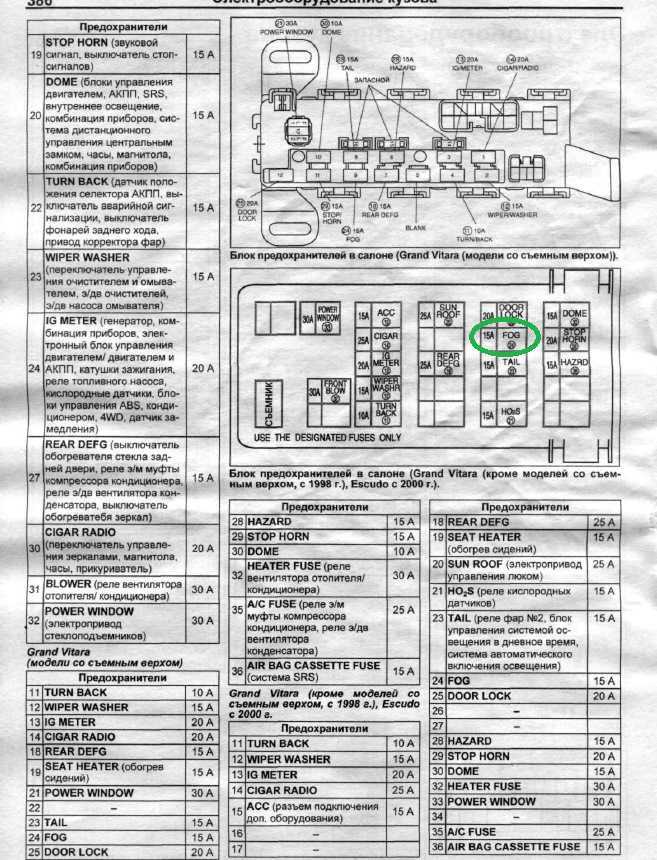

Блок в салоне

Он находится под панелью приборов со стороны водителя.

Вариант 1

p, blockquote 8,0,0,0,0 —>

• 15A CIGAR — прикуриватель
• 15A ACC — кондиционер
• 10A ABS — АБС
• 15A WIPER WASHER — это вроде брызгалки
• 15A TURN BACK — задний ход
• 15A IG METER — зажигание
• 15A AIR BAG — подушки безопасности
• 30A POWER WINDOW — это электропривод зеркал
• FUSE PULLER — съемник предохранителя
• 30A — P/S — электро усилитель руля
• 15A SEAT HEATER — обогрев сидениий
• 15A HORN HAZARD — аварийная сигнализация
• 15A RADIO DOME — радио, салон
• 10A TAIL — задние фонари
• 10A STOP — стоп-сигналы
• 20A DOOR LOCK — моторы замков дверей
• 15A REAR DEFG — задний обогрев стекла
• 25A HEATER — обогреватель

Вариант 2

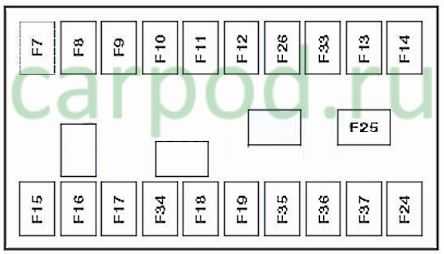

Схема

p, blockquote 12,0,0,0,0 —>

12	10А Реле компрессора, Реле вентилятора кондиционера, Переключатель обогрева зеркал , Реле мотора вентилятора, Реле мотора вентилятора (Hi)
13	15А Подогрев сиденья
14	20А Переключатель обогрева заднего стекла (универсал) либо Реле обогрева заднего стекла
15	15А ECM, Коннектор передачи данных, Комбинация приборов, Точечные светильники, Салонный свет, Освещение багажника, Магнитола, TCM
16	10А Задний противотуманный фонарь, Переключатель заднего противотуманного фонаря, Контроллер заднего противотуманного фонаря
17	10А Аварийная сигнализация
18	15А Резерв
19	10А Реле H/T ( Headlight/ Tail) либо Габариты (Tail), подсветка приборов и номерных знаков
20	20А Центральный замок
21	Резерв
22	15А Электронный блок управления SRS
23	15А Генератор, Катушки зажигания
24	10А Контроллер дверных замков, Переключатель аварийного света, Резервный переключатель света, Датчик переключения передач, Режим рукоятки, Переключатель управления режимами
25	15А Стеклоочистители, Мотор лобового дворника, Привод положения передних фар (L), Привод положения передних фар (R), Переключатель положения фар, Комбинация переключателей, Реле заднего дворник, Мотор заднего дворника
26	10А Электронный блок управления ABS
27	10А Комбинация приборов
28	15А Предохранитель прикуривателя, Питание переключателя зеркала, Магнитола, Антенный усилитель
29	15А Разъем питания дополнительного оборудования

Отдельно, вне блока, под панелью могут находится некоторые реле: реле обогрева заднего стекла (зеленое), реле вентилятора отопителя и другие, а так же предохранитель на электрические стеклоподъемники и блок управления усилителем рулевого управления — на 30А.

Пассажирский салон

Он находится со стороны водителя под панелью на боковой стенке (закрыт черной крышкой, на которую должно быть нанесено собственно назначение). Добраться до него проще, если снять панель, которая находится под рулевой колонкой (крепится по углам 4-мя саморезами).

Тип 1

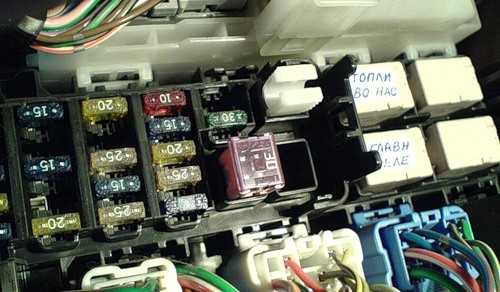

Фотография

Защищенные компоненты

кондиционер	кондиционер
РАЗДЕЛ	АБС
ВСЕ	генератор
АЛЬТ-С	генератор
ЯВЛЯЮСЬ	переключатель двигателя
ДЭФ	оконный обогреватель
КУПОЛ	внутреннее освещение
ЧЕРЕЗ	Дверь
ЭБУ	контрольный (контрольный) модуль двигателя
ЭДУ	контроль впрыска
ЭФИ	система электронного управления впрыском в а/м
ГЛАВНАЯ	Главный двигатель
ВЕНТИЛЯТОР	вентилятор
ТУМАН	противотуманные фары
Пт	передний
F-ХВОСТ	задние фонари
ИЗМЕРЯТЬ	приборная панель, спидометр
ОПАСНОСТЬ	будильники
ХАЗ-ТРН	аварийное освещение
ГОЛОВА	Фары
ГОЛОВА ЛЕВАЯ	фары слева
ГОЛОВКА ПРАВАЯ	фары справа
РОГ	звуковой сигнал
ХТР	обогреватель
I/ВВЕРХ	холостой ход
ИГ	зажигание
IGN	зажигание
ОСНОВНОЙ	основной
П/В	стеклоподъемник
ВЛАСТЬ	еда
мощность	еда
РАД	радио
Рр / задний	задний
СИГ	зажигалка
ЗАПАСНОЙ	запасной
СТ	стартер
ОСТАНОВКА	стоп-сигнал
ХВОСТИК	задние фонари
ПЕРЕМЕНА	поворотники
СТИРАТЬ	омыватель ветрового стекла
НЗП	щетка стеклоочистителя
ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ	щетка стеклоочистителя

Рядом могут располагаться отдельные реле.

Тип 2

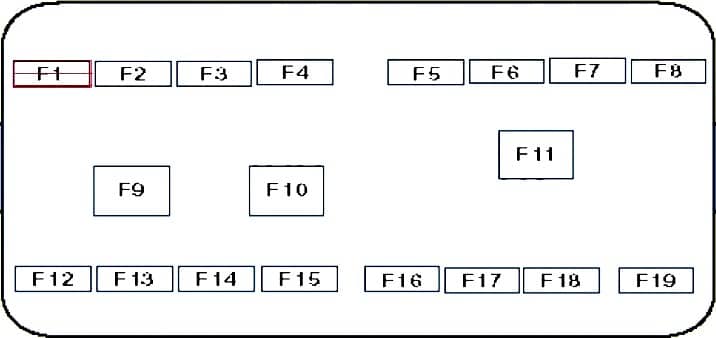

Диаграмма

Обозначение

F1	(15 А)
F2	(15А) Задний противотуманный фонарь
F3	(20А) Центральный замок
F4	(15А) Управление двигателем
F5	(20А) Подогреватель топливного фильтра
F6	(15А) Тревога
F7	(15А)
F8	(15А)
F9	(30А) Электродвигатель вентилятора отопителя
F10	(30А) Электрические стеклоподъемники
F11	(30А) Резерв
F12	(15А) Управление двигателем
F13	(10А)
F14	(15А) Стеклоочиститель/омыватель ветрового стекла
F15	(20А) Прикуриватель
F16	(15А) Подогрев сидений
F17	(15А)
F18	(25А) Люк
F19	(20А)
