Схема предохранителей тойота харриер 2000 года

Блоки в салоне

Расположение

Общая схема

Левый руль (LHD)

Правый руль (RHD)

Описание

1. ЭБУ гидроусилителя рулевого управления
2. Центральный разъем
3. ЭБУ многорежимной механической коробки передач
4. Реле электрического стеклоподъемника
5. LHD: До февраля 2012 г .: реле задних фонарей С февраля 2012 г .: Реле задних противотуманных фар.
6. ЭБУ системы управления дверьми с приемником
7. Блок реле №1
8. Усилитель кондиционера
9. LHD: реле противотуманных фар
10. LHD: Реле ходовых огней
11. Блок предохранителей
12. Центр сборки датчика подушки безопасности
13. RHD: Блок реле № 2
14. RHD: До февраля 2012 г .: Реле зажигания (IG) С февраля 2012 г .: Реле стеклоподъемника.
15. RHD: До февраля 2012 г .: Реле электрического стеклоподъемника С февраля 2012 г .: Реле задних противотуманных фар.

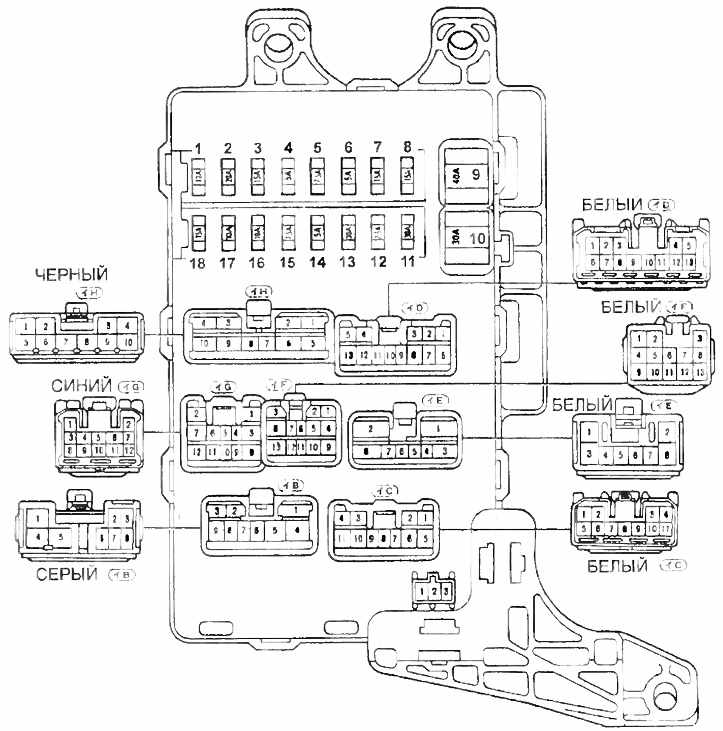

Блок предохранителей

В салоне основной блок предохранителей располагается по обоим сторонам спидометра, за защитным коробом и состоит из двух частей.

Для того что бы снять защитный кожух, необходимо открутить 3 винта. Для этого надо будет поворачивать руль в разные стороны.

Схема

Обозначение

1	10А STOP – Стоп-сигналы, верхний стоп-сигнал, анти блокировочная тормозная система, многомодовая механическая коробка передач
2	25А D/L – Система дверного замка с электроприводом, система беспроводного дистанционного управления
3	20A DEF – Обогрев заднего стекла
4	7,5A TAIL – Система дневных ходовых огней, задние фонари, освещение номерного знака, габаритные огни, система контроля уровня света фар, подсветка приборной панели
5	7,5A OBD – Бортовая система диагностики
6	7,5A ECU-B – Многорежимная механическая коробка передач, система дневных ходовых огней, система стабилизации автомобиля, датчики и приборы, задний противотуманный фонарь
7	–
8	7,5A ECU-IG – Антиблокировочная тормозная система, система стабилизации автомобиля, электроусилитель руля, электрический вентилятор системы охлаждения.
9	10A BACK UP – Фонари заднего хода, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования воздуха, система обогрева
10	20A WIP – Стеклоочиститель и омыватель ветрового стекла, стеклоочиститель и омыватель заднего стекла
11	15A ACC – Прикуриватель, Розетка, Аудиосистема
12	7,5A IG1 – Стеклоочиститель и омыватель лобового стекла, стеклоочиститель и омыватель заднего стекла, антиблокировочная тормозная система, система электроусилителя руля, электрический вентилятор охлаждения, фонари заднего хода, система блокировки дверей с электроприводом, система беспроводного дистанционного управления, электрические стеклоподъемники, обогреватель заднего стекла, тахометр, система кондиционирования, система обогрева
13	15A IG2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива, система подушек безопасности SRS, датчики и приборы, система дневных ходовых огней, многорежимная механическая коробка передач
14	7,5A A/C – Система кондиционирования, электрический обогреватель
15	40A AM1 – Предохранители «ACC», «WIP», «ECU-IG», «BACK UP»
16	30A PWR – Электрические стеклоподъемники
17	40A HTR – Система обогрева, система кондиционирования, предохранитель «A / C»

Схема

Назначение

• R1 Аксессуар (ACC)
• R2 Нагреватель (HTR)
• R3 Обогрев заднего стекла (DEF)
• R4 LHD: Зажигание (IG)

Где установлены предохранители во внедорожнике Toyota Highlander

Блок предохранителей в салоне внедорожника Тойота Хайлендер установлен под торпедой слева от руля. Система прячется под чёрной крышкой прямоугольной формы. В Тойота Хайлендер второго поколения блок установлен не очень удачно. Его практически не видно и проще нащупать рукой. Но работать при этом с ним неудобно. Приходится буквально ложиться на пол, чтобы найти нужную пластину, извлечь её, проверить и установить на место. Салонные плавкие пластинки отвечают за работу следующих узлов:

• осветительные приборы;
• системы запуска;
• управление автоматической коробкой переключения передач;
• мультимедийная система;
• подогрев;
• очистители и омыватели;
• система впрыска;
• система блокировки рулевого колеса;
• система ABS;
• система SRS;
• система Entry Start и другие.

Ещё один блок располагается под капотом в моторном отсеке. Место его установки – справа за фарой, в районе блока ABS. Пластинки стоят в пластмассовой прямоугольной коробочке.

Там же, в моторном отсеке, но с другой стороны установлен и второй блок. В нём всего три предохранителя для систем INV-W/P, IGCT №2 и A/C-D.

Обнаружить блоки управления в Тойота Хайлендер несложно. В современных машинах они расположены в местах, к которым просто подобраться и с ними удобно работать

Важно не допускать перегрузки цепи и не выходить за заводские рамки в показателях силы тока при подключении дополнительного оборудования. Если какая-то из систем отказала, не стоит сразу паниковать и считать, что сломался весь узел, замена которого может вылиться в крупную сумму

Достаточно для начала проверить плавкие электропредохранители на целостность. Возможно, случился скачок напряжения. Но поломка может свидетельствовать и о более сложной неисправности. Поэтому выгорание защитной проволоки – это сигнал для проверки системы. Лучше один раз поменять предохранитель и устранить неисправность, чем ездить с каким-то неработающим узлом или вовсе лишиться последнего, проигнорировав проблему.

Здесь все о двигателях для Хайлендер.

Где расположены блоки предохранителей и реле

Автомобили Toyota Highlander (независимо от поколения) оснащались электрической системой постоянного тока напряжением 12 В. Оборудование получало питание от батареи и генератора, имевшего привод от коленчатого вала двигателя.

С 2011 г. началось производство модернизированной модели, которая имела ряд внешних отличий, а также получила дополнительные опции.

Блоки предохранителей и реле установлены:

• в салоне кроссовера;
• в моторном отсеке.

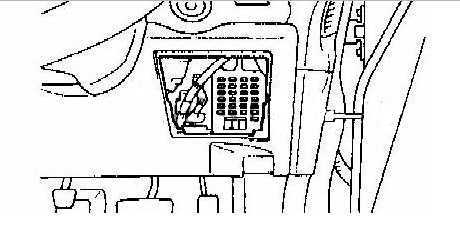

В пассажирском салоне

Щиток находится под декоративной крышкой со стороны нижней кромки пластиковой обшивки панели приборов со стороны места водителя. Коробка прикреплена к металлическому каркасу, а на внешней стороне заглушки нанесены номиналы и назначение плавких вставок. Для доступа к элементам достаточно снять крышку, которая удерживается на фиксаторах (инструмент для демонтажа не требуется).

Расположение коробок с предохранителями в салоне.

В моторном отсеке

Основная подкапотная распределительная коробка расположена правее аккумуляторной батареи и корпуса воздушного фильтра. Сверху установлена крышка с уплотнителем, не допускающим попадания на предохранители и реле мелкодисперсной пыли и воды.

Для доступа к ним необходимо отстегнуть фиксаторы и снять кожухи, на внутренней стороне которых нанесена схема с указанием номиналов и назначения вставок.

Предохранители в моторном отсеке.

Дополнительный блок

Дополнительные предохранители в Хайлендере 2012 г. или 2013 г. установлены в моторном отсеке в небольшой коробке. Блок закреплен на брызговике переднего колеса слева от двигателя. Сверху модуль закрыт герметичной крышкой с защелками. Для снятия кожуха необходимо отстегнуть фиксаторы.

Блок предохранителей в моторном отсеке Toyota Highlander

Предохранительных блока, которые расположены в моторном отсеке, два. Приступим к их изучению.

1. 1, 2, 3 – резерв;
2. 4 – обогрев задних стекол;
3. 5 – обогрев зеркал;
4. 6 – розетка для дополнительного электрооборудования;
5. 7 – система Мультиплекс;
6. 8 – впрыск EFI-2;
7. 9 – впрыск EFI-3;
8. 10 – активация INJ-1;
9. 11 – активация INJ-2;
10. 12 – кондиционер;
11. 13 – антиблокировочная система;
12. 14 – электрический вентилятор охлаждающей системы радиатора;
13. 15 – антиблокировочная система;
14. 16, 17, 18 – не активные;
15. 19 – кондиционер;
16. 20 – обогрев задних стекол;
17. 21 – электрический привод задних дверей;
18. 22 – электрический усилитель руля;
19. 23 – активация ST;
20. 24 – аудиосистема, видеосистема;
21. 25 – магнитола;
22. 26 – датчик положения руля, приборы, указатели, часы, кондиционер, ЭБУ, управление центральным дверным замком, электрический привод задней двери, самостоятельная диагностика;
23. 27 – осветительная техника внутри салона, приборы, указатели, электрический привод задней двери;
24. 28 – магнитола;
25. 29 – освещение багажника;
26. 30 – активация INJ-1 и INJ-2;
27. 31 – блокировочная система руля;
28. 32 – активация EFI-2 и EFI-3;
29. 33 – указатели поворота;
30. 34 – управление центральным дверным замком, система Мультиплекс;
31. 35 – зарядное устройство;
32. 36 – Мультиплекс;
33. 37 – ЛФ/ДС;
34. 38 – ПФ/ДС;
35. 39 – ЛФ/БС;
36. 40 – ПФ/БС;
37. 41 – звуковое оповещение;
38. 42 — Entry&Start;
39. 43 – впрыск, управление дросселем;
40. 44 – информация о составе ТВС;
41. 45 – звуковое оповещение.

Все три защищаемые цепи не используются.

Блоки под капотом

Расположение

Схема расположения

Обозначение

p, blockquote 25,0,0,0,0 —>

1. Блок предохранителей и реле
2. Блок управления тормозной системой
3. Блок реле ABS
4. Дополнительный блок предохранителей

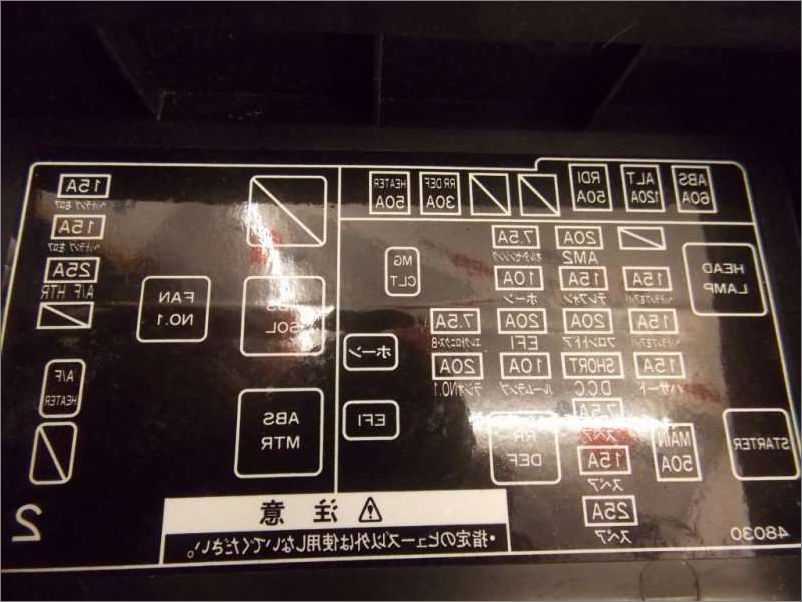

Блок предохранителей и реле

Он расположен под капотом с левой стороны.

p, blockquote 31,0,0,0,0 —>

1	—
2	—
3	25A A/F — 2004-2007: Датчик соотношения воздух топливо
4	7,5A CRT — 2004-2007: Развлекательная система для задних пассажиров, навигация
5	7,5A STARTER — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
6	7,5A STARTER — 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	7,5A ABS3 — 2001-2003: VSC
10A EFI NO.2 — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
8	15A HEAD LP RH LWR — 2001-2003: Ближний правый свет
10A ETCS — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
9	15A HEAD LP LH LWR — 2001-2003: Ближний левый свет
15A RR HTR — 2004-2007: Задний кондиционер (отопитель)
10	25A A/F — 2001-2003: Датчик соотношения воздух топливо
15A H−LP RH LWR — 2004-2007: Ближний правый свет
11	15A H−LP LH LWR — 2004-2007: Ближний левый свет
12	7,5A ALT−S — Система зарядки
13	20A POWER OUTLET2 — 2004-2007: Розетки
14	20A TOWING — Освещение прицепа
15	10A HORN — Звуковой сигнал
16	15A SECURITY — Противоугонная система
17	10A HEAD LP RH UPR — 2001-2003: Дальний правый свет
10A H−LP RH UPR — 2004-2007: Дальний правый свет
18	7,5A ECU−B — Противоугонная система, кондиционер, VSC, комбинация приборов, центральный замок, люк, система классификации переднего пассажира, блок управления электрооборудованием кузова
19	20A EFI — 2001-2003: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос, иммобилайзер
20A EFI NO.1 — 2004-2007: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, топливный насос
20	25A DOOR LOCK — Центральный замок, противоугонная система
21	10A HEAD LP LH UPR — 2001-2003: Дальний левый свет
10A H−LP LH UPR — 2004-2007: Дальний левый свет
22	25A RADIO NO.1 — Аудио система
23	10A DOME — Освещение салона, персональное освещение, подсветка замка зажигания, центральный замок, комбинация приборов, навигация, подсветка зеркал в солнцезащитных козырьках
24	Short
25	15A HAZARD — Аварийная сигнализация, подсветка панели приборов, освещение прицепа
26	7,5A Запасной предохранитель
27	15A Запасной предохранитель
28	25A Запасной предохранитель
29	40A MAIN — 2001-2003: Предохранители: «HEAD LP RH LWR», «HEAD LP LH LWR», «HEAD LP RH UPR», «HEAD LP LH UPR»
40A MAIN — 2004-2007: Предохранители: «H−LP RH LWR», «H−LP LH LWR», «H−LP RH UPR», «H−LP LH UPR»
30	30A AM2 — Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, система запуска
31	40A ABS2 — 2001-2003: ABS, VSC
50A ABS2 — 2004-2007: ABS, VSC
32	40A ABS2 — 2001-2003: ABS, VSC
30A ABS2 — 2004-2007: ABS, VSC
33	50A HEATER — 2001-2003: Кондиционер
50A HTR — 2004-2007: Кондиционер
34	30A RDI — Вентилятор системы охлаждения
35	30A RR DEF — Обогрев заднего стекла
36	30A CDS — Вентилятор системы охлаждения
37	140A ALT — Предохранители: «ABS1», «ABS2», «RDI», CDS», «RR DEF», «HEATER», «AM1», «AM2», «TAIL», «PANEL», «STOP», «S/ROOF», «SEAT HTR»
38	50A RDI
Реле
R1	Вентилятор системы охлаждения (FAN NO.1)
R2	Стартер
R3	Вентилятор системы охлаждения (FAN NO.3)
R4	Датчик соотношения воздух топливо (A/F)
R5	Инвертор
R6	—
R7	Вентилятор системы охлаждения (FAN NO.2)
R8	—
R9	Муфта компрессора кондиционера (MG CLT)
R10	Звуковой сигнал
R11	Блок управления двигателем (EFI)
R12	Обогрев заднего стекла
R13	Фары (HEAD LAMP)
R14	—

Расшифровка

p, blockquote 34,0,0,0,0 —>

• 1 —
• R1 —
• R2 — Реле АБС
• R3 — Реле АБС

Дополнительный блок

p, blockquote 36,0,0,0,0 —>

• DRL 7.5А — Дневные ходовые огни
• R1 Дневные ходовые огни (DRL NO.2)
• R2 Дневные ходовые огни (DRL NO.4)
• R3 Дневные ходовые огни (DRL NO.3)

p, blockquote 37,0,0,0,0 —> p, blockquote 38,0,0,0,1 —>

Есть чем дополнить материал — пишите в комментарии.

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Описание

1. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 1MZ-FE)
2. монтажный блок в моторном отсеке и блок реле ABS (модели с двигателем 2AZ-FE)
3. монтажный блок 2
4. блок реле и предохранителей дополнительного отопителя (модели с двигателем 2AZ-FE)
5. блок плавких вставок (модели с двигателем 2AZ-FE)

Монтажный блок

Фото пример

Схема

Назначение предохранителей

BLC 10А

CDS FAN 30А

RAD №1 15А Аудиосистема Задний ЖК-дисплей Система Multivision

RAD №3 30А

VSC 40А

P/W RH 30А

CURTAIN 5А

CURTAIN LH & ВК 25А

CURTAIN RH 15А

ECU-B 10А Система управления двигателем, система электронного управления АКПП и система иммобилайзера Антиблокировочная система тормозов Система TEMS Индикация переключения Электропривод сдвижной двери Электропривод задней двери Система облегчения закрывания задней двери Центральный замок Электропривод стеклоподъемников Система предупреждения об оставленном в замке зажигания ключе и невыключенном освещении Система Multiplex Электропривод люка Комбинация приборов Аудиосистема Задний ЖК-дисплей Система Multivision Фонари заднего хода Лампы освещения салона Кондиционер с автоматическим управлением (двухзонный) Система поддержания скорости

EFI 15А

FR HTR 40А

HAZ-HORN 20А Звуковой сигнал Указатели поворота и аварийная сигнализация

H-LP(LH) 15А

H-LP(LL) 15А

H-LP(RH) 15А

H-LP(RL) 15А

PTC1 50A

PTC2 50А

PTC3 50А

Обозначение реле

• R1 – Реле фар
• R2 – Реле заднего отопителя
• R3 – Реле муфты кондиционера
• R4 – Реле звукового сигнала
• R5 – Главное реле системы впрыска

R1, R2, R3 – Реле дополнительного отопителя

Блок плавких вставок

Схема

Расшифровка

ABS 25А Антиблокировочная система тормозов (модели без VSC)

ABS 40А Антиблокировочная система тормозов

ALT 140А Система зарядки Система запуска Габариты Подсветка

ALT-S 5А Система зарядки

AMI 100A

AM2 80A

AM 2-2 30А

FAN 50А

Есть что добавить – пишите в комментарии.

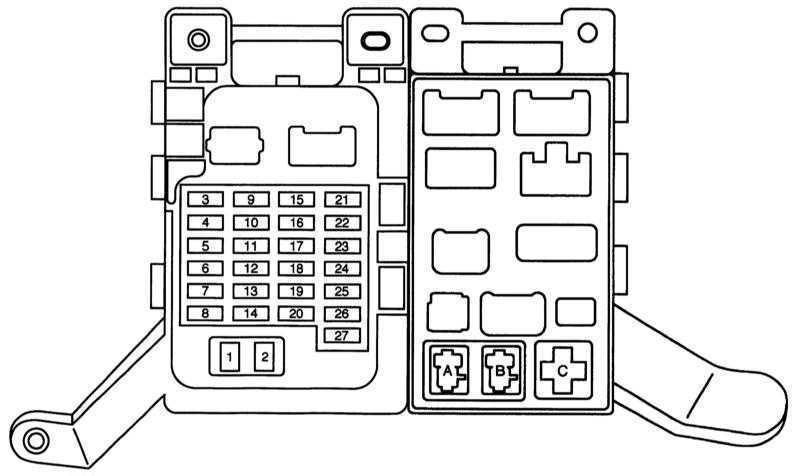

Блок предохранителей в салоне Toyota Highlander

1. 1 – электрический привод передних дверей;
2. 2 – электрический привод стеклоподъёмного механизма;
3. 3 – электрический привод стеклоподъёмного механизма ЗПД;
4. 4 – электрический привод стеклоподъёмного механизма ЗЛД;
5. 5 – ПТФ;
6. 6 – самостоятельная диагностика;
7. 7 – защита омывателей стекла от обледенения;
8. 8 – останавливающие сигналы;
9. 9 — электрический привод стеклоподъёмного механизма;
10. 10 – активация;
11. 11, 12 – не используется;
12. 13 – электрический механизм открывания люка;
13. 14 – габаритные огни, освещение номера, ПТФ, осветительная техника внутри багажника;
14. 15 – освещение ящика для аксессуаров, аварийные сигналы, магнитола, подогрев боковых зеркал, время, центральный дверной замок, обогрев передних кресел, аудиосистема, видеосистема, световая техника для приборов и указателей, управление автоматической коробкой передач, вспомогательная система активации, клавиши на рулевом колесе;
15. 16 – мультиплекс, электрический механизм открывания люка, управление автоматической коробкой передач, электрический привод задних дверей, обогрев передних кресел, датчики контроля давления внутри шин, электрический привод рулевого колеса;
16. 17 – курсовая устойчивость;
17. 18 – охлаждающее оборудование;
18. 19 – очистительная система лобового стекла;
19. 20 – обогрев передних кресел;
20. 21 – магнитола, обогрев боковых зеркал, сзади расположенные фонари, зарядное устройство, сигналы аварийного оповещения, система контроля за пробуксовкой, защита омывателей стекла от обледенения;
21. 22 — очистительная система лобового стекла;
22. 23 — очистительная система задних стекол;
23. 24 – впрыск, блокировка руля, антиблокировочная система тормозов;
24. 25 – приборы, указатели, камера заднего обзора;
25. 26 – внутрисалонное зеркало заднего обзора, блокировка рычага АКПП, бесключевой доступ;
26. 27 – розетка для электрической техники;
27. 28 – розетка для электрической техники;
28. 29 – магнитола, аудиосистема, видеосистема, часы, зарядное устройство, осветительная техника внутри салона, поворотники;
29. 30 – подогрев боковых зеркал.

Блок предохранителей в моторном отсеке Toyota Highlander

Предохранительных блока, которые расположены в моторном отсеке, два. Приступим к их изучению.

1. 1, 2, 3 – резерв;
2. 4 – обогрев задних стекол;
3. 5 – обогрев зеркал;
4. 6 – розетка для дополнительного электрооборудования;
5. 7 – система Мультиплекс;
6. 8 – впрыск EFI-2;
7. 9 – впрыск EFI-3;
8. 10 – активация INJ-1;
9. 11 – активация INJ-2;
10. 12 – кондиционер;
11. 13 – антиблокировочная система;
12. 14 – электрический вентилятор охлаждающей системы радиатора;
13. 15 – антиблокировочная система;
14. 16, 17, 18 – не активные;
15. 19 – кондиционер;
16. 20 – обогрев задних стекол;
17. 21 – электрический привод задних дверей;
18. 22 – электрический усилитель руля;
19. 23 – активация ST;
20. 24 – аудиосистема, видеосистема;
21. 25 – магнитола;
22. 26 – датчик положения руля, приборы, указатели, часы, кондиционер, ЭБУ, управление центральным дверным замком, электрический привод задней двери, самостоятельная диагностика;
23. 27 – осветительная техника внутри салона, приборы, указатели, электрический привод задней двери;
24. 28 – магнитола;
25. 29 – освещение багажника;
26. 30 – активация INJ-1 и INJ-2;
27. 31 – блокировочная система руля;
28. 32 – активация EFI-2 и EFI-3;
29. 33 – указатели поворота;
30. 34 – управление центральным дверным замком, система Мультиплекс;
31. 35 – зарядное устройство;
32. 36 – Мультиплекс;
33. 37 – ЛФ/ДС;
34. 38 – ПФ/ДС;
35. 39 – ЛФ/БС;
36. 40 – ПФ/БС;
37. 41 – звуковое оповещение;
38. 42 — Entry&Start;
39. 43 – впрыск, управление дросселем;
40. 44 – информация о составе ТВС;
41. 45 – звуковое оповещение.

Все три защищаемые цепи не используются.
