Как заменить бензонасос Тойота и поменять фильтр самостоятельно?
Новая toyota camry 2021 года
Бензонасос — устройство, выполняющее функцию подачи топлива из топливного бака в систему сжигания. Эта деталь подключена у электрической цепи автомобиля, управляется при помощи реле. За контроль отвечает соответствующий предохранитель, который вы можете видеть на изображении ниже.
Основные критерии грамотной работы насоса:
Регулярное и соответствующее создаваемое давление. Грубо говоря, насос должен уметь вовремя нагнетать нужный уровень топлива в систему питания. Давление измеряется в барах. На современных автомобилях присутствует соответствующий датчик, который показывает водителю, какое давление образуется Очистка бензина. Для этого применяется специальный фильтр. Это небольшой «карман», выполненный из сетчатого материала. Его задача — не допустить попадания пыли, грязи и сторонних элементов внутрь
За состоянием топливного фильтра крайне важно следить, особенно в СНГ, где без проблем можно наткнуться на АЗС с низкокачественным, загрязненным топливом Стабильный контакт с электрической цепью
Если нет тока, то насос не работает По этому нужно проверять реле, следить за состоянием предохранителей и обращать внимание на сигналы, подаваемые приборной панелью. Когда бензонасос выходит из строя, то зажигание практически невозможно
Когда бензонасос выходит из строя, то зажигание практически невозможно.
На автомобилях Тойота, точнее, самых популярных в Казахстане моделях — Камри 20, 30, 40, Королла Е150, Авенсис, Карина Е и так далее — могут быть установлены разные бензонасосы.
Их тип зависит не только от модели, кузова и года выпуска, но также и от объема силового агрегата, типа потребляемого топлива и личных модификаций водителя.
Обычно бензонасос стоит практически у бензобака. Доступ к нему осуществляется несколькими способами: через бак, через багажник или за задними пассажирскими сидениями. Но на вторичном рынке, особенно среди старых автомобилей, можно встретить и самодельные модификации с насосом под днище автомобиля.
Потенциальные проблемы
Как водителю Тойоты определить, что с его бензонасосом что-то не так? Есть несколько симптомов:
- Посторонние шумы. Насос гудит, свистит или создает непонятные вибрации. В таком случае, чаще всего, нужно поменять его на новый
- Снижение давления. Тут вам помогут как собственные ощущения, так и манометр, прибор для измерения давления. Отслеживается напор в нескольких этапах движения: на зажигании, при плавном перемещении, на высоких оборотах, при переключении передачи, в условиях плотного городского трафика, либо на разгоне по прямой загородной трассе. Простыми словами, водитель подключает измерительный прибор и просто катается, параллельно записывая результаты. Затем записи соотносятся с официальной технической документацией, либо с отзывами в Интернете (в крайнем случае). По итогам замеров определяется, на каком участке хода у вашей Тойота появляются проблемы с насосом
- Проблемы зажигания. Чаще всего тут виноват либо стартер, либо аккумулятор. Как вариант — низкое качество бензина. Но если с этими пунктами все в порядке и вы уверены в них, то стоит осмотреть и бензонасос
Салонный блок предохранителей
Расположенная в панели приборов распределительная коробка содержит предохранители, рассчитанные на пониженную силу тока. Для доступа к элементам следует снять крышку, закрепленную пружинным фиксатором. Пинцет потребуется вынуть из блока, расположенного под капотом автомобиля.
Схема предохранителей в Camry 50-55
Элементы расположены в блоке в 3 ряда, предохранители перечислены начиная с верхней полосы слева направо. В коробке имеются пустые позиции, которые можно использовать для хранения запасных вставок. На крышке коробки нанесена схема с указанием номинала деталей и английской аббревиатуры (информация с расшифровкой приведена в заводской инструкции по эксплуатации).
Подробная расшифровка
Расшифровка назначений предохранителей в салонной коробке автомобилей Camry XV50 и 55:
-
Блоки управления очисткой фар головного освещения, ассистентом парковки, блокиратором селектора АКПП, обогревом передних и задних сидений (номинал 10 А). На дорогих версиях вставка защищает контроллеры регуляторов громкости звука и температуры воздуха для заднего ряда сидений и предотвращает повреждение блока управления электрическим приводом регулировки заднего дивана. При поломке вставки не работает привод шторки, электрическая регулировка колонки и отключается магнитола.
- Контроллеры блоков курсовой устойчивости, вентиляторов охлаждения, фар головного освещения и генератора (10 А).
- Светодиоды подсветки приборов и кнопок, контроллеры прикуривателя, индикация выбранной передачи и плафоны освещения багажного отсека и салона (10 А).
- Габаритное освещение по периметру кузова, освещение государственного регистрационного знака и противотуманные сигналы спереди и сзади (15 А).
- Электрический привод стекла в правой передней двери (20 А).
- Аналогично позиции 5, но для правой задней двери (20 А).
- Аналогично позиции 5, но для левой передней двери (20 А).
- Аналогично позиции 5, но для задней левой двери (20 А).
- Лампы ближнего света (7,5 А).
- Контроллер насоса омывателя стекла и электрического привода щеток (10 А).
- Блок управления кондиционером (7,5 А).
- Моторы насоса и привода щеток (25 А).
- Индикация заднего хода, контроллеры АКПП и впрыска топлива, акустические элементы и магнитола (7,5 А).
- Электроника кузова (7,5 А).
- Контроллер усилителя руля (7,5 А).
- Розетка для задних пассажиров (20 А).
- Блокиратор селектора АКПП (5 А).
- Обогрев кресла спереди справа (10 А).
- Аналогично позиции 18 для левого сиденья (10 А).
- Штекер диагностики OBD-II (10 А)
- Блок управления для пассажиров заднего ряда сидений, обогрев и электрическая регулировка заднего дивана, привод шторки (10 А).
- Реле стартера и цепи блока управления подачей топлива (7,5 А).
- Габаритные сигналы и лампы торможения, блоки ABS и бесключевого доступа в салон (7,5 А).
- Мотор заднего дивана (30 А).
- Кондиционер (7,5 А).
- Панорамная крыша (10 А).
- Приводы передних сидений (30 А).
- Резерв (30 А).
- Блокировка замков и блок связи (20 А).
- Электрический привод рулевой колонки (20 А).
- Контроллер SRS, подушки безопасности (10 А).
- Впрыск бензина (7,5 А).
- Контроллер бесключевого доступа (7,5 А).
- Прикуриватель (15 А).
- Отдельный пульт управления магнитолой и кондиционером для задних пассажиров, блоки управления подогревом и электрическими регулировками заднего дивана, настройка и обогрев зеркал заднего вида, магнитола и блок беспроводной связи (7,5 А).
- Обогрев подушек сидений в задней части салона (20 А).
Описание электрических схем
Через генераторную цепь протекает большой ток. По этой причине для ее защиты от коротких замыканий и перегрузок, которые не способна выдержать проводка, стоит плавкая ставка на 120 А.
Цепь стоп-сигналов обеспечивает подачу напряжения на задний фонарь в моменты нажатия на педаль тормоза. Во время перекоммутации цепи возникают помехи. Для их подавления электросхема включает в свой состав специальный фильтр.
Цепь включения указателей поворотов состоит из двух подсистем, приведенных в таблице ниже.
| Тип | Назначение |
| Силовая | управляет непосредственно поворотниками |
| Информационная | информирует водителя о включенном повороте |
Электрическая схема включает в себя подключение прикуривателя и двух дополнительных розеток. Согласно схеме, предохранитель на вспомогательные разъемы один. Поэтому розетки выходят из строя одновременно.
Фонари заднего хода управляются непосредственно селектором АКПП или рычагом механики. Сделано это для удобства и безопасности водителя.
Рис —
В комплект электрооборудования Тойота Камри 40 входят сервоприводы сидений. С их помощью регулировка положения водителя и пассажиров происходит намного комфортнее.
Защиту автомобиля от угона производит иммобилайзер. Он имеет непосредственную связь с электронным блоком управления. Нарушения в его цепи не позволят запустить силовую установку.
Нюансы использования прикуривателя и розеток
Часто для питания гаджетов используют прикуриватель, однако для правильной эксплуатации прибора без ущерба для электросети автомобиля нужно учитывать ряд нюансов.
Целый предохранитель
Это интересно: Инструкция по замене ремня ГРМ на 8-клапаной Daewoo Nexia — авторемонт, замена своими силами
Если у вас постоянно горит ппробка прикуривателя в автомобиле Тойота Камри 40 2006-2011, срочно обратитесь к профессиональному мастеру, специализирующемуся на автомобильной электронике. Это позволит вовремя обнаружить неисправность и устранить ее, пока неполадка не стала причиной возгорания.
Проблемы, возникающие с прикуривателем на Камри 40
В процессе эксплуатации прикуривателя возможно перегорание предохранителя. Причиной этого является:
- продолжительная перегрузка;
- короткое замыкание;
- брак предохранителя.
Выход из строя прикуривателя в результате короткого замыкания потребителя, хоть и является нештатной ситуацией, но опасности не вызывает. Хуже, если короткое замыкание возникло из-за соприкасания проводов, идущих к прикуривателю, в результате повреждения изоляции. В таком случае необходимо устранить поломку в кратчайшие сроки, так как продолжение использования розетки может привести к возгоранию
Брак предохранителя заключается в меньшем его номинальном токе, который он может выдержать по сравнению с заявленным. В результате он быстро перегорает, обесточивая розетку. Замена перемычки на новую исправит ситуацию.
Перегоревший предохранитель
В зависимости от комплектации Тойота Камри 40 имеет несколько прикуривателей. Обычно в автомобиле устанавливается 3 розетки. Отсутствие напряжения в двух гнездах одновременно, является косвенным признаком сгорания перемычки.
В случае повреждения предохранителя необходимо выполнить его замену согласно инструкции, приведенной ниже:

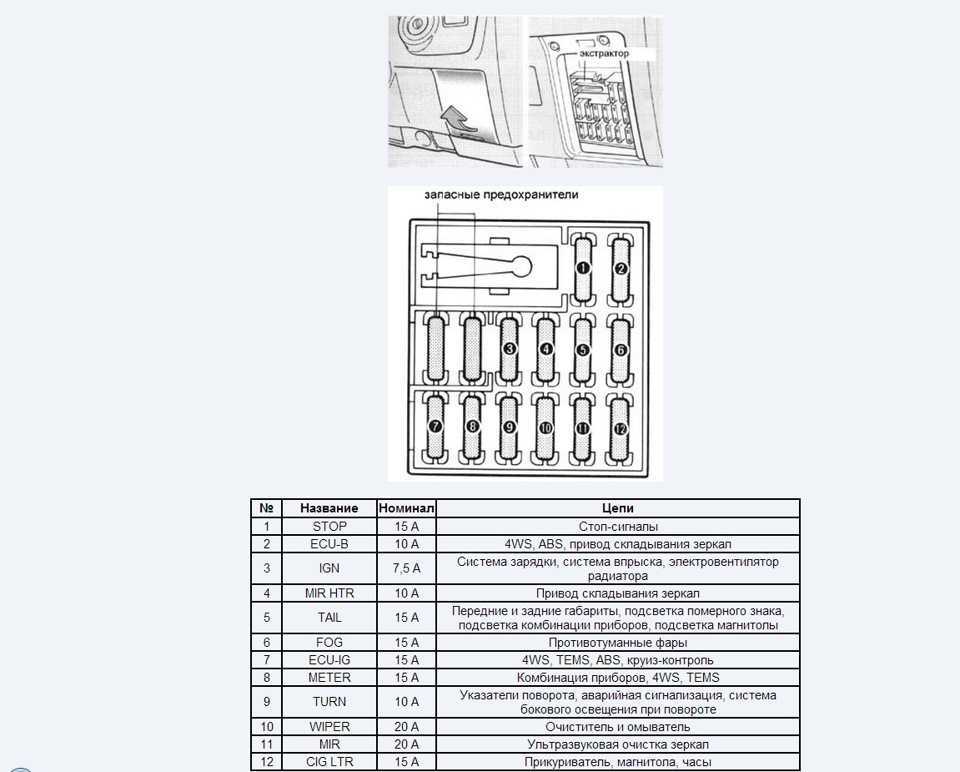

Получить доступ к блоку предохранителей. Он находится в салоне Тойота Камри 40, слева от рулевой рейки, недалеко от рычага открытия капота.

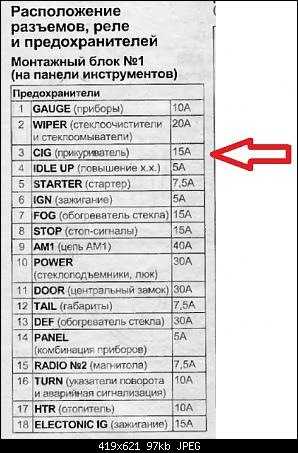

Блок предохранителей закрыт специальной крышкой. На ней указаны номинальный ток и назначение перемычек. Крышку необходимо снять.
Для того, чтобы изъять предохранитель необходимо воспользоваться специальными пластиковыми щипцами. Они находятся в монтажном блоке, расположенном в подкапотном пространстве.
- За розетки прикуривателя отвечают два рядом расположенные желтые предохранителя №28 и №29 на 20А. Для их демонтажа требуется потянуть щипчиками перемычку за корпус.
- Далее при помощи мультиметра или омметра следует «прозвонить» предохранители на целостность. При отсутствии приборов можно визуально оценить состояние перемычек, как показано на рисунке ниже.
Если подтвердится, что предохранитель перегорел, следует заменить его на новый. В монтажном блоке хранятся несколько запасных перемычек. При отсутствии предохранителя с требуемым номинальным током, следует поставить ближайший меньший. При этом следует избегать подключения мощной нагрузки к розетке.
Охлаждение двигателя Тойота Камри ACV40 2.4 2AZ-FE
Система герметичная, с принудительной циркуляцией с расширительным бачком открытого типа. Она включает в себя термостат с перепускным клапаном, который установлен на впускном патрубке. Термостат поддерживает установленную рабочую температуру антифриза. Такая конструкция предотвращает неожиданные перепады температуры при прогреве двигателя.
В каналах рубашки охлаждения двигателя места поворота потока выполнены с достаточным радиусом, благодаря чему удается избежать турбулентности. Кроме того, между головкой блока цилиндров и блоком цилиндров имеется перепускной канал.
Горячая охлаждающая жидкость из двигателя подается к корпусу дроссельной заслонки, предотвращая его подмерзание при отрицательной температуре всасываемого воздуха.
В систему охлаждения заправляется охлаждающая жидкость с увеличенным сроком замены Genuine SLLC.
Блок в салоне
Он находится под панелью приборов со стороны водителя.
Расположение

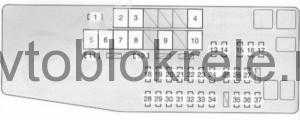

Пример схемы с крышки блока
Схема
Описание
| 1 | 10А ECU-IG1 NO.2 – Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обоогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка |
| 2 | 10А ECU-IG1 NO.1 – Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, анти запотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора, Blind Spot Monitor |
| 3 | 10А PANEL – Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации |
| 4 | 15А TAIL – Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари |
| 5 | 7,5А EPS-IG1 – Электропривод руля |
| 20А DOOR R/R – Задний правый электрический стеклоподъемник | |
| 6 | 7,5А ECU-IG1 NO.3 – Blind Spot Monitor |
| 20А DOOR F/L – Передний левый электрический стеклоподъемник | |
| 7 | 10А S/HTR & FAN F/L – Подогрев сидений |
| 20А DOOR R/L – Задний левый электрический стеклоподъемник | |
| 8 | 7,5А H-LP LVL – Фары (ближний свет) |
| 9 | 10А WASHER – Стеклоочистители и омыватель ветрового стекла |
| 10 | 7,5А A/C-IG1 – Система кондиционирования воздуха |
| 11 | 25А WIPER – Стеклоочистители и омыватель ветрового стекла |
| 12 | 7,5А BKUP LP – Фонари заднего хода, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации |
| 13 | 30А DOOR NO.1 – Стеклоподъемники |
| 14 | 5А WIPER-S – Очистители |
| 7,5А EPS-IG1 – Электропривод руля | |
| 15 | 20А P/OUTLET RR – Задняя розетка для электроприборов |
| 16 | 5А SFT LOCK-ACC – Система блокировки передач |
| 17 | 20А DOOR R/R – Задний правый электрический стеклоподъемник |
| 10А S/HTR&FAN F/R – Обогреватели переднего правого сиденья | |
| 18 | 20А DOOR R/L – Задний левый электрический стеклоподъемник |
| 10А S/HTR&FAN F/L – Обогреватели переднего левого сиденья | |
| 19 | 10А OBD – Бортовая система диагностики |
| 20 | 10А ECU-B NO.2 – Электрические стеклоподъемники, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка |
| 21 | 20А DOOR NO.2 – Стеклоподъемники |
| 22 | 7,5А AM1 – Система стартера, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива |
| 23 | 7,5А STOP – Задние габаритные фонари, система многоточечного впрыска топлива /система последовательного многоточечного впрыска топлива, система курсовой устойчивости, анти блокировочная тормозная система, трансмиссия с электронным управлением, верхний стоп-сигнал, интеллектуальная система доступа без ключа, система блокировки передач |
| 24 | 30А P/SEAT RR – Электрический привод регулировки задних сидений |
| 25 | 7,5А A/C-B – Система кондиционирования воздуха |
| 26 | 10А S/ROOF – Люк |
| 27 | 30А P/SEAT FR – Электрический привод регулировки передних сидений |
| 28 | 30А PSB – Ремень безопасности с предаварийной системой. |
| 29 | 20А D/L-AM1 – Мультиплексная система связи, кнопка запирания всех дверей, кнопка открывания багажника |
| 30 | 20А TI&TE – Система регулировки наклона и высоты рулевой колонки |
| 31 | 10А A/B – Система подушек безопасности SRS, система классификации переднего пассажира |
| 32 | 7,5А ECU-IG2 NO.1 – Система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива |
| 33 | 7,5А ECU-IG2 NO.2 – Интеллектуальная система доступа без ключа, Blind Spot Monitor |
| 34 | 15А CIG&P/ OUTLET – Прикуриватель |
| 35 | 7,5А ECU-ACC – Часы, задний выключатель аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, задняя солнцезащитная шторка, наружные зеркала заднего вида, мультиплексная система связи, аудиосистема, система навигации |
| 36 | 10А S/HTR&FAN FI R – Подогрев сидений |
| 37 | 20А S/HTR RR – Обогреватели задних сидений |
| 38 | 20А DOOR F/R – Передний правый электрический стеклоподъемник |
| 39 | 7,5А ECU-IG1 N0.3 |
Интегрированное реле в Toyota Camry и предохранители
Начиная с Camry 50 в моторном блоке стало использоваться многофункциональное реле (код 82720-33230) с монолитным корпусом (обозначается на чертежах Unit D). Коммутатор вставляется в штекеры и удерживается боковым защелками. Реле отвечает за работу внешней светотехники, вентиляторов системы охлаждения, обогрева зеркал заднего вида и цепей зажигания.
На входе расположен предохранитель номиналом 120 или 140 А, в цепи питания предусмотрен дополнительный провод FL MAIN, рассчитанный на ток до 230 А. При коротком замыкании в приборах светотехники (например, в противотуманной фаре) сгорают дорожки внутри реле, восстановить которое невозможно. Стоимость нового коммутационного блока начинается от 8,8 тыс. руб.
Предохранители Toyota Camry 50
Рассмотрены автомобили Toyota Camry XV50 2011, 2012, 2013, 2014 года выпуска.
Блок предохранителей в моторном отсеке.

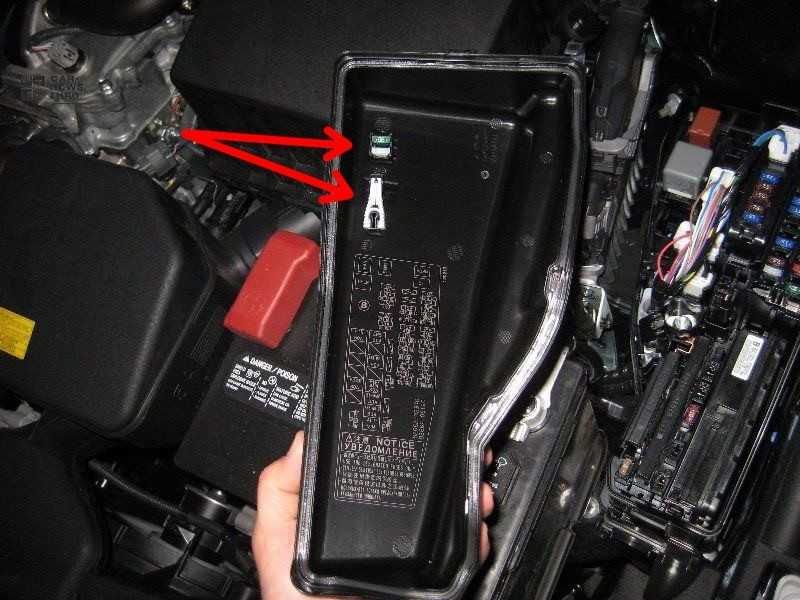

Для доступа к предохранителям отожмите фиксатор и снимите крышку, на внутренней стороне крышки расположены запасные предохранители и пинцет.

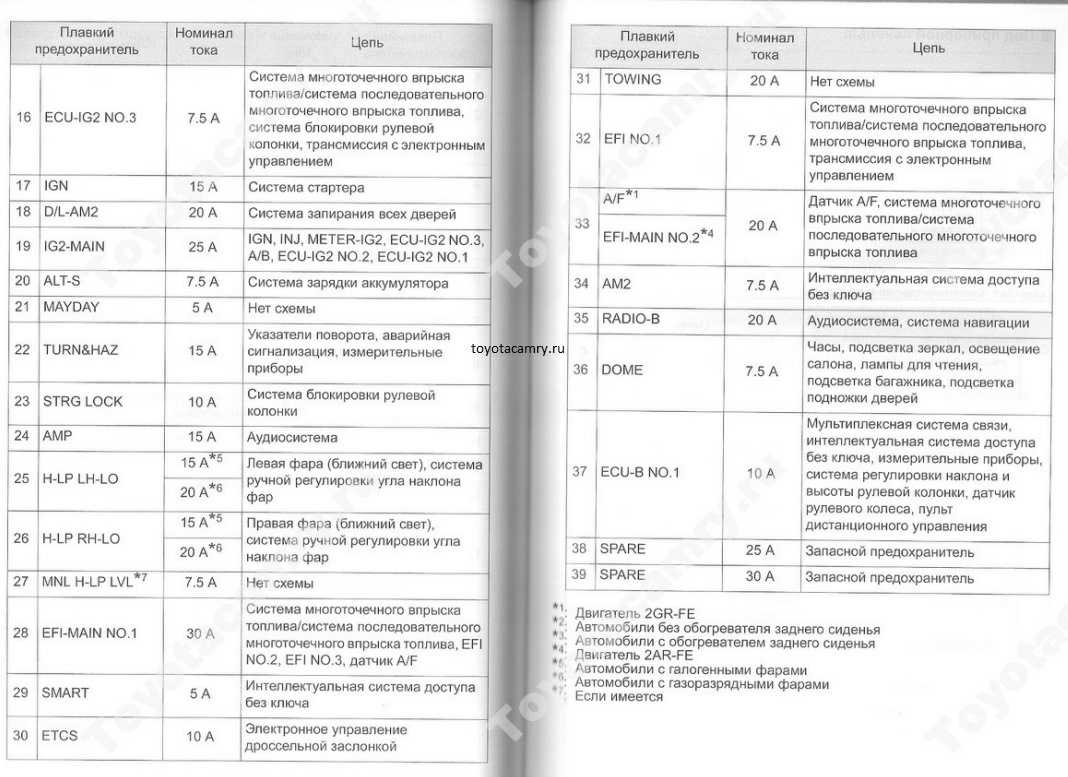

Схема расположения предохранителей в блоке.
Электрические вентиляторы охлаждения
Система кондиционирования воздуха
Система зарядки аккумулятора
Система курсовой устойчивости автомобиля
Система стартера. ECU-IG2 N0.1, А/ В. ECU-IG2 N0.2
H-LP LH-LO. H-LP RH-LO. передние фары (ближний свет)
Система курсовой устойчивости автомобиля
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
Система многоточечного впрыска топлива/система последовательною многоточечного впрыска топлива
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система блокировки рулевой колонки, трансмиссия с электронным управлением
Система запирания всех дверей
IGN. INJ, METER-IG2. ECU-IG2 N0.3, A/В, ECU-IG2 N0.2. ECU-IG2 N0.1
Система зарядки аккумулятора
Указатели поворота, аварийная сигнализация, измерительные приборы
Система блокировки рулевой колонки
Левая фара (ближний свет), система
ручной регулировки угла наклона фар
Правая фара (ближний свет).
система ручной регулировки угла наклона фар
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива. EFI N0.2, EFI N0.3, датчик A/F
Интеллектуальная система доступа без ключа
Электронное управление дроссельной заслонкой
Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением
Датчик A/F, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
Интеллектуальная система доступа без ключа
Аудиосистема, система навигации
Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей
Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления
*1 — Двигатель 2GR-FE
*2 — Автомобили без обогревателя заднего сиденья
*3 — Автомобили с обогревом заднего сиденья
*4 — Двигатели 2AR-FE
*5 — Автомобили с галогенными фарами
*6 — Автомобили с газоразрядными фарами
*7 — имеется не во всех комплектациях
Блок предохранителей в салоне тойота камри 50.
Очиститель фар, датчик безопасной парковки Toyota, система блокировки передач, обогреватели передних сидений, выключатель задней аудиосистемы, задняя система кондиционирования воздуха, обогреватели задних сидений, электрический привод регулировки задних сидений, система регулировки наклона и высоты рулевой колонки, мультиплексная система связи, аудиосистема, система навигации, л рот и вобл и ко вое зеркало заднего вида в салоне, стеклоочистители и омыватель ветрового стекла, задняя солнцезащитная шторка
Система курсовой устойчивости автомобиля, электрические охлаждающие вентиляторы, антизапотеватель заднего стекла, антизапотеватели наружных зеркал заднего вида, датчик рулевого колеса, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, передние фары (ближний свет), система зарядки аккумулятора
Подсветка переключателей, система кондиционирования воздуха, прикуриватель, подсветка перчаточного ящика, подсветка рычага переключения передач, лампы для чтения, свет в салоне, аудиосистема, система навигации
Передние габаритные огни, задние габаритные фонари, подсветка номерного знака, передние противотуманные фары, задние противотуманные фонари
Передний правый электрический стеклоподъемник
Задний правый электрический стеклоподъемник
Передний левый электрический стеклоподъемник
Задний левый электрический стеклоподъемник
Фары (ближний свет)
Стеклоочистители и омыватель ветрового стекла
Система кондиционирования воздуха
Стеклоочистители и омыватель ветрового стекла
Фонари заднего хода, система многоточечного впрыска топлива/ система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, аудиосистема, система навигации
Источник
Блок предохранителей и реле №1 под капотом Тойота Камри XV50,55
В этом блоке сосредоточены предохранители и реле отвечающие за системы безопасной эксплуатации автомобиля.
Расположение блока №1
Блок №1 расположен под капотом автомобиля вдоль левого крыла. Между прочим доступ к предохранителям и реле блока №1 очень простой. По сути для этого нужно аккуратно отжать пластиковый фиксатор(защелку) на крышке блока и потянуть крышку вверх. Прежде всего перед заменой нужно сверится со схемой, которая нанесена на обратной стороне крышки блока. Более того на обратной стороне крышки расположены запасные предохранители и щипцы для их замены. К примеру, это можете увидеть на фото ниже.

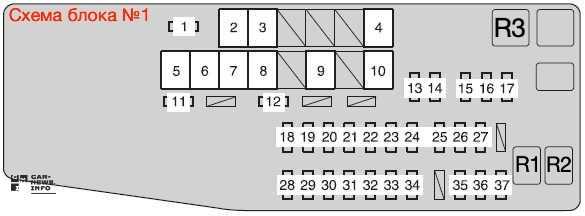

Схема расположения предохранителей и реле в блоке №1 под капотом Тойота Камри XV50,55
Таблица с описанием назначения предохранителей и реле блока №1
| Номер на схеме | Обозначение на крышке блока | Сила тока в А. | Наименование потребителя |
|---|---|---|---|
| 1 | METER-IG2 | 5 | Измерительные приборы |
| 2 | FAN | 50 | 2GR-FE: Электрические вентиляторы охлаждения |
| 3 | H-LPCLN | 30 | Омыватель фар |
| 4 | HTR | 50 | Система кондиционирования воздуха |
| 5 | ALT | 120 | без обогревателя заднего сиденья: Система зарядки аккумулятора |
| ALT | 140 | с обогревателем заднего сиденья: Система зарядки аккумулятора | |
| 6 | ABS NO.2 | 30 | Система курсовой устойчивости автомобиля |
| 7 | ST/AM2 | 30 | Система стартера, предохранители: ECU-IG2 NO.1, A/B, ECU-IG2 NO.2 |
| 8 | H-LP-MAIN | 30 | Предохранители: H-LP LH-LO, H-LP RH-LO, MNL H-LP LVL, передние фары (ближний свет) |
| 9 | ABS NO.1 | 50 | Система курсовой устойчивости автомобиля |
| 10 | EPS | 80 | Электропривод руля |
| 11 | S-HORN | 7.5 | Предохранитель: S-HORN |
| 12 | HORN | 10 | Звуковой сигнал |
| 13 | EFI NO.2 | 15 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 14 | EFI NO.3 | 7.5 | 2AR-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| EFI NO.3 | 10 | 2GR-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 15 | INJ | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| 16 | ECU-IG2 NO.3 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, система блокировки рулевой колонки, трансмиссия с электронным управлением |
| 17 | IGN | 15 | Система стартера |
| 18 | D/L-AM2 | 20 | Центральный замок |
| 19 | IG2-MAIN | 25 | Предохранители: IGN, INJ, METER-IG2, ECU-IG2 NO.3, A/B, ECU-IG2 NO.2, ECU-IG2 NO.1 |
| 20 | ALT-S | 7.5 | Система зарядки аккумулятора |
| 21 | MAYDAY | 5 | – |
| 22 | TURN&HAZ | 15 | Указатели поворота, аварийная сигнализация, измерительные приборы |
| 23 | STRG LOCK | 10 | Система блокировки рулевой колонки |
| 24 | AMP | 15 | Аудиосистема |
| 25 | H-LP LH-LO | 15 | Автомобили с галогенными фарами: Левая фара (ближний свет), система ручной регулировки угла наклона фар |
| H-LP LH-LO | 20 | Автомобили с газоразрядными фарами: Левая фара (ближний свет) | |
| 26 | H-LP RH-LO | 15 | Автомобили с галогенными фарами: Правая фара (ближний свет) |
| H-LP RH-LO | 20 | Автомобили с газоразрядными фарами: Правая фара (ближний свет) | |
| 27 | MNL H-LP LVL | 7.5 | Автомобили с газоразрядными фарами: Система ручной регулировки угла наклона фар |
| 28 | EFI-MAIN NO.1 | 30 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, предохранители: EFI NO.2, EFI NO.3, A/F sensor |
| 29 | SMART | 5 | Система безключевого доступа |
| 30 | ETCS | 10 | Электронное управление дроссельной заслонкой |
| 31 | TOWING | 20 | – |
| 32 | EFI NO.1 | 7.5 | Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением, трансмиссия с электронным управлением |
| 33 | EFI-MAIN N0.2 | 20 | 2AR-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением |
| A/F | 20 | 2GR-FE: Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, трансмиссия с электронным управлением | |
| 34 | AM 2 | 7.5 | Интеллектуальная система доступа без ключа |
| 35 | RADIO-B | 20 | Аудиосистема, система навигации |
| 36 | DOME | 7.5 | Часы, подсветка зеркал, освещение салона, лампы для чтения, подсветка багажника, подсветка подножки дверей |
| 37 | ECU-B NO.1 | 10 | Мультиплексная система связи, интеллектуальная система доступа без ключа, измерительные приборы, система регулировки наклона и высоты рулевой колонки, датчик рулевого колеса, пульт дистанционного управления |
| R1 | ST | Реле стартера | |
| R2 | HORN | Реле звукового сигнала | |
| R3 | H-LP | Реле фар |
