Тойота аква (приус ц) предохранители и реле

Блок предохранителей под капотом Kia Rio 4

Где предохранители под капотом Киа Рио 4 ?

В его состав входят релейные устройства типа МИКРО, обеспечивающие работу следующего оборудования:

1. подогрев элемента топливного фильтра — PTC HEATER;
2. стартер;
3. топливный насос — FUEL PUMP;
4. дворники 1, 2;
5. ослепительный;
6. вентилятор охлаждения №1, 2 радиатора силового агрегата Киа Рио 4-го поколения;
7. кондиционер;
8. вентилятор кондиционера;
9. заблокировать фары;
10. сигнал.

Также предусмотрено ГЛАВНОЕ реле типа МИНИ.

Предохранители моторного отсека Kia Rio 4 поколения также имеют буквенное и символическое обозначение. Назначение буквенного обозначения предохранителей:

1. ALT — силовые цепи IG 1, 2, АКБ 1,2, 3, PTC HEATER, ЭБУ вентилятора охлаждения радиатора, ЭБУ 1, 3, TCU 2, ТОПЛИВНЫЙ НАСОС, ближний свет, сигнал, кондиционер, РОЗЕТКА ПИТАНИЯ 1 (125 и 150A соответственно для модификаций Киа Рио 4 поколения с двигателем 1,4 и 1,6 л);
2. IGN COIL — конденсатор, катушки зажигания (20А);
3. ИНЖЕКТОР — топливные форсунки, ЭБУ двигателя, трансмиссия (15А);
4. B / UP LAMP — фонарь заднего хода (10А);
5. IG 1 — замок зажигания, ACC и IG 1 (30А);
6. IG 2 — выключатель зажигания, пуска и IG 2 (40А);
7. PTC HEATER — обогрев элемента топливного фильтра (50А);
8. FUEL PUMP — топливный насос (15А);
9. POWER OUTLET 1 — разъем реле для подключения дополнительного оборудования (40А).

Название, предназначение моторного отсека Киа Рио четвертого поколения сливается с условным обозначением:

Расположение предохранителей в Kia Rio 4

1. МДПС 1 — электроусилитель руля (80А);
2. Обогрев заднего стекла — система обогрева заднего стекла (40А);
3. ABS 1, 2 — ESC (40А);
4. Fan — реле вентилятора охлаждения кондиционера (40А);
5. Стеклоочиститель — электропривод, реле части передних дворников, переключатель на рулевой колонке (10А);
6. ЭБУ 2 — разъем (10А);
7. Правая и левая фара — соответственно правая, левая ближний свет, дальний свет (10А);
8. Аккумулятор 1 — разводка питания на задние ПТФ, ДХО, датчик положения педали тормоза, плафон, автоматический замок дверей (40А);
9. Аккумулятор 2 — цепи питания предохранителей привода стеклоподъемника водителя с предотвращением защемления, подогрева заднего ряда сидений, реле стеклоподъемника (50 А);
10. Вентилятор — реле 1, 2 вентилятора охлаждения ДВС (40А);
11. ЭБУ 1 — главное реле (30А);
12. МА 2 — ЭБУ силового агрегата трансмиссии (20А);
13. Левая фара — реле ближнего света, дальнего света левой фары в сборе (20А);
14. Сигнал — реле звукового сигнала (10А);
15. ЭБУ 3 — ЭБУ силового агрегата трансмиссии (15А);
16. Кондиционер — часть реле системы кондиционирования (10А);
17. Аккумулятор 3 — цепи питания поворотников, стоп-сигналов, передних ПТФ, программы экстренного вызова, иммобилайзера, электронного ключа и задних габаритов (40А).

Расположение блоков моторного отсека Prius (NHW11)

1. Блок предохранителей
2. Дополнительный блок предохранителей
3. Релейная коробка

Блок предохранителей моторного отсека Prius (NHW11) (2000-2003)

№		(А)	Назначение
1		—	—
2		—	—
3		—	—
4		30	Кондиционер
5		10	Гудок
6		—	—
7		10	с дневными ходовыми огнями: правая фара (дальний свет)
8		15	Система запуска, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система иммобилайзера гибридного автомобиля
9		15	Электронная система управления дроссельной заслонкой
10		10	Правая фара
	10	с дневными ходовыми огнями: правая фара (ближний свет)
11		10	с дневным ходовым огнем: Левая фара (дальний свет)
12		10	Вентилятор охлаждения аккумулятора
13		20	Гидравлический усилитель тормозов
14		20	Гибридная система
15		15	Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
16		10	Левая фара
	10	с дневным ходовым огнем: Левая фара (ближний свет)
17		15	Аудиосистема, мультиинформационный дисплей, освещение салона, освещение багажника, стеклоподъемники, беспроводная система дистанционного управления
18		10	Указатель поворота, аварийная сигнализация
19		100	Реле ACC, реле IG1, реле TAIL, «ABS №4», «HTR1», «HTR2», «ABS №1», «HTR3», «EMPS», «CDS FAN», «RDI», «HTR», Предохранители OBD II», «ECU-B», «STOP», «PWR1», «POWER», «DOOR», «DEF», «AM1»
20		30	с дневными ходовыми огнями: Система дневных ходовых огней
	—	без дневных ходовых огней: короткий штифт
21		—	—
22		50	Кондиционер
23		30	Электрический вентилятор охлаждения
24		30	Гидравлический усилитель тормозов
Реле
R1	с дневными ходовыми огнями: Диммер (DIM)
без дневных ходовых огней: короткий штифт
R2	Фара (ГОЛОВНАЯ)
R3	Топливный насос (Реле размыкания цепи (C/OPN))
R4	Обогреватель (HTR)
R5	с дневными ходовыми огнями: короткий штифт
R6	Блок управления двигателем (EFI)
R7	Муфта компрессора кондиционера (CLR MG)
R8	Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №1)
R9	Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №2)
R10	Электрический вентилятор охлаждения (ВЕНТИЛЯТОР №3)
R11	Зажигание (IG2)
R12	Гудок

Дополнительный блок предохранителей

№		(А)	Назначение
1		10	Антиблокировочная тормозная система
2		30	Кондиционер
3		—	—
4		30	Кондиционер
5		—	—
6		7.5	Система дневных ходовых огней
7		50	Кондиционер
8		50	Электроусилитель руля
9		40	Антиблокировочная тормозная система
Реле
R1	Дневной ходовой свет (ДХО)
R2	Антиблокировочная тормозная система (ABS SOL)
R3	(A/CW/P)
R4	Электроусилитель руля (EMPS)
R5	Система кондиционирования воздуха (HTR3)
R6	—
R7	Система кондиционирования воздуха (HTR1)
R8	Система кондиционирования воздуха (HTR2)

Релейный блок

№	Реле
R1	(ГИДРО МТР №1)
R2	(ГИДРО МТР №2)
R3	—
R4	(ИГКТ)

Выберете модификацию т/с для поиска блок предохранителей

• Toyota Matrix I ZZE13 Минивэн 1.8 VVTi 4WD 124 л.с. id24950 Двигатель: объем — 1.8 л., мощность — 124 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: полный. Год выпуска: 2001-2004
• Toyota Matrix I ZZE13 Минивэн 1.8 128 л.с. id51292 Двигатель: объем — 1.8 л., мощность — 128 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: передний. Год выпуска: 2005-2007
• Toyota Matrix I ZZE13 Минивэн 1.8 4WD 128 л.с. id109641 Двигатель: объем — 1.8 л., мощность — 128 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: полный. Год выпуска: 2005-2007
• Toyota Matrix I ZZE13 Минивэн 1.8 VVTi 131 л.с. id24951 Двигатель: объем — 1.8 л., мощность — 131 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: передний. Год выпуска: 2001-2004
• Toyota Matrix I ZZE13 Минивэн 1.8 VVTi 132 л.с. id109642 Двигатель: объем — 1.8 л., мощность — 132 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: передний. Год выпуска: 2002-2005
• Toyota Matrix I ZZE13 Минивэн 1.8 VVTi 4WD 132 л.с. id109643 Двигатель: объем — 1.8 л., мощность — 132 л.с., тип — бензиновый, модель — 1ZZ-FE. Привод: полный. Год выпуска: 2002-2005
• Toyota Matrix I ZZE13 Минивэн 1.8 177 л.с. id49357 Двигатель: объем — 1.8 л., мощность — 177 л.с., тип — бензиновый, модель — 2ZZ-GE. Привод: передний. Год выпуска: 2002-2006

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Блоки под капотом

Расположение

Общая схема расположения электронных блоков управления под капотом

Расшифровка

1. Блок предохранителей и реле
2. Блок управления двигателем
3. Инвертор с преобразователем
4. Реле очистителей фар
5. RHD: Блок управления тормозной системой
6. LHD: Блок управления тормозной системой

Схема

Отдел А

До Декабря 2011

С Декабря 2011

Расшифровка

Предохранители

1	ABS MAIN NO.2 7.5 A — Анти блокировочная тормозная система
2	ENG W/P 30 A — Система охлаждения
3	S-HORN 10 A — Сигнализация
4	–
5	ABS MAIN NO.1 20 A — Анти блокировочная тормозная система
6	ETCS 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
7	TURN & HAZ 10 A — Указатели поворота
8	ECU-B3 10 A — Система кондиционирования воздуха
9	MAYDAY 10 A — Телематическая система
10	ECU-B2 7.5 A — Интеллектуальная система входа и запуска
11	AM2 7.5 A — Система управления питанием
12	P CON MAIN 7.5 A — Селектор коробки передач, блок управления коробкой передач
13	DC/DC-S 5 A — Преобразователь постоянного тока и преобразователь
14	IGCT 30 A— Предохранители: “PCU”, “IGCT NO.2”, “IGCT NO.3”
15	AMP 30 A — До Декабря 2011: Аудиосистема
AMP NO.1 30 A — С Декабря 2011: Аудиосистема
16	SHORT PIN — Предохранители: “ECU-B”, “RAD NO.1”, “DOME”
17	AMP NO.2 30 A — Аудиосистема, навигационная система
18	DRL 7.5 A — Дневные ходовые огни
19	H-LP HI MAIN 20 A — Дальний свет фар, дневные ходовые огни
20	IGCT NO.3 10 A Система охлаждения
21	EFI NO.2 10 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
22	H-LP RH HI 10 A — Правая фара (дальний свет)
23	H-LP LH HI 10 A — Левая фара (дальний свет)
24	ECU-B 7.5 A — Интеллектуальная система входа и запуска, мультиплексная система передачи данных, сигнализация, персональное освещение, приборы и указатели
25	DOME 10 A— Освещение порогов дверей, персональное освещение, освещение салона, подсветка ниши для ног, подсветка индивидуального зеркала, внутреннее зеркало заднего вида, электрический усилитель рулевого управления
26	RAD NO.1 15 A — Аудиосистема, навигационная система
27	MIR HTR 10 A — Обогрев наружных зеркал заднего вида
28	IGCT NO.2 10 A — Гибридная система, система управления парковкой, электрические стеклоподъемники, система питания, преобразователь постоянного тока и преобразователь, система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива
29	PCU 10 A — Преобразователь постоянного тока и преобразователь
30	IG2 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, предохранители: “MET”, “IGN”, система питания
31	BATT FAN 10 A — Вентилятор охлаждения аккумулятора
32	EFI MAIN 20 A — Система многоточечного впрыска топлива/система последовательного многоточечного впрыска топлива, система охлаждения, предохранитель: “EFI NO.2”
33	–
34	H-LP CLN 30 A — Очиститель фар
35	–
36	CDS 30 A — Электрические вентиляторы охлаждения
37	RDI 30 A — Электрические вентиляторы охлаждения
38	HTR 50 A — Система кондиционирования воздуха
39	P-CON MTR 30 A — Селектор коробки передач, блок управления коробкой передач
40	EPS 60 Электрический усилитель рулевого управления
41	P/I 1 60 A — Предохранители: “IG2”, “EFI MAIN”, “BATT FAN”
42	ABS MTR 2 30 A — Анти блокировочная тормозная система
43	ABS MTR 2 30 A — Анти блокировочная тормозная система
44	P/I 2 40 A — Система управления парковой, звуковой сигнал, правая фара (ближний свет), левая фара (ближний свет), фонари заднего хода
45	H-LP LH LO 15 A  С Декабря 2011: Левая фара (ближний свет)
46	H-LP RH LO 15 A — С Декабря 2011: Правая фара (ближний свет)

Реле

R1	Система охлаждения (ENG W/P)
R2	Вентилятор системы охлаждения (FAN NO.3)
R3	Селектор коробки передач (P-CON MTR)
R4	Вентилятор системы охлаждения (FAN NO.1)
R5	Противоугонная система (S-HORN)
R6	Диммер / дневные ходовые огни (DIM/DRL)
R7	Блок управления питанием (IGCT)
R8	Вентилятор системы охлаждения (FAN NO.2)
R9	До Декабря 2011: –С Декабря 2011: Дневные ходовые огни (DRL)
R10	С Декабря 2011: –

1. 125А DC/DC – Интегрированное реле, “TAIL” реле, “P/POINT” реле, “ACC” реле, “IG1 NO.1” реле, “IG1 NO.2” реле, “IG1 NO.3” реле, предохранители: “HTR”, “RDI”, “CDS”, “S-HORN”, “ENG W/P”, “ABS MAIN NO.2”, “H-LP CLN”, “FR FOG”, “PWR SEAT FL”, “OBD”, “STOP”, “RR FOG”, “DBL LOCK”, “PWR SEAT FR”, “DOOR NO.1”, “PSB”, “D FR DOOR”, “P FR DOOR”, “DOOR RL”, “DOOR RR”, “S/ROOF”

На этом всё. Есть что добавить – пишите в комментарии.

Блоки под капотом

Главный блок

Основной блок с предохранителями и реле под капотом находится с правой стороны.

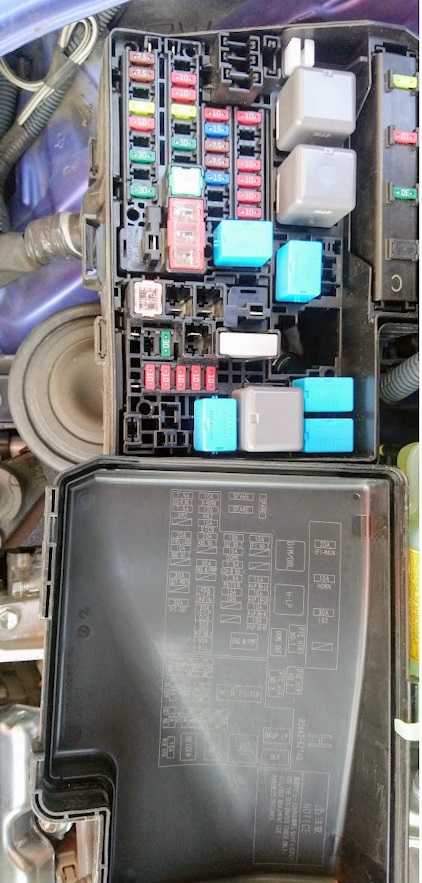

Фотография

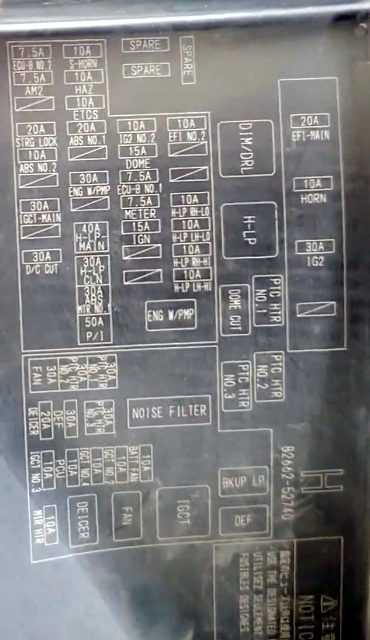

Схема с крышки

Схема

Назначение

1	20A EFI- MAIN – Система распределенного впрыска топлива / система последовательного распределенного впрыска топлива, EFI NO.2
2	10A HORN – Сигнал
3	30A IG2 №2, СЧЕТЧИК. IGN
4	7,5A Запасной предохранитель
5	15A Запасной предохранитель
6	30A Запасной предохранитель
7	10A EFI NO.2 – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
8	10A H-LP RH-LO – Правая фара (ближний свет)
9	10A H-LP LH-LO – Левая фара (ближний свет), датчик и приборы
10	10A H-LP RH-HI – Правая фара (дальний свет)
11	10A H-LP LH-HI – Левая фара (дальний свет), датчик и приборы
12	10A IG2 NO.2 – Система распределенного впрыска топлива / система последовательного многоточечного впрыска топлива, переключатели рулевого управления, тормозная система, система стартера, система интеллектуального ключа, система классификации пассажиров, система подушек безопасности SRS
13	15A DOME – Аудиосистема, управление автомобилем и запись рабочих данных, главный ЭБУ кузова, личные фонари, освещение багажного отделения
14	7,5A ECU-B NO.1 – Главный ЭБУ кузова, система смарт-ключей
15	7,5A METER – Датчик и панель приборов
16	15A IGN – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
17	10A HAZ – Аварийные мигалки
18	10A ETCS – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
19	20A ABS NO.1 – Тормозная система
20	30A ENG W/PMP – Система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
21	40A H-LP- MAIN – H-LP LH-LO, H-LP RH-LO, H-LP LH-HI, H-LP RH-HI, система дневных ходовых огней
22	30A H-LP CLN – Очиститель фар
23	30A ABS MTR NO.1 – Тормозная система
24	50A P/I – EFI-MAIN, HORN, IG2
25	7,5A ECU-B NO.2 – Система кондиционирования воздуха, манометр и счетчики, система классификации пассажиров, система предупреждения о давлении в шинах, система стартера, система смарт-ключей, система блокировки дверей с электроприводом
26	7,5A AM2 – Стартерная система
27	20A STRG LOCK – Система блокировки рулевого управления
28	10A ABS NO.2 – Тормозная система
29	30A IGCT- MAIN – IGCT № 2, IGCT № 3, IGCT № 4, PCU, BATT FAN
30	30A D/C CUT – КУПОЛ, ЭБУ-B № 1
31	30A PTC HTR NO.1 – Нагреватель PTC
32	30A PTC HTR NO.2 – Нагреватель PTC
33	30A FAN – Электрический вентилятор охлаждения
34	30A PTC HTR NO.3 – Нагреватель PTC
35	30A DEF – MIR HTR, обогреватель заднего стекла
36	20A DEICER – Нет цепи
37	10A BATT FAN – Вентилятор охлаждения аккумулятора
38	10A IGCT NO.2 – Гибридная система
39	10A IGCT NO.4 – Гибридная система
40	10A PCU – Гибридная система
41	10A IGCT NO.3 – Гибридная система
42	10A MIR HTR – Обогреватели наружных зеркал заднего вида

Дополнительный блок

Устанавливается с левой стороны.

Фотография

Схема

Обозначение

1. DC /DC 100A Гибридная система
2. ABS MTR NO.2 30 Тормозная система
3. HTR 40 Система кондиционирования воздуха
4. EPS 50 Электроусилитель руля

Блоки с предохранителями и реле в моторном отсеке

Основной блок реле и предохранителей

Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

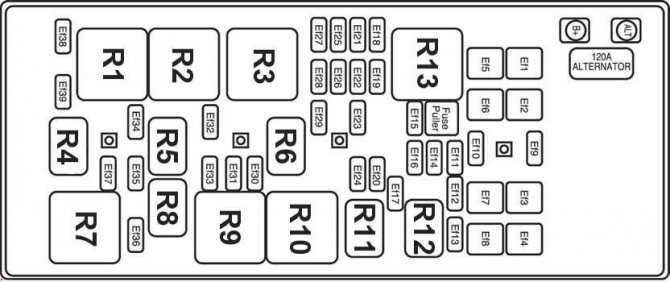

Схема расположения предохранителей и реле в блоке шевроле эпика

Расшифровка элементов

№	А	Название	Назначение
Ef1	30	HVAC BLWR	Реле вентилятора
Ef2	60	BCM BATT	Блок переключателей со встроенной логикой
Ef3	60	ABS	Электронный блок управления тормозами
Ef4	30	IGN1	Замок зажигания
Ef5	20	PWR WIDW	Электрический стеклоподъемник/ выключатель запирания двери водителя
Ef6	30 401)	COOL FAN HI	Реле высоких оборотов вентилятора системы охлаждения
Ef7	20 401)	COOL FAN LOW	Реле низких оборотов вентилятора системы охлаждения
Ef8	30	ST/IG2	Замок зажигания, реле стартера
Ef9	15	SPARE	Запасной
Ef10	10	SPARE	Запасной
Ef11	20	SPARE	Запасной
Ef12	25	SPARE	Запасной
Ef13	30	SPARE	Запасной
Ef14	10	ABS WARNING	Не используется
Ef15	20	S/ROOF	Люк в крыше в сборе
Ef16	15	ABS	Электронный блок управления тормозами, разъем линии подачи масла в АБС
Ef17	15	HVAC BLWR	Фара — левая/ правая
Ef18	20	DRIVER’S PWR WIDW	Безопасный электрический стеклоподъемник в сборе
Ef19	10	PWR MIRROR	Многофункциональный переключатель
Ef20	10	ILLUM RT	Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый
Ef21	30	LCM	LCM
Ef22	25	IP FUSE	Блок предохранителей на приборной панели
Ef23	20	STOP LAMPS	Выключатель тормоза
Ef24	10	ILLUM LT	Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака
Ef25	30	PWR SEAT	Выключатель сиденья водителя с электрическим приводом регулировки
Ef26	20	FUEL	Модуль топливного насоса
Ef27	15	ECM	ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей
Ef28	20	IGN COIL	Бензин: Катушки зажигания 1~6 Дизель: —
Ef29	15	HORN	Реле звукового сигнала
Ef30	15	ENG2	Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3
Ef31	20	ENG3	ECM
Ef32	—	—	—
Ef33	15	ENG1	Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева
Ef34	15	FRT FOG	Реле передней противотуманной фары
Ef35	10	LOW BEAM LT	Фара — левая
Ef36	20	PWR AMP	Усилитель мощности
Ef37	10	LOW BEAM RT	Фара — правая, многофункциональный переключатель
Ef38	—	—	—
Ef39	10	A/C CMPRSR	Реле компрессора кондиционера
Реле
R1	Реле управления охлаждающим вентилятором
R2	Реле вентилятора охлаждения — высокая скорость
R3	Реле топливного насоса
R4	Реле электромагнитной муфты компрессора кондиционера
R5	Реле передних противотуманных фар
R6	Реле звукового сигнала
R7	Реле вентилятора охлаждения — низкая скорость
R8	Реле ближнего света
R9	Главное реле
R10	Реле стартера
R11	Реле габаритного освещения
R12	Реле дальнего света
R13	Реле электропривода стеклоподъёмников

Дополнительный блок для дизельных Chevrolet Epica

Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.

Схема

Назначение

1	PTC 3 Дополнительный отопитель
2	PTC 2 Дополнительный отопитель
3	PTC 1 Дополнительный отопитель
4	Реле подогревателя топливного фильтра
F1	(40A) Дополнительный отопитель
F2	(40A) Дополнительный отопитель
F3	(40A) Дополнительный отопитель
F4	(30A) Подогреватель топливного фильтра
F5	(60A) Свечи накаливания

Блок предохранителей блока переключателей со встроенной логикой

Таблица с расшифровкой

A	15	Прерыватель
В	5	Мощность блока переключателей со встроенной логикой
C	15	Дверной замок
D	25	Передний стеклоочиститель
Е	20	Электрический стеклоподъёмник
F	30	Обогрев стекла

Правила замены предохранителей

Перед проведением замены защитного элемента, следует точно убедиться в его неисправности. Для этого, используя специальные щипцы, извлеките предохранитель на который имеются подозрения. При механическом разрыве плавкой вставки, однозначно понадобится замена. Новую деталь можно приобрести в любом магазине автозапчастей. Если у вас возникнет желание убедиться в качестве предохранителя, то приобретите их в количестве двух штук. На одном проведите опыт в следующем порядке:

• к контактам предохранителя прикрепите по одному отдельному проводу;
• затем один конец крепится к минусу, а второй к плюсу АКБ;
• у качественного предохранителя плавкая вставка должна перегореть;
• при наблюдении оплавления металла, можно сделать вывод о низком качестве защитного элемента.

Процесс замены поврежденного предохранителя очень прост. Щипцами изымается старый элемент из посадочного места, а на его место вставляется новый предохранитель. Предварительно необходимо установить и устранить причину перегорания.

Источник статьи: http://toyota-camry-corolla.ru/prius/prius-predohraniteli-2-3-i-4-pokolenij/

Prius XW30 2009-2016 г.в.

Тойота Приус 20 блок предохранителей (для 2009-2016 годов выпуска) имеет три штуки. Они находятся в багажнике, моторном отсеке, внутри салона. Монтажное место этих элементов не отличается от места монтажа модели Приус в кузове XW20.

Блок предохранителей в салоне Приус 30

Тойота Приус 30 предохранители в салоне имеет следующие:

1 – прикуриватель – CIG (15А);

2 – навигация, мультиплекс, внешние зеркала, мультимедийная система и программа поддержки водителя – ECU-ACC (10 Ампер);

4, 6, 9, 16, 18, 20, 23, 29, 35 – не задействованы;

5, 7 – обогрев передних сидений – SEAT HTR FR и FL (10А);

10 – предаварийный комплекс ремня безопасности – PSB (30А);

11, 14 – электрическая регулировка сидений, в том числе поясничной зоны (30А);

12 – программа двойного блокирования – DBL LOCK (25А);

15 – OBD (7.5 Ам 17 – задняя противотуманка (7.5А);

27 – вентилятор радиатора, мультиплекс (10А);

28 – программа поддержки водителя, PSB, зеркало заднего вида в салоне, тормозной комплекс, электроусилитель руля, навигация, электрический привод крышного люка, мультимедийная установка, световая сигнализация аварийной остановки, поворотники, дворники лобового стекла, дворники фар, датчик скорости – ECU-IG NO.2 (10 Ампер);

30 – приборная панель, датчик не пристегнутого ремня безопасности пассажира, регулятор наклона света фар – GAUGE (10А);

36 – приборная панель – MET (7.5А);

Toyota Prius 2007, двигатель бензиновый 1.5 л., 78 л. с., передний привод, вариатор — другое

Комментарии 20

Там же на крышке это всё написано же

Мой косяк) исправил!

Вроде видел уже запись тока щаса

ну так я продублировал для тех кто у меня не увидит)

;)Ленту читаю — и вижу двоится ;)))

Выше прочитай запись про сканер.Не знаешь что за сканер и программа ?

Выше прочитай запись про сканер.Не знаешь что за сканер и программа ?

У меня такая же.Но она не на русском.А выше на русском.Но там надо сканер автоком покупать ;-(

Что умеет она? можно смотреть состояние батареи? как она вообще с приусом дружит?

Дружит отлично.У меня же есть запись в бж или в блоге, не помню, или там и там, смотри

ок гляну, ну этот мне уже больше нравится)))) он еще и на маке работает, для меня это прям подарок, главная проблема, что все под винду делают!

Toyota Prius V иToyota Prius + (Plus) универсал построенный на платформе Тойота Приус выпускавшийся в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 годах с маркировками ZVW40 / ZVW41. В данной статье мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Приус 40 41 со схемами блоков и местами их расположения. Выделим предохранитель отвечающий за прикуриватель.
