Блоки под капотом
Расположение
Общая схема
Описание
- Блок предохранителей и реле
- ЭБУ системы противоскольжения с приводом
- Блок реле
- LHD: ЭБУ двигателя
- LHD: реле свечей накаливания
- RHD: реле свечей накаливания
- RHD: ЭБУ двигателя
Блок предохранителей и реле
Под капотом блок предохранителей и реле находится рядом с аккумуляторной батарей и закрыт защитной крышкой.
Toyota Gaia — пятидверный шести- или семиместный минивэн. Базой для данного автомобиля является модель Ipsum — систеркар. В связи с этим модели кузовов как у Ipsum, так и Gaia идентичны — кузов (переднеприводных моделей): SXM 10G, CXM 10G, ACM 10G и кузов (полноприводных моделей): SXM 15G, CXM 15G, ACM 15G. В данном материале мы подробно разберем схемы предохранителей Тойота Гайя 1-го поколения (XM10) 1998, 1999, 2000, 2001, 2002, 2003, 2004 года выпуска.
Здесь вы найдете места расположения и фото монтажных блоков. Отдельно отметим предохранитель отвечающий за прикуриватель и бензонасос.

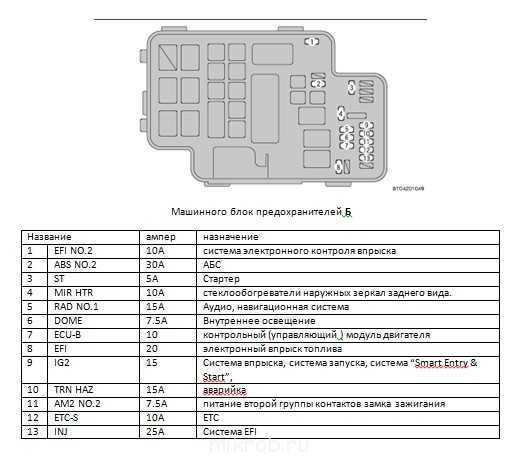

В моторном отсеке
Основной блок предохранителей размещен около аккумулятора за защитной крышкой. Так же под капотом расположен дополнительный блок реле.
Фото — пример исполнения основного блока.
| Схема | ||
|---|---|---|
| № | Ток, А | Описание |
| AM2 | 30 | Замок зажигания |
| AM 2, FUEL HTR | 30 | Замок зажигания, подогреватель топлива |
| RAD №1 | 15 | Магнитола |
| PWR 2 | 30 | Стеклоподъемники в двери водителя |
| ALT-S | 5 | Генератор |
| DOME | 10 | Освещение салона, лампы местного освещения, подсветка багажного отделения, часы |
| HEAD (LH) | 15 | Передние фары (левая) |
| HEAD (RH) | 15 | Передние фары (правая) |
| EFI | 15 | Система впрыска топлива |
| HORN | 10 | Звуковой сигнал |
| HORN, HAZ | 15 | Звуковой сигнал, аварийная сигнализация |
| ACC SOCKET, PWR OUTLET | 15 | Розетка (багажника) |
| ALT | 120 | Генератор |
| HTR | 50 | Отопитель печки |
| ABS | 60 | Система ABS |
| EFI | — | Реле системы впрыска |
| ST | — | Реле стартера |
| HORN | — | Реле сигнала |
| HEAD | — | Реле фар |
| ENG MAIN | — | Главное реле двигателя |
| FAN | — | Реле вентилятора |
| HTR | — | Реле обогревателя |
| Блок реле №1 | |
| ABS | система ABS |
| ABS MTR | реле мотора системы АБС |
| HEAD LO | Фары |
| Блок реле №2 | |
| FAN2 | Реле вентилятора охлаждения |
| ABS MTR | мотор ABS системы |
| Схема размещения электронных компонентов под капотом Гайя | |
|---|---|
| 1 | модулятор ABS (до 04.2001 г.), |
| 2 | модулятор и ЭБУ ABS (2WD, с 04.2001 г.), |
| 3 | модулятор ABS (4WD, с 04.2001 г.), |
| 4 | датчик разрежения в контуре вакуумного усилителя тормозов (двигатель 1AZ-FSE) |
| 5 | усилитель форсунок (двигатель 1AZ-FSE), |
| 6 | блок реле 1 (кроме двигатель ЗС-ТЕ), |
| 7 | блок реле 1 (двигатель ЗС-ТЕ), |
| 8 | датчик SRS |
| 9 | реле свечей накаливания (двигатель ЗС-ТЕ), |
| 10 | блок предохранителей и реле 1, плата плавки вставок и блок реле №2, |
| 11 | датчик SRS. |
В салоне

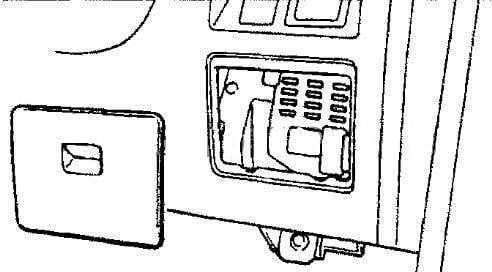

Расположен с водительской стороны, внизу приборной панели. Для доступа к нему нужно снять перчаточный ящик.
Общий вид блока.
| Схема предохранителей в салонном блоке Toyota Gaia | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Индикаторы указателей поворота (TURN) | 7,5 |
| 2 | ЭБУ двигателем (IDLE UP) | 7,5 |
| 3 | Замки дверей (DOOR) | 30 |
| 4 | ЭБУ двигателем (STARTER) | 7,5 |
| 5 | Габаритные огни подсветка номера (TAIL) | 10 |
| 6 | Стеклоочистители и стеклоомыватели (WIPER) | 20 |
| 7 | АБС, система парковки, электронный блок управление системы полного привода (ECU-IG) | 10 |
| 8 | Кондиционер и отопитель (METER АС) | 15 |
| 9 | Стоп-сигналы, дополнительный стоп-сигнал (STOP) | 15 |
| 10 | RADIO — Часы, радио, проигрыватель компакт дисков, предохранитель прикуривателя тойота гайя, система управления зеркалами | 15 |
| 11 | ЭБУ двигателем IG | 7,5 |
| 12 | RR DEF — Обогреватель заднего стекла | 30 |
| 13 | RR HEATER — Задний отопитель | 10 |
| 14 | FR FOG — Передние противотуманные фары | 15 |
| AM | Группа питания контактор замков зажигания | 40 |
| PW | Стеклоподъемники | 30 |
| Общая схема размещения салонного электрооборудования | |
|---|---|
| № | Компонент |
| 1 | реле бензонасоса Тойота Гайя, |
| 2 | ЭБУ двигателем, |
| 3 | приемник дистанционного управления центральным замком (с 04.2001 г.), |
| 4 | модульуправления камерой заднего обзора (до 04.2000 г.), |
| 5 | центральный монтажный блок, |
| 6 | усилитель аудиосистемы (до 04.2001 г.), |
| 7 | ТВ-тюнер (до 04.2000 г.), |
| 8 | модуль управления камерой заднего обзора (с 04.2001 г.), |
| 9 | блок реле №1 (R/B №1), |
| 10 | реле заднего отопителя, |
| 11 | монтажный блок предохранителей под приборной панелью, |
| 12 | реле центрального замка (до 04.2001 г.), |
| 13 | плата реле в нижней части передней стойки, |
| 14 | реле АСС, |
| 15 | CD-чейнджер (до 04.2001 г.), |
| 16 | датчик замедления, |
| 17 | модуль управления SRS, |
| 18 | модуль управления системой парковки, |
| 19 | ЭБУ ABS и 4WD, ЭБУ ABS (2WD, до 04.2001 г.). |
Toyota Gaia выпускался в 1998, 1999, 2000, 2001, 2002, 2003 и 2004 году. За это время модель прошла рестайлинг. В данной публикации мы покажем расположение электронных блоков управления, описание предохранителей и реле Тойота Гайя со схемами блоков и фото примерами их исполнения. Отметим предохранитель прикуривателя.
Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью, за защитной крышкой.
Фото – пример исполнения
Пример схемы с крышки блока
Схема
Описание
| 1 | 10А GAUGE – Приборы,ABS, кондиционер, лампы заднего хода, система зарядки, комбинация приборов, двойная блокировка, блок управления блокировкой дверей, блок управления двигателем, блок управления коробкой передач, дневные ходовые огни, предупреждающий зуммер, люк, стекло подъемники, блокировка селектора коробки передач, указатели поворота, аварийная сигнализация, отопитель |
| 2 | 10А DEF RLY – Обогрев заднего стекла, обогрев зеркал |
| 20А DEF – Обогрев заднего стекла, обогрев зеркал | |
| 3 | 25А D/L – Двойная блокировка, блок управления блокировкой дверей |
| 4 | 10А TAIL – Передний противотуманный свет, фары, корректор фар, предупреждающий зуммер, задний противотуманный свет, габаритный свет |
| 5 | – |
| 6 | 20А WIPER – Передний стеклоочиститель и омыватель, задний стеклоочиститель и омыватель, блокировка дверей |
| 7 | 7,5А ECU−B – Фары, задний противотуманный свет |
| 8 | 15А FOG – Передний противотуманный свет |
| 9 | 15А ACC – Прикуриватель, часы, комбинация приборов, предупреждающий зуммер, мульти информационный дисплей, розетка, аудио система, зеркала с электроприводом |
| 10 | 7,5А ECU−IG – ABS, освещение салона, мульти информационный дисплей, вспомогательный отопитель (PTC), вентилятор системы охлаждения, система подушек безопасности SRS, отопитель |
| 11 | 7,5А OBD – Диагностический разъем |
| 12 | 10А HAZ – Указатели поворота, аварийная сигнализация |
| 13 | 7,5А A.C – Кондиционер, отопитель |
| 14 | 10А S-HTR – Подогрев сидений |
| 15 | – |
| 16 | 10А STOP – Блок управления двигателем, блок управления коробкой передач, блокировка селектора коробки передач, лампы стоп-сигнала |
| 17 | 50А AM1 – Предохранители: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU−IG” |
| 18 | 30А POWER – Стекло подъемники, люк |
| 19 | 40А HTR – Кондиционер, отопитель |
| 20 | 30А DEF – Обогрев заднего стекла, обогрев зеркал |
| Реле | |
| R1 | Отопитель |
| R2 | Аварийная сигнализация (указатели поворота) |
| R3 | Силовое реле (стекло подъемники, люк) |
| R4 | Топливный насос (Circuit Opening (C/OPN)) |
Отдельные элементы реле могут крепится рядом, например реле противотуманных фар, реле обогревателя и т.д.
Блок реле и плавких вставок
модели с 1993 года
Схема
Описание
| Блок реле №1 | |
| А | Реле переднего отопителя |
| 1 | 40A FR HTR (передний отопитель) |
| 2 | 30A CDS FAN (вентилятор конденсатора) |
| 3 | 30A HEAD (фары) |
| 4 | 30A А/С №2 (кондиционер) |
| 5 | запасной |
| 6 | 60A ABS |
| 7 | 60A АМ1 (цепь АМ1 замка зажигания) |
| Блок реле №2 | |
| Реле электромагнитных клапанов системы ABS | |
| Реле модулятора ABS | |
| Блок реле №3 | |
| А | Главное реле вентилятора кондиционера |
| 1 | 15A Тепловой предохранитель PWR RR DOOR (система закрытия задней двери) |
| 2 | Запасной |
| Блок реле №6 | |
| А | Реле противотуманных фар |
| В | Реле преобразователя напряжения (AC100V) |
| Блок реле №7 (модификации) | |
| А | Главное реле двигателя |
| В | Реле электромагнитного перепускного клапана |
Блоки под капотом
Расположение блоков
Toyota Ipsum
Схема
Расшифровка
- правый передний датчик SRS
- блок реле №5 (ЗС-ТЕ)
- блок репе №5 (3S-FE)
- реле свечей накаливания
- монтажный блок предохранителей и реле в моторном отсеке, блок плавких вставок, блок реле №2
- левый передний датчик SRS
Toyota Picnic
Схема
Назначение
- реле омывателя фар
- блок реле №7
- блок плавких вставок
- монтажный блок предохранителей и реле в моторном отсеке,
- блок реле в моторном отсеке.
Блок предохранителей и реле
Расположен в левой части моторного отсека.
Схема
Описание
| AM 2 – Замок зажигания | 30 А |
| AM 2, FUEL HTR – Замок зажигания, подогреватель топлива | 30 А |
| RAD №1 – Магнитола | 15 А |
| PWR 2 – Стекло подъемники водителя | 30 А |
| ALT-S – Генератор | 5 А |
| DOME – Освещение салона, лампы местного освещения, подсветка багажного отделения, часы | 10 А |
| HEAD (LH) – Передние фары (левая) | 15 А |
| HEAD (RH) – Передние фары (правая) | 15 А |
| EFI – Система впрыска топлива | 15 А |
| HORN – Звуковой сигнал | 10 А |
| HORN, HAZ – Звуковой сигнал, аварийная сигнализация | 15 А |
| ACC SOCKET, PWR OUTLET – Розетка (багажника) | 15 А |
| EFI – Реле системы впрыска | |
| ST – Реле стартера | |
| HORN – Реле сигнала | |
| HEAD – Реле фар | |
| ENG MAIN – Главное реле двигателя | |
| FAN – Реле вентилятора радиатора | |
| HTR – Реле обогревателя | |
| ALT – Генератор | 120А |
| HTR – Отопитель | 50А |
| ABS – АБС | 60А |
Блок реле
Фото пример исполнения
Расшифровка
- ABS – реле системы АБС
- ABS MTR – реле мотора системы АБС
- HEAD LO – Предохранитель фар
Блок реле 2
Отдельно, вне блоков, могут крепится некоторые дополнительные элементы, например на перегородке моторного отсек на изображении (Picnic цифра 21), (Ipsum цифра 16) могут размещаться: реле фар и реле указателей поворотов.
Каталожный номер элементов реле
Знаете как сделать материал лучше – пишите в комментарии.
Блок в салоне
В салоне основной блок предохранителей и реле находится под панелью приборов. В некоторых моделях в её середине.
В других под бардачком.
88650H УСИЛИТЕЛЬ, КОНДИЦИОНЕР ВОЗДУХА 86530 РЕЛЕ В СБОРЕ, РОГ 85910C РЕЛЕ В СБОРЕ (ДЛЯ ДВИГАТЕЛЯ ОБОГРЕВАТЕЛЯ) 85916D РЕЛЕ, ПРОТИВОТУМАННАЯ ФАРА 85916P РЕЛЕ, ФАРА 85916N РЕЛЕ, ЗАДНИЙ ФОНАРЬ 85930A РЕЛЕ В СБОРЕ, СИЛОВОЕ ОКНО, NO.1 85915X РЕЛЕ, КОНТРОЛЬ ПИТАНИЯ 82210J ПЛАВКАЯ СВЯЗЬ 28371 РЕЛЕ, ЗАЖИГАНИЯ, NO.1 82600F ПРЕДОХРАНИТЕЛЬ, БЛОК ПРЕДОХРАНИТЕЛЕЙ 85912 РЕЛЕ, ОТВОДИТЕЛЬ 85912D РЕЛЕ 85915E РЕЛЕ 85916F РЕЛЕ, УГЛОВАЯ ЛАМПА 85934 РЕЛЕ, МАГНИТ-СЦЕПЛЕНИЕ 85927A РЕЛЕ, ВЕНТИЛЯТОР, NO.2 85927 РЕЛЕ, ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 85910 РЕЛЕ, ОТКРЫТИЕ ЦЕПИ 85910Y РЕЛЕ, ЗАДНИЙ ОБОГРЕВАТЕЛЬ 83650 ПРЕДОХРАНИТЕЛЬ 82600G ПЛАСТИНА, ВНИМАНИЕ (ДЛЯ ПРЕДОХРАНИТЕЛЯ) 28521 ТАЙМЕР, ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ 85933 КОМПЬЮТЕР, БЛОКИРОВКА ПЕРЕКЛЮЧЕНИЯ 88280A ВЫКЛЮЧАТЕЛЬ В СБОРЕ, СЦЕПЛЕНИЕ 84340 ВЫКЛЮЧАТЕЛЬ, СТОП-ЛАМПА 81980 ПРОБКА В СБОРЕ, СИГНАЛ ПОВОРОТА 89390 РЕЛЕ, СИГНАЛИЗАЦИЯ ТОРМОЗА 85980 РЕЛЕ, УПРАВЛЕНИЕ ДВЕРИ
Выглядеть он будет примерно так.
Схема с крышки блока
Схема
Назначение
| 1 | 15A CIG – Прикуриватель |
| 2 | 30A DOOR – Система блокировки дверей с электроприводом |
| 3 | 10A IG1−NO.2 – Манометры и измерители, индикаторы напоминания о необходимости обслуживания и предупреждающий зуммер, фонари заднего хода, задний зуммер |
| 4 | 30A WIP – Дворники и омыватель лобового стекла |
| 5 | 10A A/C – Кондиционер |
| 6 | 10A IG1 – Фонарь заднего хода, задний зуммер |
| 7 | 10A TRN – Указатели поворота, аварийные мигалки |
| 8 | 10A ECU−IG – Антиблокировочная тормозная система |
| 9 | 10A RR−FOG – Задний противотуманный фонарь |
| 10 | 10A OBD – Бортовая система диагностики |
| 11 | 10A DOME – Внутреннее освещение |
| 12 | 10A ECU−B – Фары, задние фонари |
| 13 | 15A TAIL – Задние фонари, передние габаритные огни, подсветка номерного знака, подсветка приборной панели, задняя противотуманная фара |
| 14 | 10A H−LP LL – Левая фара (ближний свет) |
| 15 | 10A H−LP RL – Правая фара (ближний свет) |
| 16 | 10/15A H−LP LH – Левая фара (дальний свет) |
| 17 | 10/15A H−LP RH – Правая фара (дальний свет) |
| 18 | 10A HORN – Сигнал |
| 19 | 10A HAZ – Аварийные мигалки |
| 20 | 10A STOP – Стоп-сигналы |
| 21 | 10A ST – Система запуска |
| 22 | 10A IG2 – Система подушек безопасности SRS |
| 23 | 10A A/C NO.2 – Кондиционер |
| 24 | 10A Запасной предохранитель |
| 25 | 15A Запасной предохранитель |
| 26 | 20A Запасной предохранитель |
| 27 | 30A Запасной предохранитель |
| 28 | 15A Противотуманные фары |
| 29 | 30A F/HTR – Передний обогреватель |
| 30 | 10A EFI1 – Система управления двигателем |
| 31 | 10A ALT−S – Система зарядки, сигнальная лампа системы зарядки |
| 32 | 10A AM2 – Переключатель двигателя |
| 33 | 15A A / F |
| 34 | 25A ECD – Система управления двигателем |
| 35 | 30A E−FAN – Электрический вентилятор охлаждения |
| 36 | 20A EDU |
Некоторые блоки предохранителей и реле находятся вне салона.
Схема с крышки блока
Обозначение
Данный материал требует доработки, поэтому мы будем рады если Вы поделитесь своим опытом.
Toyota Hiace 4 поколения производилась в 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 годах в различных исполнениях и с различными вариантами кузова 106, 120 и т.д. В некоторых странах известна под названиями H100 Hiace, Grand Hiace, Granvia, HiAce Regius . В данной публикации Вы сможете найти описание предохранителей и реле Тойота Хайс со схемами блоков, местами их расположения и фото примерами исполнения. Выделим предохранитель отвечающий за прикуриватель.
В данной модели обычно предусмотрено 2 основных блока с предохранителями.
Блоки под капотом
Главный блок
Находится в левой части моторного отсека, рядом с аккумулятором.
Пример схемы с крышки блока
Схема
Обозначение
| 1 | 10А Освещение салона |
| 2 | 10А Дальний свет |
| 3 | 10А Задние габаритные огни |
| 4 | 10А Задние габаритные огни |
| 5 | 10А Аварийная сигнализация |
| 6 | 30А Электро вентилятор климатического блока |
| 7 | 30А Кондиционер |
| 8 | 40А Система пуска |
| 9 | 40А Выключатель (замок) зажигания |
| 10 | 30А Стекло подъемники |
| 11 | 30А Ближний свет |
| 12 | 20А Система управления двигателем |
| 13 | 80А Генератор |
| A | Реле электро вентилятора климатического блока |
| B | Реле фар головного света |
| C | Реле противотуманных фар |
| D | Реле стартера |
| E | Реле системы пуска |
Блок на АКБ
Располагается на плюсовой клемме аккумуляторной батареи.
Назначение
- 16 – 60А Анти блокировочная система тормозов (ABS)
- 17 – 20А Противотуманные фары
- 18 – 80А Свечи накаливания
Дополнительные элементы
Рядом с основным блоков крепится дополнительный блок.
Схема
Описание
- 14 – 25А Электро вентилятор конденсора
- 15 – 10А Компрессор кондиционера
- J – резерв
- F – Реле компрессора кондиционера
- G – Реле электро вентилятора конденсора
Так же с правой стороны подкапотного пространства возможна установка некоторые реле.
Большинство цепей питания электрооборудования японского кроссовера защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне. Рассмотрены схемы Митсубиси Паджеро 2 поколения (V20/V30/V40) 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 года выпуска с бензиновыми двигателями V6 6G72-SOHC 12 valve (3,0 л), 6G72-SOHC 24 valve (3,0 л), 6G74-DOHC 24 valve (3,5 л), 6G74-SOHC 24 valve (3,5 л).
В салоне
Расположен с водительской стороны, слева от руля. За пластиковой крышкой. Общий вид блока.
| Схема салонного блока предохранителей (1 на картинке) | ||
|---|---|---|
| № | Описание | Ток, А |
| 1 | Предохранитель прикуривателя и привод боковых зеркал. | 15 |
| 2 | Радиоприемник. | 10 |
| 3 | Реле отопителя, реле омывателя фар | 10 |
| 4 | ELC-4А/Т (АКПП) | 10 |
| 5 | Передний и задний кондиционеры | 20 |
| 6 | Указатели поворота и аварийная сигнализация | 10 |
| 7 | Контрольно-измер. приборы и привод антенны | 10 |
| 8 | Звуковой сигнал. | 10 |
| 9 | Стеклоочистители и омыватели | 15 |
| 10 | Подогрев сидений и привод стеклоподъемников | 10 |
| 11 | Система полного привода (4WD), амортизаторы переменой жесткости | 10 |
| 12 | Электропривод блокировки замков дверей | 15 |
| 13 | Лампы местного освещения, часы, радио | 10 |
| 14 | Фонари заднего хода, блокировка дифференциала | 15 |
| 15 | Стоп-сигналы. | 15 |
| 16 | Отопитель. | 25 |
| 17 | Эл. привод люка крыши | 20 |
| 18 | Разъем включения дополнительных устройств | 15 |
| 19 | Задний отопитель. | 10 |
| 20 | Запасные предохранители (А/Т): АКПП. | — |
| Общий вид монтажного блока. |
| Салонный блок реле | |
|---|---|
| № | Расшифровка |
| C-92X | нет |
| C-93X | Реле заднего отопителя |
| C-94X | Реле электропривода стеклоподъемников |
| C-95X | Блок управления центральной блокировкой замков дверей |
| C-96X | Реле обогревателя заднего стекла |
| C-97X | Реле прерывистого режима работы очистителя заднего стекла |
| C-98X | Реле-прерыватель указателей поворота и аварийной сигнализации |
В моторном отсеке
Монтажный блок расположен в левой передней части подкапотного пространства.
Для доступа к нему необходимо снять защитную пластиковую крышку. Фото — пример платы.
-
Оки 9650 ошибка 917
-
Ошибка с1223 тойота рав 4
-
Ошибка u1122 рено логан
-
Температура воды в ниве
- Заз шанс схема системы охлаждения
подробная схема электрики на 2СТ CR-30 ⇐ Town, Lite, Master, — Ace. Электрика, оптика и электроника
Сообщение SERGIY » 20 июл 2007, 12:32
Уже лето в разгаре— а кондей так и не запущен ( от кнопки не включается компрессор)— с электриком облазили всё под торпедой— не найдем где загвоздка— кондей включается только путём подачи на прямую 12V на компрессор ( холодит нормально) — но схемы на электрику нет (какие релюхи за что отвечают не совсем понятно) провода уходят в общий жгут— концов не найти (чтобы прозвонить и определить на каком участке косяк) — опытным путём выяснили причину отключения обдува печки ( когда одновременно включаешь обдув в салоне и у водителя— всё выключалось) выпендвивалось круглое 4-х контактное реле выше блока предохранителей — разобрали подогнули контакты внутри— помогло) кстати такое же реле стоит за боковой крышкой холодильника (с лева)
помогите со схемой мужики или советом где искать косяк
Сообщение Sti » 20 июл 2007, 13:40
блин сфоткал схемы а ридера нет для карточки . как скачать незнаю. ща чонить придумаю
Добавлено спустя 15 минут 33 секунды:
вощщем вот, вроде ничего больше нет в книжке.
кстати если чонить кому нить надо пишите сфоткаю выложу. есть инфа по LITE-ACE, TOWN-ACE (Model-F), MASTER_ACE, MASTER-ACE SURF, 2WD, 4WD 1985-96 гг выпуска. бензин дизель, электросхемы для праворуких и по движкам 3Y-EU и 3С-Т есть инфа.
