Предохранители и реле mitsubishi canter, 1993 — 2002

Об истории модели

Модель среднетоннажника Canter – это флагманом Mitsubishi Fuso, имеющий более чем 50-летнюю историю производства и поступательной технической эволюции. Mitsubishi Fuso Canter первого поколения был выведен на рынок в марте 196З года. Грузовичок Т72О бескапотной компоновки, имеющий грузоподъёмность 2 тонны, производители сравнили с лошадью и назвали Canterом, что в переводе с английского означает «лёгкий галоп».

Полностью обновлена модель была к июлю 1968 года, когда выпустили серию Canter T90. В ассортименте его двигателей – 75-сильный дизель и бензиновые карбюраторные моторы мощностью в 9О и 95 л.с.

В 1973 году в серию запустили следующее поколение – грузовики T2ОО. Были существенно переработаны и кабина, и двигатели (мощность бензиновых возросла до 95 и 1ОО л.с. и для снижения вредных выбросов была внедрена система МСА, с двумя впускными клапанами на цилиндр). Четвёртое поколение Canter вышло в октябре 1978 года, а пятое – в том же месяце 1985-го.

Таким Mitsubishi Canter был в 1968-1973 гг.

Мировым бестселлером, в том числе и в России (у нас, правда, в б/у-шном варианте) стал Canter шестого поколения, серийно выпускаемый с ноября 199З-го года. Машина отличается передовым (для того времени) дизайном кабины с отличными аэродинамическими характеристиками, самым мощным в данном классе 140-сильным дизельным двигателем с непосредственным впрыском горючего и 2-мя расположенными распределительными вверху валами. Впервые в классе Canter был оборудован передней независимой подвеской.

Ещё одна прогрессивная новинка впервые в мире на бескапотных грузовиках была внедрена в 2ОО2-м году: рычаг механической коробки передач встроили прямо в приборную панель. С 2ОО6-го года в линейке двигателей для Canter появились не только дизели мощностью от 110 до 180 л.с., но и гибридные моторы.

В Россию Mitsubishi Fuso Canter официально пришли в 2010 году, а в 2020 году в нашей стране стартовали сборочное производство и продажи нового поколения – Canter TF. В Татарстане собирают Canterы двух вариантов: с полной массой 7,5 т и 8,55 т. Их грузоподъёмность, соответственно – до 5 и до 6 т.

Блок возле АКБ

Еще одни блок крепится находится снаружи автомобиля рядом с аккумулятором.

Схема с обозначением

Назначение

В25 15А Задние фонари
В26 15А Задние противотуманные фонари
В27 10А Звуковой сигнал
В28 5А Кондиционер
В29 15А Вентилятор конденсатора кондиционера
ВЗ0 15А Вентилятор кондиционера, вентилятор обогревателя
В33 15А Топливный обогреватель
В36 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
FH1 60А Блок предохранителей (S1, A1-A4, M1-M12)
FH2 60А Блок предохранителей (B1-B11)
FH3 30А Блок предохранителей (B13-B16)
FH7 30А Двигатель АБС
FH8 30А Электромагнитный переключатель АБС
BATT1 120А Генератор переменного тока

С помощью чего починить, если перестал работать прикуриватель в машине

Перед тем, как начать работу по устранению поломки, приготовьте необходимые инструменты:

Цифровой мультиметр.

Мультиметр очень полезен, и вы будете использовать его не один раз. С его помощью проводят диагностику электропроводки машины. Для этого делают замеры таких параметров, как напряжение, ток и сопротивление.

Набор предохранителей.

Если в результате диагностики вы определили, что не работает прикуриватель в машине именно из-за того, что перегорел предохранитель, замените его. Рекомендуем заранее приобрести набор разных предохранителей и держать их в автомобиле.

Съемник предохранителей.

Удалите неработающую деталь пинцетом для предохранителей. Извлекая неисправность съемником, вы не повредите пластиковый корпус предохранителя

Это важно, если он окажется пригодным к работе и вам нужно будет вернуть его на место. Автомобильный пылесос

Автомобильный пылесос.

Миниатюрный пылесос для машины удобен для удаления грязи и засоров в труднодоступных местах салона.

Вот и все инструменты, которые нужны для того, чтобы провести необходимые работы!

Схема предохранителей рено меган 2 – RenoStar

Renault megane 2 поколения выпускался в 2002, 2003, 2004, 2005, 2006, 2007 и 2008 годах с кузовами хетчбэк, седан, универсал. Седан собирали на заводе в Турции, а остальные модификации во Франции.

В некоторых странах универсалы Megane 2 продавали под другим названием – Megane Grand Tour. Мы покажем где расположены блоки с предохранителями и реле в рено меган 2 поколения, а так видео пример как к ним добраться.

Так же фотографии блоков и схемы с описанием назначения элементов, отдельно отметим предохранитель прикуривателя.

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

  1. 30А — Электронный блок управления в салоне
  2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
  3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

Официальное руководство по эксплуатации, устройству и техническому обслуживанию автомобилей Renault Megane 3, выдается каждому покупателю автомобиля, вместе с основными документами.

Блоки в салоне

Расположение

Общее расположение блоков в салоне

Двигайтесь налево

Двигайтесь направо

Описание

  1. Блок управления подушками безопасности
  2. Реле полного привода (ADD)
  3. LHD: Реле топливного насоса
  4. Встроенное реле
  5. Блок предохранителей
  6. LHD: реле дневных ходовых огней
  7. Блок управления выбросами (3РЗ-Ф, 1РЗ) Таймер предпускового подогревателя (дизель) LHD: Блок управления двигателем (2RZ-FE) RHD: Блок управления двигателем (M / T) (3RZ-FE, 1RZ-E) RHD: Блок управления двигателем и коробкой передач (A / T) (3RZ-FE, 1RZ-E)
  8. Усилитель кондиционера
  9. LHD: Блок управления блокировкой дифференциала
  10. Блок управления АБС
  11. Датчик замедления
  12. RHD: Блок управления полным приводом
  13. RHD: Блок реле (реле топливного насоса (обрыв цепи))
  14. RHD: антенное реле
  15. Верно: Австралия: распределительный блок За исключением Австралии: распределительный разъем
  16. RHD: реле света (dim-dip)

Блок предохранителей

Находится внизу панели за защитной крышкой.

Фотографический пример исполнения

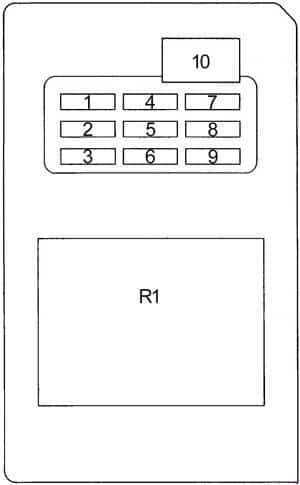

Схема

Обозначение

R1 — встроенное реле

1 20A SEAT-HTR — Сиденья с подогревом
2 15A ACC — прикуриватель, часы, электрические зеркала, фонари заднего хода, блокировка селектора передач
3 7.5A ECU-B — Задний противотуманный фонарь, индикатор подушки безопасности, дневные ходовые огни, круиз-контроль, ABS
4 20A 4WD — Система отключения переднего дифференциала, полный привод, блокировка заднего дифференциала
5 10A TURN — указатели поворота, аварийная световая сигнализация
6 ПРИБОР 10А — Панель приборов, фонари заднего хода, круиз-контроль, антенна, центральный замок, блок управления коробкой передач, система запуска, система зарядки, блок управления обогревом
7 ECU-IG 15A — АБС, блокировка селектора передач
восемь WIPER 20A — Стеклоочиститель и омыватель
девять IGN 10A — индикатор заряда, подушка безопасности, система многоточечного впрыска топлива / система последовательного многоточечного впрыска топлива
10 БЛОК ПИТАНИЯ 30А — Электростеклоподъемники, центральный замок

Некоторые реле прикреплены к задней части устройства.

R1 Звуковой сигнал
R2 Указатели поворота (аварийные огни)
R3 Реле питания (стеклоподъемники, центральный замок)
R4 Обогрев заднего стекла

Место расположения элемента

Для того чтобы приступить к замене, необходимо отыскать, где находится панель предохранителей, среди которых есть и искомая деталь. На Тойота Королла 120 и 150 моделей она размещена слева от рулевой колонки, ближе к низу. На самом деле найти ее достаточно просто, поскольку крышка панели выделяется чисто визуально по цвету. За ней как раз и располагается блок предохранителей для электроники салона.

Крышка данной панели содержит ряд обозначений, которые указывают на место расположения конкретной детали, отвечающей за работу того или иного электрооборудования. Прикуриватель обозначается кодом CIG (от англ. cigarette). Значение силы тока для данного прибора составляет 15 ампер, однако порядковый номер может отличаться

Стоит также обратить внимание на сопутствующие устройства: часы, аудиосистему, поскольку нередко именно их неполадки могут служить причиной рассматриваемой проблемы

Стоит отметить, что предохранитель прикуривателя на Тойота Королла в блоке дополнительно отличается по цвету головок. Для элементов электрооборудования центральной панели характерен синий оттенок. Таких деталей меньше, чем, к примеру, красных или белых, поэтому найти нужный прибор не составит труда.

Блок возле АКБ

Еще одни блок крепится находится снаружи автомобиля рядом с аккумулятором.

Фотография

Схема с обозначением

Назначение

В25 15А Задние фонари
В26 15А Задние противотуманные фонари
В27 10А Звуковой сигнал
В28 5А Кондиционер
В29 15А Вентилятор конденсатора кондиционера
ВЗ0 15А Вентилятор кондиционера, вентилятор обогревателя
В33 15А Топливный обогреватель
В36 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
FH1 60А Блок предохранителей (S1, A1-A4, M1-M12)
FH2 60А Блок предохранителей (B1-B11)
FH3 30А Блок предохранителей (B13-B16)
FH7 30А Двигатель АБС
FH8 30А Электромагнитный переключатель АБС
BATT1 120А Генератор переменного тока

Дизайн

На первый взгляд дизайн модели прост. Это помогает снизить ее себестоимость. При этом все, что необходимо, здесь имеется. Каждая деталь имеет функциональное предназначение, позволяет обеспечить надлежащее выполнение функций авто. Кроме того, производитель предлагает покупателям широкую палитру оттенков, что позволяет выбрать по вкусу.

Экстерьер

Эргономичность кузова отличает модель от предыдущих версий. Галогеновые фары и отлично расположенные зеркала заднего вида не только обеспечат отличную видимость, но и создадут неповторимость образа. Кроме того, новая технология производства фар обеспечит хорошую обзорность в темное время суток, что гарантирует дополнительную безопасность водителя и пассажиров.

Ширина кабины 1,95 метра позволяет использовать фургоны больших размеров без риска перегруза или ухудшения видимости. Кстати, кабина оснащена большой подножкой, что упрощает подъем. Во время движения подножка закрыта дверью – таким образом там не скапливается грязь. Дополнительно еще более простой доступ в кабину обеспечивает то, что дверь открывается почти под прямым углом.

Специальные очистители лобового стекла охватывают почти всю поверхность, тем самым улучшая видимость даже в самую плохую погоду. Дорогу можно просматривать с разных ракурсов также благодаря большим боковым стеклам.

Отдельного внимания заслуживает усиленный пол кабины и мощные боковые балки дверей, защищающие от ударов. Это дополнительно защищает водителя в случае столкновения.

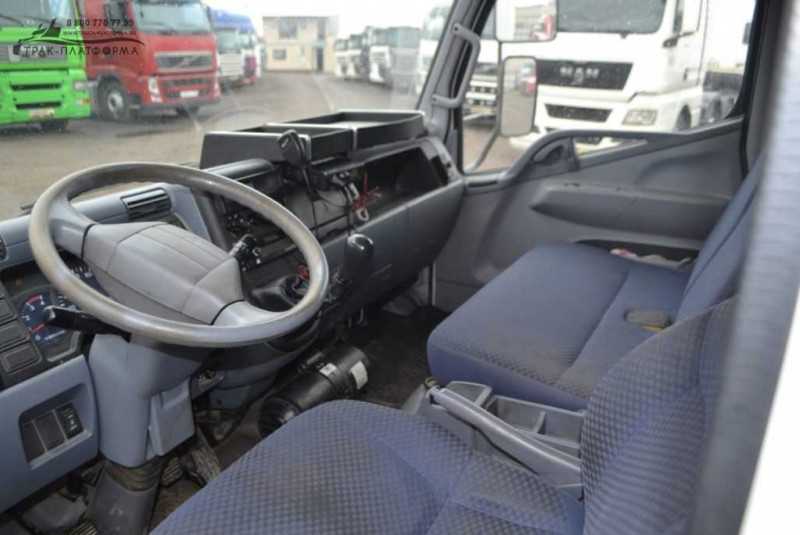

Интерьер

Широкая кабина нового поколения вмещает в себя все, что необходимо водителю для комфортной езды. Функциональная простота – вот залог производителя при создании модели. Несмотря на простую обивку кресла для водителя, оно обладает полным перечнем нужных функций: регулировка высоты и отдаления от руля, наклона спинки. Руль также регулируется по высоте и наклону.

В кабине имеется один ряд сидений, где могут разместиться водитель и 2 пассажира. При необходимости центральное сидение складывается, трансформируясь в удобный столик. В отличии от кабин фургонов для больших грузов, здесь отсутствует полка для отдыха (как у дальнобойщиков).

Отличительной особенностью является то, что получить доступ к бакам с техническими жидкостями возможно из кабины. Также просто можно проверить их уровень.

Блоки в салоне

В панели приборов обычно устанавливаются 2 блока с реле и один с предохранителями.

Общая схема расположения блоков управления в салоне

Расшифровка

  • A 05 потенциометр регулирования скорости холостого хода
  • A 08 выключатель сцепления
  • A 09 выключатель стартера
  • A 10 выключатель комбинации
  • A 13 подключение диагностирования
  • A 14 подключение очистки памяти
  • A 19 датчик позиции педали акселератора
  • C 01 панель приборов
  • J 02 разъем соединения
  • J 10 разъем устройства Multi –Use tester
  • B 04 коробка предохранителей
  • B 05 ECU двигателя
  • B 06 диод
  • B 07 резистор CAN
  • B 09 резистор регулирования числа впрыскиваний топлива
  • B 13 предохранительное реле
  • B 18 реле прекращения выброса ABS
  • B 19 реле привода накаливания

Блок предохранителей

Для доступа уберите защитную крышку.

Фото – пример

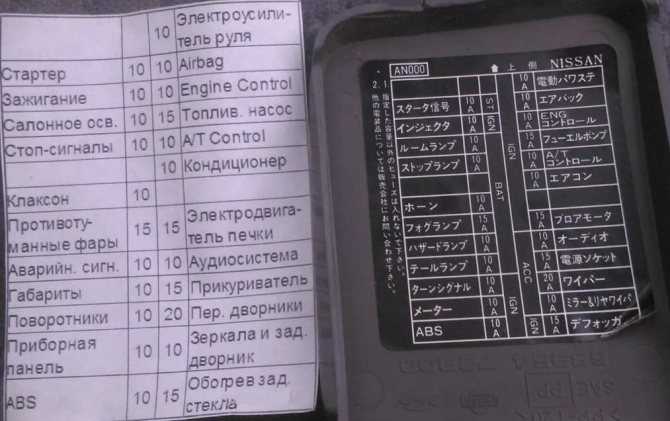

Пример схемы с крышки блока

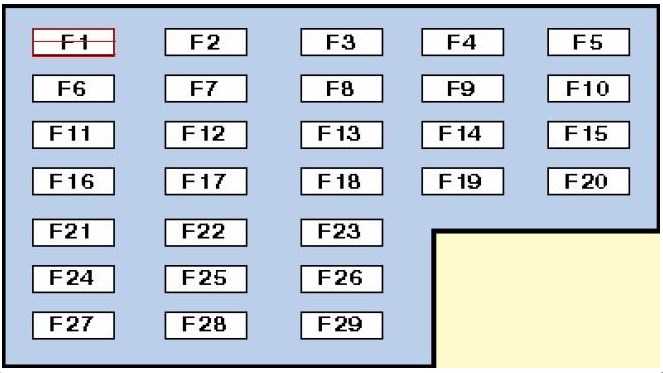

Схема

Описание

А1 10А Прикуриватель
А2 10А Аудио
А4 10А Дополнительный блок питания (замок зажигания цепи АСС)
В1 15А Лампы сигнала тормоза
В2 10А Комбинация приборов (ЕВРО-3) Блок расходомера (ЕВРО-4)
В3 15А Лампы указателей поворота
В4 10А Дополнительный блок питания (цепь напрямую соединена с аккумулятором)
В5 10А Аудио
В6 10А Плафон салона
В7 25А Электрический стекло подъёмник (водителя)
В8 25А Электрический стекло подъёмник (пассажира)
В9 20А ЭБУ двигателя
В11 15А Обогрев зеркал заднего вида
В13 15А Диагностический разъем Контрольно-измерительный прибор
В14 15А Фары (дальний свет)
В15 10А Левая фара (ближний свет)
В16 10А Правая фара (ближний свет)
В25 15А Задние фонари
В26 15А Задние противотуманные фонари
В27 10А Звуковой сигнал
В28 5А Кондиционер
В29 15А Вентилятор конденсатора кондиционера
ВЗ0 15А Вентилятор кондиционера, вентилятор обогревателя
В33 15А Топливный обогреватель
В36 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
М1 10А Фонари заднего хода
М2 10А Комбинация приборов (ЕВРО-3)Блок расходомера (ЕВРО-4)
М3 15А Стеклоочиститель и омыватель
М4 10А Дополнительный блок питания (замок зажигания цепи ON)
М5 10А Реле управления системой рециркуляции выхлопных газов
М8 10А Горный тормоз
М9 5А ЭБУ двигателя
М11 10А АБС
S1 10А Стартёр
* Запасной предохранитель
1 5А Устранение неисправностей АБС (диагностика)
2 10А Устранение неисправностей АБС (очистка памяти)
3 5А Устранение неисправностей ЭБУ двигателя (диагностика)
4 10А Устранение неисправностей ЭБУ двигателя (очистка памяти)

Блоки под капотом

Расположение

Общая схема расположения блоков под капотом

Назначение

  1. датчик абсолютного давления во впускном коллекторе (4S-FE)
  2. датчик абсолютного давления во впускном коллекторе (1G-FE с 08.1998 г.)
  3. датчик абсолютного давления во впускном коллекторе (1G-FE до 08.1998 г.)
  4. датчик абсолютного давления во впускном коллекторе (1JZ-GE, 2JZ-GE)
  5. датчик давления наддува (2L-TE)
  6. блок реле в моторном отсеке (R/B) (2JZ-GE с VSC)
  7. блок реле в моторном отсеке (R/B №2) (кроме 1G-FE)
  8. блок плавких вставок
  9. монтажный блок №2 (J/B №2)
  10. левый передний датчик SRS (с 08.1998 г.)
  11. резистор топливного насоса
  12. правый передний датчик SRS (с 08.1998 г.)
  13. блок реле в моторном отсеке (R/B)

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Блоки в салоне

В панели приборов обычно устанавливаются 2 блока с реле и один с предохранителями.

Общая схема расположения блоков управления в салоне

Расшифровка

  • A 05 потенциометр регулирования скорости холостого хода
  • A 08 выключатель сцепления
  • A 09 выключатель стартера
  • A 10 выключатель комбинации
  • A 13 подключение диагностирования
  • A 14 подключение очистки памяти
  • A 19 датчик позиции педали акселератора
  • C 01 панель приборов
  • J 02 разъем соединения
  • J 10 разъем устройства Multi –Use tester
  • B 04 коробка предохранителей
  • B 05 ECU двигателя
  • B 06 диод
  • B 07 резистор CAN
  • B 09 резистор регулирования числа впрыскиваний топлива
  • B 13 предохранительное реле
  • B 18 реле прекращения выброса ABS
  • B 19 реле привода накаливания

Блок предохранителей

Для доступа уберите защитную крышку.

Фото – пример

Пример схемы с крышки блока

Схема

Описание

А1 10А Прикуриватель
А2 10А Аудио
А4 10А Дополнительный блок питания (замок зажигания цепи АСС)
В1 15А Лампы сигнала тормоза
В2 10А Комбинация приборов (ЕВРО-3) Блок расходомера (ЕВРО-4)
В3 15А Лампы указателей поворота
В4 10А Дополнительный блок питания (цепь напрямую соединена с аккумулятором)
В5 10А Аудио
В6 10А Плафон салона
В7 25А Электрический стекло подъёмник (водителя)
В8 25А Электрический стекло подъёмник (пассажира)
В9 20А ЭБУ двигателя
В11 15А Обогрев зеркал заднего вида
В13 15А Диагностический разъем Контрольно-измерительный прибор
В14 15А Фары (дальний свет)
В15 10А Левая фара (ближний свет)
В16 10А Правая фара (ближний свет)
В25 15А Задние фонари
В26 15А Задние противотуманные фонари
В27 10А Звуковой сигнал
В28 5А Кондиционер
В29 15А Вентилятор конденсатора кондиционера
ВЗ0 15А Вентилятор кондиционера, вентилятор обогревателя
В33 15А Топливный обогреватель
В36 20А Электродвигатель системы рециркуляции выхлопных газов Блок управления двигателем
М1 10А Фонари заднего хода
М2 10А Комбинация приборов (ЕВРО-3)Блок расходомера (ЕВРО-4)
М3 15А Стеклоочиститель и омыватель
М4 10А Дополнительный блок питания (замок зажигания цепи ON)
М5 10А Реле управления системой рециркуляции выхлопных газов
М8 10А Горный тормоз
М9 5А ЭБУ двигателя
М11 10А АБС
S1 10А Стартёр
* Запасной предохранитель
1 5А Устранение неисправностей АБС (диагностика)
2 10А Устранение неисправностей АБС (очистка памяти)
3 5А Устранение неисправностей ЭБУ двигателя (диагностика)
4 10А Устранение неисправностей ЭБУ двигателя (очистка памяти)

К11

Описание реле

  1. Реле вентилятора радиатора
  2. Реле переключателя селектора диапазонов
  3. Реле CVT
  4. Реле кондиционера
  5. Реле клаксона
  6. Реле увеличения оборотов х.х.
  7. Реле фар/передних противотуманных фар
  8. Реле обогревателя заднего стекла
  9. Реле сигнала
  10. Реле дополнительного электрооборудования
  11. Реле зажигания-1
  12. Реле зажигания-2
  13. Запасной предохранитель
  14. Прерыватель
  15. Реле топливного насоса (под накладкой проема передней двери со стороны водителя)
  16. Реле E. G. I.
  17. Реле очистителя заднего стекла
  18. Реле заднего противотуманного фонаря
  19. Реле зажигания-3
  20. Реле заднего противотуманного фонаря (в зависимости от модели)
  21. Реле вентилятора радиатора-2

* (под приборной панелью со стороны водителя, в зависимости от модели)

Предохранители в салоне

Находится справа от рулевой рейки, закрыт защитной крышкой. На обратной стороне которой будет схема с описанием элементо

Вариант 1

Схема

Описание

F1 (20 А) Электродвигатель вентилятора кондиционера — отопителя
F2
F3 (10А/ 20А) Выключатель обогревателя заднего стекла, реле обогревателя зад него стекла
F4 (10А) Реле звукового сигнала
F5 (15А) Реле противотуманных фар
F6 (10А) Система кондиционирования, выключатель запрещения запуска
F7 (7,5А) Центральный замок, реле системы управления частотой вращения холостого хода (ISC) — с АКПП, диагностический разъем
F8 (10А) Реле обогревателя заднего стекла — если есть, центральный замок, блок управления сигналом центрального замка, блок управления системой освещения в дневное время — если есть, выключатель запрещения запуска («PVN»), фонари заднего хода
F9 (15А) Очиститель омыватель заднего стекла
F10 (15А) Аудиосистема
F11 (7,5А) Выключатель аварийной сигнализации
F12 (7,5А) Электронный блок управления ABS
F13 (15А) Предохранитель прикуривателя ниссан марч к11
F14 (10А) Стоп-сигналы
F15 (10А) Выключатель аварийной сигнализации
F16 (10А) Электронный блок управления КПП
F17 (15А) Реле топливного насоса
F18 (10А) Подогреватель сидений
F19 (20А) Электродвигатель очистителя лобового стекла, реле электродвигателя очистителя лобового стекла
F20 (7,5А) Система управления двигателем, блок управления иммобилайзером
F21
F22 (10А) Электронный блок управления SRS
F23 (10А) Очиститель омывательи лобового стекла
F24 (10А) Э/м клапан отсечки подачи топлива — Дизель, лампы освещения салона, комбинация приборов, аудиосистема, электронный блок управления КПП, иммобилайзер, блок управления сигналом центрального замка
F25 (10А) Блок управления свечами накаливания — Дизель, э/м клапан системы рециркуляции или ЕГР — Дизель, иммобилайзер, подогреваемый кислородный датчик, клапан управления перепуском воздуха на холостом ходу
F26 (7,5А) Реле выключателя запрещения запуска- с АКПП, система управления двигателем
F27
F28
F29 (15А) Реле задержки омывателя фар

Вариант 2

Фото схема

Обозначение

  • 10А Стартер
  • 10А Зажигание
  • 10А Освещение салона
  • 10А Стоп сигналы
  • 10А Сигнал
  • 15А Противотуманные фары
  • 10А Аварийная сигнализация
  • 10А Габариты
  • 10А Поворотники
  • 10А Приборная панель
  • 10А АБС
  • 10А Электро усилитель руля
  • 10А Подушки безопастности
  • 10А Двигатель
  • 10А Топливный насос
  • 10А A/T Control
  • 10А Кондиционер
  • 15А Электро двигатель печки
  • 10А Аудиосистема
  • 15А Прикуриватель
  • 20А Передние дворники
  • 10А Зеркала и задние дворники
  • 15А Обогрев заднего стекла

Пример расположения блока и замены предохранителя прикуривателя смотрите в видео.

Предохранители под капотом

Вариант 1

Фотография

Схема

Расшифровка

F1 (30А) Блок управления свечами накаливания — дизель
F2
F3 (10А) Задние габариты
F4 (15А) Правая фара
F5 (15А) Левая фара
F6 (25А) Электропривод стеклоподъемников, блок управления центральным замком
F7 (15А) Запасной
F8
F9 (25А) Электродвигатель вентилятора системы охлаждения
F10 (10А) Запасной
F11 (15А) Кондиционер
F12 (30А) Антиблокировочная система тормозов (ABS)
F13 (30А) Замок зажигания
F14 (25А) Управление двигателем
F15 (65А) Распределение питания аккумуляторной батареи

Вариант 2

Фотография

Схема

Назначение

F1 (40А) Электронный блок управления ABS
F2 (30А) Замок зажигания
F3 (40А) Электронный блок управления ABS
F4 (80А) Распределение питания аккумуляторной батареи
F5 (30А) Электродвигатель вентилятора системы охлаждения
F6 (30А) Электропривод стеклоподъемников, блок управления центральным замком
F7 (30А) Управление двигателем
F8
F9 (60А) Блок управления свечами накаливания — дизель
F10
F11
F12
F13
F14
F15 (10А) Генератор
F16 (10А) Задние габариты
F17 (15А) Левая фара
F18 (15А) Правая фара
F19 (15А) Кондиционер

Где находится предохранитель для магнитолы

В сети интернет, на различных автомобильных форумах в числе не редко обсуждаемых вопросов по ремонту и обслуживания электрического оборудования и самой энергосистемы легкового авто (ВАЗ 2110, ВАЗ 2114, Форд и т.п), очень часто встречаются вопросы типа: где находится предохранитель для магнитолы, какой предохранитель отвечает за магнитолу и тому подобное.

Дело в том, что электрическая проводка современного авто, насыщенного всевозможным как штатным, так и дополнительно подключаемым оборудованием, представляет собой сложную и порой чрезвычайно запутанную систему. Разобраться в которой под силу только высоко профессиональным автоэлектрикам. Хочется отметить, что сейчас мы говорили, о новых легковых машинах. В том случае, если автомобиль уже далеко не нов и сменил на своем веку несколько владельцев. Как правило, что-либо да изменявших в его конструкции, и в частности — электропроводке, то в случае возникновения проблем с электропитанием, для их обнаружения и устранения придется поломать голову. К счастью, вопросы из разряда нами названных, а именно (еще раз) — где находиться предохранитель, отвечающий за магнитолу в автомашинах ВАЗ 2110 (Приора, форд, ВАЗ 2114) можно объединить в один и ответить на него следующим образом.

В отсеке под прикрывающим его люком, с правой стороны рулевой колонки вашей машины. Стандартно это ножевой предохранитель на 20 ампер с маркировкой английской буквой — F и цифрой 4 (F4).

По правилам, каждое отдельное устройство защищается индивидуальным предохранителем, но это уже относиться к их, так сказать — личной защите (вторичной). А первым принимает на себя удар, предохранительное устройство стоящие непосредственно на входе в энергосистему авто. А так как, почти все оборудование и дополнительная техника, прежде всего автомобильная магнитола, замыкаются на одну цепь с прикуривателем, то ответ вполне очевиден.

Предохранитель на магнитолу ВАЗ, одновременно является предохранителем для прикуривателя. Точнее, наоборот. А о том где его искать и как определить, мы уже сказали ранее.

Понравилась статья? Поделиться с друзьями:
Электрон-Авто
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
