Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;

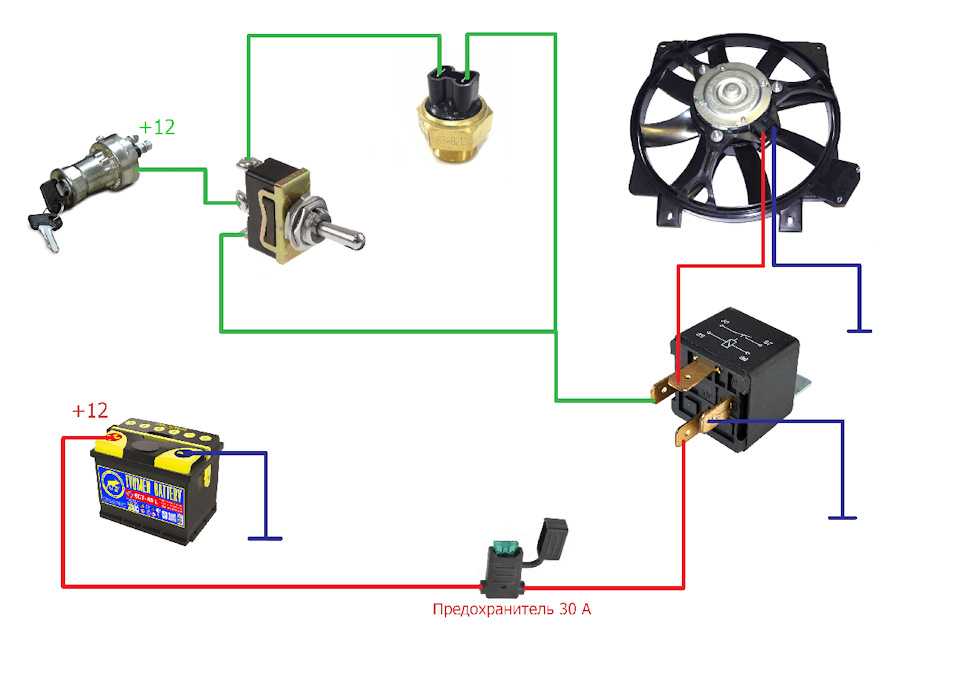

• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:УАЗ

— машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Замена испорченного электро-предохранителя

Перед заменой необходимо определить причину, по которой сработала защита. При наличии короткого замыкания в цепи необходимо устранить неисправность. При наличии короткого замыкания процедура замены электро-предохранителя новым является нецелесообразной. Изделие перегорит после включения в цепь с коротким замыканием.

Для замены необходимо:

1. Найти с левой стороны от водительского колеса блок электропредохранителей;
2. Демонтировать защитную крышку с установленным на нее фиксатором;
3. Включить плафон освещения, установленный в верхней части изделия;
4. Используя электрическую схему определить, какой электропредохранитель подлежит замене;
5. Демонтировать неисправное изделие из посадочного места;
6. Подобрать новое изделие идентичное по номиналу;
7. Установить новое изделие в ячейку;
8. Проверить работоспособность цепи питания;
9. Установить крышку на посадочное место.

Для замены силового электро-предохранителя следует:

• Открыть моторный отсек автомобиля;
• Найти на щитке отсека силового агрегата блок силовых изделий;
• Демонтировать защитную крышку;
• При помощи схемы определить, какой элемент вышел из строя (это можно сделать визуально после открывания крышки, части сгоревшей пластины будут разобщены);
• Открутить гайки крепления пластины;
• Демонтировать испорченное изделие;
• На внутренней стороне крышки найти пластину, соответствующую силе тока демонтированной детали (номинал наносится на пластину путем оттиска);
• Установить деталь на шпильки крепления;
• Закрепить пластину гайками до упора.

Предохранители УАЗ «Хантер»: что это и для чего используются

Любой автомобиль в XXI веке буквально нашпигован разного рода электроникой. Чтобы обеспечить стабильную работу этой сложной системы, ведь автовладельцы эксплуатируют свою машину не всегда в благоприятных условиях и под различной нагрузкой, на все авто устанавливаются предохранители. По факту единственная задача этих устройств — защитить электропроводку от короткого замыкания и перегрузок.

Работает всё довольно просто. Установленный в сеть предохранитель представляет собой своеобразный выключатель, через который ходит ток определённой номинальности. Допустим, элемент имеет номинал 15 А, если через него ходит ток силой 5 или 10 А, система будет функционировать стабильно. А вот если показатели силы тока регулярно превышают максимально заданное значение (например, вместо 15 будет 20 А), встроенная внутрь предохранителя нить перегорит, сеть разомкнётся — короткого замыкания не произойдёт. То есть вся проводка и электронные устройства, подключенные к цепи, не пострадают.

Предохранитель бензонасоса, прикуривателя, лампы габаритных огней или других потребителей электричества на УАЗе «Хантер» имеет очень компактный размер и состоит из следующих компонентов:

• корпус (обычно пластиковый, редко металлический или керамический);
• контактная группа, с помощью которой устройство подключается к сети;
• рабочий (плавкий) элемент — пластина или нить, разобщающая цепь, если превышена допустимая нагрузка или возникло короткое замыкание.

Для электроцепей, таких как электродвигатели стеклоподъёмника, вместо предохранителей устанавливают тепловые реле.

Предохранители УАЗ “Хантер”: где расположены и за что отвечают

В 2003 году Ульяновский автозавод выпустил первую серию машин УАЗ-315195, базой для которых послужил легендарный 469 уазик. Новая модель имела целый ряд конструктивных отличий, в частности на УАЗе “Хантер” был полностью обновлён блок предохранителей.

Предохранители УАЗ “Хантер”: что это и для чего используются

Любой автомобиль в XXI веке буквально нашпигован разного рода электроникой. Чтобы обеспечить стабильную работу этой сложной системы, ведь автовладельцы эксплуатируют свою машину не всегда в благоприятных условиях и под различной нагрузкой, на все авто устанавливаются предохранители. По факту единственная задача этих устройств — защитить электропроводку от короткого замыкания и перегрузок.

Работает всё довольно просто. Установленный в сеть предохранитель представляет собой своеобразный выключатель, через который ходит ток определённой номинальности. Допустим, элемент имеет номинал 15 А, если через него ходит ток силой 5 или 10 А, система будет функционировать стабильно. А вот если показатели силы тока регулярно превышают максимально заданное значение (например, вместо 15 будет 20 А), встроенная внутрь предохранителя нить перегорит, сеть разомкнётся — короткого замыкания не произойдёт. То есть вся проводка и электронные устройства, подключенные к цепи, не пострадают.

Предохранитель бензонасоса, прикуривателя, лампы габаритных огней или других потребителей электричества на УАЗе “Хантер” имеет очень компактный размер и состоит из следующих компонентов:

• корпус (обычно пластиковый, редко металлический или керамический);
• контактная группа, с помощью которой устройство подключается к сети;
• рабочий (плавкий) элемент — пластина или нить, разобщающая цепь, если превышена допустимая нагрузка или возникло короткое замыкание.

Для электроцепей, таких как электродвигатели стеклоподъёмника, вместо предохранителей устанавливают тепловые реле.

Обзор блока предохранителей на УАЗ-315195 “Хантер”

Обычно предохранительных модулей на “Хантере” два: один расположен в салоне, другой — под капотом. Блоки отличаются как назначением, так и установленными элементами.

Схема предохранителей УАЗ “Хантер”.

На УАЗе “Хантер” для расположения предохранителей предусмотрены планки (в блоках их по две), на каждой по 13 плавких размыкателей разного цвета и номинала:

• 5 А — оранжевый;
• 7.5 А — коричневый;
• 10 А — красный;
• 15 А — голубой;
• 20 А — жёлтый;
• 25 А — бежевый.

Салонный предохранительный модуль отвечает за работу приборов, которые не относятся к силовой установке. Он находится слева от руля прямо под панелью управления. Он представляет собой пластиковую коробку с крышкой, внутри которой установлены две планки с размыкателями, закреплённые болтами (как на фото ниже).

На следующей картинке представлена распиновка предохранителей салонного блока УАЗ “Хантер”.

Модуль плавких размыкателей, расположенный под капотом уазика, защищает от перегрузок и короткого замыкания электрические цепи двигателя машины. Повреждение реле и силовых вставок, установленных в этом блоке, может привести к тому, что автомобиль просто не заведётся.

В зависимости от модификации “Хантера”, эти блоки могут быть исполнены в двух вариантах:

• С четырьмя силовыми элементами, отвечающими за защиту цепи подогрева топливного фильтра (нет на 406 двигателе) и свечей накаливания. Используются на УАЗ-315143 и модели с индексом 315148.
• Две плавкие пластины на модели 315196 и прочих модификациях предназначены для защиты наружной оптики и разъём “30” выключателя зажигания.

Уазики, оснащённые дизельными моторами, комплектуются ещё и дополнительным (вспомогательным) предохранительным блоком (на рисунке ниже).

Блок устанавливается на правой боковой стенке моторного отсека и включает силовые вставки, контролирующие работу дизеля.

Итак, модуль плавких предохранителей защищает электропроводку УАЗа от перегрузок или короткого замыкания. Большинство модификаций “Хантера” оснащены двумя блоками, на дизельных авто их три.

Вместо послесловия — традиционное видео:

Реле бензонасоса: устройство и основные неисправности (видео)

Блок предохранителей и реле в volkswagen polo 4

Реле бензонасоса – далеко не тот компонент топливной системы, который часто выходит из строя. Нередко проблемы с данным реле обнаруживаются лишь в сервисном центре, хотя неисправности легко было бы выявить даже не выходя из салона автомобиля. Мы разберемся, как устроено данное реле, как устроена схема реле бензонасоса, а также как данное устройство работает и для чего оно вообще нужно.

Подробнее о неисправностях

Для начала разберемся с тем, как именно реле участвует в управлении имеющимся в авто бензонасосом. Схема имеет следующий вид:

• Попав в салон, водитель включает зажигание;
• Реле включает топливный насос примерно на 2-3 секунды, а в отдельных ситуациях и на больший промежуток времени. В топливной рампе создается оптимальное давление;
• Топливный насос отключается, о чем свидетельствует щелчок реле;
• Бензонасос может продолжить свою работу уже на запущенном моторе или же при вращении установленного в автомобиле стартера;
• Сразу после выключения зажигания и прекращении работы силового агрегата реле отключает насос через секунду или практически сразу.

Если реле топливного насоса перестало работать, то на сам насос питание может не подаваться. Зачастую наблюдается нечто подобное: после установки давления в топливной магистрали насос ощутимо шумит, что свидетельствует о том, что реле по-прежнему держит цепь замкнутой. Второе состояние реле часто называют залипанием.

Взаимосвязь мотора и схемы

При выпуске автомобиля, конструкторы снабдили УАЗ «Hunter» тремя видами силовых установок. Такой ход позволил выбрать автомобиль, удовлетворяющий запросам потребителя. Однако применяемый ход, внес изменения в электрическую схему автомобиля. Так, электросхема УАЗ Хантер дизель отличается, в сравнении с бензиновым агрегатом. Кроме того, применяемая на моторах электроника раньше не использовалась.

На машину устанавливают:

• Блок, управляющий электронным зажиганием;
• Электронная начинка, управляющая мотором;
• Датчики считывания показателей мотора;
• Электронные механизмы исполнения.

Силовые установки, применяемые на УАЗ «Hunter»
Модель мотора	УМЗ-4213	ЗМЗ-409.10	ЗМЗ-5143.10
Тип мотора	Бензин (инжектор)	Бензин (инжектор)	Дизель
Объём мотора, (л)	2,890	2,693	2,235
Мощность мотора, (л.с.)	104	128	98
Цилиндры, (шт)	4
Камера, расположение	ряд
Камера, сечение, (мм)	100	95,5	87
Ход вытеснителя, (мм)	92	94	94
Сжатие	8,2	9,0	19,5

Технологические решения облегчили диагностику и обновление автомобиля. Стоит отметить вклад, внесённый электронной системой, управляющей двигателем. Главную задачу в узле выполняет электронный контроллер. Ошибки в работе силовой установкой фиксируются и в виде цифрового кода передаются на устройство считывания.

Считывание информации происходит через разъём диагностики. Подключение прибора и последующая расшифровка кода, даёт представление о том, где произошел сбой и как устранить поломку. Выполнение диагностики подразумевает выполнение манипуляций.

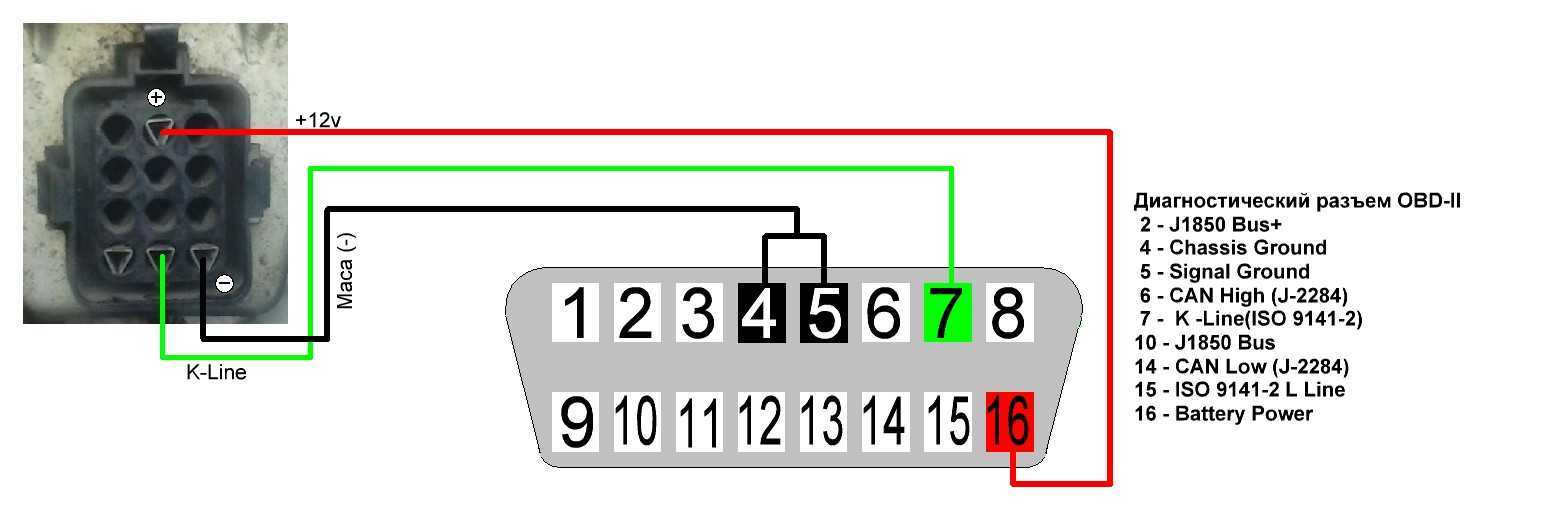

Диагностический разъём УАЗ:

• Алгоритм действий следующий:
• Установить ключ зажигания в положение «выключено»;
• Снимаем аккумулятор с автомобиля на 10-15 секунд. Запускается режим «самостоятельной диагностики» контроллера;
• Подсоединяем аккумулятор обратно к автомобилю;
• Запускаем мотор, даём поработать шестьдесят секунд;
• Соединяем выводы диагностического разъёма отдельным проводником, это активирует режим «самостоятельной диагностики»;

Генерирующее устройство Bosch 6 003 GB5011:

Подтверждением включения будет код «12», выведенный три раза на устройстве считывания, последующие коды – зафиксированные ошибки.

Для питания автомобиля и зарядки аккумулятора используются новые генерирующие электрический ток устройства. На начальной стадии схема электропроводки УАЗ Хантер инжектор 409 двигатель включала изделие «Iskra», дизельный мотор имел «Bosch 6 003 GB5011». Поскольку схемы генерирующих устройств отличаются, разъёмы и применяемые проводники под капотом автомобиля так же отличаются. В последних моделях производитель начал устанавливать генерирующее устройство собственной конструкции (9422.3701). Так же можете прочитать про Расход топлива на 100 км УАЗ 469.

Где находится предохранитель бензонасоса уаз хантер

Блок находится под капотом рядом с ваккумным усилителем тормоза. Несколько раз был причиной того, что машина не заводилась (не работал бензонасос)

Оригинальный блок не нашел. Были закуплены стандартные колодки реле и колодки под предохранители (взял от старой сигналки)

Автомобиль УАЗ «Hunter» представляет собой модернизированную модель из линейки военного автотранспорта, адаптированного к гражданскому применению.

Машина отличается от своих предшественников более усовершенствованными узлами и агрегатами.

Электрооборудование автомобиля соответствует требованиям и стандартам, предъявляемым к современным автомобилям. Обновления коснулись также предохранителей.

Электронная система автономной диагностики в значительной степени упрощает процедуру определения возможных поломок с механизмами, которые связаны с электропитанием.

Электрооборудование

Каждый узел надежно защищен от непредвиденного повышения тока специальными плавкими вставками (предохранителями). Они собраны в едином монтажном блоке, состоящем из двух линеек, в каждой из которых находится 13 разъемов с плавкими вставками.

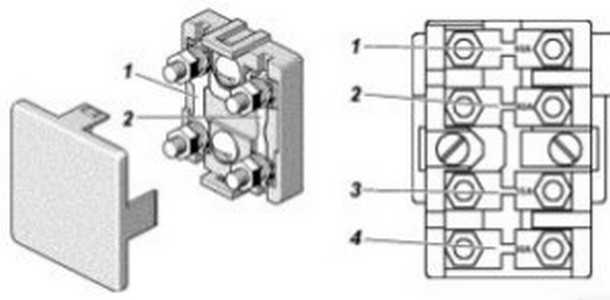

Компактный блок устанавливается внутри салона автомобиля с левой стороны от рулевой колонки. Чтобы было удобно осматривать элементы блока, чуть выше от него закреплена специальная лампа подсветки с встроенным выключателем.

В подкапотном пространстве УАЗ Хантер крепится еще один блок, с предохранителями ленточного типа.

Каждая вставка отвечает за определенное направление:

• пусковой выключатель;
• осветительные приборы снаружи авто;
• подогрев топливного фильтра;
• работа свечей зажигания.

Задачей плавких вставок одного и второго блоков состоит в защите электрических цепей оборудования от перегрузки и короткого замыкания. Корпуса предохранителей имеют разную расцветку и на них указывается номинальное значение силы тока.

Плавкие вставки монтажного блока установлены в следующем порядке.

F1	Верхняя планка	Резерв
F2	Габаритное освещение	Правая сторона кузова
F3	Ближний свет
F4	Дальнее освещение
F5	Противотуманные фары
F6	Лампа для подсветки места установки монтажного блока
F7	Стоп-сигналы задних фонарей
F8	Аварийная сигнализация
F9	Клаксон (звуковой сигнал)
F10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления
F11	Отвечает за прикуриватель
F12	Задняя противотуманка (при наличии)
F13	Резерв
F14	Нижняя планка
F15	Габаритное освещение	Левая сторона кузова
F16	Ближний свет
F17	Дальнее освещение
F18	Противотуманные фары
F19	Задний ход (белый свет)
F20	Указатели поворотов (справа и слева)
F21	Работа отопительного прибора
F22	Мотор дворников и омыватели лобового стекла
F23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства
F24	Резерв
F25	Работа приборов и сигнализаторов (датчиков)
F26	Резерв

Замена предохранителей

Если обнаружен сгоревший предохранитель в монтажном блоке УАЗ Хантер, то перед его заменой следует разобраться почему это произошло, выяснить все возможные причины поломки и постараться ее устранить.

Важно! При выполнении замены неисправной плавкой вставки на новую нельзя пользоваться металлическим инструментом (пинцетом), который является проводником электрического тока. В целях личной безопасности лучше воспользоваться пластмассовым пинцетом для съема и установки детали. Запрещается при проведении работ:

Запрещается при проведении работ:

• использовать вставки, выполненные кустарным способом (собственноручно);
• устанавливать изделия, которые конструктивно не предусмотрены в данном монтажном блоке;
• применять плавкие вставки, если их номинальная величина силы тока отличается от той, которая указана в сопроводительной техдокументации на автотранспортное средство;
• осуществлять проверку целостности электрической проводки (на наличие искры) путем замыкания ее на раму автомобиля.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

1. Габаритные огни и основное освещение автомобиля.
2. Работа поворотных указателей.
3. Прикуриватель.
4. Звуковое сопровождение (клаксон).
5. Работу стеклоочистителей.
6. Внутреннее освещение салона авто.
7. Стоп-сигналы.
8. Отопительная система машины.
9. система и радиооборудование.
10. Насос отопительной системы.
11. Подсветка и работа приборов на панели.
12. Резервное оборудование.

Возможные усовершенствования механизма

Работа генератора на автомобилях УАЗ вызывает множество вопросов и проблем. В первую очередь это касается старых конструкций и подключений. Кардинальный способ – полная замена генератора с установкой на подходящий шкив, снятый со старого устройства, или подборка нового. Ввиду того, что в наше время УАЗы используют как внедорожные машины для охоты, рыбалки или экстремальных видов спорта, на них устанавливается большое количество дополнительного электрооборудования.

Штатный генератор УАЗа не справляется с возросшей нагрузкой и требует замены отдельных частей или всего устройства в случае, например, короткого замыкания статора. Но можно доработать и старый механизм установкой дополнительных диодов в выпрямительный блок. Автомобилисты модифицируют регулятор напряжения. А если он нового образца, то устанавливают трехуровневый элемент с выносным управляющим блоком. Наилучшие результаты, конечно, дает замена на иностранный генератор (к примеру, от «Тойоты», на 120А). Доработка сводится только к замене шкива коленчатого вала.

Схема предохранителей УАЗ Хантер

Дальнейшее описание электрооборудования предназначено для моделей с бензиновым и дизельным двигателем.

Расположение	Расшифровка
1	Резервный
2	Габарит по правому борту
3/4	Ближний и дальний свет головной оптики по правой стороне машины.
5	Правая противотуманка
6	Для версий 2004-2006 года – переносная розетка и осветитель приборки.
7	Стоп сигналы
8	Аварийка
9	Клаксон
10	Подсветка приборки, фонаря номерного знака.
11	Прикуриватель
12	Задняя противотуманка.
13	Радио и штатная магнитола (при наличии)
14	Для версии 2014 года не используется.
15	Габарит левый.
16/17	Ближний и дальний свет по левому борту.
18	Левая противотуманка.
19	Левая часть осветителя заднего хода
20	Поворотники
21	Вентилятор печки.
22	Очиститель и омыватель лобового стекла.
23	Подсветка салона и подкапотная лампа.
24	Запас
25	Работа приборов и контрольных ламп
26	Вспомогательный насос печки.

Далее следует рассмотреть модуль реле, установленных ниже основной панели.

Порядок расположения	Описание
1	Выключатель ближнего света фар
2	Аналогично для дальнего света головной оптики
3	Также для противотуманок
4	Очиститель стекла задней двери.
5	Выключатель кормовой противотуманки.
6	Очиститель ветрового стекла.
7	Прерыватели поворотов.

Следующий на очереди – основной блок под капотом.

Номер	Назначение
Вариант 1
1	Наружная оптика
2	Клемма 30 выключателя зажигания
Вариант 2
1	Выключатель зажигания
2	Внешние световые приборы
3	Подогреватель топливного фильтра (на моторе 406 отсутствует)
4	Силовая магистраль свечей накаливания.

Последним модулем является вспомогательный блок, преимущественно используемый на дизельных моторах.

Номер	Описание
R1	Релейный выключатель стартера.
R2 и 3	Главное реле 2 и 1 соответственно.
R4	Подогреватель топлива
F1/2	Бортовая сеть
F3	Подогрев топлива
F4	Диагностический разъем
F5	Стартер
F6	Датчик массового расхода воздуха
F7	Блок управления
F8-10	Главное реле

Повороты

Предохранитель в машине устанавливается только один. Благодаря небольшой мощности ламп достаточно их подключения в единую магистраль. Для светодиодных элементов и их аналогов устанавливается вставка 20 в салонном отсеке. 4 х контактное реле №7 монтируется под основным блоком.

Подобное расположение приборов актуально для авто вплоть до 2016-2017 годов и старше.

Прикуриватель

Предохранитель на всех Хантерах, включая 2013-2015 годов, устанавливается на позиции 11. На фото выше, можно рассмотреть вставку на своем стандартном месте.

Бензонасос

Система питания топливного насоса проведена отдельно от монтажных блоков. Предохранитель установлен под приборкой. Здесь же смонтировано и реле. Если элементы постоянно горят, следует проверить целостность магистрали.

Стартер

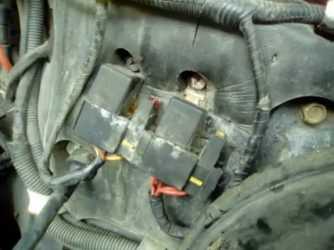

Силовая магистраль включается релюшкой R1. Управляющая цепь проходит от предохранителя F5. Оба элемента конструкции установлены во вспомогательном монтажном блоке под капотом.

Спидометр

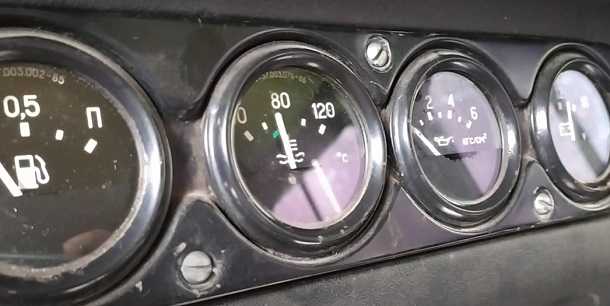

Если функциональный блок не работает, следует проверить предохранитель 25, установленный в салоне под приборной панелью.

За лампы отвечают вставки 3 и 16.

Зажигание

Главное реле системы подключено на позиции 2 и 3. Предохранители выведены к вставкам 8/10. Все элементы конструкции устанавливаются в дополнительном модуле под капотом.

Дворники

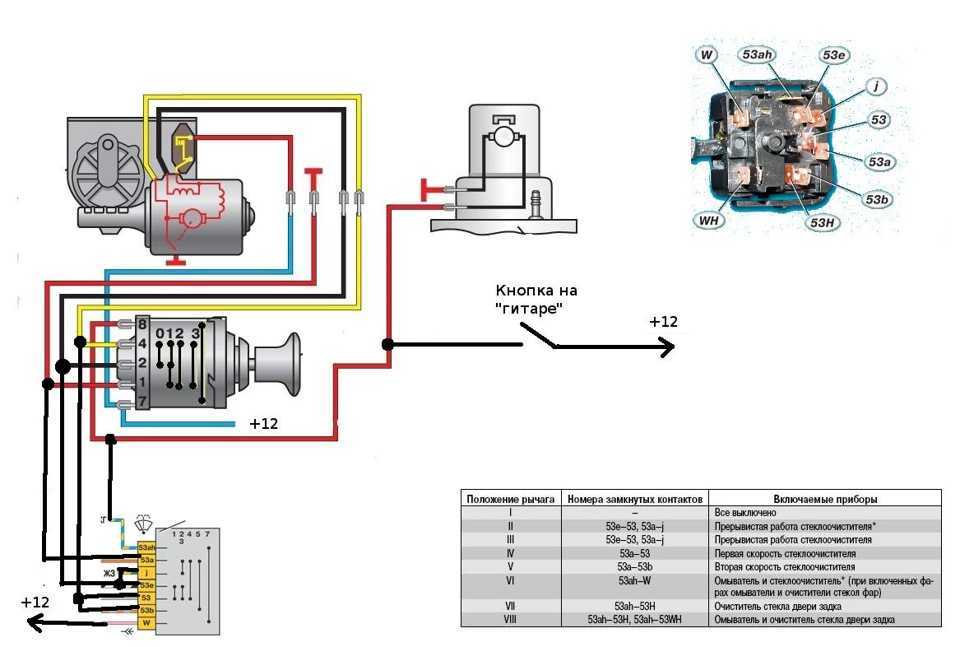

Предохранитель очистителей устанавливается на позиции 22 под приборной доской. За силовые магистрали ответственны выключатели 4/6, смонтированные рядом, в панели реле.

Габариты

Система питания имеет только два плавких предохранителя. Элементы монтируются на позициях 2/15 и соответствуют левой и правой стороне ламп.

За освещение ответственен предохранитель 10, смонтированный в салоне.

Стеклоочиститель

Запитан от предохранителя 19. В некоторых комплектациях релейные переключатели отсутствуют – их роль выполняет подрулевой выключатель.

Зарядка

Система продумана так, что ограничительный прибор устанавливается после генераторной установки. Найти его можно по характерному внешнему виду и проводке, подходящей к АКБ.

Задний ход

Выключатель лампы расположен на кулисе авто. Рядом, под обшивкой устанавливается и соответствующий предохранитель.

Генератор

Регулятор напряжения установки монтируется классически – в корпусе прибора. Для доступа к детали потребуется разобрать и снять вставку с рабочего вала.

Выключатели устанавливаются на позициях 1 и 2 для левой и правой стороны авто. В некоторых версиях, реле монтируются на блоках фар.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Схема предохранителей УАЗ Хантер

Каждый предохранитель необходим для защиты определенной цепи. Для замены элемента необходимо определить, какую цепь он защищает, и какова его допустимая нагрузка.

Для этого используется распиновка предохранителей, которая приведена ниже:

• 1 – резервная ячейка. Используется для подключения дополнительного оборудования. Имеет номинал 25 Ампер;
• 2 – передняя и задняя лампа габаритных огней. Номинал 5 ампер;
• 3 – передняя правая фара режим ближнего света. Допустимая нагрузка – 7.5 А;
• 4 – передняя фара режим дальнего света. Показатель нагрузки – 10 А;
• 5 – правая противотуманная фара. Предохранитель 7.5 Ампер;
• 6 – ячейка фонаря освещения блока и розетки выносного фонаря – 5 А;
• 7 – стоп сигналы – 7.5 А;
• 8 – аварийная световая сигнализация – 10 А;
• 9 – питание электрического звукового сигнала – 20 А;
• 10 – освещение номера, щитка приборов – 7.5 А;
• 11 – прикуриватель – 15 А;
• 12 – задняя противотуманная лампа – 5 А;
• 13 – резервная ячейка. Используется для подключения аудиосистемы. Допустимая нагрузка 10 А;
• 14 – резервная ячейка используется для подключения потребителей с нагрузкой не более 25 А;
• 15 – левые фонари габаритных огней – 5 А;
• 16 – левая фара режим ближнего света – 7.5 А;
• 17 – левая фара режим дальнего света – 10 А;
• 18 – левая противотуманная фара – 7.5 А;
• 19 – лампа обозначения движения автомобиля задним ходом – 5 А;
• 20 – прерыватель поворотов – 7.5 А;
• 21 – предохранитель электродвигателя автономного обогревателя (печки) – 10 А;
• 22 – ячейка защиты системы очистки ветрового стекла – 20 А;
• 23 – внутреннее освещение салона и моторного отсека – 7.5 А;
• 24 – резервная ячейка с допустимой нагрузкой 15 А;
• 25 – защита приборов и контрольных ламп – 5 А;
• 26 – электрическая помпа автономного отопителя салона (устанавливается на УАЗ 315148) – 10 А.

Меры профилактики

Какие меры профилактики позволят уберечь электросеть авто от неисправностей:

• при заглушенном двигателе ограничьте использование электрооборудования, поскольку аккумулятор будет садиться быстрее;
• время от времени осуществляйте диагностику работоспособности АКБ и проверяйте его заряд;
• обеспечьте надежную изоляцию проводки;
• никогда не используйте самодельные предохранители.

Основной командирский автомобиль вооруженных сил – так можно охарактеризовать внедорожник УАЗ 469. И действительно, придя на смену ГАЗ-69 в 1972 году, он на долгие годы закрепил за собой эту почетную обязанность, своей выносливостью и безотказностью доказывая правильность конструкции и основных узлов.
