Где и какие монтажные блоки находятся в ВАЗ-2110
Впервые такая схема компоновки была реализована в 70-х годах прошлого века на первом переднеприводном тольяттинском автомобиле ВАЗ 2108 . Немного видоизменившись, она перекочевала в ВАЗ-2110. Теперь остаётся узнать, в каком именно из трёх блоков находится нужный нам предохранитель или реле. Все три блока установлены в салоне и это хорошо, поскольку на них не влияет влага и высокая температура (как это было в ВАЗ 2107).
Основной блок открывается нажатием на кнопку. Очень удобно, ничего снимать не надо, как на многих иномарках. Ваз-2110 8 клапанов.
Кроме этого, к каждому из монтажных блоков инженеры обеспечили простой доступ.
Чтобы заменить вышедший из строя элемент, достаточно знать его расположение.
Основной монтажный блок
Схема монтажного блока.
Он установлен слева от водителя в нише передней панели и прикрыт пластиковой крышкой с затвором.
Кнопка открытия блока с предохранителями обозначена стрелочкой. Ручки управления гидрокорректором нет на фото, видимо что-то чинили.
Открываем крышку и видим плату, на которой установлены предохранители F1-F20 . Эти плавкие элементы защищают практически все цепи, кроме цепей генератора, зажигания, заряда АКБ и пуска двигателя. Таблица номиналов предохранителей и защищаемых цепей приведена ниже.
Расшифровка основного монтажного блока на ВАЗ-2110
Кроме предохранителей в основном монтажном блоке мы найдём семь или восемь реле. Их количество зависит от модификации автомобиля. Чаще всего на месте реле К8 бывает пусто, поскольку там устанавливают реле задних противотуманных фонарей.
В остальном каждый из предохранителей выполняет такие функции:
- К1 — реле включения передней оптики;
- К2 — реле стеклоочистителей;
- К3 — прерыватель указателя поворотов, оно же отвечает за работу аварийки;
- К4 — реле ламп ближнего света;
- К5 — реле ламп дальнего света;
- К6 — резервное реле;
- К7 — реле включения нити подогрева заднего стекла.
При попытках обнаружения неисправности можно столкнуться с несоответствием цветов проводов на схеме и на автомобиле.
Это связано с тем, что завод вносил определённые коррективы в систему электрооборудования, не считая нужным предупреждать об этом владельцев. Кроме того, таблица предохранителей указывает все возможные цепи, применяемые в максимальной комплектации. Следовательно, предохранители электрического стеклоподъемника и центрального замка есть не во всех десятках.
Консольный дополнительный монтажный блок
Расположение дополнительного блока предохранителей
Второй блок предохранителей и реле находится внутри центральной консоли и прикрыт пластиковой крышкой. Крышка крепится саморезами и находится слева от переднего пассажира.
Схема дополнительного блока предохранителей.
Откручиваем крышку и видим весь дополнительный блок, в котором расположены три 15-Амперных предохранителя и три реле:
- Предохранитель модуля зажигания и электронного блока управления двигателем.
- Предохранитель, защищающий цепь расходомера воздуха, датчика кислорода, датчика скорости и клапана продувки адсорбера.
- Последний предохранитель отвечает за работу электрической части системы питания двигателя — бензонасос, форсунки.
- Реле электродвигателя вентилятора.
- Реле включения электродвигателя топливного насоса.
- Реле системы зажигания.
УАЗ Патриот блок предохранителей
Рассмотрены автомобили с двигателем ЗМЗ-409 с 2005 года выпуска
Где находится блок предохранителей.
Большинство предохранителей расположено в монтажном блоке в салоне, в панели приборов с левой стороны внизу. Чтобы добраться необходимо повернуть винт фиксатора крышки и преодолевая сопротивление верхних креплений снять крышку.
расположение предохранителей и реле патриота
Расшифровка предохранителей
| № предохранителя | Сила тока, А | Назначение |
| 1 | 10 | Резерв |
| 2 | 20 | Тоже |
| 3 | 30 | |
| 4 | 5 | Лампы освещения приборов габаритные огни левого борта |
| 5 | 7,5 | Ближний свет правой фары |
| 6 | 10 | Дальний свет правой фары |
| 7 | 10 | Правая противотуманная фара |
| 8 | 30 | Электростеклоподьемники дверей, электропривод люка |
| 9 | 15 | Штепсельная розетка для переносной лампы |
| 10 | 20 | Звуковой сигнал, электропривод боковых зеркал заднего вида |
| 11 | 20 | Обогреватель заднего стекла |
| 12 | 20 | Очистители и омыватели стекол |
| 13 | 20 | Резерв |
| 14 | 5 | Габаритные огни правого борта и фонари освещения номерного знай |
| 15 | 7,5 | Ближний свет левой фары |
| 16 | 10 | Дальний свет левой фары, контрольная лампа включения дальнего света фар |
| 17 | 10 | Левая противотуманная фара |
| 18 | 20 | Система электроприводов блокировки дверей |
| 19 | 10 | Указатели поворота и аварийная сигнализация |
| 20 | 7,5 | Плафоны освещения, лампа освещения моторного отсека, стоп-сигналы |
| 21 | 25 | предохранитель печки и прикуривателя уаз патриот |
| 22 | 10 | Комбинация приборов, выключатель света заднего хода |
| 23 | 7,5 | Задние противотуманные огни |
Реле
| № реле | Наименование |
| P1 | Реле включения ближнего света фар |
| P2 | Реле включения дальнего света фар |
| PЗ | Реле-прерыватель стеклоочистителя |
| P4 | Реле-прерыватель указателей поворота |
| P5 | Реле включения обогрева заднего стекла |
| P6 | Реле включения противотуманных фар |
| P7 | Дополнительное (разгрузочное) реле |
Дополнительный блок предохранителей и реле в моторном отсеке
Расположен на левом брызговике. Для доступа к предохранителям необходимо отжать фиксатор крышки в его передней части и снять крышку.

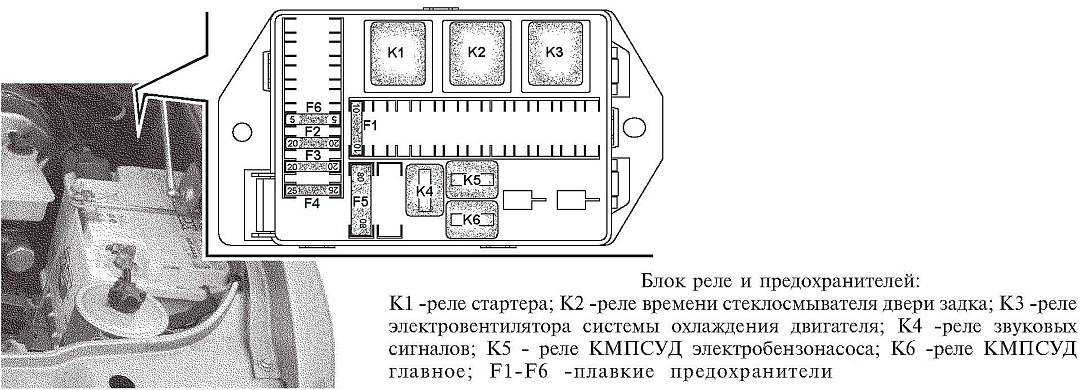

Вот так расположены предохранители в дополнительном блоке под капотом
Назначение
| № предохранителя | Сила тока, А | Защищаемые цепи |
| 1 | 30 | Силовая цепь реле вентилятора |
| 2 | 20 | Силовая цепь реле стартера |
| 3 | 20 | Силовая цепь реле электробензонасоса |
| 4 | 5 | Приборы |
| 5 | 25 | ABS |
| 6 | 30 | Силовая цепь реле вентилятора |
| 7 | 10 | Силовая цепь главного реле системы управления двигателем |
| 8 | 10 | ABS |
| 9 | 40 | Тоже |
| 10 | 80 (90) | Питание монтажного блока |
Реле
| № реле на изображении выше | Наименование |
| P1 | Реле стартера |
| P2 | Реле времени стеклоомывателя двери задка |
| PЗ | Место для реле блока управления заслонкой рециркуляции |
| P4 | Реле электровентилятора |
| P5 | Тоже |
| P6 | Реле компрессора* |
| P7 | Реле электробензонасоса |
| P8 | Реле включения звуковых сигналов |
| P9 | Реле системы управления двигателем |
| P10 | Реле кондиционера* |
Снятие монтажного блока предохранителей и реле в салоне автомобиля
Отсоедините клемму минус от аккумуляторной батареи. Снимите левую нижнюю облицовку панели приборов
Снимите ручку привода замка капота
Ослабьте затяжку винта нижнего крепления монтажного блока к его кронштейну
Выводя выступы верхнего крепления из зацепления с кронштейна и снимите блок с кронштейна
Разверните блок колодками вверх
и отсоедините колодки жгутов проводов
Снимите монтажный блок
Установка аналогична снятию
Снятие дополнительного монтажного блока реле и предохранителей уаз патриот
Отсоедините клемму минус от аккумулятора
Открутите два болта крепления монтажного блока
Снимите монтажный блок с кронштейна
Поверните блок верх, чтобы удобно было отсоединить колодки жгутов проводов
Подденьте отверткой нижние фиксаторы блока
И снимите крышку блока
Подденьте фиксаторы колодок жгутов проводов реле
Извлеките колодки вместе с реле из блока
Пометьте снимаемые с монтажного блока провода, чтобы установить их на прежние места
Отожмите фиксаторы клемм электропроводки, извлеките клеммы с проводами из блока и снимите монтажный блок.
Описание предохранителей на УАЗ Патриот
Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.
Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.
Салонный блок имеет несколько модификаций, зависящих от года выпуска:
- в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
- затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
- на смену ему пришел полностью переработанный блок с другим расположением деталей.
Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.
Это может быть вам интересно: диагностический разъем уаз патриот
Расположение предохранителей
Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.
Популярный контент: аккумулятор на уаз патриот
Схемы по расположению
Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.
Модуль собственной разработки описывается шестью рядами:
- первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
- следующие две содержат по 3 реле К1-К6;
- затем идет ряд, где находятся К7-К10 и F26-F30;
- завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.
Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:
- все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
- затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
- завершает схему ряд с деталями К8 и К9.
Вас может заинтересовать: схема проводки уаз буханка
Средняя стоимость
Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.
Схема 4. Схема соединений монтажного блока Уаз Патриот 3163
Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.
Когда ремонтируется схема 4. схема соединений монтажного блока УАЗ Патриот 3163, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.
Подробное описание такого агрегата, как схема 4. схема соединений монтажного блока УАЗ Патриот 3163 имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы. Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.
Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.
Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.
Блок под капотом

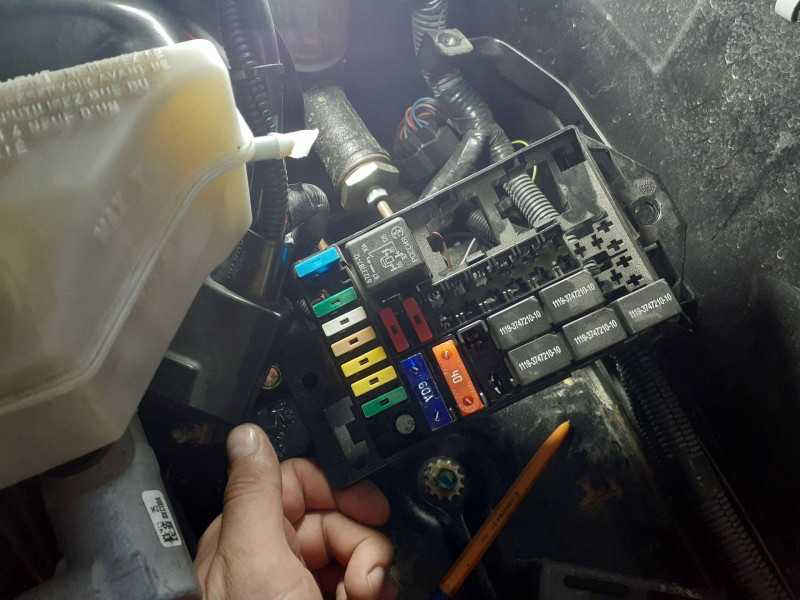

Для доступа к щитку потребуется найти на левом брызговике черный, пластиковый коробок. Далее отщелкиваются фиксаторы крышки и доступ к содержимому открывается. Подкапотный блок отличается конструктивно и по назначению. Здесь преимущественно используются силовые предохранители и релейные выключатели, ответственные за основные системы авто. Большая часть вставок предназначена для защиты электронных систем установки, трансмиссии и ходовой части транспортного средства.

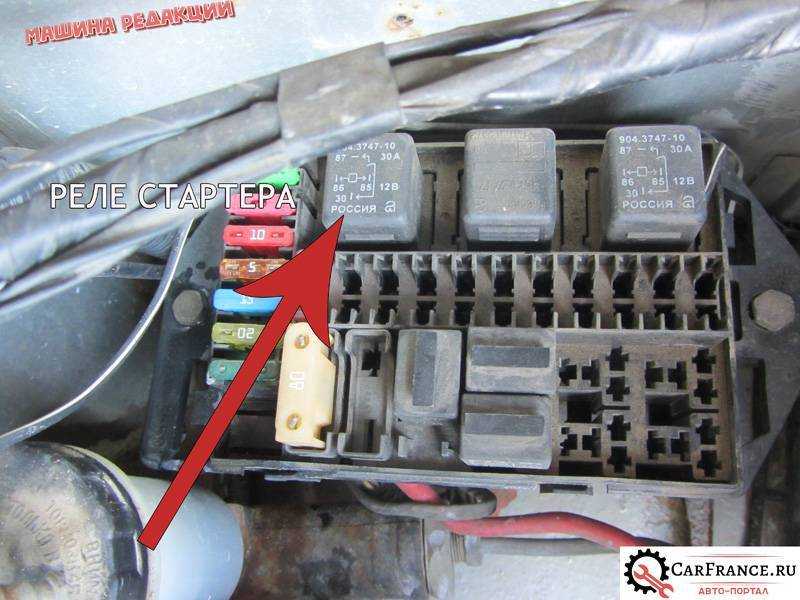

Подкапотные блоки могут отличаться конструктивно. Здесь монтируется два варианта панели. В версиях автомобиля 2010 – 2016 годов могут устанавливаться оба типа.
Внешний вид модуля не меняется, разница лишь в содержимом. Понять, какой конкретно разновидности установлен блок можно по схеме на внутренней стороне защитной крышки.
Особенности замены
Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.
Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.
Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.
На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.
В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.
Популярный контент: мотор стеклоочистителя уаз патриот
Технические параметры
Автомобиль сохранил неизменную рамную конструкцию. Силовое основание из продольных лонжеронов и стальных поперечин воспринимает силовые нагрузки, предотвращая разрушение сварных швов кузова. На автомобиле использован единый резервуар для топлива, изготовленный из пластика. Вместимость бака составляет 68 л, завод по непонятным причинам отказался от разработки емкости сложной геометрической конфигурации с увеличенным объемом.
Силовая установка и агрегаты трансмиссии закреплены на раме через резиновые подушки. На лонжеронах предусмотрены места для установки лебедки с электрическим приводом, задняя поперечина рассчитана на монтаж буксировочного крюка. Внедорожник способен работать с прицепами массой до 1500 кг (при условии использования инерционных тормозов).
Аккумулятор расположен в моторном отсеке. Завод ставил источники питания с увеличенной до 75 А*ч емкостью (входили в состав зимнего пакета). Электрическая схема построена по 1-проводной схеме, отрицательные выводы потребителей и батареи подключены к кузову автомобиля. Генератор переменного тока имеет ременной привод, в конструкции предусмотрены полупроводниковый выпрямитель и реле, поддерживающее допустимое напряжение в цепи зарядки. Использовалось несколько моделей генераторов, которые отличались мощностью.
Габариты
Размеры автомобиля (модификация с жестким контейнером запасного колеса):
- длина кузова — 4785 мм;
- колесная база — 2760 мм;
- минимальный дорожный просвет — 210 мм;
- высота от земли до буксировочной скобы — 398 мм;
- расстояние от передней кромки бампера до дороги — 380 мм;
- высота кузова (с учетом антенны) — 2005 мм;
- длина кузова с распахнутой створкой багажного отсека — 5705 мм;
- погрузочная высота багажника — 667 мм;
- радиус поперечной проходимости — 2700 мм.
Силовой агрегат
На машинах 2021 модельного года использовался рядный 2,693-литровый бензиновый двигатель Заволжского моторного завода, развивавший мощность 135 л. с. и крутящий момент 217 Н*м (при 4600 и 3900 об/мин соответственно). Агрегат оснащался индивидуальными катушками зажигания и электронным контроллером, регулировавшим подачу топлива. В выхлопной системе имелся нейтрализатор отработанных газов, для поддержания рабочей температуры использовались термостат и вентилятор на радиаторе, оснащенный вязкостной муфтой.
Трансмиссия
В состав трансмиссии входили:
- сухое сцепление с единым диском и гидравлическим приводом управления;
- 5-скоростная механическая коробка Dymos с рычагом, расположенным на центральном тоннеле в салоне;
- 2-скоростной раздаточный редуктор Hyundai Dymos с цепной передачей и переключением с помощью шайбы;
- карданные валы с крестовинами необслуживаемого типа и со шлицевыми муфтами;
- главные пары с дифференциалами, передающие крутящий момент на ведущие колеса с помощью полуосей.
Подвеска
На автомобиле сохранились неразъемные мосты жесткой конструкции, спереди в состав зависимой подвески входили рычаги и пружины. Сзади использовались рессоры с уменьшенным количеством листов. Для снижения вибраций в подвесках использовались телескопические амортизаторы, заполненные газом и специальной жидкостью.
Электрооборудование Ваз 21213, 21214 Нива
21. Электрооборудование
Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.
Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.
При работе генератора аккумуляторная батарея заряжается.
Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.
Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».
Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.
Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.
Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).
При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.
Цепи, защищаемые плавкими предохранителями
№ предохранителя
Защищаемые цепи (ток)
1 (16 А)
Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла
2 (8 А)
Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр
3 (8 А)
Левая фара (дальний свет).Контрольная лампа дальнего света фар
4 (8 А)
Правая фара (дальний свет)
5 (8 А)
Левая фара (ближний свет)
6 (8 А)
Правая фара (ближний свет)
7 (8 А)
Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света
8 (8 А)
Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей
9 (16 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения
10 (16 А)
Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)
13 (8 А)
Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар
15 (16 А)
Прикуриватель
* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.
Если горит предохранитель из-за бензонасоса — бортжурнал УАЗ Patriot 2012 года на DRIVE2
Был период, когда я ездил с кучей предохранителей на 20А:
И даже купил многоразовый предохранитель:
А всё из-за того, что где-то спрятался «коротыш», который себя не давал обнаружить быстрым способом. Самая подстава в том, что при сгорании этого предохранителя – отрубается ЭБУ и ещё кое-что по мелочи. Машина глохнет. И хорошо, если это не горный серпантин, оживлённый перекрёсток или железнодорожный переезд (список неприятных моментов каждый может дополнить сам).В общем нужно разбирать:
Прощупываем/двигаем/изгибаем провода, идущие от блока предохранителей под капотом, через салон к бензонасосу. При этом наблюдаем за показаниями мультиметра (он в положении измерения сопротивления), который подключен к разъёму бензонасоса и кузову.Прощупывания косы проводов в районе правой ноги водителя оживили показания прибора, значит где-то здесь провод питания бензонасоса коротит на кузов:
Полный размер
Здесь провода уже заизолированы и отгорожены от острой кромки кузова, об которую они тёрлись
После этого проблема ушла, но осадок остался. Большую часть времени я езжу на газу, и отрубившийся бензонасос во время движения не приведёт к тому, что машина заглохнет. Но это только при условии, что бензонасос будет «висеть» на своём предохранителе, а не на общем с ЭБУ.
И тогда, если коричневый провод, который питает бензонасос, коротнёт на кузов, первым должен сгореть дополнительный предохранитель на 10А.
Реализация задуманного. Для этого понадобятся вот такие разъёмы:
Под капотом в блоке предохранителей нас интересует вот этот красный провод (показан зелёной стрелкой), который подходит к реле бензонасоса:
Переносим его на новое место – это разъём дополнительного предохранителя:
Вот так стало (вид сверху):
Может этот подход натолкнёт кого-нибудь на мысль, как реализовать свою противоугонную систему.
Электросхема автомобиля уаз-469 и уаз 3163 – patriot | автомобильные электросхемы
Для сохранения схемы у себя на компьютере кликните по ней мышью (левой кнопкой), затем внизу на стрелку “полный размер” и правой кнопкой выбирайте “сохранить изображение как…” . Дополнительно в этй статье можно скачать электросхемы УАЗ-3741, 3909, 3303 (”булки”, “батоны” и тому подобное) и УАЗ-3151
Описание электросхемы:
– подфарники (с двухнитиевыми лампами) исполняющие роль и указателей поворота;
– фары (дальний/ближний);
– соединительная колодка;
– тональный звуковой сигнал;
– катушка (высоковольтная) зажигания;
– резисторы помехоподавительные;
– свечи зажигания;
– генератор переменного тока с встроенным выпрямителем;
– датчик прибора сигнализатора аварийного режима давления масла;
– датчик прибора указателя давления масла;
– датчик прибора указателя температуры охлаждающей жидкости (установлен в блоке двигателя);
– датчик контрольной лампы охлаждающей жидкости ( установлен в радиаторе);
– батарея аккумуляторная;
– лампа освещения под капотом;
– трамблёр с прерывателем-распределителем и вакуумным регулированием опережения зажигания;
– соеденительный разъём (колодка);
– кнопка (контакт) подачи звукового сигнала;
– реле включающее втягивающее устройство на стартёре (бендикс), по другому – реле стартера;
– стартер автомобиля;
– выключатель отключающий минусовой контакт аккумулятора – “массы”;
– регулятор приходящего от генератора напряжения;
– электромотор для стеклоочистителя;
– выключатель электромотора стеклоочистителя;
– прерыватель, реле управления лампами поворотов;
– блок-панель с предохранителями;
– розетки штепсельные;
– кнопка ножного переключателя света;
– концевик стоп-сигналов;
– тумблер включения освещения в кабине;
– фонарь-плафон подсветки кабины;
– предохранитель тепловой;
– плафон в кузове;
– лампа сигнализатор-индикатор охлаждающей жидкости радиатора;
Электросхема УАЗ-469
– лампа сигнализируящая о критических режимах давления масла;
– лампа контроля указателей поворотов;
– панель комбинации приборов;
– лампочки подсветки приборной панели;
– механический спидометр;
– центральный (главный) переключатель внешних световых приборов;
– выключатель (замок) зажигания;
– лампа-индикатор режима дальнего света фар;
– прибор амперметра;
– прибор указывающий давление масла;
– прибор указывающий температуру жидкости охлаждения;
– указатель датчика расхода топлива;
– двухпозиционный переключатель для датчиков левого и правого баков;
– аудиоаппаратура (приёмник);
– рычаг переключателя поворотников;
– электромотор вентилятора печки;
– свеча накаливания печки;
– спираль контрольная свечи накаливания;
– датчики уровня топлива в баках;
– фонари задние – габарит/поворот;
– тумблер включения свечи накаливания;
– переключатель оборотов мотора печки;
– тумблер электромотора печки;
– розетка подключения разъёма прицепа.
На модели до 2007 г.в.
На модели с 2007 г.в.
Предохранители УАЗ Патриот
737 Google+
Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.
Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.
Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.
На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.
При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».
Предохранители УАЗ Патриот в салоне до 2007 г
| Обозначение | Сила тока. A | Защищаемые цепи |
| FI | 5 | Габаритный огонь левый |
| F2 | 5 | Габаритный огонь правый |
| F3 | 7,5 | Ближний свет фар правый |
| F4 | 7,5 | Ближний свет фар левый |
| F5 | 10 | Дальний свет фар правый |
| F6 | 10 | Дальний свет фар левый |
| F7 | 7,5 | Противотуманный огонь |
| F8 | 20 | Блокировка дверей |
| F9 | 10 | Аварийная сигнализация |
| F10 | 10 | Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации |
| F11 | 30 | Стеклоподъемники |
| F12 | 20 | Прикуриватель, обогрев сидений |
| F13 | 20 | Звуковой сигнал |
| F14 | 20 | Обогрев стекла двери задка, наружных зеркал,МУС |
| F15 | 20 | Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя |
| F16 | 10 | Противотуманная фара правая |
| F17 | 10 | Противотуманная фара левая |
| F18 | 25 | Отопитель |
| F19 | 7,5 | Выключатель сигнала торможения, плафоны освещения |
| F20 | 5 | Управление зеркалами |
| F21 | 10 | Компрессор кондиционера |
| F22 | 15 | Штепсельные розетки |
предохранители кондиционера патриот
Предохранители УАЗ Патриот до 2011 г
предохранители под капотом уаз патриот
блок предохранителей после 2011г.
предохранители салона патриот до 2011г
| Цепи, защищаемые плавкими предохранителями | ||
| Обозначение | Сила тока, А | Защищаемые цепи |
| Предохранители в салоне автомобиля | ||
| F1 | 5 | Освещение выключателей и органов управления, габаритные огни левого борта |
| F2 | 7,5 | Ближний свет правой фары |
| F3 | 10 | Дальний свет правой фары |
| F4 | 10 | Правая противотуманная фара |
| F5 | 30 | Система электростеклоподъемников дверей, электропривод люка |
| F6 | 15 | Штепсельная розетка переносной лампы |
| F7 | 20 | Звуковые сигналы, электропривод зеркал |
| F8 | 20 | Обогрева заднего стекла, наружных зеркал, МУС |
| F9 | 20 | Очистители и смыватели стекол, дополнительный отопитель салона |
| F10 | 20 | Прикуриватель |
| F11 | 5 | Габаритные огни правого борта, освещение номерного знака |
| F12 | 7,5 | Ближний свет левой фары |
| F13 | 10 | Дальний свет левой фары и сигнализатор датьнего света фар |
| F14 | 10 | Девая противотуманная фара |
| F15 | 20 | Система электроблокировки замков дверей |
| F16 | 10 | Аварийная сигнализация и указатели поворота |
| F17 | 7,5 | Плафоны освещения, выключатель сигнала торможения |
| F18 | 25 | Отопитель, выключатель обогрева заднего стекла и наружных зеркал |
| F19 | 10 | Комбинация приборов, выключатель света заднего хода |
| F20 | 7,5 | Задние противотуманные огни |
| F2I-23 | 10; 20; 30 | Запасные предохранители |
| Предохранителей под капотом | ||
| F1 | 30 | Силовая цепь реле вентилятора |
| F2 | 25 | Антиблокировочная система (АБС) |
| F3 | 5 | Приборы |
| F4 | 10 | Силовая цепь реле электробензонасоса |
| F5 | 20 | Силовая цепь реле стартера |
| F6 | 30 | Силовая цепь реле вентилятора |
| F7 | 20 | Силовая цепь реле КМПСУД |
| F8 | 10 | Антиблокировочная система (АБС) |
| F9 | 80 (90) | Питание монтажного блока |
| F10 | 40 | Антиблокировочная система (АБС) |
| Предохранители кондиционера | ||
| F1 | 7,5 | Муфта компрессора кондиционера |
| F2, F3 | 30 | Вентилятор 1, вентилятор 2 |
