Блоки под капотом
Основной блок
Расположен с левой стороны, рядом со стойкой. Закрыт защитной крышкой.
Актуальное назначение предохранителей и реле будет представлено в виде схемы с обратной стороны крышки.
Схема
Описание предохранителей
1 | 15А Электромагнитная муфта кондиционера |
2 | 20А Подогреватель кислородного датчика |
3 | 15А Электропривод дроссельной заслонки |
4 | 20А АКПП |
5 | 25А Обогреватель заднего стекла |
6 | 15А Звуковой сигнал |
7 | 20А Противотуманные фары |
8 | 20А Обогреватель зеркал |
19 | 15А Левая фара (ближний свет), левая газоразрядная фара, реле ближнего света фар |
20 | 15А Правая фара (ближний свет), правая газоразрядная фара, реле ближнего света фар |
9 | 40А Вентилятор отопителя |
10 | 30А Блок управления ABS 2, блок управления ESP |
11 | 50А Блок управления ABS 1, блок управления ESP |
12 | 20А Главное реле |
13 | 30А Электро насос омывателя фар |
14 | 10А Левая фара (дальний свет) |
15 | 10А Правая фара (дальний свет) |
16 | 10А Реле дальнего света фар, реле ближнего света фар |
17 | 40А Стартер ST |
18 | 40А Замок зажигания IGN |
Реле
A | Реле дальнего света фар |
B | Реле ближнего света фар |
C | Реле стартера |
D | Реле бензонасоса |
E | Главное |
F | Электродвигателя вентилятора отопителя |
G | Электропривода дроссельной заслонки |
H | Электродвигателя вентилятора системы охлаждения №1, 2, 3 |
I | |
J | |
K | Реле стоп-сигналов |
Дополнительный блок реле
Дополнительный блок
Он находится не далеко от аккумулятора и состоит из силовых предохранителей.
Схема
Обозначение
1 | 120/80А Все цепи, аккумулятор, блок предохранителей №1 |
2 | 30/40А Реле электродвигателя вентилятора системы охлаждения №2 и №1 |
3 | |
4 | 40А Блок управления 4WD |
5 | 50А Замок зажигания |
6 | 60А Блок предохранителей №2, реле ближнего света фар, монтажный блок |
7 | Интегрированный блок реле №1, интегрированный блок реле №2, блок предохранителей №2 |
8 | Блок предохранителей №2 |
Типичные проблемы и неисправности
Чаще всего в Пежо 607 досаждает многочисленная электроника, в том числе отвечающая за такие устройства как: стеклоподъемники, парктроник, круиз-контроль и реле управления вентилятором радиатора. Регулярно отказывают и различные датчики двигателя, например, датчик положения коленчатого вала. Не отличается надежностью и топливный насос.
Что еще хуже, как правило, сложно определить истинный источник сбоя, поэтому не рекомендуется отдавать автомобиль в руки неопытного механика. Так проблемы с климат-контролем могут быть вызваны, как отказом блока-комфорта, так и банальным окислением контактов.
Владельцы 607-го отмечают слишком мягкий металл кузова – довольно просто оставить вмятину. Достаточно легко царапается и лакокрасочное покрытие кузова. Тем не менее, сам кузов хорошо защищен от коррозии.
Не стоит приобретать топ-версии, оснащенные амортизаторами переменной производительности. В случае выхода из строя электронно управляемой стойки замена будет стоить дорого. Кроме того, слишком быстро изнашиваются тормозные колодки — практически за 15-20 тыс. км.
Подвеска довольно прочная, но задние рычаги сравнительно дороги. К счастью сайлентблоки меняются отдельно и стоят не много. Доступные цены имеют шаровые и стойки стабилизаторов.
Предохранители и реле под капотом
Располагается данный блок в моторном отсеке с левой стороны около аккумулятора под защитной крышкой, подробнее смотрите в видео. Внутри него так же находятся и реле.
Схема
Обозначение
- F1 20 A Питание ЭБУ двигателя и реле электродвигателя вентилятора системы охлаждения, электромагнитные клапаны системы распределения и адсорбера (1,6 л THP 16V), датчик расхода воздуха (на дизелях), топливный насос высокого давления (на дизелях), датчик воды в дизтопливе, электроклапаны системы рециркуляции отработавших газов, подогрев воздуха (на дизелях).
- F2 15 A Звуковой сигнал.
- F3 10 A Омыватели ветрового и заднего стекол.
- F4 20 A Омыватель фар.
- F5 15 A Топливный насос (на бензиновых двигателях), электромагнитные клапаны системы турбонаддува (1,6 л THP 16V).
- F6 10 A Датчик скорости движения автомобиля, автоматическая коробка передач.
- F7 10 A Электрический усилитель рулевого управления, реле коммутатора с системой защиты (на дизелях).
- F8 25 A Выключатель стартера.
- F9 10 A ЭБУ систем ABS/ESP, контактор тормозной педали.
- F10 30 A Компоненты системы ЭСУД двигателя (бензиновый двигатель: катушки зажигания, электроклапаны, кислородные датчики, инжекторы, подогреватели, управляемый термостат) (дизельный двигатель: электроклапаны, подогреватели).
- F11 40 A Вентилятор системы кондиционирования воздуха.
- F12 30 A Медленная/быстрая скорость очистителя ветрового стекла.
- F13 40 A Питание интеллектуального коммутационного блока (+ после замка зажигания).
- F14 30 A Подогреватель дизельного топлива.
- F15 10 A Левая фара дальнего света.
- F16 10 A Правая фара дальнего света.
- F17 15 A Левая фара ближнего света.
- F18 15 A Правая фара ближнего света.
Снизу блока находятся предохранители высокой мощности (макси предохранители – MF).
полное фото блока под капотом в peugeot 207
Расшифровка
MF1 70 A Вентилятор системы охлаждения. MF2 20 A/30 A Насос системы ABS/ESP. MF3 20 A/30 A Электро клапаны ABS/ESP. MF4 60 A Питание интеллектуального коммутационного блока. MF5 60 A Питание интеллектуального коммутационного блока. MF6 30 A Дополнительный вентилятор системы охлаждения двигателя (1,6 л THP 16V). MF7 80 A Блок предохранителей салона. MF8 30 A Свободен. MF9 80 A Блок системы подогрева (на дизелях). MF10 80 A Электрический усилитель рулевого управления. MF11 40 A Электрический двигатель Valvetronic (1,6 л THP 16V).
Вариант 1
Предохранители в салоне
Для доступа надо убрать защитную крышку.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>

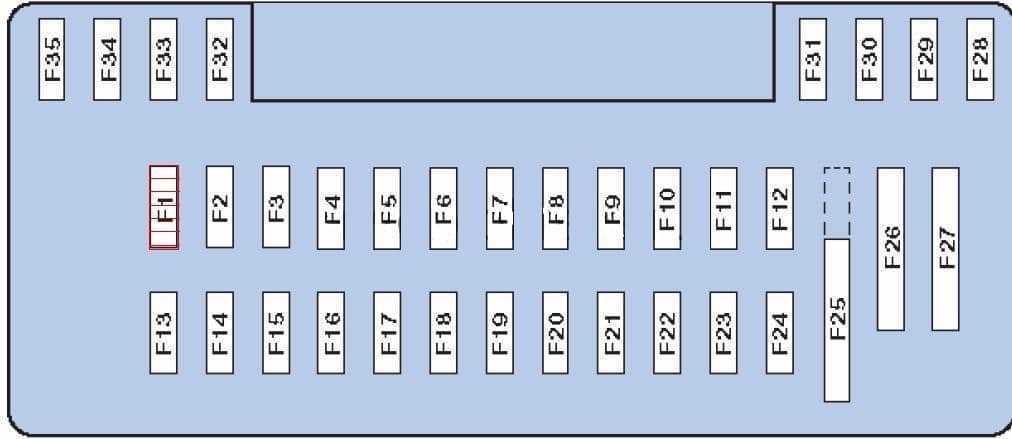

Схема Вариант 1
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,0,0,0 —>

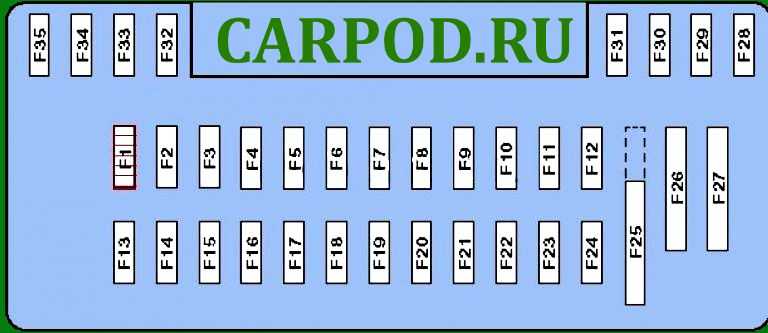

Схема Вариант 2
p, blockquote 9,0,1,0,0 —>
p, blockquote 10,0,0,0,0 —>
Описание
p, blockquote 11,0,0,0,0 —>
1 | 10А Задний противотуманный фонарь. |
2 | 15А Задний стеклоочиститель. |
4 | 15А Передние стеклоподъемники Вентиляционный люк. |
5 | 15А Левый стоп-сигнал, в т.ч. и стоп-сигнал прицепа. |
7 | 20А Задний плафон, передний плафон, фонарь местной подсветки, прикуриватель, освещение перчаточного ящика. |
9 | 30А Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для неимпульсных не годится), клавиша вентиляционного люка. |
10 | 15А Диагностический разъем, задняя электрическая розетка 12 В. |
11 | 15А Автомагнитола, многофункциональный дисплей «В», подрулевые переключатели, электронный блок управления автоматической коробкой. |
12 | 10А Передний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, блок дистанционного управления замками, охранная сигнализация, ESP, фонари аварийной сигнализации, подсветка пепельницы и панели управления кондиционером, электроподогрев сидений, прикуриватель, контактор положения рычага селектора автоматической коробки, блок регулятора фар. |
14 | 30А Блокировка/ полная блокировка замков, привод суперблокировки. |
15 | 30А Задние стеклоподъемники. |
16 | 5А Коммутаторный блок двигателя, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности. |
17 | 10А Задний правый стоп-сигнал, дополнительный стоп-сигнал. |
18 | 10А Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы. |
19 | 30А Шунт PARC. |
22 | 10А Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа. |
23 | 15А Сирена охранной сигнализации, датчик объема салона. |
24 | 15А Приборная панель, автомагнитола, многофункциональный дисплей, кондиционер. |
26 | 30А Электрообогреватель заднего стекла. |
Блок под капотом
Блок можно условно разделить на две части.
p, blockquote 13,0,0,0,0 —>
p, blockquote 14,0,0,0,0 —>
Общая схема верхней части
p, blockquote 15,0,0,0,0 —>
p, blockquote 16,0,0,0,0 —>
Обозначение
p, blockquote 17,0,0,0,0 —>
- 10А Выключатель фонаря заднего хода автоматической коробки, реле блокировки автоматической коробки, выключатель фонаря заднего хода механической коробки, датчик скорости, блок электропитания свечей накаливания, датчик присутствия воды в дизельном топливе, расходомер воздуха DW.
- 15A Электроклапан абсорбера топливных паров, топливный насос.
- 10A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
- 10A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы дополнительного подогрева, электронный блок АКП, электронный блок управления переключением передач в АКП, реле шифт-лок АКП.
- 15A Датчик сажевого фильтра.
- 15A Передние противотуманные фары.
- 20A Электродвигатель насоса омывателя фар.
- 20A Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска.
- 15A Левая фара ближнего света.
- 15A Правая фара ближнего света.
- 10A Левая фара дальнего света.
- 10A Правая фара дальнего света.
- 15A Звуковой сигнал.
- 10A Электродвигатели насосов омывателей ветрового и заднего стекол.
- 30A Кислородные датчики, электро клапан системы рециркуляции отработавших газов, катушка зажигания, регулятор высокого давления системы топливо подачи дизельного двигателя, цепь электропитания инжекторов.
- 40A Электро клапан регулирования давления наддува силового агрегата с АКП.
- 30A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
- 40A Электродвигатель системы кондиционирования воздуха.
Назначение предохранителей нижней части
p, blockquote 18,0,0,0,0 —>
p, blockquote 19,1,0,0,0 —>
1 | 30/50А Группа вентиляторов охлаждения двигателя. |
2 | 30А Электродвигатель насоса систем ESP/ABS. |
3 | 30А Электроклапаны систем ESP/ABS. |
4 | 60/70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
5 | 70А Цепь питания интеллектуального блока управления коммутацией бортовых систем. |
6 | 20А Электроподогрев сидений. |
7 | 30А Замок зажигания с противоугонной системой, цепь электропитания. |
8 | 70А Электродвигатель насоса усилителя рулевого управления. |
Блок предохранителей и реле под панелью
Под панелью приборов, в пространстве ног переднего пассажира, установлен основной блок с предохранителями и реле.
Схема
Описание
Предохранители
MF1 | |
15-1 | 5А Блок управления двигателем; |
Общий модуль трансмиссии (CPC); | |
Модуль ESP; | |
Модуль полного привода; | |
Замедлитель; | |
Пневматическая подвеска. | |
MF2 | |
15-2 | 5A Кабель обратной связи, реле клеммы 15; |
Регулировка угла наклона фар, галогенная фара; | |
Тахограф ТШО; | |
Радарный датчик активного усилителя тормозов; | |
Отключение реверсивного сигнализатора, коробка отбора мощности, регулировка рабочей скорости; | |
Подключение к розетке DIN. | |
MF3 | |
30-Т | 7,5A Многофункциональная камера; |
Тахограф ТШО; | |
Подключение к DIN-розетке, крыша; | |
Клемма 15, реле минимального напряжения; | |
Приборный щиток; | |
Центральный масляный насос. | |
S9 | |
1 | Не назначен |
2 | 10A Общий модуль трансмиссии (CPC) |
3 | 10A Блок управления двигателем OM642 / OM651 / M274 |
4 | 7,5A Разъем DIN, кабина |
5 | 10A Общий модуль трансмиссии (CPC) |
6 | 5A Вентилятор радиатора (не для OM654) |
S10 | |
7 | 30A Автоматическая коробка передач |
8 | 30A Контроллер тела |
9 | 30A Контроллер тела |
10 | 30A Подогрев, катализатор SCR. |
11 | 10A Модуль управления потолком (стандарт); |
10A Модуль управления потолком, шасси кабины; | |
15A Модуль управления потолком, высокий. | |
12 | 15A Насос, катализатор SCR |
S11 | |
13 | 60A Автоматическая коробка передач NAT3 |
S12 | |
14 | 25/40A Клапаны ESP (Premium), автомобили с электромеханическим стояночным тормозом; |
Клапаны ESP (Стандарт). | |
S13 | |
16 | 60A Насос ESP |
S14 | |
17 | 30A Контроллер |
18 | 30A Контроллер тела |
19 | 10A Клеммная колодка для электрического соединения производителя кузова |
20 | 25A Блок управления дверью переднего пассажира |
21 | 25A Контроллер двери водителя |
22 | 10A Блок управления пневматической подвеской (LFA) |
S15 | |
23 | 25A Блок управления вентилятором |
24 | 7,5A USB-разъем (кокпит, перчаточный ящик); |
Розетка преобразователя 115/230 В. | |
25 | 15A Прикуриватель, центральная консоль |
26 | 15A Розетка информационной панели |
27 | 25A Розетка преобразователя, 115В / 230В. |
28 | 7,5A Предварительная установка магнитолы; |
Грузовой лифт; | |
Антенна преобразователя напряжения; | |
Розетка преобразователя, 115 В / 230 В для автомобилей с внешним аккумулятором. | |
S16 | |
30-1 | Не назначен |
30-2 | Не назначен |
30-3 | 5A Центральный замок |
30-4 | 5A Сигнализация (ATA) |
30-5 | Не назначен |
30-6 | 10A Блок управления электронным замком зажигания |
31 | 25A Пуск, реле контакта 15-II |
S17 | |
32 | Не назначен |
S18 | |
33 | 5A Датчик качества напряжения (SEB) |
S19 | |
34 | 10A Электроника для внутреннего освещения |
S1 | |
35 | 7,5A Advance Caravanning (ACU) — дом на колесах |
S2 | |
36 | 5A Панель управления кондиционером |
37 | 5A Электрический замок рулевого управления (ESTL) |
38 | 10A Рулевая колонка (SCSM) |
39 | 10A Антенна; |
Навигация; | |
Двустороннее радио . | |
40 | 5A Проблесковый маячок |
41 | 25A Радио мультимедийная система (C5 / NTG6), предварительная установка радио |
S3 | |
42 | Не назначен |
S4 | |
43 | Не назначен |
S5 | |
44 | 5A Панель управления мультимедийной системой |
45 | 5A Кронштейн зарядного устройства; |
Беспроводной мобильный интерфейс (WMI). | |
46 | 7,5A Мультимедийный соединительный блок (MMI) |
47 | 5A Гермес (модуль связи UMTS / LTE) |
48 | 5A Стационарное отопление Telestar |
49 | 5A Центральный дисплей |
S6 | |
50 | 5A Дополнительная фара левая (производитель кузовов с платформой) |
51 | 5A Дополнительная фара правая (производитель кузовов платформы) |
52 | 7,5A Блок управления подушками безопасности |
53 | 5A Диагностика |
54 | 5A Релейный источник питания |
55 | 7,5A Двигатель TS (Дизель), блок управления двигателем (OM651) |
S7 | |
57 | 10A Датчик частиц сажи; |
Датчик NOx; | |
Датчик частиц сажи (не для OM654) | |
58 | 10A Двигатель, рециркуляция выхлопных газов (EGR) (OM642 / OM651); |
Двигатель (не для OM654). | |
59 | 15A Датчик NOx до и после катализатора (не OM654) |
60 | 10A Лямбда-зонд |
61 | 7,5A Двигатель М274; Двигатель (OM642 / OM651). |
H2 | |
62 | 15A Блок управления двигателем (не для OM654) |
63 | 20/25A Блок управления двигателем;Двигатель (М274); |
Двигатель (не для OM654). | |
S8 | |
64 | 30А Контроллер кузова |
65 | 30А Контроллер кузова |
66 | 15А Вентилятор на крыше |
67 | 25А Блок управления дозированием топлива (FSCM) |
68 | 15А Правая светодиодная фара |
69 | 15А Левая светодиодная фара |
H2 | |
70 | 30А Дворники |
Реле
R1 | 30A Резерв |
R2 | 50A Клемма 87, двигатель |
R3 | 30A Клемма 87, модуль общего привода (CPC) |
R4 | 40A Терминал 15-1 |
R5 | 40A Включает и выключает дворники. |
R6 | 40A Резерв |
R7 | 40A Скорость дворников |
R8 | 40A Клемма 50, стартер |
R9 | 50A Клемма 15R (автомобили без дополнительного аккумулятора) |
R10 | 30A Терминал 15-2 |
R11 | 50A Клемма 15R (автомобили без дополнительного аккумулятора) |
