Масляный картер

Устранение внутренних утечек.

Если причиной больших внутренних утечек (угара) является затвердевание маслосъемных колпачков, то также рекомендуем вначале попробовать простой и недорогой способ – немецкую присадку Liqui Moly Oil Verlust Stop.

Важным моментом профилактики утечек масла является использование антифрикционных присадок, которые снижают трение и препятствуют износу двигателя. Антифрикционные присадки в двигателе продлевают его ресурс за счет сокращения износ колец, что позволит уменьшить расход масла в двигателе. Подробнее о различиях в антифрикционных присадках можно почитать здесь.

Составная часть профилактики износа заключается в использовании правильных и рекомендованных для данного типа техники смазочных материалов и регулярной промывки двигателя перед заменой смазочных средств, соблюдение рекомендованных интервалов замены. Подобрать необходимую промывку можно здесь.

Кроме того, необходимо помнить, что ускоренному расходу на угар способствует неправильная работа топливной системы. Например, если форсунки загрязнены, то они осуществляют неправильный распыл топлива в камеру сгорания, что напрямую коррелируется с величиной расхода (угара) масла.

В этом случае следует произвести очистку топливной системы, для чего также есть недорогое и простое решение – топливные присадки (в бак). Следует выбирать присадки известных уважаемых брендов, которые не только произведут очистку топливной системы, но и сделают это безопасно для всей топливной аппаратуры. Мы рекомендуем выбирать присадки в топливо немецкой компании Liqui Moly. Более подробную информацию можно почитать здесь.

ИТОГ

У каждого двигателя есть четко установленная норма потребления смазочных средств. Существует нормированный уровень расхода и расход масла больше нормы. Уровень потребления, не соответствующий установленным нормам, имеет место быть в связи с двумя факторами: внешними утечками и внутренними (угар). Если степень расхода масла небольшая и появилась сравнительно недавно, есть простые и недорогие способы устранения этой проблемы. Для этого, в первую очередь, используйте герметик масляной системы. Предотвратить не соответствующее нормам потребление вам помогут промывки масляной системы, антифрикционные присадки и присадки в топливо. Если расход выше оптимального, то от этого могут появиться иные причины увеличенного расхода масла, что, в свою очередь, приведет к большим тратам на ремонт двигателя.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Немного экзотики

В 90-е годы на Горьковском автозаводе был начат выпуск лицензионного дизеля австрийской фирмы Steyr, который производился около 10 лет под индексом ГАЗ-560. В те годы еще не в ходу был термин «инновационные» решения. Хотя, что касается таковых, их было в этом агрегате хоть отбавляй.

Даже сейчас таких, пожалуй, не встретить. Поскольку в нашей статье речь идет о такой детали автомобильных двигателей, как масляный поддон двигателя, расскажем об устройстве этого узла в моторе, который совершил прыжок в будущее.

Начнем с того, что здесь вместо привычных блока цилиндров и головки блока была одна деталь — моноблок, который устанавливался на упругих резинометаллических опорах в масляном картере двигателя. Картер состоял из двух алюминиевых деталей, соединенных между собой винтами.

После соединения получалась открытая только сверху емкость. Разъем проходил в вертикальной плоскости, и весь узел из-за охлаждающих рифлений на боковых поверхностях напоминал ажурную плетеную корзину, благодаря чему на производстве его так и звали — «корзина». Корзина крепилась с помощью упругих опор к шасси автомобиля.

Таким образом, подвеска моноблока была двойной: моноблок в корзине, а последняя на кузове. Кроме того, моноблок полностью находился в масляном резервуаре картера, а верхняя щель между ним и корзиной по всему периметру была закрыта резиновой манжетой прямоугольной конфигурации. Поддона в этой конструкции не было.

Чтобы получить доступ к ШПГ, нужно было разобрать картер: снять две крышки упругих опор моноблока, после чего отвинтить крепеж, соединяющий две боковых половинки картера, и снять их. После этого открывался доступ к деталям ШПГ. Естественно, сделать это можно было только после снятия двигателя с машины.

Разделы руководства

Кузов и покрытиеЗеркала и стекла
Люк крыши и бамперы
Отделка салона и наружняя
Панель приборов и консоль
Рама и крепление кузова
Ремонты боковых панелей
Ремонты кузова
Ремонты элементов задка
Ремонты элементов передка
Ручки замки
Сиденье
Система безопасности
Стеклоочистители
Элементы кузова

Общая информацияДорожное испытание
Идентификационные коды
Информация по обслуживанию
Использование мануала
Меры предосторожности
Обслуживание — бензиновые
Обслуживание — дизельные
Охрана здоровья
Поддомкрачивание и подъем
Технические приемы

Силовой агрегатДвигатель 2.7L Diesel
Двигатель 4.0L
Двигатель 4.4L
Контроль за парами топлива
Коробка передач
Охлаждение двигателя
Подача топлива
Привод агрегатов
Раздаточная коробка
Система выпуска газов
Система зажигания
Система запуска
Системы полного привода
Снижение токсичности выхлопа
Сцепление
Топливный бак и магистрали
Управление ускорением
Фильтрация воздуха
Электронная часть управления

ШассиАнтиблокировочная система
Вакуумный усилитель тормозов
Гидропривод тормозов
Динамическая подвеска
Задний ведущий мост
Задняя подвеска
Карданный вал
Колеса и шины
Передний ведущий мост
Передняя подвеска
Подвеска
Полуоси заднего моста
Полуоси переднего моста
Рулевая колонка
Рулевое управление
Система тормозов
Стояночный тормоз

ЭлектрооборудованиеАккумулятор и сиcтема зарядки
Группа электронных функций
Информационная система
Освещение
Приборы и контрольные лампы
Управление микроклиматом
Электрораспределение

Снятие поддона двигателя на ВАЗ 2107 и замена прокладки

Поддоном картера двигателя называется деталь, расположенная внизу автомобиля. Картер с поддоном — это одно и то же, поэтому в быту вовсе не обязательно использовать это словосочетание. Детально о том, что это за деталь, зачем она нужна, а также как снять поддон на ВАЗ 2107, рассмотрим в материале.

ЭТО ИНТЕРЕСНО: Замена фазорегулятора рено меган 2

Как снять масляный поддон ВАЗ 2107

Перед тем, как приступать к снятию и замене поддона на автомобиле ВАЗ 2107, необходимо разобраться с его назначением, местом расположения и повреждениями, которые влекут за собой необходимость менять картер.

Находится поддон снизу автомобиля, и для того, чтобы его увидеть и получить доступ, понадобится снять защиту. Конструктивно устройство представляет собой стальное основание, напоминающее крышку. В этой емкости находится моторное масло, поэтому для обеспечения герметичности, между картером и блоком цилиндров находится прокладка.

Снятие поддона картера ВАЗ 2107 необходимо выполнять при появлении деформаций, что влечет к вытеканию моторного масла из двигателя. На корпусе крышки имеется самая нижняя точка, в которой располагается пробка для слива моторного масла. Перед тем, как демонтировать масляный картер, надо сначала слить моторное масло.

Течь масла может возникнуть не только при деформациях картера, но еще и при нарушении целостности прокладки. Для устранения течи надо подтянуть болты крепления, и если это не помогает устранить проблему, тогда понадобится прибегнуть к смене прокладки.

Для начала автомобиль следует расположить на смотровой яме или эстакаде. Проводить работы под днищем без расположения автомобиля на яме или эстакаде, попросту очень неудобно.
На следующем этапе следует приступить к демонтажу защиты, которая крепится 4 болтами.
После снятия защиты требуется выкрутить пробку для слива масла. Если после выполнения процедур планируется поменять масло, то рекомендуется двигатель перед выкручиванием пробки прогреть до 40-60 градусов. Перед вывинчиванием пробки нужно подставить емкость, в которую будет стекать масло. Для этого можно использовать старую пластиковую канистру из-под масла.
Далее необходимо из-под капота произвести ослабление гаек крепления двух подушек двигателя. Гайки нужно ослабить, но не вывинчивать их полностью, чтобы исключить вероятность смещения двигателя. После ослабления гаек, надо приподнять двигатель, чтобы извлечь крышку. Без его поднятия, картер извлечь на семерке не удастся.
Для поднятия двигателя существуют разные способы. Первый способ заключается в применении траверсы в виде деревянного бруска, который укладывается параллельно радиатору. Через траверсу пропускается шпилька, предварительно закрепленная к мотору. Завинчивание гайки на шпильке приводит к тому, что двигатель медленно поднимается. Второй способ подразумевает применение лебедки. Третий способ самый простой и более доступный — использование ромбовидного домкрата, который располагается под коробкой и, воздействуя на нее, происходит поднятие двигателя. Когда двигатель упрется в гайки кронштейнов крепления подушек, можно продолжить дальнейшие манипуляции по замене нижней крышки.
По периметру необходимо вывинтить все болты крепления картера, которых в общем количестве 19 штук

Эти болты завинчены вместе с гайками, поэтому при их вывинчивании, важно не потерять их. К некоторым болтам трудно добраться, поэтому для этого рекомендуется пользоваться специальными шарнирными ключами с накидными или торцевыми головками.
После этого можно приступать к демонтажу крышки, а также последующей ее замене. Новый картер должен иметь аналогичную конструкцию

После смены процесс сборки выполняется в порядке обратном демонтажу.

Новый картер должен иметь аналогичную конструкцию. После смены процесс сборки выполняется в порядке обратном демонтажу.

При замене важно учитывать такие моменты, как пробка и прокладка. Пробка также имеет уплотнительный материал, который изнашивается, поэтому новый поддон должен поставляться с новой пробкой. Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее

Особенности замены прокладки рассмотрим далее

Если ее нет, то использовать старую не рекомендуется, и лучше купить новую или уплотнитель для нее. Особенности замены прокладки рассмотрим далее.

Как самостоятельно снять и установить масляный поддон

Это не сложная процедура, под силу большинству автолюбителей, хотя и требует некоторых навыков ремонта и наличия инструментов. В зависимости от марки автомобиля возможны нюансы. Например, в автомобилях ВАЗ классического семейства, с продольным расположением двигателя, нужно приподнимать движок. Поэтому перед тем как приступать к самостоятельной разборке, ознакомьтесь с руководством по ремонту вашего автомобиля.

Порядок демонтажа масляного поддона:

• Подготовьте чистую тару – это может быть канистра с широким горлышком либо обрезанная. Ее объем должен соответствовать, кол-ву масла в двигателе вашей машины;
• Заедьте на смотровую яму или эстакаду, вам будет удобней, если она будет достаточно глубокой, чтоб можно было стоять под машиной во весь рост;
• Прогрейте двигатель до температуры 50-60 градусов, моторное масло станет более жидким и текучим;
• Если установлена защита моторного отсека, то снимите ее, обычно она крепится на 3-4 болта;
• Аккуратно выкручивайте сливную пробку, подставив под нее заранее подготовленную тару, будьте осторожны — масло обязательно потечет вам на руки и возможно куда-то еще;
• Открутите масло-заливную пробку. После откручивания заливной пробки поток вытекающего масла резко усилится, следите за тем, чтоб оно текло в канистру и потери были минимальны;
• Дождитесь, пока все масло стечет, и приступайте к откручиванию болтов/гаек крепления;
• Если все болты откручены, а поддон картера не снимается усилием рук, это означает, что произошло склеивание деталей. Нужно по нему постучать резиновым молотком, аккуратно поддевать отверткой или другим плоским предметом, но так чтоб не повредить места соединения. Из-за царапин в дальнейшем может образоваться течь.

Теперь, когда поддон снят, можно проводить ремонт, а также увидеть устройство картера.

Замена прокладки картера двигателя на ВАЗ классика

Когда наблюдаются подтёки масла на картере двигателя, следует поменять уплотнительную прокладку между блоком цилиндров и поддоном, так как из-за халатного отношения, масло сочится ещё сильнее, что приводит к повышенному расходу масла. Возможен случай, когда поддон немного раскрутился и нужно просто подтянуть его болты. Этого хватит на некоторое время, но в идеале конечно, если уже проявились первые признаки подтёков масла, то лучше поменять прокладку. В настоящее время, прокладок поддона бывает три вида: резиновая, пробковая и металлическая. Из этих трёх, хорошим вариантом будет приобрести пробковую либо металлическую. Идеальный вариант, конечно, взять металлическую, она будет намного надёжнее, соответственно и стоить будет гораздо дороже. Вместе с прокладкой, советую купить автомобильный герметик, на который будете её усаживать. Лучше брать белый герметик, но и красный тоже будет неплохо. И замену прокладки картера будет очень хорошо совместить с заменой моторного масла. Работа выполняется без помощника, так что один человек без труда справится с этой работой.

Первое, что нужно сделать, это слить масло с двигателя. Делать это лучше всего на прогретом двигателе. Ёмкостью послужит тазик, который не жалко, обрезанная шести-литровая бутылка или канистра из-под старого масла, с вырезанной боковиной. Откручиваем защитный щиток двигателя, если он есть, подкладываем ёмкость под сливную пробку, которая располагается посередине картера и аккуратно откручиваем, потому как по началу масло будет сильно вытекать и может выбить пробку из рук. А пока масло стекает, можно сходить выпить чай например. Когда масло слилось, на дне поддона оно в любом случае остаётся, так что его трогать не обязательно, поэтому закручиваем пробку обратно. Кстати если же поддон не снимается, а просто нужно поменять масло, то при помощи трубки из-под капельницы и десяти-кубового шприца можно откачать всё масло на дне поддона.

Теперь можно откручивать болты крепления картера к блоку цилиндров. Основная проблема, с которой встречаются те, кому нужно снять поддон, это то, что его невозможно вот так сразу вытащить, потому что мешает маслоприёмник, который упирается в успокоитель масла внутри поддона, а также мешает поперечная балка. Поэтому нужно двигатель нужно немного приподнять. Для этого со стороны капота откручиваем мотор от подушек, подкладываем под колокол (картер сцепления) коробки передач домкрат, не забывая между ним и колоколом подложить деревянный брусок, чтобы ничего не повредить.

Когда будете поднимать двигатель, периодически следите за тем как он идёт со стороны капота. Поднимать его можно до того момента, пока задняя часть двигателя не упрётся в кабину. После этого, картер можно свободно достать, потянув его в сторону радиатора. Если поддон сильно прикипел к блоку цилиндров, то его можно поддеть с разных сторон плоской отвёрткой и тогда он отклеится.

Сняв поддон, осмотрите состояние коленчатого вала, шатунов и маслоприёмника. Сам маслоприёмник открутите от блока. С поддона удалите остатки старой прокладки, снимите успокоитель масла, и вместе с маслоприёмником всё вместе с картером хорошенько промойте дизельным топливом, бензином или керосином. Пока картер высыхает, с нижней части блока цилиндров удалите остатки старой прокладки и насухо протрите тряпкой.

Сам поддон жестяной, поэтому при сильном ударе в яму на дороге, его может повести, что также приводит к течи масла через него. Чтобы его выровнять, простучите его выступы молотком через деревянный брусок, установив картер на ровную поверхность. Далее наносим слой герметика на поддон, размазываем его, и устанавливаем сверху прокладку. Часто и густо при установке поддона на двигатель, прокладка смещается и становится очень проблематично попасть болтами в отверстия. Существует небольшая хитрость — берётся тонкая нить, которая продевается через отверстие поддона и прокладки и завязывается. Так проделывается с каждым отверстием, но можно завязывать и через одно

Важно, чтобы нить была тонкой, потому что толстая нить может порезать прокладку и тогда придётся идти в магазин за новой. Посадочное место картера на блоке цилиндров тоже смазывается герметиком, и затем устанавливается поддон и закручиваются болты крепления

Деформация, выдавливание

Нередко возникает самопроизвольная деформация прокладки. Нужно понимать, что данный уплотнительный элемент подвергается высоким нагрузкам, давлению и перепаду температур. И если со стороны улицы температура воздуха может составлять +15 градусов, то внутри поддона масло разогрето до 110 градусов Цельсия.

Также прокладка поддона подвергается деформациям из-за высокого давления в масляной системе. Что может стать причиной данного явления? Нередко сальники и прокладки выдавливает из-за грязного Элемент должен пропускать смесь масляных паров и конденсата во впускной патрубок. Если клапан не работает, под высоким давлением в двигателе выдавливает все уплотнительные элементы. Происходит это не сразу. Однако замена этих деталей обойдется в кругленькую сумму. Причем стоят дорого не только сами детали, но и работа по их замене (например, задний сальник коленчатого вала). Чтобы этого не случилось, периодически проверяйте систему вентиляции картерных газов.

Замена прокладки поддона картера на ВАЗ 2110 своими руками

Собственно, для чего необходима эта самая прокладка картера? Двигатель «десятки» включает в себя множество агрегатов, узлов и систем. Картер является корпусом двигателя и играет важнейшую роль. Ведь именно он вмещает все основные элементы двигателя внутри себя и обеспечивает им необходимую защиту, позволяет циркулировать маслу.

Основные причины для замены

На самом деле замена прокладки поддона картера у ВАЗ 2110 может потребоваться в случае ее повреждения. Причин не так уж и много:

• Удары по поддону картера;
• Деформация прокладки;
• Воздействие высокого внутреннего давления, которое нарушает целостность прокладки;
• Стечение сразу нескольких факторов одновременно.

Признаки неисправности

Если неправильно выполнить замену, разрыв может произойти вновь, внутрь картера попадут инородные частицы, герметизация будет недостаточной, что приведет к поломке двигателя или его отдельных компонентов.

Казалось бы, простая прокладка, но какой груз ответственности лежит на ней.

Чтобы определить необходимость замены прокладки, стоит обратить внимание на характерные признаки подобной проблемы:

1. Течет масло.
2. В масляной системе наблюдается снижение давления.
3. Уровень масла падает интенсивнее обычного.

Подготовка к работе

Большую роль в удачно проведенной замене прокладки поддона картера играет подготовка. Собственно, большого труда это мероприятие не составит.

• Загоните автомобиль на яму или поднимите при помощи подъемника;
• Обеспечьте качественный свет, чтобы вы имели возможность внимательно осмотреть состояние поддона;
• Снимите защиту картера, если предварительно вы ее установили на свой ВАЗ 2110;
• Поддон картера необходимо очистить, поскольку на нем скапливается большое количество грязи и масла. Также рекомендуется очистить прилегающие к поддону картера участки;
• Обнаружить течь проще всего на разогретом двигателе, но только при холостых оборотах. Это повысить давление в масляной системе, и покажет, насколько серьезная проблема с утечкой масла через прокладку поддона картера.

Замена прокладки поддона

Сейчас достаточно популярными стали различного рода герметики и добавки, которые позволяют устранять течи. Но это все происки маркетинговых компаний. На самом деле толку в этих средствах мало. Герметик может дать только временный результат, чтобы вы успели доехать до гаража или СТО, где можно будет поменять прокладку.

Попытки использовать подобные методы порой заканчиваются печально. Давление повышается, разрыв становится еще больше, масло вытекает чуть ли не полностью. Если подобная проблема застанет вас в пути, далеко от СТО, никто вам не позавидует.

Сейчас мы вам расскажем, как именно это делается.

1. Снимать поддон картера необходимо в случае протечки или во время ремонта двигателя. Если вам потребовалось отремонтировать мотор, а прокладку вы ранее ни разу не меня, советуем совместить эти два мероприятия.
2. Также демонтаж картера и установка новой прокладки дает возможность выполнить другую полезную процедуру для вашего автомобиля — замену масла. Совместите их.
3. Первым делом снимите брызговики с передних колес автомобиля.
4. Теперь слейте масло. Если вы хоть раз его меняли, проблем на этом этапе возникнуть не должно.
5. Открутите три болта, которые крепят нижнюю крышку картера сцепления и демонтируйте ее.

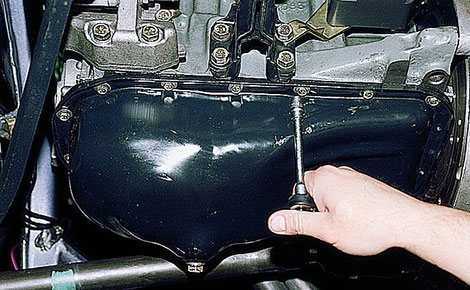

6. Вооружитесь головкой на 10, с помощью которой выкручиваются все 16 болтов, отвечающих за крепление поддона картера.
7. Снимите поддон. Его желательно будет очистить, как следует промыть специальными средствами.

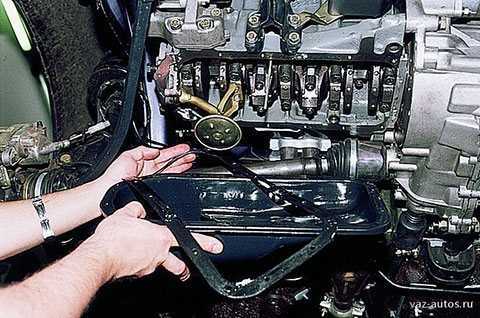

8. Сняв поддон, вы обнаружите на стыках прокладку. Если машина эксплуатируется достаточно давно, состояние ее будет не из лучших. Но вам уже все равно, поскольку вы планируетhttpе ее менять.
9. Удалите с места стыка старую прокладку, очистите поверхность от всевозможных загрязнений. Чем чище окажется соединение, тем надежнее сядет новая прокладка на свое законное место.
10. Все стыки рекомендуется укрепить при помощи специального автомобильного герметика. Сама по себе прокладка хорошо справляется с поставленной задачей, но никогда не лишним будет дополнить ее степень защиты. Герметик — это доступное удовольствие для каждого автовладельца.

Как видите, процедура замены прокладки поддона картера у отечественного автомобиля ВАЗ 2110 не представляет собой ничего сложного. Постарайтесь совместить выполнение сразу нескольких процедур, раз вы решились снимать поддон.Будем надеяться, что ремонтировать двигатель вам не придется, «десятка» послужит верой и правдой еще много лет.

Замена прокладки поддона ваз 21214

Внутренний объем двигателя должен быть герметичен. Поддон картера – съемная деталь, размещенная снизу силовой установки. Фактически — это расходная емкость для моторного масла. Если этот элемент подтекает – количество масла уменьшится, и будет нарушена система смазки. Последствия могут быть очень печальными – дорогостоящий ремонт изношенного, а то и заклинившего мотора.

Причины подтекания масла из поддона:

ВАЗ 2121 регулярно используется на бездорожье, не исключено касание дном двигателя грунта. Это экстремальная ситуация, которая может привести к пробоине.Также при ударе поддоном о землю, может деформироваться посадочная плоскость. Из-за такого повреждения часто рвется прокладка, обеспечивающая герметичность.Деформация картера от перегрева. Если размеры повреждения превышают толщину прокладки – масло начинает вытекать из двигателя.Избыточная затяжка болтов крепления приводит к разрушению прокладки.Обратная сторона медали – недостаточный момент затяжки. При обнаружении течи, затяните крепежные болты.Банальное разрушения от старости или низкое качество заводской детали.Если протяжка не помогла – предстоит несложный процесс замены.

Как самостоятельно поменять прокладку поддона

Единственное условие – наличие ямы в гараже, или эстакады. Несмотря на высокий клиренс, замена на уровне земли невозможна.Слейте отработанное масло. Для этого машина прогревается, затем надо подождать до 10 минут, пока жидкость соберется на дне поддона.

Важно! Примите меры против попадания горячей жидкости на тело. После отворачивания сливной пробки, сильная струя разбрызгивает масло во все стороны. Чтобы поменять прокладку – придется приподнять силовой агрегат на 15-30 сантиметров

Ослабляем крепления обеих резиновых подушек двигателя и откручиваем редуктор от креплений переднего моста и мотора

Чтобы поменять прокладку – придется приподнять силовой агрегат на 15-30 сантиметров. Ослабляем крепления обеих резиновых подушек двигателя и откручиваем редуктор от креплений переднего моста и мотора.

Возможные неисправности

Неисправности этой детали случаются, и игнорировать их опасно, так как потеря масла грозит серьезным и дорогостоящим ремонтом ДВС. Диагностировать их легко по подтекам масла — характерной небольшой лужице, которая остается на асфальте после ночной стоянки и мокрому поддону. Причинами подтеканий могут быть:

• слабо затянутый болт поддона картера;
• износ прокладки;
• слабая затяжка сливной пробки;
• трещины в металле.

Трещины в металле являются куда более серьезной проблемой, чем плохо затянутый болт. Они могут появляться в результате ударов о крупные камни, бордюры и тд. Даже в том случае если под картер установлена защита, треснуть он может из-за несоблюдения моментов затяжки болтов, рекомендованных производителем. Также трещина может возникнуть, если после замены масла или ремонта сильно затянуть сливную пробку. Она имеет слегка коническую форму, изготовлена из более твердого метала, и может разорвать поддон. Такую трещину трудно увидеть, и некоторые работники сервисов, пытаясь устранить течь возле пробки, затягивают ее еще сильнее, чем впоследствии усугубляют ситуацию.

Замена поддона картера и его прокладки на ВАЗ 2101-ВАЗ 2107

На сегодняшний день многим людям уже известна такая вещь как поддон картера, но далеко не все знают что же это на самом деле такое, когда его нужно менять и как его правильно заменить на автомобилях «классического» семейства — эти вопросы мы сегодня и разберём.

Для замены поддона и его прокладки, вам будет нужно заранее подготовить некоторые вещи: Во-первых обязательно запаситесь гаечными ключами, или же вместо них можно использовать удлинитель, карданные шарниры и накидные головки!

Где находится поддон картера и его прокладка?

Поддон располагается в самом низу двигателя автомобиля, к сожалению для того чтобы полностью увидеть поддон необходимо снять защиту картера, что и сделано на рисунке ниже:

Синей стрелкой указан прокладка, которая стоит между блоком цилиндров и картерным поддоном!

Когда нужно менять поддон картера и его прокладку?

Поддон подлежит замене при деформации, в связи с которой из самого поддона начало вытекать моторное масло которое в нём располагалось.

Прокладка поддона подлежит замене при сильном обжатии и при разорванности, как это понять спросите вы? Обычно при деформации прокладки, через неё начинает течь моторное масло, но течь так же лечится обычным подтягиванием болтов которые крепят поддон картера, но в том случае если подтягивание болтов не дало никаких результатов и течь не прекратилась, то в таком случае замените прокладку на новую.

Как заменить поддон картера и его прокладку на ВАЗ 2101-ВАЗ 2107?

Не всегда этот способ подходит людям для того чтобы снять поддон с автомобиля, потому что не у всех есть предметы которые этому по способствуют, поэтому в самом конце статьи размещён видео-ролик в котором без использования специальных средств показывается порядок снятия и замены поддона и прокладки!

Снятие:

• Прежде чем начать работу, загоните свой автомобиль на смотровую яму.
• Затем снимите защиту картера с автомобиля. (Как снять защиту, см. в статье: «Замена защиты картера»)
• После чего полностью слейте моторное масло, из двигателя автомобиля. (Как слить масло, см. в статье: «Замена масла в двигателе»)
• Следом отверните с обоих крайних сторон по две гайки которые крепят правую и левую подушку подвески двигателя к поперечине.

Далее установите поверх моторного отсека «Травесу» она указана цифрой «1» на фото, и после чего начните затягивать гайку под цифрой «2» и тем самым поднимите двигатель у автомобиля.

Поднимать двигатель нужно до того, пока концы обоих шпилек под цифрой «1» не совпадут с плоской частью кронштейнов опор двигателя, которые указаны под цифрой «2»!

Теперь с помощью гаечного ключа или же удлинителя с шарниром и накидкой головкой, отверните «19» болтов за счёт которых поддон крепится к двигателю.

Примечание!

Под каждым болтом находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

И в завершение, отвёрткой аккуратно отделите поддон картера от блока цилиндров и вследствие чего снимите его вместе с прокладкой.

Примечание!

В том случае если прокладка пристыла к блоку, тогда при помощи острого предмета снимите её а всю плоскость блока очистите от кусков прокладки!

Установка:

В начале чистой тряпочкой протрите при-валочную плоскость блока, а затем поддона картера.

Примечание!

Поверхности блока и поддона обезжиривать не нужно, при помощи таких средств как «Уайт-спирит» и.т.д. Потому что в дальнейшем, это позволит легко разобрать соединение!

• Далее смажьте обе стороны прокладки тонким слоем силиконового герметика, для того чтобы в будущем гарантированно устранить течь моторного масла через прокладку.
• И в завершение установите все снятые детали на своё место, в обратном порядке снятию.

Примечание!

Все деформированные детали замените на новые, а «19» болтов которые крепят поддон картера при установке закручивайте крест-накрест. При закрутки болтов, не прилагайте больших усилий потому что из-за этого может повредиться фланец картера и может деформироваться прокладка!

Дополнительный видео-ролик:

Более подробную инструкцию по снятию и замене прокладки и поддона, смотрите на видео-ролике который размещён чуть ниже:

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Рекомендуем прочитать:

Замена поплавка в бензобаке ваз 2107, снятие и установка с фото

Замена диодного моста на ваз 2112, для чего нужен, как определить неисправность, причины поломки

Как снять головку на ваз 2109

Как заменить тросик открывания капота на ваз 2107

ВАЗ 2110 как поменять лягушку на автомобиле, диагностика и замена

Как заводить ваз с толкача

Как снять панель приборов на ваз 2114 для замены лампочек

Ваз система смазки двигателя

Снятие и установка масляного поддона Volkswagen Passat B5

Инструкция подходит под бензиновые двигатели AWT 1.8, AZM 2.0 л.

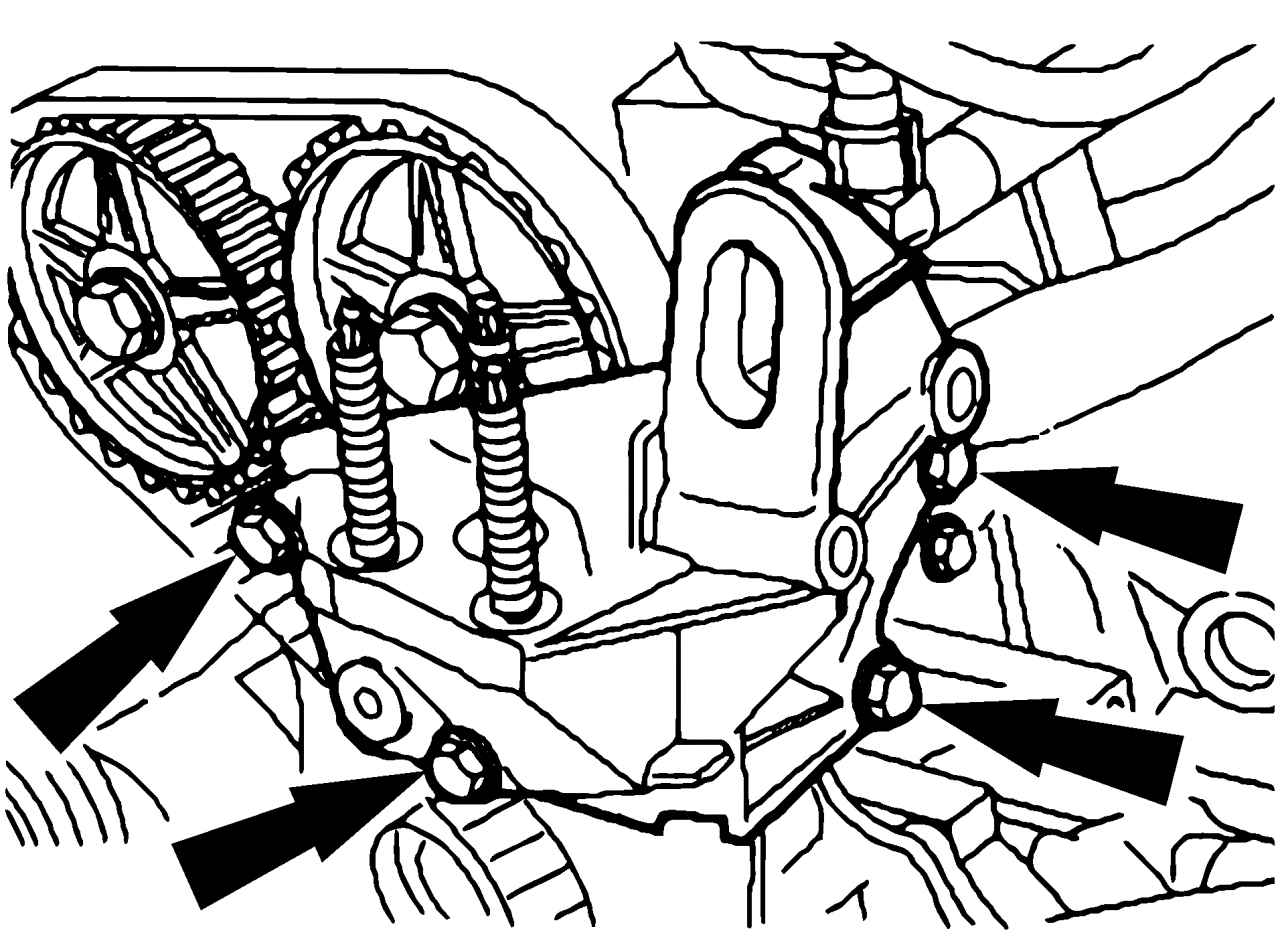

Снятие 1. Установите переднюю балку моторного отсека в сервисное положение. 2. Слейте моторное масло. 3. Отверните болты (стрелки) (30 Нм) и снимите упор двигателя (1) (рис. 2.5).

4. Отцепите от фиксаторов (стрелки) держатель (1) жгута проводки стартера (рис. 2.84).

5. Отсоедините сливной маслопровод турбонагнетателя от масляного поддона. Момент затяжки: 10 Нм.

Автомобили с АКПП

6. Отверните болты (стрелки) кронштейна (1) трубопровода (рис. 2.85).

Для всех автомобилей 7. Отсоедините разъем проводки датчика уровня и температуры масла.

8. Пометьте положение болтов (1) (25 Нм) и втулок (2) на левой и правой опорах двигателя (рис. 2.86). Отверните болты обеих опор двигателя. На автомобилях с двигателями 2.0 л снимите заднюю опору (25 Нм) впускного воздухопровода (сторона маховика).

9. Установите стойку для вывешивания двигателя MP 9-200 (рис. 2.87). Снимите траверсу MP 9-201.

10. Установите штифт (1) обратно в центральное устройство траверсы и закрепите его шплинтом. 11. Закрепите петлю траверсы MP 9-201 на шпинделе стойки MP 9-200. 12. Закрепите крюки траверсы MP 9-201 за подъемные проушины двигателя. Закрепите крюки при помощи вильчатых стопоров. 13. При помощи шпинделя стойки приподнимите двигатель примерно на 20 мм.

14. Подоприте подрамник передней подвески подъемником V.A.G 1202 А (рис. 2.88).

15. Отверните сначала передние болты (2 и 3) правого и левого кронштейнов опор двигателя (рис. 2.89). Отверните болты (4). Момент затяжки: 25 Нм.

Автомобили с МКПП

16. Отверните гайку (стрелка) левой опоры коробки передач до конца резьбы болта (примерно 4 витка резьбы) (рис. 2.90). Момент затяжки: 40 Нм.

Автомобили с АКПП

17. Отверните задний болт (2) левой опоры коробки передач на несколько оборотов и полностью отверните болт (1) (рис. 2.91). Момент затяжки: 27 Нм.

Для всех автомобилей

18. Отверните задний болт (2) правой опоры коробки передач на несколько оборотов и полностью отверните болт (1) (рис. 2.92). Момент затяжки: 27 Нм.

19

Осторожно опустите подрамник передней подвески подъемником V.A.G 1202 А (рис. 2.88).

20. Отводя гаражный подъемник, сместите стабилизатор поперечной устойчивости вниз. 21. Отверните болты крепления масляного поддона. Примечание. Для отворачивания и затягивания внутренних задних болтов крепления масляного поддона воспользуйтесь ключом 3185; для отворачивания болтов применяйте ключ с внутренним шестигранником 3249.

К обоим задним болтам крепления поддона доступ возможен через выемки в маховике (стрелка) (рис. 2.93). Для этого необходимо соответствующим образом прокрутить коленчатый вал.

22. Отделите масляный поддон. При необходимости высвободите поддон легкими ударами резинового молотка. 23. Сместите поддон влево, переместите левую часть подрамника передней подвески вниз и снимите масляный поддон. 24. Плоским скребком удалите остатки герметика с блока цилиндров.

25. Удалите остатки герметика с фланца масляного поддона при помощи дрели с насадкой с пластмассовой щеткой (рис. 2.94).

26. Очистите уплотняемые поверхности от остатков масла.

Установка

27. Отрежьте по передней метке наконечник тюбика с герметиком (диаметр отверстия: примерно 3 мм) (рис. 2.95).

28. Наносите полосу герметика толщиной 2-3 мм на чистую поверхность фланца масляного поддона. Полоса герметика должна проходить с внутренней стороны отверстий под болты (стрелки).

29. Нанесите герметик по всему периметру поддона указанным образом (рис. 2.96). В указанных местах (стрелки) в блоке цилиндров имеются отверстия; проследите, чтобы герметик не попал в них.

30. Перед установкой поддона вставьте вертикально в отверстия болты М10. 31. Установите масляный поддон и затяните болты крепления от руки. 32. Затяните крест-накрест болты М7 крепления масляного поддона. Момент затяжки: 15 Нм. 33. Затяните крест-накрест болты М10 крепления масляного поддона. Момент затяжки: 45 Нм. 34. Затяните болты крепления масляного поддона/коробки передач. Момент затяжки: 45 Нм.

Примечание. После установки поддона необходимо выждать не менее 30 минут перед заправкой моторного масла.

35. Дальнейшая установка проводится в порядке, обратном снятию. 36. Установите подрамник передней подвески.
