Особенность конструкции системы зажигания уаз-3151, -31512, -31514, -31519

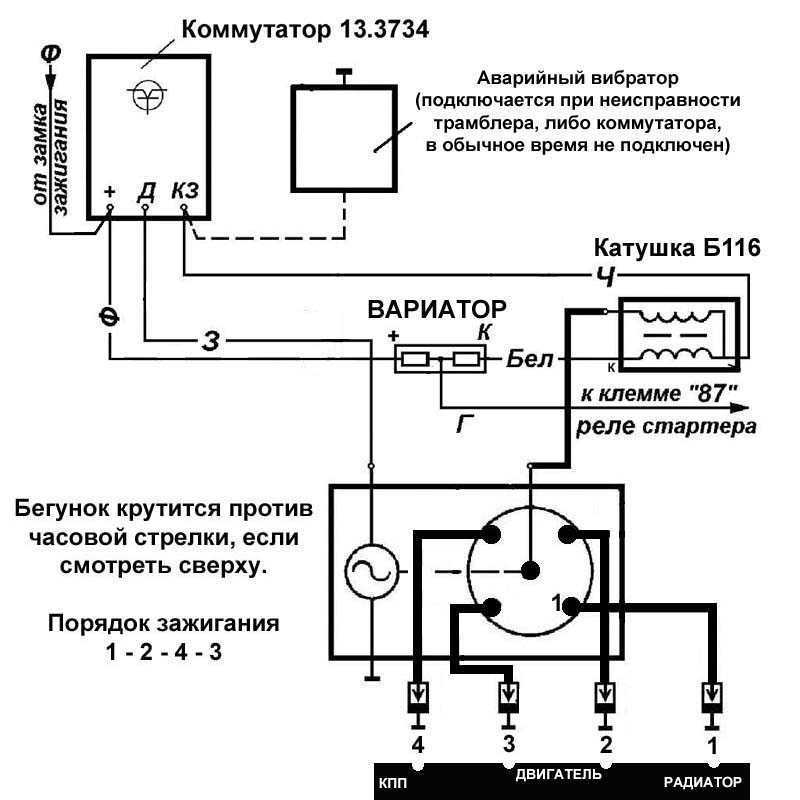

Схема зажигания уаз 31512 бесконтактная

Бесконтактная система зажигания (рис. 1) включает в себя приборы:Рис. 1. Схема бесконтактной системы зажигания

Устройство датчика-распределителя показано на рис. 2.

Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Центробежный регулятор автоматически изменяет угол опережения зажигания в зависимости от частоты вращения.

Датчик напряжения состоит из ротора и статора.

Ротор представляет собой кольцевой постоянный магнит с плотно прижатыми к нему сверху и снизу четырехполюсными обоймами, жестко закрепленными на втулке.

В верхней части ротора на втулке установлен бегунок.

Статор датчика представляет собой обмотку, заключенную в четырехполюсные пластины.

Статор имеет изолированный многожильный вывод, присоединенный к выводу датчика.

Второй вывод обмотки электрически связан с корпусом в собранном датчике-распределителе.

На роторе нанесена метка, на статоре стрелка, которые служат для установки начального момента искрообразования.

Сопротивление обмоток при температуре (25±10) °С, Ом:

вторичной. 13 000–13 400

Развиваемое вторичное напряжение максимальное, В. 30 000

Катушка имеет вывод высокого напряжения и два вывода низкого напряжения:

– вывод К – для соединения с выводом К добавочного сопротивления;

– немаркированный вывод – с выводом К3 коммутатора.

Величина активного сопротивления между выводами «+» и «С» (0,71±0,05) Ом, между выводами «С» и «К» – (0,52±0,05) Ом.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации.

На фото УАЗ 31514- надежный вездеход для многих целей

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

• дрель;
• саморезы;
• сверло;
• ключ на 38;
• ключ рожковый на 13;
• ключи накидные и торцовые на 10 и 8.

Узел на машине

Зажигание на УАЗ 469 делается следующим образом:

1. Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
2. Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
3. Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
4. Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб – в изоляторе.

Конденсатор

Принято говорить всегда о двух методах проверки трамблерного конденсатора. Первый способ заключается в замере емкости конденсатора, так как при падении ее, система зажигания начинает давать сбои, вплоть до полной остановки ДВС. Диагностировать емкость конденсатора легко удастся с помощью мультиметра с соответствующей функцией проверки емкостей.

Снимать конденсатор для проверки не обязательно. Можно будет отвернуть лишь его центральный контакт.

Алгоритм проведения проверки:

• Прибор устанавливается в режим до 20 микрофорат.
• Щупы мультиметра подсоединяются к корпусу конденсатора и его главному выводу.

0,20-0,25 мкф – это нормальное значение для вазовских моделей авто. 0,17-0,25 мкф – Газ, Москвич, Запорожец и другие модели ОА. Если показания прибора не совпадут с заводскими данными, то конденсатор неисправен.

Второй способ проверки конденсатора заключается в применении самодельного устройства с проверенным и рабочим кондером.

Вот, что делается:

• Проверяемый на машине конденсатор, отсоединяется от главного контакта и отводится в сторону.
• К освободившемуся контакту подключается один из щупов, зажимов самодельного устройства. Другой щуп – к массе (любому удобному месту корпуса трамблера).
• Запускается ДВС.
• Если его работа стабилизируется, на всех оборотах функционирует нормально, нет спадов и т. д., то сомнения в неисправности того конденсатора, что был, оправдываются на все 100.

Кроме того, при исправном конденсаторе искра между контактами трамблера бьет заметно, явно виднеется, если распределитель как это нужно разобрать (снять верхушку). А самое главное – ощущается разряд катушки, бьют характерные щелчки. И наоборот, если конденсатор неисправен, разряда катушки происходить не будет.

Пособие по замене трамблера с приводом маслонасоса

Перед тем, как установить новый трамблер с приводом, нужно взвесить свои силы, поскольку допускать ошибки при выполнении работ не рекомендуется.

Итак, как заменить и произвести установку распределителя:

1. Отключите зажигание и демонтируйте крышку трамблера, к ней подключены наконечники и высоковольтные кабеля.
2. Затем от распределительного механизма надо отключить провод, подсоединенный к коммутатору. Также надо отключить патрубок, подведенный к вакуумному регулятору.
3. Взяв гаечный ключ на 13, выкрутите две гайки, фиксирующие устройство и демонтируйте с силового агрегата механизм вместе с приводом маслонасоса.
4. Выполнив эти действия, сможете увидеть прокладку, расположенную под приводом. Если в результате этих действий положение коленчатого вала не изменилось, то просто произведите монтаж нового механизма, при этом проследите, чтобы бегунок был расположен напротив метки. Все действия производятся в обратном порядке. Когда установка будет завершена, производится регулировка угла опережения.
5. Если в итоге расположение вала поменялось, то перед установкой надо переместить поршень цилиндра 1 в верхнюю мертвую точку. Вам надо добиться совмещения меток на шкиве и указателя на самом моторе.

Как проверить катушку зажигания

Проверка необходима в следующих случаях:

• Механизм не глохнет при выключенном зажигании.
• Произошло короткое замыкание.
• Из строя вышли свечи системы зажигания.
• Греется катушка, из-за чего система перегружается.

Для того чтобы проверить катушку зажигания, необходимо выключить силовой агрегат и открыть капот. Затем нужно найти катушку. Для этого рекомендуется следовать по проводам, которые ведут от распределительного механизма в обратную сторону. После этого нужно отсоединить 1 высоковольтный провод от свечи зажигания. Перед процедурой необходимо подождать, пока двигатель полностью остынет. Для этого может потребоваться 15-25 минут.

Затем следует демонтировать свечу при помощи специальной насадки. Это нужно делать аккуратно и следить за тем, чтобы мусор не попал в отверстие, т.к. это приведет к неисправности силового агрегата. Необходимо подключить провод обратно к свече. Для выполнения этой операции рекомендуется использовать плоскогубцы с изолированными ручками.

После этого нужно дотронуться резьбовой стороной свечи до голого металла. При включенном зажигании все элементы электрооборудования транспортного средства начнут работать, это значит, что катушка функционирует исправно. Водитель, выполняющий ремонтные работы, должен видеть искру голубого цвета. Если ее нет, значит, система неисправна. Если возникает искра оранжевого цвета, значит, подается недостаточное количество напряжения. Причиной этого может стать плохой контакт, слабый ток или дефекты корпуса катушки.

Еще один способ проверки соединения катушки зажигания:

1. Снять катушку с автомобиля. Для этого необходимо отсоединить провода распределительного оборудования, убрать крепежные элементы с корпуса катушки, используя гаечный ключ.
2. Определить состояние механизма при помощи омметра. Нужно прикоснуться щупами к первичной обмотке, коснувшись 2 контактов одновременно. После этого необходимо замерить состояние вторичной обмотки и сравнить полученные показатели с заводскими, которые есть в руководстве по ремонту.

Перед началом выполнения работ необходимо установить транспорт на ровную поверхность и зафиксировать его специальными стопорными устройствами. Во время проверки устройства рекомендуется надеть защитную одежду (маску и очки, а также перчатки).

Описание СЗ на УАЗ

Как производится монтаж, настройка и регулировка схемы зажигания на АУЗ 417 или любом другом? Об этом мы расскажем ниже. Но для начала давайте разберемся в принципе работы узла, а также разновидностях СЗ.

Принцип работы СЗ

Как уже сказали, зажигание на УАЗ выполняет одну из основных функций при запуске силового агрегата. Благодаря этой системе осуществляется процедура воспламенения топливовоздушной смеси в цилиндрах силового агрегата путем подачи искры. Непосредственно искра подается на свечи зажигания, на каждый из цилиндров устанавливается по одной свече. Все эти СЗ функционируют в режиме очередности, воспламеняя горючую смесь в необходимый промежуток времени. Необходимо также учитывать, что система зажигания на автомобилях обеспечивает не только подачу искры, но и определяет ее силу.

Аккумулятор транспорта не в состоянии вырабатывать напряжение и ток, необходимые для воспламенения смеси, поскольку это устройство вырабатывает ток только определенной силы. На помощью приходится система зажигания, предназначение которой заключается в увеличении показателя мощности батареи машины. В результате применения СЗ АКБ позволяет передавать на свечи достаточное напряжение для поджигания смеси.

Виды систем зажигания

На сегодня различаются три основные вида систем зажигания, которые могут устанавливать на авто:

1. Контактная СЗ. Считается морально устаревшей, но продолжает успешно использоваться на транспортных средствах отечественного производства. Принцип работы заключается в том, что система выдает необходимый импульс, который появляется благодаря работе распределительного компонента. Само устройство контактного типа простое, и это плюс, ведь в случае поломке водитель всегда сможет произвести диагностику и ремонт самостоятельно. Стоимость заменяемых компонентов не высокая. Основными составляющими системы контактного типа являются батарея, КЗ, привод, свечки, конденсатор, а также прерыватель с распределителем.
2. Система бесконтактного зажигания, которая называется транзисторной. Таким типом оборудованы многие транспорты. Если сравнивать с вышеописанным видом, то система характеризуется рядом преимуществ. Во-первых, вырабатываемая искра имеет большую мощность, что обусловлено повышенным уровнем напряжения во вторичной обмотке катушки зажигания. Во-вторых, бесконтактная система оснащается электромагнитным устройством, позволяющим обеспечить стабильную работу, а также передачу энергии на все узлы. В результате, при правильной настройке ДВС, это позволяет не только увеличить мощность работы, но и сэкономить горючее. В-третьих, это удобство в плане обслуживания узла. Чтобы обеспечить работоспособность на протяжении долгого времени, после настройки и установки привода трамблера этот элемент нужно время от времени смазывать. Для обеспечения нормальной работоспособности элемент смазывается каждые десять тысяч километров пробега. Что касается недостатков, то это сложность ремонта. Отремонтировать устройство самому нереально, для этого требуется специальное диагностическое оборудование, которое есть только на СТО.
3. Еще один вариант СЗ — электронный, который на сегодня наиболее технологичный и дорогой, поэтому им оснащаются новые транспорты. В отличие от двух вышеописанных систем, система электронного зажигания характеризуется сложным устройством, которое обеспечивает работоспособность не только момента, но и других параметров. В настоящее время электронными системами оборудуются все современные машины. Ключевым преимуществом является более упрощенная процедура настройки угла опережения, а также отсутствие необходимости периодической проверки контактов на наличие окисления. На практике топливовоздушная смесь в двигателях с электронной СЗ практически всегда сгорает в полном объеме. Этот тип также имеет свои минусы, в частности, в вопросе ремонта. Своими руками его произвести нереально, поскольку для этого необходимо оборудование. Подробная инструкция по регулировке зажигания с помощью лампочки представлена на видео ниже.

Какие характеристики имеет генератор

УАЗ в заводском исполнении – довольно маломощный автомобиль. На ранних выпусках ток отдачи его генератора составлял всего 40А. Впоследствии параметр увеличился до 60А. Изменилась конструкция выпрямительного блока и регулятора напряжения. Какой имел штатный генератор УАЗ «Буханка»? Модель 452 – весьма ненадежный агрегат. О его проблемах, к счастью, можно с легкостью узнать по встроенному в приборную панель амперметру. Еще одной особенностью старого генератора является регулятор напряжения, выполненный в виде отдельного блока. При его неисправности, ввиду самовозбуждения обмотки, двигатель при выключении зажигания отказывался глохнуть.

Новые генераторы имеют другую конструкцию и, соответственно, иную схему подключения. Здесь регулятор напряжения встроен в щеткодержатель и выполнен единым блоком. Отличия касаются и приводного ремня. Старые устройства приводились узким ремнем, новые – более широким, поликлиновым. Генератор УАЗ «Патриот» имеет более мощный, с выходным током до 120А, поскольку на этом автомобиле установлено множество электрических потребителей, чего нет в предыдущих моделях.

Общая концепция

Контактная схема зажигания сама по себе неплоха, ведь ею пользуется человечество с появлением первого автомобиля. Но до возможностей бесконтактного зажигания ей, конечно же, далеко. Поэтому, многие владельцы УАЗов, стремясь улучшить работу силового агрегата, перенастраивают ее.

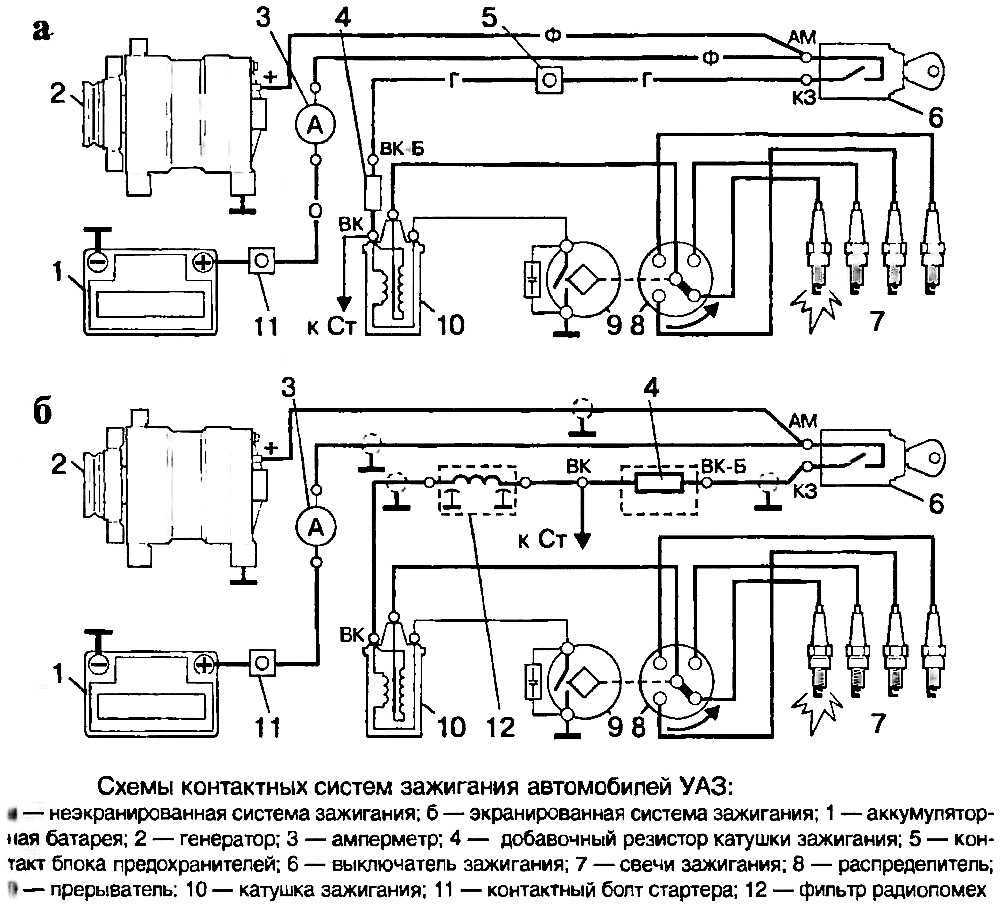

Общая схема зажигания для моделей УАЗ старых лет выпуска

И не только УАЗов, но и других отечественных авто, к примеру, переделкам подвергается и проводка Москвич 2141, и ряд других марок и моделей.

Эффект от модернизации

Что немаловажно, подкапотная и салонная электропроводка УАЗ 31514 остается практически без изменений, а сама переделка характеризуется установкой новых элементов под капотом. В результате:

В результате:

1. Двигатель начинает устойчиво работать на всех режимах;
2. Улучшается пуск «на холодную»;
3. Нормализуется расход топлива;
4. Мощность двигателя достигнет паспортных данных.

Отличия систем зажигания

Основное отличие двух систем – в моменте искрообразования:

• В классическом зажигании за это отвечает бегунок под крышкой трамблера при соприкосновении с контактом вывода на свечной провод. При этом подача высоковольтного импульса происходит с нарастанием. Он как бы смазывается, снижая мощность искры на электродах свечи.
• В бесконтактном зажигании коммутатор формирует заряд и выдает его практически мгновенно при получении сигнала от датчика Холла. В результате свеча формирует более мощную искру. Из отечественных авто повышенной проходимости подобная бесконтактная система зажигания есть у Нивы – смотри схема электропроводки ВАЗ 21213.

Электронный коммутатор часто закрепляют в УАЗах на перегородке с левой стороны Обратите внимание! Более мощное искрообразование способствует самоочищению свечи, т.к. топливо сгорает интенсивно, не оставляя отложений

Установка угла опережения зажигания на УМЗ-421, точная установка

На неработающем двигателе УМЗ-421 установочный угол опережения зажигания в конце сжатия в первом цилиндре должен быть 5 градусов до верхней мертвой точки. При этом вторая метка на демпферной части шкива коленчатого вала двигателя должна находиться напротив ребра-указателя крышки распределительных шестерен.

Установка угла опережения зажигания на двигателе УМЗ-421.

— снять крышку датчика-распределителя;— вывернуть свечу зажигания первого цилиндра;— закрыть пальцем отверстие для свечи первого цилиндра;— повернуть коленчатый вал двигателя до начала выхода воздуха из-под пальца

Это произойдет в начале такта сжатия;— убедившись, что сжатие началось, осторожно поворачивая вал двигателя, совместить отверстие на шкиве коленчатого со штифтом на крышке распределительных шестерен;— убедившись, что электрод бегунка установлен против вывода на крышке, помеченного цифрой «1», вывод для провода зажигания свечи первого цилиндра, затянуть болты, чтобы указатель октан-корректора датчика-распределителя совпал со средним делением октан-корректора;— ослабить болт крепления пластин октан-корректора к корпусу датчика-распределителя;— придерживая пальцем на бегунок против его вращения, для выбора зазоров в приводе, медленно повернуть корпус до совмещения метки на роторе и острия стрелки на статоре датчика-распределителя;— затянуть болт крепления пластины октан-корректора к корпусу датчика-распределителя и установить крышку датчика-распределителя на место;— установить высоковольтные провода в крышку датчика-распределителя в соответствии с порядком работы цилиндров 1-2-4-3, считая против часовой стрелки

После каждой установки угла опережения зажигания проверить точность установки зажигания, прослушивая двигатель при движении автомобиля. Для этого :

— прогреть двигатель до температуры 60-90 градусов, двигаясь на прямой передаче по ровной дороге со скоростью 20-40 км/час;— дать автомобилю разгон, резко, до отказа, нажав на педаль дроссельных заслонок;— если при этом будет прослушиваться незначительная и кратковременная детонация, то установка момента зажигания сделана правильно;— при сильной детонации повернуть корпус датчика-распределителя на одно деление шкалы октан- корректора против часовой стрелки, каждое деление шкалы соответствует повороту коленчатого вала на угол 4 градуса;— при полном отсутствии детонации повернуть корпус датчика-распределителя на одно деление по часовой стрелке.

После корректировки момента зажигания проверить его правильность, прослушивая двигатель при движении автомобиля. Необходимо зажигание отрегулировать так, чтобы при большой нагрузке двигателя прослушивалась лишь легкая детонация. При раннем зажигании, когда слышна сильная детонация, может быть пробита прокладка головки блока и могут прогореть клапаны и поршни. При позднем зажигании резко растет расход топлива и двигатель перегревается.

Точная установка зажигания с помощью стробоскопа.

Более точная установка угла опережения зажигания производится с помощью стробоскопа. Для этого следует:

— присоединить датчик стробоскопа к проводу высокого напряжения свечи первого цилиндра;— завести и прогреть двигатель;— проверить двигатель и при необходимости отрегулировать частоту вращения коленчатого вала на холостом ходу в пределах 700-750 оборотов в минуту;— включить стробоскоп и направить его на ребро-указатель на крышке распределительных шестерен, при этом должны быть видны ребро-указатель и три неподвижных метки на шкиве-демпфере коленчатого вала.

При правильно установленном зажигании напротив ребра-указателя должна находится зона между первой и второй метками шкива-демпфера. Если положение ребра-указателя и меток не соответствует указанному, то необходимо ослабить болт крепления датчика-распределителя к корпусу привода и при работающем двигателе и включенном стробоскопе поворачивать корпус датчика-распределителя до оптимального положения ребра-указателя и меток.

Крышка

Крышка распределителя – это первая составляющая, на которую стоит обратить внимание. Именно в этой части трамблера происходят самые важные действия, именно здесь больше всего нагрузки

В связи с этим крышка и ее элементы приходят в негодность раньше остальных.

Помимо крышки, часто в зону риска из элементов трамблера попадают ротор, контактная группа, датчик холла, подшипники и т. д.

Итак, симптомы неисправной крышки распределителя незамысловаты, однако коварны. Сам мотор может начать дергаться в процессе езды, обороты его проваливаться или не набираться вовсе. А в дождь проблема даст о себе знать еще больше, вплоть до невозможности проехать и пару метров.

Крышку можно проверить самостоятельно, достаточно хорошенько осмотреть ее при хорошем освещении. Неудовлетворительное состояние эбонитового материала, стертость контактов или наличие на нем налета, влаги и конденсата – все это явно свидетельствует о наличии каких-то проблем с крышкой.

Самое опасное в крышке, это трещины. Отсюда будет утекать ток. При этом вовсе не обязательно, чтобы трещины были большие. Даже через микротрещины может выходить токовая энергия.

Для эффективного осмотра, крышку рекомендуется полностью снять, очистить. Подвергать осмотру следует и с внешней, и с внутренней стороны. Любой дефект, обнаруженный на корпусе либо на контакте, уже повод для ремонта или замены крышки.

Перевод системы зажигания на работу в аварийном режиме

Для перевода системы зажигания на работу с аварийным вибратором выключаем зажигание

Под панелью приборов с правой стороны плоской отверткой откручиваем винт крепления наконечника провода к выводу «КЗ» коммутатора

Присоединяем наконечник провода к выводу вибратора и крепим его винтом

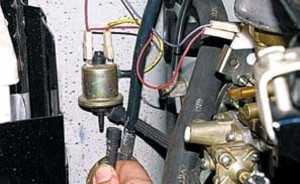

В моторном отсеке снимаем шланг со штуцера клапана экономайзера принудительного холостого хода



Снимаем шланг с центрального штуцера электромагнитного клапана системы ЭПХХ



Надеваем этот шланг на штуцер клапана экономайзера

Теперь система зажигания будет работать в аварийном режиме

Срок службы аварийного вибратора ограничен 30 часами работы

Поэтому при первой возможности необходимо устранить неисправность системы зажигания: заменить коммутатор или статор датчика-распределителя и перевести систему в рабочий режим.

Для этого подсоединяем провод к выводу «КЗ» коммутатора и возвращаем шланги системы ЭПХХ на прежние места

После длительной работы системы зажигания на аварийном вибраторе необходимо заменить вибратор новым

Для замены коммутатора:

Отключаем минусовую клемму аккумулятора

Помечаем порядок подсоединения проводов к выводам коммутатора



Откручиваем отверткой три винта крепления наконечников проводов к выводам коммутатора и отсоединяем провода

Крестовой отверткой откручиваем два винта крепления и снимаем коммутатор

Устанавливаем коммутатор в обратном порядке

Замена аварийного вибратора

Если вибратор был включен в систему зажигания, отключаем его

Крестовой отверткой откручиваем два винта крепления вибратора к кузову и заменяем аварийный вибратор

Катушка зажигания Б7-А.

Представляет собой трансформатор, преобразующий низкое напряжение первичной цепи в высокое напряжение вторичной цепи. При работе двигателя ток в первичную обмотку катушки проходит через добавочный резистор расположенный в изоляторе между лапами скобы крепления катушки. При запуске двигателя стартером этот резистор автоматически выключается и ток в первичную обмотку поступает, минуя его, чем достигается усиление искры и облегчение пуска двигателя.

Прерыватель-распределитель зажигания Р119.

Имеет центробежный и вакуумный регуляторы, автоматически изменяющие угол опережения зажигания, и октан-корректор для ручной регулировки угла зажигания в зависимости от октанового числа применяемого бензина. Центробежный регулятор изменяет угол зажигания в зависимости от частоты вращения коленчатого вала двигателя или валика распределителя.

Схема работы центробежного регулятора опережения зажигания.

Характеристики центробежного регулятора.

Частота вращения валика распределителя, об/мин / Угол опережения по кулачку прерывателя, град : 200/0-3, 500/3-6, 1000/8-11, 1900-2200/17,5-20.

Вакуумный регулятор изменяет угол зажигания в зависимости от нагрузки двигателя, разряжения в смесительной камере карбюратора.

Характеристики вакуумного регулятора.

Разряжение в смесительной камере карбюратора, мм рт. ст. / Угол опережения зажигания, град : 60/0, 100/0-2.5, 200/5.5-8.5, 280/10-13.

Октан-корректор служит для изменения угла опережения зажигания в зависимости от октанового числа применяемого бензина. С помощью октан-корректора можно изменять угол опережения зажигания в пределах +-10 градусов по углу поворота коленчатого вала.

Включатель зажигания и стартера типа ВК330.

Служит для включения и выключения тока в первичной цепи системы зажигания и для включения стартера. На пластмассовом изоляторе включателя размещены зажимы АМ (амперметр), КЗ (катушка зажигания), СТ (стартер) и ПР (приемник). Зажим АМ находится под постоянным напряжением.

Свечи зажигания и провода высокого напряжения.

Для воспламенения рабочей смеси в камере сгорания цилиндров двигателя применены свечи зажигания А12БС не разборной конструкции. Длина ввертной части корпуса свечи равна 14+-0,5 мм, резьба метрическая М14х1,25, зазор между электродами 0,8—0,9 мм.

Провода высокого напряжения, соединяющие катушку зажигания с распределителем и распределитель со свечами зажигания, изготовлены из провода ПВЛ-1. К центральному электроду свечей провода подсоединяются с помощью наконечников, внутри которых вмонтированы подавительные резисторы сопротивлением 8—13 кОм.

Рекомендации экспертов, как правильно настроить

Итак, как выставить самостоятельно угол опережения, чтобы добиться правильной работы двигателя УАЗ:

1. В первую очередь вы должны зафиксировать свой автомобиль на одном месте, для этого потяните за рычаг стояночного тормоза. Проверните коленчатый вал так, чтобы поршень цилиндра 1 попал в ВМТ (верхнюю точку). При этом нужно добиться того, чтобы отверстие на шкиве коленвала совпадало с риской, отмеченной на крышке распределительных шестеренок.
2. После этого с распределительного механизма следует снять крышку. После демонтажа вы сможете увидеть бегунок, который расположен внутри самой крышки, напротив контакта. При отсутствии бегунка следует еще раз провернуть коленчатый вал на 180 градусов, после чего выставить октан-корректор на 0. Используя гаечный ключ, вам необходимо будет завернуть винтом указатель к корпусу распределительного механизма так, чтобы добиться его совмещения со средней риской. Когда эти действия будут выполнены, болт крепления, с помощью которого пластины крепятся к корпусу трамблера, надо немного ослабить.
3. Затем, удерживая на одном месте бегунок при помощи пальца для недопущения его вращения, надо аккуратно провернуть сам корпус, это позволит удалить возможные люфты в приводе. Корпус необходимо поворачивать до тех пор, пока вы не добьетесь совмещения острого конца лепестка статорного механизма с красной меткой, расположенной на роторном устройстве. После этого саму пластину надо закрепить к корпусу, используя соответствующий болт.
4. Когда вы выполните эти действия, вам надо установить крышку контроллера на место и произвести проверку высоковольтных кабелей. Нужно удостовериться в том, что эти провода установлены в правильной последовательности с учетом порядка работы цилиндров. Когда вам удастся правильно настроить угол опережения, то необходимо убедиться в том, что вся процедура была выполнена верно.
5. Для диагностики правильности выполненных действий надо завести мотор вашего УАЗика и подождать примерно 5-10 минут, пока силовой агрегат не прогреется. Рабочая температура мотора составляет около 90 градусов, можно подождать, пока ДВС прогреется до 80 градусов. Затем вам надо выехать на ровную дорогу и разогнать автомобиль до 40 км/час, после чего следует резко нажать на газ. В этот момент автомобиль ускорится и если при увеличении скорости до 60 км/ч из-под капота раздастся кратковременная детонация (металлический стук), то это говорит о том, что все действия были выполнены правильно. В случае, если детонация слишком долгая, то потребуется еще отрегулировать систему. Для этого корпус распределительного механизма нужно будет повернуть на одно деление или наполовину, при этом проворачивать его надо против часовой стрелки. Если же диагностика показала, что стука «пальчиков» вовсе нет, то угол опережения следует увеличить. Для этого механизм следует повернуть в обратную сторону.

Характеристики 417 двигатель УАЗ

Подробный обзор автосигнализации tomahawk tw-9020: характеристики, инструкция по установке, настройке и эксплуатации, отзывы владельцев

Базой для силовой установки УАЗ 417 послужил 414 мотор, выпускавшийся до этого. В сравнении и предшественником, агрегат получил новую головку остова цилиндров, увеличенную степень сжатия. Что касается газораспределения, то появился новый распределительный вал и клапана впуска (сечение стало больше). Головка остова получила округлённый профиль выводных каналов под механизм образования смеси с двумя камерами.

417 двигатель УАЗ характеристики:

Разъяснение	Показатель
Предназначение мотора	«469», «452»
Года выпуска мотора	1989-настоящее время
Горючее мотора	Бензин (А-76)
Нормативы экологии мотора	«Евро-0»
Сколько тактов у мотора	«4»
Объем 417 двигателя УАЗ (л)	2,45
Сплав блока мотора	алюминий
Камера объёмного вытеснения мотора (шт.)	«4»
Размещение камер мотора	рядное, вертикальное
Клапан мотора, итого (штук)	«8»
Порядок работы цилиндров 417 двигателя УАЗ	«один/три/четыре/два»
Камера объёмного вытеснения, поперечник (м)	0,092
Расстояние между крайними положениями вытеснителя (м)	0,092
Сдавливание	7
Мощь мотора (л.с.)	92
Импульс, поворачивающий коленчатый вал (Нм)	172
Масса мотора (кг.)	166
Срок службы мотора (км.)	150000
Питание мотора	карбюратор
Расход бензина: трасса*смесь*город (л/сотню)	8,4*10,6*14,5
Генератор	3 фазы, 75А, 14В
Зажигание мотора	трамблёр
Система нанесения смазывающей жидкости	давление + пар
Объём масла в 417 моторе (л)	6
Масло для мотора	5W-30 (40), 0W-30 (40)
Расход смазки, (л/1000 км)	0,6
Охлаждение жидкостное	замкнуто, вентиляция
Жидкость охлаждения, количество (л.)	10,7

УАЗ-469:

Силовая установка имеет некоторые особенности, не характерные для моторов такого типа, к особенностям относят:

• Уплотнение гильз в остове резиновыми, а не медными кольцами;
• Первые моторы выпускались без рёбер жёсткости, позже появилось 4 ребра;
• Подача и забор жидкости охлаждения из головки остова;
• Объединённый коллектор выпуска;
• Купольная форма камеры сгорания.

Условия эксплуатации

Опытные автолюбители по-разному оценили модификацию автомобиля. В сравнении с предшественницей – УАЗ 469, новый «триста пятнадцатый»:

1. Стал более комфортабельным, чему способствовали переделки салона и ходовой;
2. Потерял во внедорожных качествах, поскольку получил редукторы с измененными передаточными числами.

На практике это выражалось в следующем:

1. При эксплуатации в условиях бездорожья старый «469» легко преодолевал грязь благодаря «военным мостам»;
2. Новый УАЗ мог «закопаться» в болотистой местности из-за установки «гражданских» мостов;
3. Максимальная скорость «469» не превышала на трассе 90-100 км/ч;
4. Новый УАЗ 31514 разгоняется до 120-130 км/ч.

Многие владельцы УАЗов знают о капризах классического зажигания, которое иногда преподносит неприятные моменты. И нередко народные умельцы находят способы модернизации проблемного узла или целой системы. И об одном таком способе улучшения системы запуска своими руками и пойдет речь в данной публикации. На фото УАЗ 31514- надежный вездеход для многих целей
