Замена рхх ваз 2114 8 клапанов

Как проверить датчик холостого хода?

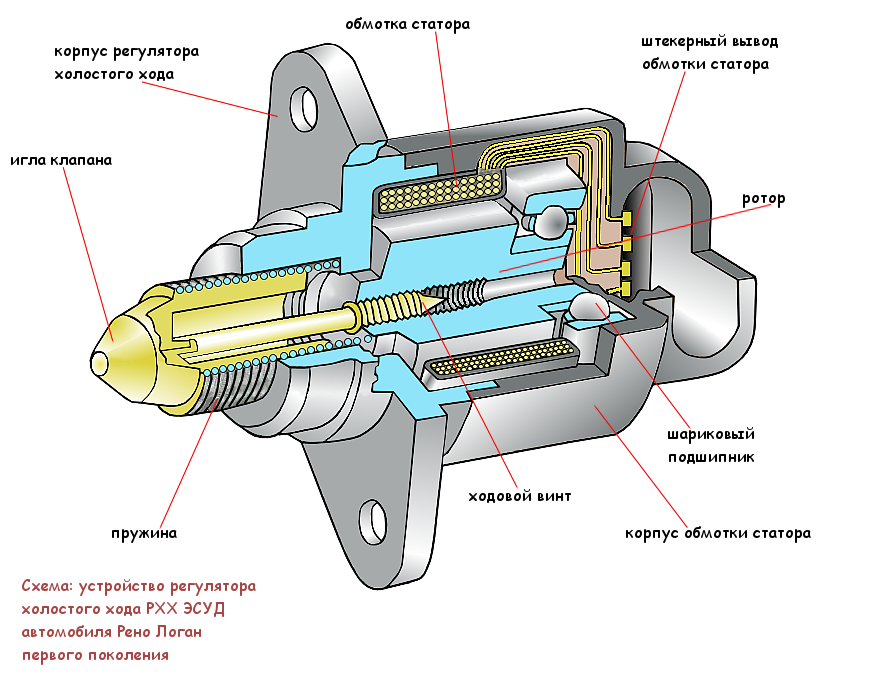

Работа РХХ не
связана с ЭБУ. Блок управления силовым агрегатом устанавливает необходимый вылет
штока. Делает он это, подавая определенное количество электрического тока на
шаговый моторчик. Но электроника не способна определить расположение штока, из-за
чего фиксации настоящих и необходимых значений не происходит. Поэтому при
появлении проблем не загорается Check Engine. При самостоятельной диагностике
обычно удаётся выявить только незначительные повреждения.

Ниже типичные ошибки с расшифровками:

Р0505 — означает, что неисправность кроется в цепи
управления;
Р0506 — произошла блокировка датчика, обороты понижены;
Р1509 — цепь устройства перегружена;
Р1513 — в цепи управления произошло КЗ;
Р1514 — в цепи обрыв (замыкание также возможно).

Причины поломки

Наиболее часто встречающиеся поломки РХХ на ВАЗ 2114:

Подсос воздуха со стыков;
Загрязнение шляпки;
Выход из строя якоря РХХ;

Подсос воздуха со стыков

Такая проблема встречается из-за нарушения герметизации стыков двигателя из-за выпадения заклепок или устаревания уплотнительного кольца, что приводит к подсосу неучтенного воздуха. Неучтенный воздух приводит к неправильно составленной топливной смеси и, следовательно, к неправильной работе ДВС с перебоями.

Загрязнение шляпки (клапана)

Загрязнение происходит из-за попадания картерных газов в дроссельный узел, что приводит к образованию нагара на клапане РХХ. Картерные газы появляются в ДУ из-за изношенной ЦПГ, а малая вентиляция (сапун) подключается к впускной гофре.

Перегорание якоря

В постоянном двигателе якорь имеет обмотку, которая из-за подклинивания, перегорает и выводит РХХ из строя. Такая поломка встречается довольно часто.

Как заменить РХХ на 1,6-литровом инжекторном двигателе

Особенностью технического обслуживания впрыскового силового агрегата объемом 1,6 л, устанавливаемого под капот ВАЗ 2114, является несколько затруднительный процесс замены РХХ.

Видеоролик о причинах неправильной работы РХХ

https://youtube.com/watch?v=nBlCBIkFob8

Если на полуторалитровом моторе все делается буквально на одном дыхании — в соответствии с вышеприведенной инструкцией — то более мощный двигатель требует к себе больше внимания.

Порядок замены:

Снимите защитный кожух двигателя;
Ослабьте хомут крепления патрубка воздушного фильтра и отсоедините саму гофру;
Далее необходимо отцепить тросик дроссельной заслонки;

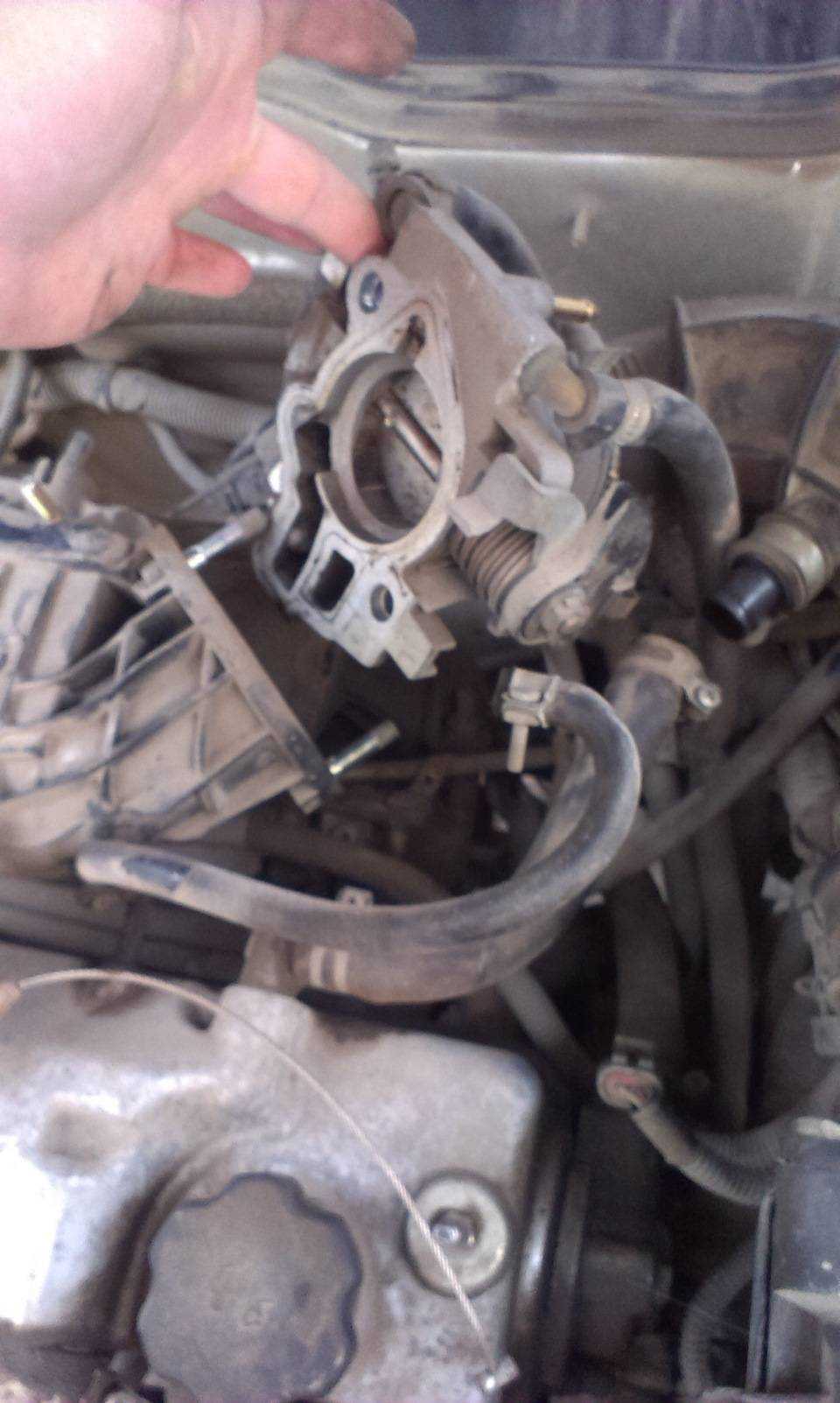

Путем откручивания двух гаек на 13 снимается весь дроссельный узел;
Чтобы лишний раз не лезть в мотор, можно почистить дроссельную заслонку карбюраторным очистителем;
От датчика отсоединяются провода, выкручиваются 2 винта;
Установка нового датчика и сборка производятся в обратном порядке.

Регулировка КХХ

Блок управления клапаном может быть установлен

Тем не менее, четырехколесный тормоз выполняет свою задачу только в том случае, если водитель может достичь указанной цели с помощью педали тормоза, которая как можно короче, без блокировки колес. Однако физическая сила водителя всегда остается в ограниченных пределах, в то время как с другой стороны ход педали не может выходить за определенную степень в интересах удобной и безопасной работы тормоза. В этом варианте осуществления четырехколесного тормоза тормозная работа, выполняемая водителем, распределяется по тормозам всех четырех колес. Чтобы сделать тормозное усилие, связанное с отдельным колесом, все еще эффективным, необходимо заставить тормозную связь относительно высоким отношением. Это, в свою очередь, имеет недостаток небольшого хода педали, который вряд ли учитывает малейший износ и является обстоятельством, которое при движении на длинных склонах может стать весьма неприятным в результате постепенного уменьшения торможения во время спуска может быть достигнуто.

Очень важно постараться вывести регулировочный винт примерно на тот же уровень, что и прежде. От этого зависит качество и эффективность холостого хода, а также многие другие технические показатели

Процесс настройки схож с тем, что был описан в пункте «диагностика». Необходимо выполнить следующее:

запустить и прогреть двигатель,
подержать в течение 2-х минут на 2000 оборотах,
дать газу несколько раз;
заглушить мотор и отключить датчик положения дроссельной заслонки;
снова запустить мотор, поднять обороты и плавно отпустить газ.

Если автомобиль после этого глохнет, то необходимо подкрутить регулировочный винт. Именно таким способом происходить настройка. Количество оборотов должно составлять:

Однако в другой конструкции тормоза, которая не является четырехколесным тормозом, было отменено немедленное торможение задних колес, чтобы тормозить значительно более быстрый проходной вал на месте; таким образом, приведение в действие педали было применено к переднему колесному тормозу и трансмиссионному валу. Эта компоновка снова имеет недостаток в том, что дифференциал должен поглощать весь незначительный тормозной момент и что влияние дифференциала на задние колеса, которое, как известно, способствует вращению транспортного средства во время торможения, не отменяется, как в случае прямого торможения задним колесом случай.

Примерно 530-630 об/мин для ручной КПП;
Примерно 600-700 об/мин для автоматической КПП.

Промывка клапана холостого хода своего автомобиля должна помочь добиться более чистого и плавного запуска, а также стабильной работы на малых оборотах. Двигатель не должен «чихать» или глохнуть в обычных условиях

Так что следует позаботиться о необходимых мерах предосторожности и выполнить всё необходимое заранее

Исходя из этих соображений, автомобильная техника начала выпускать механически действующие тормоза, которые не зависят от физической силы водителя и, таким образом, способны тормозить все колеса в достаточной прочности с достаточно большим резервным ходом тормозных колодок.

Воспроизводится диаграмма пневматической тормозной системы для легковых автомобилей. Воздушный пресс, а также все другие устройства тормозной системы отлиты из силумина. Привод целесообразно от вала управления или от вспомогательного вала, служащего для управления регулятором, насосом охлаждающей воды и другими вспомогательными устройствами. Если вторичный вал трансмиссии имеет достаточно большой момент инерции, так что он не слишком быстро останавливается во время переключения при относительно высоком сопротивлении привода воздушного пресса, его также можно приводить в движение от этого вала.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

Плавающие обороты на холостом ходу;
Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

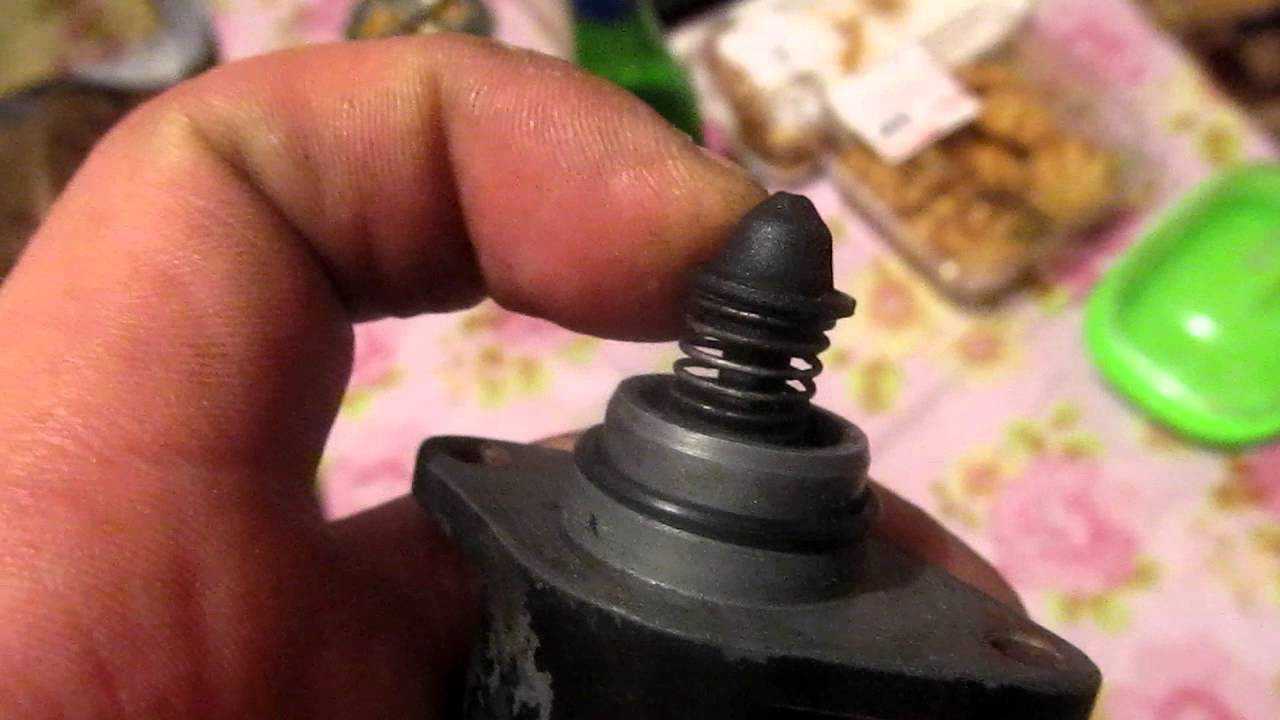

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
Включите на несколько минут зажигание, а затем выключите его.
Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Неисправности РХХ

Машина постоянно глохнет на холостых оборотах
После перевода коробки в нейтральное положение двигаетль глохнет.
При холодном пуске двигателя, обороты сразу стабилизируются на рабочем положении, без прогрева двигателя.
На нейтралке обороты самопроизвольно поднимаются и убавляются

Есть вариант перепутать поломку ДРР с поломкой датчика положения дросельной заслонки.(О симптомах поломки читайте тут) . При отказе этого датчика БК сигнализирует о его поломке,в отличии от РХХ.

Чтобы точно убедиться в неисправности ДХХ, необходимо его прозвонить мультиметром.

Напряжение должно быть 12В, а сопротивление примерно 53 Ом.

Как это делать, более подробно смотрите в видео ниже

Дальше проще, если показания не совпали, датчик под замену. Некоторые даже умудряются чинить их, об в видео ниже.

Ремонт датчика холостого хода ваз 2114 рхх

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто.

В таком случае на дисплее может высветиться одна из ошибок:

0507 – большие обороты на холостом ходу.
0506 – малые обороты на холостом ходу.
0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
Двигатель запускается, а обороты увеличить невозможно.
На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его.

Сделать это очень просто:

Нужно снять устройство, открутив два болта;
Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Как почистить

Для того, чтобы почистить РХХ, его необходимо демонтировать со штатного места и отключить от разъема.

Необходимо сначала попробовать расклинить регулятор нейтральной силиконовой смазкой. Не страшно, если она попадет внутрь регулятора. Если смазка не помогла, последовательно приступают к очистке при помощи спирта, растворителей, средств для очистки карбюраторов, и наконец, если ничего не помогло, самой агрессивной WD-шки.

Чистку осуществляют методом частичного замачивания области шток-рабочее отверстие на 10-15 минут, после чего можно продуть эту зону компрессором.

В некоторых случаях причиной неисправности системы регулирования холостого хода является засорение байпассного канала. Его необходимо прочистить в первую очередь. Чистка канала может производиться любыми подходящими средствами при помощи мягких кисточек из натуральных волокон.

Чистка ДХХ

Нельзя игнорировать такую элементарную процедуру как чистку — это может дать результат, так как иногда части изделия, контакты коксуются, покрываются грязью, маслом.

Что потребуется для чистки:

очиститель (смазка) WD-40 или подобные чистящие средства для техники;
вата, чистая ветошь, тампоны.

Чистка:

Датчик демонтируется полностью, с отсоединением колодки.
Тампон смачивается чистящей смесью. Можно также брызнуть аэрозолем на изделие.
Тщательно протирают контакты, иглу, а также места установки, особенно, если там обнаружено масло.

Перед установкой регулятор высушивается, измеряется выступ иглы из корпуса (норма — 23 мм).

Если у датчика неисправность электрической части — обмотки, электромотора, — то ремонт нецелесообразен или невозможен. Покупают новое изделие, тем более, что оно не слишком дорогое (в среднем 500–700 руб., можно найти и за 250–300 руб.).

Если проблема в колодке с проводами (можно купить новую), отошедших контактах или в загрязнении, тогда ремонт целесообразен. А также починка имеет смысл, если есть исправные части идентичного изделия — его можно разобрать и попробовать заменить эти детали. Но надо учесть, что обычно такое отремонтированное устройство чаще ломается и неудобства, причиненные этим, будут весьма неприятными, поэтому обычно выгоднее сразу купить новое изделие.

Способы диагностики

Прежде чем приступать к замене, рекомендуем действительно убедиться, что причиной всех проблем с вашим ВАЗ 2114 выступает именно неисправный РХХ. Для этого существует два основных способа проверки состояния устройства.

Изучите оба, чтобы понять, какой вариант диагностики подходит больше вам.

Визуальный осмотр

Для начала необходимо провести визуальный осмотр. Таким образом можно обнаружить дефекты корпуса, износ иглы, образование нагара. В случае образования отложений, почистить можно средством очистки карбюратора. Также рекомендуется почистить весь дроссельный узел, т. к. он в похожем состоянии.

Использование диагностических программ

Работу РХХ можно проверить с помощью диагностического адаптера и специальных программ. Например, можно использовать самый простой адаптер ELM327 и программу OpenDiagMobile. В меню программы нужно выбрать желаемое положение регулятора ХХ и посмотреть за работой клапана. Лучше выставлять минимум на 20 шагов больше, чем текущее положение.

Проверка сопротивления регулятора

Для этого нам понадобится измерить сопротивление между выводами A, B, а также C и D после отсоединения клеммы датчика. Мультиметр переводим в положение измерения сопротивления на пределе 0-200 Ом (Ω).

Нормальным значением является показатель в пределах 50-55 Ом. Сопротивление между A и C, B и D должно быть равно бесконечности.

Проверка с дроссельным узлом

Есть ещё один способ диагностики РХХ. Для этого понадобится снять дроссельный узел со шпилек вместе с датчиком.

При подключении разъема клапана и включении/отключении зажигания можно вживую наблюдать за работой РХХ. Посмотреть как работает игла, не затирает ли где-нибудь, проверить равномерность хода, услышать подозрительные звуки.

Проверка проводки

Для этого нам понадобится мультиметр. На заглушенном двигателе снимаем разъём с датчика. Выставляем на измерительном приборе предел измерения 0-20 В постоянного напряжения. Измеряем напряжение на разъеме. В обычном случае должно быть 12 В.

Замена

Для работы вам потребуется:

Новый регулятор, подходящий для вашего ВАЗ 2114;
Ветошь;
Крестовая отвертка;
Ключ на 13 миллиметров;
Очиститель для карбюраторов;

https://youtube.com/watch?v=n_LxWHJEeo0

Имея в наличии необходимые инструменты и материалы, можно приступать к работе.

Поставьте автомобиль на ровную площадку, включите ручник.
Поднимите капот и прочно его зафиксируйте, дабы избежать ненужных травм.
Отключите минусовую клемму от аккумулятора. РХХ — это электроприбор, потому это мероприятие обязательное.
Снимите защитный кожух с силового агрегата.
Немного ослабьте хомут, чтобы отсоединить резиновую трубку от патрубка воздушного фильтра. Это нужно для того, чтобы трубка не мешала.
Демонтируйте хомут, который удерживает патрубок воздушного фильтра. Гофра отсоединяется и отодвигается немного в сторону.
Крепежный винт троса, идущего от педали газа к заслонке (дроссельной) нужно немного ослабить.
Ветошью удаляется вся грязь возле, и на самом дроссельном узле.
Крепежную гайку дроссельного узла, а также крепежные винты РХХ обработайте с помощью всемогущего средства WD40. Это позволит легче выполнить демонтаж.
Снимите полностью дроссельный узел. Для этого откручиваются две гайки с помощью ключа на 13 миллиметров.
Снимите разъем датчика с клемм.
При наличии грязи на местах соприкосновения ДХХ и дроссельного узла, обязательно удалите ее ветошью.
Отверткой открутите два крепежа, с помощью которых соединяются дроссельный узел и наш искомый датчик.
Достаньте из крепежного гнезда регулятор.
Промойте с помощью карбюраторного очистителя весь дроссельный узел.
Установите новый регулятор в аналогичном положении, как стоял только что демонтированный ДХХ.
Моторным маслом обработайте новую резиновую прокладку, которая должна идти в комплекте с РХХ.
Верните на место два винта и убедитесь, что регулятор плотно прилегает к корпусу дроссельного узла.
Верните ДУ на место и проверьте, насколько прочно зафиксированы гайки.
Подключите разъем на клеммы устройства.
Установите на место тросик, патрубки и трубки. Затяните как следует все хомуты.
Поставьте обратно защитный кожух двигателя.

Процедура замены

После сборки остается очень важный этап — калибровка нового РХХ. Для этого нужно подключить аккумулятор, и включить зажигание. Достаточно 10 секунд. За это время электронный блок управления самостоятельно выполнит калибровку.

Все, новый регулятор готов к работе. Чтобы не возникало проблем с заменой, посмотрите обучающее видео.

Замена регулятора

Вначале нужно приготовить все необходимое:

Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
В процессе нам нужна отвертка и накидной ключ на 13 мм.
Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

Поставить авто на ровную поверхность, установив ручной тормоз;
Поднять и закрепить крышку капота;
Отключить питание. Этот момент не дежурный – он обязательный!
Снять защитный кожух мотора;
Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
Снять крепление патрубков ВФ и гофру;
Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.

Установка нового

Все пространство около дроссельного узла промыть и вычистить;
Новый регулятор установить на место в положение, аналогично положению старого устройства;
В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
Завинтить крепежные винты, убедившись в надежном креплении устройства;
Установить ДУ обратно, плотно закрутив;
Подсоединить клеммы к разъемам клапана;
Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
Установить защитный кожух мотора.

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

Отключается АКБ, чтобы предотвратить замыкание в проводке.
От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание

Руками вдвигать шток не допускается

Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

К отрицательному выходу аккумулятора подключается клемма.
Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
На подделках пружина выполнена в белом цвете и обладает более частой навивкой

В оригинале навивка реже, а сама пружина черная.
Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
Присмотритесь к наконечнику

В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Плюс толщина больше.
Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Как проверить РХХ?

Проверку ДХХ нужно начинать с визуального осмотра. Иногда можно на глаз заметить окисление контактов или повреждение проводки либо самой детали. А чтобы устранить проблему, потребуется зачистить контактные соединения, восстановить целостность проводов или заменить датчик.

Если внешних дефектов не обнаружено, следует выполнить диагностику мультиметром. Удостовериться, что на регулятор поступает напряжение можно так:

Включить зажигание авто;
Перевести измерительный прибор в режим вольтметра;
Минусовую клемму вольтметра установить на корпус мотора;
Плюсовую клемму устройства присоединить к контакту A регулятора, а затем – к D.

На экране прибора должно высвечиваться значение, равно примерно 12 Вольт. Если оно иное, значит, имеется обрыв проводки.

Чтобы проверить сам РХХ, нужно:

Снять датчик с автомобиля;
Установить на мультиметре режим омметра;
Клеммы тестера подключить к контактам A и B детали, а затем – к C и D. Если датчик исправен, прибор покажет 50-53 Ом;
Подключить омметр к клеммам A и C, B и D. Сопротивление должно стремиться к бесконечности.

Если показания тестера иные, регулятор вышел из строя. При её поломке необходима замена. Продиагностировать и заменить элемент можно своими руками. Обращаться в автосервис с такой неполадкой обычно не требуется.

Снятие датчика

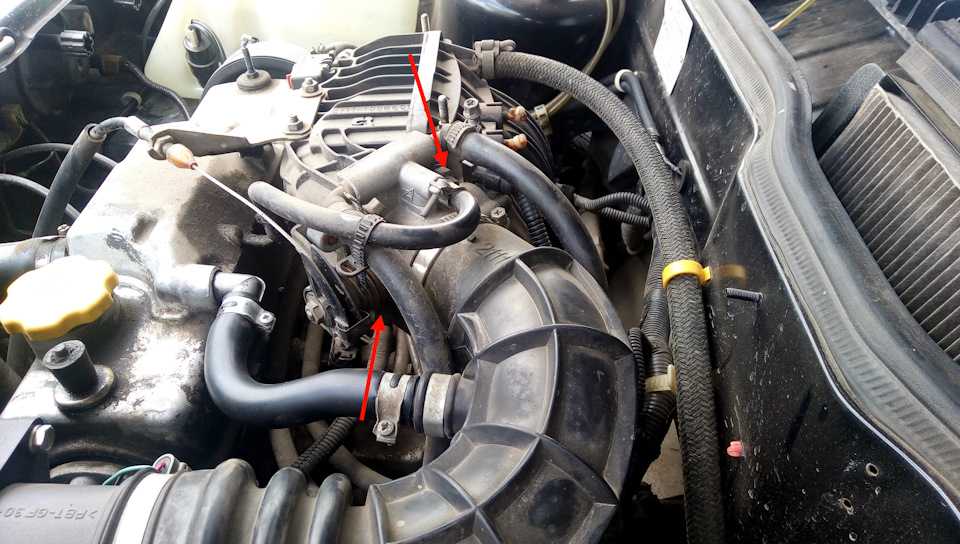

Для начала необходимо найти эту деталь. Для этого идем по тросику газа до дроссельной заслонки. Напротив нее и располагается РХХ. Снимают его в двух случаях:

Для очистки;
Для замены.

Перед снятием датчика нужно подготовить автомобиль. Обязательно выключается зажигание, машина ставится на ручник, скидываются клеммы с аккумулятора. Далее отсоединяют провода, они расположены на одной колодке. Регулятор крепится на двух болтах, иногда он приклеивается. В первом случае вам понадобится ключ-трубка на 8, во втором придется снять весь дроссельный узел. Он закреплен на четырех винтах. После чего отклеивают датчик. На этом работа закончена.

При обратной сборке не забудьте поставить под датчик резиновую прокладку. Она продается с ним в комплекте. Перед установкой ее лучше смазать моторным маслом.

Замена и калибровка регулятора

Замена выполняется так:

Проверить на новой детали расстояние от посадочного места до иглы. Оно в норме составляет 23 мм;
Убрать минус с АКБ;
Удалить старый регулятор и заменить его новым;
Подключить аккумулятор;
Вставить ключ в замок зажигания и повернуть на один оборот. Заводить автомобиль не нужно. Примерно за 5 секунд датчик должен откалиброваться;
Выключить зажигание;
Запустить силовой агрегат и протестировать функциональность ДХХ. Для этого нужно проследить за оборотами на ХХ. Если они нормальные и все прежние неполадки исчезли, значит, работа выполнена правильно. Если процедура не помогла, желательно обратиться на СТО для профессиональной проверки и восстановления машины.

Ездить со сломанным датчиком можно. Это не запрещено ПДД. Но эксплуатация машины с такой проблемой не очень комфортна. Поэтому рекомендуется устранить её в разумные сроки.

Второй способ

Для этого варианта проверки вам потребуется простейший тестер, который легко можно изготовить своими руками. Предлагаем соответствующую видео инструкцию

Теперь действуем следующим образом.

Открутите крепежные винты регулятора и извлеките его с посадочного места.
Расположение ДХХ вам уже прекрасно известно.
Отсоедините регулятор от основной колодки, и приложите палец правой руки.
Причем указательный. Не нужно прикладывать большое усилие и создавать набор.
Нюанс прикладывания пальца заключается в особенностях самого регулятора, на конце которого располагается конусовидная игла.
Если двигатель перестает работать, то при исправном РХХ игла выходит полностью.
Палец позволит вам ощутить небольшой толчок при включении зажигания.
Если этот толчок отсутствует, тогда устройство вышло из строя.

Максимальным расстоянием от выступающей головки штока до фланца является 23 миллиметра

Покупая новый РХХ, обязательно примите во внимание данный факт

Как проверить работоспособность устройства?

Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:

С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.
Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.

Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.

Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.

Внешние проявления неполадок ДХХ и причины их возникновения

Нестабильность оборотов в холостом режиме. Заметно «троение» мотора;
Замедление вращения вала, стоит включить любое дополнительное оборудование (очиститель стекла, кондиционер);
В нормальном состоянии, в случае холодного запуска, двигатель начинает работать на частых оборотах, по мере прогревания, обороты сбавляются. Если такого эффекта не наблюдается, значит, ДХХ работает некорректно;
В момент смены скоростей, машина может полностью заглохнуть.

Как можно заметить, признаки эти схожи с симптомами неисправного датчика ПДЗ, однако из-за отсутствия функции самодиагностики, Check на табло не загорается, как в случае с ДПДЗ. Поэтому, выявлять неисправности нужно будет путем тестирования.

Регулятор холостого хода – деталь довольно прочная. Срок службы рассчитан на 200000 пробега. Однако он подвергается большим нагрузкам, вследствие чего, часто выходит из строя. Причин этому может быть множество, но их можно объединить в несколько, часто встречающихся, групп:

Загрязнение обходной магистрали;
Размыкание электрической цепи, вследствие обрывов и перегораний обмотки и пинов;
Износ и поломка иглы, а также, пружины;
Заклинивание штока;
Несоответствие модели ДХХ с версией бортового компьютера (прошивкой ЭБУ).

Проверка

Для проведения самостоятельной проверки потребуется наличие мультиметра, который необходимо будет использовать в двух этапах: проверка состояния цепи питания и проверка непосредственно датчика.

Проверка состояния цепи питания:

Последовательность действий при проверке достаточно простая и понятная:

Мультиметр включается и настраивается измерение с пределом в 20 Вольт
Снимается соответствующий разъем с датчика и включается зажигание
Щупы прибора подключаются к разъему, при этом должно быть показано направление в размере не менее 5 Вольт – тогда все в норме

Проверка работоспособности датчика:

Для того, чтобы проверить состояние датчика, необходимо будет:

Перевести мультиметр в состояние измерения напряжения прибора
Произвести его подключение к выводам на датчике холостого хода
Произвести вращение центральной части датчика, при этом постоянно отслеживания состояние показателей – они должны плавно изменяться

В том случае, если все условия соблюдены, значит датчик работоспособный.
