Блок-фары
Конструктивно каждая блок-фара универсала «ЛАДА Ларгус» состоит из двух секций. В одной размещаются:
- «габаритная» лампа (W5W).
- двухнитиевая лампа ближнего и дальнего света (тип Н4);
Рядом находится секция, в которой расположена лампа PY21W указателя поворотов.
Демонтируют блок-фару в том случае, когда она повреждена или ее нужно доработать (тюнинг).
Замена блок-фары
Перед тем как приступить к работам, связанным с заменой блок-фары, необходимо:
- Зафиксировать универсал при помощи ручного тормоза.
- Вынуть ключ из замка зажигания.
- Снять провод «минус» с клеммы аккумуляторной батареи.
Демонтаж блок-фары универсала «ЛАДА Ларгус» начинают, предварительно сняв передний бампер. Эта операция подробно показана на видеостранице:
После этого откроется доступ к элементам крепежа в нижней части корпуса. Далее, необходимо отключить электрические провода:
- идущие к лампе типа Н4. Для этого снимают крышку3 и отсоединяют колодки;
- снять патроны ламп указателя поворотов 5 и габаритов 7;
- достать из корпуса фары исполнительный механизм гидрокорректора фар (при наличии), для чего сдвинуть пыльник 4 вдоль троса и отщелкнуть крепежную защелку.
Это интересно: Как правильно завести автомобиль? 6 подробных инструкций для авто с МКПП и АКПП в различных ситуациях
после этого нужно вывернуть крепежные болты (поз. 1, 3 и 4), расположенные по периметру корпусной детали (2);
выдвинуть корпус блок-фары немного вперед и снять его.
Новая блок-фара устанавливается в обратной последовательности, выдерживая равномерный зазор между корпусом 2 и кузовными деталями.
Регулировка светового потока
После проведения каких-либо работ, связанных с головной оптикой автомобиля «ЛАЛА Ларгус», в обязательном порядке проверяют и регулируют (при необходимости), направление светового потока включенных ламп. Для этого лучше всего обратиться на специализированную СТО, оснащенную специальными приборами и укомплектованную квалифицированными специалистами. Однако, в случае крайней необходимости такую операцию можно осуществить самостоятельно и без наличия необходимых приборов. На практике существует несколько способов проверки и регулировки света фар. С одним из них можно ознакомиться, посмотрев видеоролик:
Замена ламп в блок-фаре
Среди внезапно возникающих неисправностей, с которыми встречаются практически все автовладельцы, одно из первых мест занимает выход из строя источников света головной оптики. К ним относятся лампы:
- ближнего/дальнего света;
- указателя поворотов;
- указателя габаритов.
Все они находятся внутри отдельно взятой фары и поменять их в случае необходимости особого труда не составляет.

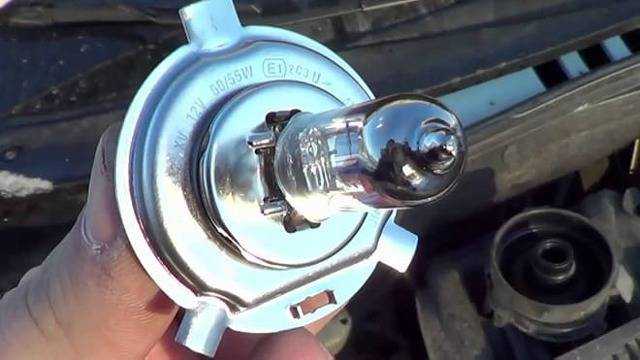

Замена лампы ближнего/дальнего света
Меняют лампу ближнего/дальнего света в блок-фаре LADA Largus в следующем порядке:
вынимают защитную крышку;
отключают колодку с проводами;
- вытаскивают резиновый уплотнитель;
- нажимая на пружинный держатель, выводят его из-под фиксатора;
осторожно отпустив держатель, аккуратно достают сгоревшую лампу. Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа
Затем все снятые детали возвращают на свои места
Новую лампу вставляют в отверстие отражателя и закрепляют с помощью штатного крепежа. Затем все снятые детали возвращают на свои места.
Внимание! В «Ладе Ларгус» используются галогеновые источники света, к стеклянной поверхности которых прикасаться не рекомендуется. Во избежание потемнения колбы при нагреве, их рекомендуется держать за цоколь
Замена лампы указателя поворотов
Для того чтобы сменить неисправную лампу, установленную в отсеке указателя поворотов, необходимо:
аккуратно отжать пластмассовый фиксатор разъема;
Это интересно: Инструкция и 7 полезных советов по замене лампы ближнего света в фарах
отключить разъем с проводами бортовой электросети;
изъять патрон с лампой из гнезда блок-фары, вывернув его по (левая лампа) или против (правая лампа) часовой стрелки;
нажав и вывернув лампу против часовой стрелки, вынимаем ее.
Новая лампа устанавливается в обратной последовательности.
Замена лампы указателя габаритов
Сгоревшая бесцокольная лампочка, установленная в указателе габаритов, меняется следующим образом:
- отсоединяют колодку с электрическими проводами от патрона;
- проворачивают патрон по (левая лампа) или против (правая лампа) часовой стрелки и вынимают его из корпуса блок-фары;
новую лампу ставят на место сгоревшей.
Патрон возвращают в штатное гнездо, выполнив все операции в обратном порядке.
https://youtube.com/watch?v=ZecYBqip-lE
Установка противотуманных фар Лада Ларгус
Первым делом надо купить сами противотуманные фары, монтажный комплект для их подключения (или же можно все собрать отдельно), а также заглушки бампера с отверстиями под ПТФ.
Заглушки под ПТФ можно заказать с помощью следующих артикулов:
8450000250 — правая 8450000251 — левая
1. Открываем капот и отсоединяем минусовую клемму от аккумулятора.
2. Демонтируем передний бампер. Как это делается мы подробно рассказывали в статье «Снятие и установка переднего бампера Лада Ларгус«.
3. Вынимаем заглушки ПТС из бампера и устанавливаем на их место заглушки с отверстиями под ПТФ.
4. Устанавливаем на бампер обе ПТФ, фиксируя их винтами. Винты можно заказать с помощью артикула 8450000309. Их надо по 3 штуки на каждую фару.
5. Проводку закрепляем к кузову с помощью пластиковых стяжек. Сам провод желательно уложить в специальную гофру. Желательно купить еще два разъема под ПТФ.
Покупается это все в магазине запчастей или же по артикулу Cargen AX363. Если совсем ничего не найдется, то просто обрезаем фишку с туманки подключаем напрямую.
6. Минусовой контакт от ПТФ прикручиваем к кузову автомобиля.
7. Подключение ПТФ мы будем делать не от кнопки, а автоматически при включении габаритных огней. Для этого придется чуть больше повозиться, но это я считаю самым эстетичным вариантом, который не требует установки дополнительных клавиш и кнопок в салон и смотрится как будто это сделано с завода.
8. Первым делом открываем крышку монтажного блока предохранителей. Она находится на левом торце приборной панели. И устанавливаем в свободный слот недостающие контакты под предохранитель.
Сюда в разрыв мы поставим силовой провод, чтобы не спалить проводку в случае короткого замыкания.

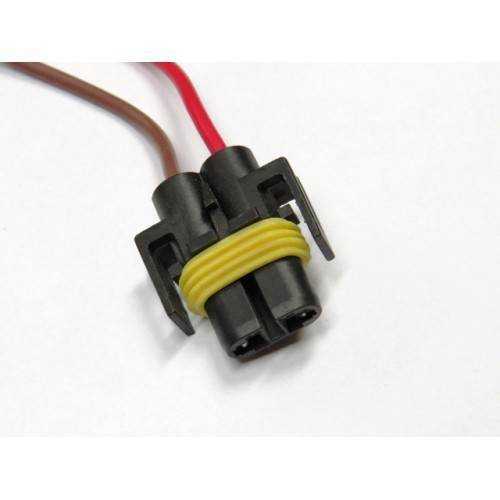

9. Теперь надо поставить недостающую клемму в фишку штатной проводки. Вот она на фото:
В машинах без ПТФ с завода ее быть не должно. Клемму покупаем в любом автомагазине, зачищаем провод, обжимаем обычными пассатижами и ставим на место до характерного щелчка.
10. Далее этот кабель протягиваем в основном жгуте и заводим под капот. Сделать это не совсем просто, но вполне реально. Прокладываем кабель до монтажного блока под капотом.
11. В монтажный блок закидываем простое реле на 4 контакта вместе с колодкой. Реле покупается также в магазине запчастей ВАЗ вместе с колодкой. Выглядит вот так:
Стоит рублей 100 в среднем. колодка еще 40 рублей. И подключаем по следующей схеме все выводы:
12. Теперь надо модернизировать ручку включения света. До модернизации все выглядело вот так:
А после перепайки вот так:
По сути мы перепаяли всего 2 провода — желтый и голубой. Выглядит может и не совсем понятно, но ничего сложного нет. Справится даже ребенок при наличии паяльника. Если нет паяльника — идем к соседу/другу/брату/свату и т.д. Хоть у кого-то из перечисленных людей должен быть самый простой паяльник. Если таковых нет — то просто идем в ближайший Фикс прайс и покупаем пальник за 149 рублей там.
13. Собираем все на место и проверяем работоспособность наших противотуманных фар Лада Ларгус. Все должно работать.
Что выбрать для замены
Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:
- светодиодные;
- ксеноновые;
- галогенные.
Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.
Особенности замены лампы на Ладе Ларгус
В режиме регулярной эксплуатации транспортного средства лампы в фарах дневных огней и ПТФ перегорают быстрее заявленного производителем ресурса. Поэтому информация о том, как самостоятельно заменить осветительные элементы оптики, для каждого водителя только на руку. Для наглядности рассмотрим, как делается замена лампы ближнего света на Лада Ларгус.

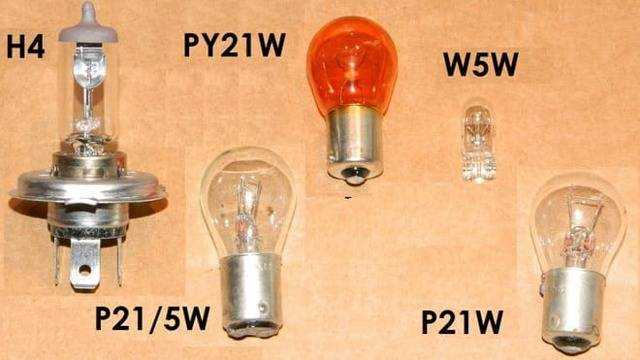

Какие лампочки стоят в фарах
В осветительных приборах автомобилей используются несколько видов и классов. Для Ларгуса подходят следующие лампы:
- оптики типа Н4 мощностью в 12 ватт, 60/55W для ближнего и дальнего освещения;
- лампы ПТФ с характеристиками H11, 12 Вт, 55W;
- для габаритного света допустимы модели W5W мощностью 5W;
- PY21W для поворотников.
Что выбрать для замены
Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:
- светодиодные;
- ксеноновые;
- галогенные.
Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.
Как заменить
После выбора модели лампочки для Ларгуса приобретаются новые комплектующие.
Не рекомендуется использовать бывшие в употреблении патроны и предохранители: при длительном хранении контакты электропроводки, клеммы и смежные узлы окисляются.
Необходимые компоненты для замены лампы переднего ближнего света:
- автолампы;
- предохранители;
- патрон;
- инструменты (отвертка, пассатижи и пр.).
Для начала отключается электросеть авто от питания (аккумулятора), затем перегоревшая деталь вынимается.
Дневной свет
Если оптика на Лада Ларгус неисправна, замена лампочки потребует выполния такого алгоритма:
- Снимается резиновая накладка, которая служит защитой электрического узла.
- Вынимается колодка с установленными проводами.
- Сдвигается П-образный фиксатор (движением в сторону и назад).
- Вытаскивается электролампа.
- Меняется деталь.
Важно запомнить ориентацию патрона – два зубца вверху, один внизу
Как происходит замена лампы Ларгуса:
- При установке держать лампу за цоколь или использовать микрофибру, иначе на электроприборе останутся следы, и он быстрей перегорит;
- Повторить все вышеописанные действия по извлечению оптики в обратном порядке.
Рекомендуется проводить замену одновременно обеих лампочек. Это предотвратит неожиданный перегрев оставшейся детали и обеспечит одинаковый параметр светового пучка.
Специальное освещение
До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:
- вывернуть винты;
- снять подкрылок;
- отжать фиксатор и отделить колодку от лампы;
- против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
- извлечь элемент;
- вставить в патрон новую;
- в обратном порядке установить фиксатор.
В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:
- загрязнение электропроводки;
- окисление контактов;
- заводской брак.
Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику
Замена лампочки на Ларгусе — процесс несложный и быстрый
Замена лампочки на Ларгусе — процесс несложный и быстрый
Каждый автовладелец в состоянии выполнить работы самостоятельно
Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно
Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться
Стоп-сигнал
Принцип выполнения замены схож с установкой вышеупомянутых ламп, но он имеет свои нюансы. Здесь сначала открывается крышка багажника и снимается его декоративная панель. Так, чтобы заменить стоп-сигнал нужно, прежде всего, освободить подход к барашковым гайкам.
После их снятия выворачивается вся фара, что самостоятельно будет сделать весьма проблематично. Ведь нужно её верхнюю и нижнюю часть выводить одновременно, чтобы они не стали враспор. После выкручивания саморезов доступ к лампе — открыт. Вышедшая из строя деталь меняется, а все перечисленные ранее действия выполняются в обратном порядке.
Выбираем тип противотуманок
Светодиодные противотуманные фары наиболее популярны у автовладельцев, и на то есть ряд объективных причин:
- сравнительно небольшая мощностью;
- длительный срок службы;
- низкая стоимость.
Светодиодные фары могут излучать широкий спектр цветов, световой луч обладает высокой яркостью, а корпус и стекло изделия практически не нагреваются.
Ранее ксенон в противотуманных фарах был прерогативой дорогих иномарок, но времена меняются, и теперь подобные ПТФ можно установить на любой автомобиль. Спектр излучения данного типа фар максимально схож с естественным солнечным светом. В условиях тумана он обеспечивает хорошее освещение, снижает утомляемость глаз водителя при езде на длительные расстояния. В сравнении со стандартными галогеновыми лампами ксенон характеризуется более высоким КПД, увеличенным сроком службы и меньшим энергопотреблением.
Стандартные противотуманки Ларгус – галогеновые. По своим техническим характеристикам они сильно уступают вышеперечисленным конкурентам. Но, несмотря на это, по сей день пользуются высоким спросом у автовладельцев. Главная причина их популярности в невысокой стоимости относительно более производительных светодиодных и ксеноновых.

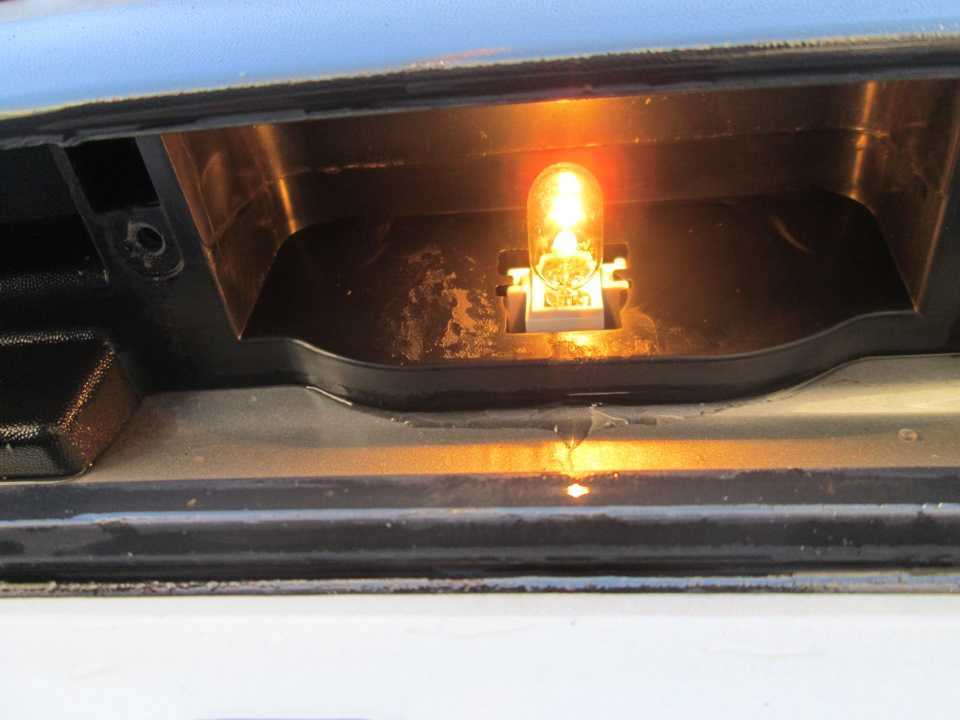

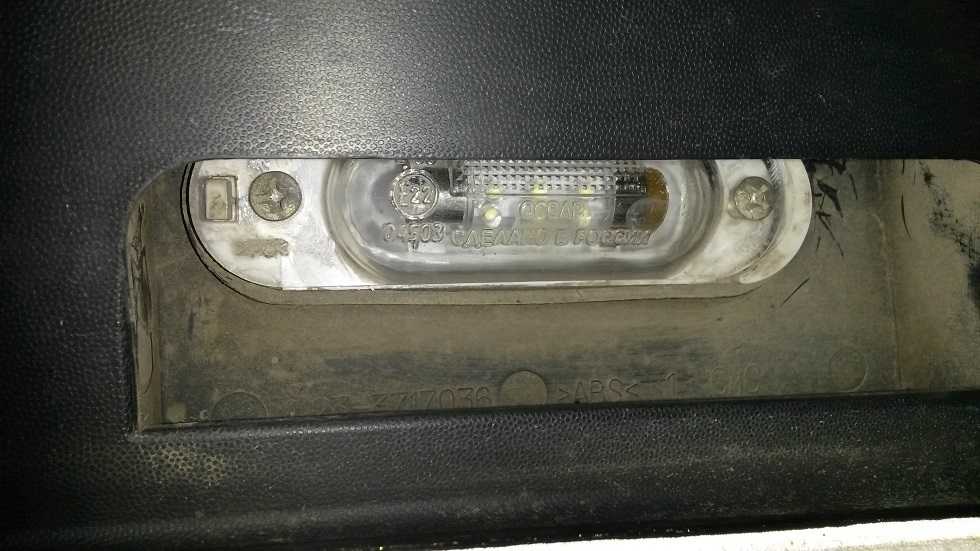

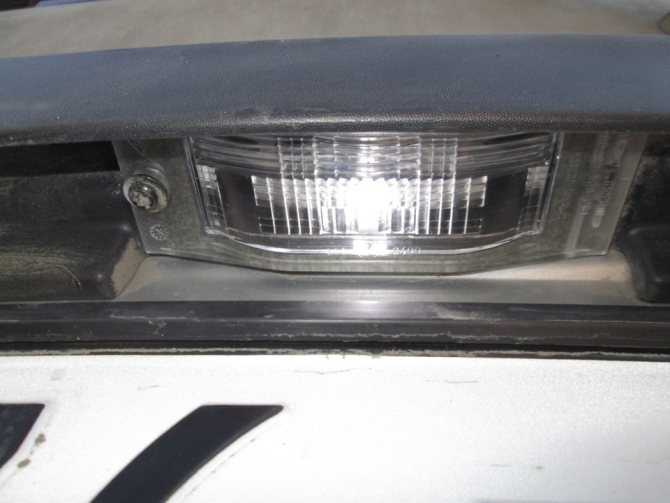

Какие виды ламп подойдут для подсветки номера в логан?
Эти элементы аналогичны, как и лампа подсветки номера, применяемые для габаритных огней Рено Логан, и имеют маркировку «12V W5W». Еще подобные осветительные устройства можно обнаружить в плафоне салонного света и в узле подсветки бардачка.
Если требуется замена лампочки подсветки номера, то приобрести элементы «W5W» можно в любой торговой специализированной сети. Стоимость их варьирует в зависимости от степени «именитости» изготовителя и качественных кондиций самого продукта.
Приводим цены на некоторые варианты ламп «12V W5W», для Рено Логан за единицу:
- «KOITO» (1583) — 25 руб. и выше;
«PHILIPS» (P-12961) – старт от 30 руб.;
«BOSCH»: модель «Pure Light» (1987302206) — 25 руб. и более;
«OSRAM» (O-2825) — от 20 руб.
«PHILIPS»: модификация «LONGLIFE ECO VISION» с повышенным ресурсом – от 45 руб.;
«OSRAM»: версия «Ultra Life», также обладающая более весомым сроком службы – наиболее дорогая, от 50 руб.
При выборе варианта рекомендуем отказаться от рассмотрения дешевых (в основном китайские) экземпляров с сомнительным качеством для Renault Logan. Их ресурс не велик, да и без характерного потемнения не обойтись, что сделает подсветку номера весьма тусклой. Чтобы гарантировать повышенный срок службы данного элемента, рекомендуется склониться к приобретению ресурсоемких и качественных ламп, помеченных как таковые:

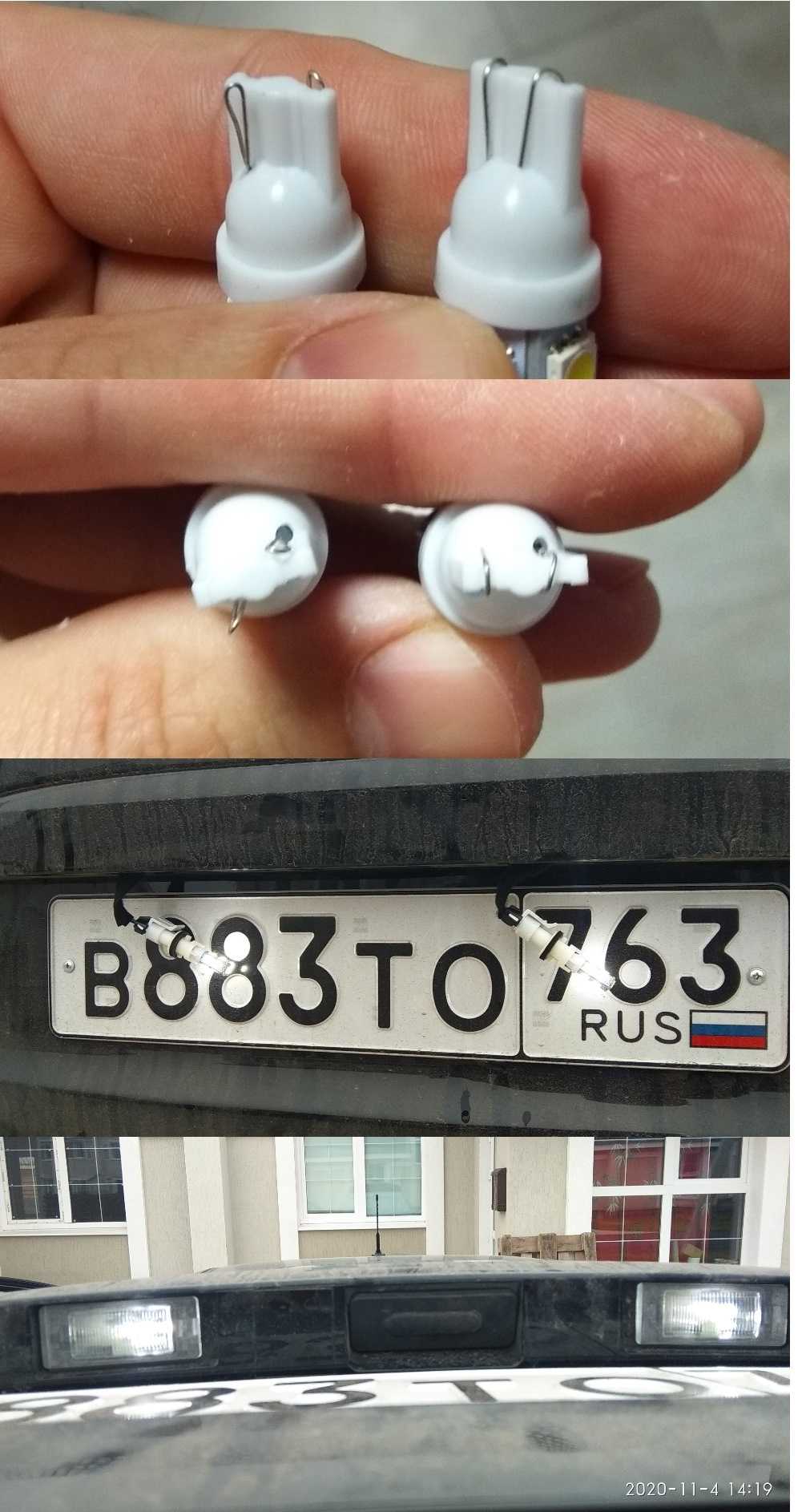

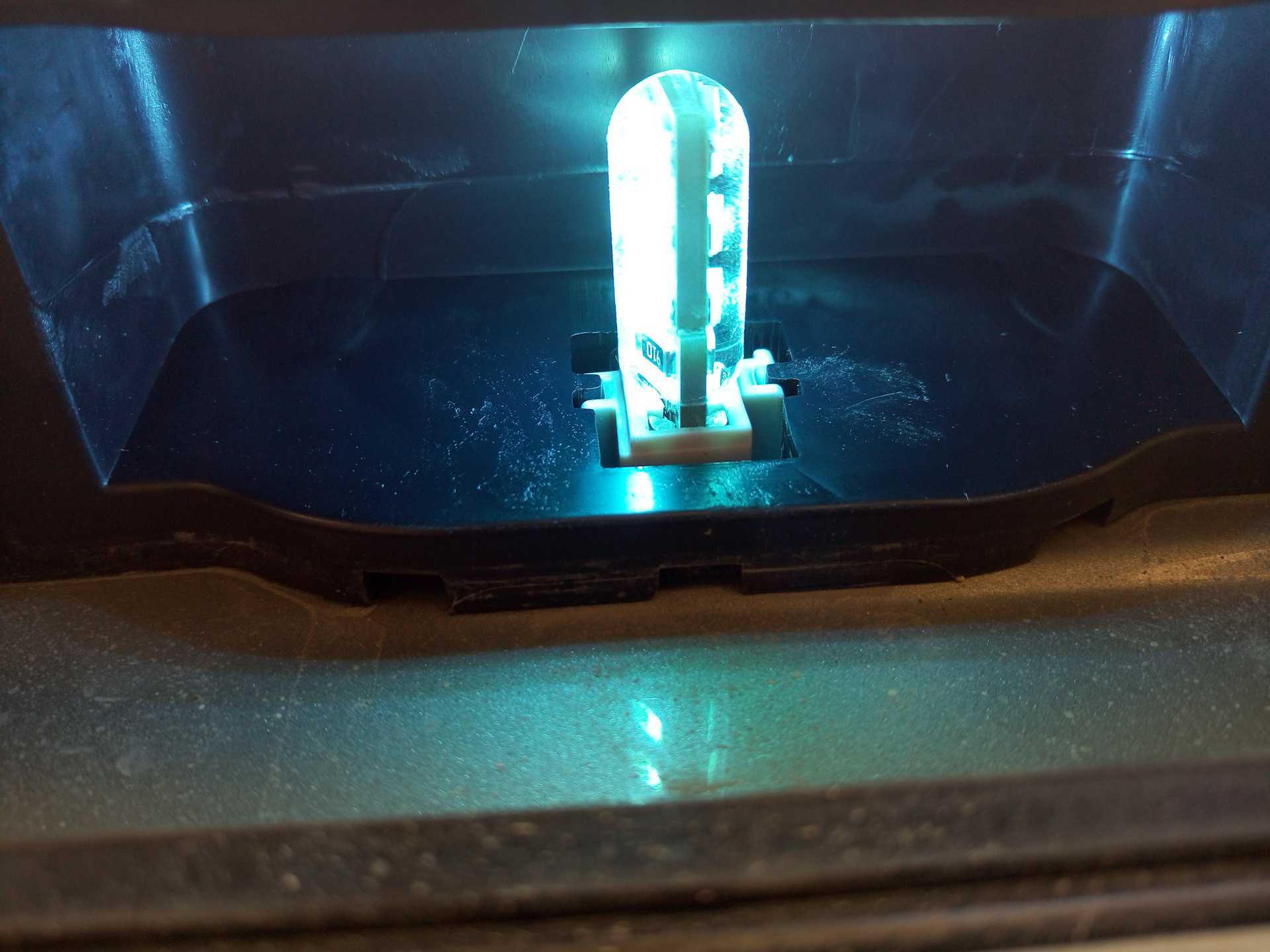

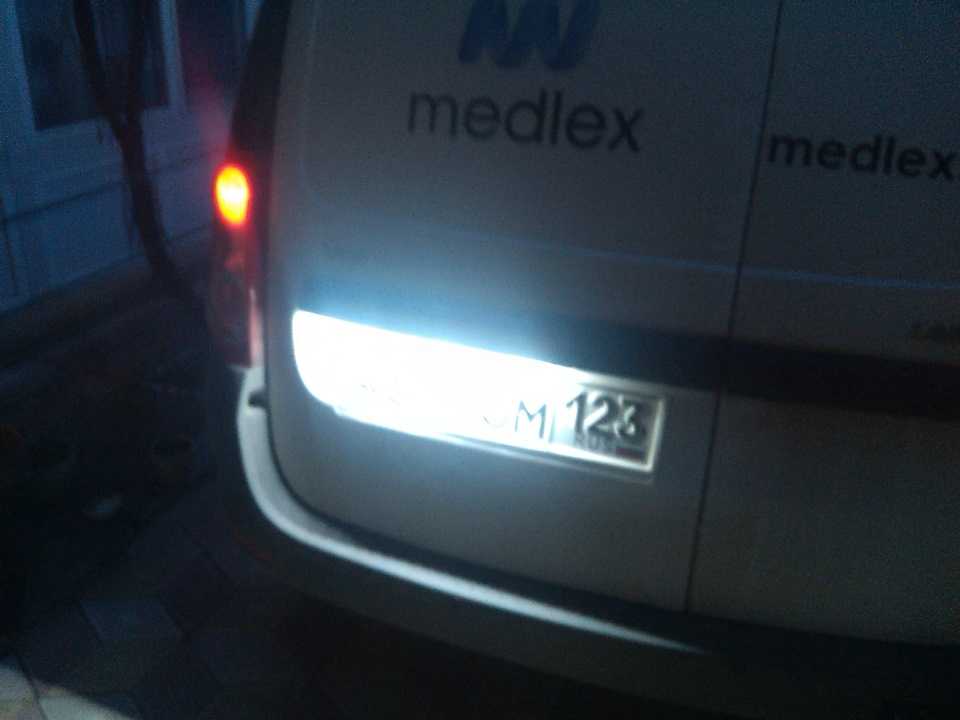

Если вас не радует приевшаяся лампа подсветки номера накаливания, рекомендуем выбрать светодиодный аналог идентичных параметров («12V W5W»). Оттенок освещения у них приближен к белому, а эффективность светоотдачи существенно лучше. Заметим, что ресурс диодных версий куда выше, чем у «устаревших» элементов с нитью накаливания.
Замена лампочек лада ларгус – фото, видео замены
Постоянная эксплуатация автомобиля однажды приведет к необходимости замены лампочек на Лада Ларгус. Это легко сделать на специализированном СТО, но можно и самостоятельно проделать всю необходимую работу. Для достижения желаемого результата, нужно тщательно изучить инструкцию. Это обусловлено некоторыми нюансами, которые следует учитывать во время замены лампочек на Лада Ларгус. Обо всех этих тонкостях работы и поговорим более подробно.
Какие лампы стоят в фарах Лады Ларгус
Все лампы, которые применяются для наружного освещения в Ладе Ларгус можно разделить на 3 категории:
Также нужно понимать какие именно лампочки нужны для замены в автомобиле Лада Ларгус:
Для ближнего света используют лампочку H-4 с мощностью 12В, 60/55W;
Для габаритов необходимо брать лампу W5W с мощностью 5W;
Для переднего поворотника используют лампочку PY21W;
В противотуманках стоят лампы H-11 с мощностью 12В, 55W.
Замена лампочек ближнего и дальнего света на Лада Ларгус
Любая замена лампочек должна начинаться с отключения питания. Эти действия обязательны для работы с электрическим оборудованием авто. Отсоединение питание проводится путем порота специального рычага или убирания клемм с аккумулятора. Так вы полностью исключите замыкание, спровоцированное неправильным подсоединением проводов. Нужно понимать, что одна лампочка используется для ближнего света Ларгуса, а вторая – для дальнего. Средний ресурс работы лампы колеблется в пределах 2-4 тысяч часов. Обеспечить доступ к левому фонарю можно путем снятия аккумулятора.
Поворачиваем крышку против хода стрелки часов;
Установка рабочей лампочки в фонарь Ларгуса проводится в обратном порядке. Помните, что держать лампу следует только за цоколь, а колбу желательно не задевать. В крайнем случае можно протереть лампочку салфеткой из безворсовой микрофибры. Посмотреть правильный процесс замены лампочки ближнего света можно на видео:
Замена габаритных лампочек на Ларгусе
В случае необходимости замены этой лампы нужно снять весь фонарь. Только так можно обеспечить доступ к габаритным огням Ларгуса
После демонтажа отсоединяем все питающие провода с повышенной осторожностью и вниманием. Отключив питание от аккумулятора, необходимо снять передний бампер, служащий дополнительной защитой для габаритов. В идеале, работу проводят в стерильных перчатках
В идеале, работу проводят в стерильных перчатках
В идеале, работу проводят в стерильных перчатках
Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры
В идеале, работу проводят в стерильных перчатках
Если был задет прибор по неосторожности, его нужно обязательно обработать безворсовой салфеткой из микрофибры
- Снимаем подкрылок путем удаления крепежей;
- Снимаем патрон с лампочкой путем поворачивания его по ходу стрелки часов, а для правой стороны нужно поворачивать в обратную сторону;
- Удалить из цоколя перегоревшую лампу.
Для замены подсветки на Ларгусе следует провернуть патрон против хода стрелки часов. После аккуратно соединяем 2 провода с аккумулятором. И теперь осталось установить рабочую лампу и провести сборку. Установка всех комплектующих на место проводится в обратном порядке и не занимает много времени.
Замена лампочек поворотников на Лада Ларгус
Со стороны двигателя добраться до этой лампы нельзя, поэтому замену будем проводить снизу авто.
Убираем подкрылок путем удаления крепежей; Выкручиваем патрон с перегоревшей лампой против хода стрелки часов; Извлекаем лампу, осторожно надавив на нее и одновременно провернув против часовой стрелки. Установка всех деталей на место осуществляется в обратном порядке. Установка всех деталей на место осуществляется в обратном порядке
Установка всех деталей на место осуществляется в обратном порядке.
Замена лампочек в противотуманках
Как и в предыдущем случае, замена проводится снизу автомобиля.
- Выкручиваем крепежи и демонтируем подкрылок;
- Разжимаем защелку и отсоединяем колодку от лампы;
- Проворачиваем бережно лампочку против хода часовой стрелки и убираем из гнезда.
Установка рабочей лампы проводится в обратном порядке.
Интересно знать! В реальности заменить лампочки на Ладе Ларгус гораздо проще. Мы описали идеальный и правильный вариант. Набив руку, можно проделывать все работы с наименьшими затратами усилий и времени.
Подводим итог
Обязательно нужно следить за всеми элементами освещения и вовремя их менять. Снижение эффективности работы лампочек может запросто привести к опасным ситуациям во время движения!
Электрические лампы панели приборов
Электролампа фонаря освещения вещевого ящика
Конструкция лампы W5W фонаря освещения вещевого ящика:
Обозначение лампы по ЕЭК — W5W
Технические характеристики лампы W5W фонаря освещения вещевого ящика:
- Мощность — 5 Вт;
- Цвет — прозрачный;
- Цоколь — стекло;
- Цоколь — плоский.
Размеры лампы W5W фонаря освещения вещевого ящика лады Ларгус
- Диаметр колбы — 10,3 мм;
- Размер от кончика колбы до посадочного места — 20.7 мм;
- Высота лампы — 26,8 мм;
- Ширина цоколя — 9,5 мм;
- Толщина цоколя — 2,1 мм;
Место установки лампы W5W фонаря освещения вещевого ящика лады Ларгус :
Лампа подсветки прикуривателя лады Ларгус
Конструкция лампы W1.2W подсветки прикуривателя:
Обозначение лампы по ЕЭК — W1.2W
Технические характеристики лампы W1.2W подсветки прикуривателя:
- Мощность — 1.2 Вт;
- Цвет — прозрачный;
- Цоколь — стекло;
- Цоколь — плоский.
Размеры лампы W1,2W подсветки прикуривателя лады Ларгус
- Диаметр колбы — 5 мм;
- Размер от кончика колбы до посадочного места — 14.5 мм;
- Высота лампы — 20 мм;
- Ширина цоколя — 5 мм;
Место установки лампы W1.2W подсветки прикуривателя лады Ларгус :
Конструкция лампы W1.2W подсветки блока управления вентиляцией, отоплением и кондиционированием:
Обозначение лампы по ЕЭК — W1.2W
Технические характеристики лампы W1.2W блока управления вентиляцией, отоплением и кондиционированием:
- Мощность — 1.2 Вт;
- Цвет — прозрачный;
- Цоколь — стекло;
- Цоколь — плоский.
Размеры лампы W1,2W блока управления вентиляцией, отоплением и кондиционированием лады Ларгус
- Диаметр колбы — 5 мм;
- Размер от кончика колбы до посадочного места — 14.5 мм;
- Высота лампы — 20 мм;
- Ширина цоколя — 5 мм;
Место установки лампы W1.2W блока управления вентиляцией, отоплением и кондиционированием лады Ларгус :
| № позиции на рисунке | Расшифровка позиции на рисунке блока управлением климатом лада Ларгус | Номер по каталогу ваз |
|---|---|---|
| 1 | Панель кправления вентиляцией и отоплением | 275109032R |
| 2 | Блок отопителя | 6001547669 |
| 3 | Винт с выпуклой цилиндрической головкой | 7703017130 |
Лампа подсветки выключателя аварийной сигнализации
Конструкция лампы W1.2W подсветки выключателя аварийной сигнализации:
Обозначение лампы по ЕЭК — W1.2W
Технические характеристики лампы W1.2W подсветки выключателя аварийной сигнализации:
- Мощность — 1.2 Вт;
- Цвет — прозрачный;
- Цоколь — стекло;
- Цоколь — плоский.
Размеры лампы W1,2W подсветки выключателя аварийки лады Ларгус
- Диаметр колбы — 5 мм;
- Размер от кончика колбы до посадочного места — 14.5 мм;
- Высота лампы — 20 мм;
- Ширина цоколя — 5 мм;
Место установки лампы W1.2W подсветки выключателя аварийной сигнализации лады Ларгус :
| № позиции на рисунке | Расшифровка позиции на рисунке | Номер по каталогу ваз |
|---|---|---|
| 1 | Выключатель аварийной сигнализации лады Ларгус | 8450000258 |
| 2 | Выключатель блокировки замков боковых дверей | 8450000262 |
| 3 | Заглушка отверстия выключателя | 8450000263 |
| 4 | Выключатель электростеклоподъемника | 8450000260 |
| 5 | Заглушка отверстия под включатель электростеклоподъемников | 8450000261 |
| 6 | Выключатель обогрева стекла двери задка | 8450000259 |
| 7 | Привод наружного зеркала | 255706283R |
| 8 | Выключатель задних электростеклоподъемников | 8200325065 |
| 9 | Выключатель электростеклоподъемника | 8200467793 |
| 10 | Выключатель электростеклоподъемника | 8200467835 |
| 11 | Выключатель электростеклоподъемника | 8450000260 |
| 12 | Заглушка отверстия выключателя обогрева стекла двери задка | 8450000263 |
Особенности замены лампы на Ладе Ларгус
В режиме регулярной эксплуатации транспортного средства лампы в фарах дневных огней и ПТФ перегорают быстрее заявленного производителем ресурса. Поэтому информация о том, как самостоятельно заменить осветительные элементы оптики, для каждого водителя только на руку. Для наглядности рассмотрим, как делается замена лампы ближнего света на Лада Ларгус.
Какие лампочки стоят в фарах
В осветительных приборах автомобилей используются несколько видов и классов. Для Ларгуса подходят следующие лампы:
- оптики типа Н4 мощностью в 12 ватт, 60/55W для ближнего и дальнего освещения;
- лампы ПТФ с характеристиками H11, 12 Вт, 55W;
- для габаритного света допустимы модели W5W мощностью 5W;
- PY21W для поворотников.
Что выбрать для замены
Штатная заводская установка — галогенная Н4 лампочка на Ларгусе. Однако современный авторынок предлагает альтернативные варианты для дневной оптики автомобиля. Есть три аналога:
- светодиодные;
- ксеноновые;
- галогенные.
Ксеноновые имеют голубоватое свечение, что неудобно при пасмурной или дождливо-снежной погоде. Галогенные экземпляры светят ярко и тепло. Они относятся к распространенному варианту установки, хотя уступают по мощности другим аналогам. Преимущество светодиодных элементов состоит в том, что они при высокой мощности способны длительное время сохранять энергию.
Как заменить
После выбора модели лампочки для Ларгуса приобретаются новые комплектующие.
Не рекомендуется использовать бывшие в употреблении патроны и предохранители: при длительном хранении контакты электропроводки, клеммы и смежные узлы окисляются.
Необходимые компоненты для замены лампы переднего ближнего света:
- автолампы;
- предохранители;

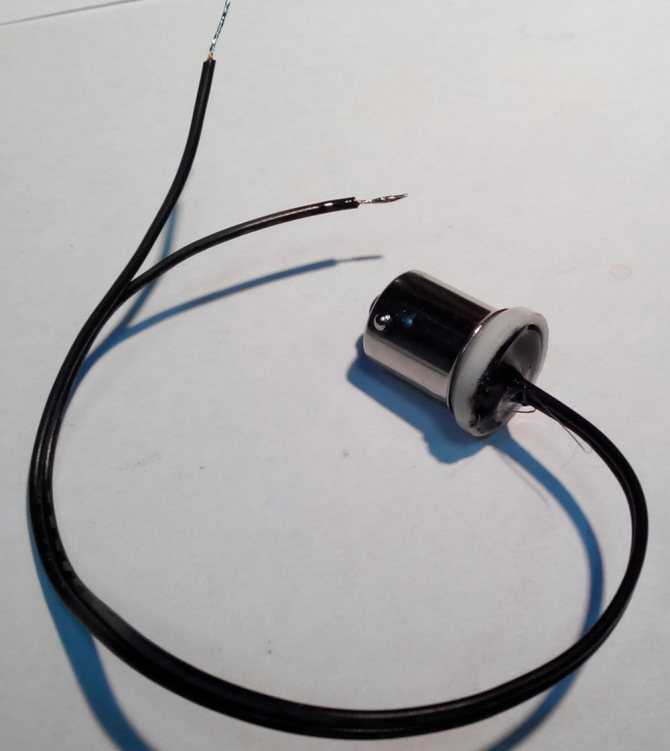

- патрон;
- инструменты (отвертка, пассатижи и пр.).
Для начала отключается электросеть авто от питания (аккумулятора), затем перегоревшая деталь вынимается.
Дневной свет
Если оптика на Лада Ларгус неисправна, замена лампочки потребует выполния такого алгоритма:
- Снимается резиновая накладка, которая служит защитой электрического узла.
- Вынимается колодка с установленными проводами.
- Сдвигается П-образный фиксатор (движением в сторону и назад).
- Вытаскивается электролампа.
- Меняется деталь.
Важно запомнить ориентацию патрона – два зубца вверху, один внизу
Как происходит замена лампы Ларгуса:
- При установке держать лампу за цоколь или использовать микрофибру, иначе на электроприборе останутся следы, и он быстрей перегорит;
- Повторить все вышеописанные действия по извлечению оптики в обратном порядке.
Рекомендуется проводить замену одновременно обеих лампочек. Это предотвратит неожиданный перегрев оставшейся детали и обеспечит одинаковый параметр светового пучка.
Специальное освещение
До лампы противотуманной фары в модификации авто невозможно добраться через моторный отсек. Водителю Ларгуса придется залезать под автомобиль:
- вывернуть винты;
- снять подкрылок;
- отжать фиксатор и отделить колодку от лампы;
- против часовой стрелки на треть оборота повернуть перегоревшую лампочку;
- извлечь элемент;
- вставить в патрон новую;
- в обратном порядке установить фиксатор.
В финале проверяется функциональная работа приборов. Если поток света фар потускнел или замигал, контакты в системе недостаточно закреплены. Причины неисправности:
- загрязнение электропроводки;
- окисление контактов;
- заводской брак.
Чтобы исключить последнюю причину некорректной работы освещения, важно обращать внимание на надежность производителей, чьи изделия приобретаются. Для Ларгус рекомендуется выбирать только оригинальную оптику
Замена лампочки на Ларгусе — процесс несложный и быстрый
Каждый автовладелец в состоянии выполнить работы самостоятельно
Замена лампочки на Ларгусе — процесс несложный и быстрый. Каждый автовладелец в состоянии выполнить работы самостоятельно
Чтобы добиться результата, важно выбрать качественную продукцию, а также придерживаться техники безопасности и инструкции. Некоторую сложность представляет установка новой лампы противотуманной фары, но и с этим при должной аккуратности можно справиться
Основные выводы
Замена ламп ближнего света на Ладе Ларгус производится по обычной для большинства автомобилей методике. Никаких особых предварительных действий не требуется, кроме временного демонтажа АКБ, не позволяющей получить доступ к левой фаре. Выбирая светильник на замену, следует внимательно изучать его параметры и подбирать модели с наиболее удачными характеристиками для данного региона или условий эксплуатации. Оптимальным вариантом станут модели производства известных фирм, погоня за низкой ценой не оправдает ожиданий и может обернуться лишними расходами.
Именно из соображений безопасности водителей и пешеходов Правилами дорожного движения и Техническим регламентом о безопасности колесных транспортных средств запрещена эксплуатация автомобилей с внешними световыми приборами, не соответствующими требованиям конструкции данного транспортного средства.
Ведь, с одной стороны, необходимо, чтобы автомобиль был хорошо виден на дороге, а с другой – опасно ослепить других водителей или пешеходов слишком ярким или неправильно настроенным светом фар. Работающие стоп-сигналы позволят держать безопасную дистанцию двигающимся за вами водителям. Таких нюансов множество, и каждый может сберечь не только средства и нервы, но часто и здоровье.
Лампы, применяемые в автомобиле Lada Largus
Наименование Обозначение по ЕЭК Мощность, Вт Позиция на фото Блок-фара
лампа дальнего/ближнего света Н4 60/55 1 лампа переднего указателя поворота PY21W 21 5 лампа габаритного света W5W 5 7 Лампа противотуманной фары Н11 55 2 Лампа бокового указателя поворота WY5W 5 6 Задний фонарь
лампа указателя поворота PY21W 21 5 лампа сигнала торможения и габаритного света P21/5W 21/5 3 лампа противотуманного cвета P21W 21 4 лампа света заднего хода P21W 21 4 Лампа дополнительного сигнала торможения Р21W 21 4 Лампа фонаря освещения номерного знака W5W 5 7 Лампа плафона освещения багажника W5W 5 7 Лампа плафона освещения салона W5W 5 7 Лампа индивидуального освещения W5W 5 7 Лампа плафона освещения вещевого ящика W5W 5 7 Лампа подсветки выключателя аварийной сигнализации и прикуривателя W1,2W 1,2 8 Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием W1,2W 1,2 9
На отечественном рынке Лада Ларгус появилась не так давно. Выпуск ее начался более 15 лет назад. Она стала прототипом Dacia Logan MCV. Экстерьер автомобиля от своего предшественника мало чем отличается, лишь логотипом, который установлен на радиаторной решетке.
Главное ее достоинство заключается в стойкой подвеске. Благодаря этому LADA Largus стала настоящей находкой для российских дорог
Она уверенно держится на скользкой поверхности, что важно в зимнее время года. Машина тяжеловата на ходу и недостаточно хороша в управлении
Выход из строя осветительных приборов – частая проблема для данной модели. Она не относится к разряду сложных, но требует незамедлительного устранения. Даже незначительное ухудшение качества светового потока является поводом для замены лампы.
Какую лампу выбрать? Первый вопрос, возникающий у владельцев автомобиля
Выбор на рынке автоаксесуаров огромен, а на какие характеристики стоит обращать внимание, не все знают. Поможет в решении этой проблемы наша таблица
Она содержит детальную информацию относительно того, какая лампа для какого узла подходит в Ладе Ларгус. Если работа выполняется самостоятельно, то обязательно просмотрите видео замены лампы ближнего света. В нем наглядно показаны все особенности и тонкости процесса.
