Как регулировать клапана на двигателе к7м + видео обзор

Регулировка клапанов лада ларгус 8 клапанный

Подготовка к регулировке

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода “массы” от аккумуляторной батареи

Снять корпус воздушного фильтра.

Снять крышку головки цилиндров.

Снять правое переднее колесо

Снять правый боковой грязезащитный щиток

Снять ремень привода вспомогательного оборудования.

Снять шкив коленчатого вала .

Снять правую опору подвески двигателя.

Вывернуть пробку отверстия под фиксатор ВМТ (головка сменная Torx El4, удлинитель, ключ трещоточный).

1 — пробка отверстия под фиксатор ВМТ

Снять верхнюю крышку привода ГРМ .

Завернуть болт крепления шкива коленчатого вала с проставкой (головка сменная 18, ворток).

Повернуть коленчатый вал по часовой стрелке так, чтобы метка на зубчатом шкиве распределительного вала оказалась на расстоянии в один зуб до вертикальной оси зубчатого шкива, а метка на зубчатом шкиве коленчатого вала была на расстоянии одного зуба от вертикальной оси шкива (головка сменная 18, вороток).

Установить фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

Провернуть коленчатый вал по часовой стрелке до упора в фиксатор так, чтобы он оказался в блокировочном пазу коленчатого вала (головка сменная 18, вороток).

Убедиться, что установочная метка 1, рисунок 10-2, на зубчатом шкиве распределительного вала совмещена с меткой на крышке головки цилиндров, а метка 2 на зубчатом шкиве коленчатого вала совмещена с меткой на блоке цилиндров.

1 — установочная метка на шкиве распределительного вала; 2 — установочная метка на зубчатом шкиве коленчатого вала

Снять фиксатор ВМТ (фиксатор ВМТ Mot. 1489 или 67.7820-9701 L).

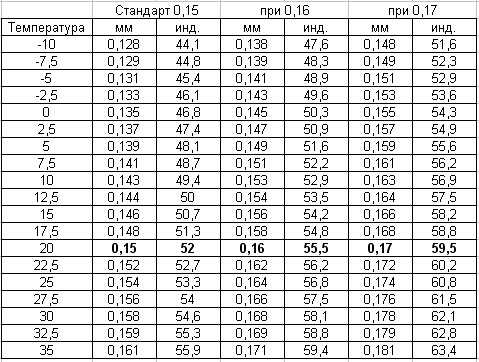

Впускные клапаны: 0,10-0,15 мм.

Выпускные клапаны: 0,25 — 0,30 мм (без замены клапанов). Выпускные клапаны: 0,20 — 0,25 мм (с заменой клапанов). Момент затяжки контргайки 9 Н.м (0,9 кгс.м).

Метод “полного открытия выпускного клапана “

Внимание. Отсчет цилиндров ведется от маховика

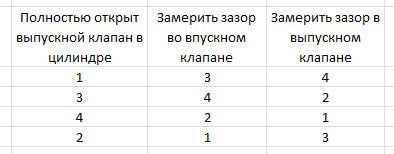

Рисунок 10-3 — Порядок регулировки зазоров в механизме привода ГРМ:

1. 4 — порядковый номер цилиндра двигателя; А, В, С — этапы регулировки механизма привода ГРМ.

Провести регулировку зазоров в механизме привода ГРМ в порядке, указанном на рисунке 10-3 (ключ гаечный 10, плоскогубцы).

А — Установить выпускной клапан цилиндра 1 в положение полного открытия.

В — Проверить зазор впускного клапана цилиндра 3.

С — Проверить зазор выпускного клапана цилиндра 4.

Повторить операции по регулировке для других цилиндров в указанном на рисунке 10-3 порядке.

После регулировки клапанов затянуть контргайки моментом 9 Н.м (0,9 кгс.м) (головка сменная 10, ключ моментный).

Нанести герметик на резьбу пробки 1, рисунок 10-1, отверстия под фиксатор ВМТ и завернуть пробку. Момент затяжки пробки 20 Н.м (2,0 кгс.м) (головка сменная Torx Е14, удлинитель, ключ трещоточный, ключ моментный).

Установить верхнюю крышку привода ГРМ .

Установить нижнюю крышку привода ГРМ.

Установить правую опору подвески двигателя .

Установить шкив коленчатого вала.

Установить ремень привода вспомогательных агрегатов.

Установить правый боковой грязезащитный щиток

Установить правое переднее колесо

Установить крышку головки цилиндров.

Установить корпус воздушного фильтра.

Присоединить клемму провода “массы” к аккумуляторной батарее .

Видео

Добрый вечер! ребят, очень интересует как на реношном моторе который устанавливался в наши ларгусы отрегулировать клапана. Хочу на выходных заняться данным вопросом, но боюсь внезапных сюрпризов, так как фиг его знает, что там эти французы туда навставляли. Регулировать клапана уже необходимо, так как машина работает как дизель, когда ее купил, двигатель было вообще не слышно..

Lada Largus оснащаются силовыми агрегатами от известного французского производителя Renault. Возможно два варианта комплектации: К4М с 16-ю клапанами, двумя распредвалами, либо К7М с 8-ю клапанами и одним распредвалом. В первом случае газораспределительный механизм имеет гидрокомпенсаторы, поэтому регулировка зазоров в клапанах не предусмотрена. Иное дело мотор К7М – здесь регулярная проверка и регулировка обязательна. Процедуру необходимо повторять, как минимум, каждые 100 тыс. км пробега. Тепловые зазоры для клапанов, работающих на выпуск — 0,4 мм, на впуск – 0,2 мм.

Последствия неправильной регулировки

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Большие тепловые зазоры не позволяют эффективно наполнять камеру сгорания рабочей смесью, что уменьшает мощность двигателя и ухудшает экономичность его работы.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля

Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю

Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя

Лада Ларгус 8 клапанов – самый доступный вариант для практичного универсала. Изначально на модель ставили 8-клапанный мотор из серии Renault K7M того же рабочего объема 1.6 литра. Правда прежний силовой агрегат приходилось завозить из Румынии, что в условиях падения рубля оказалось просто нерентабельным, поэтому производитель перешел на отечественный аналог ВАЗ-11189.

Бензиновый силовой агрегат Lada Largus ВАЗ-11189 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Что касается устройства технической части, то в основе чугунный блок цилиндров, алюминиевая головка, алюминиевая крышка ГБЦ, стальной поддон картера двигателя. В приводе ГРМ Лада Ларгус 8-кл. стоит ремень. Восьмиклапанный механизм ГРМ не имеет гидрокомпенсаторов, регулировка клапанов происходит редко, но процесс довольно кропотливый. Необходимо подбирать “пятаки” разной толщины и укладывать их между кулачками распредвала и днищами стаканов-толкателей. Первый раз такую процедуру проводят на так называемом “0” ТО после 3000 км пробега.

Извечный вопрос гнет ли клапана на двигателе Ларгус ВАЗ-11189 при обрыве ремня ГРМ? Ответ однозначный, при обрыве ремня клапана гнет! В качестве пары к мотору прилагается 5-ступенчатая механическая коробка передач, других вариантов не предусмотрено.

Далее технические характеристики базового двигателя Lada Largus 8 клапанов 87 л.с.

Двигатель Лада Ларгус 1.6 (87 л.с.), расход топлива, динамика

• Рабочий объем – 1597 см3
• Количество цилиндров/клапанов – 4/8
• Привод ГРМ – ремень
• Диаметр цилиндра – 82 мм
• Ход поршня – 75,6 мм
• Мощность л.с./кВт – 87/64 при 5100 оборотах в минуту
• Крутящий момент – 140 Нм при 3800 оборотах в минуту
• Максимальная скорость – 158 километров в час
• Разгон до первой сотни – 14.4 секунд
• Расход топлива по городу – 10,6 литра
• Расход топлива в смешанном цикле – 8,2 литра
• Расход топлива по трассе – 7,6 литра

В качестве топлива производитель допускает использование бензина марки АИ-92.

Последствия неправильной регулировки

Видео: Рено Логан 1.6. Регулировка клапанов. Двигатель К7J.K7M.Скачать

Видео: Регулировка клапанов на автомобиле Renault logan 1.4lСкачать

Оптимальная величина тепловых зазоров была определена в результате анализа работы клапанного механизма, системы газораспределения и проведения точных расчетов. При увеличенном расстоянии появляется шум при работе двигателя, особенно непрогретого, из-за ударных нагрузок, отрицательно влияющих на всю систему ГРМ. Это может привести к рассухариванию клапана, его заклиниванию, и при встрече с поршнем в ВМТ зазор гнет клапана на Ларгусе.

Слишком маленькие тепловые зазоры снижают компрессию, приводят к сильному нагреву клапана и седла и к их прогоранию. В такой ситуации не только повышается износ распредвала, но и могут появиться более серьезные поломки системы ГРМ. Как в первом, так и во втором случае результатом неправильной регулировки будет являться замена клапанов на Лада Ларгус, причем поменять придется весь комплект

Клапанный механизм является важной частью системы газораспределения двигателя. Современные 16-клапанные моторы оснащены гидрокомпенсаторами, которые автоматически поддерживают необходимый тепловой зазор на протяжении всего срока службы автомобиля

Но в большинстве авто используются традиционные клапанные механизмы. Регулировка тепловых зазоров – не очень сложная процедура, которая под силу практически каждому автолюбителю

Но этой операции следует уделять особое внимание, поскольку в случае неправильно выполненной регулировки может потребоваться капитальный ремонт двигателя

Лада Ларгус 8 клапанов – самый доступный вариант для практичного универсала. Изначально на модель ставили 8-клапанный мотор из серии Renault K7M того же рабочего объема 1.6 литра. Правда прежний силовой агрегат приходилось завозить из Румынии, что в условиях падения рубля оказалось просто нерентабельным, поэтому производитель перешел на отечественный аналог ВАЗ-11189.

Бензиновый силовой агрегат Lada Largus ВАЗ-11189 мощностью 87 л.с. рабочим объемом 1.6 литра пришел на смену инжекторному движку ВАЗ-11183 развивающему 82 лошадиные силы. Повысить мощность и эффективность силового агрегата удалось новой облегченной поршневой группе от Federal Mogul. Конечно мотор не отличается фееричной динамикой и низким расходом топлива, но его относительно простая конструкция и ремонтопригодность позволяет говорить о неплохом варианте для наших суровых условий эксплуатации.

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Градусы поворота коленвала	Выпускной клапан	Впускной клапан
40-50	1	3
220-230	5	2
400-410	8	6
580-590	4	7

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

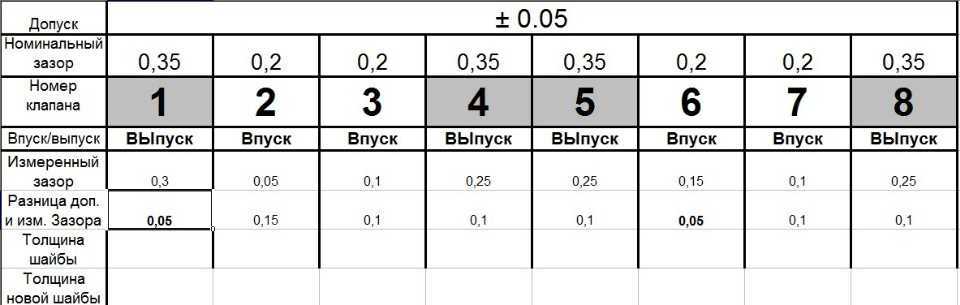

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Печать

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.

Цена на услугу регулировка клапанов Lada Largus

Регулировка клапанов

Свяжитесь с нами по телефону или напишите онлайн, получите консультацию и индивидуальные условия по ремонту Вашего автомобиля.

Чтобы получить предварительную оценку стоимости ремонта автомобиля напишите или просто позвоните по телефону +7 (499) 504 1663.

Пользуясь сайтом Велес-Вояж.ru, Вы автоматически принимаете правила обработки и передачи персональных данных

1) Вы звоните в автосервис и описываете проблему квалифицированному мастеру-приемщику, который дает развернутую консультацию и озвучивает предварительную стоимость.

2) Приезжаете в автосервис на диагностику, после чего мы открываем заказ-наряд в 2 экземплярах, где согласовываем план работ и утверждаем стоимость.

3) Наши специалисты реализуют намеченный план, предоставляя Вам фотоотчет о проделанной работе. Если по ходу ремонта окажется, что автомобиль нуждается в дополнительном ремонте, это предварительно обговаривается с Вами.

4) По окончании Вы получаете заказ-наряд с подробным описанием выполненных работ, замененных агрегатов, материалов с гарантийными обязательствами, печатью автосервиса и дальнейшими рекомендациями по эксплуатации транспортного средства.

Производство запланированных работ.

Даем гарантию на все выполненные работы в автосервисе.

Он занимается непосредственно ремонтом и техническим обслуживанием автомобилей.

Он работает уже 9 лет со всеми ходовыми марками легковых и коммерческих автомобилей, отлично знает материальную часть всех узлов автомобиля и эксплуатационные характеристики деталей и систем авто.

Техцентр Велес-Вояж заботится о своих клиентах! Для Вас на постоянной основе мы готовим выгодные акции и спецпредложения. Пользуйтесь акциями и развивайтесь вместе с нами.

Акция до 15 февраля! Всем новым клиентам дарим скидку 10% на ремонт автомобиля. Выбирайте Профессиональный автосервис и развивайтесь вместе с нами!

Акция до 15 февраля! Получите скидку 5% на запчасти для Технического Обслуживания! При покупке расходников от 4 тыс. рублей. Звоните!

Акция до 15 февраля! Получите скидку 10% на работы по Техническому обслуживанию Вашего автомобиля!

Регулировка клапанов на Ладе Ларгус

Что такое регулировка клапанов? Это увеличение или уменьшение тепловых зазоров между кулачком распредвала и деталью механизма, который открывает клапан.

Если зазор будет больше или меньше, чем нужно, то двигатель не сможет работать в полную силу. Из-за этого детали будут изнашиваться быстрее, вырастет расход топлива и ухудшится тяга.

СОВЕТ: На Ладе Ларгус нужно регулировать клапана каждые 100 тысяч км. пробега. Если автомобиль ездит «на газу», то проверять клапана нужно чаще – каждые 50-70 тыс. км.

ИНТЕРЕСНО: Правильный тепловой зазор крайне важен, потому что при нагревании металл расширяется. Клапаны слегка удлиняются при прогреве. Если не компенсировать изменения в размерах, то камера сгорания теряет герметичность.

Почему изменяется тепловой зазор?

Главная причина, из-за которой требуется регулировка – естественный износ деталей. Например, поверхностей кулачков распредвала и элементов привода клапанов. Износ деталей не означает, что нужно их заменить. Достаточно отрегулировать зазоры с учетом новых пропорций.

Что будет, если не регулировать клапана?

Основные заметные последствия неправильных зазоров: увеличенный расход топлива, ухудшенная тяга и шумная работа двигателя.

Из-за неправильных зазоров увеличивается нагрузка на клапана и катализатор. Клапана хуже охлаждаются и двигатель работает не в полную силу.

Увеличенный и уменьшенный тепловой зазор

Тепловой зазор может увеличиваться или уменьшаться со временем.

При увеличенном тепловом зазоре распредвал бьет в клапанный механизм. Клапана закрываются неполностью и невовремя. Из-за этого сгорает не вся топливно-воздушная смесь, а мотор выдает заметно меньше мощности.

При уменьшенном зазоре клапана закрываются неплотно, камера сгорания перестает быть герметичной. Из-за этого падает компрессия. Клапана хуже охлаждаются, а со временем могут прогореть. Также повышается нагрузка на катализатор.

В обоих случаях мотор работает неправильно. Возрастает расход топлива, уменьшается мощность двигателя и увеличивается нагрузка на детали.

Как понять, что нужно отрегулировать клапана?

Регулировка клапанов – стандартная процедура. Владельцам Лады Ларгус мы рекомендуем обращаться в сервис каждые 100 тыс. км пробега, если автомобиль ездит на бензине. Если установлено газовое оборудование, то проверять зазоры нужно чаще.

ИНТЕРЕСНО: Главный признак измененного теплового зазора: «цоканье» непрогретого двигателя.

СОВЕТ: В критичных случаях «цоканье» не прекращается и после прогрева. Это значит, что зазоры уже слишком сильно изменились и нужно срочно обратиться в сервис.

Если двигатель стал работать громче, чем обычно, то в первую очередь нужно прислушаться к клапанам. Довольно часто именно измененными тепловыми зазорами объясняется возросший шум.

Как регулируют клапана?

Процедура занимает примерно полтора часа. За это время мастер измерит зазоры и отрегулирует их при необходимости.

Этапы работы:

• Снимаем клапанную крышку.
• Замеряем зазоры щупом с шагом 0,05 мм.
• Регулируем тепловые зазоры.
• Зачищаем крышку и место под прокладку.
• Ставим новую прокладку и надеваем крышку.
• Обтягиваем крышку в 2 этапа динамометрическим ключом.
• Проверяем работу двигателя.

Помимо регулировки зазоров важно зачистить поверхности и герметично закрыть клапанную крышку. Иначе будет подтекать масло

После регулировки и установки крышки она закручивается в 2 этапа динамометрическим ключом. Сначала с нагрузкой 2 Ньютон-метра, потом с нагрузкой 10. Благодаря этому крышка стоит ровно, без перекосов и деформации прокладки.

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Шаг 1

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

Шаг 2

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Шаг 3

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Шаг 4

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Шаг 5

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Шаг 6

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

Шаг 7

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Шаг 8

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Шаг 9

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Шаг 10

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Шаг 12

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Шаг 15

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Почему стоит выбрать автосервис Движок Комтранс?

Можно найти много хорошо оборудованных автосервисов. Мы же, помимо современного специнструмента, диагностических и ремонтных стендов можем похвастаться опытными мастерами. Мотористы прошли стажировку, досконально изучили особенности линейки двигателей ВАЗ и Renault-Nissan, а также их обслуживания, настройки газораспределительного механизма и регулировки клапанов.

Замена клапанов включает:

• демонтаж головки, снятие поврежденных клапанов;
• удаление нагара, замена, по необходимости, поврежденных деталей;
• притирка новых клапанов с использованием специальной пасты;
• промывка блока цилиндров для удаления металлической стружки, абразивных частиц, притирочной пасты;
• сборка блока с заменой жидкостей, прокладки, комплекта ГРМ (ремень, ролики), маслосъемных колпачков;
• регулировка зазора клапанов.

Выполняя ремонт ДВС, мы строго соблюдаем рекомендации производителя, используем одобренные технические жидкости. Собственный склад запчастей позволяет нам сразу же приступить к ремонту, без ожидания поставки деталей. Узнать цены, получить больше информации можно по телефону.

Зазор клапанов и регулировочные шайбы

На моторах, которые предполагают регулировку зазора при помощи специальных регулировочных шайб, выставить тепловые зазоры проще. Стандартные допуски на таких ДВС до трех раз больше. Например, на моделях ВАЗ с регулировочными шайбами для впускных клапанов рекомендуемым является зазор 0.2-0.25 мм, для выпускных этот показатель составляет 0.3-04 мм.

Получается, если щуп 0.15 мм не проходит в зазор между шайбой и распределительным валом или же щуп 0.25 мм. свободно проходит в зазор, тогда требуется регулировка впускных клапанов. Что касается группы выпускных, тогда проверка одинакова, только следует ориентироваться на значения 0.3 и 0.4 мм.

Теперь перейдем к регулировкам. На моделях ВАЗ процедура выполняется при помощи специнструмента, который крепится посредством стандартных гаек и шайб на шпильках крепления крышки ГБЦ. Далее вал проворачивается до того момента, пока кулачок регулируемого клапана не будет «смотреть» вверх. Затем необходимо удалить моторное масло, которое будет находиться возле толкателя. Для этого подойдет обычный шприц. Удаление масла позволит облегчить процесс выставления толкателя, а также станет удобнее доставать шайбу.

Далее понадобиться повернуть толкатель таким образом, чтобы открылся вырез прямоугольной формы. Для этого можно использовать шило, также подойдет отвертка. После этого следует нажать на рычаг специнструмента, после чего толкатель «утопится». Благодаря данному действию станет возможным установить между бортом и распределительным валом стопор. Теперь остается поддеть шайбу при помощи все того же шила или отвертки. Окончательно извлечь шайбу можно пинцетом.

Обратите внимание, во время проведения данной процедуры следует соблюдать осторожность. Дело в том, что если фиксатор толкателя соскочит, тогда существует большой риск получить травму конечностей. По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

По этой причине нельзя допускать того, чтобы пальцы находились под распределительным валом.

Теперь нужно подобрать новые шайбы по толщине или оценить состояние старых. Новые шайбы маркируются на внешней поверхности. Для начала следует измерить снятую шайбу при помощи микрометра. Если износ в пределах нормы, тогда можно оставить элемент и перейти к другим клапанам. Сильный износ регулировочной шайбы потребует замены детали, которая подбирается из имеющихся новых шайб с учетом требуемой толщины на основе проведенных ранее измерений снятого элемента. Завершением процесса регулировки считается установка новой шайбы. Шайбы ставятся в толкатель так, чтобы маркировка оказалась внизу. После специнструментом снова «утапливается» толкатель, после чего осуществляется извлечение фиксатора.

Регулировка клапанов К7М

Теперь можно приступать непосредственно к самой регулировке клапанов К7М. Что конкретно для этого нужно сделать:

1. Ослабить затяг контргайки регулировочного болта одного из коромысел. Болт одновременно с этим удерживать от проворачивания посредством пассажитей.
2. Вставить щуп в проем между краями клапана и регулировочного болта.
3. Удерживать контргайку от движений, а регулировочный болт вращать в направлении «по часовой». Ровно до тех пор, пока щуп в проеме нельзя будет перемещать с небольшим усилием.
4. Однако нельзя вворачивать обратно регулировочный болтик так, чтобы щуп был полностью защемлен. Поскольку, таким образом, запчасть начнет двигаться, и тогда зазор окажется гораздо меньше нормальных размеров.
5. Придерживая регулировочный болт, чтобы тот не провернулся, нужно затянуть потуже контргайку и проверить просвет. Если нужно, регулировку можно повторить.
6. Точно таким же образом нужно отрегулировать просвет и для второй детали.
7. Коленвал К7М необходимо провернуть ровно на половину оборота. Именно в подобном положении оба клапана третьего цилиндра полностью закрыты, а их коромысла – полностью свободны.
8. Проконтролировать просветы между краями клапанов и регулировочных болтиков третьего цилиндра.
9. Далее, проворачивая коленвал ровно на половину оборота, следует установить поршни четвертого, а после и второго цилиндра в положении ВМТ такта сжатия.

Напоследок остается поставить на место крышечку головки блока цилиндров и все снятые запчасти в противоположной последовательности. В случае необходимости допускается заменить поврежденную или деформированную прокладку крышечки.
