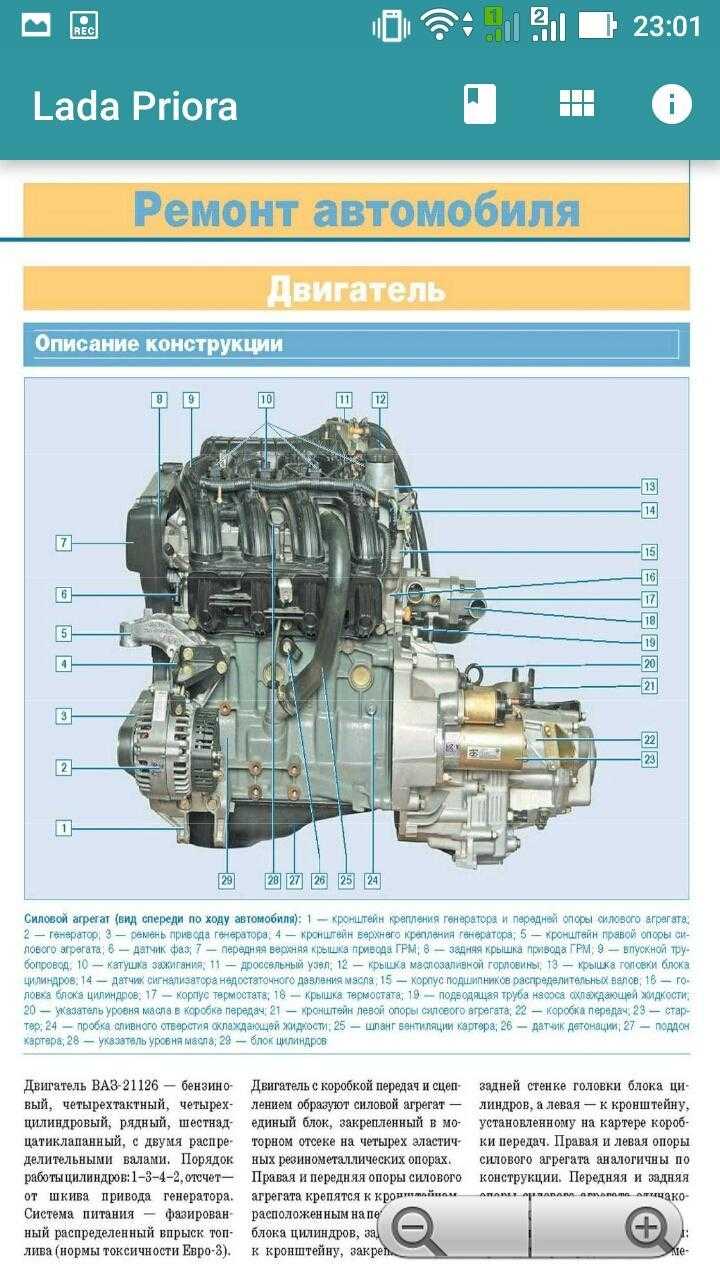

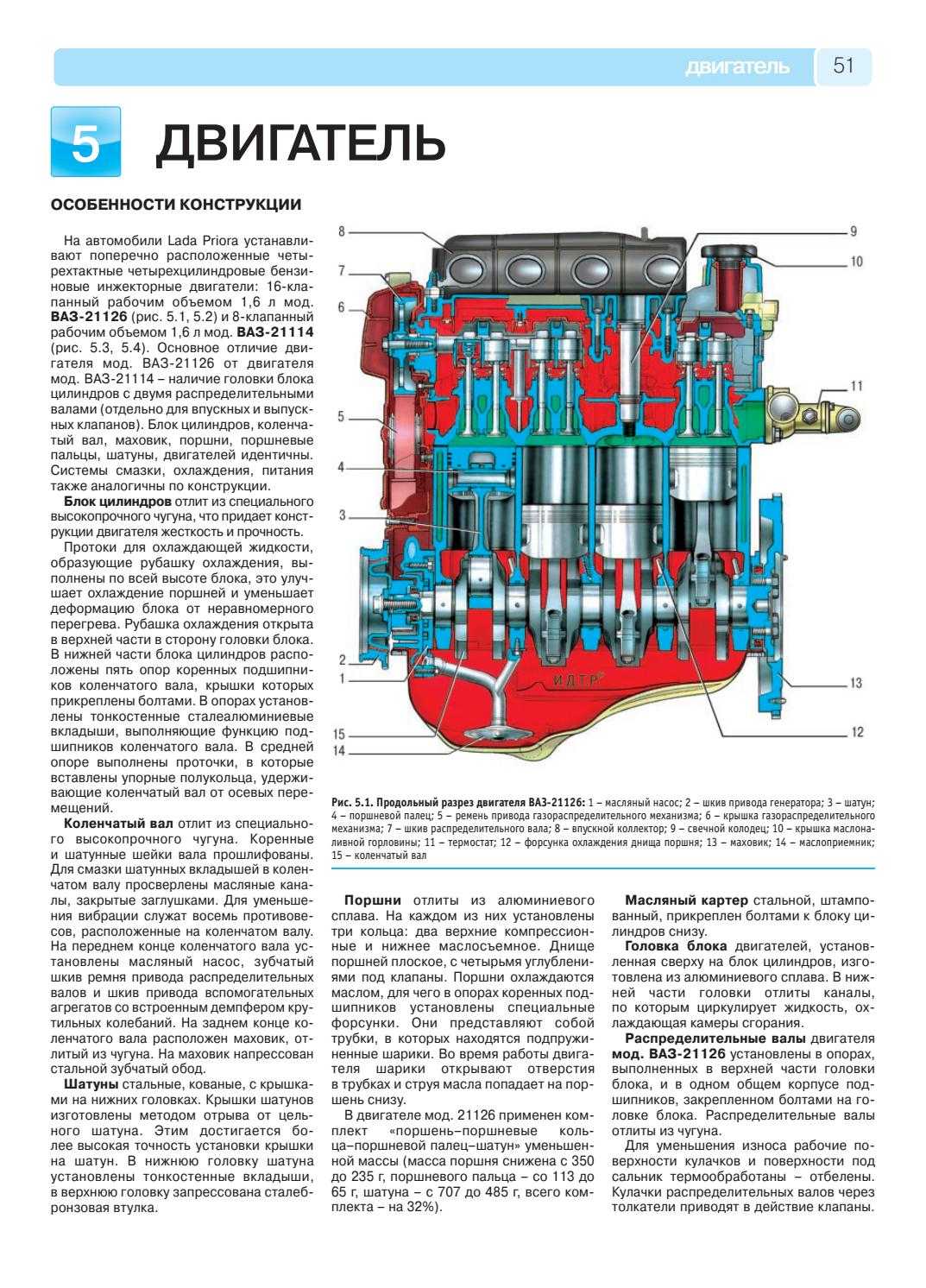

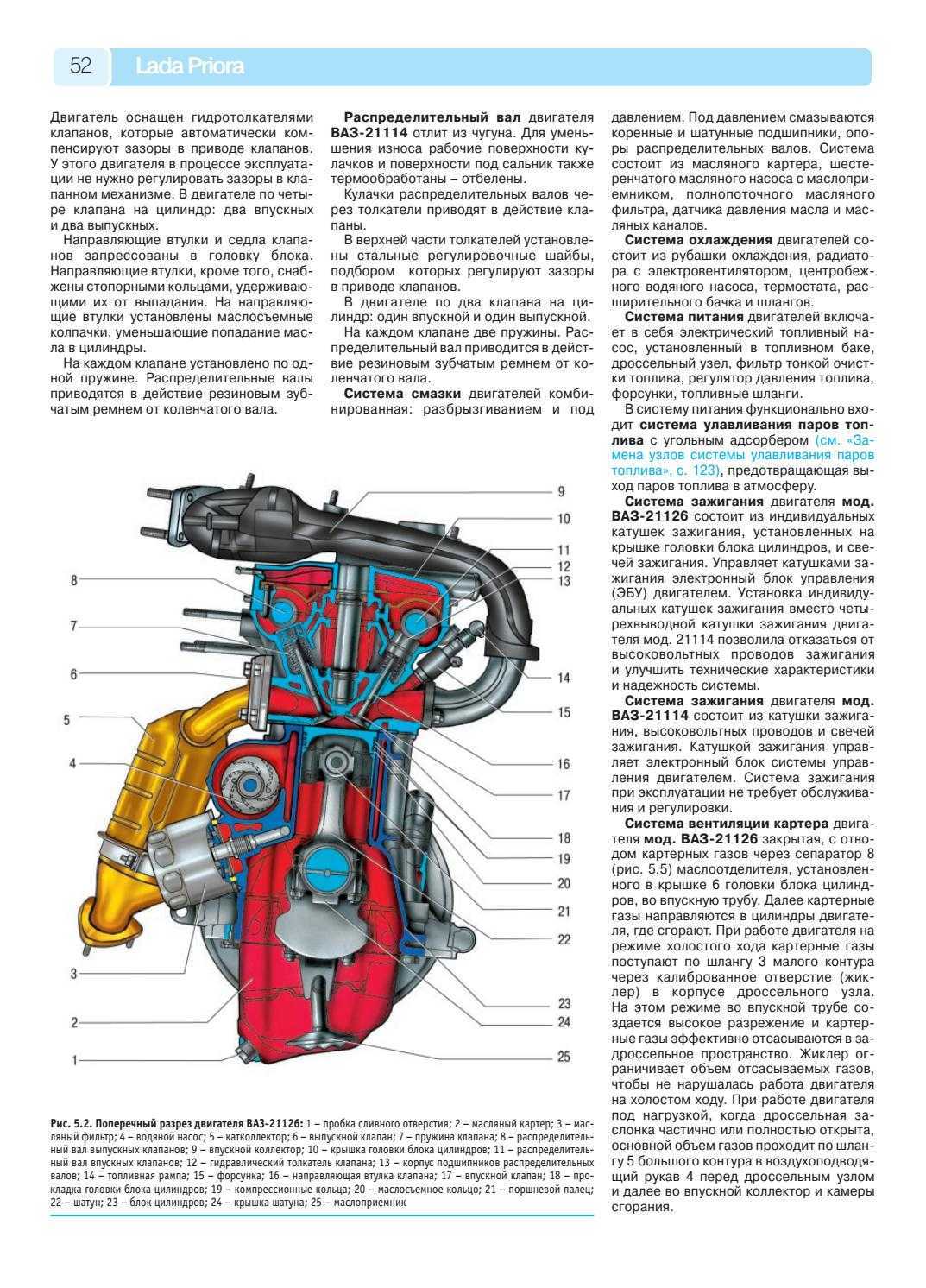

Руководство по ремонту двигателя ваз 21126

Видео «Как правильно затянуть болты ГБЦ»

В этом видео мастер с большим опытом показывает и подробно описывает, как правильно проводится закручивание болтов ГБЦ. На автомобиле Лада приора с 16-ти кл агрегатом работы выполняются по такой же схеме.

Разборка двигателя мы разобрали в статье – «Разборка двигателя ВАЗ-21126»

Детали двигателя продефектировали в статье – «Дефектация деталей двигателя ВАЗ-21126».

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

Очистите нагар по краям постелей блока цилиндров.

Очистите от отложений масляные канавки в постелях.

Установите вкладыши коренных подшипников в постели блока цилиндров в соответствии с метками, сделанными при разборке.

При установке вкладышей их стопорные усики должны войти в пазы постелей.

Смажьте вкладыши моторным маслом.

После установки вкладышей в постели их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковое.

Установите коленчатый вал в блок цилиндров.

Смажьте упорные полукольца моторным маслом.

Обратите внимание на канавки полуколец: этими сторонами полукольца должны быть установлены к щекам коленчатого вала

Установите сталеалюминевое полукольцо (белого цвета) с передней стороны средней постели (со стороны привода распределительного вала).

7. . металлокерамическое (желтого цвета) – с другой стороны постели.

Поверните полукольца так, чтобы их концы были заподлицо с торцами постели.

Вставьте вкладыши в крышки коренных подшипников в соответствии с метками, сделанными при разборке.

При этом стопорные усики вкладышей должны войти в пазы крышек.

Смажьте вкладыши моторным маслом.

Установите крышки в соответствии с метками. На крышках нанесены метки (насечки) в соответствии с номером цилиндра.

Исключение составляет пятая крышка, на которой нанесены две метки, как и на второй.

На второй крышке есть два резьбовых отверстия 1 под болты крепления маслоприемника.

При этом номера цилиндров считают со стороны привода распределительного вала, а крышки устанавливают метками 2 в противоположную сторону от штуцера масляного фильтра 3.

Для установки крышек коренных подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана.

Устанавливать крышки затяжкой крепежных деталей запрещено, так как при этом будут повреждены посадочные поверхности крышек и блока цилиндров.

Смажьте моторным маслом резьбу и торцы головок болтов крепления крышек.

Заверните болты и затяните их требуемым моментом в следующем порядке: первыми затяните болты третьей крышки, затем второй и четвертой, потом первой и пятой.

После затяжки болтов проверните на 2–3 оборота коленчатый вал — он должен вращаться легко, без заеданий.

Для удобства установки смажьте тонким слоем консистентной смазки прокладку масляного насоса и «приклейте» ее к блоку. Удалите излишки смазки.

Установите масляный насос и заверните болты его крепления.

Для удобства установки смажьте тонким слоем консистентной смазки прокладку держателя заднего сальника и «приклейте» ее к блоку. Удалите излишки смазки.

Установите держатель заднего сальника и заверните болты его крепления.

Вставьте шатун в поршень в соответствии с ранее сделанными метками так, чтобы номер метка на шатуне была обращена в сторону передней части поршня (в эту сторону направлена стрелка, выбитая сверху на днище поршня)

Смажьте поршневой палец моторным маслом и вставьте палец в поршень и шатун.

Установите стопорные кольца с обеих сторон пальца.

При этом обратите внимание на то, что кольца должны быть четко установлены в канавках поршня. Нечетко зафиксированное в канавке поршня кольцо выскочит из нее при работе двигателя и приведет к аварийным повреждениям

Нечетко зафиксированное в канавке поршня кольцо выскочит из нее при работе двигателя и приведет к аварийным повреждениям.

Установите на поршень расширитель маслосъемного кольца.

Установите поршневые кольца.

Это рекомендуется делать специальным съемником.

Если его нет, установите кольца на поршень, аккуратно разведя замки колец.

Порядок установки колец: первым устанавливают маслосъемное кольцо (замок кольца должен находиться с противоположной стороны от замка разжимной пружины), затем нижнее компрессионное кольцо, последним — верхнее компрессионное.

Гнет ли клапана?

Каждый мотор в автомобиле Лада Приора гнет клапана, касается это и самого мощного агрегата номер 126 на 16. Это вам скажут в любом сервисном центре, занимающимся обслуживанием отечественных авто. Но начинающим водителям следует знать, что мотор гнет компоненты не просто так, и если соблюдать правила эксплуатации, вы не столкнетесь с этой проблемой.

Силовая установка Лада гнет детали только в том случае, если нарушены регламентные работы по замене ремня и других компонентов газораспределительного механизма (ГРМ). Мотор гнет клапана в том случае, если вовремя не были заменены ролики, ремень или водяная помпа. Когда один из этих элементов ломается, поршни номер 126 встречаются с клапанами. Из-за такой конструктивной особенности мотор гнет детали. Решение проблемы становится капитальный ремонт Лада.

Итак, задача владельца Лада Приора с двигателем номер 126 на 16 кл заключается в своевременной проверке ГРМ.

Роликам и помпе ГРМ номер 126 тоже следует уделять внимание при осмотре ремня. Ведь двигатель гнет детали даже при неисправных роликах

Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету

Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла

Иногда ремень ГРМ и его компоненты изнашиваются раньше срока – вы узнаете об этом по вибрациям из моторного отсека и неприятному скрежету. Двигатель номер 126 гнет клапана, поэтому не забывайте вовремя менять компоненты ГРМ и проводить ремонт этого узла.

Сборка двигателя

Протираем чистой ветошью шейки коленвала, зеркало цилиндров и посадочные места шатунных вкладышей, их кстати можно и обезжирить. Вкладываем новые вкладыши в шатун и крышку, так что бы усики вкладышей вошли в пазы.

Смазываем чистым маслом вкладыши, шейки коленвала и цилиндры. Разворачиваем поршневые кольца замками так как показано на рисунке, угол между ними должен составлять 120 градусов.

Одеваем на поршень оправку для сжатия колец, предварительно смазав ее внутри чистым маслом. Не забывая про направление, стрелка на поршне должна быть направлена к передней части двигателя, ставим его в свой цилиндр.

Коленвал проворачиваем таким образом, чтобы шатунная шейка была в самом низу. Аккуратно постукивая деревянной ручкой молотка проталкиваем поршень в цилиндр. Снимаем оправку и толкаем поршень вниз до момента, когда шатун сядет на коленвал. Снизу ставим крышку шатунного подшипника, помним про метки. Затягиваем болты крепления крышки шатуна моментом 5 кгс*м. Тоже повторяем со всеми остальными цилиндрами.

Ставим на место все что сняли снизу. Сверху продуваем и очищаем отверстия под болты крепления ГБЦ. Ставим новую прокладку ГБЦ и саму головку. Смазываем болты тонким слоем масла, главное без фанатизма. Болты затягиваем в несколько проходов в порядке обратном откручиванию, смотри фото в начале статьи. Последовательность затяжки следующая:

1. сначала все затягиваем моментом 2 кгс*м
2. затем все затягиваем моментом 7 – 8 кгс*м
3. доворачиваем на 90 градусов
4. еще раз доворачиваем на 90 градусов

Ставим гидрокомпенсаторы, распредвалы и крышку подшипников распредвала. Все трущиеся поверхности смазываем чистым маслом. Перед установкой крышки подшипников распредвала смазываем тонким слоем герметика периметр и ободки вокруг свечных колодцев. Затягиваем болты крышки подшипников, в порядке обратном раскрутки, моментом 2 кгс*м, смотри фото в начале. Ну и дальше устанавливаем все детали в порядке обратном снятию. Заливаем все жидкости и заводим, завестись может не сразу, это нормально. При первом запуске дымить будет хорошо, пока не обгорит масло на цилиндрах, смотрим что бы погасла лампа давления масла. Даем поработать минуту и глушим, смотрим вдруг где что потекло

Заводим еще несколько раз постоянно увеличивая интервал работы, доводим до рабочий температуры, постоянно проверяя масло и антифриз, так же обращаем внимание на то что бы не появились посторонние шумы. Даем отдохнуть часок и снова на холостой ход где-то на часик, постоянно контролируем температуру

Ну а далее обкатка если точили, если нет, то можно ехать только первую тысячу километров стараться не поднимать обороты выше 3000 ну и не тягать на буксире.

Все прекрасно знают, что основа вращения двигателя автомобиля – поступательное движение поршня. Но как он заставляет вращаться коленчатый вал? Что позволяет движение вверх-вниз превратить во вращение? Это система шатунов. Она имеется в любом двигателе внутреннего сгорания. Конечно, работает она и в «Приоре».

Снятие и установка шатунов на двигатель «Приоры»

Интересно то, что, хотя эта деталь находится практически в середине мотора, демонтировать её можно не снимая с автомобиля двигатель. Да, это, конечно, непростая операция, однако, вполне выполнимая. Проводить её нужно или на смотровой яме, или на специальном подъёмнике для машин, чтобы был доступ к масляному поддону. Когда автомобиль расположен на месте для проведения операции, в первую очередь снимается защита моторного отсека снизу. Демонтируется головка блока, поддон двигателя и маховика. Желательно снять, чтоб не повредить, маслозаборник. Можно приступать к извлечению шатунов.

Стоит начинать с первого цилиндра. Это для того, чтоб разложить детали по порядку, и не перепутать. Провернуть коленвал «Приоры» так, чтобы нижняя часть шатуна стала ровно в нижнем положении. Разблокировать и отвернуть болты крепления крышки вкладыша. Снять её и отложить вместе с самим вкладышем. После этого вытолкнуть поршень вверх и извлечь из цилиндра. По очереди демонтировать таким образом все поршни с шатунами «Приоры». Теперь можно заниматься ремонтом или заменой элементов.

Подготовка к работе

Этот процесс лучше всего проводить при свете, если речь идет об улице. Подшипник представляет собой миниатюрный компонент. Будет идеально, если вы загоните Приору на смотровую яму. Разбирать мы будем деталь передней ступицы, так как это сложнее, чем проводить ту же операцию с задней ступицей, тем более без снятия стойки. А теперь к инструментам:

• Накидные ключи на 17, 19.
• Съемник для подшипников – основной инструмент, так без него придется проводить демонтаж стойки и выполнять развал-схождение.
• Головка на 30, желательно, чтобы она была оборудована надежным воротком.
• Оправа – обычно это самодельный инструмент, который представляет собой срез трубы определенного размера. С его помощью мы будем выбивать ступицу.
• Смазка WD-40.

Лада Приора, как и другие легковые модели этой марки, относится к автомобилям с передним приводом. В передней части гораздо больше деталей, отсюда и более сложный процесс демонтажа подшипника. Задний опорный компонент ступицы снимается по такой же схеме, времени на него вам потребуется меньше, поэтому в инструкции описан задний опорный подшипник.

Цена ремня ГРМ

Цена на ремень ГРМ ВАЗ 2110 в зависимости от производителя может варьироваться от 400 до 1000 рублей. Примерно столько же стоит и натяжной ролик, который рекомендуется менять вместе с ремнем. Стоимость работы по замене этих элементов привода ГРМ — 600-1000 рублей.

Чтобы сэкономить средства, заменить ремень и ролик можно своими руками. Ничего сложного в этой процедуре нет, да и никаких специальных инструментов не потребуется. Нужно только прибрести запасные части.

В приведенной таблице представлены модели ремней ГРМ для 8-клапанной ВАЗ 2110 разных производителей с указанием их каталожных номеров.

РЕМЕНЬ ГРМ ВАЗ 2110 (8 КЛАПАНОВ)
АВТОВАЗ	2112-1006040
BOSCH	1987949559
CONTI	CT996
CONTITECH	CT 996
GOODYEAR	G1535
GATES	5539
FLENNOR	4428
LUZAR	LTB0112
LYNX	136CL254
PILENGA	CTP0996
OPTIBELT	ZRK1538
НАТЯЖНОЙ РОЛИК
АВТОВАЗ	21120-100612000

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Размеры шатунов «Приоры»

Толкая поршень вверх на всю свою длину, шатун строго фиксирует объём камеры сгорания. Из этого можно сделать вывод, что от его длины зависит и объём самой рабочей полости цилиндра, в которой горит топливо. То есть, если длину увеличить, объём станет меньше. А если укоротить, то соответственно увеличится размер камеры. Заводской двигатель выходит с шатунами стандартной длины. Она составляет 150 миллиметров. Измеряют её от осевой точки центра головки (крепления пальца) до такой же линии нижней части, крепящейся к коленчатому валу. Этот размер обеспечивает мотору стандартные заводские параметры. Например, рабочий объём мотора. Он составляет 1597 кубических сантиметров. Или как говорят владельцы, мотор «один и шесть».

Как снять шестерню коленвала, если она не снимается!

Для просмотра онлайн кликните на видео ⤵

Как снять шестерню коленвала ВАЗ, если она не снимается! How to remove gear crankshaft. Подробнее

Не снимается шестерня шкива грм ваз 2112 2110 — есть простой способ Подробнее

КАК СНЯТЬ НИЖНЮЮ ШЕСТЕРНЮ ГРМ ВАЗ (124 ДВИГАТЕЛЬ).HOW TO REMOVE LOWER sprocket-wheel VAZ Подробнее

Субару импреза как снять шестерню коленвала если она не снимается, замена грм, помпы, артикулы Подробнее

Лёгкое снятие шестерни ГРМ #4age Подробнее

Как снять переднюю шестерню ГРМ с коленвала Подробнее

как снять шестерню ГРМ с коленвала Подробнее

как снять нижнюю шестерню грм ВАЗ Подробнее

Замена шестерни коленвала на приору, самодельный съёмник Подробнее

как снять шестерню грм не стандартными способами Подробнее

Как не стоить снимать шестерню коленвала Подробнее

Как снять шестерню ГРМ ВАЗ 2109 2110 2114 Подробнее

Как снять шестерню с коленвала ВАЗ 2108, 2109, 2110, 2112, 2113, 2114, 2115, Калина, Приора, Гранта Подробнее

как легко и без усилий открутить болт (шкив, шестерню) коленвала на любом автомобиле Подробнее

Как снять без болезнено нижнюю шестерню грм. Подробнее

Ауди А6 с5 как открутить шестернью коленчатого вала. Подробнее

Снятие нижней звёздочки газораспределения с коленчатого вала ваз 2101-2107. Подробнее

Как снять шестерню ГРМ Мазда 626 GE Подробнее

Замена шестерни коленвала ВАЗ 21099 Подробнее

Тюнинг двигателя с помощью шатунов

Большинство молодых людей, приобретающих «Приору», не удовлетворяются заводскими параметрами машины. Многие стремятся усовершенствовать свой автомобиль. Сделать его мощнее, приёмистей и быстрей. Это называется «зарядить» двигатель. То есть, как ещё говорят, сделать тюнинг. В это понятие входит много различных действий. Это и установка специальных распределительных валов, и облегчение различных деталей, маховика и прочих. И многое другое. В эту категорию входит и установка специальных укороченных шатунов, что соответственно увеличивает объём рабочей камеры сгорания мотора «Приоры».

Самыми популярными, для такой операции являются так называемые, «спортивные», усиленные шатуны, длиной 131 мм. Они входят в стандартный набор для улучшения мотора «Приоры».

Снятие и установка шатунов на двигатель «Приоры»

Интересно то, что, хотя эта деталь находится практически в середине мотора, демонтировать её можно не снимая с автомобиля двигатель. Да, это, конечно, непростая операция, однако, вполне выполнимая. Проводить её нужно или на смотровой яме, или на специальном подъёмнике для машин, чтобы был доступ к масляному поддону. Когда автомобиль расположен на месте для проведения операции, в первую очередь снимается защита моторного отсека снизу. Демонтируется головка блока, поддон двигателя и маховика. Желательно снять, чтоб не повредить, маслозаборник. Можно приступать к извлечению шатунов.

Стоит начинать с первого цилиндра. Это для того, чтоб разложить детали по порядку, и не перепутать. Провернуть коленвал «Приоры» так, чтобы нижняя часть шатуна стала ровно в нижнем положении. Разблокировать и отвернуть болты крепления крышки вкладыша. Снять её и отложить вместе с самим вкладышем. После этого вытолкнуть поршень вверх и извлечь из цилиндра. По очереди демонтировать таким образом все поршни с шатунами «Приоры». Теперь можно заниматься ремонтом или заменой элементов.

Как снять шкив коленвала

При проведение ремонтных работ с двигателем и с околодвигательными деталями, приходится снимать шкив с коленвала, например, для замены шкива или для замены уплотнительных сальников при утечке моторного масла. Казалось бы, простая задача, но с демонтажом шкива с коленчатого вала возникают трудности и не так легко его снять. Поэтому в этой статье рассмотрим, способ, как это можно быстро сделать.

Почему трудно снять шкив

№1. В зависимости от конструкции двигателя марки и модели автомобиля, сложность демонтажа шкива бывает разной. В некоторых машинах есть много места для комфортного проведения ремонтных работы, в некоторых — очень мало свободного места. Элементы конструкции шкива закрывают шкив.

По строению шкивы тоже бывают разные, есть 2 вида:

• обычные;
• демпферные.

У демпферных шкивов в конструкции есть доп внешнее кольцо с резинкой, которое поглощает вибрации, микроколебания.

Перед тем, как начать снимать шкив, надо ослабить натяжные гайки-болты, снять ремень генератора и гидроусилителя (ГУР).

№2. В заводской сборке, шкив сажается на коленчатый вал двигателя, прижимается болтом или гайкой и затягивается с большой силой сжатия. Таким образом, заводская сборка очень крепкая. Поэтому, если ни разу не снимали шкив, то демонтировать в первый раз будет сложнее.

Кроме затяжки с максимально допустимой силой специальным динамометрическим ключом, в процессе эксплуатации, двигатель сильно нагревается, резьбовое соединение еще сильнее затягивается и прикипает. А снаружи воздействуют внешние факторы, из-за которых резьбовое соединение может подвергаться коррозии.

№3. Если выключить сцепление, коленвал ДВС можно свободно проворачивать гаечным ключом. Поэтому, чтобы открутить гайку шкива коленвала, надо застопорить вал от проворачивания. Если при нажатии сцепления, скорости не переключаются, значит оно не рабочее. Возможно в систему попал воздух. В этом случае надо прокачать сцепление.

Почему в шкивах делают спец технологические отверстия? В автомастерских для фиксирования вала есть специальное приспособление, которое надо закрутить к шкиву болтами и застопорить вал.

Если нет спец устройства для фиксации вал, которое прикручивается к шкиву, то надо поставить хорошие противооткатные устройства под колеса автомобиля и поставить 4 передачу на КПП.

Или, третий вариант — упирать в зубья маховика монтировку и фиксировать коленчатый вал от проворачивания во время откручивания гайки шкива.

Установка поршней и шатунов

Следующим этапом устанавливаем поршня на шатуны. Поршня и шатуны имею определённое направление по отношению к двигателю. На поршнях стрелкой указано направление вперёд, те есть, они должны быть направлены от маховика в сторону передней крышки.

На шатунах имеются отливы цифр, они должны быть обращены вперёд, таким же образом.

Учитывая данное направление, соединяем поршень и шатун посредством поршневого пальца. Перед установкой пальца поршень необходимо нагреть, достаточно поместить его в горячую воду на несколько минут. В поршне палец стопорится с обеих сторон стопорными кольцами.

Ремонт Priora 89

Снятие распределительных валов и замена гидротолкателей клапанов

Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…

…и снимаем шланг со штуцера крышки головки блока цилиндров.

Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…

…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.

Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…

…отверткой поддеваем крышку за прилив…

…и снимаем ее. Для проверки исправности гидротолкателя…

…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.

Расположение болтов крепления корпуса подшипников распределительных валов

Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…

…вынимаем распределительные валы с сальниками.

Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.

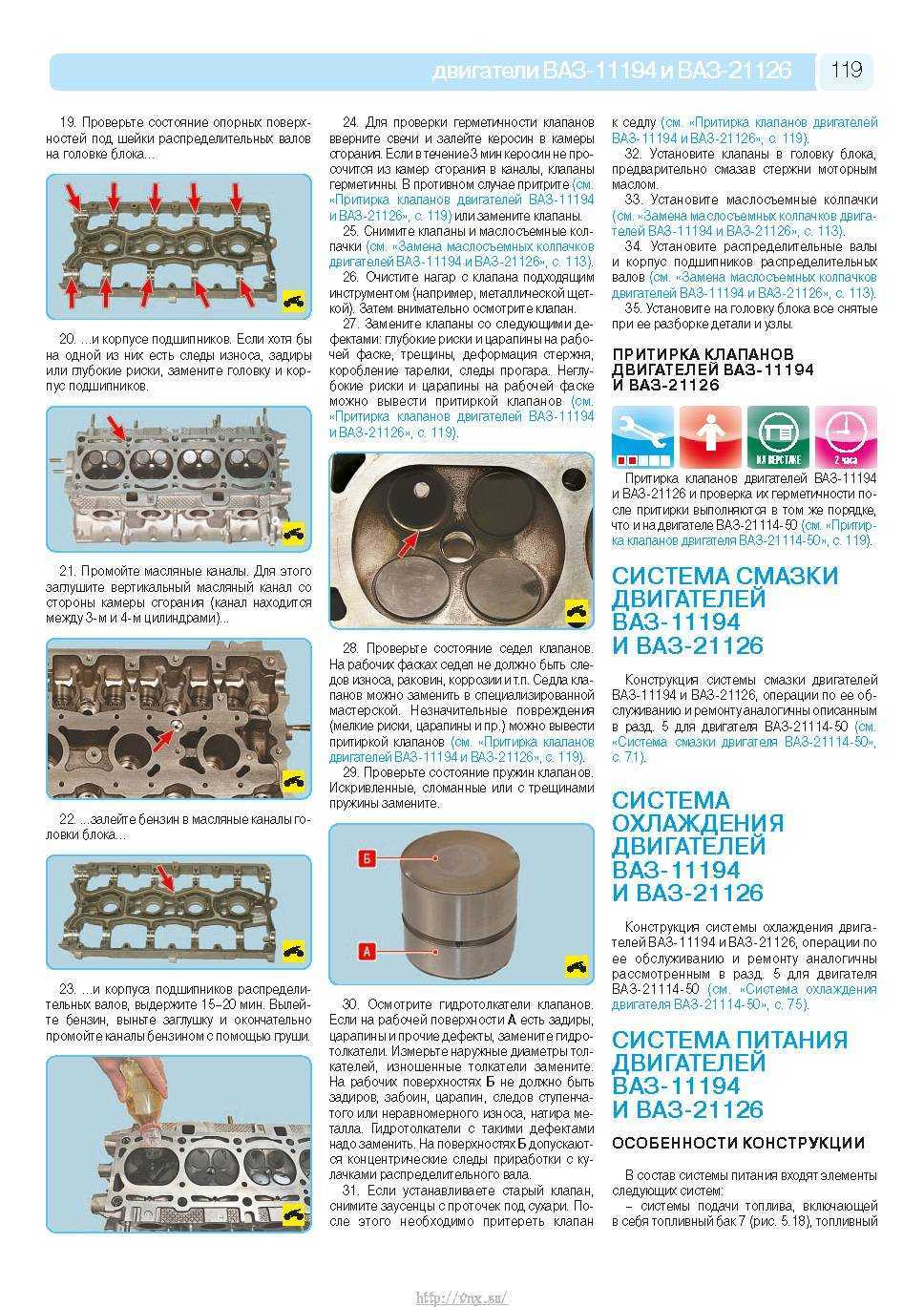

Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…

…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…

…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.

Места нанесения герметика на корпус подшипников

Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.

Места нанесения герметика на крышку головки блока цилиндров

Установка

Подготовленные группы установить на место также через верх цилиндра. Внимательно проверить и поставить на свои места шатунные вкладыши. Установить нижние элементы – крышки, и закрепить болтами.

Это связано с тем, что от момента затяжки зависит очень многое: и свобода вращения коленчатого вала, и одновременно плотность прилегания вкладышей к шейке этого вала. При слабом будет вытекание масла без должного смазывания, а при сильном – подклинивание и, опять же, недостаточная смазка. Исходя из этих соображений, эта величина должна быть ровно 43,32-53,51H*м или ещё 4,42-5,46 кгс*м. Только так и никак иначе. После этого можно производить полную сборку в обратном порядке.

Интересное видео о шатунах «Приоры»:

Здесь также нужно знать, что последовательность затягивания на 16 кл и 8 кл агрегатах отличается, поэтому нужно быть внимательным. Момент на 16 и 8 клапанном силовом агрегате одинаков и проходит в четыре круга.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости

Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент

Необходимые инструменты

• набор ключей;
• динамометрический ключ (покупать не нужно, лучше одолжить на день-два);

Динамометрический ключ

вороток;
штенгель циркуль;

Штенгель циркуль

торцовые головки.

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

1. Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.

Длина не должна быть более 9,5 см

Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
Строго соблюдайте вращающие моменты во время затяжки.
Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
Не пользуйтесь инструментом сомнительного качества и производства. В особенности это касается динамометрического ключа.

Соблюдая эти нехитрые правила, вы сможете гарантировать наилучшую затяжку и надежное герметичное соединение.

Поставьте ГБЦ на блок, предварительно удостоверившись, что колен и распредвалы выставлены в положение верхней мертвой точки (ВМТ).

Правильное закручивание

Непосредственно сам процесс затягивания происходит в 4-е круга:

• 1-й круг — момент 20 Н·м (2 кгс/м);
• 2-й круг — момент 69,4–85,7 Н·м (7,1–8,7 кгс·м);
• 3-й круг — доворот болты на 90 градусов;
• 4-й круг — еще один поворот на 90 градусов.

Как видите, все просто если остались вопросы, то посмотрите видео. По времени эта работа не занимает больше двадцати минут, но позволяет сэкономить приличную сумму, которую возьмут с вас на станции технического обслуживания.

Регулировка момента затяжки болтов для 16 клапанного авто

Регулировка момента затягивания — несложный процесс, и ознакомившись с материалом и видео в этой статье, вы справитесь с ним сами. Достаточно раз провести затягивание и далее вы сами сможете выполнять ее и еще при этом сможете помочь свои друзьям в случае необходимости

Важно придерживаться схемы для автомобилей с 19-ти клапанным мотором и соблюдать момент

Динамометрический ключ

вороток;
штенгель циркуль;

Штенгель циркуль

Схема

Схема, по которой проходит затяжка на 16 клапанном моторе отличается от схемы для 8-ми поэтому мы представим и одну и вторую, чтобы вы могли их сравнить.

Только не перепутайте когда будете устанавливать. В любом случае перед началом работ сверьтесь с инструкцией, идущей вместе с авто. Затягивание с разным моментом на 16 клапанном агрегате происходит в 2 круга с разным моментом, а потом еще 2 круга с поворотом на 90 градусов. Сложно ничего нет, а значит справиться можно своими силами.

Этапы

Для того чтобы самостоятельное затягивание болтов завершилась успешно и держалась длительное время следует соблюдать ряд нехитрых правил:

1. Лучше использовать новые болты, так как во время эксплуатации они находятся под постоянным напряжением и со временем утрачивают свои свойства. Нет гарантии, что старый болт не выдержит напряжения и лопнет.

Длина не должна быть более 9,5 см

Нежелательно повторно ставить прокладку, даже если она находится в сносном состоянии.
Строго соблюдайте вращающие моменты во время затяжки.
Очередность затягивания доворота болтов должна быть точно такая же, как на схеме для 16-ти клапанных силовых установок.
Перед установкой ГБЦ внимательно просмотрите все детали на наличие повреждений и деформаций. В случае обнаружения таковых не оставляйте их без внимания, а обязательно замените. Зачастую небольшие поломки приводят к большим повреждениям, а иногда даже к полному разрушению систем и механизмов.
