Модуль электробензонасоса (МЭБН) — снятие/установка
Каталожные номера данных деталей см. здесь
Разборка топливного модуля показана здесь.
Топливный модуль: 1 – стакан; 2 – топливный фильтр; 3 – крышка модуля; 4 – датчик указателя уровня топлива; 5 – поплавок
Когда менять бензонасос
Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля.
Наиболее характерные признаки выхода насоса из строя: — частичная потеря мощности; — неадекватная реакция на «газ»; — нестабильная работа мотора на ми нимальных оборотах холостого хода; — изменение тональности работы мотора; — шум в топливном баке; — неуверенный пуск двигателя.
Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый и заменить. Для проведения этих операция необходимо снять топливный модуль.
Установить автомобиль на рабочее место и затормозить стояночным тормозом.
Для автомобилей с кузовом «универсал «
Наклонить вперед задний ряд сидений ( для 5-ти местной комплектации ) или средний ряд (для 7-ми местной комплектации).

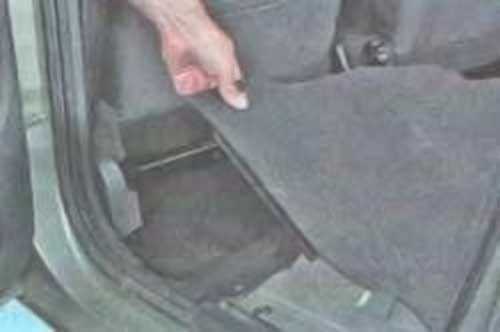

Поднять крышку и поднять обивку пола.
Для автомобилей с кузовом «фургон «
Снять облицовку средней стойки с правой стороны.
Снять правую часть перегородки кузова.
Снять правую переднюю часть пола грузового отделения
Операции для всех комплектаций автомобилей

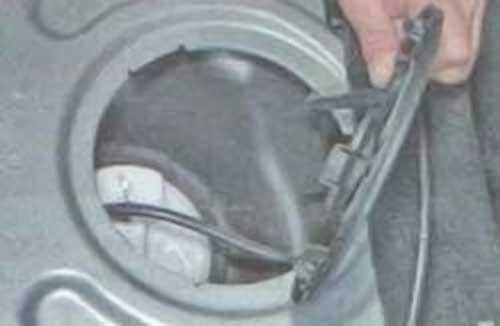

Снять крышку 1, рисунок 11-26, люка электробензонасоса.
Рисунок 11-26 — Снятие крышки люка электробензонасоса.
Отжав отвёрткой фиксатор.
. отсоединить колодку 1, рисунок 11-27, жгута проводов заднего от модуля 2 электробензонасоса.
1 — колодка жгута проводов заднего к модулю электробензонасоса; 2 — модуль электробензонасоса; 3 — гайка крепления модуля электробензонасоса; 4 — бак топливный; 5 — трубка топливного трубопровода
Запустить двигатель и дать ему поработать на оборотах холостого хода до полной остановки для сброса давления в топливной системе, обеспечив отвод выхлопных газов (катушка вытяжная с вентилятором типа SERF/SP ф. «СовПлим»). Выключить зажигание.
Отсоединить клемму провода «массы» от аккумуляторной батареи (ключ гаечный 10).
Нажать на пружинные фиксаторы соединителя трубки 5 топливного трубопровода и движением вдоль оси штуцера отсоединить трубку от модуля электробензонасоса.
Повернуть гайку 3 (прижимное кольцо) крепления модуля бензонасоса против часовой стрелки (приспособление Mot. 1397 или ключ 67.78129704 L для снятия и установки прижимного кольца модуля электробензонасоса).
Чертёж простого присособления для отворачивания и заворачивания прижимного кольца модуля бензонасоса
Если приспособления не имеется, то отворачиваем с помощью подходящего инструмента, например монтажной лопаткой. Упираясь в пазы в панели пола кузова, толкаем поочерёдно в разные рёбра по окружности прижимного кольца. (тоже самое нужно сделать при сборке)

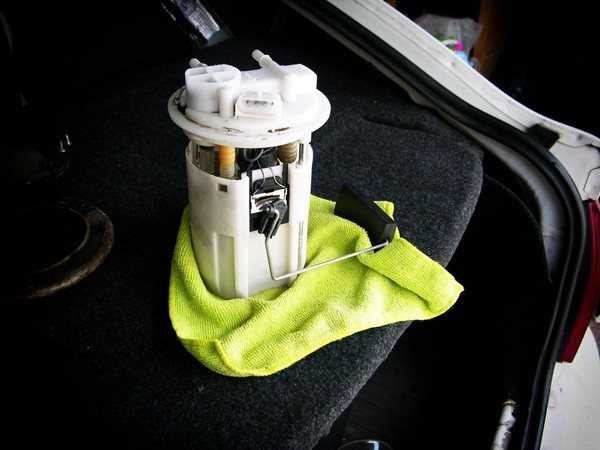

снять модуль электробензонасоса, выводя поплавок датчика указателя уровня топлива из бака.
Снять уплотнительное кольцо.
Закройте отверстие в топливном баке плотной бумагой или полиэтиленом.
Разборка топливного модуля для замены насоса, фильтра, или датчика показана здесь.
Примечание: По регламенту, уплотнительное кольцо и гайка крепления электробензонасоса подлежат замене.
Установить новое уплотнительное кольцо в канавку на топливном баке.
Установить модуль электробензонасоса в топливный бак, совместив метки 1 и 3, рисунок 11-28.
1 — метка на корпусе модуля электробензонасоса; 2 — метка на корпусе гайки крепления модуля электробензонасоса; 3 — метка на корпусе топливного бака
Установить новую гайку крепления модуля электробензонасоса и, нажимая рукой на модуль электробензонасоса (чтобы предотвратить выпадение уплотнительного кольца), навернуть ее по часовой стрелке вручную на топливный бак.
Установить приспособление для затяжки гайки и затянуть гайку крепления модуля электробензонасоса до положения, при котором метка 2 на гайке окажется напротив метки 3 на топливном баке (приспособление Mot. 1397 или ключ 67.7812-9704 L для снятия и установки прижимного кольца модуля электробензонасоса).
Присоединить трубку 5, рисунок 11-27, к модулю 2 электробензонасоса движением вдоль оси штуцера до щелчка пружинного фиксатора соединителя. Проверить надежность фиксации трубки.
Присоединить колодку 1 жгута проводов заднего к модулю электробензонасоса.
Установить крышку люка электробензонасоса так, чтобы стрелка 1 на крышке расположилась напротив паза 2 в панели пола кузова.
Дальнейшую установку проводить в порядке обратном снятию.
Присоединить клемму «массы» к аккумулятору.
Видео
Особенности работы топливного фильтра на дизеле
Топливные фильтры устанавливаются и на бензиновые, и на дизельные автомобили. Но требования к качеству фильтрации в случае с дизельным мотором выше, а сами фильтрующие элементы меняются чаще.
Всё дело в конструктивных особенностях дизеля: давление, под которым ДТ впрыскивается в цилиндры, намного выше, чем в случае с бензиновым ДВС. Большое давление требует большей герметичности, следовательно, зазоры в насосах и форсунках, которые подают топливо в камеру сгорания, должны быть минимальными. А частицы, которые пропускает топливный фильтр, должны быть меньше величины зазора, иначе наступит износ элементов.
Вода неизбежно попадает в топливную систему в результате конденсации водяных паров, это происходит как на АЗС, так и в баке автомобиля.
Таким образом, эффективная очистка ДТ топливным фильтром напрямую отражается на надёжности и ресурсе дизельного двигателя.
Устройство и принцип работы дизельного топливного фильтра
Очистка топлива в системе питания дизеля проходит в несколько этапов:
На разных моделях автомобилей и в зависимости от типа дизельной топливной аппаратуры топливные фильтры имеют разную конструкцию и устроены тоже по-разному.
Самые популярные варианты устройства:
От месторасположения и особенности конструкции топливного фильтра зависит лёгкость доступа к нему и возможность поменять деталь самостоятельно.
Также в фильтр дизеля часто монтируют нагревательные элементы, чтобы он не замерзал в холода и мотор можно было запускать зимой без проблем.

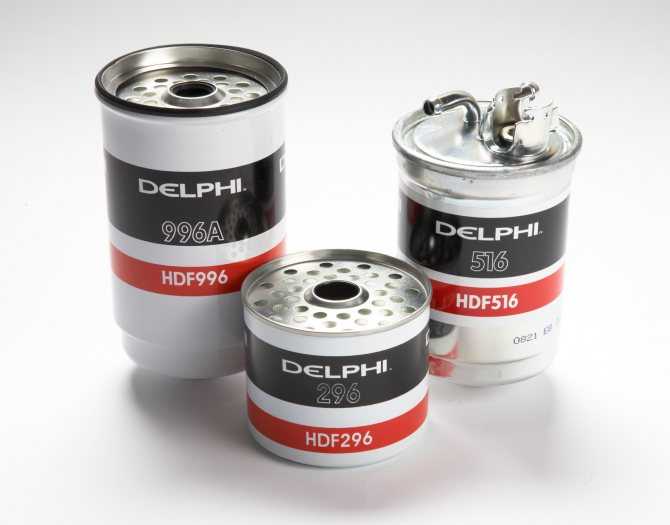

Фильтры для дизельного мотора бывают:
Когда пора менять топливный фильтр
На большинстве авто с дизельным двигателем не представляется возможности проверять состояние топливного фильтра, поэтому меняют его по данным о пробеге.
В среднем, срок эксплуатации, который указывают производители, составляет 15-40 тыс. км в зависимости от типа фильтра:
Первые применяются обычно на «бюджетниках», а вторые на премиальных авто японских, корейских и американских производителей.
Признаки «забитого» топливного фильтра
О том, что пропускная способность фильтра упала, скажут такие признаки:
Проблему стоит искать именно в топливном фильтре, если перечисленные симптомы усиливаются постепенно, со временем.
Если же они возникают неожиданно, это повод поискать причину в других проблемах с топливной системой.
Что будет, если не заменить топливный фильтр вовремя
При появлении указанных признаков или при наступлении регламента замены нужно провести замену фильтра, не откладывая.
В противном случае проблемы с поведением двигателя будут нарастать, а пропускная способность фильтра снизится до такого уровня, что это спровоцирует серьёзные поломки в других узлах автомобиля.
Примерный список таких поломок:
Как продлить жизнь топливного фильтра
О типичных проблемах владельцев дизельных авто узнаете здесь.
Топливные дизельные форсунки найдёте в нашем каталоге
Источник
Выполнение ремонтных работ
В старых моделях машин установлены карбюраторы и механическая топливная система. Такое устройство реже ломается по сравнению с автомобилями инжекторного типа. В последние монтируется электрическая система и современный бензонасос. Электронная система контролирует уровень и скорость подачи топлива. Функциями бензонасоса является транспортировка топлива от бака до места образования смеси, а также создание требуемого уровня давления.
Выполнить любой ремонт своими руками проще, если известна последовательность отдельных операций. Сначала требуется проверить устройство на отсутствие внутри топливного бака заводского мусора (мелкие металлические частицы), который может попадать в насос и выводить последний из строя.
Все ремонтные работы, касающиеся функционирования бензонасосов, можно разделить на несколько направлений:
1) при обнаружении в топливном баке посторонних частиц его необходимо промыть. При невозможности вымыть весь мусор, бак нужно заменить;
2) подтекание масла является сигналом к проверке места соединения блока цилиндров и бензонасоса. Проверяются также уплотнительные прокладки теплоизоляции;
3) для снятия насоса требуется отсоединить нагнетающий и подводящий бензопроводы, после чего открутить крепежные гайки и снять шайбы на пружинах. После этого возможен демонтаж самого бензонасоса;
4) неисправность в работе насоса может вызвать деформированная диафрагма. В этом случае ее нужно укрепить полиэтиленовой пленкой;
5) машины, имеющие большой пробег, могут иметь ослабленные от нагрузки пружины диафрагмы. Ремонт – растягивание пружины с обратной установкой на место.
Данная статья отвечает на вопрос автовладельца: возможен ли самостоятельный ремонт топливного насоса в машине инжекторного типа? Он не только может быть выполнен своими руками, но и не представляет ничего сложного, что подтверждает видео:
Lada Largus DA4A Мобиль › Logbook › Расходники ТО-2
Всем привет. Закупал расходники на ТО для Логана, решил сразу и для Ларгуса взять. Хотя пробег еще только 17800, но думаю раз в год ТО надо проводить, в том году менял масло и фильтры 16 июня, в этом году думаю в этом месяце сделаю.
Итак фильтр воздушный на 8-ми клапанный мотор AG325 GOODWILL — 202,00р.
Фильтр масляный W753 MANN — 214,00р.
Фильтр салона угольный AG136CFC GOODWILL — 287,00р.
Масло Elf Evolution 900 SRX 5W-30 пока не покупал
Прокладка масляной пробки 10265505R RENAULT — 30,00р
Также заказал Подкрылок задний правый т.к. в родном дырка и после поездки по грязи на дачу под него набилась грязь, а когда засохла и на кочке отвалилась от кузова и выдавила тот самый подкрылок, что тот стал цеплять за колесо. Пришлось разбивать комок грязи.
Подкрылок задний правый NLL5226004 NOVLINE — 258,00р.
И еще заказал Защитная накладка заднего бампера NLL026402 РУССКАЯ АРТЕЛЬ — 1 147,00р.
Price tag: 3 638 ₽ Mileage: 17800 km
Топливный фильтр «Ларгус»: где находится и как заменить? Lada Largus
Наверное каждому второму автолюбителю известно, что даже во времена стремительного прогресса идеально чистого топлива еще не изобретено. Самая тяжела ситуация с бензином наблюдается в странах СНГ. Разбавленное или просто топливо низкого качества заполняет все больше автозаправок, поэтому следить за состоянием двигателя и топливного фильтра на «Ларгусе» должен автомобилист самостоятельно.
Общая информация про топливный фильтр
Важным в этой системе считается именно фильтрующий элемент, который очищает топливо, поступающее в инжектор или карбюратор. Интересно то, что этот небольшой узел при грамотном использовании способен увеличить ресурс мотора до 30 %. Если вовремя не проводить замену топливного фильтра при его загрязнении, возможен быстрый износ инжекторной системы, что приведет к нарушению впрыскивания топлива и снижению мощности двигателя.
Для чего необходим этот узел
Простой, по своей структуре, топливный фильтр на «Ларгусе» выполняет функции большого значения буквально для любого авто. Этот узел «Лады»:
- Препятствует попаданию крупных частиц вместе с некачественным топливом в инжектор или цилиндры.
- Отфильтровывает мелкий песок, который также находится в горючем.
- Продлевает срок службы топливной системы и мотора.
Устройство топливного фильтра
Конструкция топливного фильтра на «Ларгусе» интересна, как для для модели авто от АвтоВАЗа. В конструкции имеется два фильтрующих топливных элемента, которые установлены в систему бензонасоса. Фильтры тонкой и грубой очистки в тандеме с бензонасосом представляют собой цельную конструкцию. Это означает, что в случае поломки в большинстве случаев меняется узел полностью
Беря во внимание такую особенность, АвтоВАЗ сделал топливный фильтр для Lada Largus надежным, качественным и с длительным сроком службы
Устройство топливного фильтра и бензонасоса на «Ладе Ларгус» сделаны сложно, потому рассматривать отдельные элементы нет смысла. Но, несмотря на это, даже автомобилист любитель сумеет визуально определить степень его загрязненности.
Замена детали
Как поменять топливный фильтр на «Ларгусе»? Чтобы выполнить ремонт, нужно будет разобрать всю систему бензонасоса, что делать, конечно же, не стоит. Данная процедура не только лишь финансово затратна, но требует много времени.
Когда нужно менять
Вы не сможете узнать, загрязнен ли топливный фильтр, если не будете регулярно проверять его целостность и состояние. Из-за специфики конструкции топливный элемент на «Ларгусе» наделен «богатырским ресурсом». Как говорит АвтоВАЗ, фильтры топлива вместе с бензонасосом рассчитаны на весь период эксплуатации авто, то есть около 160 тыс. км пробега. Но правда ли это? Судя по практическому опыту, нет.
Учитывая среднюю статистику, можно выделить следующее:
- сетка-фильтр в форсунке инжекторной системы, которая пропускает через себя топливо после первичной и тонкой очистки могут прослужить не более 30-45 тыс. км пробега;
- главный топливный фильтр обладает ресурсом, равным 80-120 тыс. км пробега.
Опытные авторемонтники советуют каждому владельцу «Ларгуса» демонтировать целый модуль бензонасоса и проверять уровень загрязненности фильтра каждые 20 тыс. км пробега. Также проверку проводят, если наблюдаются:
- небольшая потеря тяги;
- проблемы с топливной системой;
- снижение или увеличение расхода топлива.
Основным отличием того, что загрязнился именно топливный фильтрующий элемент, является постепенное появление описанных выше симптомов.
Причины для замены
Характерные признаки неисправности бензонасоса:
- падение мощности;
- провалы при резком нажатии педали газа;
- затрудненный запуск двигателя;
- при резком вдавливании педали газа в пол на низких оборотах двигатель начинает «захлебываться»;
- повышение уровня шумности при включении моторчика;
- наблюдаются «провалы», потеря мощности спустя некоторое время после начала движения, а если дать двигателю остыть, перебои в работе на непродолжительный период исчезают.
Перед тем как приступать к замене топливного насоса, важно убедиться, что перебои в работе двигателя связаны с топливоподачей, а не с системой зажигания, ЭБУ и или питанием моторчика насоса. Необходимо произвести измерение давления в топливной рампе
Если полученное значение в момент перебоев в работе двигателя отличается от нормативных значений, можно приступать к диагностике системы питания. https://www.youtube.com/watch?v=JX5cP994JTU Описанные выше симптомы может вызвать не только неисправный бензонасос, но и засорение сеточки, фильтра тонкой очистки топлива.
Также не стоит забывать, что причиной перебоев в подаче топлива может быть плохой контакт в цепи питания моторчика (надрыв проводов, окисление и т.п.)
Для собственноручной диагностики важно знать устройство и принцип работы бензонасоса
Где находится ТН
На подавляющем большинстве легковых автомобилей бензонасос находится внутри бака. ТН с сеточкой грубой очистки, регулятор давления топлива, датчик уровня топлива и датчик критического уровня горючего, а в некоторых авто еще и фильтр тонкой очистки, удерживаются внутри бака топливной секцией.
Особенности конструкции некоторых авто
Ознакомившись с руководством по самостоятельной замене бензонасоса на примере конкретного авто, вы сможете без труда заменить его и на любом другом автомобиле. Но не стоит забывать, что в некоторых случаях конструкциях системы питания будет вносить коррективы в способ замены.
К примеру, на Ford Focus I, Chevrolet Cruze под подушкой заднего ряда сидений отсутствует технологическое отверстие для доступа к крышке топливной секции, поэтому для замены сеточки и самого бензонасоса бак придется демонтировать. Для удобства дальнейшего обслуживания владельцы часто самостоятельно вырезают отверстия над топливным модулем.
На том же Шевроле Круз производитель не предполагает отдельную замену моторчика и даже топливного фильтра (их попросту нет в каталоге оригинальных запчастей), поэтому в случае выхода из строя бензонасоса топливный модуль придется заменить целиком. Если вы желаете сэкономить, то моторчик можно подобрать, к примеру, от родственной Opel Astra, но его придется немного подогнать. Узнать о подобного рода особенностях конструкции можно из руководства по ремонту и эксплуатации либо из публикаций на профильных форумах владельцев вашей модели авто.
Инструменты
Для замены зачастую требуется лишь торцевая головка с воротком, крестовая и шлицевая отвертки, а также пассатижи. В некоторых авто крышка технологического отверстия под задним рядом сидений посажена на герметик, который для доступа к топливной секции нужно будет срезать (в большинстве случаев заглушка привинчивается винтами).
Важные моменты
После остановки двигателя еще продолжительное время в топливных магистралях сохраняется давление. Перед началом собственноручной замены систему необходимо опустошить. Для этого можно на заведенном двигателе вытащить предохранитель бензонасоса. Прекращение подачи топлива приведет к остановке двигателя, после чего можно начинать замену.
Современные топливные шланги фиксируются самозажимными фитингами
Для их снятия необходимо вдавить по бокам защелки фиксаторы, после чего шланг должен относительно легко сойти со штуцера.
Если замена бензонасоса производится в мороз, следует быть крайне аккуратным при отщелкивании пластиковых фиксаторов, снятии электрических разъемов
При минусовых температурах пластик делается очень хрупким.
Топливную секцию необходимо доставать с осторожностью, так как свободному выходу будет мешать поплавок ДУТ.
При разборке топливного модуля и снятии бензонасоса обращайте внимание на наличие уплотнительных манжет, которые при сборке должны быть установлены без перекосов и деформаций.
После того как вы поменяли бензонасос и установили обратно все элементы, включите пару раз зажигание, чтобы топливный насос закачал в магистраль и рампу бензин. В это время вы можете проверить герметичность подсоединенных шлангов.
https://youtube.com/watch?v=mEdwedC7HGQ
Замена бензонасоса и сеточки бензонасоса Лады Приора
Замена сеточки в бензонасосе Лады Приора
Решил сегодня поменять сеточку на бензонасосе. Предварительно снял заднее сиденье и открутил два болта на крышке, которая ведет к бензонасосу.
Отключаем провода, идущие к бензонасосу и садимся за руль. Заводим машину и даем поработать на холостом ходу, пока не заглохнет, тем самым мы сбросили давление внутри трубопроводов. Стравливать обязательно.
Отключаем жгут проводов.
Отсоединяем два трубопровода, которые крепятся на бензонасосе. Снимаются путем нажатия на железную скобу и, отталкивая от себя, отсоединяем трубопровод от бензонасоса
Отсоединяем два трубопровода
Откручиваем восемь гаек на 10.
Далее, снимаем кольцо-держатель бензонасоса и убираем его, чтобы оно не мешало нам.
Потом, аккуратно отводя шланги трубопровода, придерживая их рукой, вытаскиваем из посадочного места сам бензонасос, главное, без чрезмерных усилий, и аккуратно, чтобы не повредить поплавок на бензонасосе.
Сняв бензонасос, отсоединяем пластмассовый патрубок. Без снятия его мы не сможем разобрать бензонасос
Снимаем два маленьких стопорных кольца по обе стороны этих направляющих
Потом отсоединяем пластмассовый крепеж (их там три) благодаря отсоединению их, мы можем долезть до самой сеточки.
Добрались мы до сеточки, как видим, на ней есть немного стружки — значит фильтр работает хорошо. Дальше мы его будем снимать, чтобы поменять на новый.

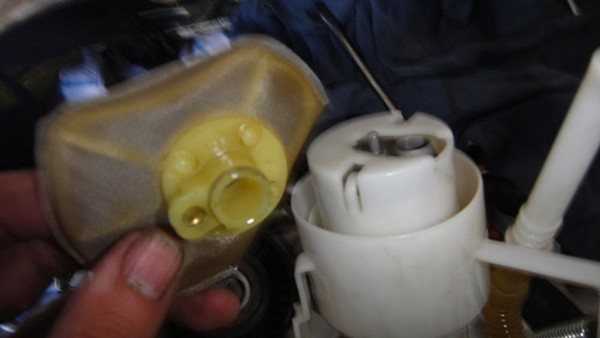

Благодаря отвертке поддеваем сеточку и снимаем её с седла бензонасоса.
Вид сбоку на сеточку сюда нужно вставить отвертку
Вот и сняли мы сеточку с бензонасоса для замены старой на новую.
Снятая сеточка с бензонасоса
Установка новой сеточки на бензонасос и сборка в обратной последовательности.
Замена бензонасоса на Приоре
Ремонт приоры и ревизия в топливной системе.
После отказа датчика уровня топлива (ДУТ), поехал на диагностику , на которой выяснилось, что мой бензонасос на приоре не держит давление. Стрелка дергалась и мастер сказал что бензонасос сломается очень скоро. Итак, в связи с заменой датчика, нужно заменить моторчик бензонасоса приоры, топливный фильтр и фильтр грубой очистки.
Обо всем этом в данной статье.
Моторчик бензонасоса Bosch на ладу приору
датчик уровня топлива ДУТ К2
Топливный фильтр SCT ( артикул ST 342 ) Фильтр грубой очистки приора 16V
Начинаем разбирать и вынимать приоровский бензонасос.
— Первым делом снижаем давление в топливной системе. Поднимаем задний диван, откручиваем крышку бензонасоса и вытаскиваем штеккер, который идет на бензонасос. После этого запускаем автомобиль, пока она сама не заглохнет.
— Снимаем с аккумулятора клеммы. Это нужно делать перед любым ремонтом приоры
(опционально) Пылесосим, чтобы грязь не упала в топливный бак
— Снимаем шланги (прямой и обратку), идущие к бензонасосу
обычным ключом на 10 откручиваем гайки и снимаем железный и пластмассовый обод
— боком вытаскиваем бензонасос, осторожно, чтобы не зацепит ДУТ
Разбираем вытащенный бензонасос лада приора
-вынимаем стопорное кольцо, с одной из направляющий.
-Отключаем все провода, вытаскиваем штекер из корпуса, штекер из моторичка бензонасоса и отключаем провод
-Отгибаем 3 защелки и по пластиковым направляющим вынимаем его
-Снимаем сеточку с моторчика
Отодвигаем защелку и достаем моторчик
Это фото для того, что можно было собрать всё на место. Здесь хорошо видно расположение моторчика и гофрированных шлангов
На дне бензонасоса на сеточке — грязь.
В приоре с завода стоит ДУТ 11. Но по отзывам лучше ДУТ К2.
Датчики уровня топлива полностью идентичные и взаимозаменяемые.
Слева — старый бензонасос. справа новый бензонасос Bosch на приору
Вот так вот выглядит бензонасос приоры в разобранном состоянии:
Сборку проводим в обратной последовательности.
Вставляем моторчик в подставку по направляющим, снизу одеваем сеточку, просто прижав к моторчику.
Подключаем новый ДУТ и не забываем воткнуть все три штеккеры.
Вот так вот выглядит новый собранный приоровский бензонасос
Материалы и комплектующие
Рассмотрим вопрос, какое масло лить в двигатель Лады Ларгус, 8 клапанов которого нуждаются в интенсивной смазке. Есть список, где указаны все бренды, но он находится в другом тексте. А вообще для 8-клапанника подходит полусинтетика, соответствующая классу API SN. Допустимо и применение материалов более «низких» классов – SM или SL. Зольность масел должна относиться к следующим классам: ACEA A1-A3 либо A5.
Вязкость выбирают в соответствии с таблицей:
- 0W30 – температура ниже -35 Гр. Ц.;
- 5W30 – температура до -30 Гр. Ц.;
- 10W30 – до -25 Гр. Ц.;
- 15W40 – до -20 Гр. Ц.
Надеемся, вопросов здесь не возникнет.
Выбор фильтра
Для двигателя 11189 подойдёт любой из четырёх маслофильтров:
- 21050-1012005-00 – ВАЗ;
- 21080-1012005-00 – ВАЗ;
- 21080-1012005-08 – Ливны;
- 21080-1012005-09 – Bosch GmbH, Россия.
Вазовские фильтры 21050 и 21080 не отличаются ничем. А ещё есть артикул с цифрами «-82» (ЗАО «Невский фильтр»), а также «-10» (ОАО «Салют»).

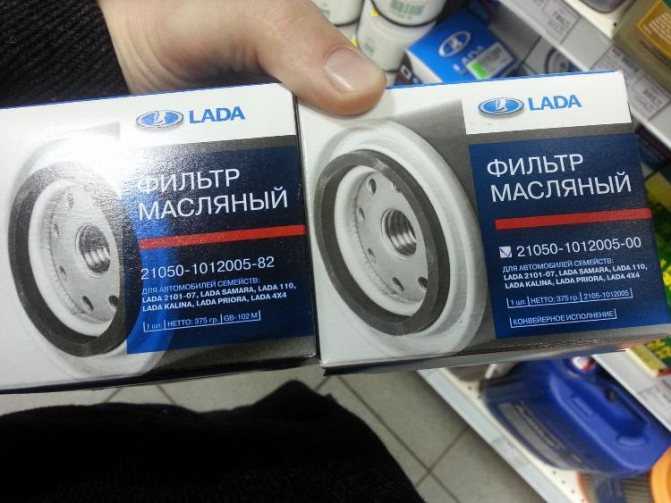

Два фильтра от разных поставщиков
Подбор аналогов
Артикулы деталей, заменяющих собой фильтр 21080-1012005-00:
- BOSCH 0 451 103 093
- ВМ-Motorsport FO2108
- Goodwill OG411 или OG410HQ
- MANN W914/2 или W914/4
- MAHLE OC102 или OC384
