Обращение к специалистам
Тем же, кто не имеет желания или возможности делать ремонт ТНВД самостоятельно, следует обратиться на специализированную станцию ремонта топливной аппаратуры. Хотя существуют и дилерские центры, выполняющие обслуживание и ремонт автомобилей определенной марки, топливной аппаратурой они, как правило, не занимаются, поскольку для этого требуется дорогостоящее диагностическое оборудование.
Основным стендом для диагностики и регулировки ТНВД является Bosch EPS-815. На нем проверяются различные параметры, заданные для данного насоса производителем. Например: пусковая подача горючего, объемная подача на различных режимах, давление на выходе и некоторые другие.
При выборе сервиса следует учитывать его надежность. Для этого нужно предварительно приехать на собеседование, где поинтересоваться мнением обслуживаемых клиентов
В таких случаях обращают внимание на историю выбранного сервиса. Как правило, недобросовестные фирмы существуют в сфере услуг не более одного года. Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды
Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата
Слабым звеном ТНВД дизельных двигателей является чувствительность их к попаданию в топливную систему воды. Особенно подвержены этому легковые иномарки, для которых вода является главным врагом. Для уменьшения этой опасности зимой нужно поддерживать максимально возможный уровень топлива в баке, чтобы свести к минимуму образование конденсата.
Заправочные объемы и рекомендуемые эксплуатационные материалы ПАЗ 3205
Топливный бак: ПАЗ-3205 — 105л; ПАЗ-3206 — 150л, бензин А-76; система охлаждения — 25л, вода или тосол А-40; система смазки двигателя — 10 л, всесезонно M-8B, или М6/10В, зимой АСЗп-6; картер рулевого механизма 1,5 л, ТАП-15В; система гидроусилителя руля — 3,2 л, всесезонно масло марки P, заменители: летом турбинное марки Т, зимой веретенное АУ; коробка передач — Зл, ТАП-15В или ТСп-15К; раздаточная коробка — 1,5 л, ТАП-15В или ТСп-15К; картер заднего моста — 8,2 л, ТСп-14гип; картер переднего моста — 7,7 л, ТСп-14ГИП; гидравлическая система привода тормозов и сцепления — 1,47 л, тормозная жидкость «Томь»; амортизаторы — 4×0,475 л, АЖ-12Т; бачок омывателя ветрового стекла — 2 л, жидкость НИИСС-4 в смеси с водой; предохранитель от замерзания тормозной системы — 0,2 л, технический спирт.
Масса агрегатов (в кг) Двигатель с оборудованием и сцеплением — 304,
карданные валы: ПАЗ-3205-27, ПАЗ-3206-41,5,
коробка передач — 56, раздаточная коробка — 48,5,
передний мост: ПАЗ-3205 — 195; ПАЗ-3206 — 365,
задний мост — 270, кузов — 2100, колесо в сборе с шиной — 80, радиатор — 18,5.
ПАЗ 3205 комплектуется разными типами отечественных и зарубежных бензиновых двигателей. В новых модификациях достигается экономия топлива на 2-3 литра с расчетов в 100 км. Общий топливный расход новых модификаций автобуса составляет 18 литров, если техника работает в смешанном цикле. В городском цикле расход составляет 20,5 литров. Емкости штатного топливного бака достаточно для поездки на расстояние в 500 километров без необходимости промежуточных заправок.
Сколько лошадиных сил у Пазика?. Особенности использования
| ПАЗ-32053, ПАЗ-32053-07, ПАЗ-4234.В центре Москвы пассажиров обслуживают низкопольные ПАЗ-3237; выпускаются малыми партиями и проходят сертификационные испытания новые переднемоторные автобусы малого класса ПАЗ-3203 и ПАЗ-3204. Следует отметить, что ПАЗ-32053-07 и ПАЗ-4234, соответствующий среднему классу и оснащенный более мощным дизельным агрегатом, по расходу топлива имеют почти сходные показатели. |
- Аудиосистема
- «Утепленный пакет»
- Тонированные стекла
- Видеорегистратор наружного и внутреннего наблюдения
- Цифровой тахограф
- ГЛОНАСС/GPS
- Противотуманные фары
- Противоскользящие ступени
- Дополнительная ступенька
- Кнопка экстренной связи с водителем
- Устройство ограничения скорости и движения при открытых дверях
- Специальные ремни безопасности
Описание
Особенностью ЗМЗ 511 двигателя является использование высокотурбулентной камеры сгорания и винтовых впускных каналов. Тем самым обеспечивается максимальное сгорание топлива, улучшение характеристик работы двигателя на низких оборотах и уменьшении расхода бензина.
- Блок цилиндров выполнен из прочного алюминия и имеет специальный усиленный фланец, что гарантирует максимальную долговечность.
- Компрессионные поршневые кольца изготовлены из высокопрочного чугуна.
- Клапанная система ЗМЗ 511 также отличается надежностью и простотой в обслуживании.
- Этот мотор для соответствия его жестким требованиям экологичности получил систему рециркуляции отработанных газов. Тем самым удалось значительно снизить показатели выбросов СО2 в атмосферу.
- Этот силовой агрегат имеет мощность 92 (модернизированный вариант – 125) лошадиных сил при 3200 оборотов двигателя в минуту.
- ЗМЗ 511 разрабатывался для использования с низкооктановым топливом, что позволяет обеспечить уверенную работу двигателя при использовании бензина А-76.
- Отметим также и неприхотливость в обслуживании, что позволило увеличить межсервисный интервал. Кроме замены масла каждые 20 тысяч километров этот двигатель не требует какого-либо существенного обслуживания. ГРМ выполнен на основе 1го распределительного вала, который расположен у основания развала блока. Привод распредвала — шестеренчатый от коленвала, шестерни находятся на передней стенке блока и закрыты крышкой. От распредвала к головкам проложены штанги, которые обеспечивают привод коромысел и клапанов. Необходимость вскрывать мотор возникает лишь при пробегах более 300 тысяч километров.
- Конструкция силового агрегата отличается простотой, что и объясняет надежность двигателя. Алюминиевый блок с двумя ГБЦ имеет угол развала в 90 градусов. Для повышения надежности отдельные элементы, которые подвергаются максимальной термической нагрузке, отлиты из усиленного чугуна, который имеет повышенную устойчивость к термическому воздействию, что полностью исключает повреждение мотора по причине перегрева.
- Усилен также ведомый диск у сцепления, что необходимо для моторов повышенной мощности. Также этот силовой агрегат имеет видоизмененную конструкцию подушек двигателя, что уменьшает вибрацию.
- Верхнеклапанная конструкция мотора ЗМЗ 511 обеспечивает максимальную стабильность и долговечность силового агрегата. Этот мотор отличается простотой в обслуживании и может пробежать без капитального ремонта порядка двухсот тысяч километров.

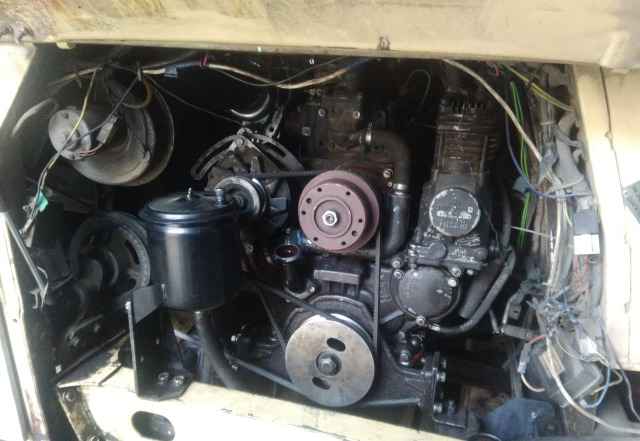

Схема охлаждения двигателя паз 32053
ПАЗ-32053-07 и ПАЗ-4234. СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЯ
Охлаждение дизеля жидкостное с принудительной циркуляцией охлаждающей жидкости от центробежного насоса. Устройство системы охлаждения показано на рис. 3-15.
Температура охлаждающей жидкости в системе охлаждения должна поддерживаться в пределах (85.95) 0С. Допускается повышение температуры охлаждающей жидкости до плюс 105 0С при кратковременной (не более 20 минут) работе на режиме максимального крутящего момента. Температура охлаждающей жидкости в системе контролируется по дистанционному термометру, датчик которого установлен в головке цилиндров.
Внимание! Запрещается эксплуатация дизеля при загорании лампы перегрева охлаждающей жидкости. Термостат с твердым наполнителем предназначен для ускорения прогрева двигателя после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха
Температура начала открытия термостата — (85.89) 0С
Термостат с твердым наполнителем предназначен для ускорения прогрева двигателя после пуска и автоматического регулирования температурного режима при различных нагрузках и температурах окружающего воздуха. Температура начала открытия термостата — (85.89) 0С.
Расширительный бачок предназначен для компенсации изменения объёма охлаждающей жидкости при её нагревании и для удаления воздуха.
Водяной насос и генератор имеют привод от шкива коленчатого вала двигателя через два клиновых ремня. Вентилятор системы охлаждения двигателя приводится от шкива коленчатого вала через шкив промежуточной опоры.
Рис. 3-15 Система охлаждения 1- пробка наливной горловины; 2-бачок расширительный; вентилятор; 3- пробка радиатора верхняя; 4- радиатор; 5- кронштейн крепления трубы; 6- труба радиатора подводящая; 7, 16- патрубок; 8-кожух вентилятора; 9- шкив вала вентилятора; 10- корпус привода вентилятора; 11- рамка крепления кожуха вентилятора; 12- ремень привода вала вентилятора; 13- вентилятор; 14- ролик натяжной; 15- кронштейн промежуточной опоры; 17- труба отводящая; 18-ремень привода промежуточного вала; 19- корпус термостата; 20-шкив водяного насоса; 21- ремень привода водяного насоса и генератора; 22- шкив коленчатого вала
Об истории модели

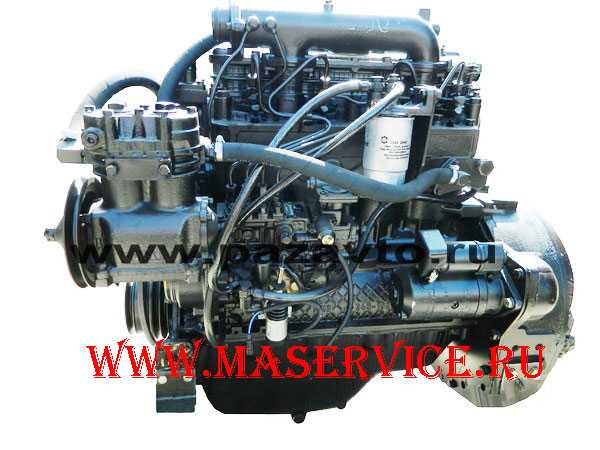

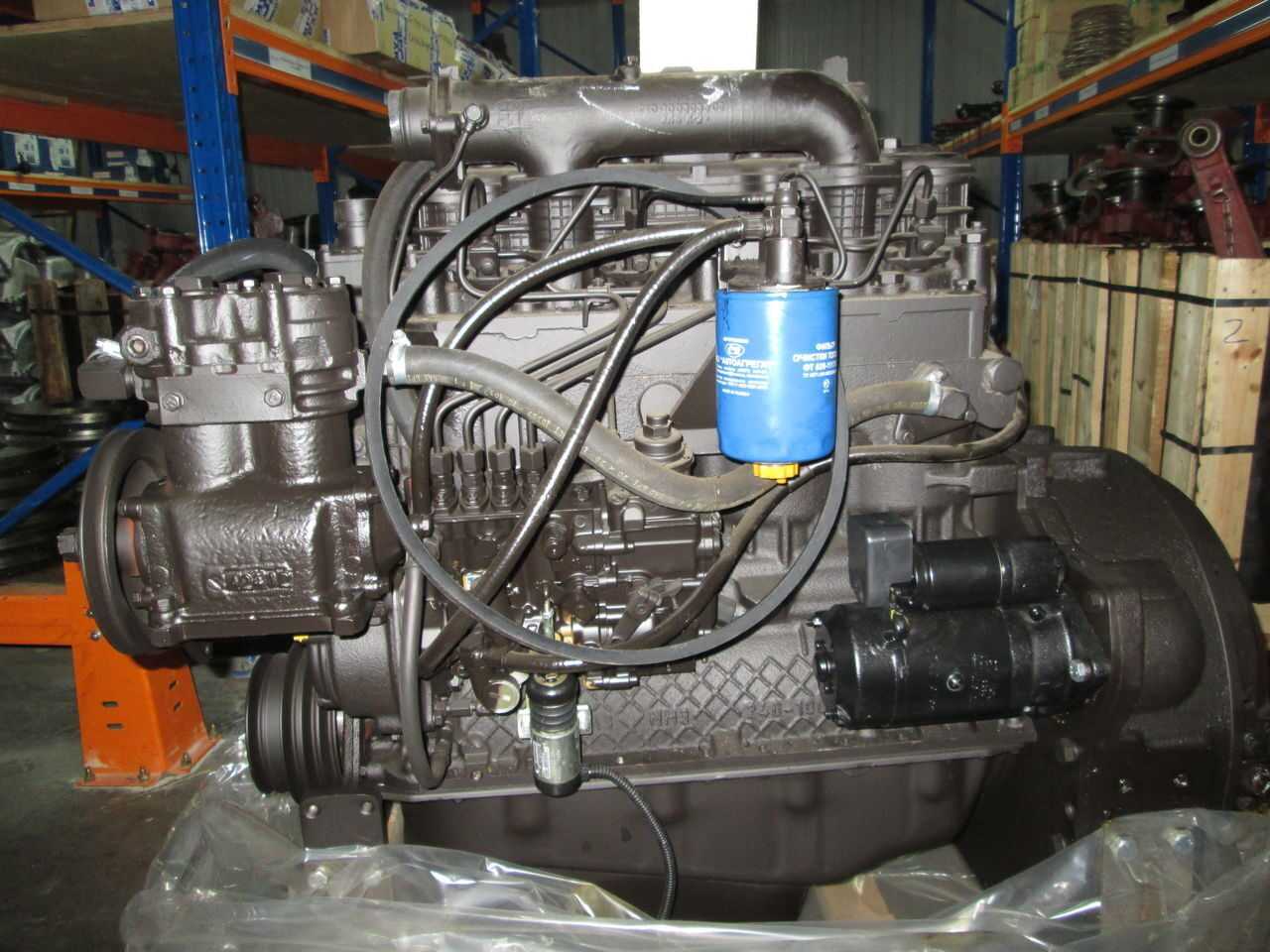

«Д-245» – разработка начала 80-х годов ХХ века конструкторского бюро Минского моторного завода. При создании данного мотора специалисты опирались на богатый опыт производства и эксплуатации двигателей «Д-240», для самой массовой в истории модели колёсного трактора – «МТЗ-80». В серийное производство мотор «Д-245» поступил в 1984-м году. В этот знаменательный для ММЗ год с его конвейера сошёл трёх миллионный дизельный двигатель.
Трактор «Беларус МТЗ-102».
С приватизацией московского Завода имени Лихачёва и началом производства на нём грузовиков нового формата – «ЗИЛ-5301 «Бычок», именно тракторный «Д-245» был выбран в качестве двигателя для этой модели. В течение 1992-1993 годов на ММЗ была разработана первая автомобильная версия простого, надёжного, выносливого и недорогого «Д-245». Первая автомобильная модификация «Д-245.1» была предназначена именно для поставок на АМО «ЗИЛ».
В последующие 90-е годы в конструкцию данной версии вносились различные изменения и доработки, с учётом опыта эксплуатации, и выпускались новые авто-модификации для грузовиков и автобусов: «Д-245.9», «Д-245.12», «Д-245.20»

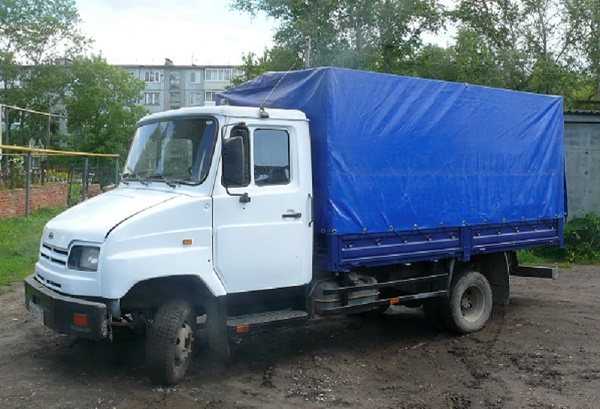

«ЗИЛ-5301 «Бычок».
В 1999 году был запущен в серийное производство тракторный дизель «Д-245.16», специально для тракторов-трелёвочников «Онежец» Петрозаводского ОТЗ. В 2000 году – освоили серийный выпуск тракторного двигателя «Д-245.2». В 2001-м году администрация УП «ММЗ» получила на автомобильные версии «Д-245» сертификаты соответствия стандартам «Евро-2» (правилам ЕЭК ООН 24-03, 85, 49-02В). В том же году договор на поставку двигателей «Д-245» был заключён с Днепропетровским Южным машиностроительным заводом. А на престижном Московском автосалоне в августе 2001 года были представлены моторы «Д-245.11 Е2» и «Д-245.30 Е2» для грузовиков и автобусов.
На параде победы 2005 года, посвященном 60-летию победы в Великой Отечественной войне, по Красной площади прошли стилизованные под военное время автомобили. Все они были изготовлены на Лихачёвском автозаводе и укомплектованы силовыми агрегатами «Д-245.9».
В том же 2005-м году первые опытные образцы двигателей «Д-245», отвечающих экологическим стандартам уже «Евро-3», были поставлены «ГАЗ»у, «ЗИЛ»у, «МАЗ»у.
Год 2008-й был отмечен началом производства автомобильных дизельных «Д-245», соответствующих современным нормам «Евро-4». Осенью 2008-го были первые двигатели «Д-245.9Е4» после стендовых испытаний были отправлены на «ПАЗ» и «ГАЗ». Международная сертификация четырёх модификаций «Д-245» на соответствие стандартам «Евро-4» прошла в 2011-м году, а с января 2012-го года началось их массовое производство.
В октябре 2013-го года двигатель «Д-245.7Е4», предназначенный для комплектования нового среднетоннажного грузовика Горьковского авто, получил сертификат на соответствие Правилам ЕЭК ООН №№ 24, 49 и 85. В 2014-м году опытные образцы двигателя «Д-245.9Е5» актуального экологического стандарта «Евро-5» были изготовлены для Павловского автобусного завода.
В 2021 двигатель «Д-245.35Е5» экологического стандарта «Евро-5» выдержал соответствующую сертификацию, результаты которой признаются во всех европейских странах, присоединившихся к Женевскому соглашению.
Техническое описание ПАЗ 3205
Двигатель. Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия. Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины. Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска. Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Тормоза. Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата. Рулевое управление. Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрооборудование. Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.
Блоки реле
Блок в моторном отсеке
Данная панель закрыта защитной крышкой. Так же может располагаться на панели под кожухом над дверью водителя.
Схема
Расшифровка
- реле поворотов и аварийной сигнализации
- реле заднего противотуманного фонаря
- реле ближнего света фар
- реле дальнего света фар
- реле сигналов торможения
- реле аварийной сигнализации
- реле звукового сигнала
- реле противотуманных фар
- реле отключения АКБ
- реле отключения возбуждения генератора
Блок в салоне
Под щитком приборов могут крепится следующие реле: реле стартера; реле обогрева зеркал; реле габаритных фонарей; реле освещения левой стороны; реле отопителя водителя; реле отопителей салона правой стороны (1 шт.) и левой стороны (1 шт.); реле центрального обдува ветрового стекла.
Блоки предохранителей
Находятся под панелью приборов.
Вариант 1
Характерен для более старых моделей и состоит из 2 отделов
Схема
Назначение
Левый блок
| 1FU1 | 8А Выключатель управления приводом пассажирских дверей. Питание системы сигнализации указателями поворотов и сигнализации дверей |
| 1FU2 | 8А Питание выключателя плафона водителя, аварийного выключателя |
| 1FU3 | 16А Питание приборов, блока АБС, система зажигания |
| 1FU4 | 8А Питание контрольных ламп, выключателя фонарей заднего хода |
| 1FU5 | 8А Питание левого стеклоочистителя |
| 1FU6 | 8А Питание циркуляционного насоса |
| 1FU7 | 8А Питание выключателя стекло омывателя, комбинации приборов и вольтметра |
| 1FU8 | 16А Питание противотуманных фонарей |
| 1FU9 | 8А Питание габаритных фонарей правой стороны |
| 1FU10 | 8А Питание габаритных фонарей левой стороны |
Правый блок
| 2FU1 | 16А Питание реле звуковых сигналов, осушителя воздуха |
| 2FU2 | 16А Питание выключателя обдува ветрового стекла |
| 2FU3 | 16А Питание выключателя плафонов салона, подкапотной лампы и розетки |
| 2FU4 | 8А Питание выключателя плафонов салона правой стороны |
| 2FU5 | 8А Питание фары левой Дальний свет |
| 2FU6 | 8А Питание фары правой Дальний свет Питание контрольной лампы Дальний свет |
| 2FU7 | 8А Питание фары левой Ближний свет, выключателя задних противотуманных фонарей |
| 2FU8 | 8А Питание фары правой «Ближний свет» |
| 2FU9 | 8А Питание правого стеклоочистителя, фонари стоп-сигнала |
| 2FU10 | 8А Запасной |
Вариант 2
Состоит из 3 отделов (плат предохранителей).
Схема
I – с 1FU1 по 1FU13; II с 2FU1 по 2FU13; III с 3FU1 по 3FU13
Обозначение
| 1FU1 | Резерв |
| 1FU2 | 10А Управление дверями салона с места водителя; Спидометр электронный |
| 1FU3 | 10А Реле поворотов; Аварийная сигнализация |
| 1FU4 | 10А Осушитель воздуха; Спидометр электронный |
| 1FU5 | 10А Электромагнитный клапан останова, Зажигание |
| 1FU6 | 10А Обмотка реле возбуждения генератора; Лампа контрольная генераторной установки; Комбинация приборов и тахометр; АБС тормозов |
| 1FU7 | 10А Лампы контрольные; Фонари заднего хода; Управление блоком свечей накаливания |
| 1FU8 | 10А Управление подогревателем жидкостным |
| 1FU9 | 10А Циркуляционный насос, Противотуманные фонари |
| 1FU10 | 10А Стеклоомыватель; Указатель напряжения |
| 1FU11 | 15А Сигналы звуковые |
| 1FU12 | 10А Фонари габаритные правые; Плафоны освещения двери |
| 1FU13 | 10А Фонари габаритные левые; Лампы подсветки приборов |
| 2FU1 | Резерв |
| 2FU2 | 10А Плафоны освещения правой стороны салона |
| 2FU3 | 10А Стеклоочиститель левый |
| 2FU4 | 15А Стеклоочиститель правый; Фонари сигналов торможения, Переключатель света |
| 2FU5 | 10А Электродвигатель обдува бокового стекла |
| 2FU6 | 15А Электродвигатель обдува ветрового стекла |
| 2FU7 | 15А Электродвигатель отопителя места водителя; Циркуляционный насос дополнительный (для ПАЗ-32053-07) |
| 2FU8 | 15А Электродвигатель отопителя левой стороны №1; Электродвигатель отопителя левой стороны №2 |
| 2FU9 | 15А Фонари задние противотуманные; Электродвигатель отопителя правой стороны №1; Электродвигатель отопителя правой стороны №2, питание блока управления стеклоочистителями и стеклоомывателем |
| 2FU10 | 10А Фара головная левая дальнего света |
| 2FU11 | 10А Фара головная правая дальнего света; Лампа контрольная Дальний свет |
| 2FU12 | 10А Фара головная левая ближнего света |
| 2FU13 | 10А Фара головная правая ближнего света |
| 3FU1 | Резерв |
| 3FU2 | 10А Устройство ограничения скорости (для ПАЗ-32053-77) |
| 3FU3 | 15А Питание света фар, реле ближний свет фар / дальний свет фар |
| 3FU4 | 15А Плафоны освещения левой стороны салона. Розетка переносной лампы. Плафон мотоотсека |
| 3FU5 | 10А Электродвигатели принудительной вентиляции, питание обогрева зеркал заднего вида (для ПАЗ-32053-70) |
| 3FU6 | 10А Электродвигатель вентилятора водителя, розетка на панели приборов, питание системы внутреннего и наружного оповещения (для ПАЗ-32053-70) |
| 3FU7 | 10А Фары противотуманные |
| 3FU8 | 10А Обогрев зеркал заднего вида |
| 3FU9 | 10А Питание транспортного говорящего устройства; Питание магнитолы, разъём для подключения дополнительного оборудования |
| 3FU10 | 10А Резерв |
| 3FU11 | 10А Привод двери. Экстренное открывание дверей |
| 3FU12 | 10А Резерв |
| 3FU13 | 10А ЭБУ двигателя, реле стартера |
Тормозная система ЗИЛ 5301 бычок принцип работы
ЗИЛ-5301 Бычок. ТОРМОЗНАЯ СИСТЕМА
На автомобилях ЗИЛ-5301 установлен комбинированный пневмогидравлический тормозной привод с двумя независимыми гидравлическими контурами по «L» схеме и двумя независимыми пневматическими контурами.
Внимание! При данной схеме тормозного привода отсутствует прямая механическая связь между тормозной педалью и главным тормозным цилиндром гидропривода. Поэтому тормозная система автомобиля работает только при наличии в пневмоприводе давления воздуха выше 0,5 МПа. независимо от усилия ноги водителя на тормозную педаль
независимо от усилия ноги водителя на тормозную педаль.
Механизмы рабочей и стояночной тормозных систем
Тормозные механизмы автомобиля: передних колес — дисковые с плавающими двухцилиндровыми скобами, двухколодочные;
задних колес — барабанного типа с двумя внутренними колодками.
Технические характеристики
ПАЗ 3205 оснащен одной автоматической дверью и пневматической тормозной системой. В некоторых модификациях автобуса имеется две автоматические двери, которые управляются с панели приборов водителя. Номинальная вместимость салона автобуса – 41 человек при расчете в 5 персон на квадратный метр площади. Число мест для сидения составляет от 21 до 25 штук. Все они обтянуты кожзамом, для которого характерен длительный срок эксплуатации.
Двигатель
Мод. ЗМЗ-672-11, бензиновый, V-обр. (900), 8 цил., 92.х80 мм, 4,25 л, степень сжатия 7,6, порядок работы 1-5-4-2-6-3-7-8; мощность 88,3 кВт (120 л.с.) при 3200-3400 об/мин; крутящий момент 284,5 Н-м (29 кгс-м) при 2000-2500 об/мин; карбюратор К-135; воздушный фильтр инерционно-масляный.
Трансмиссия
Сцепление — однодисковое, привод выключения — гидравлический. Коробка передач 4-ступ., передат. числа: I-6,65; II-3,09; III-1,71; IV-1,00; ЗХ-7,77; синхронизаторы — на III и IV передачах. Раздаточная коробка (у ПАЗ-3206) 2-ступ. передат. числа: 1-1,963; 11-1,00. Карданная передача: у ПАЗ-3205 состоит из двух валов с промежуточной опорой; у ПАЗ-3206 — три карданные передачи: от двигателя к раздаточной коробке и от раздаточной коробки к мостам. Главная передача — одинарная, гипоидная, передат. число 6,83.
Колеса и шины
Колеса — дисковые, ободья 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины 8,25R20 (240R508), на ПАЗ-3205 — мод.К-84 или КИ-63, НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : мод. К-84 — передние 6,0, задние 5,0; мод. КИ-63 — передние 6,1, задние 5,0. На ПАЗ-3206 — шины мод. К-55А; НС — 10, рисунок протектора — универсальный, давление, кгс/см. кв. : передние 6,0, задние 4,3. Число колес 6+1.
Подвеска
Зависимая, передняя — на полуэллиптических рессорах, два амортизатора, задняя — то же, с корректирующими пружинами, дна амортизатора. На ПАЗ-3206 передняя и задняя подвески — со стабилизатором поперечной устойчивости.
Тормоза
Рабочая тормозная система — двухконтурная, с: пневмогидравлическим приводом, барабанными механизмами (диаметр 380 мм, ширина накладок 100 мм), разжим — кулачковый. Стояночный тормоз — трансмиссионный — барабанный, привод — механический. Запасной тормоз — один из контуров рабочей тормозной системы. Давление в пневмоприводе тормозов 5,2-5,5 кгс/см . Имеется предохранитель против замерзания конденсата.
Рулевое управление
Мод. МАЗ-5336-34000 10-60, рулевой механизм — винт с шариковой гайкой и сектор, гидроусилитель передат. число 23,55, ном. давление в усилителе 65-70 кг/см. кв. Люфт рулевого колеса при работающем усилителе до 150.
Электрооборудование
Напряжение 12 В, ак. батарея 6СТ-105ЭМС, генератор Г287 с встроенным выпрямителем и регулятором напряжения РР132, стартер СТ230-А, распределитель Р133-Б, транзисторный коммутатор ТК1 02, катушка зажигания Б116, свечи А11-3.
Элементы системы зажигания 3307
Аккумуляторная батарея
В качестве аккумуляторной батареи производителем предусмотрена 6СТ-75, модификации которой имеются у многих отечественных производителей. Данный аккумулятор имеет разность потенциалов между полюсами 12 Вольт, что и определяет напряжение работы бортовой сети.
Шесть последовательно соединенных элементов (банок) по 2 вольта дают суммарное напряжение 12 вольт. Номинальная емкость аккумулятора 75 ампер-часов. Пусковой ток может быть от 640 до 750 Ампер в зависимости от модели.
Стоимость нового аккумулятора зависит от производителя и составляет 3-5 тысяч рублей, б/у можно приобрести гораздо дешевле.
Стартер
Кроме АКБ, в состав системы зажигания входят и другие агрегаты. Непосредственно в появлении первой искры участвуют стартер 230-А1, использующийся в очень большом количестве техники на базе автомобилей ГАЗ.
Так выглядит стартер для автомобиля ГАЗ 3307
Замок зажигания
Замок зажигания ГАЗ 3307 предназначен для включения и выключения цепи зажигания, а также других энергетических потребителей. Он имеет четыре положения, пять контактов. Рассчитан на номинальный ток 15 (7,5) ампер и напряжение 12 (24) вольт. Этот замок также применяется на автомобилях КАМАЗ и автобусах ПАЗ.
Катушка зажигания
Для генерации высоковольтного импульса используется катушка зажигания Б114-Б (либо на более новых моделях может использоваться Б116), после чего импульс от катушки распределяется через коммутатор зажиганий ТК102А (либо могут использоваться универсальные 13.3734 или его модификация 13.3734-01).
Катушка зажигания 3307 цилиндрического типа, в более старых системах зажигания применялась модель Б114-Б.
Пример катушки зажигания для газ 3307
Трамблер
Прерыватель-распределитель для бесконтактной системы ГАЗ 3307 работает с 8-цилиндровым двигателем, чередование искры происходит равномерно через каждые 45 градусов. Трамблер состоит из корпуса, валика (ротора) с центробежным регулятором и магнитом, статора, вакуумного регулятора, бегунка и крышки. Вал приводится в движение от распределительного вала через привод прерывателя-распределителя. Распределение по цилиндрам идет в порядке 1-5-4-2-6-3-7-8.
Коммутатор
Коммутатор призван обеспечивать мощный импульс вне зависимости от оборотов коленчатого вала двигателя, облегчая тем самым воспламенение топливной смеси. На ГАЗ 3307 различается два вида коммутаторов. Модель 13.3734-01 применяется на системах с вариатором, более поздних схемах зажигания без вариатора устанавливается коммутатор 131.3734-11. Коммутаторы не взаимозаменяемы между собой.
https://youtube.com/watch?v=RUl65pclHjA
Обслуживание топливной системы Д-245Е3
Замена фильтра тонкой очистки топлива
Срок службы фильтра тонкой очистки топлива зависит от чистоты применяемого топлива
Замену фильтра производите через каждые 25 тыс. км пробега или по результатам диагностики системы “COMMON RAIL” в соответствии с рисунком 1, для чего:
— отверните фильтр 1 со штуцера 7 в корпусе 2 и установите вместо него новый фильтр Mann & Hummel WDK962, поставляемый в сборе с прокладкой 6, которую предварительно смажьте моторным маслом;
Рисунок 1- Замена фильтра тонкой очистки топлива.
— после касания прокладки 6 установочной площадки А на корпусе 2 доверните фильтр еще на ¾ оборота. При этом, доворачивание фильтра производите только усилием рук;
— откройте краник топливного бака и заполните систему топливом.
Заполнение топливной системы
Проворачивание дизеля стартером при незаполненной топливом системе питания запрещено. Топливный насос высокого давления выйдет из строя.
Для заполнения топливной системы необходимо удалить из нее воздух (прокачать систему) для чего:
Рисунок 2 — Удаление воздуха из топливной системы.
Отверните пробку 5 (Рисунок 2), расположенную на корпусе фильтра предварительной очистки топлива, на 2..3 оборота.
Прокачайте систему с помощью подкачивающего насоса 4, расположенного на корпусе фильтра предварительной очистки топлива 3, заверните пробку 5 (момент затяжки 15…20 Нм) после появления топлива без пузырьков воздуха.
Отверните пробку 6, расположенную на болте крепления отводящего штуцера фильтра тонкой очистки топлива, на 2..3 оборота.
Продолжите прокачку системы с помощью подкачивающего насоса, заверните пробку 6 (момент затяжки 15…20 Нм) после появления топлива без пузырьков воздуха.
Отверните болт поворотного угольника 8 крепления дренажных трубок на корпусе насоса высокого давления 1 на 2…3 оборота и продолжите прокачку с помощью подкачивающего насоса до появления топлива без пузырьков воздуха. Заверните болт 8 (момент затяжки 30…40 Нм).
Обслуживание воздухоочистителя
Обслуживание воздухоочистителя с бумажными фильтрующими элементами из специального высокопористого картона проводите через каждые 80 тыс. км пробега или, при необходимости, по показаниям сигнализатора засоренности.
Обслуживание воздухоочистителя заключается в продувке основного фильтрующего элемента, который задерживает пыль, поступающую в воздухоочиститель.
Загрязнение контрольного фильтрующего элемента указывает на повреждение основного фильтрующего элемента (прорыв бумажной шторы, отклеивание донышек). В этом случае необходимо продуть контрольный фильтрующий элемент, а основной — заменить.
Обслуживание воздухоочистителя в соответствии с рисунком 21 выполняйте в следующей последовательности:
— снимите поддон 6;
— снимите основной фильтрующий элемент 1.
Вынимать из корпуса контрольный фильтрующий элемент 2 не рекомендуется.
Обдуйте основной фильтрующий элемент сжатым воздухом сначала изнутри, а затем снаружи до полного удаления пыли.
Во избежание прорыва бумажной шторы давление воздуха должно быть не более 0,2-0,3 МПа.
Рисунок 3 — Воздухоочиститель
Струю воздуха следует направлять под углом к поверхности фильтрующего элемента. Во время обслуживания необходимо оберегать фильтрующий элемент от механических повреждений и замасливания.
Запрещается продувать фильтрующий элемент выпускными газами или промывать в дизельном топливе.
Очистите подводящую трубу, внутренние поверхности корпуса и поддона воздухоочистителя от пыли и грязи.
Перед сборкой воздухоочистителя проверьте состояние уплотнительных колец. При сборке убедитесь в правильности установки фильтрующих элементов в корпусе и надежно затяните гайку-барашек от руки.
Установка ТНВД, форсунок, трубок высокого и низкого давления Д-245
Привалочная плита ТНВД должна быть чистой; забоины и другие повреждения плиты не допускаются. Прокладка топливного насоса не должна иметь видимых повреждений.
При установке топливного насоса надо совместить метки зубчатого колеса привода топливного насоса и шлицевого фланца.
Шлицевой фланец шестерни топливного насоса должен свободно, без заеданий, находить на шлицы втулки валика топливного насоса.
Болты крепления фланца шестерни топливного насоса должны быть затянуты моментом 18…25 Нм.
При установке топливного насоса нужно обязательно проверить угол опережения впрыскивания топлива. Это делается в следующей последовательности:
установить рычаг управления регулятором в положение, соответствующее максимальной подаче топлива.
- Отсоединить трубку высокого давления от штуцера первой секции и вместо нее подсоединить моментоскоп (рис. 1).
- Провернуть коленчатый вал дизеля ключом по часовой стрелке до появления из стеклянной трубки моментоскопа топлива без пузырьков воздуха.
- удалить часть топлива из стеклянной трубки, встряхнув ее.
- Повернуть коленчатый вал против часовой стрелки на 30.. .40°.
- Медленно вращая коленчатый вал дизеля по часовой стрелке следить за уровнем топлива в трубке, в момент начала подъема топлива прекратить вращение коленчатого вала.
- снять крышку люка;
- вывернуть болты 1, 2 и 3 (рис. 3) и отпустить на ½…1 оборот болт 3 (болт не выворачивать);
- совместить стержень фиксатора 2 (см. рис. 2) с отверстием в маховике, поворачивая в ту или другую сторону коленчатый вал дизеля; при помощи ключа повернуть за гайку валик топливного насоса и шлицевой фланец до момента начала подъема топлива в стеклянной трубке 1 (см. рис. 1) моментоскопа;
- установить болты 1,2 и 3 (см. рис. 3) в совпадающие отверстия, стараясь расположить их максимально равномерно по окружности;
5.затянуть вначале болт 3, затем болты 1 и 2;
- установить на место трубку высокого давления и вывести стержень фиксатора из отверстия в маховике;
- установить на место крышку люка.
Совмещение шлицев втулки топливного насоса и шлицевого фланца при установке на дизель обеспечивается проворотом коленчатого вала дизеля или кулачкового вала насоса. На дизель должны устанавливаться форсунки одной группы.
Уплотнительные прокладки со стороны прилегания к форсункам надо смазать солидолом УС-1 ГОСТ 33-51.
Болты крепления форсунок нужно затянуть моментом 20…25 Нм.
Трубки высокого давления должны быть закреплены на расстоянии 10…15 мм от накидных гаек хомутиками с прокладками.
Трубки низкого давления топлива перед установкой на дизель следует продуть сжатым воздухом.
