Неисправности передней подвески, причины и методы устранения

Стук в передней подвеске

Износ шкворня и втулок (подшипников скольжения) — Замените шкворень и втулки

Большой осевой люфт поворотного кулака на шкворне — Установите регулировочную шайбу или замените упорный подшипник

Не отрегулированы или вышли из строя подшипники передней ступицы — Отрегулируйте или замените подшипники

Ослабление крепления амортизатора — Подтяните резьбовые соединения

Износ верхних и нижних втулок амортизатора — Замените втулки

Снижение эффективности работы переднего амортизатора

Подтекание жидкости из переднего амортизатора — Подтяните гайку резервуара амортизатора или замените амортизатор

Неравномерный износ рисунка протектора шин

Увеличенный люфт подшипников ступиц — Отрегулируйте затяжку подшипников

Не отбалансированы колеса — Отбалансируйте колеса

Износ шкворня и втулок — Замените шкворень и втулки

Осадка или поломка рессор — Замените рессоры

Длительная эксплуатация перегруженного автомобиля — То же

Потеря упругости или разрушение буфера сжатия — Замените буфер хода сжатия

Крен автомобиля

Осадка одной рессоры или поломка листов рессоры — Замените рессору или дефектные листы

Смещение колеи передних колес относительно задних при прямолинейном движении

Поломка коренного листа одной из рессор — Замените рессору или коренной лист

Поломка центрового стяжного болта одной из рессор — Замените центровой стяжной болт

Функциональное назначение шкворней в автомобиле

Стержень, который обеспечивает поворотные свойства колеса в автомобиле, принято называть шкворнем, а подвеску с применением осевых стержней — шкворневой.

Так выглядит шкворня в разборке

Прототипом для подвески автомобиля с использованием шкворней послужило устройство обычной колёсной телеги, которые применялись ещё в ХIХ веке и использовали осевой шарнирный механизм.

Принцип действия шкворневой подвески также основан на свойствах сферического шарнира, который обеспечивает свободный ход колеса и крепление ступицы, обеспечивая тем самым возможность автомобилю выполнять повороты в рамках ограничений рулевого управления.

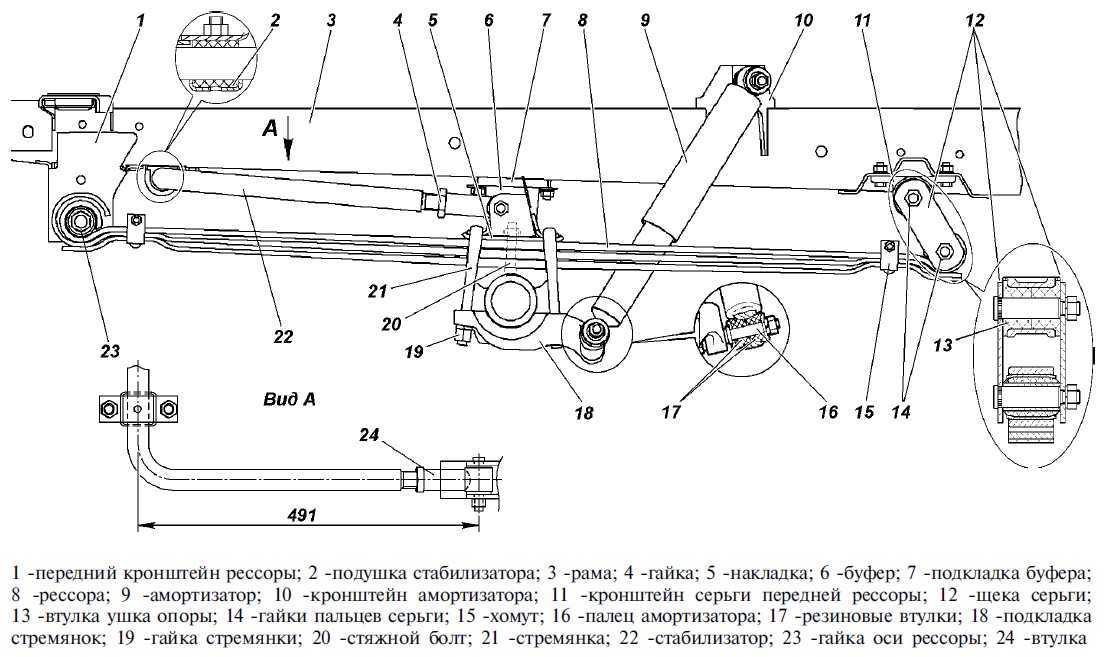

Составные передней подвески Газель

Основным показателем устойчивости машины при манёврах является установленные поперечные и продольные углы наклона каждого шкворня, которые обеспечивают комфортное передвижение.

Материалом для изготовления шкворней является прочная закалённая сталь, а все полости, которые с ним соприкасаются, набиваются смазкой.

Смотрите в видео:замена шкворней на Газели.

Сфера применения шкворней в подвеске распространяется в основном на грузовые и среднетоннажные автомобили, такие как Газель, а также на машины повышенной проходимости, предназначенные для движения по бездорожью проходимости. Это обусловлено сочетанием в данной конструкции простоты, надёжности и ремонтопригодности.

Правильная эксплуатация и своевременное обслуживание будет гарантией долгой и надёжной работы шкворней в автомобиле.

Автомобиль ГАЗ 3302 – вторая жизнь «полуторки»

Конструктивная схема ГаЗ 3302 позволила максимально компактно разместить силовые агрегаты и кабину водителя.

Это дало возможность установить большую грузовую платформу на, сравнительно небольшой, кузов ГАЗ 3302. В то же время автомобиль получился легкоуправляемым и маневренным.

Машина сразу же понравилась, как представителям авотранспортных компаний, промышленных предприятий, так и частным предпринимателям, фермерам и бизнесменам. Модель ГАЗ 3302, расход топлива которой (11,5 л. на 100 км) не превышает волговский, сразу стала незаменимым помощником в промышленности, торговле и сельском хозяйстве. «Газель» стала действительно народным автомобилем, так же, как в свое время была «полуторка» ГАЗ АА. Небольшие размеры ГАЗ 3302 и малый радиус поворота (м — 5,5) сделали ее востребованной для эксплуатации в условиях больших городов, портов, складов и приусадебных участков.

Краткое описание и технические характеристики Камаз 4310 на этой странице.

Смазка шкворневого соединения

Шкворневое соединение смазываем через 10 тыс. км пробега.

Работать удобнее на смотровой канаве.

Тщательно протираем ветошью верхнюю и нижнюю пресс-масленки шкворня.

Масляным шприцем нагнетаем смазку Литол-24 или ФИОЛ в верхнюю масленку

Масляным шприцем нагнетаем смазку в нижнюю масленку до ее появления из зазоров соединения

Намеком, что шкворни требуют замены, служат стук и характерные потряхивания в подвеске. Чтобы убедиться, что дело именно в них, нужно вывесить подозреваемое колесо, ухватить его сверху и снизу и попытаться покачать скат в положении на себя/от себя.

Есть люфт, то, значит, накрылись либо шкворни, либо колесный подшипник. Дальнейшая проверка будет заключаться в выворачивании колеса наружу и осматривании перемещений кулака при продолжающемся раскачивании. На частоте смены шкворней сказываются не только дороги, но и стиль езды (чем он агрессивней, тем быстрее разбивается подвеска), степень износа колес, регулярность шприцеваний.

Как Поменять Шкворня На Газели Полный Привод VESKO-TRANS.RU

Инструкции по замене шарнира на автомобиле Gazelle

Неудовлетворительное состояние внутренних дорог часто становится причиной того, что в передней подвеске автомобиля есть стук, который занимает большую часть нагрузок. Он не исчезает и, как правило, свидетельствует о том, что пришло время следить за заменой воров. Специфика этой операции будет обсуждаться в этом материале.

Когда стоит серьезно подумать о ремонте

Как показывает практика, замена штырей требуется с существенным зазором, который появляется на повороте кулака. Определить проблему достаточно просто. вытащить переднее колесо и, схватив его за 6 и 12 часов, мы делаем резкие рывки вверх и вниз. Если есть зазор, то стержень работал свой ресурс и нуждается в замене. Четкое подтверждение проблемы можно получить, повернув колесо и ошеломив его. ненужное движение кулака по отношению к переднему лучу не очень проблематично.

В основе такой проблемы лежит ряд факторов, но чаще всего основная причина заключается в следующем:

Агрессивное преодоление проблемных дорог;
Неисправности колес и направляющих;
Отсутствие своевременного технического обслуживания, включая шприц;
Неверный крутящий момент подшипников на передних колесах.

Замена штырей. что требуется для работы

Чтобы выполнить ремонт газелей, вы должны заранее позаботиться о наличии следующих инструментов и устройств:

Набор сканеров и держатель для них;
Уплотнительный ниппель угольного типа;
Набор ключей разных типов;
Газовая плита;
Устройство для изменения подшипников и бесшумных блоков.

Шкворни полноприводной газели на роликовых подшипниках после 2.5 лет активной эксплуатаци

. форум об тюнинге машин , заходите , там много интересного ! Все с матом будут удалят.

Съёмник шворней ГАЗ-ель от DTM.Garage

И снова будни гаража: выпрессовываем закисшие шкворни на ГАЗ-ели самодельным съёмником

Осторожно. в. Кроме того, это будет необходимо и такие запасные части:

Кроме того, это будет необходимо и такие запасные части:

Shtvorni;
Сальники и прокладки;
Шайбы и уплотнительные кольца;
Сплит-контакты;
втулки;
Смазочные материалы и герметик;
Очиститель карбюратора.

Мы начинаем заменять. последовательность действий

После того, как все необходимое для работы будет подготовлено, вы можете перейти непосредственно к замене устройства, выполнив работу в этом порядке:

Мы сливаем масло с моста, после чего вешаем его, устанавливаем замки и разбираем колеса;
Отвертываем крепления с тормозного диска и опоры;
Снимите крепежные детали с тормозной панели и снимите корпус подшипника одновременно с приводом;
Демонтируйте кончик руля и вытащите нижний масляный фильтр;
Мы удаляем смазочный клапан и штифт конического штифта;
Из нижнего стержня мы получаем пробку, после чего мы впитываем разобранное устройство и переходим к анализу второй стороны, выполняя аналогичные действия в той же последовательности;
Мы проводим визуальный осмотр удаленных элементов, и если есть дефекты или повреждения, мы заменяем их новыми деталями;
Мы смазываем кусты сварочным швом и выполняем повторное нажатие, размещая верхний элемент на одном уровне с корпусом. Здесь мы проверяем видимость выхода для смазки;
Мы устанавливаем втулки строго вертикально, для большего удобства, заливая их маслом;
Очистить развертку. для установки цапф должно быть достаточно нажать пальцем;
Мы проверяем масляные уплотнения полуоси и смазываем их края маслом;
Мы собираем механизм и проверяем качество существующих резьбовых соединений. Все элементы должны двигаться легко, без каких-либо усилий;
Смажьте места контакта отдельных частей маслом, затем установите масленку на место;
Мы собираем демонтированные блоки в обратном порядке.

Послесловие

Вот, собственно и все, шкворни заменены. Как вы можете видеть, в этой операции нет ничего сложного, и она абсолютно способна для всех. Не бойтесь попробовать, и вы добьетесь успеха.

Ремонт передних балок грузовых автомобилей на все типы отечественных авто

Чем мы занимаемся?

Наше малое предприятие занимается ремонтом балок, а так же реставрацией посадочных мест под шкворень на любые типы балок.

В каком виде мы принимаем работу?

Балки принимаются в снятом, чистом виде без опорных дисков (только с одними цапфами).

Процесс работы

Краткий процесс разборки, дефектовки, подгонки ремонтных шкворней и замены втулок на цапфах:

— разборка балки начинается с удаления клиньев. Каждый второй случай выбивания клиньев проблемный, клин плющится, но не выходит, это наша проблема, мы удалим клинья не повредив посадочного места.

— второе действие — это удаление шкворня с помощью пресса. Именно выпрессовка, а не выбивание! При выбивании, та сторона шкворня по которой приходится удар расплющивается и с каждым последующим ударом шкворень будет тяжелее выходить из тела. Находятся умельцы которые нагревают балку и продолжают выбивать шкворень, особенно в тех случаях когда балка находится на машине. Увеличенный или раздутый шкворень расширяет балку, в конечном итоге после того как выбили шкворень, место в балке будет увеличено. В лучшем случае можно подобрать увеличенный шкворень, в худшем (практика показывает именно это) балку приходится растачивать и втулить под стандартный шкворень. Поэтому балка устанавливается на пресс (усилие 50 тонн) и шкворень выдавливается. Даже при таком усилии пресса шкворень не всегда срывается с места, в этом случае мы нагреваем балку резаком, одновременно создавая давление на шкворень. Особенно проблемными являются МАЗовские балки с цилиндрическими шкворнями диаметром 50 мм. Шкворень в этих балках сидит с натягом в 0,05 мм и не стопорится клином. В заводских условиях шкворень охлаждается в жидком азоте и собирается. В условиях мастерских собрать а соответственно и собрать балку без пресса практически невозможно, так как цапфа на балку собирается с дистанционными шайбами, резинками, что усложняет задачу. Поэтому цапфа предварительно собирается на соосник который на 0,2-0,4 мм меньше шкворня, а шкворень запрессовывается сверху соосника одновременно выталкивая его не смещая при этом дистанционных шайб и резинок.

— после выпрессовки шкворня балка зачищается мелкой шкуркой от ржавчины и мереется размер. Если посадочное место под шкворень увеличено больше чем на 0.05 мм то подбирается ремонтный шкворень. Ремонтный шкворень устанавливаем не более 0.3 мм. Ошибочным считается что ремонтные шкворня «не ходят», значит не соблюдена технология «подгонки» шкворня на балке, а так же зазора между шкворнем и втулкой. Если посадочное место увеличено более чем на 0.3 мм, то мы можем восстановить под стандартный размер. Балка устанавливается на станок, ловится ее угол наклона с точностью 0.5* на отечественные и 0.2 на импортные авто. Место под шкворень растачивается с толщиной втулки 2 — 2.5 мм. Во втулке фрезеруется место под клин, запрессовывается и разворачивается под размер шкворня. Эта технология разработана не нами, это с успехом применялось в советских рем. мастерских и 100% себя оправдало!

Балку отремонтируем, если не надо растачивать данные балки

Из отечественных авто балки под стандартный шкворень не растачиваются: газель и бычок старого образца где диаметр шкворня 30 мм и меньше. Так как показала практика, что тело после расточки маловато для втулки!

Оцените материал

( 52 Голосов )

Проверка динамической балансировки колес

У легковых автомобилей необходимо периодически проверять динамическую балансировку колес.

При контроле технического состояния шин их осматривают, проверяют давление воздуха, подкачивают шины, удаляют острые предметы, застрявшие в протекторе (стекло, гвозди и т.п.), проверяют зазор между сдвоенными шинами (20—30 мм для шин малого размера и 40—50 мм — большого размера), проверяют состояние вентиля и обода колеса (наличие вмятин, заусенцев и коррозии). Выпуск на линию автомобилей, у которых давление воздуха в шинах не соответствует норме, не допускается.

Для измерения давления воздуха в шинах применяют манометры поршневого или пружинного типа. Манометр поршневого типа прижимают наконечником 1 к вентилю камеры, утапливая золотник. Из камеры воздух поступает по каналу наконечника под поршень 2 и перемещает его, сжимая тарированную пружину 3. Вместе с поршнем перемещается латунный цилиндрический окрашенный в красный цвет экран 4, скользящий по направляющей трубке 5. При отнятии манометра от вентиля поршень под действием пружины 3 возвратится в исходное положение, а экран останется на месте.

В верхней части корпуса манометра имеется окно, закрытое прозрачным целлулоидом, на котором нанесена шкала делений 6. По кромке экрана 4 и шкале 6 определяют давление воздуха в шине. Точность показаний манометра — в пределах цены одного деления шкалы (0,1 или 0,2 кГ/см2).

Поршневые манометры применяют преимущественно в дорожных условиях. Для контроля давления воздуха в шинах в гаражах применяют наконечники с манометром для воздухораздаточного шланга от компрессора или воздушной магистрали. Схема наконечника с манометром пружинного типа приведена на рисунке.

При отпущенной кнопке (положение I) клапан 4 под давлением воздуха, поступающего через штуцер 7 из шланга, соединенного с шиной, а клапан 9 под действием пружины 10 и давления воздуха, поступающего через штуцер 11 из магистрали, прижимаются соответственно к седлам 3 и 8. Манометр 5 в этом случае показывает давление воздуха в шине. При нажатии кнопки 1 (положение II) до отказа воздух из воздушной магистрали поступает к шине.

При неполном нажатии кнопки 1 (положение III) клапан 9 прижмется к седлу 8, а клапан 4 будет находиться при этом в промежуточном положении. В этом положении воздух из шины может выходить наружу и давление воздуха в ней будет снижаться до момента, пока кнопка не займет своего крайнего положения (I). Это дает возможность установить требуемое давление воздуха в шине.

Сжатый воздух для накачивания шин получают из компрессорных установок, а для раздачи воздуха применяют воздухораздаточные колонки.

Воздухораздаточная колонка представляет собой устройство, состоящее из механизма (регулятора давления) контролирующего давление воздуха, до которого должна быть накачана шина, и шланга, автоматически отключающего подачу сжатого воздуха; иногда колонка имеет механизм для автоматического сматывания длинного шланга на барабан.

Автоматические регуляторы давления по принципу действия можно подразделить на пневмомеханические и электромеханические.

В качестве задающего и регулировочного устройства в регуляторах первого типа служат воздушный манометр и пружина, уравновешивающая давление воздуха, и второго типа — электроконтактный манометр. Исполнительным устройством в пневмомеханических регуляторах служит отсечный плоский или шариковый клапан, а в электромеханических — соленоидный электромагнитный клапан. Принципиальная схема регулятора первого типа показана на рисунке. Регулятор давления воздуха устанавливают в требуемое положение поворотом маховичка 1, который сжимает пружину 3; пружина 3 через толкатель 2 давит на диафрагму 4 и далее на клапан 5, который в этом случае будет находиться в открытом состоянии и пропускать воздух из воздушной магистрали в полость под диафрагму.

Поворачивая маховичок 1 при закрытом кране 6, изменяют величину открытия клапана 5 (дросселируя давление воздуха) до тех пор, пока на манометре 7 не установится требуемая величина давления воздуха. После этого открывают кран 6 и сообщают колонку с вентилем накачиваемой шины. Как только в шине будет достигнуто установленное по манометру давление воздуха, под диафрагмой регулятора возникнет избыточное давление, неуравновешиваемое пружиной; при этом диафрагма, прогибаясь вверх, сожмет пружину и освободит клапан 5, который перекроет подачу воздуха из магистрали.

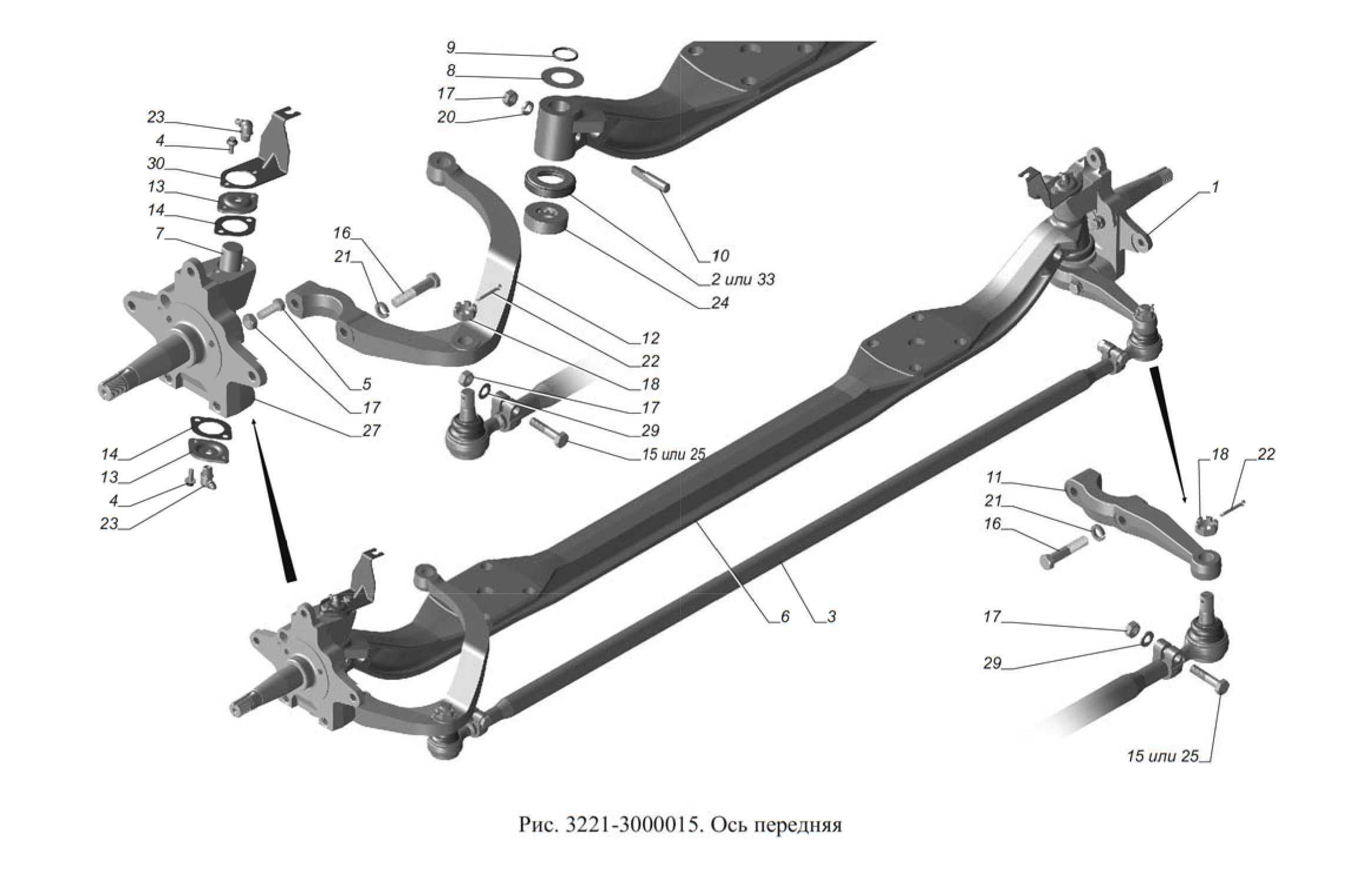

Ремонт передней балки ГАЗ-2705

Передний мост снимается с автомобиля в следующей последовательности:

— ослабить колесные гайки

Поднимите переднюю часть автомобиля, пока колеса не оторвутся от пола, и подложите под переднюю часть опоры;

— снять передние колеса;

— отвернуть гайку крепления шарового пальца продольной тяги к сошке рулевого механизма и отсоединить тягу;
— отсоединить нижние концы амортизаторов от балки переднего моста.

Подставьте домкрат под балку, отверните гайки рессорных трапов и снимите передний мост с автомобиля.

Балка устанавливается в обратном порядке.

Шкворень 11 и втулка заменяются при достижении их суммарного износа 0,5 мм.

Шкворень и втулки можно заменить, не снимая передний мост с автомобиля, в следующей последовательности:

— поднять автомобиль за переднюю балку так, чтобы колеса не касались пола, поставить на подставки и снять передние колеса;

— снять тормозной суппорт и поставить на раму; снимите ступицу 6 в сборе с диском 1 и подшипниками;
— отвернуть болты и снять верхнюю и нижнюю крышки шкворня;
— отвернуть гайку, снять шайбу и выбить стопорный клин 12 с бородкой;

Рис. 3. Шкворневая выколотка

— специальной выколоткой ( ) со сменными головками выбить шкворень из поворотного кулака вниз;
— снять поворотный кулак и упорный подшипник;
— зажать поворотный кулак в тиски и с помощью оправки выбить втулки шкворня;
— очистить отверстия под шкворень в поворотном кулаке;
— использовать оправку для установки новых втулок;
— расширить втулки для прохода специальной разверткой до х25 мм;
— очистить втулки от металлической стружки и нанести на каждую втулку тонкий слой смазки;
— установить поворотный кулак на балку передней подвески;
— вставить новый шкворень в верхнюю бобышку поворотного кулака, установить упорный подшипник с защитным колпачком и выдвинуть шкворень до совмещения лыски с отверстием в балке.

Перед установкой смажьте поверхность шкворня тонким слоем смазки;

— все последующие сборочные операции производить в порядке, обратном разборке;
— после сборки смажьте шкворень через масленки и проверьте развал-схождение.

Замена упорного подшипника шкворня

Подпятник заменяется, если его износ по высоте превышает 1 мм.

При зазоре менее 1 мм между верхней бобышкой поворотного кулака и бобышкой балки устанавливается стальная прокладка соответствующей толщины.

Для замены подпятника и установки регулировочной шайбы необходимо сначала выполнить операции в последовательности, указанной для замены шкворня

После выбивания шкворня из зоны подпятника снять изношенный, поставить на место новый подшипник, поднимите поворотный кулак, пока подшипник не будет плотно прижат к балке, измерьте зазор между верхней бобышкой поворотного кулака и бобышкой балки щупом.

Если последний превышает 0,15 мм, установите в зазор регулировочную шайбу, затем соберите ось в порядке, обратном разборке.

Замена шарнира рулевой тяги

Замена шарнира рулевой тяги производится в следующем порядке:

— расшплинтовать и отвернуть гайки крепления рулевой тяги к сошке рулевого механизма и к поворотному кулаку;

Рис. 4 Выпрессовка пальца рулевой тяги универсальным съемником

— выпрессовать пальцы из конических отверстий универсальным съемником или выбить их молотком через медную прокладку;

Рис. 5 Выпрессовка шарнира рулевой тяги: 1 — втулка; 2— шарнир; 3 — тяга или наконечник; 4—защитный колпачок

— на прессе с помощью опорной втулки 1 выпрессовать шарнир из тяги с усилием, приложенным к штифту с предварительно навернутой до конца гайкой. При этом защитный колпачок 4 отжимается от корпуса шарнира;
— очистить поверхность гнезда для шарнира в продольном стержне;
— запрессовать новый шарнир в продольный стержень с помощью опорной втулки и прижимной пятки

Рис. 6. Запрессовка рулевой тяги

Рис. 7. Запрессовка крышки шарнира

— возьмите новый защитный колпачок и наденьте его на корпус и палец шарнира универсальный съемник и шайба, предварительно засыпав в нее от 1 до 1,5 г смазки;
— зафиксировать колпачок на пальце стопорным кольцом.

Шкворни на Газель

Шкворневое соединение применяется в передвижной технике очень давно – оно использовалось еще в повозках и конных экипажах. Шкворневая подвеска устанавливается на автомобилях Волга и УАЗ, на грузовиках ГАЗ 53/ 3307, КАМАЗ, ЗИЛ.

На автомобили Газель для ремонта подвески продаются ремкомплекты, в стандартный набор входит четыре бронзовые втулки и два шкворня. Промышленностью также выпускается ремкомплекты нового образца, в них втулки заменены на игольчатые подшипники. Цена ремкомплекта с бронзовыми втулками находится в районе 900-1700 рублей, с самими запчастями проблем никаких нет – их можно купить практически в любом специализированном автомагазине.

Также в автомагазинах продаются полные наборы, в которые входят:

клинья (2 шт.);
сферические втулки (2 шт.);
шкворни (2 шт.);
резиновые уплотнители (2 шт.);
прокладки заглушек (2 шт.);
бронзовые втулки (4 шт.);
шайбы;
гайки.

Часто автовладельцы коммерческих автомобилей ГАЗ интересуются, сколько стоит ремонт шкворней на Газели. Следует отметить, что сама работа по замене шкворней (ЗШ) достаточно трудоемкая, требует немалых физических сил и времени. Расценки на работы по ЗШ в автосервисах разные, цена зависит от уровня станции техобслуживания, региона (местонахождения), степени сложности замены. Здесь дело в том, что в запущенных случаях (когда подвеска долго не смазывалась) шкворни практически не выбиваются из своих посадочных мест, и тогда приходится полностью снимать переднюю балку в сборе, при разборке применять газовую горелку. Стоимость ЗШ на авто Газель в среднем начинается от 2-2,5 тыс. рублей за одну сторону, цена замены может доходить и до 10-12 тысяч рублей.

В заводской инструкции прописан регламент периодичности смазывания подвески на Газели – через 15 тыс. км пробега, но бывалые водители советуют набивать смазку в шкворневые соединения приблизительно через каждые 5-8 тыс. км. Смазка существенно продлевает срок службы шкворней, с регулярным шприцеванием детали могут проходить без ремонта до 150 тысяч километров. Смазывать соединения нетрудно, главное, не лениться это делать.

Шприцевание производим следующим образом:

Такие масленки имеются с каждой стороны передней оси автомобиля. Но здесь есть один нюанс – даже новые пресс-масленки литолом порой не пробиваются. Надежнее производить шприцовку с помощью гибкого шланга. Поступаем следующим образом:

Закачивать смазку необходимо до тех пор, пока она не начнет выступать из соединений. Сначала будет идти грязь, но нужно дождаться, когда из соединений начнет появляться чистый литол. Промазав шкворень, выкручиваем шланг, устанавливаем на место пресс-масленку. Так смазываем все четыре точки на подвеске.

Шланги для шприца продаются в автомагазинах, они стандартные, и должны подходить по резьбе.

У автовладельцев насчет смазки мнения расходятся, некоторые хозяева Газелей считают, что же такие шкворневые соединения необходимо промазывать густым трансмиссионным маслом, например, ТАД-17. Все-таки литолом или другой консистентной смазкой Газель шприцевать надежнее – «трансмиссионка» слишком жидкая, из шкворней она быстро вытекает. А вот на «Волге» шприцуют в основном нигролом (ТАД-17), для этого можно использовать даже не слишком грязную отработку.

Замена шкворней на Газели своими руками

В связи с тем что ЗШ стоит недешево, многие автовладельцы коммерческих авто делают подобную работу своими руками. Здесь мы рассмотрим, как поменять шкворни самостоятельно со снятием и без снятия самой подвески. Сначала рассмотрим, как выполнить работу без снятия балки.

Производим разборку, выполняем ее в следующей последовательности:

Если есть газовая горелка, можно как следует прогреть соединение, и возможно, шкворень стронется с места. Сняв поворотный кулак с одной стороны, точно такую же операцию проделываем с другим кулаком.

Поворотную цапфу (кулак) после демонтажа можно разобрать, но это делать вовсе не обязательно.

Снятую цапфу зажимаем в тиски, по очереди выколачиваем из тела верхнюю и нижнюю бронзовые втулки. Так как втулки не понадобятся, их можно выколачивать как угодно, главное – не повредить посадочное место под них. Можно взять железную плоскую отвертку или бородок, от одного края сплющить втулку, а дальше она из кулака выпадет сама.

Выбив обе старые втулки, устанавливаем на место новые детали, заколачиваем их в посадочные места поворотной цапфы с помощью кувалды. Бить, как на рисунке снизу, не рекомендуется, лучше втулки на место осаживать через проставку.

Установив на место втулки, круглый напильником делаем заход на них сверху,

затем разворачиваем их разверткой 25 мм.

Здесь очень важно не прослабить втулку – пройдя разверткой один раз сверху вниз, нужно примерить шкворень по месту. В идеале шкворень должен заходить в свое посадочное место очень плотно, с молотка (легким постукиванием)

То, что шкворневой палец сидит плотно – это нормально, по ходу эксплуатации автомобиля он очень быстро разработается. А вот прослабление здесь недопустимо, в этом случае быстро появится люфт, и в скором времени подвеске опять будет необходим ремонт.

Вместо простой развертки можно воспользоваться регулируемой разверткой или шариком, следует учитывать, что диаметр шара должен быть 24,7 мм, не больше. Если втулку пробивать шариком диаметром ровно 25 мм, в шкворневом соединении практически сразу же появится люфт.

Перед разворачиванием отверстия разверткой или шариком втулку нужно обязательно смазать (моторным маслом, также можно использовать и литол). Установив втулки, ставим поворотные кулаки на свои места. Со сборкой обычно проблем никаких не возникает, самое главное в ЗШ – отсоединить поворотные кулаки от балки.
