Как выставить зажигание на ВАЗ 2101

Неправильное выставление момента зажигания может привести к сбоям в работе системы двигателя, уменьшению его показателей мощности и увеличению расхода топливного ресурса. В случае возникновения неисправности можно обратиться в автомобильный сервис или выполнить ремонт самостоятельно. Ниже будет приведена инструкция как выставить зажигание ВАЗ 2101. Рекомендации также справедливы для ВАЗ 2102, 2103, 2104, 2105, 2106, 2107, 2121 («NIVA»).

Для работы потребуются:

• ключи (рожковый на 13 миллиметров, накидной на 13, для выкручивания свеч);
• лампочка (двенадцать Вольт);
• спецключ на 38 миллиметров.

Выставление системы выполняется с использованием трёх меток, расположенных на поверхности крышки газораспределительного механизма. Каждая отметка показывает угол опережения: на 0, 5 и 10 градусов. Чтобы определить мёртвые точки на верху, необходимо учитывать соответствующую отметку на ободке шкива.

1 — 10ͦ; 2 — 5ͦ; 3 — 0ͦ; 4 — метка на шкиве

Этапы настройки выглядят следующим образом:

1. Выставить авто на стояночный тормоз.
2. Установить, препятствующие движению, упоры под задние колёса.

3. Открутить свечу 1-го цилиндра. Затем, заткнуть отверстие соответствующего размера пробкой (можно использовать палец).

4. Прокрутить коленный вал до такта сжатия в цилиндре (должна выскочить установленная пробка или возникнуть давление на палец). В данной операции используется ключ на 38.

5. Прокручивать коленный вал мотора до тех пор, пока отметка на шкиве не совпадёт с нужной чёрточкой на газораспределительном механизме.

6. Внимательно отсоединить фиксирующие элементы пластмассовой крышки трамблера и снимаем её.

7. После проворачивания коленного вала ротор трамблера должен размещаться так, чтобы его внешний контакт располагался в направлении 1-го цилиндра мотора.

Направление на свечу первого цилиндра

Если направление оказалось неправильным:

• выкрутить крепёж трамблера и, совершая вращение оси ротора, выставить его таким образом, чтобы он был направлен параллельно мотору;
• закрутить гайку крепления (совсем не зажимать).

8. Подключить лампочку 12 Вольт (вольтметр): 1-й проводник подключить к клемме низкого напряжения катушки зажигания, а 2-ой – к «массе».

9. Включить зажигание и плавно прокручивать распределительное устройство вправо. Прокручивать его нужно до тех пор, пока подсоединенная лампочка не прекратит гореть. Если при активации зажигания лампочка не горит, значит в данной процедуре нет необходимости.

10. Крутить распределительное устройство в правую сторону и в ту секунду, когда начинает гореть лампочка, затянуть гайку крепления до конца.

11. Установить крышку трамблера на место.

Проверка правильности зажигания

После проделанных этапов, необходимо проверить работу системы зажигания.

Для этого нужно:

1. завести авто и тронуться с места;
2. выполнить разгон машины до 50 километров в час, включить четвёртую передачу и резко надавить на педаль акселератора. Затем, появится детонация мотора, которая будет уменьшаться (и потом вообще пропадёт) по мере увеличения скорости авто.

Могут быть два типа проблем:

1. Детонация мотора возникла, но в течение увеличения скорости автомобиля не пропала (считается, что включено ранее зажигание). В этой ситуации распределительное устройство нужно повернуть на половину или одно деление вправо.
2. Детонация вообще не возникла – зажигание позднее. Для устранения такой проблемы нужно распределительное устройство повернуть на половину или одно деление влево.

Как видно, выставление зажигания на ВАЗ 2101 выполняется достаточно просто. Однако, при возникновении трудностей или дополнительных вопросов, лучше обращаться в сертифицированные автосервисы за  консультацией.

Пропала искра В ВАЗ-2107,карбюратор,бесконтактное зажигание

Пропала искра В ВАЗ-2107,карбюратор,бесконтактное зажигание

1. такая же хрень не могу завестись. сначала карб. почистил не поступало топливо в камеру из слоника. завелась на подсосе попытался проехать не фига не хватает компрессии глохнет. думал отрегулирую холостой вообще заглохла. пропала искра.
2. Та же история, сменил датчик холма/коммутатор и бабину, проверил замок зажигания, реакцыи 0! Решения ещ не нашл!

Эстонская Черепаха, датчик Холла не ставится там, где тромблер. Его применяют при бесконтактной системе зажигания. А в троблере контакты стираются со временем, когда-нибудь он отказывает в самый неподходящий момент. Может, карбюратор переливает. Поплавковая камера не должна быть полная. Уровень бензина регулируется подгибом язычка у поплавка, посмотрите в книжке. Там миллиметры имеют значение. Посмотрите игольчатый клапан, скорее всего, пора его менять. Может, ремень ГРМ, проверьте. У меня тоже однажды вдруг машина перестала заводиться. Поменяла коммутатор, свечи, много еще чего.. . а оказалось, ремень ГРМ порвался.

Неисправность в схеме эл. зажигания коммутатор, датчик холла бабина. Проверяется это очень просто берете простую контрольку (лампочка с проводом) включаете зажигание и проверяете наличие напряжения на бабина=12в на обоих клемах далее отключаете разъем с датчика холла и подключаете контрольку к масе и среднему выводу разъема идущему к коммутатору (зеленый провод) в этот момент должна быть искра на центральном ВВ проводе, если нет неисправность в коммутаторе, если есть проблема в датчике холла. Успехов

Ха. у нас тоже чел позавчера у дома копался с шестеркой. Оказалось сигналка глюканула и заблокировала зажигание. Скинул клемы на ночь-с утра завелась.

Датчик Холла мог сдохнуть или коммутатор

Нужно проверить контрольной лампой при включеном зажигании поступает питание на катушку зажигания или нет. Один провод лампы на любую клемму катушки. а другую на массу. Попробовать поменять комутатор. Проверить колодку, которая вставляется в комутатор, в ней бывает контакты слабнут.

Основные неисправности катушек зажигания ВАЗ 2107

Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:

• на свечах зажигания нет искры;
• на высоковольтных проводах отсутствует напряжение;
• на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
• при открывании капота отчётливо чувствует запах жжёной изоляции.

Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.

Принцип работы катушки зажигания

Конструкция обычной катушки зажигания аналогична конструкции трансформатора. Катушка зажигания предназначена для создания высокого напряжения из низкого. Она состоит из железного сердечника (магнитопровода), первичной обмотки, вторичной обмотки и электрических соединений.

Магнитопровод предназначен для усиления магнитного поля. На этот стальной сердечник намотана тонкая вторичная обмотка. Она изготовлена из изолированного медного провода толщиной 0,05-0,1 мм, намотанного до 50 000 раз.

Первичная обмотка изготовлена ​​из медного провода толщиной 0,6-0,9 мм и намотана поверх вторичной обмотки.

Техническая конструкция может отличаться в зависимости от области применения катушки зажигания. В случае обычной цилиндрической катушки электрические соединения обозначаются как клемма 7 (вывод первичной обмотки), клемма 11 (вывод первичной/вторичной обмотки) и клемма 9 (высоковольтный контакт).

Первичная обмотка соединяется с вторичной на выводе 11. Такая схема используется для упрощения производства катушек. Ток в первичной обмотке, включается и выключается с помощью прерывателя (трамблера) или блока управления (ЭБУ). Величина тока определяется сопротивлением катушки и напряжением, приложенным к клемме 7.

Очень быстрое изменение тока, вызванное ЭБУ (трамблером), изменяет магнитное поле в катушке и индуцирует импульс напряжения, который преобразуется в высоковольтное напряжение вторичной обмотки. Оно проходит через кабель зажигания к искровому промежутку свечи зажигания и воспламеняет топливно-воздушную смесь в двигателе.

Реле зажигания ВАЗ 2107, 2105, 2104

В системе зажигания автомобилей ВАЗ 2107, 2105, 2104 установлено реле зажигания.

— Назначение реле зажигания

Реле зажигания предназначено для снижения силы тока протекающего через низковольтную часть системы зажигания. Тем самым предотвращается обгорание контактов замка зажигания и их преждевременный выход из строя.

Из-за этого реле зажигания еще называет разгрузочным реле.

— Где находится реле зажигания на автомобиле ВАЗ 2107, 2105, 2104?

Реле зажигания на автомобилях ВАЗ 2107, 2105, 2104 установлено под панелью приборов, рядом с замком зажигания, с которым оно соединено проводами.

— Как устроено реле зажигания?

Реле зажигания автомобилей ВАЗ 2107, 2105, 2104 электромагнитное. Представляет собой электромагнит (сердечник с обмоткой) и контакты, замыкающиеся при подаче на него напряжения. У реле четыре вывода. Вход реле — контакт «86», выход — «87», постоянно под напряжением «30», масса — «85». Сверху вся система закрыта корпусом. На корпусе имеется кронштейн (ушко) для крепежа.

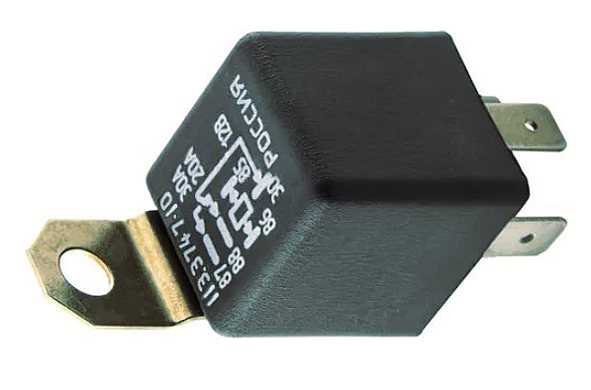

Реле 113.3747-10 (реле зажигания), устройство

— Как работает реле зажигания ВАЗ 2107, 2105, 2107?

При подаче напряжения с вывода «15/1» замка зажигания (повороте ключа) на вывод «86» реле, срабатывает его электромагнит, внутри замыкаются подвижный и неподвижный контакты, электрический ток начинает протекать через них с вывода «30» на вывод «87» и далее через монтажный блок на вывод «Б» («В») катушки зажигания (первичная обмотка). Катушка заряжается и становится готова к работе. В замкнутом состоянии контакты реле зажигания будет находится пока работает система зажигания (включено зажигание). Это реле продолжительного действия. После обесточивания контакты реле размыкаются.

Почему Ваз – 2107 дергается- разбираемся в работе «трамблера»

Ладно еще, если «движок» вашего Ваз-2107 резко заглох и не заводится, причину мы найдем и устраним быстро. Каждый знает, что так бывает, если пропала «искра» или совсем не подается бензин. Гораздо хуже, когда машина, вроде едет, но мотает нервы- неравномерная работа на холостом ходу, рывки и подергивание при движении. Поиски корня проблемы могут занять много времени и вытянуть из вашего кармана немало денег. И чаще всего, эти поиски, в конце концов, приводят к трамблеру. Правильно поменять его на исправный, подобрать подходящую замену, разобраться в устройстве и работе поможет этот материал.

Прежде чем копаться в «электрике», нужно сказать, что причиной «дерганья» Ваз-2107 и других «классических» моделей Ваз может быть неудачное сочетание демпфера ведомого диска сцепления и эластичной муфты карданного вала. В запчасти поставляются детали, характеристики которых могут сильно отличаться от заводских, поэтому, если «дерганье» усилилось после замены сцепления или «мягкого соединения», нужно искать причину именно в нем. Попробуйте установить узел от другого производителя — его характеристики будут другими, резонанс в трансмиссии пропадет и «дерганье» прекратится.

Пропала искра на ВАЗ 2107 что может быть

Всем привет, пропала искра на ВАЗ 2107 что может быть ?

31 comments on “ Пропала искра на ВАЗ 2107 что может быть ”

Смотри свечи ,колпачки ,броне провода,бабину,коммутатор и крышку трамблера на наличие влаги

Инжектор? Или карбюратор? Какое зажигания? Контактное ? Без контактное?

Павел, колпачки то причем

Денис, они могут пробивать проверено

Павел, так какие колпачки ?

Павел, называй детали своими именами

В балоне поищи…

Свеча не работает

свечи от спичек надо тогда заработает

стеариновые.только осторожно!. Посмотри катушку,е ли не катушка тогда провода или Свечи,

Посмотри катушку,е ли не катушка тогда провода или Свечи,

Контакты на трамлере , катушка , конденсатор , крышка трамлера , провода

Как можно на карбюраторе искру не найти

смотри контакты на трамблёре у меня было зажались и разрыва не было поэтому и свечу не даёт пасатижками отогни может быть и в обратном порядке сильно разомкнуты. если не поможет смотри катушку а лучше всего потраться на безконтактное зажигание и забудеш совсем про пропажу искры

Женя, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

Алексей, я не могу найти искру на карбюраторе бсз на 2107 катушка камутатор новые проволка на датчик холла новые че делать

***Проводка на датчик холла

а какая искра на карбюраторе ещё можеш посмотреть реле зажигания у меня стоит над педалью сцепления под панелью руку засунеш и провода от замка зажигания к этой реле идут из за неё тоже может искру не давать я с ней долго мучался всё попеременял а оказалось провод окислился и тогорел

какая нахер искра в карбюраторе ты бы ещё в дизеле её поискал

карбюр только подаёт топливо через впускной коллектор а уже в камере сгорания искрой взрыв происходит посмотри как работает бензиновый двигатель

В бегунке трамблера есть резистор, скорее всего он окислился. Почисть его или замени.

Алексей, ты знаешь вообще электронное устройство на карбюраторном движке и какое на инжекторе?

Пропуски зажигания — причины

Вначале следует выполнить визуальную проверку тех деталей, которые чаще всего становятся причиной появления пропусков в цилиндрах. Речь о свечах, ВВ-проводах, а также катушке зажигания.

Высоковольтные провода (ВВ-провода). Их следует проверить в первую очередь. Для начала, как я и говорил, необходимо произвести визуальный осмотр на предмет наличия разрывов, трещин и прочих повреждений. После осмотра, если все в порядке, ВВ-провода рекомендуется прозвонить и заменить если в этом есть необходимость.

Свечи зажигания. После ВВ-проводов, во вторую очередь следует произвести проверку свечей, поскольку довольно часто именно они становятся причиной появления пропусков. В свечах может быть слишком большой зазор, они могут быть изношены или пробиты, в результате чего подача свечи осуществляется с перебоями или вовсе не осуществляется.

Модули катушки зажигания. В случае выхода из строя данной детали возможно появление пропусков зажигания в цилиндрах.

Далее о более глобальных проблемах.

• ТВС. Топливовоздушная смесь, точнее ее качество нередком может стать причиной появления пропусков в цилиндрах. Из-за некачественного топлива происходит загрязнение форсунок и топливной аппаратуры. Также в случае нарушения пропорции, например, когда смесь слишком богатая или бедная из строя могут выйти такие узлы как: топливный насос, регулятор давления топлива, к тому же фильтр очень скоро может забиться. Также если смесь слишком «бедная», то есть состоит больше из воздуха (при подсосе воздуха), воспламенение может происходить с перебоями, так как обычной искры будет просто мало для того, чтобы зажечь эту ТВС.
• Компрессия в цилиндрах. Плохая и неравномерная компрессия может привести к недостатку сжатия ТВС, в результате чего воспламенение будет происходить неравномерно с перебоями.
• Неисправности ГРМ. В случае повышенного или чрезмерного износа в деталях газораспределительного механизма или наличия негерметичности гидрокомпенсаторов, возможно появление пропусков в цилиндрах двигателя.
• Подсос воздуха. Если между головкой и впускным коллектором возникнет подсос воздуха вполне возможно появление ошибки о том, что в каком-то из цилиндров возникают пропуски зажигания.

Проверка

Простейший способ проверить коммутатор — попробовать заменить его заведомо исправным. Но сделать так можно лишь в том случае, если исправный коммутатор находится под рукой. Покупать же новый блок только для проверки работы старого нецелесообразно. Есть более дешевый и не особенно сложный способ. Чтобы проверить коммутатор, необходим всего лишь стандартный набор ключей и контрольная лампа. Этого достаточно, чтобы удостовериться в наличии или отсутствии импульсов, подаваемых на катушку зажигания. Перед проверкой коммутатора убедитесь в том, что на него и катушку зажигания подается “плюс”. Также проверьте контакты подключения датчика Холла и работоспособность самого датчика. Проверка коммутатора зажигания ВАЗ 2107 выполняется следующим образом:

• выключить зажигание;
• открутить гайку на катушке зажигания и отстыковать провод коричневого цвета с маркировкой “К” (провод идет к разъему “1” на коммутаторе);
• подключить контрольную лампу в разрыв между клеммой провода и выводом катушки;
• включить зажигание;
• повернуть ключ и запустить стартер.

Мигающая лампочка говорит об исправном коммутаторе. Если же лампа не светится, необходима замена коммутатора.

Замена коммутатора ВАЗ 2107

Чтобы заменить коммутатор, необходимо выполнить следующие действия:

• выключить зажигание;
• отсоединить колодку проводов от разъема коммутатора;
• открутить гайки крепления;
• снять старый коммутатор и поставить на его место новый;
• затянуть гайки крепления;
• подсоединить колодку проводов к разъему.

На этом замена коммутатора ВАЗ 2107 закончена и можно проверить работу зажигания, попытавшись завести двигатель.

Основные неисправности катушек зажигания ВАЗ 2107

Если водитель после поворота ключа зажигания отчётливо слышит, что стартер вращается, но автомобиль при этом не заводится, то скорее всего, катушка зажигания вышла из строя. Здесь же следует отметить, что мотор может не запускаться и по другим причинам: из-за проблем со свечами, из-за неисправностей в топливной системе и т. д. Понять, что проблема именно в катушке зажигания, можно по следующим признакам:

• на свечах зажигания нет искры;
• на высоковольтных проводах отсутствует напряжение;
• на корпусе катушки видны различные дефекты: сколы, трещины, оплавленная изоляция и т. д.
• при открывании капота отчётливо чувствует запах жжёной изоляции.

Все эти признаки говорят о том, что катушка зажигания сгорела. Как правило, это происходит из-за короткого замыкания витков в одной из обмоток. Изоляция, которой покрыты провода в обмотке, со временем разрушается, соседние витки оголяются, соприкасаются и в месте их соприкосновения возникает возгорание. Обмотка оплавляется и приходит в полную негодность. По этой причине катушки зажигания не подлежат ремонту. Всё, что может сделать автолюбитель со сгоревшей катушкой — это заменить её.

Признаки поломки

При включении зажигания контрольная лампа неисправности ЭБУ двигателя загорается, а после того, как двигатель заведен, она должна погаснуть. Горящая контрольная лампа – первый признак проблем с системой зажигания. Другими предпосылками для диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводкой. Причиной таких сбоев могут быть неисправные высоковольтные провода или свечи зажигания, поэтому необходимо убедиться в их работоспособности перед тем, как начать диагностику зажигания ВАЗ 2107 (инжектор). Нередко пропуски в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это надо учитывать при поиске причин сбое в работе двигателя.

Ремонт бесконтактного трамблера

Тот трамблер, что описан выше, является классическим вариантом и долгие годы использовался на всех авто, и семейства ВАЗ в том числе, таких как 2109, 2106, 2107, 2108. Однако по мере развития электроники стали появляться коммутаторы напряжения, в которых сигнал прерывателя применялся не для коммутации катушки зажигания, а для управления электроникой. В дальнейшем трамблер лишился механического прерывателя, ему на смену пришел датчик Холла.

Используемый датчик Холла имеет достаточно простую конструкцию. Да, надо напомнить, что датчик Холла – это элемент, который реагирует на магнитное поле. Поэтому конструкция датчика с использованием элементов Холла основывается на этом принципе. Для этого на пластине располагается непосредственно датчик Холла, на другой стороне – постоянный магнит, а между ними – вращающийся металлический экран, в котором сделаны специальные щели.

В свое время подобная система была реализована во многих машинах, ВАЗ 2109, 2106, 2107, 2108 не составили исключения.

Как обнаружить неисправность самостоятельно

Обязательно прочитайте статью нашего специалиста, в которой рассказывается о том, как правильно выставить зажигание.

В автомобилях с ЭБУ

В автомобилях с ЭБУ поиск неисправностей — достаточно лёгкая задача. Для этого нужно подключить автотестер и найти расшифровку ошибок

Если среди кодов ошибок есть указание на конкретный цилиндр, то следует обратить особое внимание на состояние элемента. Возможно, проблема скрыта в бронепроводах либо свечах, которые идут на этот цилиндр

Также возможно необходимо заменить прокладки. Если выдаётся комплексная ошибка (р0300), то стоит обратить особое внимание на качество топлива и фильтр.

Даже на отечественных авто сейчас устанавливаются электронные блоки. Если изначально в машине есть ЭБУ, но его работа оставляет желать лучшего, то можно заменить деталь на сертификатном СТО. Новые «мозги» должны быть совместимы с предыдущей моделью. Благодаря новым электронным блокам управления можно легко найти пропуски зажигания в 1 и 4 цилиндре ВАЗ-2114 либо на любой старенькой иномарке, а также продиагностировать работу 2 и 3 цилиндра без лишних хлопот.

В автомобилях без ЭБУ

Гораздо сложнее найти неисправность на машинах без ЭБУ. Чаще всего пропуски идут в двух цилиндрах сразу. В автомобилях необходимо вручную проверить работу каждого аппарата и осмотреть элементы электроники. В первую очередь нужно проверить состояние свечей и бронепроводов.

Если омметр показывает недопустимые значения, то нужно заменить высоковольтные провода. Если осмотр не выявил неисправностей, то далее происходит замер компрессионных показателей в цилиндрах и проверка бензонасоса (читайте подробнее о том, как проверить бензонасос).

Конечный этап диагностики состоит из демонтажа крышки клапанов для осмотра состояния поршневых колец и самих цилиндров.

Как гарантированно выполнить процедуру установки и настройки зажигания верно

Несмотря на то, что процедура является не сильно сложной, далеко не все люди могут самостоятельно ее выполнять. Именно поэтому, если вы не уверены в своих силах, рекомендуется доверять процесс установки и настройки зажигания ВАЗ-2107 (карбюратор) квалифицированным специалистам, имеющим опыт работы. Они точно знают, как за короткий промежуток времени произвести данную процедуру и при этом, достичь нужного результата.

В целом, подобные услуги предоставляются на большинстве станций технического обслуживания. Поэтому каких-либо проблем с вопросом поиска услуг специалистов возникнуть не должно. Рекомендуется отдавать предпочтение в пользу мастеров с опытом работы. Они смогут не только провести работы качественно, но и с большим удовольствием ответят на все возникающие вопросы. Ответственно подойдя к решению этого вопроса, каких-либо проблем в эксплуатационных показателях вашего транспортного средства не возникнет.

https://youtube.com/watch?v=W2vxBE_fxAo

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Схема контактной системы зажигания автомобилей ВАЗ 2105, 2107

На автомобилях ВАЗ 2105, 2107 устанавливается контактная (батарейная) система зажигания. Контактная так как работа всей системы основана на размыкании-замыкании контактов прерывателя в трамблере. В отличие от аналогичной контактной системы зажигания автомобилей 2101-2106 на ВАЗ 2105, 2107 применена коммутация проводов низкого напряжения через монтажный блок предохранителей.

Элементы контактной системы зажигания

1. Генератор Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Монтажный блок предохранителей и реле

Коммутирует провода низкого напряжения системы зажигания.

4. Катушка зажигания

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

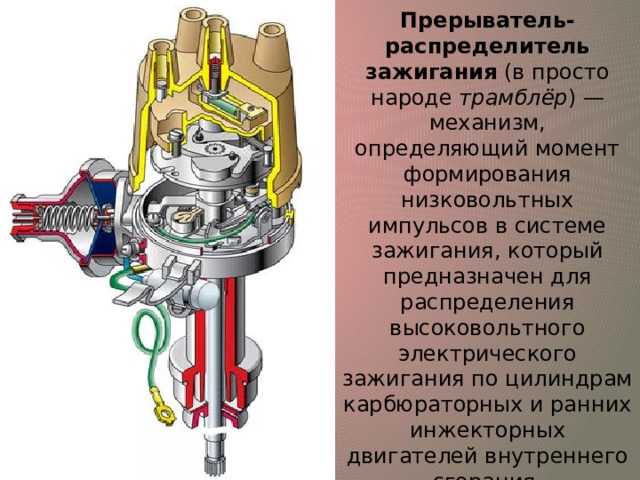

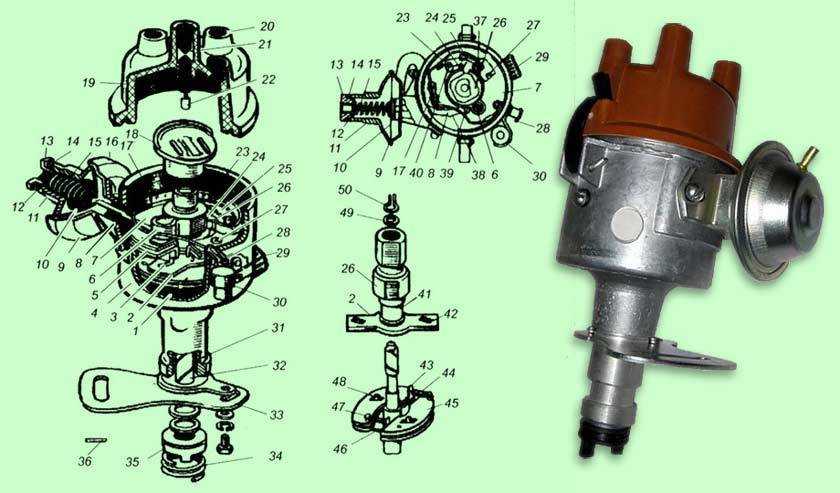

5. Прерыватель — распределитель зажигания (трамблер)

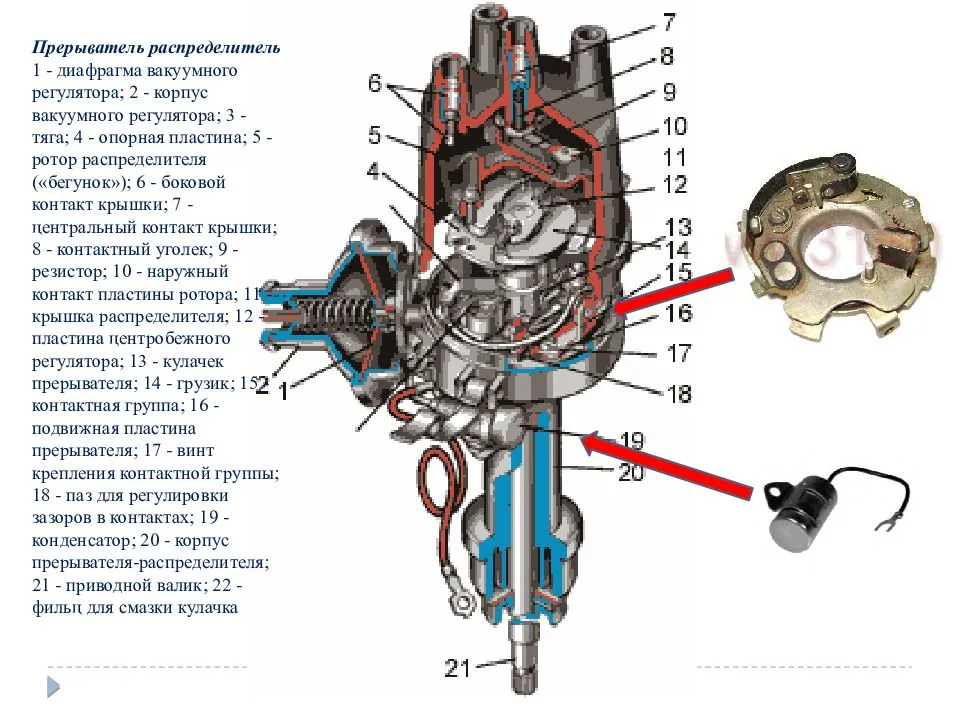

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания

Замыкает электрическую цепь системы зажигания, тем самым давая току низкого напряжения попасть с генератора на катушку.

7. Высоковольтные провода (бронепровода)

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

9. Конденсатор.

Конденсатор усиливает искру, предотвращает обгорание контактов.

Примечания и дополнения

— Контактную систему зажигания автомобилей ВАЗ 2105, 2107 при необходимости можно переоборудовать в бесконтактную: «Схема бесконтактной системы зажигания автомобилей ВАЗ 2105, 2107 и их модификаций».
