Разборка и дефектация заднего моста уаз-3151

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Для восстановления работоспособности механизма правильно настройте зазоры и замените разрушенные, изношенные подшипники. Стоит заметить, что добиться нужного результата при регулировках зазоров можно лишь на стенде.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

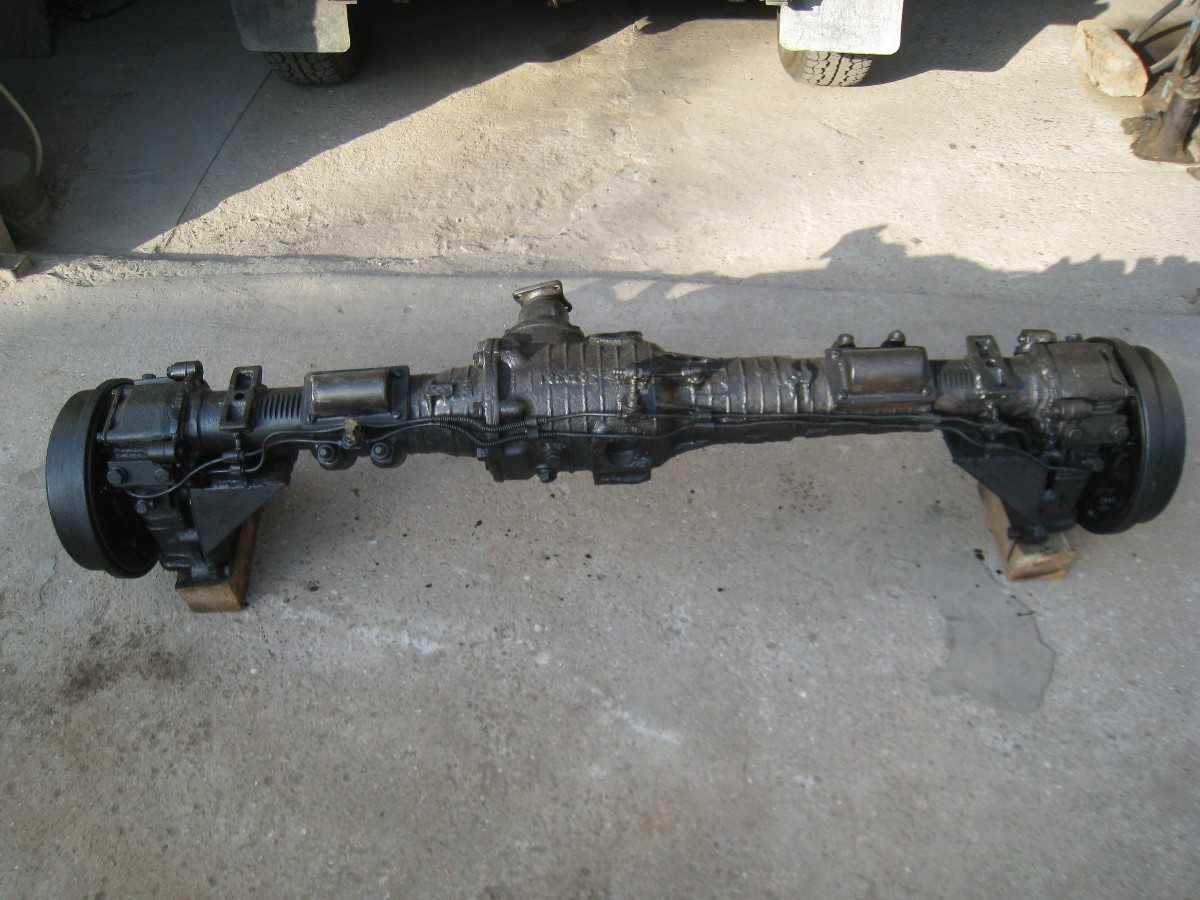

Снятие

Ремонт этого узла начинается с демонтажа моста. На буханке и «козлике» эти работы выполняются идентично. Имеются лишь небольшие различия. При выполнении ремонтных действий нужно быть предельно аккуратным. Снятие моста заключается в серии несложных действий:

• Начинать следует с обеспечения неподвижности автомобиля. Для этого устанавливаются противооткатные тормозные колодки;
• Далее на «козлике» отключаются тормозные трубки от шлангов. На Буханке трубки имеют переходные патрубки. В данном случае отключаются шланги от патрубков;

Перед машины домкратят за раму, мост выкатывают.

Некоторые автомобили УАЗ 469 укомплектовываются пружинами. В таком случае предпоследний пункт будет выглядеть немного по-другому. Предпоследним действием снимается стабилизатор поперечной устойчивости, путем отсоединения от рычагов подвески, расположенных по продольной. Рычаги и поперечная тяга откручиваются от кронштейна.

Ремонт наиболее частых неисправностей

Восстановление работоспособности моста не очень сложное: но требуется, выполняя операции, соблюдать аккуратность. Какие «болезни» наиболее характерны?

Образование течи

Там, где поворотный кулак соединяется с мостом, имеется сальник – одно из слабых мест конструкции в смысле протекания смазочного материала. Сальник может пропускать масло не только из-за изношенности, но при засорении сапуна. Если вы зальете смазочного материала больше, чем требуется, результат будет тот же: протечка. Сальники бывают двух типов:

• резиновые: недорогие, но и недолговечные;
• полиуретановые: более дорогие, имеют продолжительный срок службы.

Для замены детали поставьте авто на ровное место и поддомкратьте проблемную сторону, заранее ослабив колесные гайки. Далее:

• снимите поворотный кулак;
• зажмите деталь в тисках;
• вытащите сальник, поддев его плоской отверткой или иным подходящим инструментом;
• вытащите сальник из полости опоры;
• перед установкой уплотнитель смажьте;
• запрессуйте сальник с помощью трубки соответствующего диаметра.
• установка производится в обратном порядке.

Механизм начал гудеть

В первую очередь проверьте уровень масла. Если он в норме, мост придется снимать и разбирать. При постоянном гудении моста на любых режимах езды, причины могут быть такими:

• неверная настройка или предельный эксплуатационный ресурс дифференциальных подшипников;
• поломка (износ) полуоси (ее подшипника);
• износ, повреждение, неверная регулировка шестерен.

Указанные подшипники нужно просто заменить на новые. Если гудение появляется при резкой остановке, разгоне, причины следующие:

• неверный зазор между шестернями главной передачи;
• зубья шестерен главной передачи неправильно зацепляются между собой.

В этом случае нужно правильно настроить зацепление или заменить дефектные детали. Если мост гудит при вхождении УАЗ в поворот и движении по прямой, причины могут быть следующими:

• сателлиты вращаются с большим усилием;
• нештатная работа шестерен полуосей в дифференциале;
• разрушение, сильный износ подшипника полуоси;
• неправильный зазор между шестернями, расположенными в дифференциале.

Осевой люфт колеса

Он возникает при неверной настройке подшипников ступицы либо при полном выходе их из строя, которое вызывается чрезмерной затяжкой. В итоге подшипники сильно нагреваются, мазка разжижается и вытекает. Алгоритм действий при выполнении правильной регулировки:

1. Поддомкратьте колесо с нужной стороны;
2. Вытащите с помощью съемника полуось;
3. Отведите в сторону усик стопорной шайбы и открутите контргайку;
4. Прокрутите колесо: если оно вращается туга причина может крыться в заедании манжет, контакте барабана и колодок и т. п.;
5. Заверните регулировочную гайку. Делайте это постепенно, одновременно прокручивая колесо. Используйте ключ с воротком;
6. Открутите гайку примерно на треть оборота, поставьте шайбу-стопор. Закрутите гайку и застопорите ее;
7. Проверьте, как вращается колесо: оно должно крутиться свободно, не заедая;
8. Верните на место полуось, поставьте обратно болты и затяните их.

Окончательно проверить можно при передвижении. Если ступица нагревается сильно, отверните ее гайку примерно на 1/6 оборота.

Регулировка

Перед тем как заняться регулировкой, подготовьте все необходимое: втулки в цапфу (если на цапфе есть выработка), упорные втулки 4 штуки, а также сальники. Основное условие регулировки заключается в том, чтобы две половины шруса не болтались, как при прямолинейном движении, так и при повороте! Порядок действий следующий:

1. Возьмите шаровую опору и запрессуйте туда втулку так, чтобы половина шруса не болталась в шаровой.
2. Сверху идет упорная шайба, обязательно поставьте новую, даже если старая на вид в хорошем состоянии.
3. Возьмите металлический вал (можете сделать его из клапана, например) с двух сторон которого находятся конусы и оденьте на него шайбу диаметром как центральный шарик, то есть 27 мм. Одним краем уприте его в центр шкворня. В идеале второй край тоже должен приходиться на центр шкворня. Если это не так, подложите регулировочные шайбы туда же, где стоит упорная, а точнее — под нее.

Регулировка

Необходимо поверх шаровой опоры примерить корпус поворотного кулака и проследить за тем, чтобы центр большого отверстия в поворотном кулаке совпадал с центром опоры. Если он будет сдвинут хотя бы на 3 мм, шрус собрать не получится, поскольку там уже стоит втулка. А чтобы отрегулировать по центру, подложите под левый или правый шкворень определенное количество регулировочных шайб, в зависимости от того — в какую сторону и на сколько мм необходимо подвинуть центральную ось.
Шкворня необходимо затягивать так, чтобы усилием руки можно было поворачивать шаровую опору вперед-назад. Если посадочное место под шкворень разбито, а шкворень проворачивается вместе с шаровой — сточите несколько миллиметров на шкворне и установите его через втулку. Проворачивание или люфт недопустимы, поскольку они приводят к скорейшему износу как шкворня, так и посадочного места под него.
В самой цапфе (как передней, так и задней) лучше заменить втулку. При необходимости — подгоните размер разверткой

Важно отметить, для каждой половины шруса нужно делать по своему. Люфта быть не должно, но если половина шруса идет слишком туго, значит лучше снять разверткой побольше.
Крайне важно наличие втулок в местах, как показано на изображении. Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

Если поставить втулку только с одной стороны, то при повороте колеса большая часть нагрузки будет приходиться именно на нее, как результат — быстрый износ, появление люфта, а там и шрус под замену.

В этих местах должны стоять бронзовые втулки

В процессе сборки после ремонта необходимо смазать все болты нигролом, чтобы в следующий раз все легко открутить. Все привалочные поверхности (место соединения цапфы и корпуса поворотного кулака) необходимо почистить от грязи. Не рекомендуется смазывать шрус солидолом, поскольку он густой. При нагреве под действием центробежной силы весь солидол разбросает по стенкам шаровой опоры, а надо, чтобы и шарики шруса обильно смазывались. Для этого рекомендуется разбавить солидол наполовину нигролом.

После окончательной сборки и ремонта, необходимо сделать еще одну важную регулировку. Речь идет об регулировочном поворотном болте. Это тот болт, который ограничивает максимальный угол поворота колеса

Важно не переборщить, не затягивайте болт до упора — иначе колесо будет подклинивать. Затяните почти до конца, а затем попробуйте провернуть колесо (точнее вал на котором оно будет стоять)

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить

Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

Необходимо выкручивать назад болт до тех пор, пока колесо не перестанет клинить. Угол поворота при этом должен получиться не ниже заводского. Ну вот, теперь и вы сами сможете отремонтировать передний мост на 469 УАЗе!

УАЗ — распространенная машина на российских дорогах. Особенности ее конструкции позволяют без проблем передвигаться на асфальтированных участках, а также по бездорожью. Ремонт переднего моста УАЗ невозможен без знания схемы колесного редуктора, устройство которого похоже на аналогичную деталь заднего моста. Ключевое отличие — особенность крепления и установки главной шестерни, конструктивные параметры шарикового подшипника, расположенного в специальном отсеке-стакане.

Разборка заднего моста

Прежде чем рассказать, как разобрать задний мост системы трансмиссии автомобиля, стоит ещё раз напомнить, что процесс довольно трудоёмкий и не будет лишним убедиться, что данная операция действительно необходима.

Вам понадобиться слесарный инструмент, рожковые и накидные ключи, набор торцовых головок с удлинителем и воротком, спецключ для трубопроводов тормозной системы, ключ для сливных и наливных масляных пробок, ёмкость под слитое масло.

В каждом тормозном барабане установлено по два направляющих штифта, выкрутите их. Попробуйте снять тормозной барабан.

Если барабан снять не удается, следует в резьбовые отверстия вкручивать по два болта на 8, и тем самым спрессовать барабан с фланца полуоси. Аналогично снимите барабан с другой стороны.

Из рабочих цилиндров выкрутите гайки тормозных трубок

Тройник тормозных трубок установлен на балке заднего моста, отверните гайку.

Отвёрткой отогните держатели тормозных трубок и снимите их вместе с тройником.

Проверните фланец полуоси так, чтобы отверстия совпали с гайками крепления пластины подшипника и маслоотражателя, отверните гайки.

Прикрутите тормозной барабан к фланцу полуоси, и, используя энергию рывка, извлеките полуось из заднего моста.

С фланцев балки заднего моста, поснимайте тормозные щиты в сборе с колодками, и тросом ручного тормоза.

Из отверстий фланца извлеките болты

Отличие болтов тормозных механизмов и полуосей состоит в длине, короткий болт идёт для правого фланца заднего моста, длинный для левого.

Стрелками показаны места крепления гаек редуктора к фланцу заднего моста, отверните гайки и снимите редуктор.

На изображении показано место маркировки передаточного числа главной передачи, При установке нового редуктора маркировка должна быть аналогичной.

Из картера заднего моста выкрутите сапун

Также выкрутите пробки наливного отверстия

И сливного отверстия

Очистите поверхности от остатков старой прокладки, грязи пыли и остатков масла.

Собирать мост следует в последовательности обратной снятию

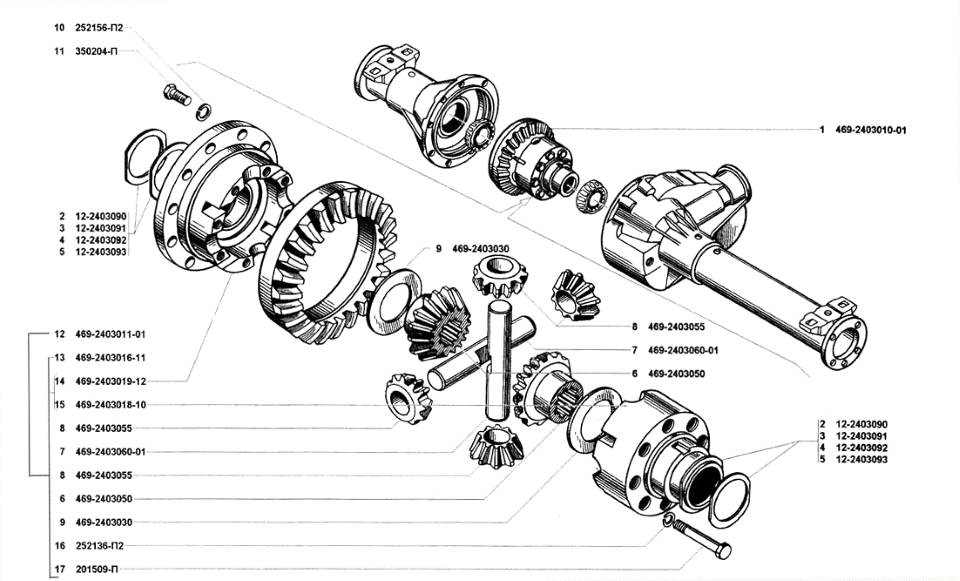

Сборка и регулировка подшипников дифференциала – Задний мост – УАЗ

Сборку дифференциала производите в следующем порядке:

1. Перед сборкой дифференциала смажьте шестерни полуосей, сателлиты, упорные шайбы и оси сателлитов трансмиссионным маслом.
2. Установите упорные шайбы на шейки шестерен полуосей.
3. Установите шестерню полуоси с упорной шайбой в сборе в левую коробку сателлитов.
4. Установите сателлиты на оси разъемной крестовины.
5. Установите разъемную крестовину (рис. 168) с сателлитами в левую коробку сателлитов. Рис. 168. Установка разъемной крестовины с сателлитами в левую коробку сателлитов
6. Установите шестерню полуоси с упорной шайбой в сборе в правую коробку сателлитов. Придерживая шестерню полуоси, установите правую чашку сателлитов на левую так, чтобы метки (рис. 169) (порядковые номера) обеих чашек были совмещены. Рис. 169. Установка коробок сателлитов по меткам
7. Соедините половины болтами и затяните их. Момент затяжки 32-40 Н*м (3,2-4,0 кгс*м).
8. Установите ведомую шестерню главной передачи на коробку сателлитов, совместив отверстия под болты. Установите болты и затяните их. Момент затяжки 98-137 Н*м (10-14 кгс*м).

У собранного дифференциала шестерни полуосей должны проворачиваться с помощью шлицевой оправки от усилия не более 59 Н (6 кгс), приложенного на радиусе 80 мм.

Регулировку подшипников дифференциала проводите (в случае их замены) в следующем порядке:

Напрессуйте внутренние кольца подшипников (рис. 170) дифференциала на шейки собранного дифференциала так, чтобы между торцами коробки сателлитов и торцами внутренних колец подшипников был зазор 3,5-4,0 мм. Рис. 170. Предварительная напрессовка внутренних колец подшипников дифференциала

Установите дифференциал в сборе в картер, затем прокладку и крышку картера и, проворачивая крышку за кожух, прикатайте подшипники так, чтобы ролики заняли правильное положение (рис. 171). Затем болтами и гайками равномерно соедините крышку с картером. Рис. 171

Прикатка роликов подшипников дифференциала
Вновь отверните болты, осторожно снимите крышку, выньте из картера дифференциал и щупом замерьте зазоры А и A1 (рис. 172 и 173) между торцами внутренних колец подшипников и коробки сателлитов

Рис. 172. Замеры зазоров при регулировке подшипников дифференциала Рис. 173. Зазоры А и А1 между торцами внутренних колец подшипников и коробки сателлитов

Подберите пакет прокладок толщиной, рассчитанной по формуле:s=А+A1+0,1, где:s — толщина пакета прокладок, мм;
А и A1 — зазоры между торцами внутренних колец подшипников и коробкой сателлитов, мм;
0,1 — постоянная величина (для обеспечения предварительного натяга), мм.
Снимите внутренние кольца подшипников дифференциала. Разделите подобранный пакет прокладок примерно пополам. Установите прокладки на шейки коробки сателлитов и напрессуйте внутренние кольца подшипников до упора.

Сборка и регулировка подшипников дифференциала мостов УАЗ: https://uaz.service-manual.company/zadniy-most/sborka-i-regulirovka-podshipnikov-differentsiala/

uaz.service-manual.company

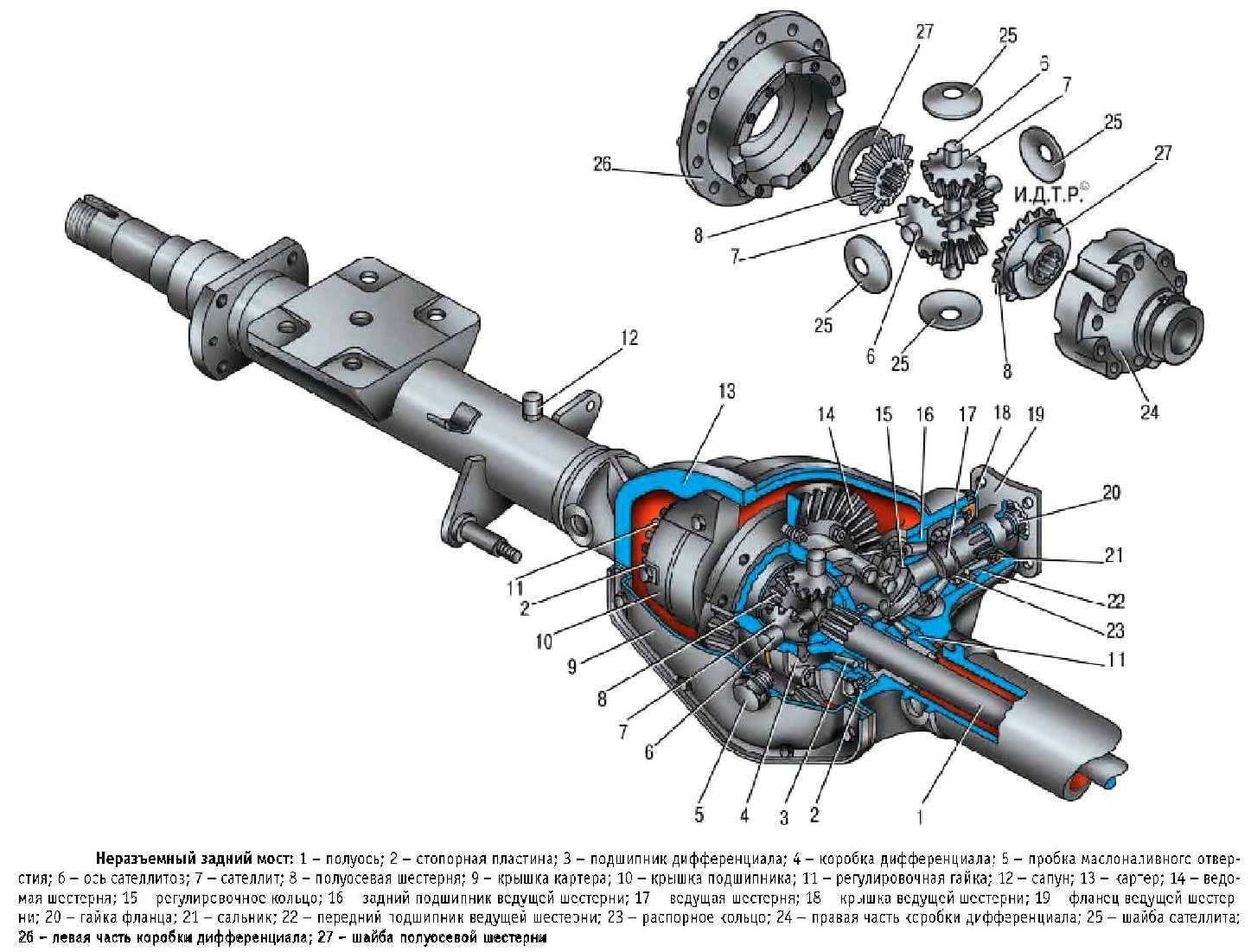

Устройство и устранение поломок заднего моста

Задний мост – это опора, внутри нее располагается основная передача полуоси, дифференциал. Он может быть двух категорий: с одинарной главной передачей или дополнительной колесной. Колесные регуляторы, которые наращивают вращающий момент и передают его к ступицам проводящих колес, размещены по концам балки.

Колесные роликоподшипники опираются на корпусы регуляторов. Редукторы колес обеспечивают огромный путевой просвет и представляют собой шестеренки, зацепленные внутри. Главная передача коническая, со спиральным зубом, подшипниковым узлом, который имеет главную шестерню и привод конической формы с 4 сателлитами. Сателлит – это зубчатое колесо, компактное, простое, редко выходит из строя, способствует быстрому, легкому переключению передачи.

Картер узла

Картер имеет сливное и заливное отверстие, в нем находится определенное количество масла для смазки колесного гидравлического регулятора.

Опора заднего преобразователя разъединяется, состоит из таких элементов, как крышка, защита от загрязнений, запрессованные кожухи полуосей. Его габариты уменьшены, передаточное число – до 2.77.

Ведомая заднего мостового редуктора укрепляется на валу. Он установлен в роликоподшипнике и втулке, затягивается посредством гайки, закрепляется в паз вала. Концы валов редуктора имеют подвижные муфты, помогающие группировать, разделять валы со ступицами колес в случае такой необходимости.

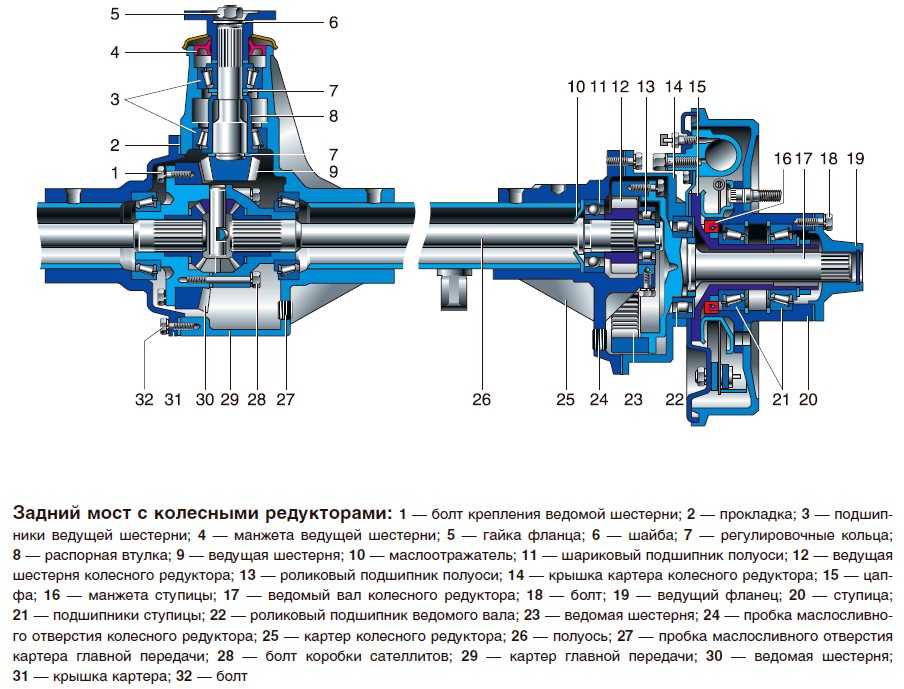

Схема (устройства) военного моста

Ведущие мосты с бортовыми передачами. Средняя часть ведущих мостов с бортовыми передачами отличается от вышеописанных мостов меньшими размерами дифференциала и консольной установкой ведущей шестерни главной передачи на двух конических роликовых подшипниках 5 и 7 (рис. 1).

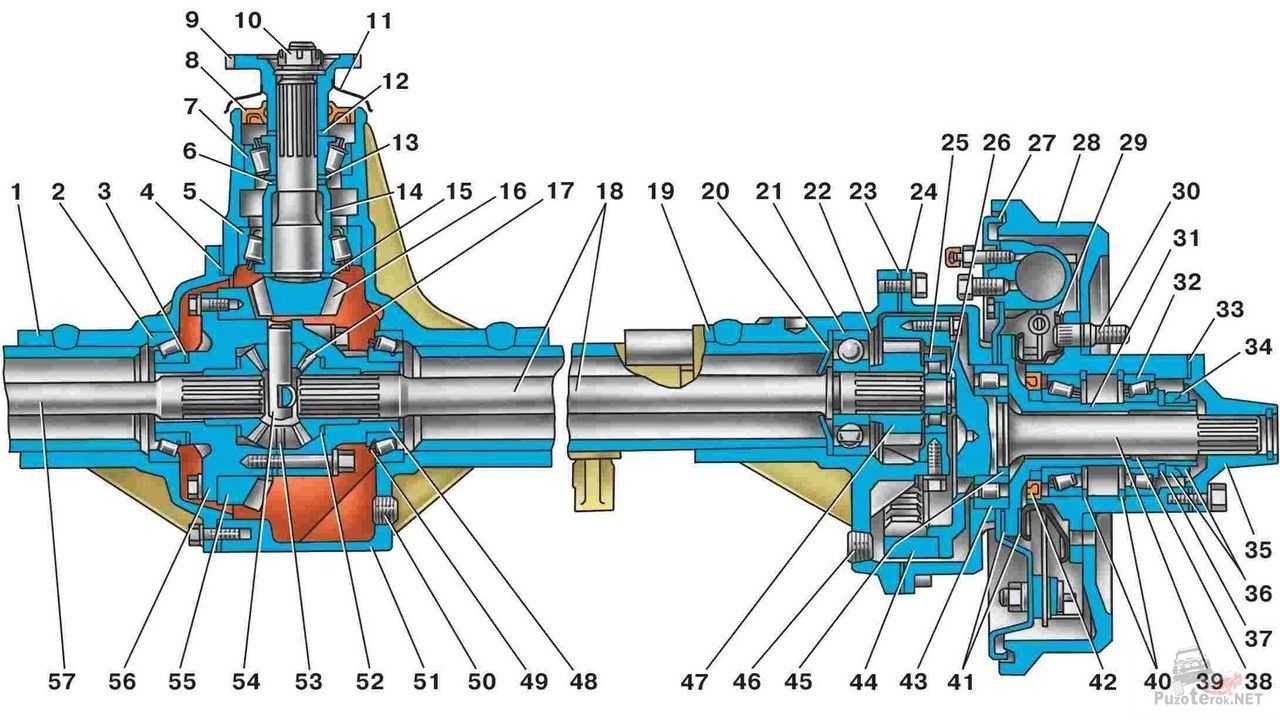

Рис. 1 Задний мост автомобиля УАЗ-3151 1 — крышка картера 2 — подшипник дифференциала 3, 13 и 49 — регулировочные прокладки 4 и 23 — уплотнительные прокладки; 5 и 7 подшипники ведущей шестерни, 6 — регулировочное кольцо, 8 и 42 — манжеты, 9 — фланец. 10 — гайка, 11 — грязеотражателъ. 12 — опорная шайба, 14 — распорная втулка, 15 — регулировочное кольцо положения ведущей шестерни, 16 — ведущая шестерня, 17 — сателлит, 18 и 57 — полуоси; 19 — картер бортовой передачи; 20 и 29 — маслоотражатели, 21 — шариковый подшипник, 22 и 26 — стопорные кольца, 24 — крышка картера бортовой передачи, 25 — ро ликовый подшипник, 27 — тормозной щит, 28 — тормозной барабан, 30 — болт крепления колеса, 31 — цапфа, 32 — подшипник ступицы, 33 — прокладка, 34 — стопорная шайба, 35 — ведущий фланец, 36 — гайка и контргайка подшипников ступицы, 37 — упорная шайба подшипника, 38 — втулка; 39 — ведомый вал бортовой передачи, 40 — упорные кольца подшипников, 41 — прокладки; 43 — подшипник ведомого вала, 44 — ведомая шестерня бортовой передачи, 45 — гайка крепления подшипника ведомого вала, 46 и 50 — пробки сливных отверстий, 47 — ведущая шестерня бортовой передачи, 48 и 56 — коробки сателлитов, 51 — картер, 52 — шайба шестерни полуоси, 53 — шестерня полуоси, 54 — ось сателлитов, 55 — ведомая шестерня главной передачи Между торцом ведущей шестерни и внутренним кольцом большого подшипника установлено регулировочное кольцо 15 ведущей шестерни, а между внутренними кольцами подшипников установлены распорная втулка 14, регулировочное кольцо 6 и регулировочные прокладки 13. Подшипники ведущей шестерни затягивают гайкой 10 крепления фланца. Бортовые передачи заднего ведущего моста расположены в картерах, которые горловинами напрессованы на наружные концы кожухов полуосей и закреплены электрозаклепками. Ведущая шестерня 47 установлена на шлицевом конце полуоси 48 между шариковым 21 и роликовым 25 подшипниками. Шариковый подшипник закреплен стопорным кольцом 22 в картере бортовой передачи. Между картером и шариковым подшипником расположен маслоотражатель 20. Роликовый подшипник установлен в съемном корпусе, который крепится к п риливу картера двумя болтами. Внутренее кольцо роликового подшипника закреплено на полуоси стопорным кольцом 26. Ведомая шестерня 44 бортовой передачи центрируется на буртике ведомого вала 39 и крепится к его фланцу болтами. Ведомый вал опирается на втулку 38 и роликовый подшипник 43, который закреплен на валу гайкой 45, раскерниваемой после затяжки в паз вала. Ведомые валы правых бортовых передач и гайки креплении подшипников имеют левую резьбу. Для отличия гайки с левои резьбой имеют кольцевую канавку, а ведомые валы глухое отверстие диам. 3 мм в торце вала. Со ступицами колес ведомые валы задних бортовых передач соединяются шлицевыми фланцами 35. Бортовые передачи переднего ведущего моста УАЗ расположены в поворотных цапфах (рис. 2 схема моста)

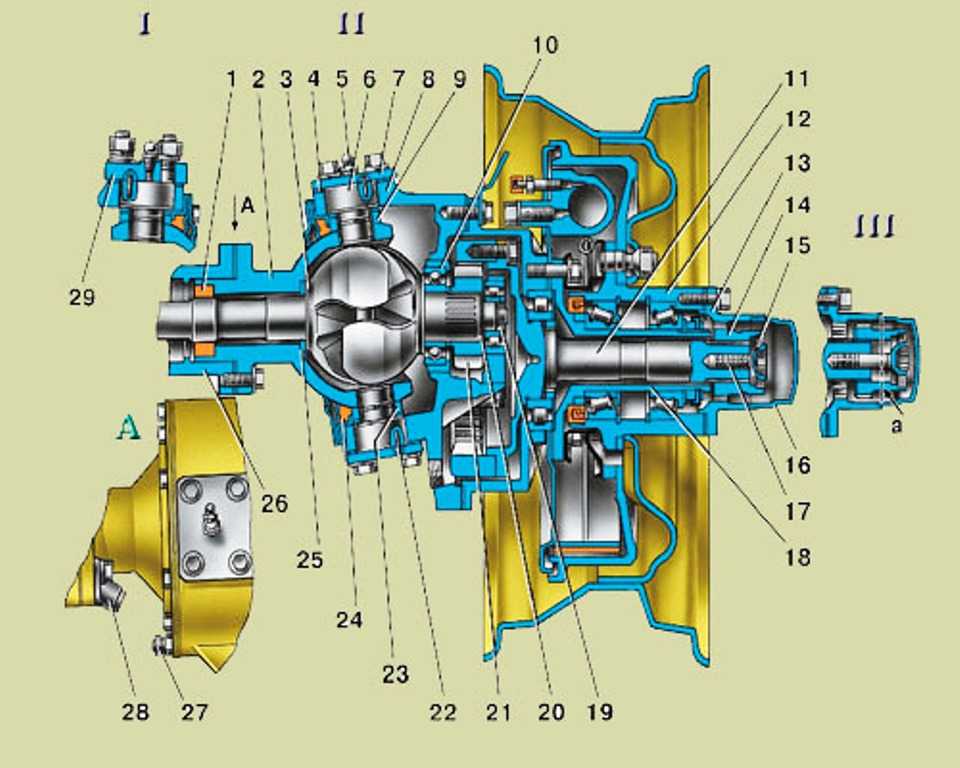

Рис. 2 Поворотная цапфа переднего моста автомобиля УАЗ-3151 1 — резиновая манжета в металлическом кожухе, 2 — шаровая опора, 3 — шарнир равных угловык скоростей, 4 — прокладки, 5 — пресс-масленка, 6 — шкворень, 7 — накладка шкворня, 8 — корпус поворотной цапфы, 9 — втулка шкворня, 10 — шариковыи подшипник, 11 — ведомыи вал бортовой передачи, 12 — ступица, 13 — воздушный фланец, 14 — муфта, 15 — пружина шарика фиксатора, 16 — защитныи колпак, 17 — болт муфты, 18 — цапфа, 19 — стопорная гаика, 20 — опорная шайба, 21 — ведущая шестерня, 22 — стопорный штифт, 23 — упорная шайба, 24 — манжета, 25 — опорная шайба, 26 — кожух полуоси, 27 — болт ограничения поворота, 28 — упор-ог раничитель поворота колеса, 29 — рычаг поворотной цапфы, I…III, а — то же, что и на рис. 112 Картеры бортовых передач отлиты заодно с корпусами поворотных цапф. Ведущая шестерня установлена на шлицах ведомого кулака шарнира между шариковым и роликовым подшинниками и закреплена вместе с роликовым подшипником гайкой 19, которая после затяжки раскернивается в паз вала. Шариковый подшипник установлен в корпусе новоротной цапфы в обойме с наружным буртиком, воспринимаюшим через подшипник осевые нагрузки шарнира. На наружных концах ведомых валов передних бортовых передач установлены устройства, позволяющие соединять или разъединять по необходимости валы со ступицами передних колес.

Отопитель УАЗ «Буханка»

Автомобиль состоит из множества составных элементов. Каждый из них требует повышенного внимания. Поэтому водители должны следить за состоянием своего «железного коня». Особенно важен вопрос подготовки машины к зимнему периоду.

Здесь важнейшую роль играет наличие продуманной системы отопления. Поговорим о ней в УАЗ «Буханка».

Значение:

Данная система важна, в первую очередь, для поддержания нормальной температуры в салоне в любое время года, для вентиляции воздуха внутри машины.

На большинстве моделей «буханки» установлен отопитель повышенной мощности «Н-1» производства НАМИ.

Конструкция:

Отопитель включает в себя следующие элементы:

• Радиатор.
• Вентилятор.
• Специальное устройство для распределения воздуха.

Существует два основных рабочих режима:

1. При поступлении свежего воздуха.
2. При рециркуляции потоков.

Второй режим подразумевает повышенную температуру в салоне. Для этого надо закрыть воздухозаборник, а потом открыть заслонку. При первом режиме действия производятся в обратном порядке.

Управляет всей системой специальный блок. Для регулировки служит кран. Быстрее прогреть салон позволяет новая конструкция, построенная на увеличенной циркуляции потоков и применении жидкости в радиаторе.

Важно помнить об обдуве стёкол. В противном случае это приведёт к их обледенению и ли запотеванию

Водитель и пассажиры будут чувствовать дискомфорт.

Если попадает влага, то удаляется она по воздухозаборнику. Здесь применяется стыковочное устройство.

Поломка

Часто автолюбители сталкиваются со случаями, когда отопитель (печка) не выполняет свои прямые функции, не греет. Какие могут быть причины?

• Наличие в каналах, по которым проходит воздух, повреждений.
• Вытекает антифриз.
• Загрязнение системы, поэтому недостаточная температура.
• Потёк кран на печке.
• Перегорел клапан, отвечающий за предохранение двигателя.

Обновим?

Как своими руками заменить отработавшую печку? Что для этого понадобится? Всё можно выполнить по следующему алгоритму.

1. Сливаем весь антифриз и отключаем всю проводку.
2. Отсоединяем консоль от щитка. Убираем отопительный узел, люк воздухозаборника, снимаем уплотнитель, далее прочищаем выемки.
3. Примеряем воздушный фильтр, сверлим отверстия не более 3,2 мм диаметром.
4. На место монтажа наносим герметик большим слоем. Устанавливаем корпус и фиксируем. Возвращаем фильтры из салона на место.
5. Устанавливаем в салон новый отопитель, закрепляя его шпильками и гайками «М-6». Фиксируем узел, устанавливаем затем консоль блока. Фиксируем всю конструкцию с помощью саморезов.
6. Далее мы подключаем тягу управления и закрепляем её. Подключаем к узлу патрубки, в которых находится антифриз, и фиксируем их специальными хомутами. Потом ставим каналы обдува для стёкол.
7. В заключение подключаем электрику, заливаем систему и проверяем, как она работает. При возникновении неполадок необходимо повторно проверить всю систему.

Особенности тормозных щитов и тонкости

Когда передний мост требует ремонт, нужно обращать внимание на тормозные щиты. Передний и задний щит военных и гражданских мостов имеют отличие друг от друга

Военные могут быть установлены на колхозные мосты, а последние – только с доработкой

Передний и задний щит военных и гражданских мостов имеют отличие друг от друга. Военные могут быть установлены на колхозные мосты, а последние – только с доработкой.

Отличительные признаки щитов:

1. Ближнее крепежное отверстие колхозника размещено точно под тормозным цилиндром, тормоз в сборе военного моста не имеет такой точности и находится промеж отверстий. Тормозной диск уйдет немного вбок и вниз, при прокачке частица воздуха остается в углу цилиндра, возникнут трудности.
2. Посадочное отверстие. Размеры их на мостах одинаковы, но посадка незначительно отличается, в этом случае колхозный мост упрется в борта цапфы.
3. Выштамповка. Военный мост имеет положительный вылет 4 мм. Центральная плоскость ниже наружного борта на 4 мм. В случае установки “колхоза” на место “вояки” тормозной барабан заклинит о тормозной щит. В авто УАЗ с военным мостом центр посадки будет ниже внешнего борта на эти же 4 мм.

Просвет усовершенствованного УАЗа значительно увеличился

Многие автолюбители мечтают о таком внедорожнике

Но чтобы его купить, будь он новый или б/у, нужно обращать внимание на такие тонкости, как:

• год производства, цветовое исполнение, автопробег, цена;
• техсостояние автокузова: коррозийность, применение антикора;
• осмотр крыши автомобиля. который поможет узнать, заводская она или переделанная своими руками;
• категория моста: редукторный, “колхозник” или “спайсер”;
• величина потребления горючего и масла для мотора;
• форма подвески: рессорная, пружинная;
• гидроусилитель руля;
• мнение продавца о состоянии своего автомобиля;
• тюнинг автомобиля;
• вопрос с номерными знаками, госномерами шасси, движка;
• наличие других автовладельцев УАЗ с военным мостом;
• ПТС – регистрация по месту жительства;
• допустимость снятия /постановки на учет.

Все эти сведения можно получить по телефону автовладельца, который собирается продавать автомашину.

Устройство и характеристики

Устройство переднего моста УАЗ в старых моделях имеет мало отличий от аналогичной конструкции в новых образцах («Спайсер»). Главные отличия заложены в устройстве картера, габаритах составляющих компонентов ведущей передачи и дифференциала, в ряде используемых агрегатов.

Конструкция старого образца во многом похожа на устройство заднего моста УАЗ и состоит из следующих компонентов:

1. Ключевое место занимает разрезной картер, состоящий из 2 отдельных частей.
2. Каждая половина оснащена впрессованными кожухами с внутренними полуосями.
3. Предохранительные клапаны на кожухах, ответственные за контроль роста объема масла в механизме.
4. Дифференциал и главная передача кожуха выполнены по стандартной схеме: в горизонтальной плоскости расположена ведущая шестерня малого диаметра, контактирующая с карданом.
5. Большая ведомая шестерня в продольной плоскости находится в сцеплении с главной шестерней. В нее встроен дифференциал из 4 сателлитов.
6. Края картерного кожуха оснащены шкворневыми узлами из шаровых опор с поворотным корпусом.

Конструктивная особенность моста Спайсер — наличие системы контакта ступицы колеса с полуосью. Она представляет собой муфту, отвечающую за соединение и разъединение 2 элементов. Механизм обеспечивает передачу крутящего момента на колесо от дифференциала. Отключенная муфта приводит к свободному вращению колеса на цапфе, транспорт получает колесную формулу 4*2. Включенная муфта ведет к соединению ступицы, дифференциала и полуоси, машина превращается в полноприводную 4*4.

Старые модели автомобилей УАЗ отличались наличием ступиц с барабанными тормозными установками.

Угол поворота колес у них — не более 29°. Соединенные друг с другом рычаги поворотных кулаков и тяги — инструмент управления колесной базой. В новых моделях (Спайсер) угол поворота угла доходит до 32°. В остальном устройство мостов аналогичное.

Чем отличается военный мост УАЗ от гражданского

Военный мост, в отличие от гражданского переднего моста Спайсер, оснащен бортовыми редукторами. Эта конструктивная особенность вызвала следующие отличия военных моделей:

1. Редукторные мосты расположены на 4 см выше колес. Такая разница способствует увеличению клиренса транспорта — расстоянию между опорной поверхностью и нижней частью моста.
2. Главная пара отличается меньшими габаритами, малым числом зубьев большого размера, что повышает надежность конструкции. Весит установка больше.
3. Передаточное число — 5,38 (тяговое, но не скоростное).
4. Длина заднего карданного вала на 1 см короче.

Преимущества военных мостов модели:

• увеличенный на 8 см клиренс;
• высокий крутящий момент, позволяющий транспортировать тяжелые предметы, осуществлять буксировку и передвижение на малых оборотах по сложному рельефу;
• равномерно распределенная между основной и бортовой передачами нагрузка;
• большая величина зубьев повышает надежность;
• дифференциал повышенного трения для езды по бездорожью.

Военная конструкция УАЗ продумывалась для сопровождения танковых колоний, что указывает на мощь и надежность конструкции.
