Как поменять тормозные диски приора с абс

Экскурс по брендам

В отличие от, скажем, автомобильных датчиков, имеет смысл брать неоригинальный суппорт. Запчасти тормозной системы со вторичного рынка могут не уступать оригиналам

Важно лишь знать производителей. Вот кто выпускает лучшие тормозные суппорты:

• NK (Дания);
• Pagid (Германия);
• Delco Remy (США);
• ABS (Нидерланды);
• Textar (Германия).

Более дешевые аналоги тоже есть. Вот только дешевый суппорт долго автолюбителю не прослужит. Его имеет смысл брать лишь в случае ограниченности в средствах на момент покупки. Рано или поздно деталь придется поменять. Возможно, вследствие скорой поломки

Обратите внимание на следующие фирмы:

• Profit (Чехия);
• Febest (Германия);
• JP Group (Дания).

Из недорогих суппортов лучшим отношением цены к качеству могут похвастать немецкие Febest. В последние годы качество продукции данной фирмы скакнуло вверх. Должно быть, это связано с увеличением объема поставок в страны Европы и, в частности, Азии, где требования к исполнению автомобильных запчастей очень высоки. Если ваши финансы ограничены, советуем брать именно Febest – их суппорта стоят каждой копейки.

Обратите также внимание на ремкоплекты тормозных суппортов этих фирм:

• Meyle (Германия);
• Autofren (Испания);
• Frenkit (Испания);
• Ert (Испания).

На практике так оно и есть: большая часть продающихся в Европе ремкомплектов суппортов производится в Испании. Причина кроется в хорошем качестве, демократичной цене и полной комплектности.

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы.

Его задачи обширные, но со всеми усилитель справляется отлично:

Увеличивается степень сопротивляемости тормозной педали;
Снижает показатель нагрузки на тормозную систему;
Выступает в роли высокоэффективного вспомогательного узла;
Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Как работает?

Принцип работы системы заключается в использовании гидравлического привода. Когда водитель нажимает на педаль, в системе производится давление. Шток давит на поршень. Тот в свою очередь передает усилия на жидкость.

Последняя перемещается от начала главного цилиндра в конец. При этом из расширительного бачка забирается часть жидкости. Она воздействует на рабочие цилиндры, размещенные в передних дисковых и задних барабанных механизмах.

Под силой давления, поршни давят на колодки. Они смыкаются с барабаном (или диском спереди). Когда водитель отпускает педаль, давление в системе падает.

Поршень отпускает колодки. Они размыкаются, и автомобиль прекращает торможение. Дополнительно в системе используется вакуумный усилитель.

Он облегчает силу нажатия на педаль. Применяется на всех современных автомобилях семейства ВАЗ. Распределение тормозных усилий производится специальным регулятором.

От исправности работы данной системы зависит безопасность движения. Поэтому нужно уметь вовремя диагностировать неисправность. Как это сделать? Рассмотрим далее.

Инструкция по замене

Замена или ремонт агрегата могут быть выполнены только после демонтажа главного тормозного цилиндра и разобщения с вакуумным усилителем. Проходит снятие следующим образом:

1. Первым делом нужно отсоединить минусовую клемму с аккумуляторной батареи. Следующим шагом будет демонтаж трубопроводов ГТЦ. Перед этим необходимо удалить всю рабочую жидкость из бачка цилиндра;
2. Рядом с ГТЦ находится аварийный индикатор – от него тоже нужно отсоединить колодку с проводами, скрепленными клеммами;

Откручиваем гайку, которая держит цилиндр и бачок

• Демонтаж трубок осуществляется с помощью специального ключа;
• Далее на штуцера необходимо надеть заглушки, а затем отвести трубки в сторону от ГТЦ;
• Отсоединив, трубопровод, можно откручивать гайки, которым агрегат крепится к вакуумному усилителю;

  Теперь цилиндр можно извлечь

• Готово, снятие завершена, замена проводится в обратном порядке.

Чтобы провести осмотр деталей и последующую замену, необходимо разобрать главный тормозной цилиндр на столе или верстаке. Определив, какие детали нужно поменять, можно приступать к починке. На автомобильном рынке продаются готовые ремкоплекты для ВАЗ 2110. Перед сборкой всех деталей корпус необходимо промыть.

Принципиальная конструкция

Тормоза дискового типа развивались двумя путями. А именно, различают следующие «ветки» развития суппортов тормоза:

• С плавающей скобой;
• Т.н. фиксированной конструкции.

Что до фиксированных суппортов, то они включали в себя металлический корпус, в котором симметрично относительно диска тормоза располагались рабочие цилиндры. Металлический корпус был закреплен на кулаке (как передней подвески, так и задней). Когда водитель задействовал тормоз, колодки сжимали диск единовременно с обеих сторон. Не работающие колодки удерживаются специальными пружинами. Тормозная жидкость двигается по трубкам сразу по всем цилиндрам, что обеспечивает синхронное срабатывание поршней. К несчастью, фиксированные тормоза не могут похвастать высокой надежностью. Устанавливаются они на тяжелые автомобили, а также на споткары. Данный тип тормозов является коньком крупных фирм, как-то Brembo и TRW.

Конструкции с плавающей скобой существенно отличаются от фиксированных суппортов: колодка фиксируется только с одной стороны, то есть также не сдвигается с места. При этом сам суппорт включает в себя корпус цилиндра и специальный кронштейн. Цилиндр располагается со стороны внутренней поверхности колеса. В цилиндре обычно имеется только один поршень, но иногда устанавливаются сразу два. В момент начала торможения поршень должен передать усилие на находящуюся прямо перед ним 2-ю колодку. Как только к диску прижимается подвижный элемент, вышеупомянутая плавающая скоба начинает свое движение к поршню. Задействуется внешняя колодка. Данный механизм отличается простотой и дешевизной изготовления. Распространен очень широко. Как правило, суппорта, оборудованные плавающей скобой, ставятся на авто гольф-класса.

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо.

1. Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

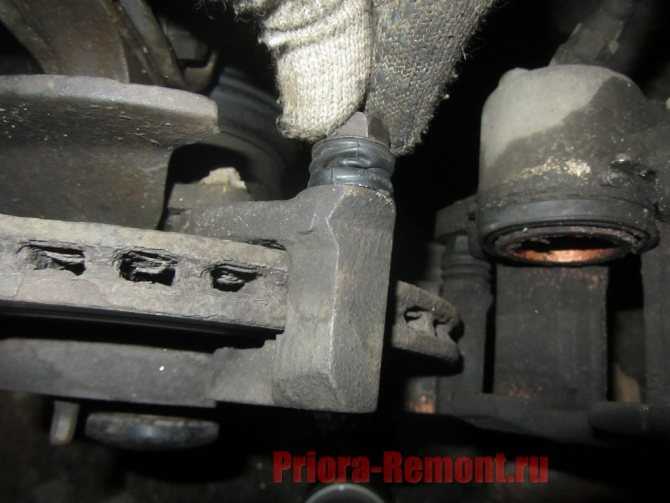

2. Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17.

3. Вынимаем болт со стопорной пластиной.

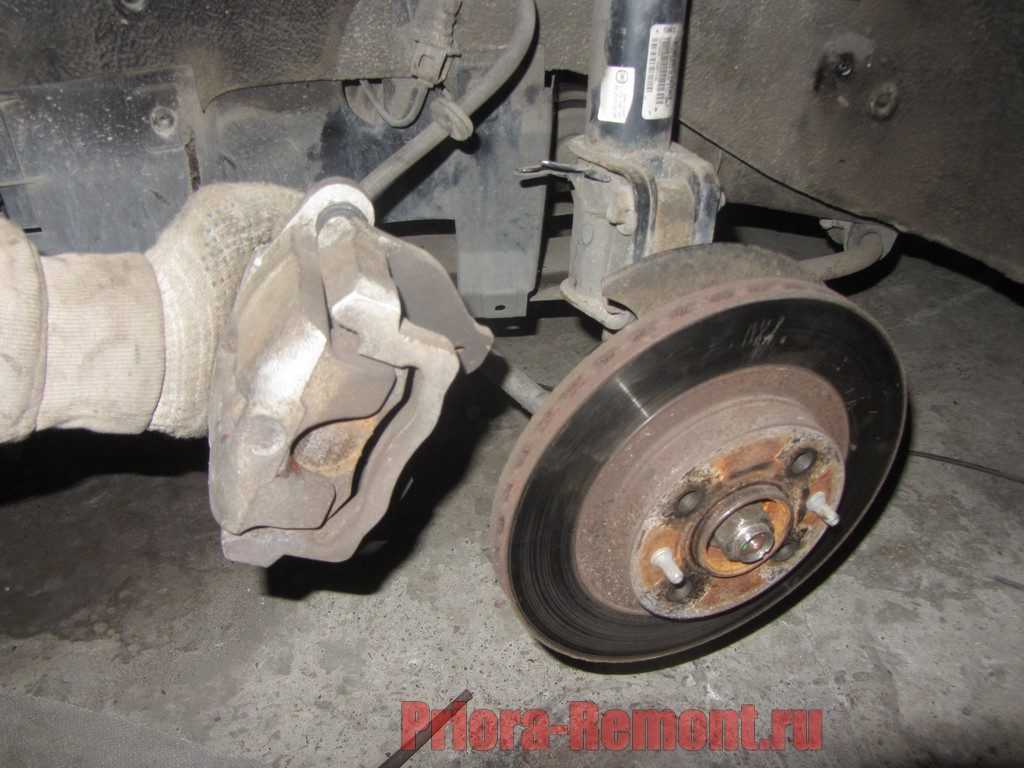

4. Поднимаем скобу

5. Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

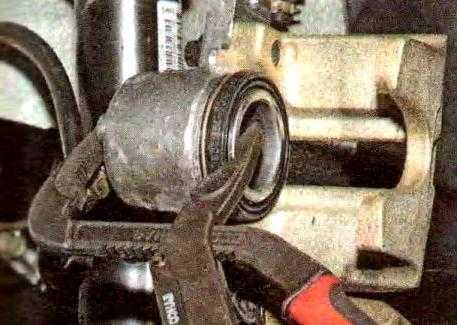

6. Раздвижными пассатижами утапливаем поршень в цилиндр.

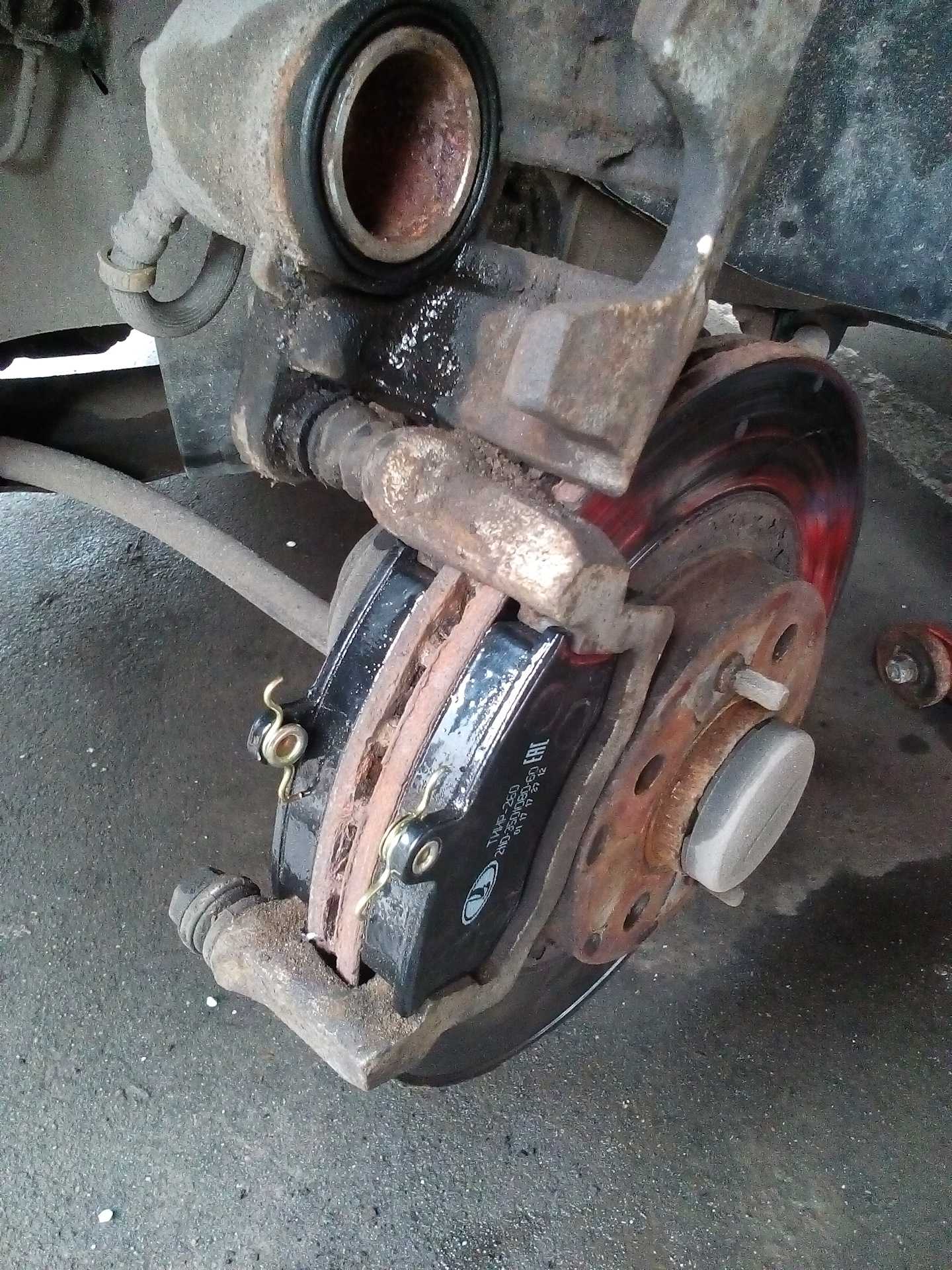

7. При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Проверяем уровень в бачке.

Неисправности и диагностик ГТЦ

Определить, что требуется ремонт или полная замена ГТЦ ВАЗ 2110 можно по следующим признакам:

• Чересчур мягкая педаль тормоза.
• При нажатии на педаль, она не возвращается в исходное положение.
• На корпусе вакуумного усилителя и в местах стыка с ГТЦ появляются подтеки рабочей жидкости.
• В момент торможения заедает педаль.

Если появились такие признаки, то необходимо провести диагностику, а только потом браться за ремонт агрегата. Проверку необходимо начинать с корпуса – на нем не должно быть трещин и подтеков рабочей жидкости. Далее нужно осмотреть уплотнительные кольца на наличие повреждений и потертостей. Если уплотнители разбухли, то здесь ремонт не нужен, достаточно будет промыть главный тормозной цилиндр спиртом.

Также агрегат должен быть полностью герметичен. Проверить это можно только на специальном стенде, поэтому своими руками такую диагностику провести нельзя. Если с герметичностью проблем нет, то стоит перейти к проверке зазора между ГТЦ и поршнями – исходные параметры присутствуют в руководстве по обслуживанию ВАЗ 2110.

ГТЦ ваз 2110 признаки неисправности, назначение устройства, проверка работоспособности замена

Несмотря на то, что эти два агрегата неразрывно связаны друг с другом, в нашем материале мы рассмотрим их отдельно. Это позволит детально разобраться во всех нюансах и особенностях работы и ремонта двух устройств.

I — корпус главного цилиндра; 2 — уплотнительное кольцо низкого давления; 3 — поршень привода контура «левый передний-правый задний тормоза»; 4 — распорное кольцо; 5 — уплотнительное кольцо высокого давления; 6 — прижимная пружина уплотнительного кольца;

7 — тарелка пружины; 8 — возвратная пружина поршня; 9 — шайба; 10 — стопорный винт;

II — поршень привода контура «правый передний-левый задний тормоза»; 12 — соединительная втулка; 13 — бачок; 14 — датчик аварийного уровня тормозной жидкости; А — зазор

Как же выбирать

Водитель может выбрать новый элемент тормозной системы двумя методами:

• Искать по VIN-коду. Там очень легко найти как оригинал, так и ближайшие к нему аналоги. Многие специалисты советуют искать запчасти для своего транспорта по его коду, поскольку так шанс ошибиться сводится к нулю;
• По техническим данным. А точнее, по марке, модели и комплектации автомобиля. Тоже хороший вариант, особенно если вы ищете в электронных каталогах, где эти критерии поиска и задаются в обязательном порядке;
• По коду детали. Узнайте код уже имеющегося суппорта или же посоветуйтесь с автолюбителями. Выйти на код запчасти можно и одним из вышеуказанных путей.

Но и это не все. Вам стоит получить больше информации о производителях. Так уж и получилось, что для важнейшей автомобильной системы недобросовестные производители выпускают самые отвратительные подделки. Они рано выходят из строя, перегреваются, иногда и вовсе подлежат установке только с молотком в руках.

Типичные неполадки

Если автолюбитель знает об устройстве и распространенных «болезнях» тормозных суппортов, он сможет их долго эксплуатировать. Регулярное техобслуживание будет ему только на руку – вовремя выявив проблему, можно избавиться от головной боли, связанной с ремонтом не только основного узла автомобиля, но и смежных с ним узлов

Обращайте внимание на следующее:

• Начали подклинивать тормозные колодки. Суть в том, что ржавчина на элементах суппорта создает препятствие самим колодкам. Достаточно демонтировать суппорт для решения проблемы простыми щетками для зачистки металла, доступной наждачной бумагой или мелким напильником. Сразу после удаления с металла ржавчины, поверхность покрывается смазкой. А если на суппорте видны следы выработки, они же ямки от коррозии, остается два варианта: тщательно пройтись по металлу напильником, если выработка пока небольшая, или купить новую деталь;
• Заклинили направляющие суппорта тормоза. По направляющим он должен перемещаться свободно. Демонтируются колодки, собирается суппорт тормозной системы и проверяется свобода хода. В случае неполадок нужно проверить направляющие на наличие изломов, изгибов и прочего. Направляющие чистятся и смазываются;
• На поршне суппорта видны следы коррозии. Проблема решается разборкой суппорта с последующей шлифовкой поршня с использованием специальной пасты. Посадочное места дополнительно обрабатывают WD-40. Узел собирается снова, ставится свежий ремкоплект (пыльник нужно заменить на новый в обязательном порядке). Если предпринятые меры ничего не дали, придется купить поршень отдельно или весь суппорт в сборе;
• Начал заклинивать поршень. Необходимо отпустить штуцер прокачки сразу же после клина автомобильных колодок. Обычно это помогает. Если суппорт уже был демонтирован, поршень вдавить обратно будет сложно. Профилактическая мера следующая: внутрь суппорта с помощью винта заведите поршень, после чего начните выталкивать его наружу педалью так, чтобы полностью деталь не выпала.

Чтобы вышеуказанные проблемы не наблюдались, следите за состоянием защиты тормозных суппортов. Проще говоря, меняйте пыльники. Именно они защищают деталь от попадания внутрь грязи, твердых частиц и пыли, которые со временем начнут выступать в роли абразива, а также попадания внутрь влаги, провоцирующей коррозию металла. С заменой пыльников можно справиться самому.

Замена колодок тормозов передних колес

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки.

Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Если уровень жидкости в бачке гидропривода тормозов находится на отметке МАХ, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Снимаем переднее колесо

1. Пассатижами отгибаем края стопорной пластины болта крепления цилиндра к нижнему направляющему пальцу суппорта.

2. Накидным ключом на 13 отворачиваем болт, удерживая направляющий палец ключом на 17

3. Вынимаем болт со стопорной пластиной

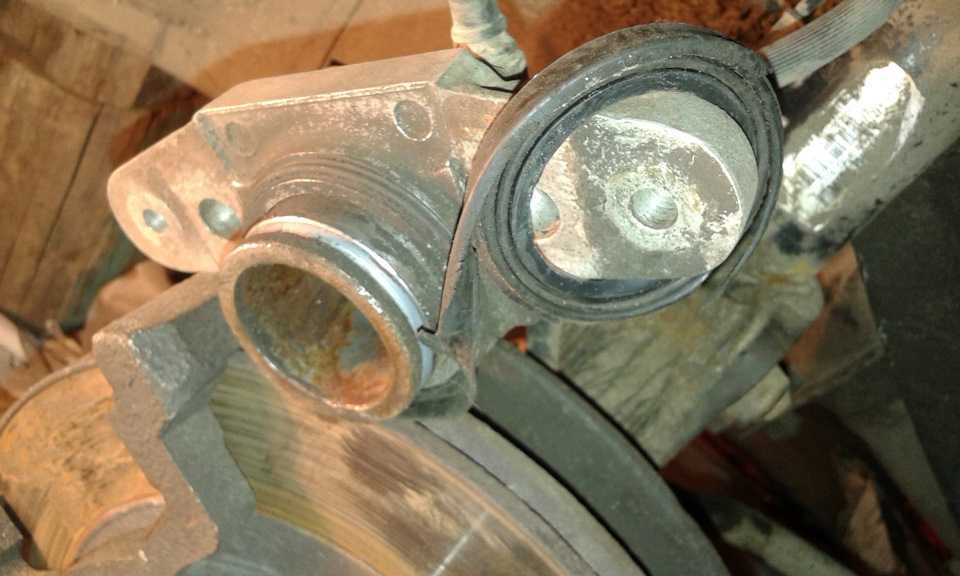

4. Поднимаем скобу

5. Вынимаем тормозные колодки из их направляющей.

Очищаем от грязи и коррозии посадочные места колодок в суппортах и направляющей колодок.

Перед установкой новых колодок необходимо максимально переместить поршень внутрь цилиндра — выполнить эту операцию можно разными способами.

6. Раздвижными пассатижами утапливаем поршень в цилиндр.

7. При другом способе устанавливаем на место внутреннюю колодку и опускаем скобу в рабочее положение.

Вставив через отверстие суппорта отвертку или монтажку, и опираясь ею о тормозной диск, сдвигаем скобу, утапливая поршень в цилиндр

После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить.

Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие.Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.

Особенности работы

Тормозной суппорт должен выдавать достаточное большое тормозное усилие, дабы обеспечить эффективное замедление и следующую за этим остановку транспортного средства. Как только водитель хочет остановиться, он жмет на педаль, тем самым создавая в тормозной магистрали избыточное давление. За счет давления срабатывают поршни суппорта, фиксируя колодки, как можно догадаться, параллельно относительно диска. В данном случае колодки сжимаются сразу с обеих сторон, позволяя быстро снизить скорость автомобиля. Однако, за счет трения выделяется тепло. Нагревается диск, равно как и колодки с установленными суппортами. Отсюда и требования к последним:

• Суппорта должны иметь высокую теплоотдачу;
• Деталь должна иметь высокую сопротивляемость перегреву;
• Деталь должна быть прочной.

Если требования не соблюдаются, материал начинает деформироваться. Рано или поздно это происходит даже при правильной эксплуатации, так что замена суппортов чем-то неординарным не является. Однако, оттянуть время замены можно.

На старых автомобилях, как-то отечественных УАЗ, тормозные суппорта были или только спереди авто, или их не было вовсе. Заменой выступали обычные тормозные барабаны.

Замена шланга тормозов переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке. Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется шланг.

1. Выводим муфту шланга из держателя амортизаторной стойки.

2. Удерживая верхний наконечник шланга ключом на 15, специальным ключом на 10 отворачиваем штуцер тормозной трубки.

3. Выводим наконечник шланга из отверстия кронштейна кузова.

Во избежание утечки тормозной жидкости надеваем на тормозную трубку резиновый колпачок штуцера прокачки тормозного механизма.

4. Ключом на 15 выворачиваем нижний наконечник шланга из цилиндра.

5. Снимаем шланг

6. Соединение нижнего наконечника шланга с цилиндром уплотнено медной шайбой.

Устанавливаем шланг в обратной последовательности.

При установке шланг не должен быть перекручен.

Для контроля перекручивания шланга на нем нанесены две линии желтого цвета

После монтажа шланга прокачиваем гидропривод тормозной системы.

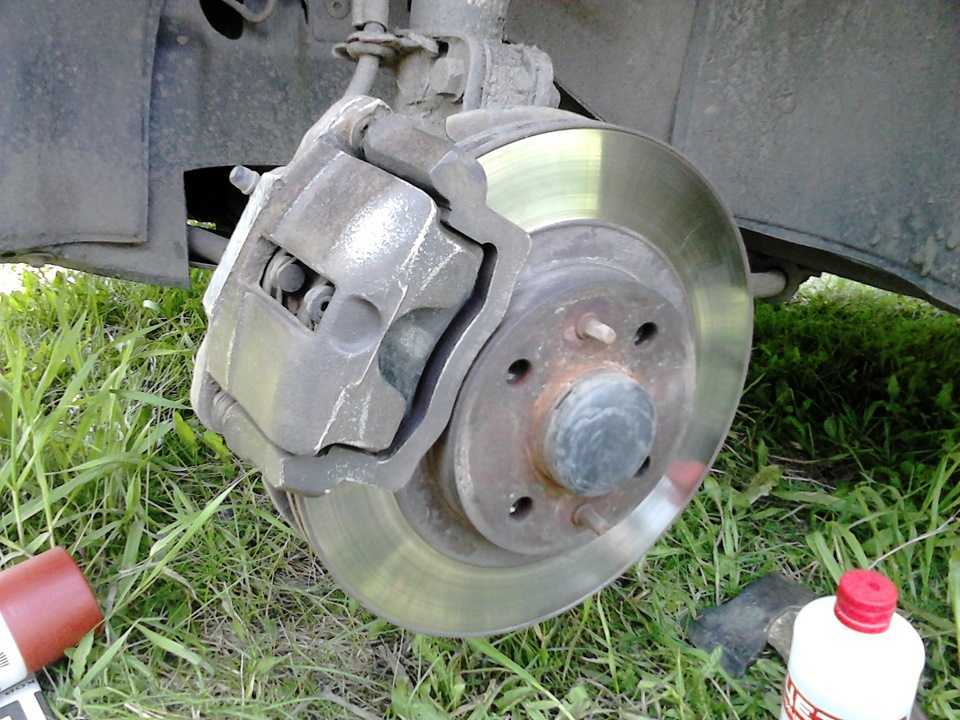

Задние и передние суппорта

В тормозной системе автомобиля есть одна особенность: она оборудуется различными суппортами сзади и спереди. Проще говоря, передний суппорт не получится поставить сзади.

Передний суппорт – это открытый хорошо охлаждающийся агрегат. Он работает в тандеме с диском, который крепится на ступице колеса. В специальных гнездах размещены цилиндры, а внутри цилиндров имеются поршни с уплотнительными материалами. Кроме того, направляющие суппорта защищены от внешних раздражителей вроде пыли и воды высокопрочным пыльником. Как только начинается процесс обратного растормаживания, находящиеся в системе торможения поршни в свое обычное положение возвращаются упругими кольцами.

В отличие от переднего суппорта, технически более сложный задний адаптирован для работы еще и с механизмом ручника. В остальном принцип его работы не отличается ничем. Однако, задний суппорт в силу большей сложности конструкции дороже. Систем привода тормозной системы задних колес может быть две: гидравлическая, механическая.

Подробнее о ремонте суппортов

Суппорт тормоза можно назвать ремонтопригодным элементов тормозной системы. Некоторые вещи под силу и простому автолюбителю. Не нужны ни специальные навыки, ни техническое образование.

Разберите суппорт и удалите старый смазочный материал. Затем наносится новая смазка

Обратите внимание: во многих магазинах можно найти под именем смазки для суппортов керамические или даже медные пасты, которые после высыхания провоцируют заклинивание деталей. На самом деле это противоскрипные пасты, которые наносятся только на места контактов отдельных элементов тормозной системы (упора колодки в суппорт, поршней к колодкам)

Вам нужна силиконовая высокотемпературная смазка. Например, Slipkote 220-R DBC, продающаяся в черных тюбиках. Также определите степень износа, замените детали-уплонители.

Изучите тормозные колодки. Если они износились, их можно только заменить. Возможно, именно в колодках и крылась причина неправильной работы тормозной системы.

Вывод

Тормозную систему без натяжки можно назвать одной из самых важных автомобильных систем. Многие автолюбителям кажется, что в случае неисправности тормозов приходится менять весь комплект. Это дорого и непрактично. Стоит изучить отдельные элементы. К примеру, тот же суппорт по статистике не меняют очень часто, но сама замена дает реальный результат. Стоит также воспользоваться и ремонтным комплектом тормозных суппортов. Это позволит решить большую часть проблем. Занимают свою нишу на рынке фирмы со стран всего мира, однако лучшую продукцию пока что предлагают европейцы. Выше мы указали тех производителей, которые успели себя зарекомендовать. Их продукцию однозначно можно покупать.

С другими новостями автомира можно ознакомиться здесь.
