Стояночная тормозная система: принцип и особенности работы

Когда безопаснее, а когда нет?

Система EPB задействует гидравлическую тормозную систему всеми четырьмя колесами в критических ситуациях и на более высоких скоростях. Поэтому в качестве аварийного тормоза электрический ручник работает не так, как классический стояночный тормоз. Благодаря действию всей гидравлики тормозов мощность торможения значительно выше, чем у традиционного ручника-рычага. А благодаря системе ABS автомобиль более устойчив (система предотвращает блокировку колес во время торможения).

Поэтому когда, например, водитель теряет сознание, даже пассажир может остановить транспортное средство (конечно, при условии, что он знает, как это сделать и где находится кнопка электронного ручника). В этом случае вы должны нажать или потянуть кнопку и удерживать ее для достижения цели. К сожалению, это не всегда так просто, как кажется на первый взгляд.

Дело в том, что кнопка электрического ручника может быть достаточно маленькой. В экстренной ситуации, пока пассажир найдет кнопку стояночного тормоза, может уйти много времени, в результате чего может быть уже поздно. В современных автомобилях такая кнопка может находиться в окружении множества других кнопок, что не дает возможность быстро разобраться, где находится кнопка ручника. Быстро схватиться и потянуть ручной тормоз проще и интуитивно понятнее.

Кажется очевидным, где находится кнопка стояночного тормоза. Однако в стрессовой ситуации найти ее может быть нелегко.

Также на некоторых моделях (например, на Volkswagen Passat B6) такая кнопка расположена слева от двери водителя, поэтому пассажир не дотянется до нее в случае необходимости. Однако здесь можно поспорить о различиях. Ведь, например, во многих автомобилях Мерседес классический механический ручник представлен не в виде рычага между передними сиденьями, а в виде обычной ножной педали слева, к которой никто другой не имеет доступа, кроме водителя.

Еще один аспект. Если электрический современный аварийный тормоз работает во всей гидравлической тормозной системе, то что будет происходить при утечке тормозной жидкости? К счастью, это необычная ситуация, и система будет работать даже при одной рабочей тормозной цепи. Если выйдут из строя все контуры цепей тормозной системы, то тут, конечно, стоит призадуматься. Особенно если в машине используется электрическая стояночная система, основанная на маленьких двигателях на тормозных суппортах. При отсутствии тормозной жидкости вся система выйдет из строя.

В итоге автомобиль можно будет остановить только на низкой скорости. Ведь изначально электронный ручник используется только для остановки на медленно движущейся машине или для ее блокировки в неподвижном состоянии (например, для того, чтобы машина не скатывалась на неровной поверхности).

Чем полезен ручник?

Фактически, этот тип тормоза не всегда является «ручным тормозом». В зависимости от происхождения и типа автомобиля им можно управлять, затянув вручную рычаг, нажав ногу или специальную кнопку, поэтому в технической литературе это терпимо называют парковкой.

Помимо основной функции обездвиживания автомобиля при длительной остановке, его также можно использовать как аварийную систему при выходе из строя основного тормоза. Но это далеко не все задачи героя сегодняшней статьи.

Чем еще это может быть полезно? Ручной тормоз, например, незаменим при движении в гору, а также любим поклонниками агрессивной и экстремальной езды.

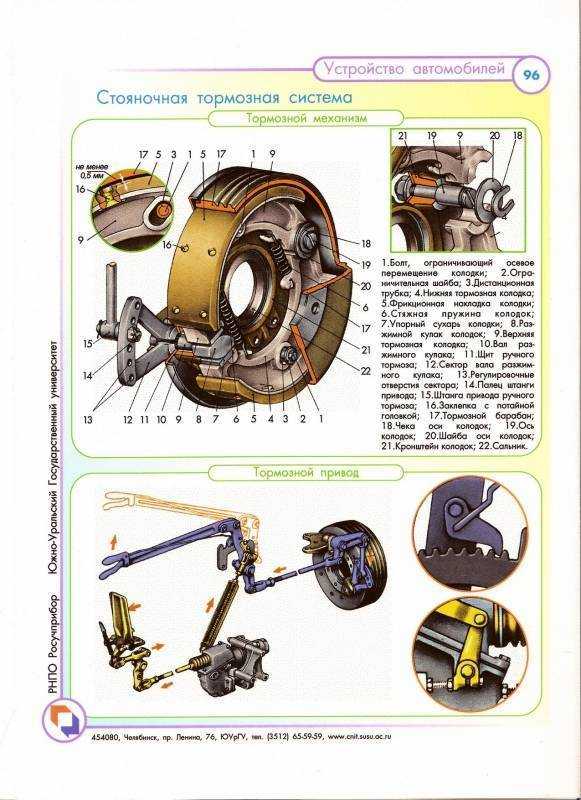

Разборка и снятие деталей привода стояночного тормоза

Расшплинтовать и снять палец, соединяющий тягу 10 с рычагом 6.

Отвернуть в кабине четыре болта 8 и снять кронштейн в сборе.

Расшплинтовать и снять пальцы, соединяющие тягу 18 с рычагами 11 и 19, тягу 15 с рычагами 13 и 17, тягу 10 с рычагом 17.

Расшплинтовать ось рычага 19, снять шайбу и рычаг.

Отвернуть четыре болта и снять кронштейн 16 в сборе с рычагами.

Разобрать кронштейн 7, для чего отвернуть болт крепления рычага 3 на валу 9 и снять рычаг в сборе с собачкой 4, рычагом 2 и тягой собачки 1.

Снять с вала 9 шпонку рычага 3.

Отвернуть болты крепления фланца и болт крепления рычага 6 на валу 9, снять фланец.

Выпрессовать вал 9 в сборе со шпонкой из рычага 6 и из кронштейна через отверстие под фланец.

Снять с вала 9 шпонку рычага 6. При необходимости отвернуть два болта и снять сектор 5.

Выпрессовать втулки из кронштейна 7 и фланца.

Отвернуть болт и снять рычаг 11 с вала и его шпонку.

Извлечь из кронштейна 16 вал в сборе с рычагом 17, который напрессован на шлицевый конец вала.

Рассоединять шлицевый конец вала с рычагом 17 не рекомендуется. При необходимости выпрессовать из кронштейна 16 втулки.

Размеры для контроля основных деталей приведены в таблице 1.

Ось колодок ручного тормоза

Наружный диаметр в месте опоры колодки

Втулка разжимного кулака

Диаметр шейки под втулку

Вал рычага стояночного тормоза

Втулка вала педали сцепления

Наружный диаметр под втулку

Изношенные накладки, если от их поверхности до головок заклепок осталось менее 0,5 мм, следует заменить.

При значительном и неравномерном (с кольцевыми канавками) износе у рабочей поверхности тормозного барабана его, а также колодки в сборе с накладками надо проточить до ремонтных размеров (табл. 2).

При проточке на станке колодки следует базировать, как показано на рис. 3. При этом между разжимным кулаком и сухарями колодок установить пластины толщиной 1 мм.

Замасленные накладки колодок необходимо промыть неэтилированным бензином, а затем просушить. Накладки, имеющие на рабочей поверхности рыхлую композицию и отслоения вследствие перегрева, подлежат замене.

Трещины и другие повреждения колодок не допускаются. В случае ослабления крепления сухарей к носкам колодок, следует подтянуть винты.

Сборку стояночного тормоза и его привода проводить в последовательности, обратной разборке. При этом необходимо выполнить следующие требования:

— при установке тормозного щита на раздаточную коробку прокладку маслоуловителя надо смазать уплотнительным смазочным материалом (момент затяжки болтов крепления щита должен быть 8,0—10 кгс/м);

— разжимный кулак и его втулку, ось колодок и тормозные колодки в месте опоры на ось, а также оси и втулки в приводе стояночного тормоза смазать графитной смазкой;

— при установке стяжных пружин 24 (см. рис. 1) пружину диаметром 28 мм установить у разжимного кулака, а диаметром 20 мм — у оси опоры колодок;

— метки «а» на шлицевых торцах разжимного кулака 22 и регулировочного рычага 21 при сборке совместить;

— рычаг 6 обработанной стороной установить к правой внутренней стенке кронштейна 7.

После сборки стояночный тормоз необходимо обязательно отрегулировать. При этом рычаг 2 должен находиться в крайнем нижнем положении на упоре.

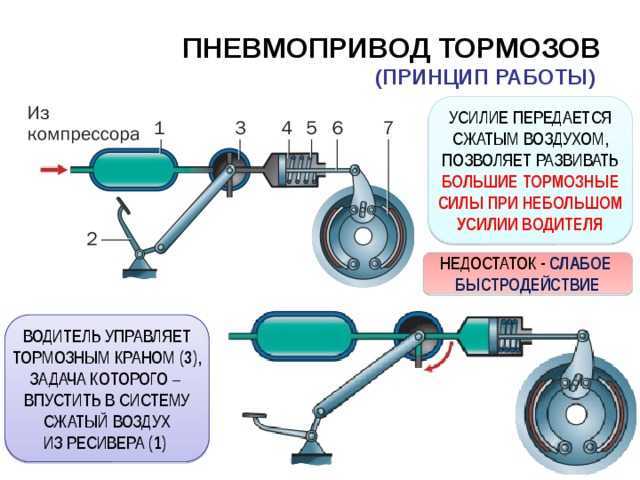

В соединении скобы 12 с рычагом 13 тормозного крана обязательно установить зазор до 2 мм, изменяя длину тяги 15.

Изменением длины тяги 18 и перестановкой рычага 21 на шлицах разжимного кулака 22 отрегулировать зазор между накладками тормозных колодок и барабаном, который должен быть в пределах 0,3—0,6 мм.

При правильно отрегулированном стояночном тормозе ход рычага 3 при полном торможении должен составлять четыре — шесть зубьев сектора, при этом рычаг привода должен фиксироваться.

После приработки накладок тормозных колодок следует проверить эффективность работы стояночного тормоза.

Устройство стояночного тормоза: классическая схема

Классикой жанра стояночных тормозов является, конечно же, механическая схема. Она знакома и владельцам творений отечественного автопрома и иномарок, поэтому рассмотрим её устройство подробней. Состоит она из таких частей:

• ручной рычаг или, что реже, ножная педаль;
• система тросов;
• тормозные механизмы задних колёс.

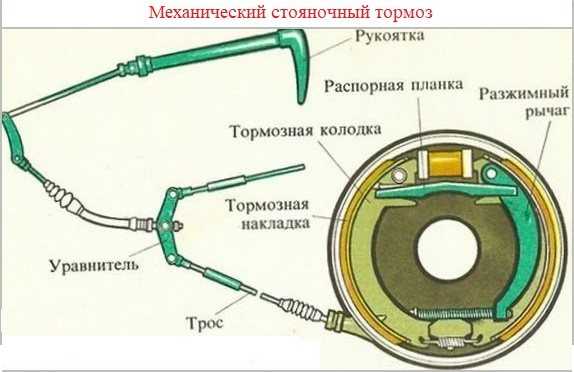

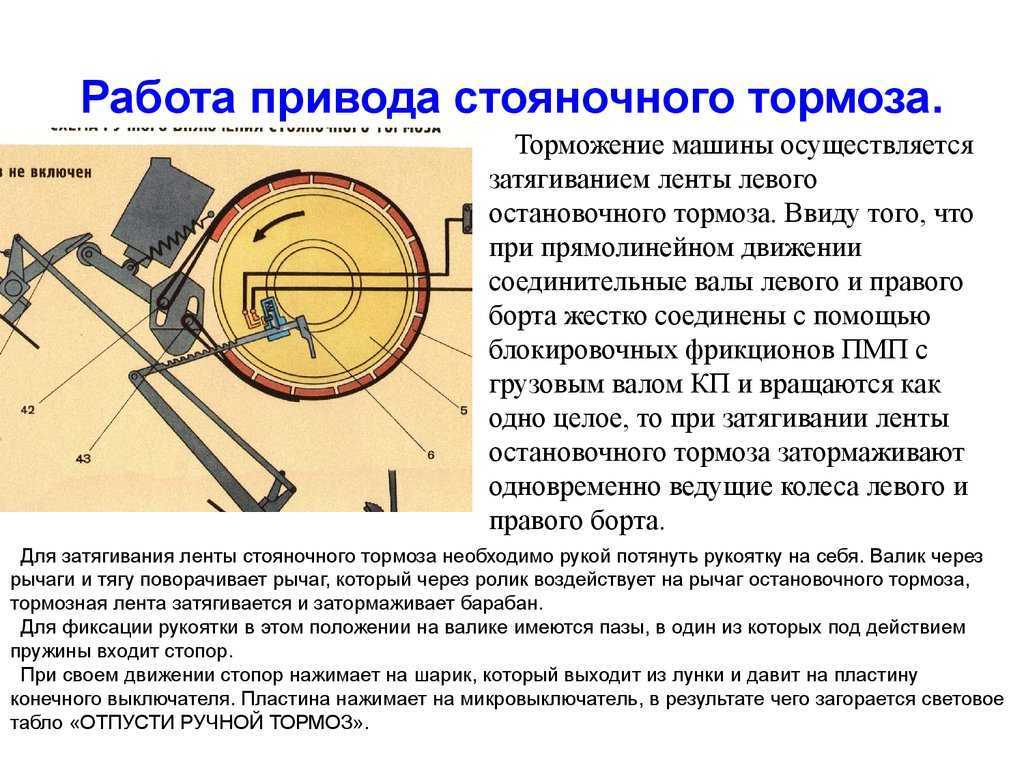

Принцип действия системы довольно прост. Рычаг, который в нашем случае пусть будет привычным ручным, оборудован храповым механизмом, надёжно фиксирующем его в поднятом или опущенном положении. Когда мы поднимаем его, усилие на тормозные механизмы задних колёс (только они связаны с ручником) передаётся по металлическим тросикам-приводам, коих может быть от одного до трёх (обычно три – центральный и два задних, соединённые через уравнитель, обеспечивающий равномерные распределение усилий на оба механизма).

Натягиваясь, тросы прижимают тормозные колодки к дискам или барабанам – машина никуда не двинется. Когда мы опускаем рычаг, натяжение тросов ослабевает, колодки отпускают диски или барабаны и можно ехать.

Наиболее легко с точки зрения инженерных изысков, вышеупомянутая схема реализуется на барабанных тормозах, из-за чего они долгое время оставались и остаются незаменимыми на задних колёсах бюджетных авто. Всего-навсего необходимо оборудовать барабан дополнительным рычагом, передающим усилие от троса ручника.

Немного сложнее дела обстоят с дисковыми тормозами. С ними инженерам пришлось немного попотеть, и в результате появилось три варианта их соединения с ручником:

• винтовой механизм;
• кулачковый;
• барабанный.

Первые два типа характерны для суппортов с одним поршнем. Их устройство похоже. В винтовой схеме трос через специальный рычаг связан с винтом, вкрученным в поршень суппорта диска. При натяжении винт, вращаясь, заставляет перемещаться поршень, который прижимает колодку к диску.

В кулачковом варианте на поршень действует система из кулачка и толкателя, которая через рычаг связана с тросом. Барабанная разновидность используется в многопоршневых дисковых тормозах. По сути, это отдельный тормозной механизм барабанного типа, закреплённый на диске и не связанный с основными суппортами и колодками.

Электрический стояночный тормоз

Стояночный тормоз – это незаменимая часть, которая должна быть в каждом автомобиле. Механические варианты был издавна и нынешних времен. Но последнее время в современных автомобилях, все чаще и чаще стали появляться электромеханические стояночные тормоза. В прайсах они именуются как Electromechanical Parking Brake – EPB. Это современная конструкция механического стояночного тормоза, в котором вместо длинной ручки используется электроника.

Не нужно напрягаться, и тянутся к ручнику, зачастую кнопку ручника инженеры размещают где-то поблизости с рычагом переключения передач. Но в таком механизме есть как плюсы, так и минусы. К примеру, в обычном механическом ручнике есть преимущества того, что в экстренной ситуации или при отказе тормозов он может помочь избежать ДТП. Для электромеханического это минус. Механическим стояночным тормозом можно регулировать усилие торможения, в электронном ручнике оно или есть или его нет.
