Замена переднего тормозного суппорта на ваз 2101-ваз 2107

Ремонт тормозной системы ВАЗ 2107

В этом разделе нашего повествования мы предлагаем практические советы по выполнению ремонтно-восстановительных работ, вызванных необходимостью замены вышедших из строя основных элементов тормозной системы автомобиля «ВАЗ 2107».Наиболее распространенным в этом перечне является замена тормозных колодок, износ фрикционных накладок которых превысил допустимые нормы (1,5 миллиметра и менее).

Замена передних тормозных колодок

В качестве материально-технического обеспечения процесса вам потребуются пассатижи, обладающие достаточно широким захватом, чтобы отжать поршни тормозных цилиндров, обычные пассатижи для удаления шпилек, молоток, и тонкий бородок.

Демонтируем колесо и при помощи жесткой металлической щетки очищаем суппорт от загрязнений.
Пассатижами разжимаем шплинты, фиксирующие шпильки, и удаляем их.

При помощи бородка молотком выбиваем из посадочных проушин фиксирующие пальцы и удаляем их и прижимные пружины.
Тормозные колодки после проведенных нами манипуляций в штатных посадочных местах удерживаются лишь силой давления поршней тормозного цилиндра.
Откройте крышку емкости для тормозной жидкости и отожмите посредством пассатижей с широким хватом поршни цилиндра.
Удалите старые тормозные колодки из посадочной ниши и вставьте в нее новые.
Выполните сборку узла в последовательности, обратной вышеприведенной.
По окончании сборочных работ выжмите несколько раз тормозную педаль для установки поршней тормозного цилиндра на штатное место.
Проверьте уровень тормозной жидкости в резервуаре и в случае необходимости доведите уровень до отметки «MAX».

Замена задних тормозных колодок

Материально-техническое обеспечение процесса замены предполагает наличие торцевого ключа на «7» или «12» (в зависимости от размера направляющих колесных шпилек), двух монтажных лопаток, молотка и пассатижей.

После демонтажа колеса при помощи торцевого ключа на «7» (на автомобилях ранних годов выпуска – на «12») отворачиваем колесные направляющие шпильки (2 штуки).
Аккуратно демонтируем барабан (не изменяя положения тормозных колодок).
Уперев монтажные лопатки в колодки, вдавливаем поршни внутрь тормозного цилиндра.
Демонтируем шпильки фиксации тормозных колодок, расположенные в средней их части.
При помощи пассатижей отсоедините нижнюю пружину

Трос стояночного тормоза выведите из зацепления с рычагом привода тормозных колодок.
Снимите тормозные колодки вместе с пружиной и распорной планкой.
Отсоедините приводной рычаг стояночного тормоза, вынув для этого при помощи пассатижей шплинт из оси крепления.
Тщательно очистите и промойте от загрязнений все элементы тормозного механизма, особое внимание уделив внутренней поверхности тормозного барабана.
Замените колодки новыми и проведите сборку узла в обратной последовательности.. Замена главного тормозного цилиндра (ГТЦ)

Замена главного тормозного цилиндра (ГТЦ)

Ремонт ГТЦ, как правило, выполняется способом его замены новым или заведомо исправным агрегатом. Для обеспечения данного процесса вам потребуются: специализированный ключ для выкручивания (вкручивания) штуцеров тормозных трубок, торцовый ключ на «13», резиновая груша и некоторое количество свежей тормозной жидкости.Завершив подготовительные мероприятия, приступаем непосредственно к выполнению ремонтных работ, которые заключаются в следующем:

При помощи груши отбираем тормозную жидкость из резервуара.
Ослабляем хомуты крепления резиновых шлангов, после чего отсоединяем их от главного тормозного цилиндра.
Маркируем тормозные трубки для предотвращения путаницы в процессе сборки. После этого снимаем их посредством специализированного ключа, конфигурация которого позволяет избежать «слизывания» граней штуцера за счет полного и плотного их (граней) облегания.
Закончив отсоединение элементов от ГТЦ, откручиваем гайки, крепящие его (ГТЦ) к корпусу ВУТ (вакуумного усилителя тормозов). Для этого используйте торцевой ключ на «13».
Снимаем ГТЦ и заменяем его новым или заведомо исправным.

Установив агрегат на штатное место и произведя сборку узла, в последовательности, обратной, нежели приведенная выше. Затем долейте до установленного уровня тормозную жидкость и удалите воздух из контура тормозной системы.

Замена тормозного суппорта на ВАЗ 2101-2107

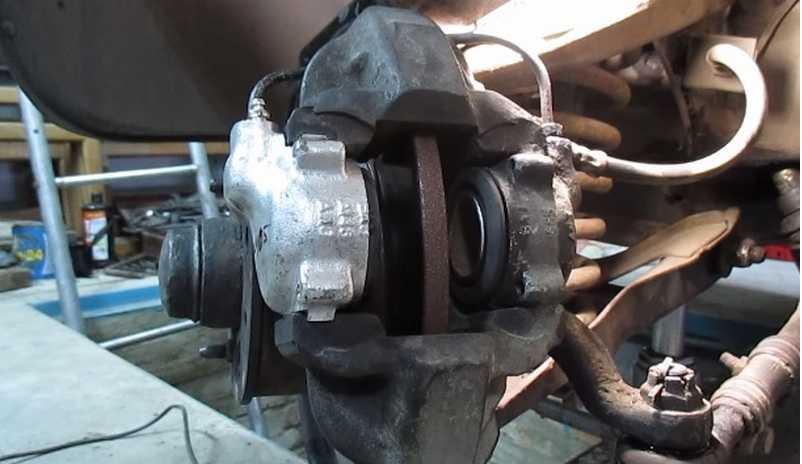

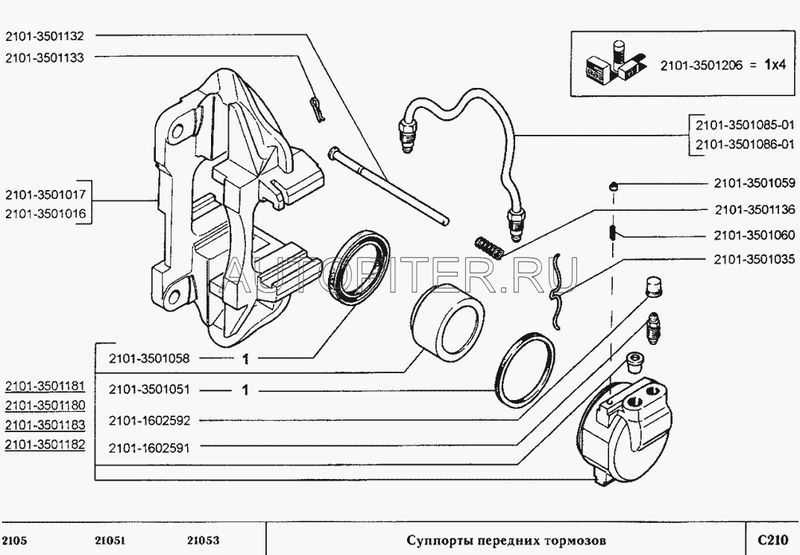

Конструкция переднего тормозного суппорта на ВАЗ 2101-2107 довольно прочная, и отдельно его меняют довольно редко. Но снимать его приходится немного чаще, в основном по причине замены тормозных цилиндров. Все же, если вам необходимо произвести замену суппорта на «классике», то ниже постараюсь доходчиво объяснить всю процедуру демонтажа. Во-первых, стоит отметить, что для выполнения этой процедуры понадобится следующий инструмент:

Баллонный ключ для снятия колеса
Домкрат
Вороток и трещотка
Головка на 17 и 14
Тонкая плоская отвертка
Молоток

Теперь более детально рассмотрим порядок выполнения работы.

Как снять суппорт на ВАЗ 2101-2107 своими силами

Сначала поднимаем переднюю часть автомобиля домкратом и снимаем колесо. После чего необходимо плоской отверткой отогнуть фиксирующую скобу болта, который крепит тормозной шланг:

Теперь можно откручивать тормозной шланг, как показано на фото ниже:

Теперь берем головку на 17 и вороток, и с помощью них откручиваем два болта суппорта. Сначала снизу:

Теперь можно снимать всю конструкцию даже вместе с тормозными колодками, можно небольшими ударами молотка сбить его с диска:

Он должен без приложения особых усилий легко сбиться с тормозного диска. Окончательный результат ремонта ВАЗ 2101-2107 по снятию суппорта, показан ниже:

При необходимости производим замену нужных деталей и установку производим в обратной последовательности. После чего понадобится прокачка тормозной системы, так как в трубках может появиться воздух.

Отсоедините трубку 5 и снимите с цилиндров пылезащитные колпачки 2.
Затем, нагнетая струю сжатого воздуха через впускное отверстие для тормозной жидкости, вытолкните поршни 1 из цилиндров на суппорте 4 и выньте уплотнительные кольца 3 из цилиндров.

Сборку переднего тормоза проводите в последовательности, обратной разборке. Уплотнительные кольца, поршни и зеркало цилиндра при сборке смазывайте тормозной жидкостью.

После установки восстановите уровень тормозной жидкости и прокачайте систему гидропривода.

Особенности работы

Для начала попробуем представить идеальную работу суппорта в составе тормозной системы автомобиля.

Фактически это обязательный узел любого авто, будь то:

ВАЗ 2110;
ВАЗ 2109;
Лада Калина;
Шевроле Ланос;
Лада Приора;
ВАЗ 2114;
Шевроле Нива;
Лада Калина;
ВАЗ 2112;
Дэу Нексия;
Фольксваген Поло Седан;
Шкода Октавия;
Мерседес Е класс и пр.

Вне зависимости от того, установлен он на Ниве или на БМВ, суппорт обязан находиться в постоянном исправном состоянии.

Это прямая задача непосредственно самого автовладельца. Либо лиц, ответственных за содержание машины и поддержание ее в надлежащем техническом состоянии.

Прежде чем определить, почему он не отжимается и что делать, чтобы не клинило автомобильный суппорт, нужно понять принцип его работы.

В оптимальном состоянии, когда тормозной узел исправен, схема работы выглядит так:

водитель выжимает педаль тормоза;
внутри системы торможения нагнетается давление;
это давление передается к поршневой группе автосуппортов;
суппорта, находясь под высоким давлением, подводят колодки торможения к диску;
диск торможения при этом закреплен на автоколесе;
возникает сила трения;
вращение колес замедляется;
машина останавливается;
либо сбавляет скорость до нужных значений.

Как видите, в теории ничего сложного. Но на деле суппорт справедливо называют крайне сложным элементом.

Трение при активном торможении провоцирует выработку тепла. Тем самым греется колодка, тормозная жидкость и наш с вами суппорт.

Потому крайне необходимо, чтобы автосуппорт делали на основе материала, который не меняет свои свойства и характеристики в процессе сильного нагрева. Плюс предъявляются повышенные требования к прочности.

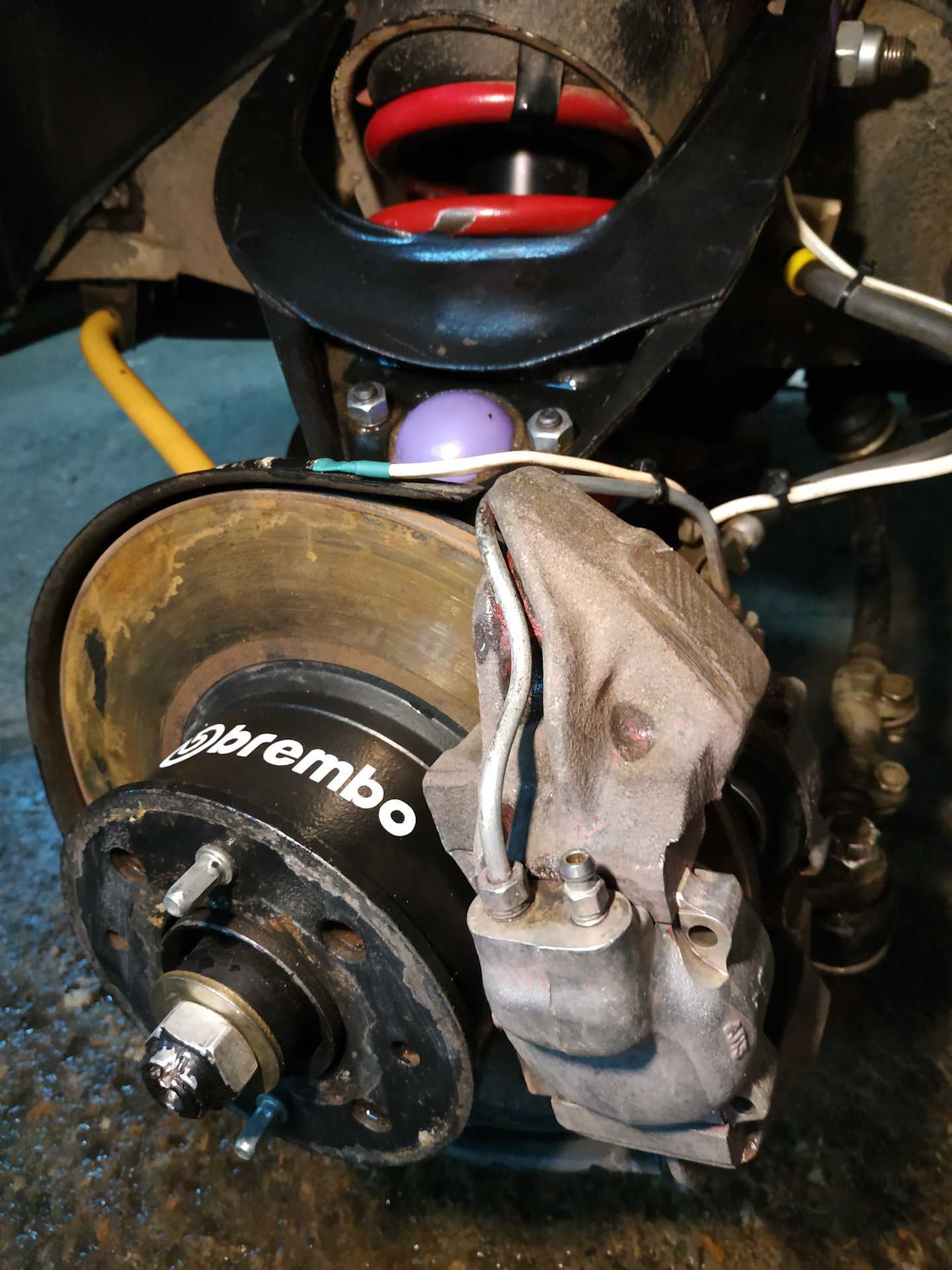

Где находится передний суппорт ВАЗ 2107

На “семерке” дисковые тормоза стоят только на передних колесах. На задних же применяется барабанный тормозной механизм. Поэтому в словосочетании “передний суппорт ВАЗ 2107” слово “передний” излишнее. Суппортов всего два и оба они стоят на передних колесах.

Доступ к тормозным суппортам открывается после демонтажа передних колес автомобиля.

отвертка или бородок;
ключи на 17 , 14 и 10;
пассатижи;
отрезок резиновой трубки или болт с диаметром, подходящим по внутренний диаметр наконечника тормозного шланга;
маркер.

Снимать и ставить суппорт необходимо при его замене в случае деформации или повреждения. Также это необходимое действие для для того, чтобы провести ремонт суппорта ВАЗ 2107.

Для проведения работ необходимо поднять автомобиль на подъемнике или использовать домкрат. Последний вариант несколько более утомительный, но идеально подходит для домашних условий.

Снятие тормозного суппорта

Для снятия суппорта необходимо выполнить:

поднять автомобиль на подъемнике или поддомкратить колесо, на котором необходимо снять тормозной суппорт;
при помощи гаечного ключа вывернуть болт крепления кронштейна тормозного шланга;
снять кронштейн, чтобы он не мешал дальнейшим действиям;

Важно: под болтом крепления кронштейна находится пружинная шайба, которую нужно не потерять при демонтаже болта и кронштейна

открутить болт крепления тормозного шланга;
вытащить болт, предварительно сняв два уплотнительных кольца;
вставить в отверстие наконечника тормозного шланга резиновую трубку или болт подходящего диаметра, чтобы предотвратить вытекание тормозной жидкости;
пассатижами снять шплинты, фиксирующие пальцы тормозных колодок;
вытащить пальцы, крепящие тормозные колодки и снять их, используя бородок или тонкую, но не острую отвертку;
снять удерживающие пружины с тормозных колодок;
демонтировать тормозные колодки;

Совет: если планируется последующее использование тормозных колодок, их следует пометить маркером, чтобы при сборке установить на те месте, где они стояли. Если этого не сделать, они будут быстрее изнашиваться и хуже тормозить.

отогнуть стопорные пластины шайб на болтах крепления суппорта;
открутить и снять болты, крепящие суппорт к поворотному кулаку;

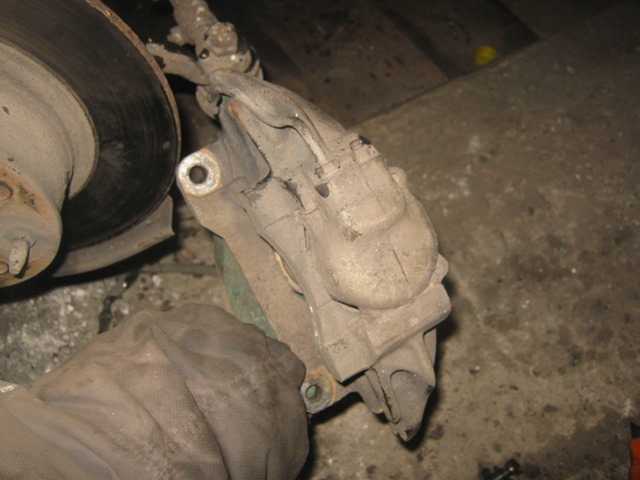

снять тормозной механизм (суппорт) ВАЗ 2107 с тормозного диска.

Важно: верхний и нижний болты крепления суппорта отличаются формой головки. При установке узла на место необходимо не перепутать их местами

Ремонт тормозного суппорта Ваз 2107

Поврежденный или деформированный тормозной суппорт ВАЗ 2107 нуждается в замене. Ремонт суппорта заключается в замене неисправных тормозных рабочих цилиндров. В некоторых случаях вместо замены цилиндров допускается их ремонт.

Порядок замены цилиндров следующий:

зажать суппорт в тиски;
открутить ключом на 10 штуцеры соединительной трубки;
демонтировать трубку, соединяющую рабочие цилиндры;

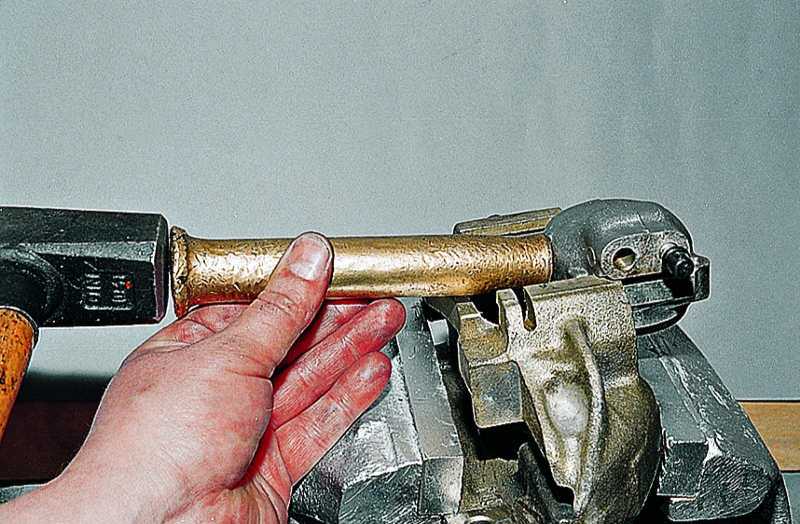

выколоткой выбить рабочие цилиндры с направляющих, предварительно нажав фиксатор отверткой;
снять фиксаторы и переставить на новые цилиндры (если они на них отсутствуют);
вставить цилиндры в направляющие;
установит соединительную трубку и затянуть штуцеры.

Ремонт рабочих цилиндров заключается в замене резиновых уплотнительных колец на поршнях. Порядок операций такой:

снять тормозной цилиндр;

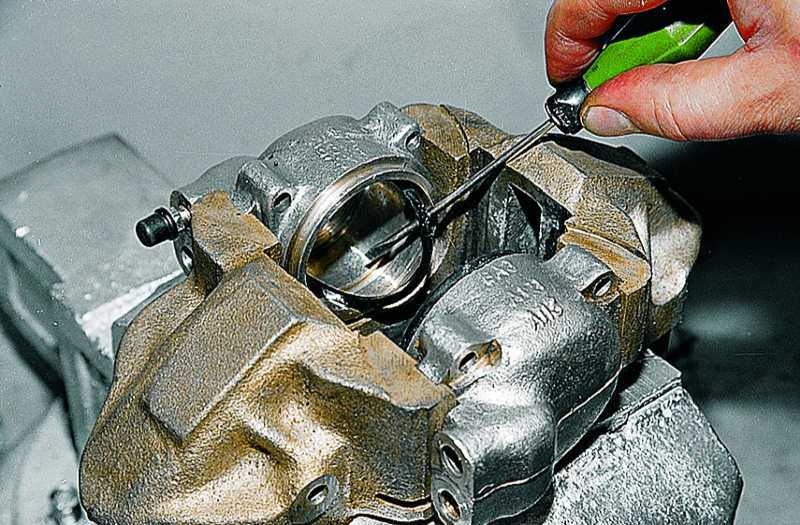

снять защитный колпачок с поршня, используя отвертку;
подать сжатый воздух в цилиндр, чтобы вытолкнуть поршень наружу;
снять уплотнительное кольцо, поддев его отверткой;
установить новое кольцо;
смазать цилиндр, поршень и кольцо тормозной жидкостью;
вставить поршень в тормозной цилиндр.

Важно: перед установкой новых уплотнительных колец и сборкой цилиндров необходимо убедиться что внутренняя поверхность цилиндра и поршень не имеют повреждений, раковин, деформаций. В противном случае следует заменить тормозной цилиндр новым

Установка тормозного суппорта

Установка тормозного суппорта на ВАЗ 2107 производится в порядке, обратном его демонтажу.

После установки тормозного суппорта необходимо в обязательном порядке прокачать тормозную систему, удалив из нее воздух. Пока эта операция не выполнена, эксплуатировать автомобиль категорически запрещено.

Суппорты левого и правого колеса немного отличаются, поэтому при покупке новых необходимо обратить на это внимание. После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их

После ремонта и монтажа тормозного суппорта ВАЗ 2107 необходимо проверить тормозную систему на наличие утечек жидкости и при необходимости устранить их.

Что делать, если заклинило задние тормоза: 4 рабочих способа

1. Отвёртка в помощь.

Можно сказать, что владельцу транспортного средства повезло, если автомобиль оборудован дисковыми тормозными дисками. Тогда не возникнет сложностей с разблокировкой, когда заклинят задние тормоза:

Колесо демонтируется, плоской отвёрткой застывшие тормозные колодки отделяются от рабочего диска тормозной системы.
Далее крутится диск, который должен легко вращаться после высвобождения.
Если диск крутится, колесо ставится обратно, авто снимается с домкрата, можно двигаться дальше.

2. Расклинивание задних барабанных тормозных механизмов с помощью молотка.

Если на задней оси установлены барабанные механизмы (их можно увидеть даже на современных машинах), действовать нужно иначе. Трудности этого метода в том, что до задних барабанных колодок добраться не так просто, как в случае с дисками. Но выход есть:

Обездвиженное колесо снимают при помощи молотка.
Барабан обстукивают по всей его окружности.
Затем барабан прокручивают, он должен высвободиться. Если это происходит, колесо ставится на место и можно ехать.

Эффективность метода с молотком — приблизительно 70 % . Но что делать, если молоток не помог?

3. Нагрузка на заднюю ось плюс резкий старт.

Чтобы решить проблему в этом случае, необходимо нагрузить заднюю часть автомобиля. Лучше всего будет разместить на заднее сиденье троих взрослых человек. Если желающие нашлись, их усаживают в салон, запускают силовой агрегат, раскручивают его до высоких оборотов и делают резкий старт.

Не получилось с первого раза — не надо расстраиваться: рано или поздно задние тормозные колодки оторвутся от тормозного диска. Это можно будет определить по характерному стуку отошедших колодок. Пассажиры-помощники покидают заднее сиденье автомобиля, а водитель отправляется в путь.

Такой исход возможен для 20 % удачных расклиниваний, но что делать с оставшимися десятью процентами?

4. Применение паяльной лампы.

Заднее колесо демонтируется, тормозной барабан тщательно прогревается с помощью паяльной лампы. Главное сейчас — как можно более равномерно распределить прогрев по всей площади барабана. В противном случае тормозные манжеты выйдут из строя. Работать паяльником следует до тех пор, пока не раздастся характерный щелчок, означающий, что из-за нагрева барабан расширился и тормозные колодки от него «отлипли». Колесо ставится на место, после чего его надо попробовать прокрутить. Если всё прошло удачно, то автомобиль может продолжить движение.

Какие действия нужно предпринимать, чтобы в дальнейшем не озадачиваться вопросом, почему клинят задние тормоза?

Есть два правила:

Не ставить авто на ручной тормоз при длительной стоянке.
Если транспортное средство въехало в лужу и тормозные колодки намокли, нужно их просушить, чтобы в дальнейшем задние тормоза не клинило. Для этого нужно несколько раз во время движения надавить на тормозную педаль и только после этого загонять транспортное средство на стоянку.

«Ремонт дисковых тормозов: нюансы и советы профессионалов»

Устройство и назначение тормозного суппорта на ВАЗ 2107

Чтобы понять, для чего «семёрке» нужен тормозной суппорт, следует чётко представлять себе, как устроена тормозная система этого автомобиля. Прежде всего следует сказать, что тормозных систем у ВАЗ 2107 две: стояночная и рабочая. Стояночная система позволяет заблокировать задние колёса после остановки автомобиля. Рабочая система позволяет плавно блокировать вращение передних колёс во время движения машины, изменяя её скорость вплоть до полной остановки. Добиться плавного блокирования передних колёс позволяет гидравлическая система торможения, состоящая из четырёх цилиндров, двух тормозных дисков, четырёх колодок и двух тормозных суппортов.

Тормозные суппорты стоят только на передней оси «семёрки». На задней оси — тормозные барабаны с внутренними колодками

Суппорт тормозной системы — это корпус с парой отверстий, выполненный из лёгкого сплава. В отверстия устанавливаются гидравлические цилиндры с поршнями. Когда водитель нажимает на педаль, в цилиндры подаётся тормозная жидкость. Поршни из цилиндров выдвигаются и давят на тормозные колодки, которые, в свою очередь, сдавливают тормозной диск, не позволяя ему вращаться. Так меняется скорость движения машины. Таким образом, корпус суппорта является основой рабочей тормозной системы ВАЗ 2107, без которой установка тормозных цилиндров и диска была бы невозможна. Здесь же следует отметить, что тормозные суппорты устанавливаются только на переднюю ось ВАЗ 2107.

Суппорт ВАЗ 2107. Стрелками показано расположение гидравлических цилиндров

Что касается стояночной системы ВАЗ 2107, то она устроена иначе. Её основа — большие тормозные барабаны с внутренними колодками, установленные на задней оси машины. Когда водитель после остановки машины тянет на себя рычаг ручного тормоза, тормозные колодки раздвигаются и упираются во внутренние стенки барабана, полностью блокируя вращение задних колёс.

Устройство заднего тормозного барабана серьёзно отличается от гидравлических тормозов на передних колёсах

Признаки неисправности тормозного суппорта

Признаков неисправности у тормозного суппорта ВАЗ 2107 не так много. Вот они:

автомобиль тормозит недостаточно быстро. Обычно это происходит из-за утечки тормозной жидкости. Уйти она может как через изношенные шланги, так и через гидравлические цилиндры, которые из-за износа утратили герметичность. Первый вариант проблемы решается заменой тормозных шлангов, второй — заменой повреждённого цилиндра;
постоянное торможение. Выглядит это так: водитель, нажав на тормоза, остановил автомобиль, а отпустив педаль тормоза, обнаружил, что передние колёса остались заблокированными. Происходит это из-за того, что поршни цилиндров заклинило в открытом положении и тормозные колодки до сих пор давят на тормозной диск, удерживая его на месте. В такой ситуации обычно меняют суппорт целиком, так как найти в продаже новые гидравлические цилиндры для «семёрки» становится с каждым годом всё сложнее;
скрип при торможении. Водитель, нажав на педаль тормоза, слышит тихий скрип, который может усиливаться с увеличением нажима. Если тормозить приходится резко и на большой скорости, то скрип переходит в пронзительный вой. Всё это говорит о том, что в суппорте полностью износились тормозные колодки, а точнее, покрытие этих колодок. Материал, которым покрыта лицевая часть колодки, обладает повышенной износостойкостью, однако и он в конце концов приходит в негодность, стираясь до основания. В результате тормозной диск сдавливается двумя стальными пластинами без защитного покрытия, что приводит не только к возникновению громкого скрипа, но и к повышенному нагреву суппорта.

Главный тормозной цилиндр

Он отвечает за передачу усилия нажатия педали к тормозным механизмам колес. Состоит из:

Цилиндра, который мысленно можно разделить на две части
Поршней, по одному на каждую часть. Уплотнительных манжет на них, чтобы среда, которую нужно сжать, не перетекала по поршню
Пружин, возвращающие поршни в исходное положение и передающие силу нажатия от одного к другому поршню
Пыльник, защищающий полость цилиндра от попадания грязи и вытекания из него тормозной жидкости (в случае повреждения манжет)

На корпусе есть пять штуцеров. Три из них соединены трубками с тормозами колес, два – с бочонком запаса тормозной жидкости. Вы можете спросить: «Почему контура два, а штуцеров три»? Два штуцера, они расположены рядом друг с другом, нужны для подачи жидкости на первый контур передних колес, по одной трубки на каждое колесо. На второй контур, на заднюю ось, идет одна, которая разделяется тройником на два задних тормозных механизма.

Принцип работы

Водитель жмет на педаль тормоза.
Через рычаг, диафрагму вакуумного усилителя, сила нажатия передается на поршни главного тормозного цилиндра.
Первым в работу вступает поршень, расположенный в первой части цилиндра. Он сжимаем жидкость, повышается давление в первом контуре, то есть, в системе передних тормозных механизмов
Это давление выталкивает передние тормозные цилиндры, которые прижимают колодки к тормозному диску. Начинается процесс торможения
По мере утапливания педали, сила нажатия первого поршня увеличивается. Она передавливает пружину, находящуюся между первым поршнем и вторым. Сила нажатия передается второму, который начинает перемещаться и сжимать тормозную жидкость в цилиндре.
Повышается давление во втором контуре. Оно передается на задние тормозные механизмы
Поршни рабочих цилиндров, которые находятся в барабанах задних колес, выталкиваются этим давлением и разводят задние колодки. Они прижимаются к барабану и в работу замедления вступают задние колеса.

Отпустив педаль тормоза, вся конструкция возвращается в исходное положение. Поршни главного цилиндра отходят на исходную позицию, давление в контурах уменьшается. Поршни рабочих цилиндров утапливаются во внутрь, освобождая колодки и тормозные диски.

В каждую камеру главного цилиндра подводится шланга с бочонка запаса жидкости. Это нужно для восполнения потерь в системе, если где-то есть утечки. Поэтому нужно постоянно контролировать уровень в бочке. Для этих целей в нем установлен поплавок, опускаясь ниже определенного уровня, замыкает электрические контакты и на приборной панели загорается сигнальная лампа о низком уровне тормозной жидкости.

Видео демонстрация принципа работы главного тормозного цилиндра Ваз 2107:

Неисправности

Основная проблема – выработка во внутренних стенках цилиндра и износ уплотнительных манжет. Вследствие этого, тормозная жидкость не сжимается с достаточным усилием, чтобы полностью передать силу нажатия педали на механизмы колес. Водитель чувствует, что педаль стала вялой. Чтобы сильнее затормозить, нужно глубже придавить педальку. При сильном износе она может провалиться полностью в пол и тогда тормоза пропадут вообще.

Реже всего ломаются внутренние пружины. На моей практике подобных случаев еще не было.

Пересыхают и лопаются уплотнительные кольца штуцеров. В этом случае неисправность можно увидеть визуально – весь главный тормозной цилиндр будет мокрый, тормоза потеряют «хватку». Часть давления будет выходить наружу, а не тормозные механизмы.

Такая же участь может постичь пыльник. Корпус вакуумного усилителя будет мокрый, но эффективность сильно не снизиться. Поэтому только визуальный осмотр и снижающийся уровень в бачке укажет на неполадки.

Замена колодок задних механизмов:

Работа проводится после того, как был снят тормозной барабан. Для этого снимают две шпильки тормозного барабана, и далее выполняют такие операции:

Снимают верхнюю пружину и нижнюю стяжку.
Демонтируют разжимную планку.
Освобождают заднюю колодку от лапки крепления троса ручника.
Вынимают шплинт крепления рычага передней колодки, и освобождают его.
Утапливают поршни тормозного цилиндра (может потребоваться выкручивание штуцера прокачки, для чего потребуется помощник).

Перед обратной сборкой обязательно проводят очистку барабана, корпуса тормозного цилиндра, неподвижный щиток тормозного механизма. Контролируют герметичность патрубков системы и отсутствие подтеков тормозной жидкости. Сборку механизма проводят в обратной последовательности, при этом тормозные колодки должны попасть в прорези поршеньков. Для установки стяжных пружин может потребоваться помощь напарника.

Среди операций обслуживания необходимо назвать замену тормозной жидкости. Делать это стоит каждый 60 тысяч пробега. Это связано со свойством впитывания тормозной жидкостью влаги из окружающей среды, и потерей основного её свойства – кипение при высокой температуре. Выполнить работу по замене тормозной жидкости удобнее, используя специальную установку, которая выкачает жидкость под действием вакуума. Такая замена будет более скорой и менее трудоёмкой.

Суппорт: демонтаж и установка узла на ВАЗ 2107

На передних колесах «семерки» установлены дисковые тормозные механизмы, отличающиеся высокой эффективностью. Каждый из узлов автомобиля ВАЗ 2107 имеет по два рабочих цилиндра, которые сводят колодки и зажимают находящуюся между ними деталь. Это приводит к прекращению вращения диска. В процессе эксплуатации происходит износ деталей и требуется замена неисправного суппорта новым.

Обычно причинной отказа узла становятся коррозионные процессы, стенок цилиндра и поршня. У исправного механизма они защищены от попадания влаги специальными резиновыми манжетами. Повреждение данных элементов ведет к попаданию влаги внутрь, со временем узел теряет подвижность и требуется его замена или квалифицированный ремонт. Восстановление работоспособности тормозного механизма может быть выполнено и самостоятельно.

Демонтаж узла

Для проведения ремонтных работ на тормозной системе автомобиля ВАЗ 2107 потребуются запасные части: суппорт в сборе или комплект цилиндров. Из инструмента потребуется: набор ключей, отвертки, пассатижи и молоток. Работы желательно организовать в гаражном боксе, для подсветки рабочего места используется переносная лампа. Ремонт тормозной системы выполняется в следующем порядке:

Передняя часть машины приподнимается домкратом и устанавливает на подпорку, колеса снимаются.
Производится тщательный осмотр суппорта и его очистка от загрязнений, ключом на «17» выкручиваем болт крепления тормозного шланга и сливаем жидкость в заранее приготовленную емкость.
Аккуратно разводим в стороны тормозные колодки при помощи отвертки, при этом усилие прилагается к металлическим деталям основания. Выколоткой подходящего размера выбиваются направляющие и вытаскиваются колодки.
Выворачиваем болты крепления корпуса к кулаку, тем самым высвобождая механизм, и снимаем его с тормозного диска.

Замена неисправных цилиндров, установленных в пазах суппорта, осуществляется путем его выбивания. Ремонт желательно производить в тисках, предварительно обработав пазы специальной проникающей жидкость. Установка новых цилиндров обычно не вызывает особых сложностей, они вставляются в корпус и досылаются до упора при посредстве молотка и выколотки из мягкого металла.

Установка тормозного механизма и прокачка системы

Восстановленный суппорт автомобиля ВАЗ 2107 надевается на диск и закрепляется при помощи болтов к поворотному кулаку. В зазор вставляются колодки и фиксируются направляющими пружинами, при необходимости выполняется замена деталей новыми. На место монтируется тормозной шланг и трубка, а система заправляется жидкостью до установленного уровня. Ремонт тормозного механизма заканчивается прокачкой для удаления из системы.

Данный процесс на автомобиле ВАЗ 2107 осуществляется следующим образом: на ниппель рабочего цилиндра надевается шланг подходящего диаметра. Другой его конец опускается в емкость с жидкостью. Помощник садится за руль и несколько раз нажимает на педаль тормоза и удерживает ее в таком положении. Ключом отпускаем ниппель и выпускаем воздух. Действие повторяем до тех пор, пока в емкости не прекратится появление пузырьков.

Неисправен поршень (цилиндр)

Плохое качество тормозной жидкости, возникновение ржавчины на поверхности при разрыве пыльника хотя бы одного поршня (цилиндра) или в результате длительного простоя машины влекут за собой его частичное заклинивание.

Это изначально будет слышно при задержке его срабатывания, когда колодки начнут стучать о диск. Для того чтобы своими руками сделать ремонт в данном случае необходимо разобрать суппорт и вытащить ржавый поршень, делать это нужно, после того как будут откручены направляющие и снят пыльник и стопорное кольцо.

Если цилиндр еще хоть слегка ходит, то выдавить его можно с помощью компрессора, вставив шланг в отверстие для подачи тормозной жидкости. Также это можно сделать, предварительно не отсоединяя корпуса от системы тормозов просто нужно нажать на педаль, после чего созданное давление выдавит цилиндр из его посадочного места. Если же он намертво заклинил, то превентивной мерой может стать отмачивание его в бензине и другой аналогичной жидкости.

Стоит учитывать, что поршень заднего суппорта не вынимается, а просто выкручивается по резьбе круглогубцами или аналогичным инструментом. После этого нужно вымыть посадочное гнездо цилиндра и зачистить его от грязи и ржавчины. Также стоит поступить и с самим поршнем (цилиндром). Далее нужно вставить цилиндр на место. Нелишним будет при сборке заменить его пыльник новым. Об этом более обстоятельно можно посмотреть в приложенном видео.

Регулятор давления

Он установлен в приводе задних колес и не только распределяет жидкость на механизмы, он еще и предотвращает возможный занос из-за разных усилий на механизмах. Производится это путем ограничения подачи давления в механизмы, в зависимости от положения кузова авто относительно моста.

Привод регулятора выполняется от тяги, один конец которой закреплен на заднем мосту, при этом сам же он закреплен на кузове. При увеличении нагруженности на заднюю ось, кузов меняет положение относительно моста, в результате тяга давит на поршень регулятора, из-за чего производится регулировка давления, подаваемого на механизмы.

Стояночный система

Она хоть задействует механизм колес задней оси, но никак не связана с рабочим механизмом. В качестве привода у него используется трос, подсоединенные к ручнику, находящемуся в салоне авто.

Под авто этот трос делиться на две части, идущие в механизмы задней оси. Внутри концы троса соединены с рычагом привода, а тот в свою очередь – с распорной планкой. Рычаг привода соединен с одной из колодок.

Читать также: Митсубиси горячая линия телефон

При задействовании ручника, трос тянет за рычаг, а поскольку тот упирается в планку – происходит разжатие колодок. Зубчатый сектор ручника при этом фиксирует положение рычага, при котором колодки разведены.
