Описание и назначение

Противоскрипные пластины по-другому называются балансировочными. Их основная роль состоит в перераспределении усилия от тормозного поршня по всей поверхности колодки. В случае попадания пыли или грязи при отсутствии таких пластин возможен незначительный перекос колодки. Это практически всегда вызывает неприятный звук со стороны тормозов. Вот поэтому пластины и получили название противоскрипных.

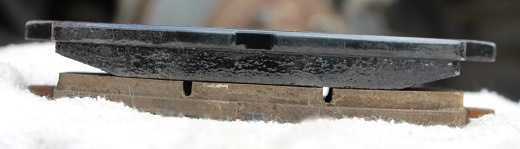

Внешне они состоят из двух частей и выполнены из тонкого металла (жести). Пластинки повторяют контуры тормозной колодки, а располагаются они с ее нерабочей стороны, ближе к поршню. Та часть, которая входит в контакт непосредственно с тормозным поршнем, имеет вид сплошной пластинки. Другая же, которая прилегает к колодке, гофрированная. Это как раз необходимо для возможности равномерно распределить усилие при наличии загрязнения.

Из чего делается?

Материал применяется самый обычный и простой. Это тонкие металлические куски (обычно из стали или жести) вырезанные по контуру колодки. Как вы догадались, их применяют с нерабочей – внешней стороны (то есть не с фрикционной), они упираются в поршень или ответную часть.

Некоторые производители их вообще не устанавливают, другие кладут в комплект одну штуку, третьи две + специальная смазка.

По форме также могут быть глобальные различия – иногда это обычная ровная плоскость (обычно прилегает к самому поршню). Но бывает, что делается с прорезями (применяется на обратной стороне). Как говорил выше – в комплекте могут идти сразу обе, то есть и ровная и гофрированная.

Стоит ли использовать пластины?

С одной стороны, даже без накладок иногда водитель не слышит никаких звуков, и его это не беспокоит. Материал деталей мягкий и проверенный. Но с другой стороны, защитить колодки от перекоса и от загрязнений невозможно. Именно поэтому многие автовладельцы используют пластины, способные взять на себя борьбу с перечисленными проблемами.

Противоскрипные накладки помогают многим, но не всегда. К сожалению, при покупке дешевых вариантов ждать чуда не приходится. Чтобы накладки действительно работали, необходимо приобрести более дорогие модели. Также изделия не помогут, если у водителя «накрывается» поршень, либо суппорта клинит. Здесь проблема совершенно в другом, требуется ремонт, а не установка накладок.

Противоскрипные пластины тормозных колодок: значение, материал, как сделать своими руками

Процесс торможения автомобиля довольно сложный с точки зрения воздействия на элементы тормозной системы. При торможении детали трутся друг о друга, выделяется тепло, и при неидеальном состоянии тормозов может появляться скрип.

При этом проблема с возникновением скрипа в процессе торможения машины актуальна не только для бюджетных моделей, но и для автомобилей представительского класса. Чтобы избежать появления скрипов при торможении, производители комплектующих для автомобилей выпустили на рынок противоскрипные пластины для тормозных колодок.

При их установке, тормозные диски и колодки перестают скрипеть во время торможения автомобиля. Рассмотрим подробнее, как работают антискрипные пластины, и каким образом их можно сделать своими руками.

1. Зачем нужны противоскрипные пластины для тормозных колодок 2. Из чего делаются противоскрипные пластины 3. Нужно ли использовать противоскрипные пластины 4. Можно ли сделать противоскрипные пластины своими руками

Зачем нужны противоскрипные пластины для тормозных колодок

Рекомендуем прочитать: Какие выбрать тормозные колодки: основные отличия и осмотр в магазине

Как было отмечено выше, установка подобных пластин позволяет устранить скрипящий звук при торможении машины. Это достигается за счет поглощения пластинами возникающих вибраций. Устанавливая пластины на тормозные колодки, удается устранить перекосы и ровно передать тормозное усилие при воздействии на педаль тормоза от поршня суппорта по всей поверхности элемента.

Как известно, перекос колодки возникает практически на всех автомобилях при эксплуатации. Его появление зависит от того, насколько активно на направляющие суппорта попадает песок, влага и другие элементы. Из-за перекоса и возникает скрип, и ему противодействуют рассматриваемые пластины.

Еще одна проблема, которую решают противоскрипные пластины, это вхождение в резонанс тормозной колодки и диска при торможении. Как известно, в процессе торможения диск и фрикционный слой прилегают друг к другу неравномерно, особенно если поверхности эксплуатируются давно и порядком износились. Из-за неплотного прилегания возникают вибрации, которые человек слышит в качестве скрипа. Соответственно, чтобы избавиться от возникновения вибрации и скрипа, нужно воздействовать на фрикционный слой. Пластины (чаще всего вместе со специальной смазкой) позволяют изменить частоту и препятствуют прохождению звука.

Обратите внимание: Что касается смазки, которая используется вместе с противоскрипными пластинами. Лучше использовать специальные тугоплавкие синтетические смазки для тормозной системы

После затвердевания они преобразуются в слой, напоминающий резину, который препятствует возникновению колебаний и звуков.

Из чего делаются противоскрипные пластины

Противоскрипные пластины представляют собой тонкий металлический кусок, вырезанный по форме тормозной колодки. Чаще всего для создания пластин используется металл – нержавеющая сталь или жесть.

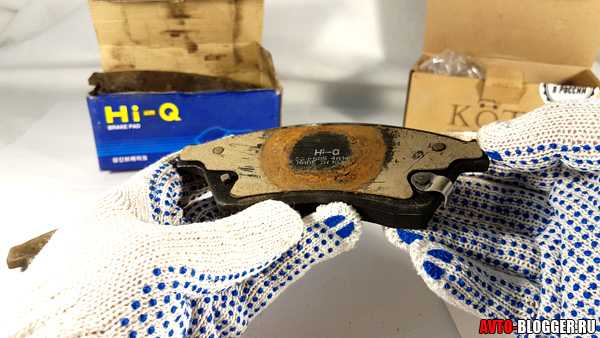

Устанавливаются противоскрипные пластины на тормозную колодку с обратной стороны, то есть не с фрикционной. Таким образом, непосредственно пластины упираются в поршень или ответную часть.

Обратите внимание: Многие крупные производители тормозных колодок изначально устанавливают противоскрипные пластины на деталь. Некоторые из них кладут противоскрипные пластины в комплект или даже не одну штуку (2,3, а также смазку), чтобы владелец автомобиля сам мог принять решение о необходимости установки пластины

Стоит отметить, что противоскрипные пластины вырезаются по форме колодки, но при этом они могут отличаться друг от друга. Бывают пластины с прорезями, которые устанавливаются на обратной стороне. Если же плоскость пластины ровная без надрезов и по площади совпадает с колодкой, ее устанавливают непосредственно к поршню.

Нужно ли использовать противоскрипные пластины

Как было сказано выше, в первую очередь пластины направлены на устранение неприятного звука при торможении автомобиля. На эффективность торможения пластины особо не влияют. Отсюда можно сделать вывод, что если ваш автомобиль не издает неприятный скрип при торможении, нет смысла устанавливать рассматриваемые пластины.

Но важно понимать, что скрип может появиться не сразу после начала эксплуатации новых колодок, а, например, через 5-10 тысяч километров из-за воздействия внешней среды, которая выразятся в ржавление и окисление направляющих. В такой ситуации можно установить пластины, чтобы избавиться от перекоса и неприятного звука

Определяем изношенность колодок

Если слышен визг при торможении, то, вероятно, в тормозах нужно что-то заменить, обычно это колодки. Предполагается, что диски изнашиваются в два раза медленнее, чем колодки, поэтому диски обычно необходимо заменять каждый второй раз при замене колодок. Штангенциркуль — лучшее решение для измерения износа обоих компонентов. После снятия колеса можно проверить, сколько колодок и дисков еще можно стереть.

Еще один тревожный симптом — вибрация при торможении. Здесь, однако, нужно сделать поправку на тот факт, что геометрия подвески также могла быть «изношенной» — но сначала стоит проверить тормоза, потому что их состояние можно оценить быстрее, проще и без дополнительных затрат.

После установки новых колодок важно очень осторожно обращаться с ними в течение первых 100-200 км, чтобы они приспособились к дискам. Их немедленное зажатие при резком торможении может вызвать коробление, растрескивание, спекание и разрушение дисков. Теоретически колодки и диски идеально подходят друг к другу

На практике диски имеют микроскопические кривые и неровности, как и колодки. Это невозможно увидеть невооруженным глазом и измерить без использования специализированных, очень точных инструментов

Теоретически колодки и диски идеально подходят друг к другу. На практике диски имеют микроскопические кривые и неровности, как и колодки. Это невозможно увидеть невооруженным глазом и измерить без использования специализированных, очень точных инструментов.

Грязь на колесных дисках — видимое явление, указывающее на чрезмерный износ колодок. При движении пыль с проушин скапливается на колесных дисках – это нормально. Но когда её слишком много, возникает проблема. Либо колодки слишком изношены и быстро изнашиваются, либо их качество низкое, либо водитель ездит слишком грубо. В любом случае их состояние стоит проверить.

Колодки можно разбить. Это редко, но возможно. Если человек нажимает педаль тормоза до упора во время очень быстрой езды или при спуске с холма все время держит ногу на педали тормоза, то он может повредить колодки. Если трение очень сильное и температура превышает предельное значение, поверхность колодок может запекаться. Затем создается особый стеклообразный слой, предотвращающий торможение, потому что он скользит по диску. Затем обычно меняют и колодки, и диски.

Когда и как часто нужно менять тормозные колодки

Руководство по эксплуатации каждого автомобиля предписывает регулярно, например через каждые 10—15 тысяч км пробега контролировать состояние тормозов и колодок в частности. Проще всего делать это во время сезонной смены шин.

Через окно в суппорте проще всего оценить толщину фрикционной накладки Хотя сверху со стороны внешней поверхности тормозного диска тоже видно неплохо

Колодки могут износиться естественным образом или прийти в негодность по ряду других причин.

Естественный износ — это когда фрикционная накладка постепенно стирается и становится тоньше. В руководстве по эксплуатации автомобиля указывают минимально допустимую толщину накладки. Если она достигла или почти достигла этого значения, колодки меняют. Тормозная система сконструирована так, что колодка работает одинаково эффективно при разной толщине фрикционной накладки.

Мы уже говорили, как важен ее состав, но есть ряд факторов, которые влияют на скорость износа тормозных колодок:

Стиль вождения. Любитель резко разгоняться на зеленый и не менее резко оттормаживаться на красный поменяет больше комплектов колодок, чем тот, кто ездит спокойно.
Условия эксплуатации автомобиля. Если он преимущественно двигается по трассе, колодки работают реже, а значит, и стираются медленнее.
Загрузка автомобиля. Если ездить на семиместном кроссовере большой семьей или постоянно возить на машине кирпичи или мешки с цементом, колодки сотрутся быстрее.

Во многих автомобилях — в основном европейского и американского производства — предусмотрели возможность использования датчиков износа. Датчик стирается вместе с фрикционной накладкой: как только ее толщина подходит к минимально допустимой, в датчике перетирается металлическая перемычка, контакт размыкается и на приборной панели загорается предупреждение, что колодки пора поменять. В зависимости от модели автомобиля датчик может быть запаян внутрь фрикционной накладки, а может устанавливаться отдельно.

Есть более простой вариант: на японских и корейских автомобилях вместо датчиков могут применять «скрипуны» — это такая металлическая скоба. Как только фрикционная накладка стирается, «скрипун» начинает соприкасаться с тормозным диском. Когда машина двигается — скрипун работает: издает терпимый, но неприятный звук.

Колодки, которые износились естественным образом. Полоса металлического оттенка с верхнего края говорит о сильно изношенном тормозном диске

Бывают случаи, когда колодки приходится менять задолго до того, как они износятся. Вот некоторые из них:

поверхность, которая соприкасается с тормозным диском, может перегреться и остекленеть. Так бывает с некачественными колодками или в случае, если колодки не обкатали — резко оттормозились на них сразу после установки;
фрикционная накладка может треснуть, рассыпаться или отклеиться от металлической пластины. Этого можно ожидать от поддельных или очень дешевых колодок;
колодка с внешней стороны износилась сильнее, чем с внутренней или наоборот, либо износ получился неравномерным: с одного края колодки накладка три миллиметра, с другой — пять. Это признак проблем с тормозным механизмом.

Колодки всегда меняют комплектом, то есть на всей оси, даже если повреждена всего одна из четырех колодок.

Также колодки необходимо менять при замене тормозных дисков — это в любом случае, даже если они почти новые. Они очень быстро притираются к старому тормозному диску, фрикционная накладка в месте контакта становится выпуклой. Такая колодка будет очень плохо контактировать с полотном нового тормозного диска: тепло при трении будет распределяться неравномерно, появятся очаги локального перегрева, и диск придет в негодность. А значит, придется покупать новые диски, новый комплект колодок и еще раз платить за замену всего этого.

Про резонанс и смазку

Знаю, сейчас многие начнут писать – хочется подробнее услышать про резонанс диска и самой фрикционной накладки. Собственно это ни для кого не секрет, что при торможении фрикционный слой прилегает не равномерно к поверхности диска (особенно часто такое происходит, когда поверхность уже порядочно изношена). Точнее он может вибрировать и издавать высокочастотные звуки, которые улавливает наше ухо в виде скрипа.

Чтобы от него избавиться, нам нужно изменить частотность этих звуков, то есть либо что-то менять именно с фрикционным (мягким) слоем – бывает, его пропиливают посередине или же стачивают по краям.

НО ИМЕННО ДЛЯ БОРЬБЫ С РЕЗОНАНСОМ – очень эффективны противоскрипные элементы, особенно если нанести смазку на внешнюю поверхность колодки и прижать еще пластиной. Получается импровизируемый пирог

Пару слов про смазку, используются специальные, тугоплавкие, затвердевающие (не буду рекламировать компании не суть). Они образовывают на внешней стороне своего рода прорезиненный слой, который гасит все колебания и в том числе и звуковые.

Если очень сильно утрировать – попробуйте кинуть камень в металлическую ванную, у вас будет эффект колокола. А теперь проложите дно резиновыми ковриками, и опять бросьте – такого шума уже не будет. Также работают и антискрипные пластины.

Руководство по установке: направленные тормозные колодки

Итак, у вас возникли проблемы при торможении или вы просто хотите повысить эффективность. Пора заменить тормозные колодки. Но знаете ли вы, как это сделать и что вам понадобится?

Соберите все, что вам понадобится

Перед началом работы проверьте, чтобы у вас под рукой были все инструменты, запасные детали и материалы, которые вам понадобятся. Вероятно, это будут:

Инструменты:

Отвертка 4 в 1
С-образные фиксаторы
Аккумуляторная дрель
Ветошь
Ключ-трещотка с набором головок
Проволочная щетка

Запасные части:

Направленные тормозные колодки
Тормозные диски
Противоскрипные пружины

Материалы:

Виниловая трубка 1/4 дюйма
Очиститель тормозов в аэрозольном баллоне
Синий и красный резьбовой герметик
Стеклянная емкость
Проволока
Смазка Nickel Anti-Seize
Полировочные насадки
Синтетическая высокотемпературная смазка для тормозов
Спрей-растворитель ржавчины

Снимите колесо

Всегда удобно работать на одной стороне одновременно. Так вы можете ясно определить точное положение всех зажимов, упругих пластин и других деталей.

Ваша первая задача — ослабить колесные болты, пока колесо находится на земле. Затем поднимите одну сторону автомобиля, поставив домкрат под двигатель для дополнительной безопасности. Полностью снимите колесо.

Выверните болты и снимите тормозной суппорт

Ослабьте болты крепления суппорта и прокачной винт суппорта. Слегка измените положение прокачного винта суппорта.

Отведите суппорт от диска и положите его поверх кронштейна суппорта.

Вдавите поршень внутрь суппорта

Подсоедините один конец дренажной трубки к прокачному винту и опустите другой конец в стеклянную емкость. Откройте прокачной винт и вдавите поршень внутрь суппорта так, чтобы жидкость могла выйти наружу. После этого затяните прокачной винт и отсоедините дренажную трубку. Прикрепите суппорт к спиральной пружине или стойке подвески проволокой так, чтобы он не болтался, пока вы работаете с тормозом.

Снимите кронштейн суппорта

Обратите внимание, покрыты ли болты кронштейна суппорта синим или красным резьбовым герметиком. Потом, при установке болтов на место, вам нужно будет заново нанести его на резьбу

Снимите тормозной диск

Снимите установочный винт диска. Зачастую это бывает сложно. Тогда сначала нанесите спрей-растворитель ржавчины и подождите не менее 15 минут, а затем попытайтесь снять винт. После снятия винта снимите диск со ступицы.

Очистка крайне важна

Неправильная очистка и установка являются непосредственной причиной жалоб на тормозную систему, включая жалобы на шум и вибрацию. Правильная очистка и установка означают следующее:

Удаление всей ржавчины с кронштейна тормозного суппорта;
Очистка болтов суппорта очистителем тормоза в аэрозольном баллоне, проверка на предмет коррозии (замена при наличии коррозии);
Замена противоскрипных пружин и любых других изношенных деталей;
Смазка болтов и установка новых резиновых чехлов;
Удаление всей ржавчины и грязи со ступицы колеса. Полировочная насадка на дрель облегчит и ускорит работу;
Очистка новых дисков и покрытие аэрозольным очистителем тормозов в качестве профилактической меры. Рекомендуется отмывание в горячей воде с мылом жесткой щеткой и полная просушка.

Сборка

Пора собирать тормоз. Установите тормозной диск на ступицу, совместите отверстие установочного винта диска с резьбовым отверстием в ступице. Затяните винт (усилие см. в руководстве по эксплуатации), нанесите нужный резьбовой герметик на болты кронштейна суппорта и установите на место кронштейн суппорта.

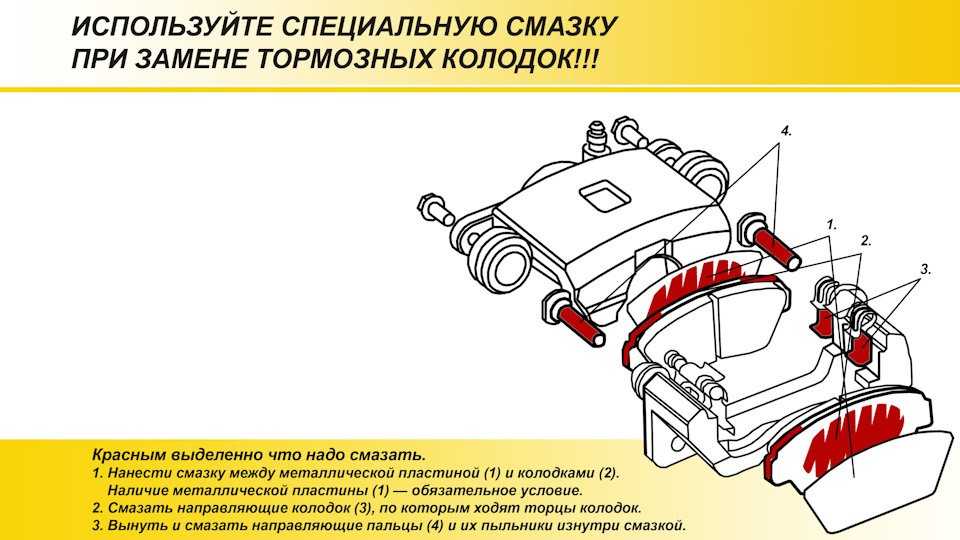

Нанесите тонкий слой смазки для тормоза на обратную сторону противоскрипных пластин, установите их на место (см. подробнее про тормозные колодки с фаской и с серповидной выемкой) и установите упругие пластины. Установите суппорт на место.

Окончание работ

Для завершения установки опустите автомобиль, пока шины не коснутся земли. Выставьте половину требуемого момента на динамометрическом ключе (см. руководство по эксплуатации) и затяните колесные болты перекрестно. Выставьте полный требуемый момент на динамометрическом ключе и затяните зажимные гайки аналогичным перекрестным образом. Полностью опустите автомобиль и уберите домкрат.

Теперь повторите действия для другого тормоза на этой же оси. Рекомендуется всегда одновременно заменять тормозные колодки на колесах на одной оси.

Испытания также важны. Не заводя двигатель, несколько раз нажмите педаль тормоза, пока не почувствуете сопротивление. Затем выполните пробную поездку на низкой скорости для проверки работоспособности тормозной системы. И, наконец, посмотрите в руководстве по эксплуатации, не указаны ли особые способы притирки новых тормозных колодок для вашего автомобиля.

Из чего делаются?

Давайте посмотрим, из чего делают противоскрипные пластины. При выборе материала смотрят на несколько вещей. В первую очередь они должны быть прочными, ведь давление со стороны суппорта достаточно велико. Также эти элементы не должны иметь никаких проблем с коррозией, ведь на колеса постоянно попадает вода и реагенты, поэтому риск возникновения ржавчины достаточно большой. Как итог, далеко не все материалы подходят для этой цели.

Наилучшими вариантами для создания этих пластин является нержавеющая сталь, а также оцинковка. Но, последний вариант значительно хуже. Просто оцинкованная сталь не настолько прочная. Также у нее возникает проблема со сдиранием защитного слоя. Поэтому, оптимальным вариантом является именно нержавейка. В некоторых случаях используют цветные металлы, например, бронзу. Но, она имеет ряд недостатков. В частности, она менее плотная, что отрицательно сказывается на эффективности детали. Помимо этого, бронза достаточно дорогой материал, и не всегда ее рационально применять для расходных компонентов.

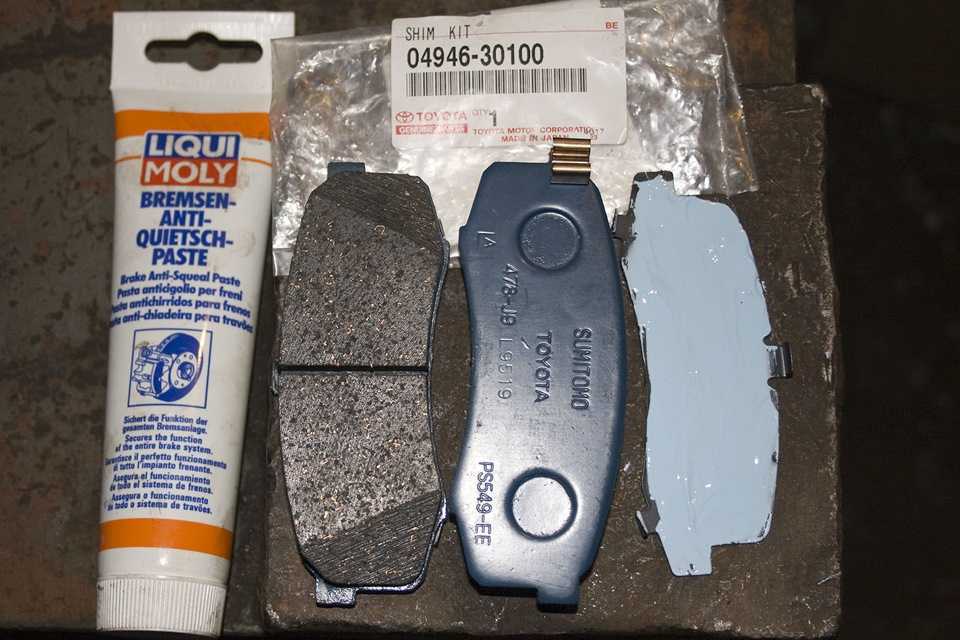

Сейчас в продаже можно найти готовые варианты подобных пластин, причем производители у этой детали могут быть разными. Например, Honda предлагает, как универсальные пластинки, которые подходят для любых моделей, так и оригинальные, подходящие под конкретную модификацию. У некоторых других марок имеются в рем. комплектах пластинки, что рассчитаны на несколько моделей, которые созданы на одной базе.

Если вы нашли пластины в магазине, то обязательно уточните для каких автомобилей они предназначены. Лучше брать созданные под вашу модель машины, но можно приобретать и универсальные варианты. Всегда берите эти детали на все колеса сразу.

Обратите внимание на материал, из которого выполнена эта деталь, лучше всего покупать пластинки из нержавейки, они будут служить значительно дольше. Не стоит брать китайские детали, эти запчасти зачастую очень некачественные, что приведет к необходимости быстрой их замены

Как правило, в обычных магазинах таких комплектующих не найдешь, поэтому оптимальным способом будет заказ противоскрипных пластинок через интернет.

Можно ли сделать своими руками

Начну вот с чего, прежде чем бежать за куском металла и выпиливать своими руками. Посмотрите их в продаже, бывает такое — что некоторые производители продают отдельно противоскрипные пластины – универсальные (если не ошибаюсь, NISSAN продает даже оригинальные отдельно). Причем стоят они не так дорого и зачастую подходят для различных фирм. Еще один момент – берите сразу две (на обе стороны), чтобы потом не бегать и не искать другую.

Теперь для тех кто хочет сделать сам. Ничего сложного нет, помните — форма должна повторять очертания тормозного элемента, не выходить за ее края иначе она будет мешать при торможении.

Какой выбрать металл, некоторые используют обычную сталь, толщиной в 1 мм, однако большой минус — что она очень быстро сгниет, от влаги и соли на дорогах. Поэтому я вам советую брать либо нержавеющую сталь, либо кусок жести, можно той же толщины в 1мм, больше 2мм не рекомендуется, будет толстой – нам это не нужно.

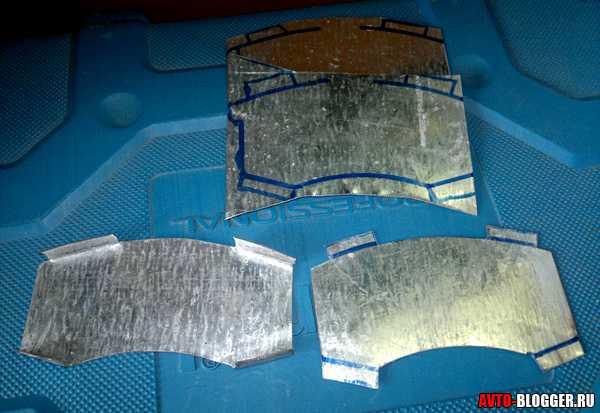

Берете карандаш, прикладываете на лист из которого будете изготавливать, обводите колодку – берете ножницы по металлу и вырезаете – ВСЕ! Вот так вот легко и просто.
