Замена кпп lada kalina sedan (ваз калина)

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом

Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Внутри механизма можно найти также ведомые подшипники, синхронизаторы. Когда проводится замена кулисы своими силами, эта деталь тоже может быть заменена. Этого требует и ремонт карданчика кулисы КПП.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

• Штока переключателя.
• Шаровая опора.
• Рычаг.

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Обслуживание коробки передач предполагает использование отвёртки для снятия необходимых деталей. Но нужно будет приобрести оправку с нужными параметрами, чтобы провести прессовку.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.

Какие подшипники стоят на МКПП Калины

За время выпуска автомобилей «Лада Калина» обоих поколений, их коробки передач много раз модернизировали, ведь жалобы на низкую надежность и некачественную работу были обоснованы, причем завод официально признавал проблему. Улучшения касались и подшипников, инженеры меняли их типы (закрытый или открытый, а также модификации, используя разные модели), но кардинально решить проблему не смогли.

Если вы владелец Lada Kalina, то знаете, что надежность МКПП этой машины заметно ниже, чем у большинства бюджетных иномарок.

Вне зависимости от года выпуска или объема двигателя, для замены подшипников в КПП на «Калине 1–2» вам потребуются размеры этих деталей, ведь все они взаимозаменяемы:

• передний первичного – 25х52х15;
• задний первичного – 25х62х17;
• передний вторичного – 25х62х17;
• задний вторичного – 25х62х17;
• подшипники дифференциала, 2 шт. – 35х72х18,25.

Все размеры указаны в мм по формуле внутренний диаметр/наружный диаметр/высота. Помимо подшипников валов в МКПП есть еще игольчатые подшипники шестеренок передач, но их замену производят только во время капремонта агрегата.

Разборка и сборка коробки передач Лада Гранта (ВАЗ 11183, 21116)

Снаружи очищаем ее от грязи (не допускайте попадания грязи внутрь коробки).

Для удобства дальнейшей разборки коробки передач навинчиваем на крепежную шпильку картера сцепления две гайки…

…и выворачиваем шпильку из картера сцепления. Устанавливаем коробку передач на верстак картером сцепления вниз.

Вынимаем из отверстия картера пружину фиксатора…

…и снимаем кронштейн.

Постукивая молотком с пластмассовым наконечником или обычным молотком через оправку из мягкого металла по приливам крышки…

…снимаем ее со шпилек. Для отворачивания гаек валов необходимо застопорить валы от проворачивания, включив сразу две передачи. Для этого, вдавив до упора шток переключателя передач, включаем III передачу.

Через выколотку из мягкого металла наносим удар по вилке, включая V передачу.

Бородком выправляем места кернения буртиков гаек первичного и вторичного валов.

Поддев отверткой ведомую шестерню V передачи, снимаем узел V передачи в сборе.

Вынимаем вилку включения V передачи. Пометив положение блокирующего кольца синхронизатора относительно муфты…

…снимаем шестерню V передачи с блокирующим кольцом синхронизатора.

Снимаем блокирующее кольцо синхронизатора.

Вынимаем упорную пластину синхронизатора.

Отверткой поддеваем втулку ведомой шестерни V передачи…

…и снимаем ее с вторичного вала.

В зазор между упорной пластиной и ведущей шестерней V передачи вставляем одну или две отвертки. Поддевая отверткой (отвертками) шестерню…

…спрессовываем ее с первичного вала.

Снимаем с вторичного вала упорное кольцо.

Ударной отверткой с крестообразным наконечником PH3 отворачиваем четыре винта крепления упорной пластины подшипников. Под головками винтов установлены специальные стопорные шайбы.

Вынимаем из гнезд пружины…

…и извлекаем магнитной отверткой шарики фиксаторов. Двумя отвертками разжимаем концы стопорного кольца заднего подшипника первичного вала…

…и вынимаем кольцо из проточки картера. Аналогично снимаем стопорное кольцо заднего подшипника на вторичном вале.

Вставив в паз на стыке привалочных плоскостей картеров отвертку, аккуратно приподнимаем картер коробки передач…

Вынимаем из углубления картера сцепления магнит.

Приподнимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.

…и отверткой выводим рычаг штока из зацепления в механизме переключения передач.

Поднимаем шток вверх и выводим вилку из проточки скользящей муфты синхронизатора.

Поворачивая шток вилки включения V передачи, выводим рычаг штока из зацепления в механизме переключения передач.

Вынимаем ось промежуточной шестерни передачи заднего хода.

Вынимаем промежуточную шестерню передачи заднего хода.

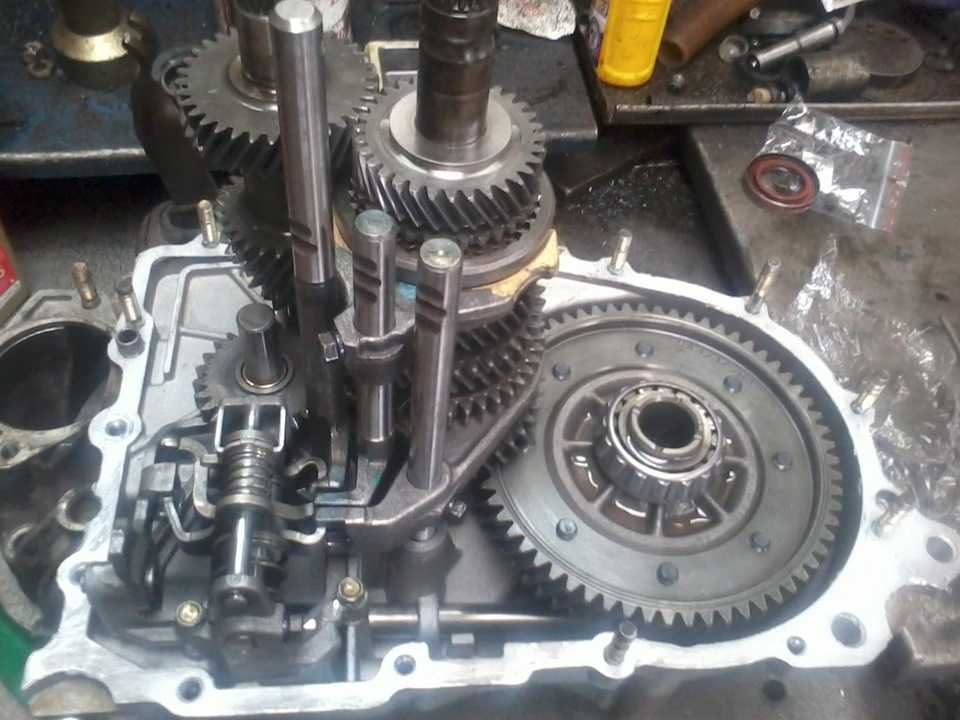

Вынимаем одновременно первичный и вторичный валы из роликовых подшипников картера сцепления.

Сдвигаем защитный резиновый чехол с шарнира штока…

Снимаем со штока шарнир… …и защитный чехол шарнира.

Если требуется снять переключатель передач или его шток…

Отверткой извлекаем из сепаратора ролики переднего подшипника вторичного вала.

Вынимаем сепаратор подшипника.

Зацепив крючком ударного съемника буртик наружного кольца подшипника…

…выпрессовываем наружное кольцо подшипника.

Извлекаем маслосборник. Таким же образом выпрессовываем наружное кольцо подшипника первичного вала.

Подходящим отрезком трубы выбиваем из картера сцепления…

…сальник привода колеса.

Через бородок наносим удары в торец наружного кольца подшипника дифференциала…

…и выпрессовываем кольцо. Таким же образом выбиваем сальник и наружное кольцо подшипника дифференциала из картера коробки передач. Вынимаем регулировочное кольцо.

Видео по теме «lada Granta. Разборка и сборка коробки передач»

Лада Гранта – ремонтируем коробку передач

Ремонт КПП LADA (Приора 2014 г.в., пробег 74 ткм) — субъективные размышления

ремонт коробки передач ваз 2109,2110,2112,2114,2170,1118.

Дифференциал.

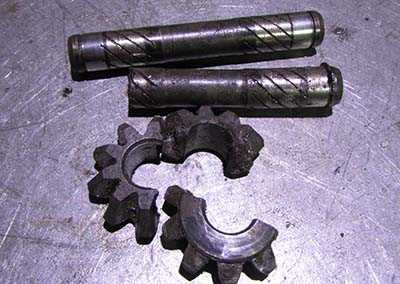

Болезнь этих кпп разрушение сателлита или оси сателитов, что практически всегда ведет к пробою картера сцепления, поэтому проверте ось сателлитов и отверстия в сателлитах. При значительных зазорах будет клацать при сбросе газа и разгоне, а в конечном итоге приведет к разрушению. Хотя в последнее время попадаются коробки в которых разрушаются сателлиты несмотря на отсутствие видимой глазом выработки. Просто разламывается сателлит и пробиват дыру в кпп. Увы, такое качество.



В коробке дифференциала нужно проверить отверстие под ось сателлитов, иногда оно значительно изношено:

Так же нужно осмотреть внутреннюю часть коробки дифференциала и полуосевые шестерни, бывает, что значительно изношены:

На шестернях могут быть задиры и нагартовывание металла:

Как заменить масло в коробке передач на ВАЗ 1117-ВАЗ 1119?

Примечание! Прежде чем начать, хотелось бы вам рассказать как можно сделать приспособление при помощи которого нужно заливать масло в коробку, плюс его заключается в том, что он заменяет шприц для заливки масла (То есть шприц покупать уже не нужно), делается это приспособление из подручных средств и очень быстро, в начале воронку или же бутылку (2-х литровую) найти придётся (На фото бутылка как вы уже успели заметить), после нахождения (Если это бутылка то разрежьте её как на фото показано) нужно будет шланг подходящего диаметра найти и соединить его с горлышком бутылки либо воронки, всё это дело потом обмотать скотчем или же хорошей плотной изо-лентой, так чтобы всё держалось и можно считать что приспособление собрано, без траты денежных средств и своими руками (Что очень радует), если потом воронка будет нужна, то её после всех операций отмыть можно будет или чтобы не заморачиваться, найдите бутылки и используйте её вместо воронки!

Сливание: 1) Сперва к коробке нужно будет добраться, где она находится мы уже вам показывали, поэтому либо автомобиль на яму загонять придётся, либо же поднимать его домкратом (Домкратом если будете поднимать, то оба передних колеса вывешивайте и проследите за тем чтобы передняя часть ровно висела, потому что если на бок она завалится, тогда масло из коробки не сможет всё вылиться так как оно в уголок в картере забьётся от того что автомобиль стоит не ровно), после чего убедитесь что защита вам позволяет добраться до сливной пробки (Эта пробка показана на фото ниже, она отворачивается на нём), если же не позволяет, тогда снимайте её выкрутив все болты и гайки и опять же подбирайтесь к этой пробки, после того как подберётесь, очистите её металлической щёткой от грязи чтобы во внутрь коробки эта грязь не попала и отверните полностью пробку, подставив под неё при этом ёмкость.

Источник

Интересные факты

Рассмотрим интересные факты, которые удалось узнать о новой коробке передач Лада Гранта:

• КПП ВАЗ-2181 не будет устанавливаться на Приору, поскольку конструкторы посчитали, что это будет не рентабельным переделывать всю конструкцию силовых агрегатов.
• Стоимость Лада Гранта и Калина 2 увеличилась на 5000-7000 руб. с внедрением новой КПП в автомобиль.
• Согласно отзывам автовладельцев, первые экземпляры КПП с тросовым приводом были не совсем удачными и имели достаточно много недоработок: вибрация становилась слышимой после 70-80 тыс. пробега, вой коробки, повышенный износ деталей и прочее. На основании этого, завод-изготовитель внес коррективы в конструкцию и улучшил характеристики, но у многих автовладельцев впечатление от КПП с тросовым приводом ВАЗ-2181 осталось негативное.
• Завод АВТОВаз продолжает разработку и модернизацию новой КПП, которая станет вторым поколение тросовых коробок передач. Устанавливать ее планируется на 2-е поколение Лада Гранта, которая сейчас идет в разработке. Конструкторы обещают, учесть опыт, полученный при разработке первого поколения и не допустить такой оплошности во второй раз.

Особенности конструкции, устройство коробки передач на автомобиле Лада Калина Lada Kalina ВАЗ 1118

Свет на дороге: характеристики и правила замены фар лады калины

Первичный вал 29 (рис. 5.2) коробки передач выполнен в виде блока ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Вторичный вал 25 полый, со съемной ведущей шестерней 3 главной передачи. На вторичном валу коробки передач расположены ведомые шестерни 16, 18, 19, 21, 23 и синхронизаторы 17, 20, 24 передач переднего хода. Передние подшипники 4, 31 валов роликовые, задние 22, 28 — шариковые. Под передним подшипником вторичного вала коробки передач расположен маслосборник 5, направляющий поток масла внутрь вторичного вала и далее под ведомые шестерни.

Дифференциал двухсателлитный. Предварительный натяг в подшипниках дифференциала регулируют подбором толщины кольца 13. К фланцу коробки дифференциала прикреплена ведомая шестерня 12 главной передачи. На одной из цапф коробки дифференциала установлено задающее кольцо 7 магнитоэлектрического датчика скорости.

Привод управления коробкой передач состоит из рычага 11 (рис. 5.3) переключения передач, шаровой опоры, тяги 10 и механизма выбора передач (установлен в картере коробки передач).

Блокировкой включения передачи заднего хода управляет установленный на картере коробки передач соленоид, которым, в свою очередь, управляют с помощью выключателя 13, установленного на рычаге 11 переключения передач.

На автомобиле Лада Калина механизм выбора передач выполнен в виде отдельного узла и прикреплен к плоскости картера сцепления внутри КПП.

В корпусе 9 (рис. 5.4) механизма выбора передач закреплены две оси. На оси 3 установлены трехплечий рычаг 2 выбора передач и две блокировочные скобы 7 и 11. Другая ось 1 проходит через отверстия блокировочных скоб, фиксируя их от проворачивания. Плечо б

трехплечего рычага 2 служит для включения передач переднего хода, плечоа — для включения передачи заднего хода, а на третье плечо воздействует рычаг штока выбора передач, соединенного через карданный шарнир с тягой 10 (см. рис. 5.3) привода управления коробкой передач. На оси 6 (см. рис. 5.4) установлена вилка 8 включения передачи заднего хода.

Рис. 5.4. Механизм выбора передач:

1 — направляющая ось блокировочных скоб; 2 — трехплечий рычаг; 3 — ось рычага выбора передач; 4, 10 — пружина; 5 — стопорное кольцо; 6 — ось вилки заднего хода; 7, 11 — блокировочные скобы; 8 — вилка включения передачи заднего хода; 9 — корпус механизма выбора передач; а — плечо трехплечего рычага для включения передачи заднего хода; б — плечо трехплечего рычага для выбора передач переднего хода

Рис. 5.3. Привод переключения передач Лада Калина ВАЗ 1118:

1 — демпферная втулка; 2 — дистанционная втулка; 3, 16, 20 — гайки; 4, 8, 18 — болты; 5 — защитный чехол; 6 — стопорное кольцо; 7 — корпус шаровой опоры; 9, 21 — стяжные хомуты; 10 — тяга привода управления коробкой передач; 11 — рычаг переключения передач; 12 — хомут крепления жгута проводов; 13 — выключатель соленоида управления блокировкой передачи заднего хода; 14 — рукоятка рычага переключения передач; 15 — шайба; 17 — крышка рукоятки рычага переключения передач; 19 — реактивная тяга

Рис. 5.2. Коробка передач Лада Калина ВАЗ 1118:

1 — подшипник выключения сцепления; 2 — направляющая втулка муфты подшипника выключения сцепления; 3 — ведущая шестерня главной передачи; 4 — роликовый подшипник вторичного вала; 5 — маслосборник; 6 — ось сателлитов; 7 — задающее кольцо датчика скорости; 8 — шестерня полуоси; 9 — коробка дифференциала; 10 — сателлит; 11 — картер сцепления; 12 — ведомая шестерня главной передачи; 13 — регулировочное кольцо; 14 — роликовый конический подшипник дифференциала; 15 — сальник полуоси; 16 — ведомая шестерня I передачи вторичного вала; 17 — синхронизатор I и III передач; 18 — ведомая шестерня II передачи вторичного вала; 19 — ведомая шестерня III передачи вторичного вала; 20 — синхронизатор III и IV передач; 21 — ведомая шестерня IV передачи вторичного вала; 22 — шариковый подшипник вторичного вала; 23 — ведомая шестерня V передачи вторичного вала; 24 — синхронизатор V передачи; 25 — вторичный вал; 26 — задняя крышка картера коробки передач; 27 — ведущая шестерня V передачи; 28 — шариковый подшипник первичного вала; 29 — первичный вал; 30 — картер коробки передач; 31 — роликовый подшипник первичного вала; 32 — сальник первичного вала; 33 — сапун

Заклинило рычаг КПП

В любом случае необходимо извлечь последний крепёжный элемент после того, как будет отвёрнута к кронштейну кузова гайка болта, фиксирующая левый рычаг подвески.

Ремонт подушки коробки не обходится без многих действий, о которых писалось выше.

После этого останется только снять рычаг. Ещё один довольно важный элемент — вилка КПП, за её состоянием тоже надо следить.

В ёмкость нужно будет слить всё оставшееся масло. Кап ремонт КПП предполагает и выворачивания из шестерён полуосей дифференциала такой детали, как привод колёс. Заглушки ставятся на то место, где раньше были шестерни. После того как регулировка КПП закончена, обычно переходят к установке левой опоры подвески, кронштейнов задней части автомобиля.

Любые подобные работы, в том числе и ремонт вторичного вала, должны учитывать общую схему коробки передач, основной принцип её работы. Её содержит книга по ремонту коробки. То же самое касается функциональности составных элементов, иначе опора рычага КПП не может быть заменена, как и другие детали.

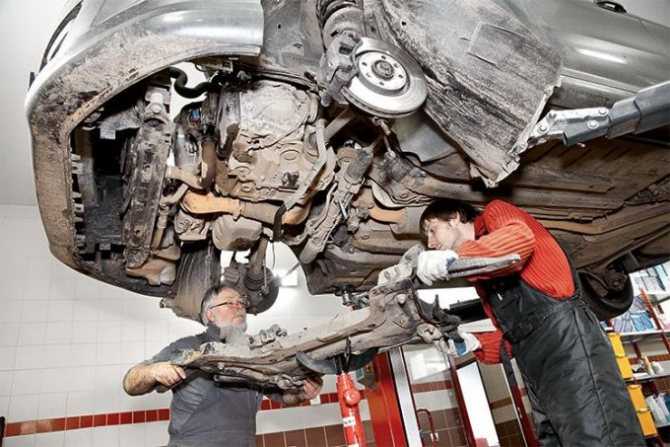

Демонтаж КПП Лада Калина на специализированной СТО.

Особенности ремонта полностью знакомы только настоящим профессионалам. Лучше доверить работу им, если нет должного опыта, некоторых практических навыков.

Необходимо полностью промыть механизм водой перед тем, как разбирать его, выявлять неисправность КПП. Проблемы при ремонте могут возникнуть, если не установить саму деталь на специальном стенде. Полностью демонтируется кронштейн, который отвечает за фиксацию троса сцепления, подвеску мотора.

Многие дают полезные советы по замене КПП ВАЗ. Согласно им, в любом случае понадобится снять заднюю крышку у картера.

Ремонт тросовой коробки

Рассмотрим ремонт по порядку.

Подготовка

Для начала нужно загнать автомобиль на яму или подъемник и надежно зафиксировать. Снять аккумулятор, брызговики двигателя, воздушный фильтр. Инструмент желательно весь приготовить сразу и разложить в шаговой доступности. После этого старое масло из коробки необходимо слить. Емкость для масла должна быть не менее 3 литров.

Набор инструментов

Для разборки КПП потребуется довольно много инструментов. Главное иметь набор ключей (10, 12, 14, 17 и т. д.) и головок. Также потребуются плоскогубцы, плоская отвертка.

Снятие

После того, как подготовка закончена, приступайте к демонтажу:

1. Снимите крышку картера сцепления, открутив три болта.
2. Открутите два болта, крепящие картер сцепления к КПП и отведите реактивную тягу от коробки.
3. Снимите приводы передних колес.
4. Ослабьте два болта, крепящие сверху КПП к блоку цилиндров, и гайку катушки зажигания.
5. Аналогично ослабьте гайку, крепящую коробку к блоку снизу. Зафиксируйте коробку при помощи брусьев.
6. Выкрутите 5 винтов левой опоры ДВС к КПП, после чего снимите сам кронштейн.
7. Выверните все болты и гайку крепления трансмиссии. Аккуратно отведите КПП от двигателя.

Ремонт «Лады Гранты» с тросовым приводом

Будьте осторожнее с лепестками диафрагменной пружины – нельзя опирать первичный вал на них, поскольку есть риск повреждения.

Разборка

Как только сняли коробку, нужно ее отмыть, чтобы было легче и приятнее с ней работать. Затем:

1. Кронштейн, к которому крепится трос сцепления, снимите. Для этого нужно перевернуть коробку на бок и выкрутить болт.
2. Трансмиссию установите вертикально. Задняя крышка крепится на 6 гаек, их нужно выкрутить.
3. Затем снимайте заднюю крышку. Она пойдет туго, можно ускорить процесс легкими ударами чем-нибудь мягким, подойдет резиновая ручка молотка. Не забудьте снять прокладку.
4. Воткните четвертую или третью скорость. Затем открутите болт, крепящий вилку пятой скорости, и включите ее.

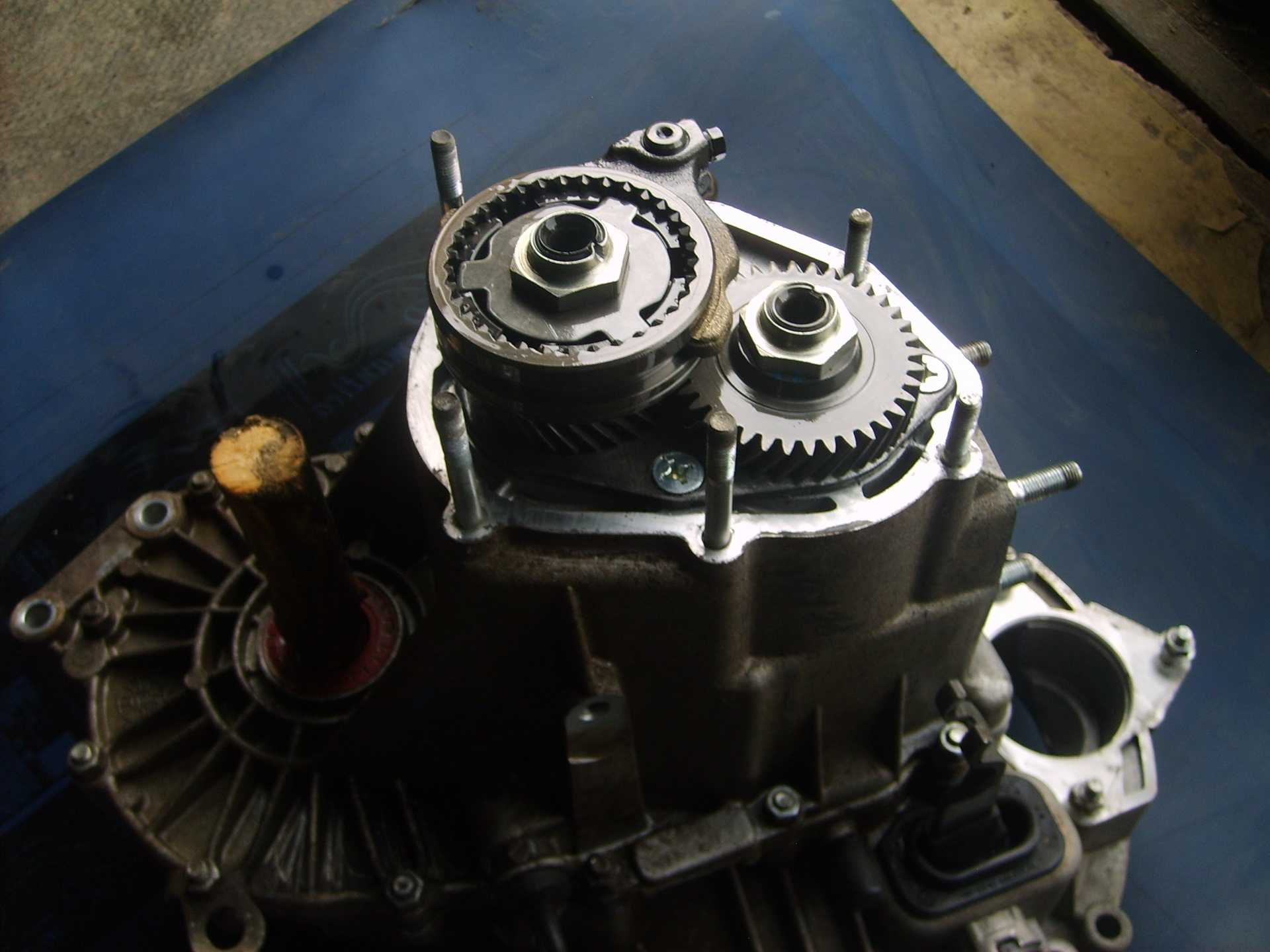

5. На вторичном и первичном валах выкрутите гайки и извлеките шестерню пятой передачи в сборе.
6. На пятой передаче снимите блокирующее кольцо, чтобы можно было снять шестерню.
7. Извлеките кольца, сам игольчатый подшипник и ведущую шестерню пятой скорости.
8. Извлеките пластину, на которую крепятся подшипники. Ее нужно чем-то поддеть.
9. Со вторичного вала снимите втулку игольчатого подшипника от пятой скорости и упорную шайбу, извлеките стопорное кольцо подшипника первичного, а затем и вторичного вала.
10. Вытащите пробку и три шарика фиксатора. Аналогично повторите с фиксатором заднего хода.
11. Отсоедините картер коробки от картера сцепления путем выкручивания всех гаек и болта крепления. Затем картер коробки необходимо снять.
12. Снимите вилку переключения первой и второй передачи, открутив болт. То же самое проделайте с третьей и четвертой передачей. Извлеките их шток.
13. У пятой передачи снимите шток, стопорное кольцо и вилку включения заднего хода. Затем снимите шестерню вместе с осью.

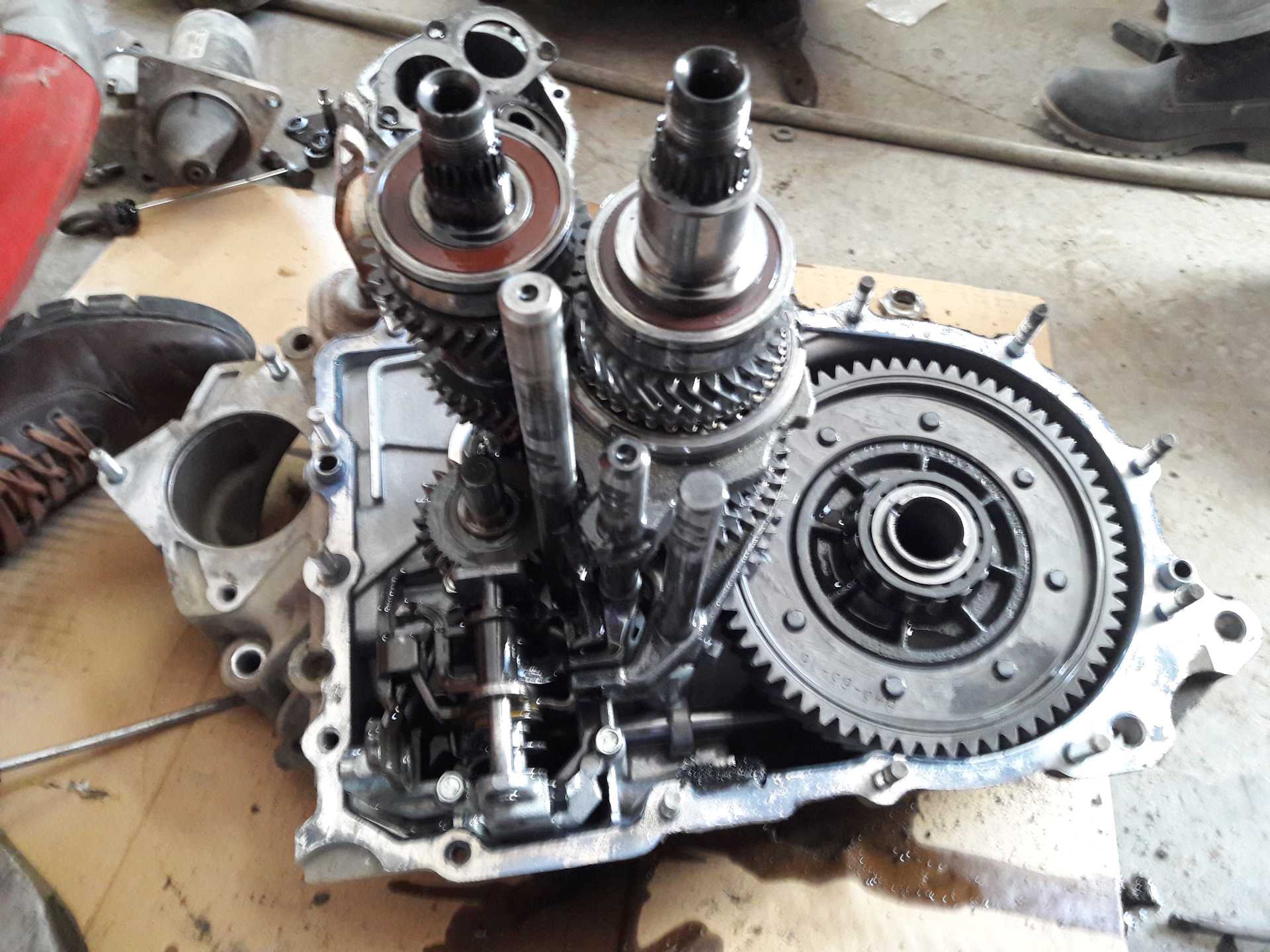

14. Извлеките оба вала – первичный и вторичный, шестерню главной передачи с дифференциалом.
15. Чтобы снять механизм переключения, открутите три крепежных болта. Снимайте также и уплотнительную прокладку.
16. В картере сцепления есть подшипник. Его нужно аккуратно извлечь подручным инструментом. Он там запрессован.
17. После этого извлеките датчик спидометра, магнит из картера сцепления и ведомую шестерню.
18. Снимите концевик заднего хода и тягу привода переключения передач.

Ремонт первичного и вторичного валов, дифференциала и синхронизатора КПП Лада Калина

Разборка первичного вала КПП

Демонтаж валов рассмотрен в статье – «Разборка и сборка КПП»

Зажимаем первичный вал в тиски с накладками губок из мягкого металла.

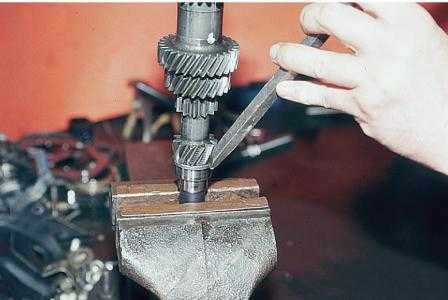

Поддеваем двумя монтажными лопатками задний шариковый подшипник и спрессовываем его.

Через оправку наносим удары в торец внутреннего кольца переднего подшипника…

Зажимаем в тиски с мягкими губками вторичный вал.

Двумя отвертками упираемся в торцы стопорного кольца…

…и снимаем его с переднего конца вала.

В зазор между внутренним кольцом переднего подшипника и торцом ведущей шестерни главной передачи вставляем отвертку и отжимаем кольцо.

В образовавшийся увеличенный зазор вставляем две монтажные лопатки и спрессовываем с вала внутреннее кольцо подшипника.

Захватив трехлапым съемником ведомую шестерню 1-й передачи, спрессовываем ведущую шестерню главной передачи

При отсутствии съемника подкладываем под шестерню упоры и наносим удары медным молотком в торец вала.

Снимаем ведущую шестерню главной передачи.

Снимаем ведомую шестерню I передачи.

Снимаем блокирующее кольцо синхронизатора I передачи.

Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его.

Поддев двумя монтажными лопатками ведомую шестерню II передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора I–II передач.

Снимаем скользящую муфту со ступицей синхронизатора и блокирующее кольцо синхронизатора II передачи

Снимаем ведомую шестерню II передачи.

Переворачиваем вал в тисках.

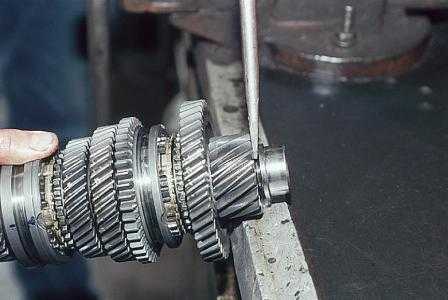

Поддев двумя монтажными лопатками задний подшипник вторичного вала, спрессовываем его.

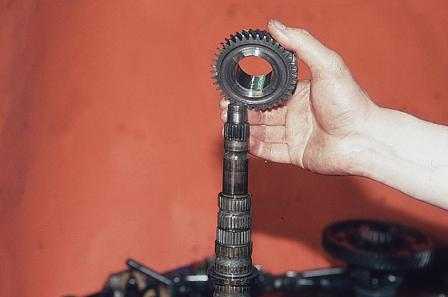

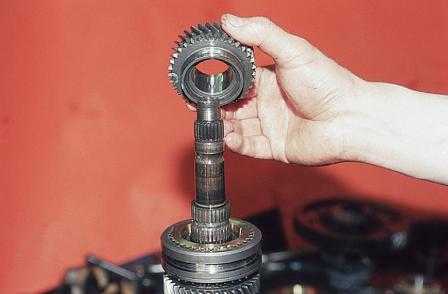

Снимаем ведомую шестерню IV передачи.

Снимаем блокирующее кольцо синхронизатора IV передачи

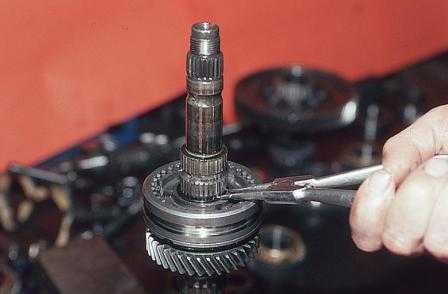

Круглогубцами разводим стопорное кольцо ступицы синхронизатора и снимаем его

Захватив трехлапым съемником шестерню III передачи, спрессовываем с вала ступицу скользящей муфты синхронизатора III–IV передач

При отсутствии съемника подкладываем под шестерню упоры и наносим в торец вала удары медным молотком.

Снимаем скользящую муфту со ступицей синхронизатора.

Снимаем блокирующее кольцо синхронизатора III передачи

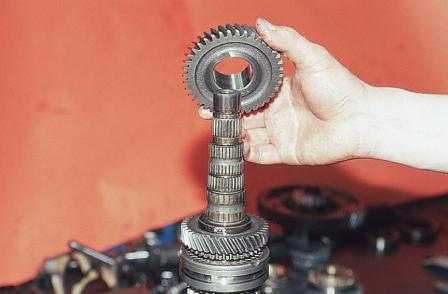

Снимаем шестерню III передачи

Зажимаем ведомую шестерню главной передачи в тиски с мягкими губками.

Головкой «на 17» отворачиваем восемь болтов крепления шестерни к коробке дифференциала.

Медным молотком выбиваем коробку дифференциала.

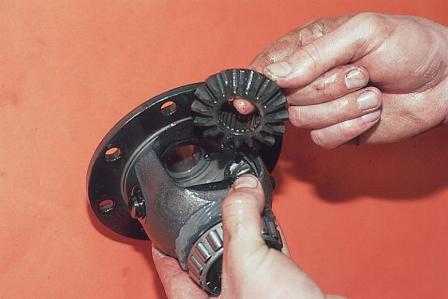

Проворачивая, вынимаем шестерни приводов (полуосевые) из коробки.

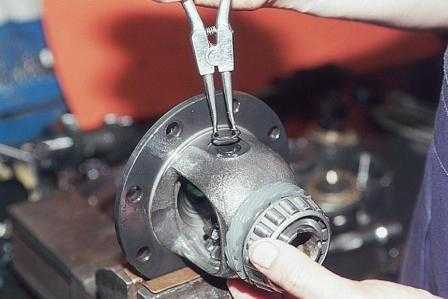

Зажав коробку дифференциала в тиски, круглогубцами снимаем стопорное кольцо с оси сателлитов

Надавив на ось сателлитов, вынимаем ее из коробки.

Извлекаем из коробки сателлиты.

Для снятия подшипников дифференциала зажимаем коробку в тиски.

Вставив зубило в зазор между торцом внутреннего кольца подшипника и коробкой дифференциала, наносим удары по зубилу

Разборка и сборка синхронизатора

Синхронизаторы — II, III — IV и V передач разбираются и собираются аналогично.

Разборку и сборку синхронизатора показываем на примере синхронизатора V передачи.

Перед разборкой помечаем блокирующие кольца и их положение относительно муфты синхронизатора.

Снимаем блокирующие кольца.

Помечаем положение ступицы относительно муфты и положение сухарей относительно пазов ступицы, с тем, чтобы при последующей сборке они были установлены на прежние места.

Для разборки синхронизатора аккуратно сдвигаем муфту по ступице, придерживая рукой шарики от «выстреливания».

Перед сборкой осматриваем детали синхронизатора. Забоины и сколы на шлицах ступицы и муфты, зубчатых венцах блокирующих колец и муфты — недопустимы.

Дефектные детали заменяем новыми.

При значительном износе рабочей конической поверхности блокирующего кольца (минимально допустимый осевой зазор между торцами зубчатых венцов шестерни и блокирующего кольца составляет 0,6 мм) его необходимо заменить.

Для удобства сборки синхронизатора обильно смазываем пружины, сухари и шарики пластичной смазкой.

Положив ступицу на верстак, вставляем в гнезда ступицы пружины, а в пазы сухари — в соответствии с нанесенными ранее метками.

Вставляем подсобранную ступицу в муфту, сориентировав ее так, чтобы при последующей установке шарика он находился бы точно в средней части проточки муфты — в наиболее глубоком ее месте.

Устанавливаем в отверстия сухарей шарики.

Поджимая отверткой поочередно каждый шарик, вдвигаем ступицу по шлицам муфты.

При установке на вал синхронизатора пазы на муфте и ступице должны быть обращены:

— для синхронизатора I — II передачи — к шестерне I передачи;

— для синхронизатора III – IV передачи к шестерне III передачи;

— для синхронизатора V передачи — к упорной пластине подшипников валов.

Как устанавливается преднатяг

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент.

Чтобы отрегулировать преднатяг, потребуется:

• динамометрический ключ стрелочный (ключ с щелчками не подходит, его придется долго настраивать);
• самодельная спецдеталь, сделанная из простой внутренней гранаты (обрезан и к нему приварен болт) — смотрите ниже на видео;
• комплект пружинных шайб (колечки);

Порядок регулировки преднатяга:

1. Разобрать дифференциал блокировки (запоминаем последовательность). После снятия крышки вытаскиваем шнековую шестеренку полуоси; за ней идет узкая шестеренка с большим внутренним отверстием, но который имеет бортик; затем идут те самые регулировочные пружинные шайбы. Можно вытащить шнековые сателлиты (сами преднатяги), чтобы проверить какой у них износ.
2. Установить новые шайбы.
3. Собрать.
4. Динамометрическим ключом и специальной самодельной деталью определяем момент затяжки. Когда ключ начинает проворачивать — в этот момент стрелка показывает момент натяга.

В этом видео рассмотрен вариант регулировки шайбами блокировки авто ВАЗ 2108.

Преднатяг до 5 кг не сплющивает до плоского состояния шайбы, такой момент натяжки считается ресурсным. Блокировка с натягом до 5 кг поможет сильно не терять своих характеристик около 4 лет. Любая блокировка с натягом в первые пару месяцев теряет около 1 кг натяга.

Специалисты рекомендуют делать для переднего дифференциала с самоблокировкой преднатяг не больше 5 кг, а для заднего дифференциала — не больше 7 кг. При максимальной величине, например, в 9 кг, все пружинные шайбы будут уже прижаты и эффект пружин будет потерян.

Замена выжимного подшипника Калина 2, 1118, Кросс, Sport

Чтобы сделать замену потребуется поставить ваш автомобиль на яму или подъёмник. Так же ремонт возможен, если у вас имеются надежные подпорки и домкрат. Стоит отметить, без ямы или подъемника подойдет способ замены, не снимая коробку, который описан в конце статьи.

Важно знать: Для работы лучше всего использовать набор накидных головок с трещоткой. При непосредственном демонтаже МКПП попросите кого-то помочь вам «сдёрнуть» её. Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм

Чтобы осуществить замену ВП без снятия коробки, вам понадобиться две шпильки диаметром 10 мм, длинной 30-35 мм.

Как снять КПП и выжимной подшипник на Калина 2 (1.4-1.6 8кл) своими руками

Замена выжимного подшипника у «Лада Калина» начинается с демонтажа КП, данный процесс подробно описан в пошаговой инструкции с фото / видео. Выполняйте операции по порядку.

1. Открываем капот автомобиля, сразу демонтируем аккумулятор.
2. Далее снимаем воздушный фильтр, раскрутив хомут и отсоединив крепления к кузову.

1. За АКБ расположен тросик сцепления, требуется раскрутить гайку и отсоединить трос от крепежа.
2. Теперь отключите штекер провода датчика скорости, он расположен за «движком», в районе патрубков.

1. Далее находим верхние болты крепления КП к двигателю и откручиваем их.

1. Последние операции сверху КП – это откручивание стартёра и клемм с него, а так же отсоединение тросика сцепления и электропроводки.

1. Убираем передние колеса, скручиваем ступичные гайки. Отсоединяем защиту (брызговики) под крылом.

1. Тут же отключаем клемму провода фонарей заднего хода.

1. Рядом находится балка-растяжка подвески, сначала скручиваем заднюю гайку ключом на 24.
2. Теперь переходим к шаровым опорам, ослабляем гайки и снимаем их с обеих сторон.

1. С этой же стороны на МКПП находим пробку для слива масла, выкручиваем и сливаем в любую ёмкость.
2. Между МКП и двигателем расположен защитный кожух сцепления. Чтобы его снять, открутите гайки по периметру.

1. Переходим к демонтажу кулисы переключения передач. Сначала выкручиваем два болта и убираем крышку.
2. Затем откручиваем винт, который фиксирует соединение кулисы.

1. Следующий шаг – вынимаем из KПП валы приводов колёс с обеих сторон.

Совет: Используйте монтировку или другой рычаг для извлечения приводов. Процесс показан на фото.

1. Возвращаемся к подвеске. Со стороны МКПП необходимо открутить болт крепления рычага, а так же отсоединить растяжку.

1. Далее чтобы снять коробку скоростей и сделать замену выжимного подшипника ВАЗ «Калина» открутите нижние болты крепления КП к двигателю, а так же переднюю подушку. Перед этим обязательно установите подпорку под двигатель.

1. В итоге корпус скоростного агрегата (MKПП-2181) будет полностью отсоединён от сопряженных узлов, и его можно демонтировать. Сначала используем острую широкую отвертку, чтобы отделить узел от двигателя.
2. Затем вручную демонтируем узел. Желательно использовать специальную телескопическую стойку или попросить помощи у напарника т.к КПП не лёгкая. После снятия переходим к замене выжимного подшипника у Лады Калины своими руками.

Как поменять выжимной подшипник на Калине – пошаговая технология

Выжимной подшипник сцепления у Калины 2, 1118, Кросс, Sport (в том числе 8 клапанов) находится в картере (смотри фото в начале статьи), чтобы извлечь старый «выжимник» следуйте инструкции.

1. Сначала отвёрткой извлеките пружину муфты, после чего ВП снимется с вала без затруднений.

1. Далее сделайте осмотр вилки, проверьте плавность хода, отсутствия радиального и осевого люфта, а так же биения. Если вилка в рабочем состоянии, тогда проверьте первичный вал, на котором расположен ВП: шлицы, посадочную поверхность. Не допускаются забоины, трещины, коррозия.
2. После проверки узла, в случае нормального состояния, следует провести замену муфты. В обратной последовательности наденьте муфту на вал (ухо должно без перекосов сопрягаться с вилкой). Закрепите пружину, проверьте плавность работы механизма.

1. Когда будет установлен новый выжимной подшипник сцепления на Калину, можно приступать к монтажу коробки. Операции выполняются в обратной последовательности. Для поднятия КП к силовому агрегату рекомендуется воспользоваться сторонней помощью или телескопической трансмиссионной стойкой.

Менять ли самому подшипники в коробке АМТ

На второе поколение Lada Kalina ставили роботизированную КПП на базе обычной МКПП, в которой выжимом сцепления и переключением передач управлял не водитель, а специальный контролер. Это был гибрид автоматической и механической трансмиссий, получивший от первой возможность самостоятельно выбирать режим работы, а также сохранивший простую конструкцию и высочайшую ремонтопригодность от второй.

Поэтому методика замены опор валов и дифференциала такая же, как для любой коробки-механики, разница в способе снятия/установки актуаторов сцепления и переключения передач. Работа этих механизмов синхронизирована с показаниями датчиков, поэтому без понимания принципов работы АМТ и умения работать с актуаторами КПП, в частности, настраивать их после установки, попытка разобрать и собрать коробку приведет лишь к ее поломке.

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ

Конструктивно устройство КПП делится на 3 основные части: картер КПП, задняя крышка и картер сцепления. Внутренности устройства можно разделить на две группы – главную пару и дифференциал с передаточными числами.

Главная пара, она же ведущий вал КПП, выполняет функцию снижения передаваемых с двигателя на коленной вал оборотов. ГП КПП ВАЗ 2114 уменьшает обороты движка почти в четыре раза (передаточный коэффициент – 3.7).

Манипуляции с главной парой, направленные на изменение передаточного коэффициента, позволяют менять длину передач, что дает возможность влиять на разгон и максимальную скорость четырнадцатой. Однако вмешиваться в работу коробки без должной квалификации не рекомендуется – можно наделать непоправимых дел.

Идущая в стоковой комплектации коробка передач ВАЗ 2114 обладает следующими передаточными числами:

• Первая скорость – 3,636;
• Вторая скорость – 1,95;
• Третья скорость – 1,357;
• Четвертая скорость – 0,941;
• Пятая скорость – 0,784;
• Задний ход – 3,53.

Как свидетельствуют отзывы владельцев четырнадцатой, штатная коробка не является идеалом инженерного мышления – первая скорость через чур короткая, вторая, наоборот – длинная. Плохо подобранные передаточные числа стают причиной серьезной потери динамика автомобиля при разгоне в момент переключения скорости с 1 на 2.
