Ручной тормоз Лада Веста. Устройство и регламент обслуживания
Стояночный тормоз на Лада Веста регулируется так же, как и на большинстве автомобилей с механическим приводом задних тормозных колодок — рычаг ручника передвигает промежуточный уравнительный трос, к которому шарнирно фиксируются два колесных троса. Каждый из них крепится к заднему тормозному механизму и раздвигает колодки с помощью простого рычажного механизма. С помощью системы автоподводки колодок натяжение троса должно постоянно поддерживаться в рабочем состоянии вплоть до износа фрикционных накладок. Особенность тормоза Весты в том, что механизм автоматического натяжения троса ручника срабатывает далеко не всегда.
Завод рекомендует подтягивать трос стояночного тормоза раз в 30 тысяч пробега . Для этого достаточно подтянуть регулировочную гайку прямо из салона в отличие от регулировки ручника на Гранте, где все это делается из-под машины. В случае успешного проведения операции, рычаг ручника снова будет блокировать задние колеса за своих законных 3-4 щелчка. На практике оказывается, что срабатывает заводская инструкция далеко не всегда. Гайка может закрутиться до упора, но никакого эффекта это не дает. Все дело в неработающем или закисшем механизме самоподведения задних колодок .
Как бы там ни было, задача ручного тормоза — надежно удерживать автомобиль во время стоянки. При этом рычаг ручника не должен блокировать задние колеса более чем за 3-4 щелчка, а автомобиль должен удерживаться с заблокированными колесами на уклоне 23-25% . В том случае, когда нам не удается заставить колодки заблокировать барабан, либо они блокируются на шестом-седьмом щелчке, но мы уверены, что фрикционные накладки в норме, приходится использовать план Б, о котором мы расскажем ниже.
Lada Vesta c 2020 года, ремонт стояночного тормоза инструкция онлайн
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку «Купить». Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран — доллары.
После нажатия на кнопку «КУПИТЬ» Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку «Оплатить банковской картой» откроется платежная система Portmone с помощью которой проще всего совершить оплату.
- Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
- Portmone (оплата с любых банковских карт, аккаунта Portmone);
- PayPal (оплата с любых банковских карт, аккаунта PayPal);
- WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Замена масла и фильтрующих элементов
Начнем с работ, относящихся к ТО-1, то есть замены смазочного материала и фильтрующих элементов.
Итак, для слива масла предусмотрена сливная пробка, установленная на поддоне. Чтобы к ней добраться, потребуется постановка авто на яму или эстакаду. Имеющуюся защиту картера придется демонтировать, чтобы обеспечить доступ к поддону.
На поддоне и располагается пробка, для выкручивания которой потребуется шестигранник на 8. Для более быстрого стекания смазки перед началом работ следует снять крышку с маслозаливной горловины.
Масляный фильтрующий элемент находится в задней части блока цилиндров чуть выше поддона. Добраться до него можно, находясь под авто. Но для его замены необходимо предварительно отсоединить фишку с проводкой, находящейся возле фильтра, чтобы при выкручивании не повредить ее.
Воздушный фильтрующий элемент силовой установки заменить не составит труда, поскольку корпус его расположен на видном месте (возле перегородки моторного отсека). Для замены его достаточно лишь нажать на два фиксатора по бокам корпуса и потянуть на себя и фильтр выйдет вместе с пеналом.
Салонный фильтр располагается внизу в задней части центральной консоли. Добрать до него можно с пассажирской стороны. Крышка корпуса фильтра держится на двух фиксаторах. Для снятия крышки необходимо лишь нажать на эти фиксаторы.
В процессе извлечения фильтрующего элемента, его придется немного смять и тянуть вниз, поскольку нормально вытянуть его невозможно из-за вещевого бокса. Таким же образом устанавливается новый элемент.
Помимо замены указанных материалов следует проверить уровень иных технических жидкостей. С тормозной и охлаждающей жидкостью проблем не возникнет, поскольку бачки их находятся на видном месте. Бачок тормозной системы располагается справа возле воздушного фильтра, а ОЖ – слева.
Наибольших проблем доставит бачок ГУР, поскольку он располагается справа внизу, возле фары. Добраться до него, чтобы оценить уровень жидкости – непросто.
Для проверки можно воспользоваться фонариком, которым необходимо посветить на бачок.
регулировка + фото и видео
Не верная работа ручника может стать причиной аварии или какого-нибудь другого серьёзного инцидента.
Введение
К примеру, даже при самой простой работе по замене пробитого колеса, необходимо ставить автомобиль на ручник, иначе Вы рискуете «положить» автомобиль на бампер в результате того, что автомобиль «поедет» вперёд. И это не самое страшное, что может произойти! Вы можете причинить себе серьёзные физические увечья.
Уронили Тойоту ББ на асфальт
Та же самая Тойота
Классика упала с домкрата
Необходимый инструмент для подтягивания ручника.
Головка на 8 под трещётку
Набор ключей на 13
Напарник (желательно самый крутой автослесарь)
- Два ключа на 13. Желательно чтобы один из них был торцевым.
- Головка на 8.
- Напарник, но можно и без него. Правда без него сложнее.
Принцип выполнения регулировки ручника
- Полностью опустите рычаг ручника в салоне.
Опустите ручку ручника
Снимите глушитель с крепления к кузову
Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
Снимаем и отводим в сторону защитный экран
Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.
Механизм выглядит так
Ослабьте ключом на 13 затяжку первой гайки.
- Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
- Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
- Как только ход ручника будет 3-4 щелчка, затяните контргайку.
- Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
- Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.
Видео регулировки ручника
Принцип работы ручника на Гранте
Почему его необходимо часто подтягивать
Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!
Как должен работать правильно настроенный ручник
Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

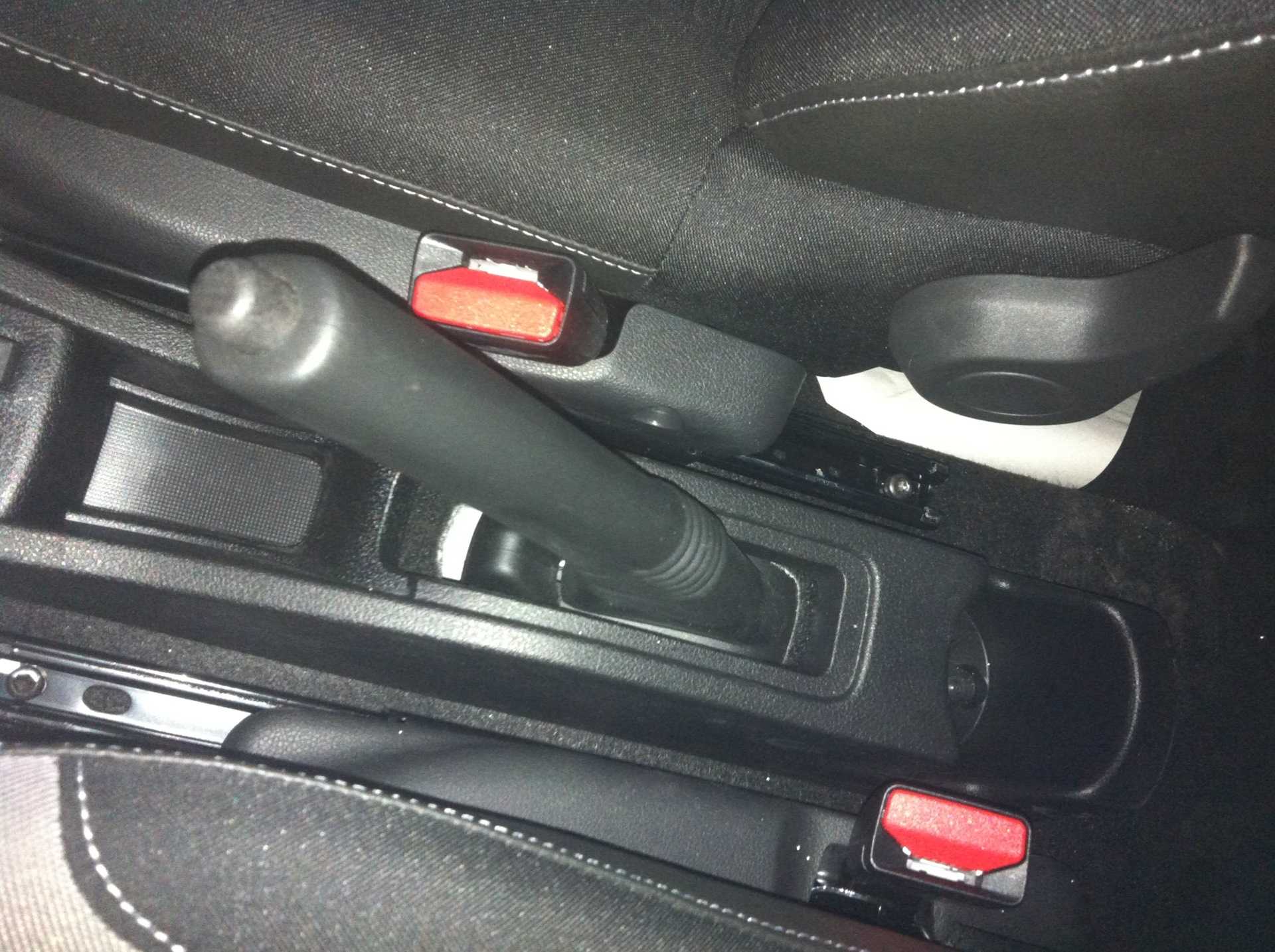

Так быть не должно (при этом тормоза не схватывают задние колёса)
В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.
Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:
- изношены задние тормозные колодки;
- поломан или растянут тросик ручника/
Полностью проверить правильную работу ручника можно на горке в 23 градуса. Автомобиль при полностью поднятом рычаге ручника должен стоять на месте на выключенной передаче.
Ход работ
Для правого и левого колеса алгоритм действий одинаков. Прежде чем приступать к самостоятельной замене задних тормозных колодок Лада Веста, необходимо загнать машину на эстакаду, после чего снять седан со стояночного тормоза.
Далее снимается заднее колесо, а под автомобиль нужно поставить упор.
Чтобы демонтировать барабан, колодки предварительно нужно свести. Это делается обычной отверткой – она вставляется в резьбовые отверстия в самом барабане, и ею вращается специальная храповая гайка авторегулировки зазора между поверхностью тормозного барабана и колодок. Это позволит укоротить планку (распорную).
Ниже на фото продемонстрирован весь механизм при условии снятого барабана. Гайка вращается отверткой вверх, в направлении, указанном красной стрелкой.
Когда это сделано, требуется снять колпак подшипника барабана. Он сидит довольно плотно, а потому для работы используется зубило и молоток.
После того, как колпак снят, откроется доступ к гайке подшипника ступицы, которую нужно открутить, применив вороток и головку на 30.
Открутив гайку, нужно снять тормозной барабан (он демонтируется вместе с подшипником).
При снятом барабане работать необходимо аккуратно, чтобы не зацепить датчик системы ABS, отмеченный на рисунке красной стрелкой.
С помощью отвертки поддевается и снимается пружина (прижимная) задней колодки, а также опорная стойка. Таким же образом демонтируется опорная стойка второй колодки.
Затем требуется вывести из зацепления с тормозной колодкой крюк стяжной пружины (нижней), после чего снимается и сама пружина.
Следующий шаг – отвести подсборку колодок (задних) от тормозного щита
Работать нужно осторожно, так как сохраняется риск повредить манжет тормозного цилиндра
Таким же образом снимается верхняя стяжная пружина.
Когда это сделано, можно снимать распорную планку, а после и переднюю колодку. От задней колодки требуется предварительно отсоединить наконечник тросика ручника, после чего ее тоже снять.
Сам механизм авторегулировки зазора между задними тормозными колодками Лада Веста представляет собой распорную планку (составную).
Во время нажатия на педаль тормоза, колодки расходятся в стороны и прижимаются к поверхности барабана. Это происходит за счет работы поршней колесного цилиндра. Что касается выступа рычага, то он передвигается в проеме между зубцами гайки (храповой).
По мере износа колодок, гайка проворачивается на 1 зубец под воздействием регулятора. Это удлиняет планку (распорную) и подвигает колодки ближе к поверхности тормозного барабана. Благодаря данному комплексу не требуется производить регулировку ручника.
Сама распорная планка обладает непростой конструкцией, а потому в случае появления на ней ржавчины или же при повреждении, рекомендуется поставить новую деталь. В случае нормального состояния, планку лучше промыть и смазать пластичным составом.
Перед тем, как начинать сборку, требуется максимально уменьшить длину планки, для чего вкрутить ее тыльный наконечник.
Установка задних тормозных колодок Лада Веста осуществляется в обратной последовательности.
Прежде чем ставить тормозной барабан, его рабочая зона должна быть тщательно очищена с помощью металлической щетки. Но при работе необходимо быть предельно аккуратным, чтобы не зацепить задающее кольцо ABS.
Барабан фиксируется гайкой подшипника ступицы, которую нужно затянуть с усилием в 175 Нм. Также настоятельно рекомендуется поставить контргайку, особенно это актуально для левого колеса.
Самостоятельная замена задних тормозных колодок Лада Веста на втором колесе проводится таким же образом.
Когда работы завершены, требуется проинспектировать уровень тормозной жидкости в бачке. Если он недостаточен – долить жидкость.
Для регулировки тормозных колодок, нужно несколько раз надавить на педаль тормоза. Затем, нажав на педаль, поднять и опустить ручник, при этом, необходимо держать кнопку на ручнике постоянно нажатой. В это время от задних колес станут доноситься негромкие щелчки в процессе функционирования механизма авторегулировки. Ручник требуется поднимать и опускать, пока они не перестанут доноситься.
Если возникнет необходимость, можно дополнительно отрегулировать и ручной тормоз, что делается ключиком на 10 – под рычагом располагается гайка, которую и следует подкручивать.
На этом самостоятельная замена задних тормозных колодок Лада Веста завершена.
Источник
Тюнинг салона XRAY
Прежде всего, в салоне специалисты рекомендуют устранить шум вентилятора отопителя. Основная проблема в том, что салонный фильтр установлен после вентилятора и предполагает попадание мусора. Устранить проблему на гарантийной машине можно у дилера, после гарантийного срока — самостоятельно. Проблема проявляется не сразу, а спустя где-то 10000 км. Придется почистить фильтр, наклеить на края вентилятора манделин (антискрип), чтобы снизить вибрации, для защиты от грязи устанавливается защитная сетка на воздухозаборник.
Также можно подключить обогрев зеркал и стекол к каналу сигнализации (дополнительному). Некоторые модели XRAY снабжены функцией обогрева ветрового стекла, тогда к дополнительному входу сигнализации можно подключить обогрев остальных стекол и зеркал, что позволяет включать «климат-контроль» дистанционно.
Лада х Рей отзывы реальных владельцев
Лада Икс Рей комплектации и цены
Я остался доволен прошивкой ММС Lada XRAY, которая делает доступными интернет, навигатор Навител, разный программный софт, а также активирует все функции подключенной камеры и видео. Одновременно прошивается магнитола до версии MEDIANAV 6.0.3. Дело в том, что эта прошивка может быть штатной, но также есть возможность расширить возможности за счет платной лицензии. Производитель софта выделяет следующие функциональные преимущества – Menavrus устраняет все недостатки штатной версии:
- возможность использовать сторонние навигаторы и карты, часть становится доступной сразу, включая Навител 9;
- голосовое сопровождение навигации;
- поддержка камеры, в том числе, заднего вида;
- поддержка видеоисточников и просмотра видео;
- подключение интернета через 3G/4G-модем;
- поддержка HOBD, OBD-адаптеров ELM327.
Как известно, к стандартному пакету тюнинга салона относится установка подлокотника вместо штатного (ARMSTER) и видеорегистратора, которая у меня синхронизирована с лицензионной прошивкой ММС. Поменял штатный на хороший ворсовой коврик и установил беспроводную зарядку для телефона.
Пример установки подлокотника за 25$
В ближайшее время планирую в верхнем плафоне освещения Эра-Глонасс подключить дополнительную подсветку для пассажиров на заднем сиденье. Подсветку кнопок подогрева посчитал избыточной, но, возможно, при частых поездках с ребенком в холодное время года изменю свое мнение. Специалисты также рекомендуют доработать электронную педаль газа, но это тоже остается «на потом», поскольку предложение по тюнингу весьма широкое как на уровне функций, так и оформления.
Тормозная система
- Как заменить бачок тормозной жидкости Лада Иксреи своими руками
- Поменять блок абс Лада Иксрей своими руками
- Заменить датчик абс Lada XRAY своими руками
- Поменять задние тормозные диски Lada Иксрей своими руками
- Как заменить задние тормозные колодки Лада Иксреи
- Установка колодок ручника Lada Иксрей
- Установка передних тормозных дисков Лада XRAY
- Как заменить передние тормозные колодки Lada XRAY
- Замена ручника Lada XRAY
- Как заменить тормозной цилиндр Lada XRAY
- Замена тормозной жидкости Лада Иксрей своими руками
- Установка тормозных трубок Lada Иксрей
- Замена тормозных шлангов Lada XRAY своими руками
- Как поменять трос ручника Лада Иксрей
- Как поменять трос ручного тормоза Lada Иксрей
Цена ремонта
Станции технического обслуживания замену колодок барабанной системы оценивают в 1400 руб. Колодки меняют сразу с обеих сторон, предварительно закупив.
Завод на Vesta устанавливает колодки FORD (артикул 1433865) ценой 2735 руб. Подходят неоригинальные детали, они дешевле, но качество может быть хуже.
Тормозной барабан на Весту завод применяет артикула 432008333R. Если износ внутренней поверхности превышает допустимые пределы, его заменяют. Барабан Лада Веста с АБС стоит 7000 руб., замена – 600 руб.
Замена узла сотрудниками СТО оценивается 2000 руб. Эту работу автолюбители выполняют самостоятельно. Барабаны на Весту можно купить в автомагазине.
Доработка гбц
Доработка ГБЦ по линии системы охлаждения делается только для турбо-двигателей. На практике турбированный двигатель более мощный, но требуется эффективная система охлаждения, чтобы избежать перегрева. Одним из способов тюнинга ГБЦ для улучшения параметром охлаждения является улучшение циркуляции тосола в головке цилиндрового блока.
Проблема штатной ГБЦ X RAY в том, что в тосольные каналы замкнутые и без циркуляции, что при больших оборотах увеличивает риски закипания двигателя. Тюнинг состоит в том, что тосольные каналы соединяют с соседними, что повышает срок службы двигателя и прокладки головки.
Расположение тросов
В различных автомобилях используются разные схемы расположения тросов в зависимости от типа привода. Кроме того, учитывается возможность ручного торможения для передних и задних колес. Схема расположения тросов влияет на способ их замены. Мы рассмотрим самую распространенную и простую систему, которая используется в большинстве автомобилей, включая Ford и Vauxhall.
При воздействии на ручник рычаг тянет на себя первичный стержень или трос, который крепится к U-образной направляющей, также известной как компенсатор. Второй (вторичный) трос огибает компенсатор и ведет к двум задним колесам. Концы вторичного троса крепятся к рычагам, расположенным на тормозных щитах и управляющим колодками внутри барабанов.
Существует два типа вторичных тросов. В первом случае незащищенный по всей длине трос проходит по металлическим направляющим, расположенным под кузовом. Во втором случае используется тросовый привод, т.е. трос ручного тормоза частично защищен наружной оплеткой.
Процесс регулировки ручника на автомобилях Лада Веста

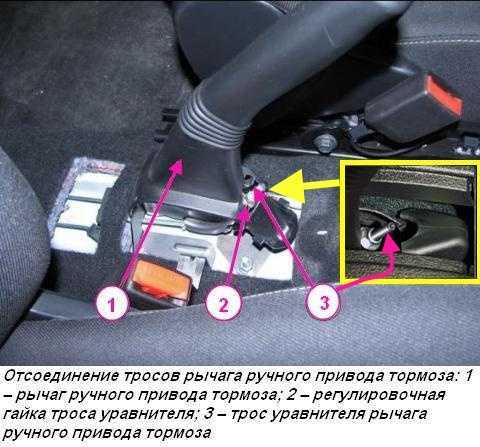

Процесс подтягивания ручника заключается в затягивании/ослаблении регулирующей гайки. Многие автолюбители при регулировки ручника ориентируются на щелчки, которые издает ручной тормоз в момент поднятия ручки. Но данная методика не совсем правильная, ведь на разных автомобилях полная блокировка колес может достигаться на совершенно разном количестве щелчков ручника. Однако, с помощью этой народной методики, можно проследить вносимые изменения в работу ручника, при регулировки гайки.
Первым делом попробуйте поставить автомобиль на ручной тормоз и посчитать количество щелчков, которые издаст ручник. После, немного подтяните гайку и вновь посчитайте количество щелчков, которые издает ручка ручного тормоза. Если количество уменьшилось, значит вы делаете все правильно.
Для того, чтобы проверить надежно ли автомобиль держится на ручном тормозе после его регулировки, придется попробовать ручник в деле. Данная инструкция подойдет для всех автомобилей семейства Лада Веста, а также для автомобилей Xray.
По датам: 19.05.2020 — 20.05.2020 — 21.05.2020
Комментируемое видео:
Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять 7-13 зубцов (щелчков) храпового устройства сектора рычага. Вывешиваем задние колеса. Полностью опускаем рычаг стояночного тормоза.
После этого отворачиваем гайку до момента, когда задние колеса станут вращаться свободно.
Проверяем регулировку стояночного тормоза — при полном ходе рычага 7-9 зубцов храпового устройства задние колеса не должны вращаться, а при опущенном рычаге вывешенные колеса должны вращаться свободно. Контргайкой фиксируем
регулировочную гайку. При необходимости повторяем регулировку. В том случае, если невозможно отрегулировать стояночный тормоз, нужно проверить состояние тормозных механизмов задних колес и при необходимости заменить колодки, барабаны и тросы привода стояночного тормоза.
Видео по теме «Lada Vesta. Регулировка стояночного тормоза»
Доработки LADA. Vesta, XRay, Granta & Co. запись закреплена
ПРО АВТОМАТИЧЕСКУЮ РЕГУЛИРОВКУ РУЧНИКА НА LADA VESTA, XRAY
На Lada Vesta и XRAY используется барабанный задний тормозной механизм с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном. Это значит, что подтянуть стояночный тормоз можно автоматически при помощи простых действий, без использования регулировочной гайки.
А вы знали про это?
После инструкции есть опрос, просьба оставить свой голос. Спасибо!
Как отрегулировать задние тормоза на lada xray
Лада Х-Рей. Регулировка стояночного тормоза
Стояночный тормоз должен удерживать автомобиль на уклоне 23 %. Полный ход рычага привода стояночного тормоза должен составлять 7-13 зубцов (щелчков) храпового устройства сектора рычага. Вывешиваем задние колеса. Полностью опускаем рычаг стояночного тормоза.
Удерживая пассатижами наконечник троса, ключом «на 13» вращаем регулировочную гайку по часовой стрелке, натягивая тросы до тех пор, пока задние колеса станут с трудом проворачиваться.
После этого отворачиваем гайку до момента, когда задние колеса станут вращаться свободно.
Удобно регулировать натяжение троса высокой головкой с трещоткой и удлинителем. При этом контргайку полностью не отворачиваем, а, совместив ее грани с гранями регулировочной гайки, надеваем высокую головку на «на 13» вращаем сразу обе гайки.
Проверяем регулировку стояночного тормоза — при полном ходе рычага 7-9 зубцов храпового устройства задние колеса не должны вращаться, а при опущенном рычаге вывешенные колеса должны вращаться свободно. Контргайкой фиксируем регулировочную гайку. При необходимости повторяем регулировку. В том случае, если невозможно отрегулировать стояночный тормоз, нужно проверить состояние тормозных механизмов задних колес и при необходимости заменить колодки, барабаны и тросы привода стояночного тормоза.
Принцип выполнения регулировки ручника
- Полностью опустите рычаг ручника в салоне.
Опустите ручку ручника
Снимите глушитель с крепления к кузову
Открутите «трещоткой» 4 болта крепления защиты механизма регулировки ручника (защитный экран).
Снимаем и отводим в сторону защитный экран
Далее можно либо снять защитный экран, но, как мне кажется, проще его отвести вперёд за глушитель, освободится место, которого хватит для свободной работы.
Механизм выглядит так
Ослабьте ключом на 13 затяжку первой гайки.
- Закручивая регулировочную гайку, подтяните тросик ручника, который выходит из салона.
- Попросите напарника проверить ход ручки рычага, либо проверьте его сами.
- Как только ход ручника будет 3-4 щелчка, затяните контргайку.
- Перед заключительным этапом работы, необходимо проверить работоспособность тормозного механизма. Для этого вывешивают задние колёса и смотрят, как они вращаются с выключенным ручным тормозом. Также проверяют как колёса схватываются при поднятом ручнике.
- Далее возвращают защитный экран на место, прикручивают его на посадочные места и одевают на резонатор резиновые крепления.
Видео регулировки ручника
Почему его необходимо часто подтягивать
Особенность механизма такая, поэтому и приходится часто подтягивать ручник. Плюс некачественные запчасти изначально, и конструкция, которая не менялась ещё со времён Царя-Гороха!
В иномарках (не во всех конечно) в заднем тормозном механизме (барабан или диск) стоят самоподтягивающиеся пружины, которые подтягиваются в зависимости от износа колодок.
Как должен работать правильно настроенный ручник
Ход ручника в автомобиле Лада Гранта должен составлять не более 6 щелчков с момента его поднятия. Допускается увеличение хода работы ручника до 8 щелчков, но не рекомендуется.

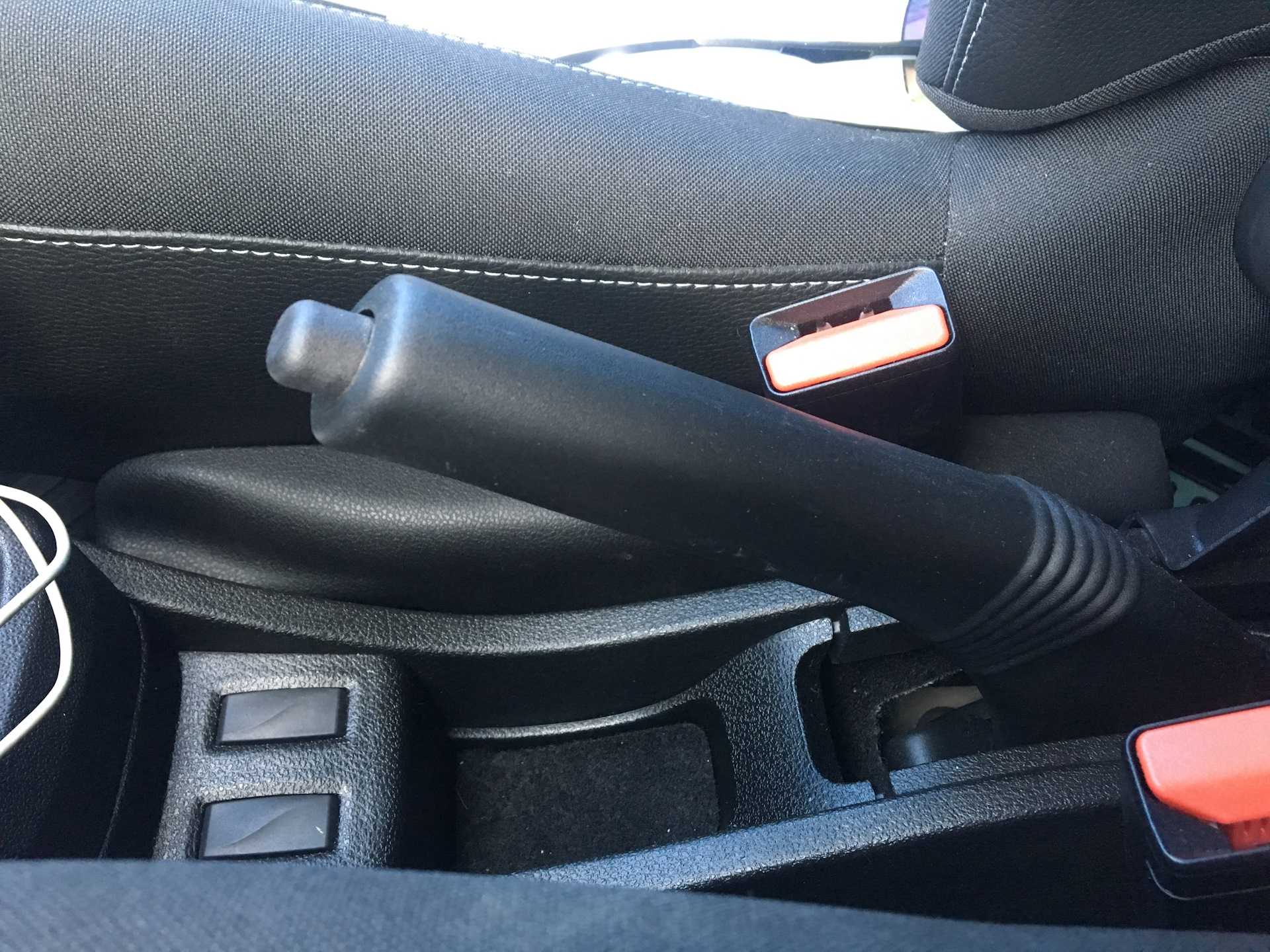

Так быть не должно (при этом тормоза не схватывают задние колёса)
В идеале конечно же 3-4 щелчка. При такой настройке ручника у Вас будет запас его хода, когда тросик ослабнет и колёса начнут схватывать позднее.
Если у Вас наблюдается ситуация когда ручник «вытягивается» на полную, а колёса не схватываются, то возможны следующие причины:
- изношены задние тормозные колодки;
- поломан или растянут тросик ручника/
Ремонт ручника Лада Веста
Снятие и установка рычага ручного тормоза
подтяжка ручника лада веста
Подготавливаем автомобиль для выполнения работы и выключаем зажигание.

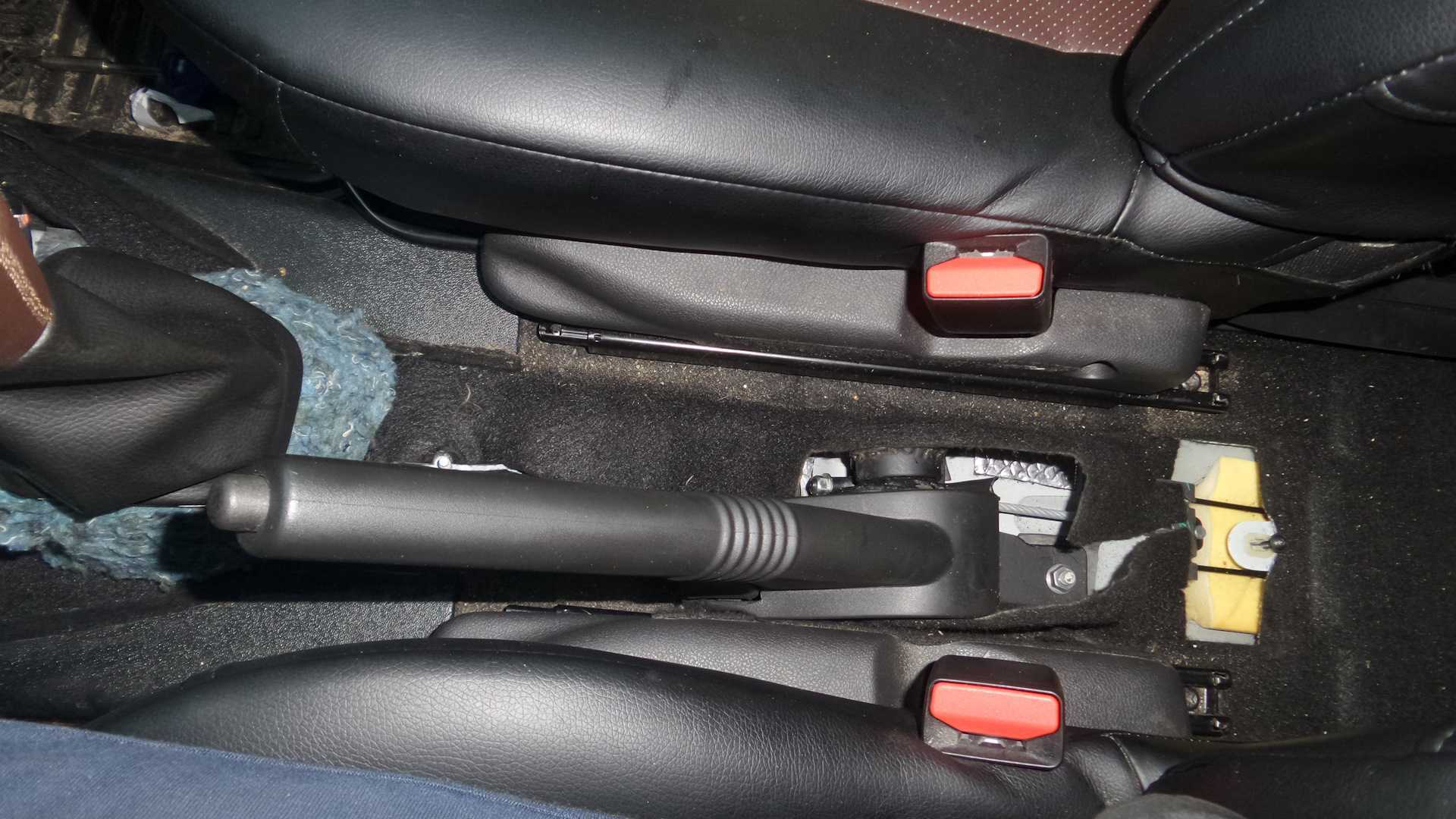

Снимаем облицовку туннеля пола.
Отсоединяем колодку жгута проводов от выключателя сигнальной лампы рычага ручного привода тормоза.
|
Рис. 1
Lada Vesta — ИЗУЧАЕМ ПОДВЕСКУ, тормоза и прочие механизмы! via ATDrive |
Ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, троса уравнителя рычага ручного привода тормоза и отсоединяем оба троса 1, рисунок 2, от уравнителя 2.
|
Рис. 2 |
Установка рычага
Устанавливаем рычаг ручного привода тормоза на шпильки крепления и закрепляем тремя гайками 3, рисунок 2. Момент затяжки гаек 18 — 24 Нм (1,8 — 2,4 кгс.м).
Устанавливаем тросы 1 ручного привода тормоза в отверстия уравнителя 2.
Заворачиваем регулировочную гайку 2, рисунок 1, троса уравнителя так, чтобы размер от верхнего торца регулировочной гайки до торца резьбовой части троса уравнителя составлял 16 ± 0,3 мм.
Присоединяем колодку жгута проводов к выключателю сигнальной лампы рычага ручного привода тормоза.
Устанавливаем облицовку туннеля пола.
Регулировка ручного привода тормоза
Устанавливаем автомобиль на подъемник, затормаживаем стояночным тормозом и выключаем зажигание.
Опускаем рычаг ручного привода тормоза.
Пять, раз затягиваем и опускаем рычаг ручного привода тормоза в исходное положение для приведения тросов привода в рабочее состояние.
Поднимаем автомобиль до отрыва колес от земли и убеждаемся, что задние колеса вращаются. Если это не так, проверяем следующие элементы и при необходимости ремонтируем или заменяем их:
— тросы ручного привода тормоза;
— колесные цилиндры заднего тормоза;
— механизмы автоматической регулировки зазора.
Ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, натяжения тросов.
Устанавливаем рычаг ручного привода тормоза на второй вырез зубчатого сектора.
Подтягиваем регулировочную гайку так, чтобы задние колеса перестали вращаться вручную.
Затягиваем и опускаем рычаг ручного привода тормоза 2-3 раза и проверяем вращение задних колес. Если колеса не вращаются, постепенно ослабляем регулировочную гайку до начала свободного вращения колес. Допускается местное касание фрикционной накладки рабочей поверхности барабана.
Проверяем эффективность рабочей тормозной системы.
Замена троса привода ручного тормоза
Подготавливаем автомобиль для выполнения работы. Устанавливаем автомобиль на подъемник, затормаживаем ручником и выключаем зажигание.
Снимаем облицовку туннеля пола.
Опускаем рычаг ручного привода тормоза вниз до упора.
|
Рис. 3 |
Гаечным ключом на 10 ослабляем регулировочную гайку 2, рисунок 1, рычага ручного привода тормоза и отсоединяем оба троса 2, рисунок 3, от уравнителя 3.
С помощью плоскогубцев и отвертки извлекаем наконечники 1, рисунок 3, оболочек тросов 2 из отверстий в туннеле пола.
Снимаем задние колеса.
Головкой на 24 отворачиваем три гайки 1, рисунок 4, крепления и снимаем экран 2 защитный пола кузова.
|
Рис. 4 |
С помощью плоской отвертки освобождаем оболочки 3 тросов из скоб 4 крепления к днищу кузова автомобиля.
Снимаем тормозные колодки заднего тормоза, как указано в статье – «Ремонт тормозов задних колес».
С помощью отвертки и плоскогубцев отсоединяем тросы от рычагов привода колодок и извлекаем наконечники 1, рисунок 5, тросов 2 из отверстий в тормозных щитах.
|
Рис. 5 |
Извлекаем тросы из направляющих отверстий в кронштейнах на рычагах задней подвески и в кронштейнах крепления рычагов задней подвески к кузову.
Снимаем тросы.
Установка тросов ручного тормоза
Устанавливаем тросы в направляющие отверстия в кронштейнах крепления рычагов задней подвески к кузову и в кронштейнах на рычагах задней подвески.
Устанавливаем наконечники оболочек тросов в отверстия тормозных щитов.
Устанавливаем наконечники оболочек тросов в отверстия в туннеле пола кузова и закрепляем оболочки тросов в скобах крепления к днищу кузова.
Устанавливаем тормозные колодки заднего тормоза, как сказано в предыдущей статье.
Устанавливаем задние колеса.
Подсоединяем тросы к уравнителю рычага ручного привода тормоза.
Регулируем рычаг ручного привода тормоза, как описано выше.
Устанавливаем облицовку туннеля пола.
Проверяем эффективность рабочей тормозной системы.
autoruk.ru
Зачем нам нужен исправный ручник
Ручной тормоз – это элемент тормозной системы автомобиля, который выполняет функцию блокировки колёс относительно оси передвижения транспортного средства, и обеспечивает таким образом устойчивость автотранспортного средства на поверхности передвижения (в том числе и на поверхности с уклоном).
Исправный ручник выполняет такие функции:
1. Обеспечивает устойчивость автомобиля на дорожной поверхности во время стоянки или на склонах.
2. Помогает в осуществлении экстренного торможения.
3. При наличии навыков с его помощью можно войти в управляемый занос.
4. При поломке ножного тормоза, может выполнять его функции.
Но стоит заметить, что использовать ручной тормоз как постоянный тормозной элемент (вместо ножного тормоза) нельзя, ведь его основное предназначение – фиксировать авто во время стоянки. Если же необходимо использовать ручник при торможении во время движения, его не рекомендуется резко натягивать, так как это спровоцирует занос автомобиля.
Устройство и принцип действия ручного тормоза довольно просты. Он состоит из трёх основных компонентов:
1. Механического привода.
2. Исполнительного механизма.
3. Управляющего узла.
Механический привод выполнен в виде троса ручного тормоза. Этот трос производит воздействие на задние тормозные колодки или же на трансмиссию (в зависимости от конструктивных особенностей автомобиля). Коромысло, установленное в ручном тормозе, обеспечивает равномерное натяжение троса на двух тормозных колодках.
Исполнительным механизмом ручного тормоза выступают тормозные колодки задней оси, привод которых может осуществляться не только от рычага ручника, но и от ножной педали тормоза. Сделано это для простоты конструкции и для более облегчённого обслуживания автомобиля.
Ручник приводится в действие управляющим узлом, представленным рычагом ручного тормоза с храповиком, который управляет натяжением троса. Он располагается между сидением водителя и сидением пассажира в центральном тоннеле. На авто с автоматической трансмиссией вместо рычага присутствует ножная педаль стояночного тормоза.
О включении ручника сигнализирует датчик в виде лампочки на приборной панели. Этот датчик помогает водителю ориентироваться, когда включён ручник и не забывать снимать авто с ручника перед началом движения. В некоторых авто, если двигаться с включённым ручником, раздастся звуковой сигнал, что очень удобно, ведь зачастую водители забывают отключать ручной тормоз.
Выводы
Подтяжку троса на Ладе Калине необходимо проводить каждые 40 000 км согласно с сервисными данными. Но, как показывает практика, это может делаться и раньше. Например, одна-две поездки с ручником и трос придется подтянуть, а в худшем случае заменить.
Согласно мнению автомобилистов, необходимо подтягивать ручной тормоз каждые 30 тыс. км пробега.
Первая партия Лады Весты, в принципе, как и ожидалось, получилась сыров в том плане, что ее еще нужно дорабатывать, чем и занимаются проектировщики Весты.
Ранее уже упоминалось о скрипах в передней подвеске на кочках, это скрипела втулка стабилизатора. Так же многих автовладельцев беспокоил шум, удары сзади на кочках: причиной служила резинка штока стойки, она била о кузов. Решением оказалось простое, подложить шайбы (подробнее).
Если же проделав операцию со стойками, у вас остались посторонние шумы на кочках, то попробуйте обратить внимание на крепление троса ручника. Для этого потребуется загнать автомобиль на эстакаду или попробовать поднять на домкрате
